《计算机控制技术》教材习题解答1
《计算机控制技术》习题答案
《计算机控制技术》（机械工业出版社范立南、李雪飞）习题参考答案第1章1．填空题(1) 闭环控制系统，开环控制系统(2) 实时数据采集，实时决策控制，实时控制输出(3) 计算机，生产过程(4) 模拟量输入通道，数字量输入通道，模拟量输出通道，数字量输出通道(5) 系统软件，应用软件2．选择题(1) A (2) B (3) C (4) A (5) B3．简答题(1) 将闭环自动控制系统中的模拟控制器和和比较环节用计算机来代替，再加上A/D转换器、D/A转换器等器件，就构成了计算机控制系统，其基本框图如图所示。
计算机控制系统由计算机（通常称为工业控制机）和生产过程两大部分组成。
工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。
生产过程包括被控对象、测量变送、执行机构、电气开关等装置。
(2)操作指导控制系统：其优点是控制过程简单，且安全可靠。
适用于控制规律不是很清楚的系统，或用于试验新的数学模型和调试新的控制程序等。
其缺点是它是开环控制结构，需要人工操作，速度不能太快，控制的回路也不能太多，不能充分发挥计算机的作用。
直接数字控制系统：设计灵活方便，经济可靠。
能有效地实现较复杂的控制，如串级控制、自适应控制等。
监督计算机控制系统：它不仅可以进行给定值的控制，还可以进行顺序控制、最优控制、自适应控制等。
其中SCC+模拟调节器的控制系统，特别适合老企业的技术改造，既用上了原有的模拟调节器，又可以实现最佳给定值控制。
SCC+DDC的控制系统，更接近于生产实际，系统简单，使用灵活，但是其缺点是数学模型的建立比较困难。
集散控制系统：又称分布式控制系统，具有通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集中，调试方便，运行安全可靠，提高生产自动化水平和管理水平，提高劳动生产率等优点。
缺点是系统比较复杂。
计算机集成制造系统：既能完成直接面向过程的控制和优化任务，还能完成整个生产过程的综合管理、指挥调度和经营管理的任务。

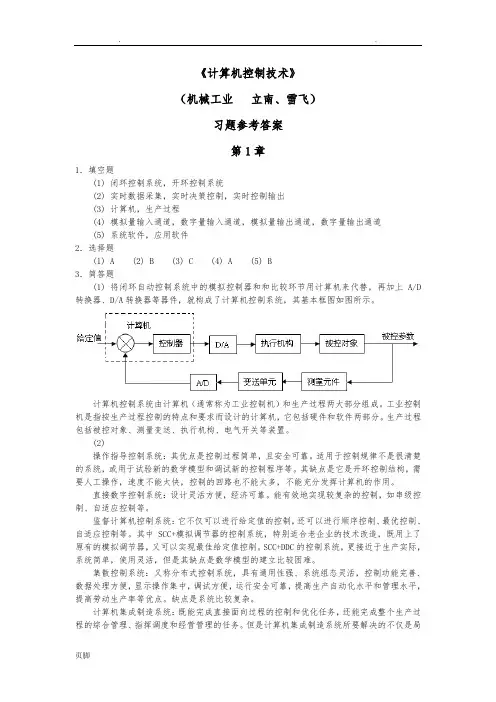

《计算机控制技术》习题参考答案(完整版)
《计算机控制技术》（机械工业立南、雪飞）习题参考答案第1章1．填空题(1) 闭环控制系统，开环控制系统(2) 实时数据采集，实时决策控制，实时控制输出(3) 计算机，生产过程(4) 模拟量输入通道，数字量输入通道，模拟量输出通道，数字量输出通道(5) 系统软件，应用软件2．选择题(1) A (2) B (3) C (4) A (5) B3．简答题(1) 将闭环自动控制系统中的模拟控制器和和比较环节用计算机来代替，再加上A/D 转换器、D/A转换器等器件，就构成了计算机控制系统，其基本框图如图所示。
计算机控制系统由计算机（通常称为工业控制机）和生产过程两大部分组成。
工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。
生产过程包括被控对象、测量变送、执行机构、电气开关等装置。
(2)操作指导控制系统：其优点是控制过程简单，且安全可靠。
适用于控制规律不是很清楚的系统，或用于试验新的数学模型和调试新的控制程序等。
其缺点是它是开环控制结构，需要人工操作，速度不能太快，控制的回路也不能太多，不能充分发挥计算机的作用。
直接数字控制系统：设计灵活方便，经济可靠。
能有效地实现较复杂的控制，如串级控制、自适应控制等。
监督计算机控制系统：它不仅可以进行给定值的控制，还可以进行顺序控制、最优控制、自适应控制等。
其中SCC+模拟调节器的控制系统，特别适合老企业的技术改造，既用上了原有的模拟调节器，又可以实现最佳给定值控制。
SCC+DDC的控制系统，更接近于生产实际，系统简单，使用灵活，但是其缺点是数学模型的建立比较困难。
集散控制系统：又称分布式控制系统，具有通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集中，调试方便，运行安全可靠，提高生产自动化水平和管理水平，提高劳动生产率等优点。
缺点是系统比较复杂。
计算机集成制造系统：既能完成直接面向过程的控制和优化任务，还能完成整个生产过程的综合管理、指挥调度和经营管理的任务。
《计算机控制技术》课后习题答案(于海生)
课 (3)采样保持器：A/D 转换器完成一次 A/D 转换总需要一定的时间。在进行 A/D 转换时间内，希望输入信号不再变化，以免
造成转换误差。这样，就需要在 A/D 转换器之前加入采样保持器。 (4)A/D 转换器：模拟量输入通道的任务是将模拟量转换成数字量，能够完成这一任务的器件，称为之模 /数转换器 (Analog/Digital Converter，简称 A/D 转换器或 ADC)。
图 1.2 操作指导控制系统原理框图 (2)直接数字控制系统(DDC 系统)：DDC(Direct Digital Control)系统就是通过检测元件对一个或多个被控参数进行巡回检测， 经输入通道送给微机，微机将检测结果与设定值进行比较，再进行控制运算，然后通过输出通道控制执行机构，使系统的被 控参数达到预定的要求。DDC 系统是闭环系统，是微机在工业生产过程中最普遍的一种应用形式。其原理框图如图 1.3 所 示。
1
可以接收的数字代码。过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。过程输入输出
通道包括模拟量输入输出通道和数字量输入输出通道。
(3)外部设备：这是实现微机和外界进行信息交换的设备，简称外设，包括人机联系设备(操作台)、输入输出设备(磁盘驱动 器、键盘、打印机、显示终端等)和外存贮器(磁盘)。其中操作台应具备显示功能，即根据操作人员的要求，能立即显示所要 求的内容；还应有按钮，完成系统的启、停等功能；操作台还要保证即使操作错误也不会造成恶劣后果，即应有保护功能。
网图 2.1 光电耦合器电路图 案 5.模拟量输入通道由哪些部分组成？各部分的作用是什么？ 答 模拟量输入通道一般由 I/V 变换、多路转换器、采样保持器、A/D 转换器、接口及控制逻辑电路组成。 后 (1)I/V 变换：提高了信号远距离传递过程中的抗干扰能力，减少了信号的衰减，为与标准化仪表和执行机构匹配提供了方便。
计算机控制技术课后题答案整理版（1到5章基本都有了）
第一章1、计算机控制系统是由哪几部分组成的？画出方框图并说明各部分的作用。
答:计算机控制系统由工业控制机、过程输入输出设备和生产过程三部分组成；框图P3。
1）工业控制机主要用于工业过程测量、控制、数据采集、DCS操作员站等方面。
2）PIO设备是计算机与生产过程之间的信息传递通道，在两者之间起到纽带和桥梁的作用。
3）生产过程就是整个系统工作的各种对象和各个环节之间的工作连接。
2、计算机控制系统中的实时性、在线方式与离线方式的含义是什么？为什么在计算机控制系统中要考虑实时性？（1）实时性是指工业控制计算机系统应该具有的能够在限定时间内对外来事件做出反应的特性；在线方式是生产过程和计算机直接相连，并受计算机控制的方式；离线方式是生产过程不和计算机相连，并不受计算机控制，而是靠人进行联系并作相应操作的方式。
（2）实时性一般要求计算机具有多任务处理能力，以便将测控任务分解成若干并行执行的多个任务，加快程序执行速度；在一定的周期时间对所有事件进行巡查扫描的同时，可以随时响应事件的中断请求。
3.计算机控制系统有哪几种典型形式？各有什么主要特点？（1）操作指导控制系统（OIS）优点：结构简单、控制灵活和安全。
缺点：由人工控制，速度受到限制，不能控制对象。
（2）直接数字控制系统(DDC) （属于计算机闭环控制系统）优点：实时性好、可靠性高和适应性强。
（3）监督控制系统（SCC）优点：生产过程始终处于最有工况。
（4）集散控制系统优点：分散控制、集中操作、分级管理、分而自治和综合协调。
（5）现场总线控制系统优点：与DOS相比降低了成本，提高了可靠性。
（6）PLC+上位系统优点：通过预先编制控制程序实现顺序控制，用PLC代替电器逻辑，提高了控制是现代灵活性、功能及可靠性。
附加：计算机控制系统的发展趋势是什么？大规模及超大规模集成电路的发展，提高了计算机的可靠性和性能价格比，从而使计算机控制系统的应用也越来越广泛。
为更好地适应生产力的发展，扩大生产规模，以满足对计算机控制系统提出的越来越高的要求，目前计算机控制系统的发展趋势有以下几个方面。

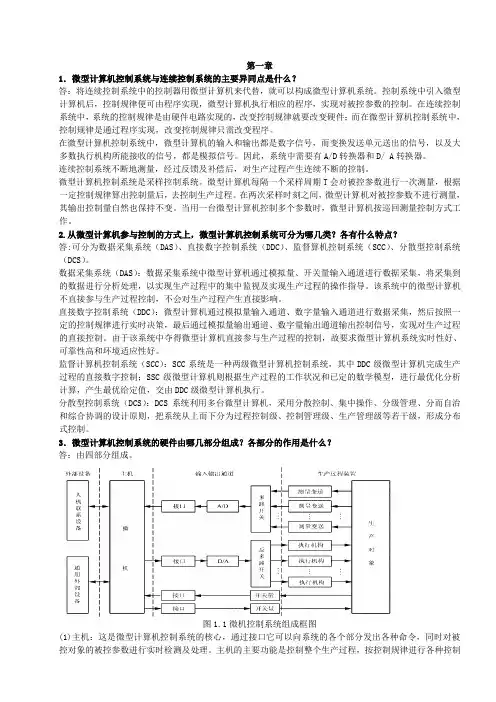

计算机控制技术课后习题答案
第一章1．微型计算机控制系统与连续控制系统的主要异同点是什么？答：将连续控制系统中的控制器用微型计算机来代替，就可以构成微型计算机系统。
控制系统中引入微型计算机后，控制规律便可由程序实现，微型计算机执行相应的程序，实现对被控参数的控制。
在连续控制系统中，系统的控制规律是由硬件电路实现的，改变控制规律就要改变硬件；而在微型计算机控制系统中，控制规律是通过程序实现，改变控制规律只需改变程序。
在微型计算机控制系统中，微型计算机的输入和输出都是数字信号，而变换发送单元送出的信号，以及大多数执行机构所能接收的信号，都是模拟信号。
因此，系统中需要有A/D转换器和D/ A转换器。
连续控制系统不断地测量，经过反馈及补偿后，对生产过程产生连续不断的控制。
微型计算机控制系统是采样控制系统。
微型计算机每隔一个采样周期T会对被控参数进行一次测量，根据一定控制规律算出控制量后，去控制生产过程。
在两次采样时刻之间，微型计算机对被控参数不进行测量，其输出控制量自然也保持不变。
当用一台微型计算机控制多个参数时，微型计算机按巡回测量控制方式工作。
2.从微型计算机参与控制的方式上，微型计算机控制系统可分为哪几类？各有什么特点？答:可分为数据采集系统（DAS）、直接数字控制系统（DDC）、监督算机控制系统（SCC）、分散型控制系统（DCS）。
数据采集系统（DAS）：数据采集系统中微型计算机通过模拟量、开关量输入通道进行数据采集，将采集到的数据进行分析处理，以实现生产过程中的集中监视及实现生产过程的操作指导。
该系统中的微型计算机不直接参与生产过程控制，不会对生产过程产生直接影响。
直接数字控制系统（DDC）：微型计算机通过模拟量输入通道、数字量输入通道进行数据采集，然后按照一定的控制规律进行实时决策，最后通过模拟量输出通道、数字量输出通道输出控制信号，实现对生产过程的直接控制。
由于该系统中夺得微型计算机直接参与生产过程的控制，故要求微型计算机系统实时性好、可靠性高和环境适应性好。
(完整版)《计算机控制技术》教材习题解答1
《计算机控制技术》习题解答第一章1.1什么是计算机控制系统？计算机控制系统由哪几部分组成？答：计算机控制系统就是利用计算机（通常称为工业控制计算机，简称工业控制机）来实现生产过程自动控制的系统。
计算机控制系统的组成：计算机控制系统由计算机（工业控制机）和生产过程两大部分组成。
1.2、微型计算机控制系统的特点是什么？微机控制系统与常规的自动控制系统相比，具有如下特点：a.控制规律灵活多样，改动方便b.控制精度高，抑制扰动能力强，能实现最优控制c.能够实现数据统计和工况显示，控制效率高d.控制与管理一体化，进一步提高自动化程度1.3 计算机控制系统结构有哪些分类？指出这些分类的结构特点和主要应用场合。
答：（1）操作指导控制系统优点：结构简单，控制灵活，安全。
缺点：由人工操作，速度受到限制，不能控制多个对象。
（2）直接数字控制系统（DDS）优点：实时性好，可靠性高，适应性强。
（3）监督控制系统（SCC）优点：生产过程始终处于最优工况。
（4）分散控制系统（DCS）优点：分散控制、集中操作、分级管理、分而自治和综合协调。
（5）现场总线控制系统（FCS）优点：与DCS相比，降低了成本，提高了可靠性。
国际标准统一后，可实现真正的开放式互联系统结构。
1.4.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
1.5.实时、在线方式和离线方式的含义是什么？答：所谓实时，是指信号的输入、计算和输出都要在一定的时间范围内完成，亦即计算机对输入信息，以足够快的速度进行控制，超出了这个时间，就失去了控制的时机，控制也就失去了意义。
在计算机控制系统中，生产过程和计算机直接连接，并受计算机控制的方式称为在线方式或联机方式；生产过程不和计算机相连，且不受计算机控制，而是靠人进行联系并做相应操作的方式称为离线方式或脱机方式。
《计算机控制技术》习题参考答案
《计算机控制技术》（机械工业出版社范立南、李雪飞）习题参考答案第１章１．填空题（１）闭环控制系统，开环控制系统(２）实时数据采集，实时决策控制,实时控制输出(３）计算机,生产过程(4）模拟量输入通道，数字量输入通道，模拟量输出通道，数字量输出通道（5）系统软件，应用软件2．选择题（1) A(2) B（3) C (4） A （5）B３.简答题（1)将闭环自动控制系统中得模拟控制器与与比较环节用计算机来代替，再加上A/D 转换器、D／Ａ转换器等器件，就构成了计算机控制系统，其基本框图如图所示.计算机控制系统由计算机（通常称为工业控制机）与生产过程两大部分组成。
工业控制机就是指按生产过程控制得特点与要求而设计得计算机,它包括硬件与软件两部分。
生产过程包括被控对象、测量变送、执行机构、电气开关等装置。
（2）操作指导控制系统:其优点就是控制过程简单，且安全可靠。
适用于控制规律不就是很清楚得系统，或用于试验新得数学模型与调试新得控制程序等。
其缺点就是它就是开环控制结构,需要人工操作,速度不能太快，控制得回路也不能太多，不能充分发挥计算机得作用。
ﻩ直接数字控制系统:设计灵活方便，经济可靠。
能有效地实现较复杂得控制，如串级控制、自适应控制等。
监督计算机控制系统:它不仅可以进行给定值得控制，还可以进行顺序控制、最优控制、自适应控制等。
其中SCC+模拟调节器得控制系统，特别适合老企业得技术改造,既用上了原有得模拟调节器，又可以实现最佳给定值控制。
SCＣ+ＤDC得控制系统，更接近于生产实际,系统简单,使用灵活,但就是其缺点就是数学模型得建立比较困难.集散控制系统：又称分布式控制系统,具有通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集中，调试方便，运行安全可靠，提高生产自动化水平与管理水平，提高劳动生产率等优点.缺点就是系统比较复杂。
计算机集成制造系统:既能完成直接面向过程得控制与优化任务,还能完成整个生产过程得综合管理、指挥调度与经营管理得任务.但就是计算机集成制造系统所要解决得不仅就是局部最优问题,而就是一个工厂、一个企业乃至一个区域得总目标或总任务得全局多目标最优，即企业综合自动化问题.现场总线控制系统：成本低、可靠性高，而且在同一得国际标准下可以实现真正得开放式互联系统结构。
《计算机控制技术》习题参考答案
第1章(1)什么是计算机控制系统？它有哪几部分组成？答：将闭环自动控制系统中的模拟控制器和和比较环节用计算机来代替，再加上A/D 转换器、D/A 转换器等器件，就构成了计算机控制系统。
计算机控制系统由计算机和生产过程两大部分组成。
(3)操作台一般包括那几个组成部分？答：操作台是一个实时的人机对话的联系纽带。
通过它人们可以向计算机输入程序，修改内存的数据，显示被测参数以及发出各种操作命令等。
它主要包括以下4个部分：作用开关、一组功能键、屏幕或显示器、一组数字键。
(4)工业控制机的特点有哪些？答：可靠性高和可维修性好、控制的实时性好、环境适应性强、输入和输出通道配套好、系统的扩充性好、控制软件包功能强、系统通信功能强(5)现场总线的控制系统与传统的分布式控制系统相比，具有哪些特点？答：具有实现全数字化、开放性、智能化、互操作性、风险分散性、适应性强等优点。
(6) 嵌入式控制系统具有哪些特点？答：①是将先进的计算机技术、半导体技术以及电子技术与各个行业的具体应用相结合的产物。
②通常是面向用户、面向产品、面向特定应用的。
③和具体应用有机地结合在一起，其升级换代也是和具体产品同步进行的。
④为了提高执行速度和系统可靠性，嵌入式系统中的软件一般都固化在存储器芯片或单片机中，而不是存贮于磁盘等载体中。
⑤嵌入式系统本身并不具备在其上进行进一步开发的能力。
在设计完成以后，用户如果需要修改其中的程序功能，也必须借助于一套开发工具和环境。
⑥要求嵌入式系统所支持的开发工具易学、易用、可靠、高效。
第2章(2)简述采样定理。
答：如果连续信号)(t x 具有有限频谱，其最高频率为max ω，则对)(t x 进行周期采样且采样角频率max 2ω≥ωs 时，连续信号)(t x 可以由采样信号)(*t x 惟一确定，亦即可以从)(*t x 不失真地恢复)(t x 。
(3)在数据采集系统中，是不是所有的输入通道都需要加采样保持器，为什么？答：不是。
计算机控制技术课后习题答案
第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的计算机控制系统的控制过程可归纳为以下三个步骤：1实时数据采集：对被控量的瞬时值进行检测,并输入给计算机;2实时决策：对采集到的表征被控参数的状态量进行分析,并按已定的控制规律,决定下一步的控制过程;3实时控制：根据决策,适时地对执行机构发出控制信号,完成控制任务;2.实时、在线方式和离线方式的含义是什么1实时：所谓“实时”,是指信号的输入、计算和输出都是在一定时间范围内完成的,即计算机对输入信息以足够快的速度进行处理,并在一定的时间内作出反应并进行控制,超出了这个时间就会失去控制时机,控制也就失去了意义;2“在线”方式：在计算机控制系统中,如果生产过程设备直接与计算机连接,生产过程直接受计算机的控制,就叫做“联机”方式或“在线”方式;3“离线”方式：若生产过程设备不直接与计算机相连接,其工作不直接受计算机的控制,而是通过中间记录介质,靠人进行联系并作相应操作的方式,则叫做“脱机”方式或“离线”方式;3.微型计算机控制系统的硬件由哪几部分组成各部分的作用是什么由四部分组成;图微机控制系统组成框图1主机：这是微型计算机控制系统的核心,通过接口它可以向系统的各个部分发出各种命令,同时对被控对象的被控参数进行实时检测及处理;主机的主要功能是控制整个生产过程,按控制规律进行各种控制运算如调节规律运算、最优化计算等和操作,根据运算结果作出控制决策；对生产过程进行监督,使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告,打印制表等等;2输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带;过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码;过程输出通道把微机输出的控制命令和数据,转换成可以对生产对象进行控制的信号;过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道;3外部设备：这是实现微机和外界进行信息交换的设备,简称外设,包括人机联系设备操作台、输入输出设备磁盘驱动器、键盘、打印机、显示终端等和外存贮器磁盘;其中操作台应具备显示功能,即根据操作人员的要求,能立即显示所要求的内容；还应有按钮,完成系统的启、停等功能；操作台还要保证即使操作错误也不会造成恶劣后果,即应有保护功能;4检测与执行机构a.测量变送单元：在微机控制系统中,为了收集和测量各种参数,采用了各种检测元件及变送器,其主要功能是将被检测参数的非电量转换成电量,例如热电偶把温度转换成mV信号；压力变送器可以把压力转换变为电信号,这些信号经变送器转换成统一的计算机标准电平信号0～5V或4～20mA后,再送入微机;b.执行机构：要控制生产过程,必须有执行机构,它是微机控制系统中的重要部件,其功能是根据微机输出的控制信号,改变输出的角位移或直线位移,并通过调节机构改变被调介质的流量或能量,使生产过程符合预定的要求;例如,在温度控制系统中,微机根据温度的误差计算出相应的控制量,输出给执行机构调节阀来控制进入加热炉的煤气或油量以实现预期的温度值;常用的执行机构有电动、液动和气动等控制形式,也有的采用马达、步进电机及可控硅元件等进行控制;4.微型计算机控制系统软件有什么作用说出各部分软件的作用;软件是指能够完成各种功能的计算机程序的总和;整个计算机系统的动作,都是在软件的指挥下协调进行的,因此说软件是微机系统的中枢神经;就功能来分,软件可分为系统软件、应用软件及数据库;1系统软件：它是由计算机设计者提供的专门用来使用和管理计算机的程序;对用户来说,系统软件只是作为开发应用软件的工具,是不需要自己设计的;系统软件包括：a.操作系统：即为管理程序、磁盘操作系统程序、监控程序等；b.诊断系统：指的是调节程序及故障诊断程序；c.开发系统：包括各种程序设计语言、语言处理程序编译程序、服务程序装配程序和编辑程序、模拟主系统系统模拟、仿真、移植软件、数据管理系统等；d.信息处理：指文字翻译、企业管理等;2应用软件:它是面向用户本身的程序,即指由用户根据要解决的实际问题而编写的各种程序;应用软件包括：a.过程监视程序：指巡回检测程序、数据处理程序、上下限检查及报警程序、操作面板服务程序、数字滤波及标度变换程序、判断程序、过程分析程序等；b.过程控制计算程序：指的是控制算法程序、事故处理程序和信息管理程序,其中信息管理程序包括信息生成调度、文件管理及输出、打印、显示程序等；c.公共服务程序：包括基本运算程序、函数运算程序、数码转换程序、格式编码程序;3数据库：数据库及数据库管理系统主要用于资料管理、存档和检索,相应软件设计指如何建立数据库以及如何查询、显示、调用和修改数据等;5.微型计算机控制系统的特点是什么微机控制系统与常规的自动控制系统相比,具有如下特点：a.控制规律灵活多样,改动方便b.控制精度高,抑制扰动能力强,能实现最优控制c.能够实现数据统计和工况显示,控制效率高d.控制与管理一体化,进一步提高自动化程度6.操作指导、DDC和SCC系统工作原理如何它们之间有何区别和联系1操作指导控制系统：在操作指导控制系统中,计算机的输出不直接作用于生产对象,属于开环控制结构;计算机根据数学模型、控制算法对检测到的生产过程参数进行处理,计算出各控制量应有的较合适或最优的数值,供操作员参考,这时计算机就起到了操作指导的作用;其原理框图如图所示;图操作指导控制系统原理框图2直接数字控制系统DDC系统：DDCDirect Digital Control系统就是通过检测元件对一个或多个被控参数进行巡回检测,经输入通道送给微机,微机将检测结果与设定值进行比较,再进行控制运算,然后通过输出通道控制执行机构,使系统的被控参数达到预定的要求;DDC系统是闭环系统,是微机在工业生产过程中最普遍的一种应用形式;其原理框图如图所示;图 DDC系统原理框图3计算机监督控制系统SCC系统：SCCSupervisory Computer Control系统比DDC 系统更接近生产变化的实际情况,因为在DDC系统中计算机只是代替模拟调节器进行控制,系统不能运行在最佳状态,而SCC系统不仅可以进行给定值控制,并且还可以进行顺序控制、最优控制以及自适应控制等;SCC系统的原理框图如图所示;图 SCC系统原理框图SCC是操作指导控制系统和DDC系统的综合与发展;7.计算机控制系统的发展趋势是什么大规模及超大规模集成电路的发展,提高了计算机的可靠性和性能价格比,从而使计算机控制系统的应用也越来越广泛;为更好地适应生产力的发展,扩大生产规模,以满足对计算机控制系统提出的越来越高的要求,目前计算机控制系统的发展趋势有以下几个方面;a.普及应用可编程序控制器b.采用集散控制系统c.研究和发展智能控制系统本章作业简述几类常见的计算机控制系统的特点及其应用领域;第二章输入输出过程通道习题及参考答案1.什么是过程通道过程通道有哪些分类过程通道是在计算机和生产过程之间设置的信息传送和转换的连接通道;按信息传递的方向来分,过程通道可分为输入过程通道和输出过程通道；按所传递和交换的信息来分,过程通道又可分为数字量过程通道和模拟量过程通道;2.数字量过程通道由哪些部分组成各部分的作用是什么数字量过程通道包括数字量输入通道和数字量输出通道;数字量输入通道主要由输入缓冲器、输入调理电路、输入地址译码电路、并行接口电路和定时计数电路等组成;数字量输出通道主要由输出锁存器、输出驱动电路、输出口地址译码电路等组成;其中：输入调理电路将来自控制装置或生产过程的各种开关量,进行电平转换,将其通断状态转换成相应的高、低电平,同时还要考虑对信号进行滤波、保护、消除触点抖动,以及进行信号隔离等问题;3.简述两种硬件消抖电路的工作原理;采用积分电路的硬件消抖电路,首先利用积分电路将抖动的高频部分滤出,其次利用施密特触发器整形;采用RS触发器的硬件消抖电路,主要是利用RS触发器的保持功能实现消抖;4.简述光电耦合器的工作原理及在过程通道中的作用;光电耦合器由封装在一个管壳内的发光二极管和光敏三极管组成,如图所示;输入电流流过二极管时使其发光,照射到光敏三极管上使其导通,完成信号的光电耦合传送,它在过程通道中实现了输入和输出在电气上的完全隔离;图光电耦合器电路图5.模拟量输入通道由哪些部分组成各部分的作用是什么模拟量输入通道一般由I/V变换、多路转换器、采样保持器、A/D转换器、接口及控制逻辑电路组成;1I/V变换：提高了信号远距离传递过程中的抗干扰能力,减少了信号的衰减,为与标准化仪表和执行机构匹配提供了方便;2多路转换器：用来切换模拟电压信号的关键元件;3采样保持器：A/D转换器完成一次A/D转换总需要一定的时间;在进行A/D转换时间内,希望输入信号不再变化,以免造成转换误差;这样,就需要在A/D转换器之前加入采样保持器;4A/D转换器：模拟量输入通道的任务是将模拟量转换成数字量,能够完成这一任务的器件,称为之模/数转换器Analog/Digital Converter,简称A/D转换器或ADC;6.对理想多路开关的要求是什么理想的多路开关其开路电阻为无穷大,其接通时的导通电阻为零;此外,还希望切换速度快、噪音小、寿命长、工作可靠;7.采样保持器有什么作用试说明保持电容的大小对数据采集系统的影响;采样保持器的作用：A/D转换器完成一次A/D转换总需要一定的时间;在进行A/D 转换时间内,希望输入信号不再变化,以免造成转换误差;这样,就需要在A/D转换器之前加入采样保持器;保持电容对数据采集系统采样保持的精度有很大影响;保持电容值小,则采样状态时充电时间常数小,即保持电容充电快,输出对输入信号的跟随特性好,但在保持状态时放电时间常数也小,即保持电容放电快,故保持性能差；反之,保持电容值大,保持性能好,但跟随特性差;8.在数据采样系统中,是不是所有的输入通道都需要加采样保持器为什么不是,对于输入信号变化很慢,如温度信号；或者A/D转换时间较快,使得在A/D转换期间输入信号变化很小,在允许的A/D转换精度内,就不必再选用采样保持器;D转换器的结束信号有什么作用根据该信号在I/O控制中的连接方式,A/D转换有几种控制方式它们在接口电路和程序设计上有什么特点A/D转换器的结束信号的作用是用以判断本次AD转换是否完成;常见的A/D转换有以下几种控制方式,各自特点如下延时等待法:EOC可不和I/O口连接,程序设计时,延时大于ADC转换时间后,取数据;保持等待法:EOC与READY相连,EOC无效时,自动插入等待状态;直至EOC有效时,取数据;查询法: EOC可以和任意I/O口连接,程序设计时,反复判断EOC是否有效,直至EOC 有效时,取数据;中断响应法: EOC与外部中断相连,AD转换结束后,发中断申请,在中断服务程序中取数据;10.设被测温度变化范围为0o C~1200o C,如果要求误差不超过,应选用分辨为多少位的A/D 转换器 选择依据：124.0120012log ≈⎪⎭⎫ ⎝⎛+≥n 11.设计出8路模拟量采集系统;请画出接口电路原理图,并编写相应的8路模拟量数据采集程序;本例给出用8031、DAC0809设计的数据采集系统实例;把采样转换所得的数字量按序存于片内RAM 的30H~37H 单元中;采样完一遍后停止采集;其数据采集的初始化程序和中断服务程序如下：初始化程序：MOV R0,30H ；设立数据存储区指针MOV R2,08H ；设置8路采样计数值SETB IT0 ；设置外部中断0为边沿触发方式SETB EA ；CPU 开放中断SETB EX0 ；允许外部中断0中断MOV DPTR,FEF8H ；送入口地址并指向IN0LOOP ： MOVX DPTR,A ；启动A/D 转换,A 的值无意义HERE ： SJMP HERE ；等待中断中断服务程序：MOVX A,DPTR ；读取转换后的数字量MOV R0,A ；存入片内RAM 单元INC DPTR ；指向下一模拟通道INC R0 ；指向下一个数据存储单元DJNZ R2,INT0 ；8路未转换完,则继续CLR EA ；已转换完,则关中断CLR EX0 ；禁止外部中断0中断RETI ；中断返回INT0： MOVX DPTR,A ；再次启动A/D转换RETI ；中断返回12.模拟量输出通道由哪几部分组成各部分的作用是什么模拟量输出通道一般由接口电路、D/A转换器、功率放大和V/I变换等信号调理电路组成;1D/A转换器：模拟量输出通道的核心是数/模转换器Digital/Analog Converter,简称D/A转换器或DAC;它是指将数字量转换成模拟量的元件或装置;2V/I变换：一般情况下,D/A转换电路的输出是电压信号;在计算机控制系统中,当计算机远离现场,为了便于信号的远距离传输,减少由于传输带来的干扰和衰减,需要采用电流方式输出模拟信号;许多标准化的工业仪表或执行机构,一般是采用0～10mA或4～20mA的电流信号驱动的;因此,需要将模拟电压信号通过电压/电流V/I变换技术,转化为电流信号;13.采用DAC0832和PC总线工业控制机接口;请画出接口电路原理图,并编写产生三角波、梯形波和锯齿波的程序;设计一八路数据采集及其回放系统;要求八路数据巡回检测,存储10组数据,输数据为电压信号0-5V,检测精度<1%;CPU、AD、DA可任选;Uo第五章微机数控系统习题及参考答案1.什么是数控系统数控系统包括哪些数控系统是采用数字电子技术和计算机技术,对生产机械进行自动控制的系统,它包括顺序控制和数字程序控制两部分;2.什么是顺序控制系统它由哪几部分组成微机顺序控制方式是指以预先规定好的时间或条件为依据,按预先规定好的动作次序顺序地进行工作;一般地,把按时序或事序规定工作的自动控制称为顺序控制;它包括系统控制器、输入电路、输入接口、输出电路、输出接口、检测机构、显示与报警电路;3.微机数控系统由哪些部分组成各部分的作用是什么由五部分组成;1输入装置：一般指微机的输入设备,如键盘;其作用是输入数控系统对生产机械进行自动控制时所必需的各种外部控制信息和加工数据信息;2微机：微机是MNC系统运算和控制的核心;在系统软件指挥下,微机根据输入信息,完成数控插补器和控制器运算,并输出相应的控制和进给信号;若为闭环数控系统,则由位置检测装置输出的反馈信息也送入微机进行处理;3输出装置：一般包括输出缓冲电路、隔离电路、输出信号功率放大器、各种显示设备等;在微机控制下,输出装置一方面显示加工过程中的各有关信息,另一方面向被控生产机械输出各种有关的开关量控制信号冷却、启、停等,还向伺服机构发出进给脉冲信号等;4伺服机构：一般包括各种伺服元件和功率驱动元件;其功能是将输出装置发出的进给脉冲转换成生产机械相应部件的机械位移线位移、角位移运动;5加工机械：即数控系统的控制对象,各种机床、织机等;目前已有专门为数控装置配套设计的各种机械,如各种数控机床,它们的机械结构与普通机床有较大的区别;4.什么是逐点比较插补法直线插补计算过程和圆弧插补计算过程各有哪几个步骤逐点比较法插补运算,就是在某个坐标方向上每走一步即输出一个进给脉冲,就作一次计算,将实际进给位置的坐标与给定的轨迹进行比较,判断其偏差情况,根据偏差,再决定下一步的走向沿X轴进给,还是沿Y轴进给;逐点比较法插补的实质是以阶梯折线来逼近给定直线或圆弧曲线,最大逼近误差不超过数控系统的一个脉冲当量每走一步的距离,即步长;直线插补计算过程的步骤如下：1偏差判别：即判别上一次进给后的偏差值Fm是最大于等于零,还是小于零；2坐标进给：即根据偏差判断的结果决定进给方向,并在该方向上进给一步；3偏差计算：即计算进给后的新偏差值Fm+1,作为下一步偏差判别的依据；4终点判别：即若已到达终点,则停止插补；若未到达终点,则重复上述步骤;圆弧插补计算过程的步骤如下：1偏差判别2坐标进给3偏差计算4坐标计算5终点判别5.若加工第二象限直线OA,起点O0,0,终点A-4,6;要求：1按逐点比较法插补进行列表计算；2作出走步轨迹图,并标明进给方向和步数;解：由题意可知xe =4,ye=6,F=0,我们设置一个总的计数器Nxy,其初值应为Nxy=|6-0|+|-4-0|=10,则插补计算过程如表3—1所示;根据插补计算过程表所作出的直线插补走步轨迹图如下图所示;表3—11按逐点比较法插补进行列表计算；2作出走步轨迹图,并标明进给方向和步数;解：插补计算过程如表3—2所示;终点判别仍采用第二种方法,设一个总的计数器Nxy ,每走一步便减1操作,当Nxy=0时,加工到终点,插补运算结束;下图为插补过程中的走步轨迹;表3—2波形图;有三种工作方式： 1三相单三拍工作方式各相的通电顺序为A →B →C,各相通电的电压波形如图所示;图单三拍工作的电压波形图2三相双三拍工作方式双三拍工作方式各相的通电顺序为AB →BC →CA;各相通电的电压波形如图所示;图双三拍工作的电压波形图3三相六拍工作方式在反应式步进电机控制中,把单三拍和双三拍工作方式结合起来,就产生了六拍工作方式,其通电顺序为A →AB →B →BC →C →CA;各相通电的电压波形如图所示;图三相六拍工作的电压波形图8. 采用三相六拍方式控制X 轴走向步进电机; 主程序:MOV A,0FH；方向输入信号MOV P1,AXMM ： MOV A,P1 JNB ,XM ；=0反转 LCALL STEP1；调正转子程序 SJMP XMMXM ： LCALL STP2；调反转子程序SJMP XMM +X 走步子程序：STEP1： MOV DPTR,TAB ；指表头 CLR AMOVX A,A+DPTR ；取数非非非光电隔离功率放大步进电机AB C方向控制“1”正83CJNE A,05H,S11；是否最后单元 MOV DPTR,TAB；重置表头SJMP S12S11： INC DPTR ；地址加1S12： MOV R0,7FH；延时S13： DJNZ R0,S13；CLR A；MOVX A,A+DPTR；取数据MOV P1,ARET-X走步子程序：STEP2： MOV DPTR,TABCLR AMOVX A,A+DPTR；CJNZ A,01H,S21MOV DPTR,TABADD DPTR,0006HSJMP S12S21： CLR CDEC DPLSJMP S12TAB： DB 01H,03H,02H,06H,04H,05H本章作业若加工第二象限直线OA和圆弧AB,已知直线起点O0,0,终点A-4,6;圆弧起点A-4,6,终点A-6,10要求：1按逐点比较法插补进行列表计算；2作出走步轨迹图,并标明进给方向和步数;第四章 微型计算机控制系统的控制算法习题及参考答案1.数字控制器的模拟化设计步骤是什么 模拟化设计步骤：1设计假想的模拟控制器DS 2正确地选择采样周期T 3将DS 离散化为DZ4求出与DS 对应的差分方程 5根据差分方程编制相应程序; 2.某连续控制器设计为试用双线形变换法、前向差分法、后向差分法分别求取数字控制器DZ; 双线形变换法：把112+-•=z z T s 代入,则 前向差分法：把Tz-z 1=代入,则 后向差分法：把Tzz s 1-=代入,则3.在PID 调节器中系数p k 、i k 、d k 各有什么作用它们对调节品质有什么影响 系数p k 为比例系数,提高系数p k 可以减小偏差,但永远不会使偏差减小到零,而且无止境地提高系数p k 最终将导致系统不稳定;比例调节可以保证系统的快速性; 系数i k 为积分常数,i k 越大积分作用越弱,积分调节器的突出优点是,只要被调量存在偏差,其输出的调节作用便随时间不断加强,直到偏差为零;在被调量的偏差消除后,由于积分规律的特点,输出将停留在新的位置而不回复原位,因而能保持静差为零;但单纯的积分也有弱点,其动作过于迟缓,因而在改善静态品质的同时,往往使调节的动态品质变坏,过渡过程时间加长;积分调节可以消除静差,提高控制精度;系数d k 为微分常数,d k 越大微分作用越强;微分调节主要用来加快系统的相应速度,减小超调,克服振荡,消除系统惯性的影响;4.什么是数字PID 位置型控制算法和增量型控制算法试比较它们的优缺点;为了实现微机控制生产过程变量,必须将模拟PID 算式离散化,变为数字PID 算式,为此,在采样周期T 远小于信号变化周期时,作如下近似T 足够小时,如下逼近相当准确,被控过程与连续系统十分接近： 于是有：uk 是全量值输出,每次的输出值都与执行机构的位置如控制阀门的开度一一对应,所以称之为位置型PID 算法;在这种位置型控制算法中,由于算式中存在累加项,因此输出的控制量uk 不仅与本次偏差有关,还与过去历次采样偏差有关,使得uk 产生大幅度变化,这样会引起系统冲击,甚至造成事故;所以实际中当执行机构需要的不是控制量的绝对值,而是其增量时,可以采用增量型PID 算法;当控制系统中的执行器为步进电机、电动调节阀、多圈电位器等具有保持历史位置的功能的这类装置时,一般均采用增量型PID 控制算法;与位置算法相比,增量型PID 算法有如下优点：1位置型算式每次输出与整个过去状态有关,计算式中要用到过去偏差的累加值,容易产生较大的累积计算误差；而在增量型算式中由于消去了积分项,从而可消除调节器的积分饱和,在精度不足时,计算误差对控制量的影响较小,容易取得较好的控制效果;2为实现手动——自动无扰切换,在切换瞬时,计算机的输出值应设置为原始阀门开度u 0,若采用增量型算法,其输出对应于阀门位置的变化部分,即算式中不出现u 0项,所以易于实现从手动到自动的无扰动切换;3采用增量型算法时所用的执行器本身都具有寄存作用,所以即使计算机发生故障,执行器仍能保持在原位,不会对生产造成恶劣影响; 5.已知模拟调节器的传递函数为试写出相应数字控制器的位置型和增量型控制算式,设采样周期T=; 则()()()()s SE .s E s SU .s U 1700850+=+ 把T=代入得 位置型 增量型6.有哪几种改进的数字PID 控制器 有四种：1积分分离PID 控制算法 2不完全微分PID 控制算法 3带死区的PID 控制算法4消除积分不灵敏区的PID 控制10: 什么叫积分饱和 它是怎样引起的如何消除。
《计算机控制技术》习题参考答案(完整版)
《计算机控制技术》（机械工业出版社范立南、李雪飞）习题参考答案第1章1．填空题(1) 闭环控制系统，开环控制系统(2) 实时数据采集，实时决策控制，实时控制输出(3) 计算机，生产过程(4) 模拟量输入通道，数字量输入通道，模拟量输出通道，数字量输出通道(5) 系统软件，应用软件2．选择题(1) A (2) B (3) C (4) A (5) B3．简答题(1) 将闭环自动控制系统中的模拟控制器和和比较环节用计算机来代替，再加上A/D转换器、D/A转换器等器件，就构成了计算机控制系统，其基本框图如图所示。
计算机控制系统由计算机（通常称为工业控制机）和生产过程两大部分组成。
工业控制机是指按生产过程控制的特点和要求而设计的计算机，它包括硬件和软件两部分。
生产过程包括被控对象、测量变送、执行机构、电气开关等装置。
(2)操作指导控制系统：其优点是控制过程简单，且安全可靠。
适用于控制规律不是很清楚的系统，或用于试验新的数学模型和调试新的控制程序等。
其缺点是它是开环控制结构，需要人工操作，速度不能太快，控制的回路也不能太多，不能充分发挥计算机的作用。
直接数字控制系统：设计灵活方便，经济可靠。
能有效地实现较复杂的控制，如串级控制、自适应控制等。
监督计算机控制系统：它不仅可以进行给定值的控制，还可以进行顺序控制、最优控制、自适应控制等。
其中SCC+模拟调节器的控制系统，特别适合老企业的技术改造，既用上了原有的模拟调节器，又可以实现最佳给定值控制。
SCC+DDC的控制系统，更接近于生产实际，系统简单，使用灵活，但是其缺点是数学模型的建立比较困难。
集散控制系统：又称分布式控制系统，具有通用性强、系统组态灵活，控制功能完善、数据处理方便，显示操作集中，调试方便，运行安全可靠，提高生产自动化水平和管理水平，提高劳动生产率等优点。
缺点是系统比较复杂。
计算机集成制造系统：既能完成直接面向过程的控制和优化任务，还能完成整个生产过程的综合管理、指挥调度和经营管理的任务。
计算机控制技术课后习题详解答案
计算机控制技术课后习题详解答案文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]第一章计算机控制系统概述习题参考答案1.计算机控制系统的控制过程是怎样的计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成各部分的作用是什么由四部分组成。
(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
图微机控制系统组成框图(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
计算机控制技术课后习题答案
计算机控制技术课后习题答案第一章绪论1.计算机控制系统的控制过程可归纳为以下三个步骤：P2(1)实时数据采集：对来自测量变送装置的被控量的瞬时值进行检测和输入(2)实时决策：对采集到的被控量进行分析和处理，并按预定的控制规律，决定将要采取的控制策略。
(3)实时控制：根据控制决策，适时地对执行机构发出控制信号，完成控制任务。
2 .计算机控制系统是由哪几部分组成？画出方块图并说明各部分的作用。
P3答：（1）计算机控制系统是由工业控制机、过程输入输出设备和生产过程三部组成。
（2）方块图如下图所示：图计算机控制系统的组成框图作用：①工业控制机软件由系统软件、支持软件和应用软件组成。
其中系统软件包括操作系统、引导程序、调度执行程序，它是支持软件及各种应用软件的最基础的运行平台；支持软件用于开发应用软件；应用软件是控制和管理程序；②过程输入输出设备是计算机与生产过程之间信息传递的纽带和桥梁。
③生产过程包括被控对象、测量变送、执行机构、电气开关等装置。
3. 计算机控制系统的实时性、在线方式、与离线方式的含义是什么？为什么在计算机控制系统中要考虑实时性？P2(1)实时性是指工业控制计算机系统应该具有的能够在限定时间内对外来事件做出反应的特性；在线方式是生产过程和计算机直接相连，并受计算机控制的方式；离线方式是生产过程不和计算机相连，并不受计算机控制，而是靠人进行联系并作相应操作的方式。
(2)在计算机控制系统中要考虑实时性，因为根据工业生产过程出现的事件能够保持多长的时间；该事件要求计算机在多长的时间以内必须作出反应，否则，将对生产过程造成影响甚至造成损害。
4. 计算机控制系统有哪几种典型形式？各有什么主要特点？P4~7（1）操作指导系统（OIS）优点：结构简单、控制灵活和安全。
缺点：由人工控制，速度受到限制，不能控制多个对象。
（2）直接数字控制系统(DDC)优点：实时性好、可靠性高和适应性强。
（3）监督控制系统（SCC）优点：生产过程始终处于最有工况。
计算机控制技术课后习题答案 (1)
第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。
图1.1微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
计算机控制技术课后习题详解答案,DOC
第一章计算机控制系统概述习题参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。
(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
图1.1微机控制系统组成框图(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
计算机控制技术课后习题详细讲解答案
第一章计算机控制系统概述习题参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。
(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
图1.1微机控制系统组成框图(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
《计算机控制技术》课后习题答案(于海生)
在 DDC 系统中计算机只是代替模拟调节器进行控制，系统不能运行在最佳状态，而 SCC 系统不仅可以进行给定值控制，并
m 变输出的角位移或直线位移，并通过调节机构改变被调介质的流量或能量，使生产过程符合预定的要求。例如，在温度控制 co 系统中，微机根据温度的误差计算出相应的控制量，输出给执行机构 (调节阀)来控制进入加热炉的煤气(或油)量以实现预期 . 的温度值。常用的执行机构有电动、液动和气动等控制形式，也有的采用马达、步进电机及可控硅元件等进行控制。 daw 4.微型计算机控制系统软件有什么作用？说出各部分软件的作用。 h 软件是指能够完成各种功能的计算机程序的总和。整个计算机系统的动作，都是在软件的指挥下协调进行的，因此说软件是 k 微机系统的中枢神经。就功能来分，软件可分为系统软件、应用软件及数据库。 . (1)系统软件：它是由计算机设计者提供的专门用来使用和管理计算机的程序。对用户来说，系统软件只是作为开发应用软 w 件的工具，是不需要自己设计的。 ww 系统软件包括：
•查询法: EOC 可以和任意 I/O 口连接，程序设计时，反复判断 EOC 是否有效，直至 EOC 有效时，取数据。
•中断响应法: EOC 与外部中断相连，AD 转换结束后,发中断申请,在中断服务程序中取数据。 10.设被测温度变化范围为 0oC~1200oC,如果要求误差不超过 0.4oC,应选用分辨为多少位的 A/D 转换器？
m 3.简述两种硬件消抖电路的工作原理。 o 采用积分电路的硬件消抖电路，首先利用积分电路将抖动的高频部分滤出，其次利用施密特触发器整形。 c 采用 RS 触发器的硬件消抖电路，主要是利用 RS 触发器的保持功能实现消抖。 w. 4.简述光电耦合器的工作原理及在过程通道中的作用。 a 光电耦合器由封装在一个管壳内的发光二极管和光敏三极管组成，如图 2.1 所示。输入电流流过二极管时使其发光，照射到 www.khd 光敏三极管上使其导通，完成信号的光电耦合传送，它在过程通道中实现了输入和输出在电气上的完全隔离。
计算机控制技术课后习题答案
第一章计算机控制系统概述习题及参考答案1.计算机控制系统的控制过程是怎样的?计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
2.实时、在线方式和离线方式的含义是什么？(1)实时：所谓“实时”，是指信号的输入、计算和输出都是在一定时间范围内完成的，即计算机对输入信息以足够快的速度进行处理，并在一定的时间内作出反应并进行控制，超出了这个时间就会失去控制时机，控制也就失去了意义。
(2)“在线”方式：在计算机控制系统中，如果生产过程设备直接与计算机连接，生产过程直接受计算机的控制，就叫做“联机”方式或“在线”方式。
(3)“离线”方式：若生产过程设备不直接与计算机相连接，其工作不直接受计算机的控制，而是通过中间记录介质，靠人进行联系并作相应操作的方式，则叫做“脱机”方式或“离线”方式。
3.微型计算机控制系统的硬件由哪几部分组成？各部分的作用是什么？由四部分组成。
图1.1微机控制系统组成框图(1)主机：这是微型计算机控制系统的核心，通过接口它可以向系统的各个部分发出各种命令，同时对被控对象的被控参数进行实时检测及处理。
主机的主要功能是控制整个生产过程，按控制规律进行各种控制运算(如调节规律运算、最优化计算等)和操作，根据运算结果作出控制决策；对生产过程进行监督，使之处于最优工作状态；对事故进行预测和报警；编制生产技术报告，打印制表等等。
(2)输入输出通道：这是微机和生产对象之间进行信息交换的桥梁和纽带。
过程输入通道把生产对象的被控参数转换成微机可以接收的数字代码。
过程输出通道把微机输出的控制命令和数据，转换成可以对生产对象进行控制的信号。
过程输入输出通道包括模拟量输入输出通道和数字量输入输出通道。
计算机控制技术习题答案(1)
第三，四章作业答案：3.5 数字滤波是怎样实现的？有哪些方法？数字滤波就是通过一定的计算机程序减少干扰信号在有用信号中的比重，故实际上是一种程序滤波。
方法：(1)限幅滤波 (2)限速滤波 (3)算术平均滤波(4)加权平均滤波 (5)中值滤波(6)防脉冲干扰的算术平均滤波4.1 PI 控制器有什么特点?为什么加入积分作用可以消除静差?（1）特点：为了消除在比例调节器中残存的静差，可在比例调节器的基础上加上积分调节，形成比例积分调节器，其控制规律为00))(1)(()(u dt t e T t e k t u t I P ++=⎰，T I 为积分时间。
因为只要偏差e 不为零，它将通过累积作用影响控制量u ，以求减小偏差，直至偏差为零，控制作用不再变化，系统达到稳态。
显然，如果积分时间T I 大，则说明积分作用弱，反之，则说明积分作用强，增大T I 将减慢消除静差的过程，但可减小超调，提高稳定性。
（2）原因：由控制规律可知：PI 调节器对于偏差的阶跃响应除有按比例变化的成分外，还带有累积的成分，因此，积分环节的加入可以消除系统静差。
4.2 PID 控制器有什么特点?为什么加入微分作用可以改善系统的动态性能?（1）特点：为了加快控制过程，有必要在偏差出现或变化的瞬间，不但对偏差量做出即时反应，而且还要对偏差量的变化做出反应，或者说按偏差变化的趋向进行控制，使偏差消灭在萌芽状态。
为了达到这一目的，可以在上述PI调节的基础上加入微分调节，以得到如下的PID 控制规律。
00)()(1)()(u dt t de T dt t e T t e k t u t D I P +⎪⎪⎭⎫ ⎝⎛++=⎰，T D 称为微分时间。
（2）原因：比例控制能迅速反应误差，从而减小误差，但比例控制不能消除稳态误差，k p 的加大，会引起系统的不稳定性；积分控制的作用是，只要系统存在误差，积分控制作用就不断地积累，输出控制量以消除误差，因而，只要有足够地时间，积分控制将能完全消除误差，积分作用太强会使系统超调加大，甚至使系统出现振荡；微分作用可以减小超调量，克服振荡，使系统地稳定性提高，同时加快系统地动态响应速度，减小调整时间，从而改善系统地动态性能。
《计算机控制技术》课后习题答案(于海生)介绍
模拟量输入通道一般由 I/V 变换、多路转换器、采样保持器、A/D 转换器、接口及控制逻辑电路组成。 (2)多路转换器：用来切换模拟电压信号的关键元件。 (3)采样保持器：A/D 转换器完成一次 A/D 转换总需要一定的时间。在进行 A/D 转换时间内，希望输入信号不再变化，以免 造成转换误差。这样，就需要在 A/D 转换器之前加入采样保持器。 (4)A/D 转换器：模拟量输入通道的任务是将模拟量转换成数字量，能够完成这一任务的器件，称为之模 / 数转换器 (Analog/Digital Converter，简称 A/D 转换器或 ADC)。 6.对理想多路开关的要求是什么？ 理想的多路开关其开路电阻为无穷大，其接通时的导通电阻为零。此外，还希望切换速度快、噪音小、寿命长、工作可靠。 7.采样保持器有什么作用？试说明保持电容的大小对数据采集系统的影响。 采样保持器的作用：A/D 转换器完成一次 A/D 转换总需要一定的时间。在进行 A/D 转换时间内，希望输入信号不再变化， 以免造成转换误差。这样，就需要在 A/D 转换器之前加入采样保持器。 保持电容对数据采集系统采样保持的精度有很大影响。保持电容值小，则采样状态时充电时间常数小，即保持电容充电快， 输出对输入信号的跟随特性好，但在保持状态时放电时间常数也小，即保持电容放电快，故保持性能差；反之，保持电容值 大，保持性能好，但跟随特性差。
图 1.2 操作指导控制系统原理框图 (2)直接数字控制系统(DDC 系统)：DDC(Direct Digital Control)系统就是通过检测元件对一个或多个被控参数进行巡回检测， 经输入通道送给微机，微机将检测结果与设定值进行比较，再进行控制运算，然后通过输出通道控制执行机构，使系统的被 控参数达到预定的要求。DDC 系统是闭环系统，是微机在工业生产过程中最普遍的一种应用形式。其原理框图如图 1.3 所
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《计算机控制技术》习题解答第一章什么是计算机控制系统计算机控制系统由哪几部分组成答：计算机控制系统就是利用计算机（通常称为工业控制计算机，简称工业控制机）来实现生产过程自动控制的系统。
计算机控制系统的组成：计算机控制系统由计算机（工业控制机）和生产过程两大部分组成。
、微型计算机控制系统的特点是什么微机控制系统与常规的自动控制系统相比，具有如下特点：a.控制规律灵活多样，改动方便b.控制精度高，抑制扰动能力强，能实现最优控制c.能够实现数据统计和工况显示，控制效率高d.控制与管理一体化，进一步提高自动化程度计算机控制系统结构有哪些分类指出这些分类的结构特点和主要应用场合。
答：（1）操作指导控制系统优点：结构简单，控制灵活，安全。
缺点：由人工操作，速度受到限制，不能控制多个对象。
（2）直接数字控制系统（DDS）优点：实时性好，可靠性高，适应性强。
（3）监督控制系统（SCC）优点：生产过程始终处于最优工况。
（4）分散控制系统（DCS）优点：分散控制、集中操作、分级管理、分而自治和综合协调。
（5）现场总线控制系统（FCS）优点：与DCS相比，降低了成本，提高了可靠性。
国际标准统一后，可实现真正的开放式互联系统结构。
.计算机控制系统的控制过程是怎样的计算机控制系统的控制过程可归纳为以下三个步骤：(1)实时数据采集：对被控量的瞬时值进行检测，并输入给计算机。
(2)实时决策：对采集到的表征被控参数的状态量进行分析，并按已定的控制规律，决定下一步的控制过程。
(3)实时控制：根据决策，适时地对执行机构发出控制信号，完成控制任务。
.实时、在线方式和离线方式的含义是什么答：所谓实时，是指信号的输入、计算和输出都要在一定的时间范围内完成，亦即计算机对输入信息，以足够快的速度进行控制，超出了这个时间，就失去了控制的时机，控制也就失去了意义。
在计算机控制系统中，生产过程和计算机直接连接，并受计算机控制的方式称为在线方式或联机方式；生产过程不和计算机相连，且不受计算机控制，而是靠人进行联系并做相应操作的方式称为离线方式或脱机方式。
操作指导、DDC和SCC系统的工作原理如何它们之间有何区别和联系(1)操作指导控制系统：在操作指导控制系统中，计算机的输出不直接作用于生产对象，属于开环控制结构。
计算机根据数学模型、控制算法对检测到的生产过程参数进行处理，计算出各控制量应有的较合适或最优的数值，供操作员参考，这时计算机就起到了操作指导的作用。
其原理框图如图所示。
图操作指导控制系统原理框图(2)直接数字控制系统(DDC系统)：DDC(Direct Digital Control)系统就是通过检测元件对一个或多个被控参数进行巡回检测，经输入通道送给微机，微机将检测结果与设定值进行比较，再进行控制运算，然后通过输出通道控制执行机构，使系统的被控参数达到预定的要求。
DDC系统是闭环系统，是微机在工业生产过程中最普遍的一种应用形式。
其原理框图如图所示。
图 DDC系统原理框图(3)计算机监督控制系统(SCC系统)：SCC(Supervisory Computer Control)系统比DDC系统更接近生产变化的实际情况，因为在DDC系统中计算机只是代替模拟调节器进行控制，系统不能运行在最佳状态，而SCC系统不仅可以进行给定值控制，并且还可以进行顺序控制、最优控制以及自适应控制等。
SCC系统的原理框图如图所示。
图 SCC系统原理框图SCC是操作指导控制系统和DDC系统的综合与发展。
1.7计算机控制系统的发展趋势是什么计算机控制将在以下方面得到发展：（1）推广应用成熟的先进技术，普及应用可编程序控制器（PLC），广泛使用智能调节器，采用新型的DCS和FCS；（2）大力研究和发展智能控制系统。
当前最流行的控制系统有：分级递阶智能控制系统，模糊控制系统，专家控制系统，学习控制系统，神经控制系统。
1．以工业PC 为基础的低成本工业控制自动化将成为主流2．PLC在向微型化、网络化发展3．面向测控管一体化设计的DCS系统4．控制系统正在向现场总线（FCS）方向发展5．计算机控制软件正向先进控制方向发展6．第二章什么是过程通道过程通道有哪些分类过程通道是在计算机和生产过程之间设置的信息传送和转换的连接通道。
按信息传递的方向来分，过程通道可分为输入过程通道和输出过程通道；按所传递和交换的信息来分，过程通道又可分为数字量过程通道和模拟量过程通道。
数字量过程通道由哪些部分组成各部分的作用是什么数字量过程通道包括数字量输入通道和数字量输出通道。
数字量输入通道主要由输入缓冲器、输入调理电路、输入地址译码电路、并行接口电路和定时计数电路等组成。
数字量输出通道主要由输出锁存器、输出驱动电路、输出口地址译码电路等组成。
其中：输入调理电路将来自控制装置或生产过程的各种开关量，进行电平转换，将其通断状态转换成相应的高、低电平，同时还要考虑对信号进行滤波、保护、消除触点抖动，以及进行信号隔离等问题。
简述两种硬件消抖电路的工作原理。
采用积分电路的硬件消抖电路，首先利用积分电路将抖动的高频部分滤出，其次利用施密特触发器整形。
采用RS触发器的硬件消抖电路，主要是利用RS触发器的保持功能实现消抖。
简述光电耦合器的工作原理及在过程通道中的作用。
光电耦合器由封装在一个管壳内的发光二极管和光敏三极管组成，如下图所示。
输入电流流过二极管时使其发光，照射到光敏三极管上使其导通，完成信号的光电耦合传送，它在过程通道中实现了输入和输出在电气上的完全隔离。
光电耦合器电路图模拟量输入通道由哪些部分组成各部分的作用是什么模拟量输入通道一般由I/V变换、多路转换器、采样保持器、A/D转换器、接口及控制逻辑电路组成。
(1)I/V变换：提高了信号远距离传递过程中的抗干扰能力，减少了信号的衰减，为与标准化仪表和执行机构匹配提供了方便。
(2)多路转换器：用来切换模拟电压信号的关键元件。
(3)采样保持器：A/D转换器完成一次A/D转换总需要一定的时间。
在进行A/D转换时间内，希望输入信号不再变化，以免造成转换误差。
这样，就需要在A/D转换器之前加入采样保持器。
(4)A/D转换器：模拟量输入通道的任务是将模拟量转换成数字量，能够完成这一任务的器件，称为之模/数转换器(Analog/Digital Converter，简称A/D转换器或ADC)。
对理想多路开关的要求是什么理想的多路开关其开路电阻为无穷大，其接通时的导通电阻为零。
此外，还希望切换速度快、噪音小、寿命长、工作可靠。
采样保持器有什么作用试说明保持电容的大小对数据采集系统的影响。
采样保持器的作用：A/D转换器完成一次A/D转换总需要一定的时间。
在进行A/D转换时间内，希望输入信号不再变化，以免造成转换误差。
这样，就需要在A/D转换器之前加入采样保持器。
保持电容对数据采集系统采样保持的精度有很大影响。
保持电容值小，则采样状态时充电时间常数小，即保持电容充电快，输出对输入信号的跟随特性好，但在保持状态时放电时间常数也小，即保持电容放电快，故保持性能差；反之，保持电容值大，保持性能好，但跟随特性差。
在数据采样系统中，是不是所有的输入通道都需要加采样保持器为什么不是，对于输入信号变化很慢，如温度信号；或者A/D转换时间较快，使得在A/D转换期间输入信号变化很小，在允许的A/D转换精度内，就不必再选用采样保持器。
A/D转换器的结束信号有什么作用根据该信号在I/O控制中的连接方式，A/D转换有几种控制方式它们在接口电路和程序设计上有什么特点A/D转换器的结束信号的作用是用以判断本次AD转换是否完成。
常见的A/D转换有以下几种控制方式，各自特点如下•延时等待法:EOC可不和I/O口连接，程序设计时，延时大于ADC转换时间后，取数据。
•保持等待法:EOC 与READY 相连,EOC 无效时,自动插入等待状态。
直至EOC 有效时，取数据。
•查询法: EOC 可以和任意I/O 口连接，程序设计时，反复判断EOC是否有效，直至EOC 有效时，取数据。
•中断响应法: EOC 与外部中断相连，AD 转换结束后,发中断申请,在中断服务程序中取数据。
假设被测温度变化范围为0o C ～1200o C ，如果要求误差不超过，应选用分辨率为多少位的A/D 转换器 选择依据：124.0120012log ≈⎪⎭⎫ ⎝⎛+≥n 设计8路模拟量采集系统。
请画出接口电路原理图，并编写相应的8路模拟量数据采集程序。
本例给出用8031、DAC0809设计的数据采集系统实例。
把采样转换所得的数字量按序存于片内RAM 的30H~37H 单元中。
采样完一遍后停止采集。
其数据采集的初始化程序和中断服务程序如下：初始化程序：MOV R0，#30H ；设立数据存储区指针MOV R2，#08H ；设置8路采样计数值SETB IT0 ；设置外部中断0为边沿触发方式SETB EA ；CPU开放中断SETB EX0 ；允许外部中断0中断MOV DPTR，#FEF8H ；送入口地址并指向IN0LOOP： MOVX @DPTR，A ；启动A/D转换，A的值无意义HERE： SJMP HERE ；等待中断中断服务程序：MOVX A，@DPTR ；读取转换后的数字量MOV @R0，A ；存入片内RAM单元INC DPTR ；指向下一模拟通道INC R0 ；指向下一个数据存储单元DJNZ R2，INT0 ；8路未转换完，则继续CLR EA ；已转换完，则关中断CLR EX0 ；禁止外部中断0中断RETI ；中断返回INT0： MOVX @DPTR，A ；再次启动A/D转换RETI ；中断返回模拟量输出通道由哪几部分组成各部分的作用是什么模拟量输出通道一般由接口电路、D/A转换器、功率放大和V/I变换等信号调理电路组成。
(1)D/A转换器：模拟量输出通道的核心是数/模转换器(Digital/Analog Converter,简称D/A转换器或DAC)。
它是指将数字量转换成模拟量的元件或装置。
(2)V/I变换：一般情况下，D/A转换电路的输出是电压信号。
在计算机控制系统中，当计算机远离现场，为了便于信号的远距离传输，减少由于传输带来的干扰和衰减，需要采用电流方式输出模拟信号。
许多标准化的工业仪表或执行机构，一般是采用0～10mA或4～20mA的电流信号驱动的。
因此，需要将模拟电压信号通过电压/电流(V/I)变换技术，转化为电流信号。
采用74LS138、DAC0832运算放大器和CD4051等设计D/A转换接口电路，设定DAC0832的端口地址为200H，CD4051的端口地址为201H。
要求：（1）画出D/A转换接口电路；（2）编写D/A转换程序。
解 (1) D/A转换接口电路；地址线A9 A8……A1 A0=10……00时端口地址0200H，选通DAC0832地址线A9 A8……A1 A0=10……01时端口地址0201H 选通CD4051(2) 编写D/A转换程序。
