e+hfmu30超声波液位计调试方法

FMU液位计调试方法

FMU3（简明调试方法1．接线方式屏蔽电缆接入仪表后，24V 电压接在仪表的+，—上面，屏蔽层接到仪表里面的接地端子另外，为保持仪表测量的稳定性，仪表外部的接地端子尽量也做一下接地。

2．调试方法一般来说，超声波液位计的调试需要修改如下几个选项，002（罐体形状），003（介质属性），004（过程条件），005（空罐标定），006（满罐标定）上电以后，仪表自检，然后变到测量值00，⑴按E键进入基本设置菜单，首先看到的是002这个选项，显示的是（拱顶罐，水平卧罐，旁通管，，等几个选项），如需更改，按+或者一号键选需要选择的罐型，按E键确定。

更改后+，- 号键一起按返回上层菜单。

⑵如不需更改，直接按E键进入下个菜单003。

003代表被测量介质的属性，有如下几个选项（未知，液体，固体直径大于4mm固体直径小于4mm,,等），根据现场情况进行选择。

修改方法同上。

⑶继续按E键进入004菜单，有如下几个选项（标准，平静液面，带搅拌器，，等）一般工况选择标准。

根据实际情况选择。

⑷继续按E 键进入005 菜单，这个是需要修改的很重要的一个值。

这个值是空罐值。

把池底到超声波探头表面的实际距离输入仪表，按+键进入菜单，选中空罐的值，按E键确认修改，+，—用来修改数值，E键确认。

⑸+，—号一起按返回005的主目录，继续按E键进入006菜单，这个也是需要修改的值，这个值是满罐值，它表示池底到最高液位的距离，修改方法同空罐值。

基本上，仪表的调试已经完成。

另，如果显示值波动较大，这个在罐子里面的测量可能出现，这个需要做一下回波抑制。

在基本设定中，按E键找到051这个菜单，进入后选择（manual,手动），+,—号一起按返回051菜单，继续按E键进入052菜单，输入抑制的距离，这个距离比空罐值要低一点，如果空罐5M的话，建议输入4.8M。

+——起按返回052菜单，继续按E键进入053菜单，选择抑制打开，等超声波自己开始进行回波抑制后，仪表会自动跳回抑制关闭状态，表示回波抑制完成。

超声波液位计调试基本参数设定

超声波液位计调试基本参数设定超声波液位计是一种常用的液位测量仪器，广泛应用于工业生产和环境监测中。

在使用超声波液位计进行液位测量之前，需要对其进行基本参数设定和调试，以确保其正常工作和准确测量。

本文将介绍超声波液位计调试的基本参数设定方法。

1. 波特率设置波特率是指串行通信中单位时间传输的数据位数。

超声波液位计通常采用串行通信方式与上位机或控制系统进行数据交换。

在调试时，需要根据实际情况设置超声波液位计的波特率，以确保与上位机或控制系统的通信正常进行。

2. 测量范围设定超声波液位计的测量范围是指其能够测量液位的最大距离。

在进行测量之前，需要根据实际情况设定超声波液位计的测量范围，以确保其能够准确测量液位。

测量范围的设定需要考虑液体的高度以及超声波液位计的测量能力。

3. 发射角度设定超声波液位计通过发射超声波信号并接收回波来测量液位。

发射角度是指超声波液位计发射超声波信号的范围。

在调试时，需要根据液体的容器形状和液位测量的要求，设定超声波液位计的发射角度，以确保其能够准确测量液位。

4. 测量间隔设定测量间隔是指超声波液位计进行连续测量的时间间隔。

在实际应用中，超声波液位计通常需要进行连续测量，以实时监测液位变化。

在调试时，需要根据实际要求设定超声波液位计的测量间隔，以确保其能够及时反映液位变化。

5. 温度补偿设定超声波液位计的工作受环境温度的影响，温度变化会对测量结果产生一定的影响。

为了提高测量的准确性，超声波液位计通常会进行温度补偿。

在调试时，需要根据实际情况设定超声波液位计的温度补偿参数，以确保其能够准确测量液位。

6. 报警设置超声波液位计通常具有报警功能，可以在液位超过或低于设定的阈值时进行报警。

在调试时，需要根据实际需求设定超声波液位计的报警参数，以确保其能够及时报警并采取相应的措施，保证液位的安全运行。

7. 防护等级设定超声波液位计在使用过程中需要考虑其防护等级，以保证其在恶劣环境中的正常工作。

E+H超声波液位计FMU30系列说明中文版

操作手册Prosonic T FMU30超声波物位测量BA00387F/28/ZH/14.14简明操作指南Prosonic T2Endress+Hauser简明操作指南《操作手册》的内容《操作手册》介绍了Prosonic T 超声波物位变送器的安装和调试。

包含常规测量操作所需的所有功能参数。

此外，仪表还具有许多其他功能参数，例如：优化测量点和转换测量值。

这些功能参数未列举在本《操作手册》中。

仪表功能参数概述请参考“附录”章节。

仪表功能参数的详细说明请参考随箱CD 光盘中的《操作手册》BA00388F “Prosonic T -仪表功能描述”。

… …1003330A4unlock parameter 0A3resetProsonic T 目录Endress+Hauser3目录1安全指南 . . . . . . . . . . . . . . . . . . . . . . . 41.1 指定用途 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41.2 安装、调试和操作 . . . . . . . . . . . . . . . . . . . . . . . . 41.3 操作安全和过程安全 . . . . . . . . . . . . . . . . . . . . . . 41.4安全符号和图标说明 . . . . . . . . . . . . . . . . . . . . . . 52标识 . . . . . . . . . . . . . . . . . . . . . . . . . . . 62.1 铭牌 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62.2 产品选型表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72.3 供货清单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82.4 证书和认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82.5注册商标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . 93.1 设计及外形尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . 93.2 安装方式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103.3 安装条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113.4 测量范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143.5 安装提示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153.6安装后检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154接线 . . . . . . . . . . . . . . . . . . . . . . . . . . 164.1 电气连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164.2 接线端子分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . 174.3 供电电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174.4 电势平衡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184.5连接后检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185操作 . . . . . . . . . . . . . . . . . . . . . . . . . . 195.1 显示与操作单元 . . . . . . . . . . . . . . . . . . . . . . . . . 195.2 菜单号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225.3 操作选项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225.4 通过现场显示操作 . . . . . . . . . . . . . . . . . . . . . . . 235.5 通过FieldCare 操作 . . . . . . . . . . . . . . . . . . . . . . . 245.6 锁定/解锁设置 . . . . . . . . . . . . . . . . . . . . . . . . . 255.7 复位用户自定义参数 . . . . . . . . . . . . . . . . . . . . . 265.8复位干扰回波抑制(罐体抑制) . . . . . . . . . . . . . 266调试 . . . . . . . . . . . . . . . . . . . . . . . . . . 276.1 仪表上电 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 276.2 基本标定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 286.3包络线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 337故障排除 . . . . . . . . . . . . . . . . . . . . . . 367.1 系统错误信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . 367.2应用错误 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 388维护和维修 . . . . . . . . . . . . . . . . . . . . 408.1 外部清洁 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 408.2 维修 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 408.3防爆型(Ex)设备的维修 . . . . . . . . . . . . . . . . . . . 408.4 更换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 408.5 备件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 418.6 返厂 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 428.7 废弃 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 428.8 Endress+Hauser 的联系地址 . . . . . . . . . . . . . . . . 429 附件 . . . . . . . . . . . . . . . . . . . . . . . . . .439.1 安装支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 439.2 螺纹法兰 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 439.3 带安装支架或墙装支架的悬臂 . . . . . . . . . . . . . . 449.4 安装支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 469.5 墙装支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 469.6 Commubox FXA291 . . . . . . . . . . . . . . . . . . . . . . . 479.7 ToF 适配器FXA291 . . . . . . . . . . . . . . . . . . . . . . . 4710 技术参数 . . . . . . . . . . . . . . . . . . . . . . .4810.1 技术参数概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . 4811 附录 . . . . . . . . . . . . . . . . . . . . . . . . . .5211.1 操作菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5211.2 测量原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57安全指南Prosonic T1安全指南1.1指定用途Prosonic T是一体式测量仪表，用于连续、非接触式物位测量。

E+H超声波液位计设置

Endress+Hauser超声波液位计设置我们需设置三个参数：V0H1 探头到滤池滤砂的距离V0H2 设定的量程V0H9 实际液位高度调试步骤：先设定量程V0H2，再估计探头到滤砂的距离设定V0H1，通过查看V0H9的数据，调节V0H1，在滤池没有水时将其调节到0。

具体操作步骤如下：1、如何选择V、H参数通过相应按键可选择V、H的参数，当你一直按着V或H按键时相应V、H的参数将不断的循环增减。

2、设定V0H2参数V0H2参数为设定的量程，如下图我们设定的量程为3m：设定时通过按键对数值的增减操作，一直按着时数值将会不断的增（减）。

3、初设V0H1参数V0H1参数为探头到底砂的距离，我们需要先估计一下，现滤池液位计探头到底砂的距离大概为2m。

4、调节V0H1参数，查看V0H9参数当我们初设了V0H1参数，然后查看V0H9参数，V0H9为实际的液位数值。

我们在进行调试液位计时，需保证滤池中无水，这样V0H9应该需要调节到0。

如下图：我们需要不断的调节V0H1参数使得V0H9参数设置为0.00，当然在0.00-0.01之间波动也无妨，但不要在0.00-0.03之间波动。

在调节V0H1参数查看V0H9参数时，若V0H9变大则说明V0H1参数偏大，反之则偏小，我们需不断反复的调节V0H1参数，尽量使得V0H9参数达到标准。

每次调节V0H1参数后查看V0H9参数，需要观察V0H9参数1分钟以上，看看是否稳定。

超声波液位计RESET：将参数V9H5设定为333即可复位超声波液位计。

你可以先尝试在V3H0输入1m，这是抑制，从上往下1m内的干扰将被抑制。

然后退到V0H0看示数是否正常。

若不行则先记录下空标满标值如下。

V0H1是空标值，也就是探头到池底的距离。

V0H2是满标值，也就是空标值减去0.3m的盲区，该值需要与上位机对应上，相当于量程。

同时按－和V便是复位，复位后需要重新设空标和满标。

设好后选择V0H0，便是显示测量值的主界面。

E+H超声波液位计设置方法

E+H液位计设置方法人机界而E3H雷达液位计现场调试及运用E-HI雷达.液位计內量参数示意图。

往E^-HW达液位计的现场调试辻程中需注意以下歩数的设置,参数设蚤的合理性将直扳介睑憧的;嘲性3 o1）罐体理状：在"00”基本愎定契单中■伽旷祓蚤包括挨顶廳卧式邸離旁通菅、导波菅〔也辭于导腹貝线应甲）、平顶罐、球摊聚刀介航条件：在叩卩基本设定菜显中<f003If谡置’包捂价电舷未知、于1詞至1.9之咼、干1爲至4苕眼于4 M 10 Z间、大干10这用中类型。

力过程条件：在£<00!,基本设定菜单中-<004"演置，包括标^隹狀态、平静表面、波动表面、搅拌器、■剜1变化等状态*4）空理高團在“时基本谏定菓单中-006"设显输入从法兰1测童的歩誉点〕到最低磯位U零点J时距离卜见图1內置姿数示意图标L其5）满罐高匱；在C[00rt基本设定菜单中-[OO0,J设養输人从最低液位到最高裱位U童程）的足碉.理论上测量达S夭线尖端的位量是可能的•但是考虑到腐诙狡粘附的影响，测量范用的终值师E离天线的尖端至少碩個，但使用F駅532型带平面天集时这一距离至少不得低干L皿见圏1內置爹数示意圏rt F"标识。

C） WSi ft -D5-1犷展标定菜单中竹5『设置，杲扌酩总够测量的量高物位与S'B^考点之闻的最■■卜距离，当物便扯干盲险帕无法保证物傥的可触憧。

FW530型设定數值箱劇叭天螳的长嵐F血532型设定数值为皿吨图1內賢琴勲示意图吒尸标识协7）安全距离；在ei01!，安全设定菜单中叩1产傩]设定数值琴照“満耀高IT愎置说明（现场询试中注意区分咏兀型和FHR532型了见图I内置卷叛示营图U SD B标识&S）做圍定昌标抑制=目的是消除液检回渡以外的杂液〔例対边甬，焊缝等）对雷达测量的彫响，便测量凰縉臨可在啊扌扩廉标定菓单中u051J,*f062T,忆5护僅用干扰抑制功^对内鄂的干扰回波进行｝卬制，便其不祓当作真实物位回波进行计算口首笑对義位即和距离“旷与实际人工检尺歆值进行匕傲，苦存在误基选择菜单叩刃"中'洋动”选喷然厨在菓单呵陋'中翁入扌购隠馴抑制庞围必须在实际履位前每米结束*根据已如的空罐值应贝肪時砸围知E-L 〔实际液泄〕-0.57T,最后在菜单"053"中启动干扰回波抑制，在彳IWB1程中，可在菜单t（0E2rf 丹碌抑制曲线〔包绍銭「对固定目标抑制进行脸查少朴如厨N圈乳圈吐圈5所示。

FMU30超声波液位计仪表调试与测量设置

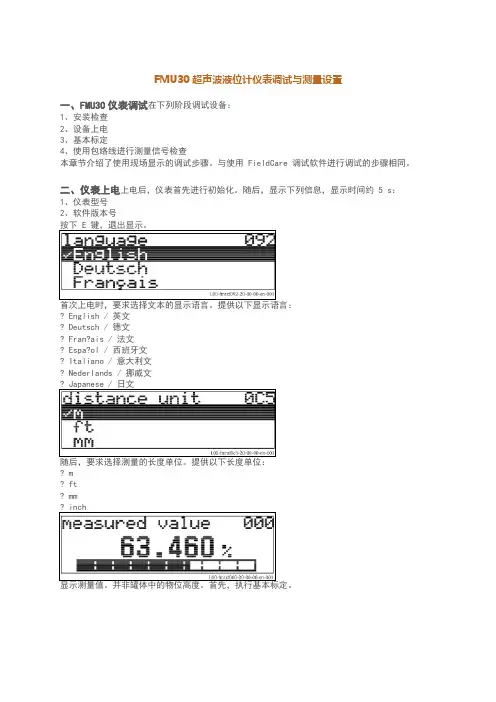

FMU30超声波液位计仪表调试与测量设置一、FMU30仪表调试在下列阶段调试设备：1、安装检查2、设备上电3、基本标定4、使用包络线进行测量信号检查本章节介绍了使用现场显示的调试步骤。

与使用 FieldCare 调试软件进行调试的步骤相同。

二、仪表上电上电后，仪表首先进行初始化。

随后，显示下列信息，显示时间约 5 s：1、仪表型号2、软件版本号按下 E 键，退出显示。

首次上电时，要求选择文本的显示语言。

提供以下显示语言：? English / 英文? Deutsch / 德文? Fran?ais / 法文? Espa?ol / 西班牙文? Italiano / 意大利文? Nederlands / 挪威文? Japanese / 日文随后，要求选择测量的长度单位。

提供以下长度单位：? m? ft? mm? inch显示测量值。

并非罐体中的物位高度。

首先，执行基本标定。

按下 E 键，切换至功能组选择。

再次按下 E 键，开始基本标定。

三、基本标定“Basic setup / 基本设置” (00) 功能组中列举了标准测量任务和调试仪表所需的所有功能参数。

完成一个功能参数输入后，自动进入下一个功能参数输入页面，直至完成整个标定。

四、测量点设置“tank shape / 罐体形状” (002) 功能参数在此功能参数中选择以下选项之一：A dome ceiling / 拱顶罐B horizontal cyl. / 卧罐C bypass / 旁通管、 stilling well/ultrasonic guide pipe / 导波管 / 超声导波管D no ceiling / 敞口罐，例如：垃圾场、开放液位、渠、堰E sphere / 球罐F flat ceiling / 平顶罐“medium property / 介质属性” (003) 功能参数在此功能参数中设置介质类型。

选项如下：? “unknown / 未知” ( 例如：膏状介质，诸如油脂、乳脂、凝胶等 )? “liquid / 液体”? “solid / 固体”，颗粒大小 < 4 mm， ( 精细 ) ? “solid / 固体”，颗粒大小 > 4 mm， ( 粗糙 )standard liquids / 标准液体calm surface / 平静液面turb. surface / 扰动液面不满足以下各类描述的所有应用。

FMU30超声波液位计锁定解锁及复位参数设置

FMU30超声波液位计锁定/解锁及复位参数设置一、软件安全锁定与解锁在“unlock parameter / 解锁参数” (0A4) 功能参数中(“dia gnostics 诊断” (0A) 功能组中) 输入≠100 的数值。

显示屏中显示图标。

无法继续输入。

需要更改参数时，仪表进入“unlock parameter / 解锁参数” (0A4) 功能参数。

输入“10 0”。

即可更改参数。

二、硬件安全锁定与解锁同时按下- 键、+ 键和E 键。

无法继续输入。

需要更改参数时，显示如下：同时按下- 键、+ 键和E 键。

显示“unlock parameter / 解锁参数” (0A4) 功能参数。

输入“100”。

即可更改参数。

注意!硬件锁定仅可通过再次同时按下显示单元中的- 键、+ 键和E 键再次解锁。

无法通过通信解锁硬件。

三、复位用户自定义参数需要使用未知历史的仪表时，建议复位用户自定义参数。

复位效果：• 所有用户自定义参数均复位至其缺省值。

• 用户干扰回波抑制未被删除。

• 线性化切换至“linear / 线性”，但是仍保留线性化表中的数值。

线性化表可以切换回“linearisation / 线性化” (04) 功能组(“linearisation / 线性化” (041) 功能组中)。

为了执行复位，在“reset / 复位” (0A3) 功能参数(“diagnostics / 诊断” (0A) 功能组中)中输入数值“333”。

小心!复位可能会导致测量错误。

因此，复位后需要进行基本标定。

注意!每个参数的缺省值在“ 附录” 中的菜单视图中以粗体显示。

四、复位干扰回波抑制( 罐体抑制)在下列情形下，始终建议复位干扰回波抑制( 罐体抑制)：• 使用未知历史的仪表• 输入错误抑制步骤如下：1. 切换至“extended calibr. / 扩展标定” (05) 功能组和“selection / 选项” (050)功能参数。

超声波液位计安装调试方法_概述及解释说明

超声波液位计安装调试方法概述及解释说明1. 引言1.1 概述超声波液位计是一种常用的液位测量设备，它通过利用超声波的传播特性来测量物体与传感器之间的距离，并将距离转换为液位高度。

由于其非接触、快速响应和较高精度等优点，在工业领域得到了广泛应用。

然而，超声波液位计的正确安装调试对于保证测量准确性至关重要。

1.2 文章结构本文主要介绍超声波液位计安装调试方法。

首先在引言部分进行总体概述，然后按照以下结构展开内容：2. 超声波液位计安装调试方法概述：详细介绍超声波液位计安装调试过程中需要做的准备工作、必要设备配置以及具体安装步骤。

3. 超声波液位计安装方法详解：对每个具体步骤进行详细解释和说明。

其中包括确定安装位置与角度、连接电气线路和信号线路以及调试和校准超声波液位计等内容。

4. 常见问题及解决办法：列举并讨论在超声波液位计的安装调试过程中可能遇到的常见问题，以及相应的解决办法。

这些问题包括信号弱或不稳定、波束角度错误导致测量误差大以及受到外界干扰导致测量异常等情况。

5. 结论：总结超声波液位计安装调试方法，并提出未来研究方向，为读者提供一个对超声波液位计安装调试有全面了解的参考。

1.3 目的本文的目的是通过对超声波液位计安装调试方法进行概述和详细说明，帮助读者掌握超声波液位计的正确安装调试技巧，并能够在实际应用中解决常见问题。

通过合理选择安装位置、正确连接线路以及有效调试校准，可以确保超声波液位计的正常工作和可靠性测量结果。

2. 超声波液位计安装调试方法概述：2.1 安装准备：在进行超声波液位计的安装之前，需要做好一些准备工作。

首先，确保所要测量的容器或管道是干净的，并且没有障碍物。

其次，根据需求选择合适的超声波液位计型号，并确认所选设备是否适用于测量对象的特定条件和环境。

2.2 设备配置：在进行安装之前，需要对超声波液位计进行正确的设备配置。

这包括连接电源以及根据需要连接其他附件和传感器。

确保设备固定牢固并且稳定。

FMU30超声波液位计不同环境下测量设置与注意事项

FMU30超声波液位计不同环境下测量设置与注意事项一、空标和满标BD 盲区距离；D 传感器膜片至介质表面的距离；E 空标距离；F 满标( 满量程)；L 物位“empty calibration / 空标” (005) 功能参数，在此功能参数中输入传感器膜片至最低物位( 零点) 间的距离。

小心!对于圆盘底罐或带锥形出料口的罐体，零点不得低于超声波信号接触罐底的位置。

“blocking distance / 盲区距离” (059) 功能参数在此功能参数中显示传感器的盲区距离(BD)。

小心!输入满标( 满量程) 时，请注意最高物位不得进入盲区距离(BD)。

注意!完成基本标定后，在“safety distance / 安全距离” (015) 功能参数中输入安全距离(SD)。

物位进入安全距离后，仪表发出警告或报警信号，取决于“in safety distance / 安全距离内” (016) 功能参数的设置。

“full calibrati on / 满标” (006) 功能参数在此功能参数中输入满量程F，即最低物位与最高物位间的距离。

二、干扰回波抑制( 罐体抑制）“dist./measured value / 距离/ 测量值” (008) 功能参数“dist./meas.value / 距离/ 测量值” (008) 功能参数显示传感器膜片至介质表面间的距离测量值和物位L。

检查这些数值。

“check distance / 检查距离” (051) 功能参数此功能参数用于启动干扰回波抑制。

1 距离过小；2 距离正常选择1、显示距离正确时，选择“distance=ok / 距离正常”。

通过下列干扰回波抑制对传感器附近的回波进行抑制。

2、显示距离过小时，选择“dist. too small / 距离过小”。

在此情形下，干扰回波产生的信号将被抑制。

3、显示距离过大时，选择“dist. too big / 距离过大”。

超声波液位计的校准

超声波液位计的校准超声波液位计是一种常用的测量仪器，广泛应用于液体储罐、水池、河流等场合的液位测量。

为了保证超声波液位计的准确性和可靠性，定期进行校准是必要的。

本文将详细介绍超声波液位计的校准原理、方法和注意事项。

一、校准原理超声波液位计的工作原理是利用超声波在空气中的传播速度恒定，通过测量超声波发射和反射的时间差来计算液位高度。

因此，校准超声波液位计的关键在于确定超声波在空气中的传播速度以及发射和反射的时间差。

一般来说，超声波在空气中的传播速度是一个常数，而时间差可以通过测量得到。

通过调整仪器的参数，使得测量值与真实值相符，即可完成校准。

二、校准方法1.准备工具：校准超声波液位计需要准备标准液位计、测量容器、计时器、记录表等工具。

2.设置环境：选择一个平稳、无风、温度恒定的环境进行校准，以确保测量结果的准确性。

3.安装超声波液位计：将超声波液位计安装在测量容器的合适位置，确保探头与液面垂直。

4.加注液体：向测量容器内加注液体至一定高度，并记录标准液位计的读数。

5.发射超声波：启动超声波液位计，发射超声波并接收反射波，记录测量时间差。

6.计算液位高度：根据超声波在空气中的传播速度和测量时间差，计算出液位高度。

7.对比数据：将计算得到的液位高度与标准液位计的读数进行对比，分析误差。

8.调整参数：根据误差情况，调整超声波液位计的参数，如传播速度、时间差等，使测量值与真实值相符。

9.重复校准：为了确保校准结果的准确性，建议进行多次校准，取平均值作为最终结果。

三、注意事项1.安全第一：在进行校准操作时，要注意安全，避免液体溅出或仪器掉落等情况发生。

2.环境要求：选择合适的环境进行校准，避免外部因素对测量结果产生干扰。

3.仪器保养：定期对超声波液位计进行清洁和保养，确保其正常工作。

4.数据记录：详细记录每次校准的数据和结果，以便于后续分析和比较。

5.校准周期：根据使用情况和环境变化，制定合理的校准周期，确保超声波液位计的准确性和可靠性。

E+H超声波液位计设置方法

E+H液位计设置方法人机界而E3H雷达诫位计现场调试及运用E-HI雷达.液位计內量参数示意臥在E+H雷达液位计的现场调试辻程中需注意以下歩数的设置,参数设蚤的合理性将直扳介睑憧的;嘲性3 o1〕罐体理状：在“00”基本愎定契单中叫炉祓罷包括挨顶擁、卧式邸鏗、旁通菅、导波菅〔也辭于导腹貝线应甲）、平顶罐、球摊聚2）介嵐条件：在叩卩基本设定菜車中<f003If谡置.包捂价电常嫩未知、于1詞至1.9之间、干1.9M4 N间、于4 M 10 Z间、大干1。

这用中类型。

力过程条件：在£<00!,基本设定菜单中-<004"演置，包括标^隹狀态、平静表面、波动表面、搅拌器、■剜1变化等状态*4）空理高團在“时基本谏定菓单中-006"设显输入从法兰1测童的歩誉点〕到最低磯位U零点）时距离卜见图1內置姿数示意图标识’5）满罐高直;在C[OO rt基本设定菜单中-[005I!设養输人从最低祓位到最高掖位U童程）的民理论上测量达S夭线尖端的位置是可能的■但是考虑到腐诙麦粘附的影响】测量范围的终值师E离天线的尖端至少碩個，但使用F駅532型带平面天集时这一距离至少不得低干L皿见圏1內置爹数示意圏rt F"标识。

C） WSi ft -D5-1犷展标定菜单中竹5『设置，杲扌酩总够测量的量高物位与S'B^考点之闻的最■■卜距离，当物便扯干盲险帕无法保证物傥的可触憧。

FW530型设定數值箱劇叭天螳的长嵐FMK532型设定數值为皿吨图1内置参竦示鳶图吒尸标识协7）安全距离；在ei01!，安全设定菜单中叩1产傩]设定数值琴照“満耀高IT愎置说明（现场询试中注意区分咏如型和FHR532型"见图I内置卷叛示营图U SD B标识&的做阖定目标抑制匕目的是消除液检回波仪外的杂波（例刘边轴，焊缝等）对雷达测量的爲响，便测量凰縉臨可在啊扌扩屣标定菓单中”阳卩杯临严忆5护僅用干扰抑制功^对内鄂的干扰回波进甸卬制，便其不祓当作真实物位回波进行计算口首弐对義位雪和距离i时与实际人工检尺歆值进行比辄苦存在误基选释棄单忆刃"中佯动”选喷然厨在菓单叫陋'中翁入扌蔣嚨馴抑制庞围必须在实际履位前每米结束*根据已如的空罐值広贝加詢甌围知E-L 〔实际浪位〕-0.5^最后在菜单"053"中启动干扰回波抑制，在程中，可在菜单t（X2rr 料裁抑制曲线〔包绍銭「对固定目标抑制曲傩查少朴如厨N圈乳圈吐圈5所示。

E+H超声波液位计FMU30系列说明中文版

操作手册Prosonic T FMU30超声波物位测量BA00387F/28/ZH/14.14简明操作指南Prosonic T2Endress+Hauser简明操作指南《操作手册》的内容《操作手册》介绍了Prosonic T 超声波物位变送器的安装和调试。

包含常规测量操作所需的所有功能参数。

此外，仪表还具有许多其他功能参数，例如：优化测量点和转换测量值。

这些功能参数未列举在本《操作手册》中。

仪表功能参数概述请参考“附录”章节。

仪表功能参数的详细说明请参考随箱CD 光盘中的《操作手册》BA00388F “Prosonic T -仪表功能描述”。

… …1003330A4unlock parameter 0A3resetProsonic T 目录Endress+Hauser3目录1安全指南 . . . . . . . . . . . . . . . . . . . . . . . 41.1 指定用途 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41.2 安装、调试和操作 . . . . . . . . . . . . . . . . . . . . . . . . 41.3 操作安全和过程安全 . . . . . . . . . . . . . . . . . . . . . . 41.4安全符号和图标说明 . . . . . . . . . . . . . . . . . . . . . . 52标识 . . . . . . . . . . . . . . . . . . . . . . . . . . . 62.1 铭牌 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62.2 产品选型表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72.3 供货清单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82.4 证书和认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82.5注册商标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . 93.1 设计及外形尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . 93.2 安装方式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103.3 安装条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113.4 测量范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143.5 安装提示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153.6安装后检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154接线 . . . . . . . . . . . . . . . . . . . . . . . . . . 164.1 电气连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164.2 接线端子分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . 174.3 供电电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174.4 电势平衡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 184.5连接后检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185操作 . . . . . . . . . . . . . . . . . . . . . . . . . . 195.1 显示与操作单元 . . . . . . . . . . . . . . . . . . . . . . . . . 195.2 菜单号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225.3 操作选项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225.4 通过现场显示操作 . . . . . . . . . . . . . . . . . . . . . . . 235.5 通过FieldCare 操作 . . . . . . . . . . . . . . . . . . . . . . . 245.6 锁定/解锁设置 . . . . . . . . . . . . . . . . . . . . . . . . . 255.7 复位用户自定义参数 . . . . . . . . . . . . . . . . . . . . . 265.8复位干扰回波抑制(罐体抑制) . . . . . . . . . . . . . 266调试 . . . . . . . . . . . . . . . . . . . . . . . . . . 276.1 仪表上电 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 276.2 基本标定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 286.3包络线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 337故障排除 . . . . . . . . . . . . . . . . . . . . . . 367.1 系统错误信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . 367.2应用错误 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 388维护和维修 . . . . . . . . . . . . . . . . . . . . 408.1 外部清洁 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 408.2 维修 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 408.3防爆型(Ex)设备的维修 . . . . . . . . . . . . . . . . . . . 408.4 更换 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 408.5 备件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 418.6 返厂 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 428.7 废弃 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 428.8 Endress+Hauser 的联系地址 . . . . . . . . . . . . . . . . 429 附件 . . . . . . . . . . . . . . . . . . . . . . . . . .439.1 安装支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 439.2 螺纹法兰 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 439.3 带安装支架或墙装支架的悬臂 . . . . . . . . . . . . . . 449.4 安装支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 469.5 墙装支架 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 469.6 Commubox FXA291 . . . . . . . . . . . . . . . . . . . . . . . 479.7 ToF 适配器FXA291 . . . . . . . . . . . . . . . . . . . . . . . 4710 技术参数 . . . . . . . . . . . . . . . . . . . . . . .4810.1 技术参数概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . 4811 附录 . . . . . . . . . . . . . . . . . . . . . . . . . .5211.1 操作菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5211.2 测量原理 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57安全指南Prosonic T1安全指南1.1指定用途Prosonic T是一体式测量仪表，用于连续、非接触式物位测量。

FMU30调试手册

简明操作指南Prosonic T FMU30超声波物位仪本文档为《简明操作指南》；不得替代随箱包装中的《操作手册》。

详细信息请参考随箱CD光盘中的《操作手册》和其他文档资料，或登录以下网址查询：/deviceviewer。

KA01054F/28/ZH/15.1471248250目录Prosonic T FMU302Endress+Hauser目录1 安全指南 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.1 指定用途 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.2 安装、调试和操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.3 操作安全和过程安全 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.4 返回 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31.5安全图标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42.1 到货验收、储存 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42.2 安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52.3 安装条件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62.4 测量范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92.5 安装提示 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122.6安装后检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123 接线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133.1 接线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133.2 接线端子分配 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143.3 供电电压 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143.4 电势平衡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153.5连接后检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154 操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164.1 操作菜单结构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164.2 显示与操作单元 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175 调试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 205.1 功能检查 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 205.2 开启测量设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 205.3 基本设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21Prosonic T FMU30安全指南1安全指南1.1指定用途Prosonic T是一款一体式测量仪表，用于连续、非接触式物位测量。

FMU30超声波液位计不同环境下测量设置与注意事项

FMU30超声波液位计不同环境下测量设置与注意事项一、空标和满标BD 盲区距离；D 传感器膜片至介质表面的距离；E 空标距离；F 满标( 满量程)；L 物位“empty calibration / 空标” (005) 功能参数，在此功能参数中输入传感器膜片至最低物位( 零点) 间的距离。

小心!对于圆盘底罐或带锥形出料口的罐体，零点不得低于超声波信号接触罐底的位置。

“blocking distance / 盲区距离” (059) 功能参数在此功能参数中显示传感器的盲区距离(BD)。

小心!输入满标( 满量程) 时，请注意最高物位不得进入盲区距离(BD)。

注意!完成基本标定后，在“safety distance / 安全距离” (015) 功能参数中输入安全距离(SD)。

物位进入安全距离后，仪表发出警告或报警信号，取决于“in safety distance / 安全距离内” (016) 功能参数的设置。

“full calibrati on / 满标” (006) 功能参数在此功能参数中输入满量程F，即最低物位与最高物位间的距离。

二、干扰回波抑制( 罐体抑制）“dist./measured value / 距离/ 测量值” (008) 功能参数“dist./meas.value / 距离/ 测量值” (008) 功能参数显示传感器膜片至介质表面间的距离测量值和物位L。

检查这些数值。

“check distance / 检查距离” (051) 功能参数此功能参数用于启动干扰回波抑制。

1 距离过小；2 距离正常选择1、显示距离正确时，选择“distance=ok / 距离正常”。

通过下列干扰回波抑制对传感器附近的回波进行抑制。

2、显示距离过小时，选择“dist. too small / 距离过小”。

在此情形下，干扰回波产生的信号将被抑制。

3、显示距离过大时，选择“dist. too big / 距离过大”。

E+H雷达液位计参数设置

E+H雷达液位计参数设置
1、设置→位号描述输入测量点位号。

2、设置→设备地址输入设备的总线地址(仅适用于软件地址设定)。

3、设置→距离单位选择距离单位。

4、设置→罐体类型选择罐体类型。

5、设置→管径 (仅适用于“罐体类型” = “旁通管/管道”)输入导波管或旁通管管径。

6、设置→介质分组确定介质分组(“水基液”：DC>4或“其他”：DC>1.9)
7、设置→空标输入空标距离E (参考点至0 %液位的距离) 4)。

8、设置→满标4)例如：当测量范围仅涵盖罐体上部(E <<罐体高度)时，必须在“设置→高级设置→物位→罐体/料仓高度”中输入实际罐体高度。

Micropilot FMR51, FMR52调试Endress+Hauser47输入满标距离F (0 %与100 %间的物位)。

9、设置→物位标识测量物位L。

10、设置→距离标识参考点R与物位L间的测量距离。

11、设置→信号强度标识计算物位回波的质量。

12、设置→抑制→确认距离比较显示单元上显示的距离和实际距离，以便启动干扰回波抑制。

13、设置→高级设置→物位→物位单位选择物位单位：%、m、mm、ft、in (工厂设置：%)仪表的响应时间由罐体类型功能参数确定。

E+H FMU30 超声波液位计调试方法

E+H超声波液位计调试方法E+H超声波液位计FMU30,FMU40的接线方式。

屏蔽电缆接入仪表后，24V电压接在仪表的+，—上面，屏蔽层接到仪表里面的接地端子。

另外，为保持仪表测量的稳定性，仪表外部的接地端子尽量也做一下接地。

E+H超声波液位计FMU30,FMU40的调试方法一般来说，超声波液位计的调试需要修改如下几个选项,002（罐体形状），003（介质属性），004（过程条件），005（空罐标定），006（满罐标定）上电以后，仪表自检，然后变到测量值00。

（1）按E键进入基本设置菜单，首先看到的是002这个选项，显示的是（拱顶罐，水平卧罐，旁通管，，等几个选项），如需更改，按+或者—号键选需要选择的罐型，按E键确定。

更改后+，-号键一起按返回上层菜单。

（2）如不需更改，直接按E键进入下个菜单003。

003代表被测量介质的属性，有如下几个选项（未知，液体，固体直径大于4mm，固体直径小于4mm'''' 等），根据现场情况进行选择。

修改方法同上。

（3）继续按E键进入004菜单，有如下几个选项（标准，平静液面，带搅拌器，，等）一般工况选择标准。

根据实际情况选择。

（4）继续按E键进入005菜单，这个是需要修改的很重要的一个值。

这个值是空罐值。

把池底到超声波探头表面的实际距离输入仪表，按+键进入菜单，选中空罐的值，按E键确认修改，+，—用来修改数值，E键确认。

（5） +，—号一起按返回005的主目录，继续按E键进入006菜单，这个也是需要修改的值，这个值是满罐值，它表示池底到zui高液位的距离，修改方法同空罐值。

基本上，仪表的调试已经完成。

另，如果显示值波动较大，这个在罐子里面的测量可能出现，这个需要做一下回波抑制。

在基本设定中，按E键找到051这个菜单，进入后选择（manual''手动），+，—号—起按返回051菜单，继续按E键进入052菜单，输入抑制的距离，这个距离比空罐值要低一点，如果空罐5M的话，建议输入4.8M。

E+HFUM30液位计说明书
