煤矿窄轨铁道维修质量及检查评级办法2011

煤矿窄轨铁道维修质量及检查评级办法

窄轨铁道应有巡回检查制、岗位责任制、事故记录、维修记录以及技术履历簿等。所有记录应填写及时、清晰、准确并有专人保管。

一、质量标准：

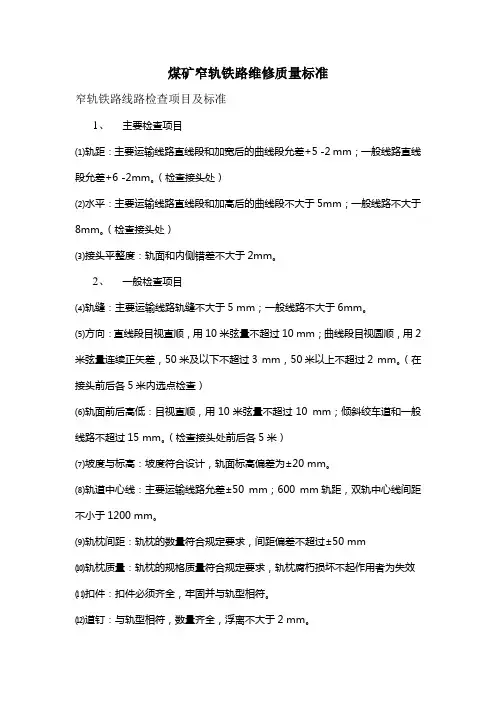

窄轨铁道线路30kg窄轨铁道安装、维修质量标准

注：有※符号的是主要检查项目。（二）窄轨铁道道岔

有※号者为主要检查项目

二、质量评定标准

（一）线路：据其结构和使用要求，划分若干主要和一般检查项目，采取

“均分布点”的方法，选择若干检查点，通过各项检查点的合格率，评定质量等级，评定标准:

（二）道岔：根据其结构和使用要求，划分若干主要和一般检查项目,

按每个检查项目的检查情况，评定质量等级，评定标准:

道岔采取“抽查”的办法，即在三组以下抽查一组，十组以下抽查二组, 十组以上抽查三组

三、有关问题的说明和规定

（一）主要运输和一般运输线路的划分：

1、主要运输线路包括：①井下主要斜井绞车道，井底车场，主要运输大巷

和主要运输石门的轨道。②地面运煤、运矸线和集中装载站车场的轨道。

2、除上述各项轨道外皆为“一般运输线路”（不包括采煤，掘进工作面平巷轨道）。

（二）线路选点检查方法：

1、采取“均匀布点”，线路长度在200米以内不少于5点，在200米以上不少于10点。检查范围：如图每点按检查方向检查四根轨枕质量，捣固（1、

2、

3、4），三个轨枕间距（1）、（2）、（3），两个接头（I、U），两根钢轨（A、B）;四根轨枕的全部道钉，两个接头的全部扣件；轨缝（地面遇有瞎隙缝时，须连续检查三个接头），接头平整度、轨距、水平、轨道中心线、方向、高低

（方向和高低均检查接头两侧各5米范围以内，包括曲线）、坡度标高、道碴

（三八杂拌道：在同一条线路内使用两种以上轨型的钢轨或同一线路上两股不同轨型者，称杂拌道：采取分段铺设经批准者，不在此限。

（四八主要线路钢轨的垂直磨耗:

（五）道碴的材质和粒度：

1、井下道碴可因地制宜地采用矸石。碎石、卵石以及不易风化、不自燃的坚硬矸石，碎石、矸石的粒度10 40毫米，不得掺有碎末。

2、地面道碴除上述品种粒度相同外，尚可采用不含泥的河沙及熔炉矿渣。（六）轨枕规格：

1

注：（1）供制作木枕的木料必须坚韧而有弹性。

（2）木枕除必须进行防腐处理和铺设垫板外，还应预钻钉孔

2、混凝土轨枕和钢枕规格符合设计要求。混凝土轨枕使用时必须加胶垫

（七）线路的轨枕配置按下列公式计算：

a=L-C-2b/n-3

式中：a---中间轨枕间距；

b---a与c之间的过渡间距

c---接头轨枕间距，其值根据螺栓孔位置、轨枕配置根数及鱼尾板类型而定。

15、18公斤/米轨型的钢轨c为440毫米，24公斤/米轨型的钢轨c为480毫米。

L---每节钢轨长度（包括一个轨缝）

n---每节钢轨下的轨枕根数，可按下表选取

一般a>b>c,如采用b=（a+c）/2，则a=（L-2C）/（n-2）将计算所得的a值采用整数千，再根据a 及c 求出b 值：b=L-C- （n-3）a/2。

（八）曲线加宽、超高、正矢值:

2

本表未包括部分可按下式计算：

△ h=b2/8R X 1000

式中：△ h——表示正矢值（毫米）；

b 表示弦长（米）；

R――表示曲线半径（米）。

（九）线路质量检查记录表：

（十）道岔质量检查记录表: 单位---—检查地点----------

（十一）窄轨铁路道岔：1道岔轨距检查部位尺寸表:
