测斜管的安装及注意事项

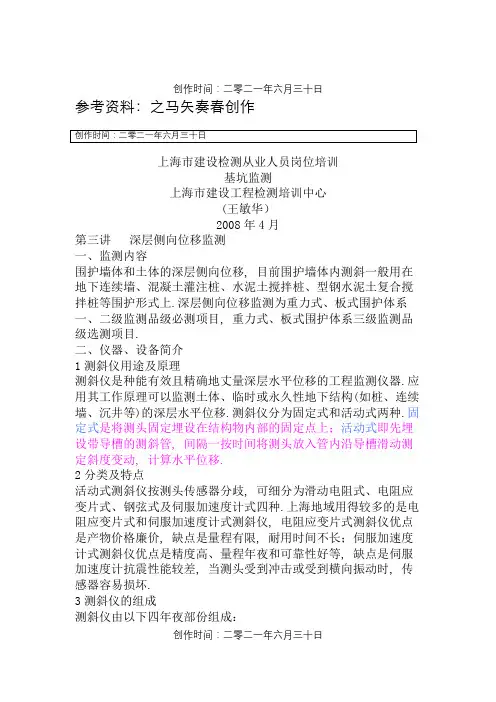

创作时间：二零二一年六月三十日参考资料：之马矢奏春创作上海市建设检测从业人员岗位培训基坑监测上海市建设工程检测培训中心(王敏华）2008年4月第三讲深层侧向位移监测一、监测内容围护墙体和土体的深层侧向位移, 目前围护墙体内测斜一般用在地下连续墙、混凝土灌注桩、水泥土搅拌桩、型钢水泥土复合搅拌桩等围护形式上.深层侧向位移监测为重力式、板式围护体系一、二级监测品级必测项目, 重力式、板式围护体系三级监测品级选测项目.二、仪器、设备简介1测斜仪用途及原理测斜仪是种能有效且精确地丈量深层水平位移的工程监测仪器.应用其工作原理可以监测土体、临时或永久性地下结构(如桩、连续墙、沉井等)的深层水平位移.测斜仪分为固定式和活动式两种.固定式是将测头固定埋设在结构物内部的固定点上；活动式即先埋设带导槽的测斜管, 间隔一按时间将测头放入管内沿导槽滑动测定斜度变动, 计算水平位移.2分类及特点活动式测斜仪按测头传感器分歧, 可细分为滑动电阻式、电阻应变片式、钢弦式及伺服加速度计式四种.上海地域用得较多的是电阻应变片式和伺服加速度计式测斜仪, 电阻应变片式测斜仪优点是产物价格廉价, 缺点是量程有限, 耐用时间不长；伺服加速度计式测斜仪优点是精度高、量程年夜和可靠性好等, 缺点是伺服加速度计抗震性能较差, 当测头受到冲击或受到横向振动时, 传感器容易损坏.3测斜仪的组成测斜仪由以下四年夜部份组成：创作时间：二零二一年六月三十日创作时间：二零二一年六月三十日1) 探头：装有重力式测斜传感器.2) 测读仪：测读仪是二次仪表, 需和测头配套使用, 其丈量范围、精度和灵敏度, 根据工程需要而定.3）电缆：连接探头和测读仪的电缆起向探头供给电源和给测读仪传递监测信号的作用, 同时也起到收放探头和丈量探头所在测点与孔口距离.4)测斜管：测斜管一般由塑料管或铝合金管制成.经常使用直径为50～75mm, 长度每节2～4m.管口接头有固定式和伸缩式两种, 测斜管内有两对相互垂直的纵向导槽.丈量时, 测头导轮在导槽内可上下自由滑动.三、测斜管装置l 测斜孔的布设原则1)安插在基坑平面上挠曲计算值最年夜的位置, 如悬臂式结构的长边中心, 设置水平支撑结构的两道支撑之间.孔与孔之间安插间距宜为20～50m, 每侧边至少安插1个监测点.2)基坑周围有重点监护对象[如建(构)筑物、地下管线]时, 离其最近的围护段.3)基坑局部挖深加年夜或基坑开挖时围护结构流露最早、获得监测结果后可指导后继施工的区段.4)监测点安插深度宜与围护体入土深度相同.2围护体内测斜管装置1）地下连续墙内测斜管装置测斜管在地下连续墙内的位置应避开导管, 具体装置步伐如下：（a）测管连接：将4m（或2m）一节的测斜管用束节逐节连接在一起, 接管时除外槽口对齐外, 还要检查内槽口是否对齐.管与管连接时先在测斜管外侧涂上PVC胶水, 然后将测斜管拔出束节, 在束节四个方向用自攻螺丝或铝铆钉紧固束节与测斜管.注意胶水不要涂得过多, 以免挤入内槽口结硬后影响以后测试.自攻螺丝或铝铆钉位置要避开内槽口且不宜过长.（b）接头防水：在每个束节接头两端用防水胶布包扎, 防止水泥浆从接头中渗入测斜管内.（c）内槽检验：在测斜管接长过程中, 不竭将测斜管穿入制作好的地下连续墙钢筋笼内, 待接管结束, 测斜管就位放置后, 必需创作时间：二零二一年六月三十日创作时间：二零二一年六月三十日检查测斜管一对内槽是否垂直于钢筋笼面, 测斜管上下槽口是否扭转.只有在测斜管内槽位置满足要求后方可封住测斜管下口.（d）测管固定：把测斜管绑扎在钢筋笼上.由于泥浆的浮力作用, 测斜管的绑扎定位必需牢固可靠, 以免浇筑混凝土时, 发生上浮或侧向移动.（e）端口呵护：在测斜管上端口, 外套钢管或硬质PVC管, 外套管长度应满足以后浮浆混凝土凿除后管子仍拔出混凝土50cm.（f）吊装下笼：现在一般一幅地墙钢笼都可全笼起吊, 这为测斜管的装置带来了方便.绑扎在钢笼上的测斜管随钢笼一起放入地槽内, 待钢笼就位后, 在测斜管内注满清水, 然后封上测斜管的上口.在钢笼起吊放入地槽过程中要有专人看护, 以防测斜管意外受损.如遇钢笼入槽失败, 应及时检查测斜管是否破损, 需要时须重新装置.（g）圈梁施工：圈梁施工阶段是测斜管最容易受到损坏阶段, 如果呵护不妥将前功尽弃.因此在地下连续墙凿除上部混凝土以及绑扎圈梁钢筋时, 必需与施工单元协调好, 派专人看护好测斜管, 以防被破坏.同时应根据圈梁高度重新调整测斜管管口位置.一般需接长测斜管, 此时除外槽对齐外, 还要检查内槽是否对齐.（h）最后检验：在圈梁混凝土浇捣前, 应对测斜管作一次检验, 检验测斜管是否有滑槽和堵管现象, 管长是否满足要求.如有堵管现象要做好记录, 待圈梁混凝土浇好后及时进行疏通.如有滑槽现象, 要判断是否在最后一次接管位置.如果是, 要在圈梁混凝土浇捣前及时进行整改.2）混凝土灌注桩内测斜管装置基本步伐同上, 需要特别注意的是：因为围护桩钢筋笼一般需要分节吊装, 因此给测斜管的装置带来很多麻烦, 测斜管装置过程中, 上段测斜管要有一定的自由度, 可以与下段测斜管对接.接头对接时, 槽口要对齐, 不能使束节破损, 一旦破损必需把换失落.接头处要用使用胶水, 并用螺丝固定连接, 胶带密封.每节钢筋笼放入时, 应该在测斜管内注入清水, 测斜管的内槽口, 一边要垂直于围护边线, 由于桩的钢筋笼是圆形的, 施工时极有可能要发生旋转, 使原对好的槽口发生偏转, 为了保证装置质量, 要与施工单元协调, 尽量满足测斜管装置要求.创作时间：二零二一年六月三十日创作时间：二零二一年六月三十日3）型钢水泥土复合搅拌桩内测斜管装置型钢水泥土复合搅拌桩, 由多头搅拌桩内插H型钢组成.型钢水泥土复合搅拌桩(SMW工法桩)围护形式的测斜管的装置方法有两种, 第一种：装置在H型钢上, 随型钢一起拔出搅拌桩内；第二种：在搅拌桩内钻孔埋设.在此仅介绍第一种方法.（a）连接：将4m（或2m）一节的测斜管用束节逐节连接在一起, 接管时除外槽口对齐外, 还要检查内槽口是否对齐.管与管连接时先在测斜管外侧涂上PVC胶水, 然后将测斜管拔出束节, 在束节四个方向用自攻螺丝或铝铆钉固紧束节与测斜管.注意胶水不要涂得过多, 以免挤入内槽结硬后引起测斜仪在测试过程中滑槽.自攻螺丝或铝铆钉位置要避开内槽口且不宜过长, 以免影响测斜仪在槽内移动.（b）接头防水：在每个束节接头两端用防水胶布包扎, 防止水泥浆从接头中渗入测斜管内.（c）内槽检验：接管结束后, 必需检查测斜管内槽是否扭转.（d）测管固定：将测斜管靠在H型钢的一个内角, 测斜管一对内槽须垂直H型钢翼板, 间隔一定距离, 在束节处焊接短钢筋把测斜管固定在H型钢上.固定测斜管时要调整一对内槽始终垂直于H 型钢翼板.（e）端口呵护：因测斜管固定在H型钢内, 一般不需在测斜管上端口外套钢管或硬质PVC管, 只要在上口用管盖密封即可.（f）型钢拔出：在型钢拔出施工过程中要有专人看护, 以防测斜管意外受损.如遇测斜管固定不牢在型钢拔出过程中上浮, 标明装置失败, 应重新装置.（g）圈梁施工：圈梁施工阶段是测斜管最容易受到损坏阶段, 如果呵护不妥将前功尽弃.因此必需与施工单元协调好, 派专人看护好测斜管, 以防被破坏.（h）最后检验：在圈梁混凝土浇捣前, 应对测斜管作一次检验, 检验测斜管是否有滑槽和堵管现象, 管长是否满足要求.如有堵管现象要做好记录, 待圈梁混凝土浇好后及时进行疏通.4）水泥土搅拌桩内测斜管装置水泥土搅拌桩内测斜管采纳钻孔法装置, 步伐如下：创作时间：二零二一年六月三十日创作时间：二零二一年六月三十日（a）钻孔:孔深年夜于所测围护结构的深度5～10m, 孔径比所选的测斜管年夜5～10cm.在土质较差地层钻孔时应用泥浆护壁.（b）接管：钻孔作业的同时, 在地表将测斜管用专用束节连接好, 并对接缝处进行密封处置.（c）下管：钻孔结束后马上将测斜管沉人孔中, 然后在管内布满清水, 以克服浮力.下管时一定要对好槽口.（d）封孔：测斜管沉放到位后, 在测斜管与钻孔空隙内填人细砂或水泥和膨润土拌和的灰浆, 其配合比取决于土层的物理力学性能和地质情况.刚埋设完几天内, 孔内充填物会固结下沉因此要及时弥补坚持其高出孔口.（e）呵护：圈梁施工阶段是测斜管最容易受到损坏阶段, 如果呵护不妥将前功尽弃.因此必需与施工单元协调好, 派专人看护好测斜管, 以防被破坏.测斜管管口一般高出圈梁面20cm左右, 周围砌设呵护井, 以免遭受损坏.5）土体内测斜管装置同水泥土搅拌桩内测斜管装置.四、监测技术1测试方法测斜管应在工程开挖前15～30d埋设完毕, 在开挖前的3～5天内复测2～3次．待判明测斜管已处于稳定状态后, 取其平均值作为初始值, 开始正式测试工作.每次监测时, 将探头导轮瞄准与所测位移方向一致的槽口, 缓缓放至管底．待探头与管内温度基本一致、显示仪读数稳定后开始监测. 一般以管口作为确定测点位置的基准点, 每次测试时管口基准点必需是同一位置, 按探头电缆上的刻度分划, 均速提升.每隔500mm读数一次, 并做记录.待探头提升至管口处.旋转180°后, 再按上述方法丈量测, 以消除测斜仪自身的误差.2 测试数据处置1)计算原理通常使用的活动式测斜仪采纳带导轮的测斜探头, 探头两对导轮间距500mm, 以两对导轮之间的间距为一个测段.每一测段上、下导轮间相对水平偏差量可通过下式计算获得.创作时间：二零二一年六月三十日创作时间：二零二一年六月三十日创作时间：二零二一年六月三十日(3-1)式中：—上、下导轮间距；—探头敏感轴与重力轴夹角.测段n相对起始点的水平偏差量 , 由从起始点起连续测试获得的累计而成, 即(3-2)式中：—起始测段的水平偏差量（mm）；—测点n相对起始点的水平偏差量（mm）.（a）测斜管形状曲线测斜仪单次测试获得的是测斜仪上、下导轮间相对水平偏差量, 按式(3-2)计算获得的是测点n相对起始点的水平偏差量, 如果将起始点设在测斜管的一端（孔底或孔口）, 以上、下导轮间距（0.5m）为测段长度, 则将每个测段沿深度连成线就构成了测斜管形状曲线.（b）测斜管水平位移曲线（侧向位移曲线）若将测段n第j次与第j-1次的水平偏差量之差暗示为（）, 则即为测段n本次水平位移量, 沿深度的连线就构成了测斜管本次水平位移曲线.若将测点n第j次与初度的水平偏移量之差暗示为（）, 则即为测段n累计水平位移量, 沿深度的连线就构成了测斜管累计水平位移曲线.用公式可暗示为：(3-3)式（3-3）即为以测斜管底部测斜仪下导轮为固定起算点（假设不动）深层侧向变形计算公式.如果以测斜管顶部为固定起算点, 因为测斜仪测出的是以测斜管顶部上导轮为起算点, 因此深层侧向变形计算还要叠加上导轮（管口）水平位移量 .计算公式为：(3-4)2）实际计算在实际计算时, 因读数仪显示的数值一般已经是经计算转化而成的水平量, 因此只需按仪器使用说明书中告知的计算式计算即可, 分歧产家生产的测斜仪其计算公式各不相同.要注意的是, 读数仪显示的数值一般取 =500mm作为计算长度.3工程算例创作时间：二零二一年六月三十日五、注意事项(1) 因测斜仪的探头在管内每隔0.5m测读一次, 故对测斜管的接口位置要精确计算, 防止接口设在探头滑轮停留处.(2) 测斜管中有一对槽口应自上而下始终垂直于基坑边线, 若因施工原因致使槽口转向而不垂直于基坑边线, 则须对两对槽口进行测试, 然后在同一深度取矢量和.(3) 测点间距应为0.5m, 以使导轮位置能自始至终重合相连, 而创作时间：二零二一年六月三十日。

监测测斜仪CX-06A使用说明书-用户

监测测斜仪CX-06A使用说明书-用户目录第1章概述 (3)1.1 系统组成 (3)1.2 性能指标 (4)第2章系统原理 (6)2.1 测头结构描述 (6)2.2 系统原理 (7)第3章测读仪的使用 (9)3.1 主菜单介绍 (9)3.2 按键操作 (9)3.3 记录管理 (9)3.4 工程设置 (14)3.5 通讯 (16)3.6 其他 (16)第4章数据处理软件的使用 (19)4.1 安装与卸载 (19)4.2 数据库格式转换 (20)4.3 软件初始设置 (21)4.4 软件界面窗口介绍 (22)4.5 测孔配置 (23)4.6 记录管理 (25)4.7 图表分析 (27)4.8 通讯 (33)4.9 系统设置 (35)第5章维护保养及故障诊断 (38)5.1 常见故障诊断及排除 (38)5.2 使用后的保养 (39)5.3 率定 (39)5.4 各连接器针脚定义 (40)第6章售后服务 (41)第1章概述CX系列钻孔测斜仪是专门用于岩土地基位移测量的仪器。

适用于各种岩土地基横向位移的测量，如水利库坝、堤防、岩土边坡、城市建设地基、基坑开挖、打桩、铁路、公路交通边坡、煤田、矿井、电力建设以及各种地下结构工程的内部水平位移的测量。

在城市建设中，存在着深层土体位移的现象，测斜仪的测量数据可以反映出支护结构位移和应力的变化及基坑形状，从而可以知道周围建筑设施的安全状况。

测斜仪对于工程建设的安全施工和长期稳定性检测都是十分必要的，它的应用日益受到重视，许多地方已经制订或正在制订有关规范，明确要求在较深基坑施工中必须进行水平位移的监测。

1.1系统组成CX系列钻孔测斜仪系统由测头、测读仪、数据处理软件三大部分组成。

1.1.1测头测头是测斜仪系统的核心，其内部装有精密传感器，用以敏感不同深度测点相对于地垂线之间的角度，进而计算出各测点之间的位移变化量。

测斜仪系统的测量精度取决于测头的测量精度，测头中的核心部件是石英挠性加速度计。

水平位移监测方案

水平位移监测方案文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-水平位移监测方案一、精度选择按照设计要求，对照《工程测量规范》（GB 50026-2007），选用三等水平位移监测网进行检测，可以满足精度要求。

表1-1 水平位移基准网的主要技术指标表1-2 水平角方向观测法的技术指标（1）观测原理：如下图所示，如需观测某方向上的水平位移PP′，在监测区域一定距离以外选定工作基点A，水平位移监测点的布设应尽量与工作基点在一条直线上。

沿监测点与基准点连线方向在一定远处（100~200m）选定一个控制点B，作为零方向。

在B点安置觇牌，用测回法观测水平角BAP，测定一段时间内观测点与基准点连线与零方向间角度变化值，根据δ=△β*D/ρ（式中D为观测点P至工作基点A的距离，ρ=206265）计算水平位移。

（2）精度分析：由小角法的观测原理可知，距离D和水平角β是两个相互独立的观测值，所以由上式根据误差传播定律可得水平位移的观测误差：水平位移观测中误差的公式，表明：①距离观测误差对水平位移观测误差影响甚微，一般情况下此部分误差可以忽略不计，采用钢尺等一般方法量取即可满足要求；②影响水平位移观测精度的主要因素是水平角观测精度，应尽量使用高精度仪器或适当增加测回数来提高观测度；③经纬仪的选用应根据建筑物的观测精度等级确定，在满足观测精度要求的前提下，可以使用精度较低的仪器，以降低观测成本。

优点：此方法简单易行，便于实地操作，精度较高。

不足：须场地较为开阔，基准点应该离开监测区域一定的距离之外，设在不受施工影响的地方。

由此可知，对仪器测角精度的要求，取决于监测点距离站点的远近。

距离越远，则要求测角精度越高。

根据现场踏勘布点，最远监测点距离站点不超过50m，对照《工程测量规范》，选用三等或四等水平位移监测网进行检测，可以满足精度要求。

本次实习采用测小角法测量三等水平位移监测网进行检测。

建筑物主体倾斜监测技术修增加详细监测步骤

建筑物主体倾斜监测技术修增加详细监测步骤建筑物主体倾斜是建筑物结构发生变形的现象之一，如果未及时监测和修复，可能会引发建筑物倒塌等严重后果。

因此对建筑物主体倾斜进行监测显得尤为重要。

本文将介绍建筑物主体倾斜监测技术，并增加详细监测步骤。

建筑物主体倾斜监测技术建筑物主体倾斜监测技术旨在通过安装倾斜测量仪器，实时监测建筑物的倾斜情况。

常见的测量仪器包括倾斜仪、水平仪、激光测距仪等。

因为建筑物主体倾斜可能是由于土地沉降、地震、风等因素引起的，所以在监测的时候应该注意排除其他因素的影响，才能准确监测建筑物的倾斜情况。

监测步骤针对于建筑物主体倾斜监测，一般分为以下5个步骤：1.设计监测方案在监测过程中，首先需要设计监测方案。

监测方案包括了监测点的选择，监测仪器类型的选择，监测周期的确定等内容。

需要根据具体情况，比如建筑物的高度、外墙形态，来确定监测点和监测仪器的部署方案，并且制订日常监测的周期安排。

2.建立基准点在监测过程中，需要建立基准点来作为参照。

基准点可以选择地面上某个固定地点。

在测量过程中，需要先以基准点为参考，然后对建筑物周边的监测点进行测量。

3.安装测量仪器安装测量仪器是放置在建筑物周边的测量设备，比如倾斜仪、水平仪和激光测距仪等。

在安装测量仪器时要注意，设备应该牢固地固定在建筑物的表面上，使其不会受到其他外部因素的干扰，以便测量结果更加准确。

4.实时监测在安装完测量仪器之后，需要对监测结果进行实时监测。

监测数据会先被提交到后台数据库，然后通过专业的软件进行数据收集和分析，生成专业的分析报告，发现异常情况及时报警。

5.分析监测结果监测有效期结束之后，需要对监测数据进行统计和分析。

对于数据的分析包括对每一个监测点的倾斜角变化情况的分析，将其与基准点的数据进行比较，以找出可能存在的斜度问题。

如果发现建筑物的倾斜超标，需要立即进行维护和修复，防止出现更大的安全隐患。

建筑物主体倾斜监测是建筑物安全监测的重要组成部分。

倾斜监测实施细则

倾斜监测实施细则一、引言倾斜监测是指对建筑物、桥梁、堤坝等工程结构进行倾斜角度的实时监测和记录，以及对倾斜角度变化进行分析和评估的过程。

本文旨在制定倾斜监测实施细则，以确保倾斜监测工作的准确性和可靠性。

二、监测设备选择1. 根据监测对象的特点和要求，选择适合的倾斜监测设备，包括倾斜仪、测斜仪、倾斜传感器等。

2. 确保所选设备具有高精度、稳定性和可靠性，并符合国家相关标准和规范。

三、监测点布设1. 根据工程结构的特点和监测目的，合理确定监测点的位置和数量。

2. 监测点应覆盖整个工程结构的关键部位，以确保监测数据的全面性和代表性。

3. 监测点的布设应避免干扰因素，如振动源、磁场等。

四、监测方案制定1. 制定详细的监测方案，包括监测频率、监测时段、监测参数等。

2. 监测方案应根据工程结构的特点和监测目的进行合理确定，以确保监测数据的准确性和可比性。

五、监测数据采集与处理1. 采集监测数据应使用专业的监测设备，并确保数据的准确性和完整性。

2. 监测数据的处理应按照事先确定的方法进行，包括数据的校正、滤波、平滑等。

3. 监测数据应及时上传到监测中心，并进行实时监测和记录。

六、监测数据分析与评估1. 对监测数据进行分析和评估，包括数据的趋势分析、异常点的识别等。

2. 根据监测数据的分析结果，及时采取相应的措施，以确保工程结构的安全性和稳定性。

七、监测报告编制1. 按照监测方案的要求，编制监测报告，包括监测数据的总结和分析结果的说明。

2. 监测报告应具有清晰的结构和准确的数据，以便工程管理人员和相关专家进行参考和决策。

八、监测记录保存1. 监测数据和监测报告应按照规定的格式和要求进行保存，以备后续查询和分析。

2. 监测记录的保存时间应根据相关法律法规和规范要求进行确定。

九、监测结果的应用1. 根据监测结果，及时采取相应的措施，以确保工程结构的安全性和稳定性。

2. 监测结果还可用于工程设计的优化和改进，以提高工程结构的性能和可靠性。

项目导轮式固定测斜仪安装

江西飞尚科技有限公司导轮式固定测斜仪安装指导说明江西飞尚科技有限公司系统集成部1.产品介绍FS-GGC1导轮式固定测斜仪（如图1）主要用于边坡、尾矿、地铁基坑以及大坝等基础设施内部土体位移的长期自动化监测。

导轮式固定测斜仪按其工作原理有压电式、电阻应变片式、差动电容式、钢弦式等多种。

目前我司采用的是差动电容式测斜仪，其精度较高，测试数据稳定可靠，操作简便，适合各种环境。

图1 产品外观2.产品原理本公司测斜仪通过测量被测点偏移角度值，利用三角函数换算得到该点位置的位移大小。

导轮式固定测斜仪测量角度核心部件为一个基于MEMS技术开发生产的高精度双轴倾角传感器（如图2，其中箭头代表X、Y轴方向），器件内部包含了硅敏感微电容传感器以及ASIC集成电路。

FS-GGC1导轮式固定测斜仪通过内部倾斜传感器测量地球的重力加速度在X、Y轴上分量来对倾角进行测量。

也就是说倾斜传感器所测量到的重力加速度分量等于倾斜角度的正弦(sin) ×1g （如图3），通过逆运算就能得到角度数据。

如果所测量到的重力加速度分量为0g，那么倾斜角就为0°。

图2图33. 安装方法3.1安装工具及辅材用于测斜仪监用于钢丝绳扣用于扎带修剪用于钢丝绳剪用于测斜管切用于丈量线缆及钢丝绳长度用于吊装测斜用于钢丝绳紧用于线缆绑扎线缆接头电气线缆接头防水3.2 安装前准备3.2.1仪器配线长度确认及分类3.2.1.1 测斜仪出厂配线长度确认方法（1）确认管长根据设计方案确认测点测斜孔孔深为h米，那么测斜管管长应为h+0.2米（如图4），见4.2.4；（2）确定最下方及最上方测斜仪安装位置a.若是独立安装（只安装测斜仪，下同），管内布设于最下方测斜仪应距离管底0.5米，最上方测斜仪距离管口0.7米（如图5）；b. 若是混合安装（渗压计同测斜仪混合，下同），底部渗压计距离管底0.5米，与渗压计相邻的测斜仪距离渗压计0.5米,也就是说最底部的测斜仪距离管底1米，最上方测斜仪距离管口0.7米（如图6）；0.7m图50.7m图6（3）确定测斜仪安装间距a. 若导轮式固定测斜仪是独立安装，测斜仪本身长度0.5米，则测斜仪安装间距l 1=h+0.2 − 0.5+0.7 −0.5nn −1（式中h 为孔深，n 为孔内测斜仪布设个数，l 1为测斜仪安装间距）；b. 若导轮式固定测斜仪是混合安装，测斜仪本身长度0.5米，则测斜仪安装（式中h为孔深，n为孔内测斜仪布设个数，间距l2=h+0.2−1+0.7−0.5nn−1l2为测斜仪安装间距）；（4）确定测斜仪管口预留线长度测斜管管口各测斜仪预留线缆长度为3米，以便于接线；（5）确定各测斜仪线缆长度L n=n−1×0.5+l+0.7+3式中：n ---为测斜仪序号，由管口至管底方向测斜仪序号依次为1、2……n；L n ---为测斜仪出厂配线长度；注：对于线长有小数的，应进位取整数，各测斜孔内如有线长相近（不超过4米），应尽量统一，统一原则是线短的向线长统一，比如CX1、CX2、CX3测斜孔2号位测斜仪配线长度为7米，CX4、CX5、CX6测斜孔3号位测斜仪配线长度全为9米，可统一为9米。

房屋地基沉降检测方案测斜仪的应用

房屋地基沉降检测方案测斜仪的应用房屋地基沉降是指建筑物地基结构下沉的现象，可能会对建筑物的安全性和稳定性产生影响。

因此，进行地基沉降检测对于建筑物的安全运营至关重要。

本文将介绍一种常用的地基沉降检测方法，即使用测斜仪进行检测的方案。

一、测斜仪的概述测斜仪是一种专用仪器，用于测量地面或结构物的倾斜角度和沉降值。

它由测斜传感器、数据采集装置和数据分析软件组成。

测斜传感器通常是通过设置在被测量物体上的，可以实时监测倾斜角度的变化，并将数据传送给数据采集装置。

数据采集装置会将测量到的数据进行记录和分析，最终用于评估地基沉降的程度。

二、测斜仪的应用场景测斜仪广泛应用于建筑物、桥梁、土方工程等结构物的沉降检测中。

在房屋地基沉降检测中，测斜仪可以实时监测地基的倾斜情况，提供准确的沉降数据，为评估房屋结构安全性和工程稳定性提供重要依据。

三、测斜仪的使用步骤1. 安装测斜传感器：首先，在被测量的建筑物地基上安装测斜传感器。

传感器的安装位置应该是具有代表性的点，以确保获得准确的倾斜数据。

2. 连接数据采集装置：将测斜传感器与数据采集装置进行连接，并确保传感器能够正常传输数据。

3. 数据采集和记录：启动数据采集装置，开始记录测斜仪传感器获取的倾斜角度数据。

采集的数据可以存储在数据采集装置内部或传输到外部存储设备中。

4. 数据分析和处理：使用相应的数据分析软件对采集到的数据进行处理和分析。

可以绘制倾斜曲线图和沉降图，以便直观地了解地基沉降的情况。

5. 结果评估和报告编写：根据数据分析结果，对地基沉降情况进行评估，并编写详细的报告。

报告应包含沉降数据、分析结果和建议措施，以指导后续的工程处理。

四、测斜仪的优势和局限性1. 优势：a. 高精度：测斜仪能够提供高精度的倾斜角度和沉降数据，帮助准确评估地基沉降情况。

b. 实时监测：测斜仪可以实时地监测地基的变化，及时发现问题并采取相应的措施。

c. 数据处理方便：使用专业的数据分析软件，可以对采集到的数据进行快速处理和分析。

地下工程和深基坑安全监测预警系统测斜仪测量作业指导书

地下工程和深基坑安全监测预警系统测斜仪测量作业指导书(一)适用对象1.支护结构深层水平位移。

2.土体深层水平位移(二)参考规范标准1.《工程测量规范》（GB 50026-2007）2.《建筑变形测量规范》（JGJ8-2007）3.《建筑基坑工程监测技术规范》（GB 50497-2009）4.《建筑基坑支护技术规程》(JGJ120-2012)(三)测量方法及仪器操作（Singo测斜仪）1.结合图纸，内业设置好所要监测的站点名及信息。

2.测量操作(1)连接测头，电缆和Datamate读数仪，将控制电缆的接头插入Datamate读数仪的插座里。

转到Datamate读数仪按下“ENTER”键，显示主菜单。

(2)选择“Read”，然后选择“Record” 。

(3)在列表中选择适当的安装孔。

(4)按下“ENTER”检查安装参数没有改变，一般情况下不需要改变。

(5)最后Datamate读数仪显示开始的深度（底部深度）。

(6)将探头的高轮放置在A0的方向放入测斜管，将测头沉入测斜管底部或者放入到开始深度。

等10分钟后开始测量（以便测头的温度与周围的温度一致），提起测头到起始深度，观察显示，当读数稳定的时候（看到三个方格时）按下“ENTER”键记录读数。

(7)待Datamate读数仪蜂鸣后，提起测头到下一个深度。

刚刚记录的读数现在显示在底线上。

提起测头到下一个深度（深度显示在显示屏的顶部）等待读数稳定后，按下“ENTER”记录读数。

(8)重复这个过程直到记录下测斜管的顶部的读数。

Datamate读数仪显示一个菜单，选择“Continue”。

(9)现在Datamata读数仪显示第2次测量的起始深度，将测头从测斜管中取出并旋转180度以便低轮指向A180方向，放入探头沉入测斜管底部，置于开始深度以下。

(10)提起测头到起始深度，等待读数稳定，然后按下“ENTER”记录读数。

(11)重复这个步骤，直到测量到测斜管的顶部，并且记录下最后一个读数，从菜单里选择“DONE”然后取出测头，便完成一根测斜管的测量。

建筑物水平位移监测中的测斜仪原理

建筑物水平位移监测中的测斜仪原理在建筑物的施工和维护过程中，为了确保结构的安全性和稳定性，水平位移的监测是至关重要的。

测斜仪作为一种常用的监测仪器，可以有效地测量建筑物的水平位移。

本文将介绍测斜仪的原理、使用方法和在建筑物监测中的应用。

一、测斜仪的原理测斜仪是一种测量水平位移的传感器，其原理基于测量建筑物倾斜角度的变化。

其主要构成部分包括倾角传感器、信号放大器和数据处理单元。

（可以对于这些构成部分分成小节来描述）1. 倾角传感器：倾角传感器是测斜仪的核心部件，用于测量建筑物相对于水平面的倾斜角度。

倾角传感器通常采用质量均匀分布的陀螺仪原理或基于电子测量的原理。

当建筑物发生倾斜时，倾角传感器能够感知到变化，并将其转化为电信号输出。

2. 信号放大器：信号放大器用于放大倾角传感器所输出的微弱电信号，以便后续的数据处理和分析。

信号放大器能够将电信号放大到一定的范围，以提高对倾斜角度的测量精确度。

3. 数据处理单元：数据处理单元用于对信号放大器输出的电信号进行处理和分析。

一般情况下，数据处理单元会将原始的电信号转化为倾斜角度值，并将其保存或传输给监测系统进行进一步的数据分析和处理。

二、测斜仪的使用方法使用测斜仪进行建筑物水平位移监测通常需要以下步骤：1. 安装测斜仪：将测斜仪安装在建筑物的指定位置，通常是在建筑物的关键节点或有可能发生位移的部位。

安装时需要确保测斜仪与建筑物的表面保持良好的接触，并固定牢固，以避免误差和干扰。

2. 校准测斜仪：在使用测斜仪前需要进行校准，以确保其测量结果的准确性和可靠性。

校准过程可以通过参考点或已知倾斜角度进行，根据实际情况选择合适的方法。

3. 进行实时监测：一旦测斜仪安装和校准完成，即可开始实时监测建筑物的水平位移。

监测数据可以通过连接到监测系统或数据采集设备进行实时传输和记录。

4. 数据分析和处理：监测数据的分析和处理是建筑物水平位移监测的重要环节。

通过对测斜仪测得的倾斜角度数据进行趋势分析、异常检测和数据比对等方法，可以判断建筑物是否存在水平位移以及位移的趋势和程度。

测斜仪使用说明书

头。
测斜仪由敏感部件、壳体、导向轮、引出电缆及显示仪表组成。图 1 为测
1
2
图1
1－敏感部件；2－壳体；3－导向轮；4－引出电缆
敏感部件由应变梁及重锤组成一个弹性摆。梁上贴有组成全桥的电阻应变
片（四片）。如图 2,图 3 所示。
R1 R2 1
2
θ
图2
1－应变梁；2－重锤 R1，R2，R3，R4 应变片
3
R1+⊿R1
R3-⊿R3
4
R4-⊿R4 X(D)
R2+⊿R2 输
出
白(B)
绿(C)
图3
2
桥
压
红(A)
应变片 R1,R2 贴在应变梁的一侧,R3,R4 贴在另一侧,位置与 R1,R2 对应。当测头与铅直轴倾斜一角度时（见图 2）,这时应变梁产生弯曲变形,R1,R2 两应变片承受拉应变,而 R3,R4 两应变片产生与 R1,R2 应变片应变量相等的压应变。采用静态电阻应变仪可以测得应变梁的这一应变值设为 ,由力学知识可知,它与转角的正弦成正比,设测头标距（两导向轮间的距离）为 L,则可测得测头两导向轮间水平方向的相对位移 X
BC-1 型应变式测斜仪
使用说明书
河海大学建工仪器部
2005 年 10 月修订
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，通力根1保过据护管生高线产中敷工资设艺料技高试术中卷0资不配料仅置试可技卷以术要解是求决指，吊机对顶组电层在气配进设置行备不继进规电行范保空高护载中高与资中带料资负试料荷卷试下问卷高题总中2体2资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况1卷中下安，与全要过，加度并强工且看作尽护下可1都关能可于地以管缩正路小常高故工中障作资高；料中对试资于卷料继连试电接卷保管破护口坏进处范行理围整高，核中或对资者定料对值试某，卷些审弯异核扁常与度高校固中对定资图盒料纸位试，置卷编.工保写况护复进层杂行防设自腐备动跨与处接装理地置，线高尤弯中其曲资要半料避径试免标卷错高调误等试高，方中要案资求，料技编试术写5、卷交重电保底要气护。设设装管备备置线4高、调动敷中电试作设资气高，技料课中并3术试、件资且中卷管中料拒包试路调试绝含验敷试卷动线方设技作槽案技术，、以术来管及避架系免等统不多启必项动要方高式案中，；资为对料解整试决套卷高启突中动然语过停文程机电中。气高因课中此件资，中料电管试力壁卷高薄电中、气资接设料口备试不进卷严行保等调护问试装题工置，作调合并试理且技利进术用行，管过要线关求敷运电设行力技高保术中护。资装线料置缆试做敷卷到设技准原术确则指灵：导活在。。分对对线于于盒调差处试动，过保当程护不中装同高置电中高压资中回料资路试料交卷试叉技卷时术调，问试应题技采，术用作是金为指属调发隔试电板人机进员一行，变隔需压开要器处在组理事在；前发同掌生一握内线图部槽纸故内资障，料时强、，电设需回备要路制进须造行同厂外时家部切出电断具源习高高题中中电资资源料料，试试线卷卷缆试切敷验除设报从完告而毕与采，相用要关高进技中行术资检资料查料试和，卷检并主测且要处了保理解护。现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。

水平测斜仪

1.介绍Bsil-C12B固定式（水平）沉降仪设计用于长期监测大坝、基础墙、回填料等类似建筑结构的沉降变形。

仪器的基本原理是利用在建筑物内部钻孔，将倾斜仪传感器装入标准的测斜管中，以测量建筑物或结构内部的沉降状态。

在钻孔内安装多只倾斜仪可以更加准确的监测建筑物或构筑物内部的变形情况，见图1。

连接杆图1 –Bsil-C12B传感器示意图1.1.沉降仪传感器原理传感器内有1组MEMS（微型机电系统）传感器密封在壳体内部。

传感器上部有一个安装支架，可与滑轮组件固定。

一个滑轮为定滑轮（固定轮），另一个滑轮具有弹性，保证传感器在有凹槽的测斜管内位置居中，并可沿测斜管滑动，且不会整体旋转。

传感器下端有一个突出的部件，可与连接杆固定。

电缆由测斜管的管口引出。

仪器内部装有热敏电阻，用以测量温度。

2.安装2.1初步检验标准系统传感器在安装之前应进行检验。

每只传感器都有一张率定表，表上给出了输出电压与倾角之间的关系。

将传感器电缆接入数据采集系统，或Bsil-TLT1读数仪（见第3节）。

红与黑组导线为电源输入，黑（B）与白（A）为电压输出。

通过改变传感器位置粗略观察传感器读数是否正常，传感器应该有稳定的读数。

温度电缆为绿与黑一组导线，可以通过欧姆表来测量电阻，对比表B-1查出温度值，以确定环境温度。

或直接使用Bsil-1-RO-VW-3读数仪测量温度。

绝缘性能也可通过欧姆表来测量，绿与黑导线之间的电阻在25℃时应为3000Ω（见表B-1）。

任何导线与外壳之间的电阻应大于2兆欧。

图2 Bsil-C12B MEMS 固定式水平沉降仪安装示意图2.2Bsil-C12B组装Bsil-C12B MEMS型固定式水平沉降仪安装时应安装于标准测斜管（两队凹槽）中垂直的凹槽中。

1．第一只传感器按下面步骤安装：将第一段连接管接到底部滑轮组件（不带万向节装置）上，这段管的长度以设计的尺寸为准（某些情况下，两根以上的管可用连接件连在一起）。

装配式建筑施工水平监测与调整方法

装配式建筑施工水平监测与调整方法随着现代建筑技术的不断发展，装配式建筑在各地得到了广泛应用。

而在装配式建筑施工过程中，如何进行水平监测并及时调整是保证建筑质量的关键。

本文将介绍几种常用的装配式建筑施工水平监测与调整方法。

一、传统水平调整方法传统的水平调整方法通常包括使用水准仪和测量仪器进行实时监测，然后通过调整支撑点来实现对装配体的水平校正。

这种方法操作简单，成本较低，并且精度较高。

但是由于需要人工操作，在大型项目中可能会比较繁琐且耗时。

二、激光雷达扫描监测法激光雷达扫描监测法是一种基于光学原理的高精度三维检测技术，可以实时获取和记录各个装配体的空间位置坐标。

通过将激光雷达与计算机软件相结合，可以对获取的数据进行可视化分析和处理，从而更加直观地了解整个构件组合体系所存在的问题，并针对性地进行水平调整。

三、振动感知监测法振动感知监测法采用了加速度传感器等装置，通过检测模块在使用中产生的不同振动信号来判断各个部件的水平状态。

这种方法可以实时监测装配体是否发生倾斜变形，并且可以提供警报功能以及相应的自动调整控制系统，从而能够迅速响应并调整施工中出现的问题。

四、高精度导线传感器监测法高精度导线传感器监测法是一种利用导线传感器进行水平监测和调整的方法。

该方法以地面上铺设悬空导线为基准，通过将装配体与导线进行差异化比较和数据分析，从而确定误差和偏移量，并通过自动控制设备对装配体进行实时调整。

这种方法操作简便方便，并且具有较高的精度和稳定性。

五、无人机航拍技术随着无人机技术的快速发展，无人机航拍技术在建筑施工领域也得到了广泛应用。

通过搭载相机或者激光扫描仪等设备，可以对装配式建筑进行高空全景拍摄和三维扫描，从而实现对装配体的水平监测。

无人机航拍技术具有成本较低、操作简便等优势，并且可以在一定程度上提高施工效率。

综上所述，装配式建筑施工水平监测与调整方法多种多样，每种方法都有其各自的特点和适用环境。

在实际应用中，需要根据具体的项目要求和条件选择合适的监测与调整方案，并结合实际情况进行综合考虑。

测斜管安装技术

测斜管安装操作要点1 概述PVC 高精度测斜管是用于跟测斜仪探头结合，实施监测基坑围护结构不同深度处的水平位移。

测斜管一般长度为2m /根或4m/根两种规格，使用时需要一根一根地连接到设计的长度。

测斜管与测斜管接头采用凹凸槽连接，并用自攻螺丝固定。

测斜管内有供测斜仪探头定向的90°间隔的导槽，测斜管结构及构造见图1。

2 验收与保管⑴ 收货验收时检查测斜管、接头管及顶底盖的数量与清单是否一致，有没有破损，如有问题，一般应在7日内与供货方联系更换或补充。

⑵ 验收后的测斜管应拆开包装，放在房间内保存，避免日晒雨淋；每根错开接头处一层一层的平放铺开，防止弯曲变形。

搬运时小心轻放。

⑶ 根据安装计划计算所需测斜管、接头管及顶底盖的数量，用多少往现场运多少，在现场安装过程中也应小心轻放，并避免暴晒，防止测斜管高温变软，产生弯曲变形。

3 安装与埋设导槽测斜管管体接头管凹凸槽图1 测斜管结构及构造（1）钻孔采用工程钻探机，一般采用φ108cm钻头钻孔，为了使管子顺利地完装到位一般都需比安装深度深一些，它的原则是每10米多钻深0.5米，即10米+0.5米=10.5米，20米+1米=21米，以此类推。

要求：钻孔深度要进入强风化岩2米。

（2）清孔钻头钻到预定位置后，不要立即提钻，需把泵接到清水里向下灌清水，直至泥浆水变成清混水为止，再提钻后立即安装。

（3）安装安装的全过程可分为三步a、管子的连接：管子一般长度为2米/根，4米/根两种，连接的方法是采用插入连接法，首先拿起一根测斜管，在没有外接头的一端套上底盖，用三只M4×10自攻螺钉探紧，(这是每孔最下面的一节管子)就可向孔内下管子了，下一节，再向外接头内插一节管，这时必须注意的是一定要插到管子端平面相接为止，再用三只M4×10自攻螺钉把它固定好，才算该接头连接完毕，按此方法一直连接到设计的长度。

b、调正方向：管子安装到位后，需要调正方向后才能回填，调正方向的要求是，管子内壁上有两对凹槽，首先需把孔口以上那节测斜管上的外接头拿掉(松开三只螺钉就可以拿掉了)才能看清管内凹槽，需要把管内的一对凹槽垂直于测量面就可以了，转动管子就可以实行，一人转不动时，可用多人，转动前可先把管子向上提起后再转动对准，对准后再把管子压到位，方向就调正好了盖上盖子，拧好螺钉就可以回填。

柔性测斜仪在边坡变形监测中的应用

柔性测斜仪在边坡变形监测中的应用及经济性比较◎ 李灿松湛江市中粤岩土工程检测有限公司栗佳辉广东红海人力资源有限公司陈自强湛江市中粤岩土工程检测有限公司摘要：边坡工程监测是工程建设运行中重要的监测部分，柔性测斜仪作为深层水平位移自动化监测的一种手段具有一定的优点。

首先介绍了柔性测斜仪的基本原理及组成；再通过该方法与人工测斜仪监测的技术对比，确认柔性测斜仪的安装使用更为方便，监测结果可以真实反映边坡实际变形情况；最后通过两种监测方法的成本对比分析，提出柔性测斜仪较传统人工监测的成本优势及进一步展望。

关键词：柔性测斜仪；深部变形监测；成本边坡是工程中重要的组成部分，处理不当会引起崩溃、滑坡等工程问题，造成严重的经济损失和安全问题。

为了保证边坡的稳定，除采取适当的工程措施之外，还需要进行边坡变形监测，方便及时掌握边坡的变形发展方向、大小及发展趋势；了解潜在滑动体滑动面及主要滑动区域内不同部位、不同岩体的变形及发展情况[1-2]。

长期以来，在边坡的变形监测中常使用人工测斜仪观测测斜管的方式进行深层水平位移的监测，该测量技术使用较为成熟，但该方法所得精度与操作人员的熟练程度有关，并且无法做到远程监控[3]。

自动化观测可用柔性测斜仪实现，以便全天候进行实时监测。

本文针对湛江市引调水工程边坡深层水平位移人工和自动化两种监测方法，从技术安装使用、经济性等方面进行对比分析。

以湛江引调水工程等别为Ⅱ等大（2）型工程中取水口边坡测斜监测项目为例，在取水口边坡两侧分别布置深层水平位移观测点（测斜管），分别采用柔性测斜仪和滑动测斜仪进行观测，并对两种仪器进行对比分析。

深层水平位移测点均采用钻孔安装埋设外径为Φ70m m、导槽扭转角≤0.2°/m的ABS管。

1.柔性测斜仪的基本原理及组成柔性测斜仪又称阵列位移计，其基本原理是通过加速度计测量重力加速度在不同的轴向上的数据来反应出对应轴与重力方向的角度，通过角度的变化从而计算对应的长度杆的位移量。
