小功率调频接收机的设计
调频接收机的设计1

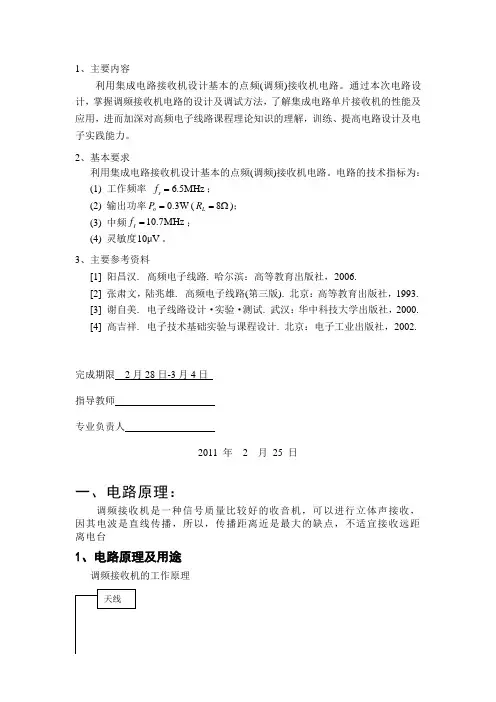

1、主要内容利用集成电路接收机设计基本的点频(调频)接收机电路。
通过本次电路设计，掌握调频接收机电路的设计及调试方法，了解集成电路单片接收机的性能及应用，进而加深对高频电子线路课程理论知识的理解，训练、提高电路设计及电子实践能力。
2、基本要求利用集成电路接收机设计基本的点频(调频)接收机电路。
电路的技术指标为： (1) 工作频率 6.5MHz s f =； (2) 输出功率0.3W o P =(8L R =Ω)； (3) 中频10.7MHz I f =； (4) 灵敏度10μV 。
3、主要参考资料[1] 阳昌汉. 高频电子线路. 哈尔滨：高等教育出版社，2006.[2] 张肃文，陆兆雄. 高频电子线路(第三版). 北京：高等教育出版社，1993. [3] 谢自美. 电子线路设计·实验·测试. 武汉：华中科技大学出版社，2000. [4] 高吉祥. 电子技术基础实验与课程设计. 北京：电子工业出版社，2002.完成期限 2月28日-3月4日 指导教师 专业负责人2011 年 2 月 25 日一、电路原理：调频接收机是一种信号质量比较好的收音机，可以进行立体声接收，因其电波是直线传播，所以，传播距离近是最大的缺点，不适宜接收远距离电台1、电路原理及用途调频接收机的工作原理图一 调频接收机组成框图一般调频接收机的组成框图如图一所示。
其工作原理是：天线接受到的高频信号，经输入调谐回路选频为f1，再经高频放大级放大进入混频级。
本机振荡器输出的另一高频 f2亦进入混频级，则混频级的输出为含有f1、f2、（f1+f2）、（f2-f1）等频率分量的信号。
混频级的输出接调频回路选出中频信号（f2-f1），再经中频放大器放大，获得足够高增益，然后鉴频器解调出低频调制信号，由低频功放级放大。
由于天线接收到的高频信号经过混频成为固定的中频，再加以放大，因此接收机的灵敏度较高，选择性较好，性能也比较稳定。
5-11小功率调频
摘要：作为通信系统的核心，射频技术越来越重要：本文研制一套射颁发射系统，包括收发信机、天线设备（含馈线），输入输出设备（如话筒、耳机等）、供电设备（如直流稳压电源）等。
根据技术指标我们进行了本次设计, 将高频单元电路组合实现满足工程实际要求的整机电路，主要以振荡、调频、缓冲、放大等。
介绍丁调频发射机的制作方法及其工作原理，给出了系统组成框图及系统电路组成，该发射机能实现音额信号在80 JHz-103NIHz频段内的频率调制，并可以利用调频收音机接收到清楚的话音。
关键词：小功率微型调频发射机分频信号载波调频波发射机Abstract:As the core of the communication system .RF technology is more and more important. The system generally includes transceiver equipments , antenna equipments(including feeder), input and output equipments(such as speakers. Head Phones, etc). and Power equipment(such as DC Power).This paper introduces a method of making micro-frequency modulation emitting machines well As work principle of the machine . which is install-mented and debugged .The frequency modulation of audio signal in 80MHz- '130MHz is realized by adjusting cut off frequency of the loop filter. which ensures the realization of the system.Keywords:micro-frequency modulation-emitting machine. Sound wave. carry wave. Frequency modulation wave.目录一、引言 (1)二、发射机原理 (3)第一章绪论1.1研究意义小功率发射机采用直接调频方式，其中高频振荡级主要是产生频率稳定、中心频率符合指标要求的正弦波信号，且其频率受到外加音频信号电压调变；缓冲级主要是对调频振荡信号进行放大，以提供末级所需的激励功率，同时还对前后级起有一定的隔离作用，为避免级功放的工作状态变化而直接影响振荡级的频率稳定度；功放级的任务是确保高效率输出足够大的高频功率，并镄送到天线进行发射。
小型调幅接收机 设计报告
学号：0909121 2011 - 2012 学年第一学期《通信电路》课程设计报告题目：小型调幅接收机专业：电子信息工程班级：09电信二班姓名：指导教师：成绩：电气工程系2011年12 月15日课 程 设 计 任 务 书一、设计目的通过本课题设计巩固已学的理论知识，能够使我们建立无线电接收机的整机概念，了解接收机整机各单元电路之间的关系及相互影响，从而能正确设计、计算接收机的各个单元电路：高频放大级、主振级、中放级、检波级及音频放大器的参数设计、元器件选择、电路的焊装与调试。
初步掌握小型调幅波接收机的调整及测试方法。
二、设计任务采用分离元件或集成电路设计一个小型调幅接收机，三、具体要求载波频率：f 0=10.7MHz ； 输出功率：P Omax ≥0．25W ；检波效率：ηd >80％±5％； 包络失真系数：γ≤1％；负载电阻：R L =8Ω； 频率稳定度：0f f ≤5×10—4； 电源电压：Ec=12V 。
目前调频式或调幅式接收机，一般都采用超外差式，它具有灵敏度高、工作稳定、选择性好及失真度小等优点。
此次课程设计选用的是超外差式电路组成的调幅接收机。
调幅制无线电广播分做长波、中波和短波三个大波段，我国只有中波和短波两个大波段的无线电广播。
接收机由输入回路、变频级、中放级、检波电路、低频放大级和功率放大级组成，接收机接收天线将广播电台播放的高频调幅波接收下来，通过变频级把外来的各调幅波信号变换成一个低频和高频之间的固定频率，然后进行放大，再由检波级检出音频信号，送入低频放大级放大，推动喇叭发声。
本课程设计重点介绍接收机的各级电路的结构、组成及其工作原理，设计的特点是适合家用，干扰小，信号清晰、可靠，无明显杂波。
关键词：调幅超外差接收机1.课程设计任务书 (2)2.摘要 (3)4.正文 (5)4.1超外差式工作原理图 (5)4.2各模块工作电路图及其工作原理 (5)4.2.1输入电路 (5)4.2.2变频级 (6)4.2.3中频放大级 (7)4.2.4检波电路 (8)4.2.5低频放大级 (9)4.2.6功率放大级 (10)4.2.7输出电路 (11)4.3总电路图 (12)4.4元器件选择与清单 (12)4.5心得体会 (14)5.参考文献 (14)6.附录7.评语表 (14)7.1自我评价 (14)7.2指导教师评语表 (15)正文4.1超外差式工作原理图本课程设计采用的是分立元件超外差式接收机，其工作原理图如下：图中，高频放大器由一级或多级小信号调谐放大器组成，用来放大电磁波在天线上产生的有用信号；同时，利用放大器中的谐振回路抑制其他频率的干扰信号。
调频接收机设计课程设计说明书
根据接收信号的特性，设计合适的滤波器，滤除带外干扰和噪声，提 高接收信号的信噪比。
电路原理图及PCB设计
01
原理图设计
使用专业的电路设计软件，绘制详细的电路原理图，包括微控制器、射
频前端、模数转换器、滤波器、电源管理等部分的电路连接。
02 03
PCB设计
根据电路原理图，进行PCB布局布线设计，优化电路板性能，减小信号 干扰和损耗。同时，考虑散热、机械强度、可制造性等因素，确保电路 板的稳定性和可靠性。
sizeof(float));
float* demodulated = (float*)malloc(length *
sizeof(float));
float* processed = (float*)malloc(length *
sizeof(float));
程序流程图及代码展示
• // 读取或生成调频信号数据（这里省略具 体实现）
Chapter
调试过程记录
调试前准备
熟悉接收机结构和工作原理，准备必要的测试仪器和工具，如示 波器、信号发生器、频率计等。
调试步骤
按照设计流程逐步进行调试，包括电源电路、本振电路、混频电 路、中放电路、解调电路等各个模块的调试。
调试记录
详细记录每个模块的调试结果，包括波形、幅度、频率等参数， 以便后续分析和优化。
03
硬件设计方案及实现
主要器件选型与参数设置
微控制器
选用高性能、低功耗的STM32F4系列微控制器，具有丰富的外设接 口和强大的处理能力，满足接收机复杂算法和实时性要求。
射频前端
采用高性能的射频芯片，支持宽频带接收，低噪声系数，高线性度， 确保接收信号的准确性和稳定性。
调频接收机设计
课程设计报告设计课题：调频接收机设计专业班级：学生姓名：指导教师：设计时间：摘要在人们的日常生活中，广泛使用无线广播来传达声音信息，无线广播信息的接收者．收音机，早已走入千家万户，也因此成为了无线通信技术飞速发展的起点。
无线广播的调频广播信号稳定，抗干扰能力强，声音清晰，与拨盘调谐的收音机相比，数字调谐收音机具有选台准确，可灵活地实现自动调谐选台、存台及频率指示等优点；并且采用模拟元件制作的相关设备由于工作频率较高，电路布局布线和元件参数成为其性能的关键制约因素，一旦设计成型，便难以调整更改。
若将模拟部分采用数字元件来实现，则可借助软件的优势，弥补缺点。
因此是本地无线广播的首选。
本文介绍了一种调频无线接收机的设计方法。
系统采用FPGA作为软件无线电的核心处理器，利用FPGA强大的逻辑控制及快速的运算性能，完成包括信号接收调谐、高速ADC／DAC的控制、解调、自动增益控制等部分在内的软件设计。
AbstractIn people's daily life, widespread use of radio to convey the voice message, the recipient of the wireless broadcast. Radio, already into millions of households, and thus become the rapid development of wireless communication technology to start. FM radio broadcast signal stability, anti-interference ability, clear sound, compared with the radio dial tuning, digital tuning radio station with a selected accuracy, the flexibility to automatically tune to radio stations, storage units and frequency of instruction, etc.; analog components and related equipment as a result of the production of high frequency circuit layout and component performance parameters as a key constraint, once the design of molding, it is difficult to adjust to change. If analog digital components to achieve, can the advantages of using software to make up for shortcomings. Therefore, the first choice of the local radio.This paper presents a design method of FM radio receiver. FPGA as a software radio system is the core processor, the use of FPGA logic control and fast powerful computing performance, including signal receiving tuner complete, high-speed ADC / DAC control, demodulation, automatic gain control and some other software, including design, validation results show that the receiver performance is stable, reliable, to the design intended purpose.目录一概述…………………………………………………………………………二方案设计…………………………………………………………………………三单元电路设计与参数计算………………………………………………………3.1输入调频回路………………………………………………………………3.2高频放大电路………………………………………………………………3.3混频器和本机振荡器…………………………………………………………3.4中频放大电路…………………………………………………………………3.5限幅电路………………………………………………………………………3.6鉴频电路………………………………………………………………………3.7低频放大电路…………………………………………………………………四总原理图……………………………………………………………………………五仿真与调试…………………………………………………………………………六性能特点……………………………………………………………………………七心得体会……………………………………………………………………………八参考文献……………………………………………………………………………一、概述1 工作频率范围接收机可以接受到的无线电波的频率范围称为接收机的工作频率范围或波段覆盖。
实验九小功率调频制高频发射机接收机的设计与实验
2.实验电路见前几节内容
3.发射机技术指标：
• 载波中心频率 • 调制频率
fo=10MHz F=1KHz
或话音最大频偏 • 发射机输出功率 • 强弱度效率 • 电源电压
Δ fm≥50KHz PL≥100mW（RL=75Ω ） η ≥ 60％ 12V
调频接收机设计指标要求
• 接收载频 • 接收机灵敏度 • 输出功率
4.基本命题
f0＝10MHz ≤5mV
≥100mW（负载8Ω ）
调频振荡器的调整及技术指标的测试
• 调整振荡器的工作电流为1～3mA，在输出端用示波 器观察波形，使波形无失真，调整回路参数使振荡 器的中心频率fo＝10MHz。
• 测量电源电压变化对振荡器频率的影响。
• 测量负载变化对振荡器频率的影响。
的1V以上的电压.
功率放大器的调整及主要技术指标的测试
• 测量功率放大器的静态工作点。当激励电压Ui=0时， 记下Uco、Ueo、Ub的直流电压及Ico。
• 对放大器进行调谐 当激励电压Ui=0.8V左右，调整回路电容使输
出电压Ub最大或Ico最小，并记下此时的Uco、 Ueo、Ubo及Ico、负载上的电压UL（RL=75Ω ）。 并分析功率放大器工作在那一类？
TC9307,TC9316等。
测试条件：VCC=12V，Ub=1V左右，fo＝10MHz 当回路在调谐的情况下，改变RL，测出对应的 Ico、UL值，计算输出功率，输入功率Po和效率。 • 观察调频信号的解调过程
利用鉴频实验板与调频发射机连接，连接图如
图1所示。
a.画出UΩ 、UA、UB 的波形。 b.改变UΩ 的大小，测出UB不失真的最大对应及 对应的UΩ 值。 c.改变UΩ 的频率下，观察UB的变化，得出什么 结论？
调频接收机课程设计
调频接收机课程设计一、引言调频接收机是无线通信领域中重要的设备之一，它能够接收并解调调频信号，实现信息的传输。
在调频接收机课程设计中，我们将学习调频接收机的基本原理、设计方法和实际应用。
本文将全面介绍调频接收机课程设计的相关内容。
二、调频接收机的基本原理调频接收机是基于频率调制原理工作的，它通过解调调频信号，恢复出原始信号。
调频接收机的基本原理包括信号接收、信号解调和信号处理三个主要环节。
在信号接收环节，调频接收机通过天线将调频信号转换为电信号，并进行初步放大；在信号解调环节，调频接收机通过解调电路将调频信号解调为基带信号；在信号处理环节，调频接收机通过滤波、放大、限幅等处理手段对基带信号进行进一步处理。
三、调频接收机的设计方法调频接收机的设计方法包括硬件设计和软件设计两个方面。
硬件设计主要涉及到电路选型、滤波器设计、放大器设计等；软件设计主要涉及到信号解调算法设计、信号处理算法设计等。
在调频接收机的硬件设计中，需要根据具体需求选择合适的电路元件，并进行电路连接和参数计算。
在调频接收机的软件设计中，需要根据解调和处理要求选择合适的算法，并进行编程实现。
3.1 硬件设计在调频接收机的硬件设计中，需要考虑以下几个方面： 1. 选择合适的天线：根据频率范围选择合适的天线，例如，对于广播调频信号，可以选择长波天线或短波天线； 2. 电路选型：根据信号要求选择合适的放大器、滤波器等电路元件，例如，可选择超外差电路作为解调电路； 3. 电路连接：按照电路原理图进行元件连接，确保信号能够流畅地传输； 4. 参数计算：根据具体需求计算电路参数，例如，根据频率范围选择合适的滤波器截止频率。
3.2 软件设计在调频接收机的软件设计中，需要考虑以下几个方面： 1. 解调算法设计：根据调频信号的调制方式选择合适的解调算法，例如，对于频率调制，可以选择锁相环解调算法； 2. 信号处理算法设计：根据解调后的基带信号要求选择合适的信号处理算法，例如，可以选择数字滤波算法、自适应等处理算法； 3. 编程实现：将设计好的解调算法和信号处理算法进行编程实现，实现对调频信号的解调和处理。
调频接收机课程设计(改)【可编辑范本】
《高频电子线路》课程设计说明书调频接收机设计院部：电气与信息工程学院学生姓名：谢曾闻达、刘泽仁、姚一鸣指导教师：***专业:通信工程班级:通信１102班学号：1１*****０21４１１4013４023111４0１3４0238完成时间：201３年１2月摘要信息传递是人类社会生活的重要内容，没有通信，人类社会是不可想象的，从古到今的烽火到近代的旗语,都是人们寻找快速远距离的通信手段。
今年来，电子工业发展非常惊人,当然这些进步都成了人类生活不可缺少的东西,193７年莫尔斯发明的有线电报开创了利用电传递信息的新时代,187６年贝尔发明的电话已经成为我们日常生活中通信的重要工具,1９18年,调幅无线广播、超外差接收机问世,１93６年,商业电视广播开播······伴随着人类的文明、社会的进步和科学技术的发展，电信技术也是一日千里的速度飞速发展.然而无线通信在现在的生活中更是重要,小到我们常用的手机和各种电器的遥控器等,大到航天科技都离不开发射和接收设备。
本次设计中，其目的是得到一个调频接收机。
在接收机的设计过程中,应将其分为选频网络、高频放大、变频、解调、低放和低频功放六个部分。
整个电路的设计必须注意几个方面,选择性好的级，应尽可能靠近前面，因为在干扰都不大的地方把干扰抑制下去,效果最好。
如干扰信号很大，则由于三极管的非线性,将产生严重的组合频率及其他非线性失真,这时滤除杂波比较困难。
因此,在高级接收机中,输入电路常采用复杂的高级选择电路。
为了使混频和本振分别调在最佳状态,采用单独的本振。
总得来说,设计一部接收机时必须全面考虑,妥善处理一些相互牵制的矛盾,特别要抓住主要矛盾(稳定性、选择性、失真等)，才能使得接收机有较好的指标。
关键词:调频、本振、混频、鉴频目录第１章调频接收机简介 (1)1.1调频接收的特点 (1)1。
2调频接收机的工作过程 (1)1。
课程设计---调频接收机的设计
课程设计---调频接收机的设计
调频接收机的设计
调频接收机（FMR）是一种用于接收调频（FM）信号的电路。
它的基本原理是通过一
个或多个检波器（AM）滤波器来提取调频信号，它们可以将非调频信号（如噪声）滤除掉，使只有调频信号能够经过接收机的接收集线器。
调频接收机的结构很简单，主要由振荡器、滤波器和放大器以及相关电路组成。
振荡
器有多种实现，一般采用电子频率锁定振荡器（PLL）来把调频信号转换为相位码；滤波
器用于把非调频信号滤除掉；而放大器则把调频信号放大使之能够经过接收机的接收集线器。
为了设计一种高效的调频接收机，第一步首先要确定信号源，以确定接收机的利用范围，比如调频广播的范围，以及信号的频率范围等。
然后，要设计振荡器，以精确收发指
定频段的调频信号；第三，要设计滤波器，以确保只有调频信号经过接收机；最后，设计
放大器将信号放大至足够能够经过接收机的接收集线器，使用户能够清晰的接收到信号。
由于调频接收机的功能关键，因此在设计之初，要慎重考虑要求并仔细检查每一项功
能及技术性能；有一点要特别注意，那就是尽可能地缩小振荡器整形带宽，这样可有效降
低接收机的泄漏和引入新噪声；同时，还要做好环境抗干扰，保障接收机能够正常地接收
信号。
总之，调频接收机的设计过程非常复杂，需要充分考虑多种参数，以确保它能够正常
接收到调频信号，提高用户的体验。
6.5MHz调频接收机的优化设计
功 能达 到最佳 。最 后把 解调 后 的音频 信 号送 给
Ｌ ３６对其信号进行放大， Ｍ８， 来驱动扬声器工作， 从而
完成接收机的全部工作。 １ 研发方向和技术关键 ． ２ ①采用二次变频技术， 增加接收机的稳定性；
②增 加接收 机的灵敏 度 ， 展频 带宽度 ； 扩 ③对 接收机 的静噪 电路进行 优化 。 １ ． ３主要技术 指标
ｔ ｎ ｏ ｏ ｂｅｂ ｌｎ ｅ ｏ ｂｅ ｄｆｅｅ ｔａ ｘ ｒ ａ ｌ ｅ， ｅｅ ｅ ｄ ｌ ｒｓｕ ｌｈｃｒｕｔ ｉ ｉ ｇ ａ ｌ ｅ， ｉ ｆｄ ｕ ｌ— ａａ ｃ ｄ ｄ ｕ ｌ－ ｉ ｒ ｎｉｌ ｏ ｍｉ ｅ， ｍｐｉ ｒｓ ｒｏｄ ｍｏ ｕ ￣ｏ ， ｅｃ ｉ ｉ ｌ ｔ ｍｐ ｉ ｒ ｉ ｆ ｔ ｑ ｃ ，ｍ ｉ ｎ ｉ ｆ ｉｔｇａ ｉｃｉ ｎ ｔｒｆｔｒ， ｐ ｒ ｓｏ ， ｅ ｕ ｎ ｙｓ ｌｃｉｅｃｒｕｔ ｎ ｒ ｅｃ ｐ ｃｔ ｒ ｓ ｉ ａｏ ｉ ｕｔ ｆｈ ａ ｎｅ ｒｌ ｓｒｍｉａｏ ， ｌ ｓ ｕ ｐ ｅ ｓｒ ｆ ｑ ｅ ｃ ｅｅｔ ｉｃ ｉａ ｄｔ ｅ －ａ ａ ｉ ｃｌ ｔｒｃ ｃ ｉｏ ｅｍ － ｄ ｉ ｅ ｓ ｓｒ ｖ ｈ ｏ ｏ ｌ ｒ ｔ
ｒ ｓ ｌ ｉ ｔ ｄ ｌ － ｖ ｌ ｉｃ ｉ ｗｉ ｏ ｔ ｎ ｅｆ ｒ ｎ ｅｏ ｅｉ ｇ ｅ ｕ ｎ ｙ ｅ ｕ ｔ ｓ ｏ ａ ｄ ｍｕ ｔ ｌ ｅ ｒ ｕ ｔ ｔ ｕ ｔｒｅ ｅ ｃ ｆ ｈ ｉｅ ｃ ｈ ｉ ｔ ｍａ ｅｆ ｑ ｅ ｃ ． ｒ
②频率特性 ： 通频带为 ２０ Ｈ 。 ０Ｋ ｚ
１ ． ４电路总 体框 图 由 ＭＣ ３ １Ｌ ８ ３ ６ 、Ｍ３６等组 成 的接 收机 具 有 灵 敏 度高 、 带 宽等 优点 ， 频 其总 体设 计框 图如 图
调频接收机设计课程设计说明书
《通信电子线路》课程设计说明书调频接收机设计院、部：电气与信息工程学院学生姓名：骆建郝睿专业：通信工程班级：通信1102完成时间： 2013年11月指导老师：刘海波摘要本次课程设计，其目的是得到一个简易的调频接收机。
所谓调频接收机，是指将所要接收的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率，然后再进行放大和检波。
这个固定的频率，是由差频的作用产生的。
在调频接收机的设计过程中，应将其分为选频网络、高频放大、变频、解调、低放和低频功放六个部分。
但是在设计时必须全面考虑，妥善处理一些相互牵制的矛盾，特别要抓住主要矛盾（稳定性、选择性、失真等），才能使得接收机有较好的指标。
接收机能够大大提高接收机的增益、灵敏度和选择性。
提高了动手能力，巩固已学的理论知识，能建立无线电调频接收机的整机概念，了解调频接收机整机各单元电路之间的关系及相互影响，从而能正确设计、计算调频接收机的单各元电路。
关键词：调频;混频;鉴频目录1 设计任务 (II)1.1调频接收机的主要技术指标.................... 错误！未定义书签。
1.2 设计思路................................... 错误！未定义书签。
2 调频接收机系统原理分析 (3)2.1 调频原理 (3)2.2 调频接收机原理 (4)3 设计内容 (5)3.1 高频小信号放大电路 (5)3.1.1工作原理 (5)3.1.2高频小信号放大电路图及仿真图 (5)3.2本地振荡回路 (7)3.2.1工作原理 (7)3.2.2本地振荡电路图及仿真图 (7)3.3 混频电路 (8)3.3.1工作原理 (8)3.3.2一次混频原理图及仿真图 (9)3.4 二次混频.................................... 错误！未定义书签。
3.4.1原理图及仿真图 (10)3.5斜率鉴频器——双失谐回路 (11)3.5.1工作原理 (11)3.5.2鉴频电路图及仿真图 (11)3.6低频放大电路 (11)结束语............................................. 错误！未定义书签。
调频接收机的设计与制作正文
引言社会发展到今天，现代化的通讯工具在我们的生活中显得越来越重要。
调频接收是在发射信号中取出需要接收的信息信号。
它一般由接收天线，选频电路，检波器和输出变换器四部分组成。
无线电的发送是以自由空间为传输信道，把需要传送的信息变换成无线电波传送到远方的接收点。
调频接收机是发射机输出功率越强，发射信号的覆盖范围越大，通信距离也越远。
但发射功率也不能过大，发射功率过大，不仅耗电，影响功放元件寿命，而且干扰性强，影响通话效果，还会产生辐射污染。
接收机的接收灵敏度越高，通信距离就越远。
天线的增益，在天线与机器匹配时，通常情况，天线高度增加，接收或发射能力增强。
无线电接收过程正好和发送过程相反，它的基本任务是将通过天空传来的无线电信号接收下来，并在接收端接收从天空中来的电磁波。
在同一时间，接收天线不仅接收到所需接收的无线电信号，而且也接收到若干个不同载频的无线电信号与一些干扰信号。
为了选择出所需的无线电信号，在接收机的接收天线之后要有一个选频电路，其作用是将所要接收的无线电信号取出来，并把不需要的信号滤掉，以免产生干扰。
利用一个并联LC回路的谐振特性就能够实现选频。
通过选频电路选频，将选出所需要的高频调幅波，从而送给检波器。
检波器检出原始的已调制信号，再送给扬声器使其发声。
1 绪论1.1选题的意义社会发展到今天，信息传输在人类生活中占据重要的地位。
接收机的功能是恢复用于调制发射机的原始的调制信号。
该过程称作解调，实现这一恢复功能的电路称作解调器。
鉴频器是将已调制信号变换成原始的调制信号还原成声音。
由于热、大气和人为干扰及传输和电路失真的影响，已调信号对调制信号来说，通常增加了失真与附加噪声。
对于模拟解调器，我们希望能够使失真和噪声最小，这样输出信号波形就会尽可能地接近原始信号了。
数字解调的作用是产生或恢复出与发射机输入同样类型的数字输出，且具有尽可能少的误差和正确的信号速率。
因此，模拟与数字信号解调器的性能测量方法是不同的。
小功率无线接收机的设计
前 言近年来，以信息与通信技术（ICT ）为核心的无线通信技术革命对世界各国的经济，社会与文化生活正产生着复杂而深刻的影响．由此而产生的技术变迁，经济结构变化促进了经济的增长，并推动社会加速转型[1]。
随着社会的发展，无线通信已经渗透到人们生活中的方方面面，从最初电报的发明迅速发展到现在的卫星通信、计算机网络通信等[2]。
无线接收装置是无线通信系统的重要组成部分，利用无线电电磁波实现远距离控制有悠久的历史，从60年代晶体管出现以后，才使这门技术得以空前发展并显示了神奇的作用。
现在国防工业，民用工业，科教文化，家庭日常生活等都广泛应用无线电接收技术，并越来越显示出其潜在的魅力[3]。
无线接收的发展现状 20世纪70年代以前，通信系统主要是模拟体制，20世纪70至80年代实现了模拟到数字的大转变，从系统控制到信源译码、信道译码，以及硬件实现技术都无一例外的实现了数字化．进入了20世纪90年代后，通信界又开始了一场新的无线电革命，即从数字化走向了软件化，软件无线电技术应运而生[4-5]．为了迎合社会的发展，与无线相关的技术更是竞争激烈，无线接收技术也得到了完善。
所选课题的简述调频接收机在日常生活中应用非常广泛，由于电路自身独特的优点，更受消费者的喜爱。
调频接收机按接收信号的种类不同，调频接收机可分为两种，如果调制信号为开关信号或控制信号，则接收机为调频遥控机；如果发射机的调制信号是广播信号，则接收机为调频收音机。
与调幅接收机相比，调频接收机具有较强的抗干扰能力和较宽的音域，因而被广泛使用。
本课题的任务就是设计一点频式调频接收机。
无线信号的接收，从原理上讲，是由接收天线接收从空中来的电磁波，在同一时间，接收天线不仅接收到所需接收的无线电信号，而且也接收到若干个不同载频的无线信号与一些干扰信号。
为了选择出所需的无线电信号，需要在接收机的接收天线之后要有一个选频电路，其作用是将所要接收的无线电信号取出来，把不需要的信号滤掉，以免产生干扰。
单频小功率调幅接收机设计报告
目录1.单频小功率调幅接收机工作原理及原理图 (1)2.系统主要参数与设计过程 (4)3.仿真结果 (7)4.模块设计 (10)5.总结与体会 (14)6.参考文献 (15)1.单频小功率调幅接收机系统模块及方框图单频小功率接收机方框图如图1所示：图1单频小功率条幅接收机系统模块仿真如图2所示：图2它主要由干扰信号中出取调制信号、高频放大、混频、同步检波级和低通滤波以及低频放大组成。
所谓超单频小功率调幅接收机从干扰信号中取出调制信号进行放大后再混频，将调制信号频谱搬移到465KHz再通过中频放大后进行同步检波，最后通过低通滤波器滤除高频分量取出已解调波再进行低频放大。
（1）输入回路。
从天线到变频管基级间的电路称为输入回路，其作用是接受来自空中的无线电波，从所有这些信号中选出所需要的电台信号。
（2）混频器。
它将输入回路送来的电台信号和本机振荡信号混频后，利用芯片MC1496将不同高频载波的电台信号变成固定频率的中频载波信号。
（3）中频放大级。
中频放大级器的作用似放大经过变频后的465kHz中频信号，然后将放大的中频信号送出检波器。
（4）同步检波器和低通滤波器。
它将原来调制的高频音频信号检波后产生音频信号，音频信号送出到功放级放大。
使用芯片MC1496实现同步检波功能，再通过低通滤掉高频分量得到音频信号并送到低频放大进行功放。
（5）功放级。
它将中频信号经检波后得到音频信号，再经功率放大级后放大，然后推动扬声器发出声音。
2.系统仿真主要参数与设计过程System View系统简介：System View的库资源十分丰富，包括含若干图标的基本库（Mai n Library）及专业库(Optional Library)，基本库中包括多种信号源、接收器、加法器、乘法器，各种函数运算器等；专业库有通讯（Communi cation）、逻辑（Logic）、数字信号处理（DSP）、射频/模拟（RF/An alog）等；它们特别适合于现代通信系统的设计、仿真和方案论证，尤其适合于无线电话、无绳电话、寻呼机、调制解调器、卫星通讯等通信系统；并可进行各种系统时域和频域分析、谱分析，及对各种逻辑电路、射频/模拟电路（混合器、放大器、RLC电路、运放电路等）进行理论分析和失真分析。
小功率调频接收机的设计
小功率调频接收机的设计作者：李媛赵兴宇来源：《硅谷》2011年第05期摘要：介绍小功率调频接收机设计方法。
接收机主要是利用MC3361的低电流、高灵敏度、外部元件少等特点，进行混频、中频放大、鉴频和低频功放等功能。
利用MC3361组成的小功率接收系统，大大简化电路结构。
具有电路简单、功耗小、制作简单、使用方便、性能价格比高等特点。
关键词：调频接收系统；MC3361中图分类号：H04B 文献标识码：A 文章编号：1671－7597（2011）0310040－011 调频接收系统的主要技术指标1.1 工作频率范围。
接收系统可以接收到的无线电波的频率范围称为接收机的工作频率范围。
接收系统的工作频率必须与发射机的工作频率相对应。
1.2 灵敏度。
接收系统接收微弱信号的能力成为灵敏度。
一般用输入信号电压的大小来表示。
接收的输入信号越小，灵敏度越高。
1.3 选择性。
接收系统从各种信号和干扰中选出所需信号（抑制不需要的信号）的能力称为选择性。
单位用dB表示，dB数越高，选择性越好。
1.4 频率特性。
接收系统的频率响应范围称为频率特性或通频带。
1.5 输出功率。
负载输出的最大不失真功率称为输出功率。
2 电路形式选择2.1 输入回路。
由天线接收并通过馈线送给接收系统的各种电波信号，都要先送到有谐振特性的输入回路。
输入回路是接收系统选择载频信号，尽量减少损耗地传送到下一级，并抑制接收频道以外的一切干扰信号。
对输入回路的要求：为了保证信号不产生频率失真，通频带要有适当的宽度。
为了对邻近频道信号有足够的衰减，要有一定的选择性。
2.2 高频电压放大。
在输入信号很微弱的情况下使用高频放大器。
高频放大器的形式按器件可以分为晶体管放大器、场效应管放大器和集成电路放大器。
按负载的性质可以分为谐振和非谐振放大器。
在高频范围内采用任何一种型式的高频电压放大器都可满足要求。
2.3 混频器。
混频器的作用就是将输入信号的载频与本振信号频率进行频率变换，将输入信号的载频变成固定中频的载波信号，并保持其调制规律不变。
小信号调频收音机电路的设计 毕业设计
小信号调频收音机电路的设计摘要单片机自从20世纪70年代问世以来，以极其高的性能价格比受到人们的重视和关注，所以应用很广，发展很快。
单片机的特点是体积小、集成度高、重量轻、抗干扰能力强，对环境要求不高，价格低廉，可靠性高，灵活性好，开发较为容易。
正因为单片机有如此多的优点，因此其应用领域之广，几乎到了无孔不入的地步。
在我国，单片机已被广泛地应用在工业自动化控制、自动检测、智能仪表、智能化家用电器、航空航天系统和和国防军事、尖端武器等各个方面。
我们可以开发利用单片机系统以获得很高的经济效益。
更重要的意义是单片机的应用改变了控制系统传统的设计思想和方法。
以前采用硬件电路实现的大部分控制功能，正在用单片机通过软件方法来实现。
这种以软件结合硬件或取代硬件并能提高系统性能的控制技术称为微控制技术。
例如，本文所要论述的通过单片机来控制TEA5767芯片及驱动LCD液晶显示实现FM收音并显示频率。
现在人们常使用的收音机为手动调频收台，使用较为麻烦，而且由于接收灵敏度不高，所接收的频段较窄。
本设计采用的是TEA5767芯片，它是由PHILIPS公司推出的针对低电压应用的单芯片数字调谐FM立体声收音机芯片。
TEA5767芯片内集成了完整的IF频率选择和鉴频系统，只需很少的低成本外围元件，就可实现FM收音机的全部功能。
另外，它具有高性能的RF、AGC电路，其接收灵敏度高；参考频率选择灵活；可实现自动搜台。
关键词：单片机FM收音机TEA5767AbstractThe singlechip has come out since the 1970s, compared to is valued people's and the attention by the extremely high performance price, therefore the application is very broad, the development is very quick. Monolithic integrated circuit's characteristic is the volume is small, the integration rate is high, the weight is light, antijamming ability, is not high to the environment request, the low in price, the reliability is high, the flexibility is good, the development is easier. Because just the monolithic integrated circuit has so many merits, therefore broad its application domain, arrived at the situation which nearly seizes every opportunity. In our country, the monolithic integrated circuit widely has been applied in the industrial automation control, the automatic detection, the intelligent measuring appliance, the intellectualized domestic electric appliances, the aerospace system and with the national defense military, the advanced weapon and so on each aspect. We may develop using the monolithic integrated circuit system obtain the very high economic efficiency. A more vital significance was monolithic integrated circuit's application changed the control system tradition design concept and the method. Before uses majority of control function which the hardware circuit realizes, is realizing with the monolithic integrated circuit through the software method. This kind or substitutes for the hardware by the software union hardware and can enhance the system performance the control technology to be called the micro control technology. For example, this article needs to elaborate controls the TEA5767 chip through the monolithic integrated circuit and actuates the LCD liquid crystal display to realize the FM reception and to demonstrate the frequency. Now the people often use the radio receives Taiwan for the manual frequency modulation, the use is more troublesome, moreover, because the receiving sensitivity is not high, receives the frequency band is narrow. What this design uses is the TEA5767 chip, it is promotes by PHILIPS Corporation in view of the low voltage application single chip digit harmonious FM stereophonic receiver chip. In the TEA5767 chip integrated the complete IF frequency selection and the frequency discrimination system, only need the very few low cost periphery part, be possible to realize the FM radio's complete function. Moreover, it has highperformance RF, the AGC electric circuit, its receiving sensitivity is high; The reference frequency choice is flexible; May realize searches for Taiwan automatically.Keywords：singlechip ,FM radio , TEA5767目录摘要 (I)Abstract (II)目录.............................................................................................................. I V 前言.............................................................................................................. V I 1 FM收音机概述 (2)1.1 发射系统的简单概述 (2)1.2 接收系统的简单概述 (2)1.3典型数字式收音机模块组成 (3)1.4 收音机的调制方案简单介绍和该方案原理简单介绍 (4)1.4.1 收音机的调制方案简单介绍 (4)1.4.2 调频广播收音机的原理 (6)2 方案论证与硬件选择 (8)2.1 本方案涉及到的硬件选择 (8)2.2无线芯片的选择 (8)2.2.1 TEA5767方案选择 (9)2.2.2 TEA5767的IIC总线 (9)2.3控制模块 (9)2.3.1 STC89C52外形和引脚 (10)2.3.2 STC89C52主要功能 (11)2.3.3 STC89C52的控制电路 (11)2.4功放模块 (14)2.4.1 TDA2822基本信息 (14)2.4.2 TDA2822工作特点 (16)2.5液晶显示频率 (17)2.5.1 Nokia5110液晶简单简介 (17)2.5.2 Nokia5110液晶特点 (19)2.5.3使用Nokia5110液晶理由 (20)2.5.4 SPI总线 (20)2.6电源模块 (22)3 TEA5767芯片介绍 (23)3.1 TEA5767芯片简介 (23)3.2 TEA5767寄存器描述 (25)3.3 FM模块介绍 (30)3.4 I2C总线简介 (31)4 硬件电路设计 (35)4.1微控制器模块 (36)4.2 FM模块 (37)4.3功放模块 (38)4.4液晶显示模块 (38)4.5 按键模块 (39)4.6电源模块 (39)5 软件设计 (41)5.1 软件设计思想和流程图 (41)5.2 程序 (43)5.2.1 主程序 (43)5.2.2 IIC实现 (55)6 硬件电路调试与检测 (60)6.1 硬件装配 (60)6.3系统测试 (60)7 结论与心得 (61)8 感言........................................................................ 错误！未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小功率调频接收机的设计
李媛赵兴宇
（武汉工业职业技术学院湖北武汉 430064）
摘 要：介绍小功率调频接收机设计方法。
接收机主要是利用MC3361的低电流、高灵敏度、外部元件少等特点，进行混频、中频放大、鉴频和低频功放等功能。
利用MC3361组成的小功率接收系统，大大简化电路结构。
具有电路简单、功耗小、制作简单、使用方便、性能价格比高等特点。
关键词：调频接收系统；MC3361
中图分类号：H04B 文献标识码：A 文章编号：1671－7597（2011）0310040－01
1 调频接收系统的主要技术指标频信号，经输入调谐回路选频为f1，再经高频放大级放大进入混频级。
本
机振荡器输出的另一个高频信号f2也进入混频级，则混频级的输出为含有
1.1 工作频率范围。
接收系统可以接收到的无线电波的频率范围称为
f1、f2、（f1+f2）、（f1-f2）等频率分量的信号。
混频级的输出接调谐接收机的工作频率范围。
接收系统的工作频率必须与发射机的工作频率相
回路选出中频信号（f1-f2），再经中频放大器放大，获得足够高的增对应。
益，然后经鉴频器解调出低频调制信号，由低频功放级放大。
由于天线接
1.2 灵敏度。
接收系统接收微弱信号的能力成为灵敏度。
一般用输入
收到的高频信号经过混频成为固定的中频，再加以放大，因此接收机的灵信号电压的大小来表示。
接收的输入信号越小，灵敏度越高。
敏度较高，选择性较好，性能也比较稳定。
1.3 选择性。
接收系统从各种信号和干扰中选出所需信号（抑制不需
3 MC3361简介
要的信号）的能力称为选择性。
单位用dB表示，dB数越高，选择性越好。
1.4 频率特性。
接收系统的频率响应范围称为频率特性或通频带。
3.1 MC3361低功率调频中频信号处理系统。
MC3361是一个包括振荡
1.5 输出功率。
负载输出的最大不失真功率称为输出功率。
器、混频器、限幅放大器、正交检波器、滤波放大器、静噪电路、扫描控
2 电路形式选择制和静噪开关在内的单片低功率FM、IF信号处理系统，它是用于窄频带调
频（FM）的双转换通信器件。
MC3361备有16引脚、双列直插塑料封装和
2.1 输入回路。
由天线接收并通过馈线送给接收系统的各种电波信
16引脚、表面安装微型封装形式。
号，都要先送到有谐振特性的输入回路。
输入回路是接收系统选择载频信
3.2 特性。
2.0V-8.0V工作电压。
低电流：在Vcc=
4.0（DC）时，42mA 号，尽量减少损耗地传送到下一级，并抑制接收频道以外的一切干扰信
（典型值）；高灵敏度：2.0uV（于－3dB限幅中典型值）；外部元件少；号。
对输入回路的要求：为了保证信号不产生频率失真，通频带要有适当
工作于60MHz。
的宽度。
为了对邻近频道信号有足够的衰减，要有一定的选择性。
3.3 应用。
1）无绳电话。
2）窄带接收机。
3）远程控制。
2.2 高频电压放大。
在输入信号很微弱的情况下使用高频放大器。
高
4 利用MC3361完成接收过程
频放大器的形式按器件可以分为晶体管放大器、场效应管放大器和集成电
路放大器。
按负载的性质可以分为谐振和非谐振放大器。
在高频范围内采将MC3361的内部振荡电路与Pin1、Pin2外接晶体等元件构成石英晶体用任何一种型式的高频电压放大器都可满足要求。
振荡器，利用石英晶体振荡器可以进一步提高振荡频率的稳定度。
从
2.3 混频器。
混频器的作用就是将输入信号的载频与本振信号频率进MC3361的Pin输入的中频信号和二本振的本振信号在MC3361内部的第二混行频率变换，将输入信号的载频变成固定中频的载波信号，并保持其调制频器中进行混频，然后从Pin3输出。
混频器的作用是将已调信号的载频变规律不变。
混频器有晶体三极管混频器、二极管混频器、场效应管混频换成另一载频，变换后新载频已调波的调制类型（调幅、调频等）和调制器、模拟乘法器构成的混频器等。
至于选用哪种药根据需要而定。
参数（如调制频率、调制系数等）均不变。
本电路的混频差额为：
2.4 本机振荡。
本机振荡器就是产生频率为f L的等幅振荡信号，然后10.7000M-10.245M=0.455MHz，即455KHz的第二中频信号。
从Pin3输出的将信号送入混频器与输入信号的各个频率分量进行混频，并由混频器的输第二中频信号的频谱相当丰富，这就需要用陶瓷滤波器将其从中滤出。
选出选频回路选出f1=f L－f0的中频信号及上下边频分量。
本机振荡的电路形出的455KHz的第二中频信号，经Pin5送入MC3361内部的限幅放大器。
式可以采用电容三点式电路和晶体振荡器。
Pin8接鉴频LC网络或陶瓷滤波器，其中选用的电阻为阻尼电阻，他的作用
2.5 中频放大器。
中频放大器的任务是将混频器的输出信号进行电压是降低有载Q值，展宽带宽。
Pin12-Pin15为载频检测和电子开关电路，通放大，以满足鉴频器的输入信号幅度要求。
根据混频器输出的中频频率确过外接少量的元件即可构成载频检测电路，用于调频接收机的静噪控制。
定中频放大器的型式。
一般选用的中频放大器有晶体三极管调谐放大器、MC3361内部还置有一级滤波信号放大器，加上少量的外接元件可组成有源场效应管调谐放大器、集成放大器等。
选频电路，为载频检测电路提供信号，该滤波器Pin10为输入端，Pin11为
2.6 鉴频器。
鉴频器是完成调频信号的解调。
鉴频电路可分为三类，输出端。
Pin6和Pin7为第二中放级的退偶电容。
第一类是调频-调幅调频变换型。
这种类型的鉴频器可以有双失谐回路鉴利用MC3361内部强大的功能，可以使电路具有外围元件少，电路结构频器、相位鉴频器、差分峰值鉴频器等。
第二类是相移乘法器。
这种类型简单，所占空间少等优点，在二次变频的通讯接收设备拥有广泛的市场。
的鉴频器可以用模拟乘法器构成。
第三类是脉冲均值型。
这种类型的鉴频
参考文献：
器有脉冲计数式鉴频器。
[1]张义方、冯建华，高频电子线路，哈尔滨工业大学出版社，2002.9.
以上调频接收机各个方框图内的单元电路，都可以采用分立元件或集
[2]杨翠娥，高频电子电路实验与课程设计，哈尔滨工程大学出版社，成电路组成调频接收系统，在此之外也可以使用单片调频接收系统。
2002.7.
[3]黄志伟，天线发射与接收电路设计，北京航空航天大学出版社，
2004.5.
作者简介：
李媛（1980-），女，汉族，湖北武汉人，学士，武汉工业职业技术学图1 调频接收机框图
院，工程师；赵兴宇（1983-），男，满族，黑龙江人，学士，武汉工业职业技调频接收机的组成框图如图1所示。
其工作原理是：天线接收到的高术学院，助教。
