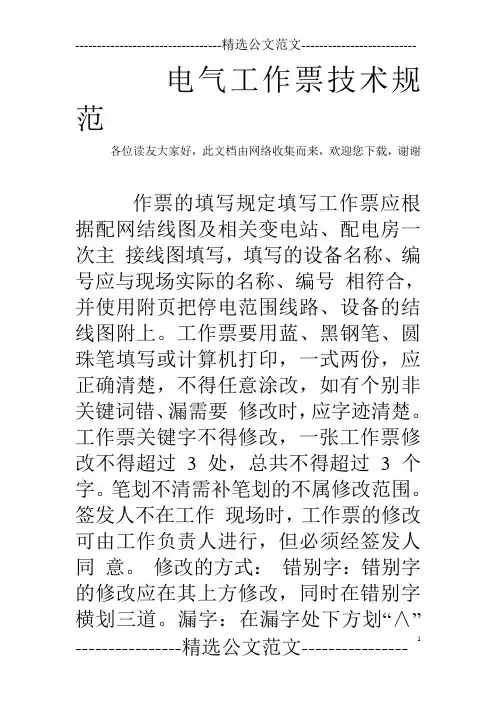

南方电网公司电气工作票技术规范(发电、变电部分)

南方电网公司《电气工作票技术规范(发电、变电部分)》

范围

1.1本标准规定了中国南方电网有限责任公司系统各单位控股及管理的发电、变电、调度、通信、自动化工作中的电气工作内容。

1.2 本标准适用于中国南方电网有限责任公司系统发电、变电、调度、通信、自动化运行部门的电气工作。

1.3 中国南方电网有限责任公司系统的用户变电站、自备发电厂的电气工作可参照本标准执行。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

中华人民共和国安全生产法

中华人民共和国电力法

GBl4285—1993 继电保护和安全自动装置技术规程

DL408—1991 电业安全工作规程(发电厂和变电所电气部分)

DL409--1991 电业安全工作规程(线路部分)

DL558—1994电业生产事故调查规程

DL／T 559—1994 220kV～500kV电网继电保护装置运行整定规程

DL／T755—2001 电力系统安全稳定导则

电力工业技术管理法规

电网调度管理条例

继电保护和电网安全自动装置现场工作保安规定

继电保护和安全自动装置运行管理规定

3 术语和定义

3.1 术语

电气工作票：是指在已经投入运行的电气设备上及电气场所工作时，明确工作人员、交待工作任务和工作内容，实施安全技术措施，履行工作许可、工作监护、工作间断、转移和终结的书面依据。

工作票签发人：是指确认工作必要性、工作人员安全资质和工作票上所填安全措施是否正确完备的审核签发人员。

工作负责人：是指组织、指挥工作班人员完成本项工作任务的责任人员。

工作监护人：是指不参与具体工作，负责监督和看护工作成员的工作行为是否符合安全标准的责任人员。

值班负责人(值长)：是指变电站(发电厂)当值运行的指挥者，掌握变电站(发

电厂)电气设备运行状态，负责受理工作票，对工作范围内现场安全措施是否满足安全要求负责的人员。

工作许可人：是指变电站(发电厂)当值的运行人员，在值班负责人的指挥下完成各项安全措施，负责办理工作许可、中断、转移和终结手续的人员。

工作班人员：是指参与该项工作的工作成员。

外单位人员：是指与设备所属单位无直接行政隶属关系，从事非生产运行职责范围内工作的设备、设施维护工作人员或基建施工人员。

双签发：是指外单位人员在变电站(发电厂)办理工作票，工作票已经本单位工作票签发人签发后，由变电站（发电厂）或主管部门的工作票签发人审核签发（即会签）的程序。双签发时变电站（发电厂）或主管部门的工作票签发人也称为工作票会签人。

一次设备：是指直接执行电网中发、输、变、配电主要工作任务的设备，包括生产和转换电能的设备、接通或断开电路的开关电器、限制故障电流和防御过电压的电器、接地装置及载流导体。

二次设备：是指为确保电网和一次设备的安全、稳定运行，完成对一次设备运行测量、监视、控制和保护工作任务的设备总称。

一个电气连接部分：是指电气装置的一个单元中，其中用隔离开关（刀闸）和其他元件截然分开的部分以及相应的二次部分。

双重命名：按照有关规定确定的电气设备中文名称和编号。

计划工作时间：是指不包括设备停、送电操作及安全措施实施时间的设备检修时间。

事故抢修：指设备、设施发生事故或出现紧急状况时，为迅速恢复正常运行而将故障或异常设备、设施进行处理的工作（不含事故后转为检修的工作）。

3.2操作常用动词

合上：是指各种断路器（开关）、隔离开关通过人工操作使其由分闸位置转为合闸位置的操作。

断开：是指各种断路器（开关）、隔离开关通过人工操作使其由合闸位置转为分闸位置的操作。

装设地线：是通过接地短路线使电气设备全部或部分可靠接地的操作。

拆除地线：是指将接地短路线从电气设备上取下并脱离接地的操作。

投入或停用、切换、退出：是指使继电保护、安全自动装置、故障录波装置、变压器有载调压分接头、消弧线圈分接头等设备达到指令状态的操作。

取下或投上：是指将熔断器退出或嵌入工作回路的操作。

投上或切除：是指将二次回路的连接片接入或退出工作回路

的操作。

插入或拔出：是指将二次插件嵌入或退出工作回路的操作。

悬挂或取下：是指将临时标示牌放置到指定位置或从放置位置移开的操作。

3.3设备状态定义

3.3.1一次设备状态

运行状态：是指设备或电气系统带有电压，其功能有效。母线、线路、断路器、变压器、电抗器、电容器及电压互感器等一次电气设备的运行状态，是指从该设备电源至受电端的电路接通并有相应电压(无论是否带有负荷)，且控制电源、继电保护及自动装置正常投入。

热备用状态：是指该设备已具备运行条件，经一次合闸操作即可转为运行状态的状态。母线、变压器、电抗器、电容器及线路等电气设备的热备用是指连接该设备的各侧均无安全措施，各侧的断路器全部在断开位置，且至少一组断路器各侧隔离开关处于合上位置，设备继电保护投入，断路器的控制、合闸及信号电源投入。断路器的热备用是指其本身在断开位置、各侧隔离开关在合闸位置，设备继电保护及自动装置满足带电要求。

冷备用状态：是指连接该设备的各侧均无安全措施，且连接该设备的各侧均有明显断开点或可判断的断开点。

检修状态：是指连接设备的各侧均有明显的断开点或可判断的断开点，需要检修的设备已接地的状态，或该设备与系统彻底隔离，与断开点设备没有物理连接时的状态。在该状态下设备的保护和自动装置、控制、合闸及信号电源等均应退出。

3.3.2二次设备状态

运行状态：是指其工作电源投入，出口连接片连接到指令回路的状态。

热备用状态：是指其工作电源投入，出口连接片断开时的状态。

冷备用状态：是指其工作电源退出，出口连接片断开时的状态。

检修状态：是指该设备与系统彻底隔离，与运行设备没有物理连接时的状态。

4 总则

本标准贯彻“安全第一、预防为主”的方针，遵循“保人身、保电网、保设备”的工作原则。

本标准可以直接指导现场电气工作标准的制定，有关电气工作必须严格执行本标准。

配网(农网)的电气工作票及标准由各运行单位参照本标准制定相应标准。5工作票执行要求

5．1 一般规定

5．1．1 电气设备上及电气场所的工作分为四类：

a)全部停电工作；

b)部分停电工作；
