论述石油天然气管道的焊接方法及焊接工艺

论述石油天然气管道的焊接方法及焊接工艺

论述石油天然气管道的焊接方法及焊接工艺摘要:焊接质量是油气建设项目稳定、安全运行的重要保证。

阐述了石油天然气建设工程钢制设备和管道的主要焊接方法和质量控制,介绍了钢材的分类和应用,焊接材料的分类和选择。

本文件从项目管理的角度,阐述了焊接工艺和焊工资格考试的要点,总结了焊接质量控制程序和要点。

关键词:焊接方法;焊接工艺;质量控制;无损检测;1.焊接方法及应用石油天然气设备及工艺管道、长输管道的焊接均为熔化焊,焊接包括焊条电弧焊、钨极气体保护焊、自保护药芯焊丝半自动焊、熔化极气体保护电弧焊(自动焊)[1]。

由于电弧焊条使用灵活、方便、价格低廉,广泛应用于所有施工现场。

钨极气体保护焊接的优点,焊接机械性能好,主要适用于现场工艺管道的封底焊.半自动和自动焊接由于效率高,主要应用于长管道焊接。

2 母材金属材质及主要用途由于长管道、站内工艺管道、钢结构支架、设备容器多为钢制,本文件仅供讨论。

钢大致可分为四类:Ⅰ、Ⅱ、Ⅲ、Ⅳ四个类别。

Ⅰ类钢包括碳素钢;Ⅱ类钢指低合金高强度钢;Ⅲ类钢主要有铬钼钢、铁素体钢、马氏体钢;Ⅳ类钢主要为奥氏体钢及奥氏体与铁素体双相钢。

石油天然气建设工程主要使用的是Ⅱ类、Ⅲ类钢中的优质碳素钢、低合金高强度钢、耐热钢、低温钢和不锈钢等。

碳钢主要分为普通碳钢和优质碳钢。

普通碳钢主要品牌:Q215、Q235、Q245R、Q275。

主要应用有钢结构、管道支座、容器支座等结构支撑构件,可用于制造压力贮器。

添加合金微量元素的优质碳钢提高了强度和强度,特别是Q295、Q345、Q420、20、20G、L415、L450、L485等主要品牌。

L415、L450钢管(符合API X60、X70标准)、Q295、Q345、Q420钢管粘结强度高,20G为锅炉用钢[2]。

合金高强度钢具有耐热钢、不锈钢、低温钢等特殊性能。

耐高温钢具有抗氧化性和足够的强度,同时具有良好的耐热性。

合金元素,主要是铬、钼,一般不超过总数量的5%,品牌12 CRMO、12 CRMOV、15 CRMO等。

石油天然气管道施工方案

石油天然气管道施工方案

石油天然气管道施工方案1、施工测量1)交按桩由总承包单位(下称总公司)工程师及监理工程师对各个桩号的施工部位进行桩交接,我方根据已交接的桩对应施工图纸进行放线定位,定位完成报总公司工程师和监理工程师进行基线复核,总公司工程师及监理工程师验收后组织开挖施工。

2)高程控制根据施工图纸及总公司工程师与监理工程师确认的方案进行所建构筑物的高度控制;竖向标高的引测传递,主要是沿坡体用水准仪和钢尺垂直向上逐层引测标高。

2、各分部桩号详细方案2.1GHHCa001+162〜GHHCa002+75 号桩,挡土墙施工2.1.1±方工作本处施工场地为鱼塘。

1.基础土方开挖及土方回填,基槽土方开挖,根据施工图尺寸要求放线定位,采用人工挖土,在条件允许且经总公司工程师和监理工程师同意的可采用挖土机开挖,在开挖施工前应对输气管线进行全面了解,不得危及管线的安全。

土方开挖时应根据施工场地的实际情况,根据已测量落实的标高控制组织施工,实行开挖或回填。

2.本处为鱼塘堤坝修复施工,基础应置于原已开挖的管线底部并加深0.3m,由于土质为新近回填土,土质较为松软,基槽开挖的放坡系数按0.33考虑,开挖时应视土的稳定性而作适当的调整;如果土质松软应采用打木桩与挡土板进行支护,防止出现大面积塌方或造成伤亡事故。

基槽土方开挖完成,报监理工程师及总公司工程师进行基槽验收;合格后才能进入下工序施工。

3.土方回填前要做好各分部分项工程的隐蔽验收工作,未经同意隐蔽的工程不得回填土。

4.填土必须符合图纸要求,图纸没明确要求的应符合规范规定的标准。

2.1.2砌筑施工1.根据主管部门测定的砂浆配全比设计报告,按配合比设计用量投料调制砂浆,在材料投放前要会同监理工程师按配合比要求秤料,并根据现场材料情况测定含水率,对秤料进行详细的书面记录。

砂浆调制工艺流程见附表一。

2.本桩号水保施工主要为挡土墙的石砌体工程,砌体施工图是在《线路构筑物一般地区水工保护砌石护岸》(建-8023/6)通用图的基础上,结合场地实际情况而编制的适合本桩号地点的施工图。

燃气工程中管道焊接施工工艺要点

燃气工程中管道焊接施工工艺要点

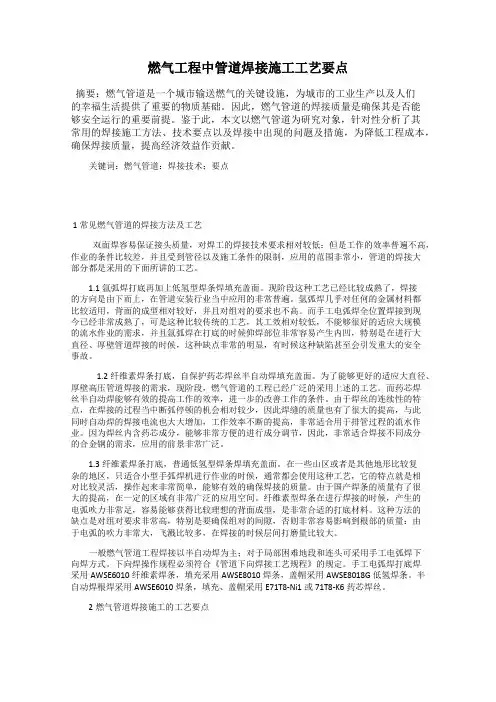

燃气工程中管道焊接施工工艺要点摘要:燃气管道是一个城市输送燃气的关键设施,为城市的工业生产以及人们的幸福生活提供了重要的物质基础。

因此,燃气管道的焊接质量是确保其是否能够安全运行的重要前提。

鉴于此,本文以燃气管道为研究对象,针对性分析了其常用的焊接施工方法、技术要点以及焊接中出现的问题及措施,为降低工程成本,确保焊接质量,提高经济效益作贡献。

关键词:燃气管道:焊接技术;要点1常见燃气管道的焊接方法及工艺双面焊容易保证接头质量,对焊工的焊接技术要求相对较低;但是工作的效率普遍不高,作业的条件比较差,并且受到管径以及施工条件的限制,应用的范围非常小,管道的焊接大部分都是采用的下面所讲的工艺。

1.1氩弧焊打底再加上低氢型焊条焊填充盖面。

现阶段这种工艺已经比较成熟了,焊接的方向是由下而上,在管道安装行业当中应用的非常普遍。

氩弧焊几乎对任何的金属材料都比较适用,背面的成型相对较好,并且对组对的要求也不高。

而手工电弧焊全位置焊接到现今已经非常成熟了,可是这种比较传统的工艺,其工效相对较低,不能够很好的适应大规模的流水作业的需求,并且氩弧焊在打底的时候仰焊部位非常容易产生内凹,特别是在进行大直径、厚壁管道焊接的时候,这种缺点非常的明显,有时候这种缺陷甚至会引发重大的安全事故。

1.2纤维素焊条打底,自保护药芯焊丝半自动焊填充盖面。

为了能够更好的适应大直径、厚壁高压管道焊接的需求,现阶段,燃气管道的工程已经广泛的采用上述的工艺。

而药芯焊丝半自动焊能够有效的提高工作的效率,进一步的改善工作的条件。

由于焊丝的连续性的特点,在焊接的过程当中断弧停顿的机会相对较少,因此焊缝的质量也有了很大的提高,与此同时自动焊的焊接电流也大大增加,工作效率不断的提高,非常适合用于排管过程的流水作业。

因为焊丝内含药芯成分,能够非常方便的进行成分调节,因此,非常适合焊接不同成分的合金钢的需求,应用的前景非常广泛。

1.3纤维素焊条打底,普通低氢型焊条焊填充盖面。

天然气管线施工方案

天然气管线施工方案

天然气管线施工方案天然气管线施工方案一、工程概况该项目是一项新建天然气管道的施工工程。

管道起点为供气站点,经过若干地区,最终到达用户终点。

整个管道工程全线长度约100公里。

二、施工准备(一)施工人员施工队伍需配备有一支技术水平高、经验丰富的施工队伍。

施工队伍成员要经过专门培训,并持有相关证书。

(二)材料采购按照设计要求,提前采购所需的天然气管道材料,并确保材料符合相关标准。

(三)设备准备准备必要的施工设备,如挖掘机、管道连接机、焊接机等。

(四)施工现场准备对施工区域进行调查,确保无遗留物、障碍物等,在施工现场做好安全警示标志。

三、施工方案(一)地面准备1. 挖掘沟槽:根据设计要求,在预定的地点挖掘出符合管道尺寸要求的沟槽。

2. 清理沟槽:清除沟槽内的泥土和杂物,确保沟槽内部干净。

(二)管道敷设1. 确定管道敷设方向:根据设计要求和地形地貌,确定管道的敷设方向,并确保管道与地势的匹配。

2. 安装管道支架:在沟槽底部安装管道支架,确保管道的稳定性。

3. 敷设管道:将管道逐段置于管道支架上,并进行连接。

4. 排水:在管道敷设完毕后,及时进行排水处理,确保管道内部干燥。

5. 覆土和复原:在管道敷设完毕后,将挖掘的土方恢复原状,并进行压实处理。

(三)管道焊接1. 管道连接:将管道段按照设计要求进行焊接连接,确保焊口牢固、密封性好。

2. 焊接检测:对焊缝进行检测,确保管道连接质量。

3. 防腐蚀处理:对焊接部位进行防腐蚀处理,以提高管道的使用寿命。

(四)管道测试1. 压力测试:在所有焊接和连接工作完成后,对管道进行压力测试,以验证其耐压性能。

2. 漏气测试:在管道通过压力测试后,进行漏气测试,以确保管道无漏气现象。

(五)施工记录与验收1. 施工记录:对施工过程进行详细的记录,包括施工日期、施工人员、施工情况等。

2. 施工验收:根据相关标准和规范,对施工质量进行检查和验收,确保工程质量达到要求。

四、安全措施1. 施工人员必须佩戴个人防护装备,并参加相关安全培训。

天然气管道工程焊接工艺施工方案

天然气管道工程焊接工艺施工方案

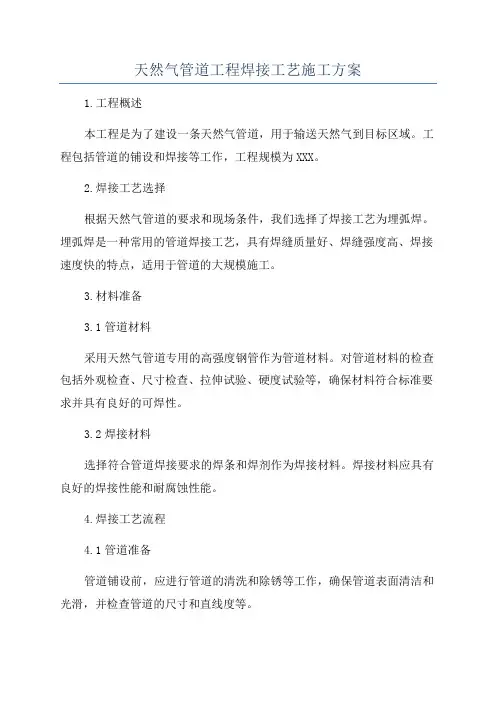

天然气管道工程焊接工艺施工方案1.工程概述本工程是为了建设一条天然气管道,用于输送天然气到目标区域。

工程包括管道的铺设和焊接等工作,工程规模为XXX。

2.焊接工艺选择根据天然气管道的要求和现场条件,我们选择了焊接工艺为埋弧焊。

埋弧焊是一种常用的管道焊接工艺,具有焊缝质量好、焊缝强度高、焊接速度快的特点,适用于管道的大规模施工。

3.材料准备3.1管道材料采用天然气管道专用的高强度钢管作为管道材料。

对管道材料的检查包括外观检查、尺寸检查、拉伸试验、硬度试验等,确保材料符合标准要求并具有良好的可焊性。

3.2焊接材料选择符合管道焊接要求的焊条和焊剂作为焊接材料。

焊接材料应具有良好的焊接性能和耐腐蚀性能。

4.焊接工艺流程4.1管道准备管道铺设前,应进行管道的清洗和除锈等工作,确保管道表面清洁和光滑,并检查管道的尺寸和直线度等。

4.2焊接准备焊接前应进行焊接工艺试验,确定焊接电流、电压、焊接速度等参数,同时进行焊缝加工和配合件的准备工作。

4.3焊接操作将管道焊接到一定长度后,进行焊缝的准备工作,包括焊缝坡口的加工等。

使用埋弧焊机进行焊接,按照焊接工艺规范进行焊接操作,保证焊缝的质量。

4.4焊后处理焊接完毕后,对焊缝进行焊后处理,包括热处理和焊缝的清理工作。

焊后处理的目的是消除焊接应力、提高焊缝性能,并确保焊接接头的防腐蚀性能。

5.质量控制5.1焊接人员焊接人员应持有相关证书,并经过培训合格,拥有一定的焊接经验。

施工过程中,应严格按照焊接规范操作,保证焊接质量。

5.2过程控制焊接过程中需要进行焊接参数、焊缝加工、焊接设备和材料的检查,确保焊接质量的达标。

5.3检测与验收焊接完毕后,进行非破坏性检测和力学性能试验等,对焊接接头进行检测和验收,确保焊接接头的质量符合规范要求。

6.安全措施在工程施工中,操作人员应严格遵守相关安全操作规程,佩戴个人防护装备,进行现场安全培训,确保施工过程的安全。

以上为天然气管道工程焊接工艺施工方案的大致内容,具体施工过程中还需根据实际情况进行调整和补充。

天然气管道工程管道焊接施工方案

天然气管道工程管道焊接施工方案

天然气管道工程管道焊接施工方案
一、简介
天然气管道工程,是一种重要的管道设施,在管道工程中,焊接施工是管道安装最重要的环节,直接影响管道系统的使用和安全性,所以在进行管道焊接施工时,必须有一套严格可行的焊接施工方案,确保管道工程的质量和安全性。

二、焊接施工方案内容
1.管道焊接原则
(1)原则上,天然气管道焊接施工要求采用满足有关规定确定的焊接材料和工艺,并且使用满足规定的夹具和支撑设备。

(2)施工单位实施焊接施工时必须负责检查管件和焊接技术资料,确保设备和焊接技术资料的正确性,确保焊接技术资料和工作现场实际情况的一致性。

2.焊接材料
管道内的焊接材料必须满足规定的要求,选用适当的焊接材料,建议采用铸造钢焊材或锻压焊材,满足ISO848、美国油气管道协会STD.3046A (API5L),DIN2609等要求。

3.焊接要求
(2)焊头厚度的控制要求,管节的厚度要满足设计要求,管道截面上的焊头厚度不得低于允许的最低值,而且不允许出现断口、裂纹等现。

天然气管道施工方案

天然气管道施工方案

燃气管道施工方案一、工程概况:1.工程简况:本高压管道是乌什县振兴天然气有限公司天然气利用工程的一部分。

输送介质为天然气,输送温度为常温。

天然气高压输气管道的设计压力为4.0 MPa。

管材采用材质为L360,管道外径及壁厚为Φ168×6mm。

管道外防腐采用挤出聚乙烯3层复合结构加强防腐,防腐层在工厂内预制成型。

管道到采用牺牲阳极法进行阴极保护。

2.质量目标:质量目标:工程质量等级100%合格,质量优良率≥90%以上。

3.安全目标:杜绝重大安全事故,月负伤率小于千分之零点四,争创“无伤工程”。

4.工期目标:燃气管道安装施工于2017年6月10日至2017年10月30日全部结束。

5.实物量统计:燃气管网实物量:6.工程特点:1.3.1施工工期短,工作量大,且点多面广。

1.3.2管道焊口数量多,射线探伤拍片量大,需要边施工边进行检验。

二、施工准备:考虑到本工程工期短、作业面广的特点,施工准备工作很重要,技术标准的配备、施工机具进场前的全面检查、施工用材料的提前备货、施工顺序的优化和施工方法,以保证一经开工即可投入正常施工当中。

三、技术准备3.1技术准备3.1.1熟悉和审查图纸,参加设计交底,同时取得各项技术资料及有关图集,制定施工技术措施,组织技术交底。

3.1.2了解管道的总体布置,对每个管道的规格、材质、连接形式、防腐等应做到心中有数。

3.1.3选用施工及验收规范:《工业金属管道工程施工及验收规范》GB50235-97《现场设备工业管道焊接工程施工及验收规范》;GB50236--98《工业设备及管道绝热工程施工及验收规范》GBJ126-89《工业金属管道工程质量检验评定标准》GB50184-93《工业设备及管道绝热工程施工质量检验评定标准》GB50185-93《钢结构、管道涂装技术规程》YB/T9256-96《建设工程防腐管材技术标准》Q/BGJ015-2002;施工图纸及有关技术文件上的技术、质量要求;3.2劳动力配备:3.2.1根据公司对压力管道的工作量、拟定工期、施工进度计划、劳动生产率组织施工人员进场。

天然气管道焊接施工方案

天然气管道焊接施工方案

天然气管道焊接施工方案一、前期准备在开始天然气管道的焊接施工前,首先需要做好充分的前期准备工作。

这包括但不限于以下方面:1.确认焊接管道的设计图纸和相关技术要求,包括管道直径、壁厚、材质等。

2.检查管道焊接地点周围环境,保证施工现场的安全。

3.准备好所需的焊接设备和工具,确保其正常运转和有效性。

4.确保施工人员拥有相关的焊接技能和证书,确保施工质量。

二、焊接工艺选择在进行天然气管道的焊接时,不同的管道材质、直径和厚度可能需要不同的焊接工艺。

常见的焊接工艺包括手工电弧焊、气保焊、埋弧焊等。

在选择合适的焊接工艺时,需要考虑到焊接接头的强度要求、环境条件以及施工效率等因素。

三、焊接施工流程天然气管道焊接施工的流程一般包括以下几个环节:1.准备工作:清理管道表面,除去杂物和氧化层,确保焊接接头的干净和平整。

2.外观检验:对管道表面进行外观检查,发现表面缺陷、裂纹等问题及时处理。

3.定位:确定焊接位置和角度,严格按照设计图纸进行定位。

4.开槽和对接:根据设计要求,在管道两端进行开槽,并对接好待焊接的管道段。

5.焊接:根据选定的焊接工艺进行焊接,确保焊缝的质量和强度。

6.焊后处理:对焊接接头进行表面处理,包括打磨、研磨等,确保表面平整光滑。

四、质量控制在天然气管道的焊接施工过程中,质量控制是十分重要的环节,关系到管道使用的安全性和可靠性。

可采取以下措施进行质量控制:1.定期对焊接接头进行无损检测,如X射线检测、超声波检测等,确保焊缝质量符合标准。

2.严格按照设计要求和工艺规范进行施工,确保焊接过程的质量。

3.对焊接人员进行培训和考核,提升其焊接技能和质量意识。

4.定期检查焊接设备的使用情况,确保设备的正常运转。

五、安全防护天然气管道的焊接涉及到高温、高压等危险因素,在施工过程中需要严格遵守相关的安全规定,如佩戴防护装备、隔离施工区域等,确保施工人员和设备的安全。

六、总结天然气管道的焊接施工是一项复杂的工程,需要充分的准备、合理的工艺选择、严格的质量控制和科学的安全防护。

天然气管道工程施工方案

天然气管道工程施工方案

天然气管道工程施工方案目录1、工程概况2、编制依据3、施工准备4、一般技术要求5、施工顺序6、施工技术措施7、安全、文明施工8、质量保证措施9、安全措施及应急预案管沟土方开挖、回填及恢复施工方案一、工程简况本工程位于内,高压天然气管道起点位于终点位于;其中埋地高压天然气管道(DN610无缝钢管)长度为540米。

二、主要验收规范及技术标准1、《工业金属管道工程施工规范》GB50235-2010;2.《现场设备、工业管道焊接工程施工及验收规范》GB50236-20113.《埋地管道聚乙烯防腐层》GB-T23257-20174、《城镇燃气设计规范》GB500285、《城镇燃气输配工程施工及验收规范》CJJ33-20056、《《城镇燃气标志标准》CJJ/T153-2010三、施工准备1、配备管理人员,选调施工机械组成强有力的施工队伍。

明确施工任务划分,进行施工人员、设备调配。

2、对施工人员进行思想教育,要求每个管理者和施工人员必须树立良好的公司形象,从生活作风、社会道德,能够体现出当代建设者的精神外貌。

3、对全体施工人员进行教育,针对本工程施工和地理条件、地理环境的特殊条件,教育职工树立“安全第一”的思想意识和环保意识。

4、根据施工计划,确定目标、组织、协调、控制至施工完毕。

四、一般技术要求1.一般情况下,管道与其它地下管道、电缆等交叉,原则上应从被穿越物的下方通过。

2.交叉时,净距不小于设计要求,并在交叉位置采取隔离方法将两管道隔离。

五、施工顺序管沟开挖的质量对管道的埋深质量影响较大,埋深达不到设计要求,将影响以后的安全运行。

管沟开挖要依图进行,如遇见和图纸不符情况应及时上报业主,得到业主指令后方可进行开挖。

1、首先对图纸所定管位进行探测,探测分仪器探测和挖坑探测,探明管位下方有无其他管路等障碍物,并设置醒目的标志,方可进入下步程序。

(业主方动土令:确定管沟下方有无电缆、光纤等障碍物,如遇地下障碍物联系业主现场确定解决方案,联系人:,联系电话: )2、放线:管位为中线,根据图纸及现场实际情况,地面至-0.85m处采用1:0.5放坡开挖,考虑3m宽钢筋混凝土盖板安装,地面开挖宽度4m(以路面混凝土宽度为准,部分转弯及阀门井部位开挖宽度现场确定),-0.85m层开挖宽度3.2m(预留200mm安装间距),-0.85mm层以下采用9m长钢板桩支护,两侧钢板桩间距为2.2m,开挖深度为-2.36m。

天然气管道焊接施工方案

天然气管道焊接施工方案

K99+441重庆江北国际机场东航站区及第三跑道建设工程综合安装工程天然气管道焊接施工方案编制审核审批编制单位:重庆工业设备安装集团有限公司编制时间:1.工程概况及编制依据.2 材料焊接施工程序焊接环境焊前准备6.焊接工艺措施..87.焊缝检测.98.质量保证措施.19.安全生产保证措施.12管道焊接施工方案1、工程概况及编制依据1.1工程简介1.1.1本项目为重庆江北国际机场东航站区及第三跑道建设工程综合安装工程,主要有K99+441《无损检测金属管道融化焊环向对接接头射线照相检测方法》 GB/T12605-2008中压管网、机场原配气站中压新气源管线、低压管网包括西区食堂职工宿舍等天然气管 线焊接安装,需埋设输送流体用无缝钢管道 20#,管道规格为D219X 6、D159X 5、D108X 4.5、D89X 4、D57X 3.5、D38X 4、D32X 3。

1.2施工重难点本项目施工难度较大,主要为新建天然气管道与旧管道的碰口,天然气管道的防腐、 焊接与照片,难点为穿越道路时施工措施及现运行区绿化区域施工作业时的人工探挖管 线。

1.3编制依据1.3.1设计院施工蓝图1.3.2 《现场设备、工业管道焊接工程施工规范》 GB50236-2011 1.3.3 《现场设备、工业管道焊接工程施工质量验收规范》 GB50683-2011 1.3.4 《城镇燃气输配工程施工及验收规范》 CJJ33-2005 1.3.5 《城镇燃气室内工程施工与质量验收规范》 CJJ94-2009 1.3.6 《钢制对焊管件规范》SY/T0510-20101.3.7 1.3.8 《承压设备无损检测》JB/T4730-20052材料2.1管材、管件必须具有出厂合格证或质量证明书。

材质合格证应包括钢号、炉批号、管材、管件的表面应无裂纹、缩孔、折叠、重皮等缺陷。

若表面存在局部锈蚀凹2.3.1焊材的选用手工电弧焊焊条选用 E-4315①3.2,焊条烘烤温度350C-400C ,烘烤恒温1-2小时, 烘干后应在100-150C 条件保存。

天然气管道工程管道焊接施工方案

天然气管道工程管道焊接施工方案

天然气管道工程管道焊接工艺施工方案编制:审批:一、管道焊接施工要求1、管道切口质量应符合下列规定:⑴切口表面应平整、无裂纹、重皮、毛刺、凹凸、缩口、熔渣、氧化物、铁屑等;⑵切口端面倾斜偏差不应大于管子外径的1%,且不得超过1mm;⑶有坡口加工要求的,坡口加工形式按焊接方案规定进行。

2、管道预制时应按单线图规定的数量、规格、材质等选配管道组成件,并按单线图标明管道的系统号和按预制顺序标明各组成件的顺序号。

3、管道预制时,自由管段和封闭管段的选择应合理,封闭段必须按现场实测尺寸加工,预制完毕应检查内部洁净度,封闭管口,并按顺序合理堆放。

4、管道对接焊缝位置应符合下列规定:⑴管道位置距离弯管的弯曲起点不得小于管子外径或不小于100mm;⑵管子两个对接焊缝间的距离不大于5mm.⑶支吊架管部位置不得与管子对接焊缝重合,焊缝距离支吊架边缘不得小于50mm;⑷管子接口应避开疏放水、放空及仪表管的开孔位置,距开孔边缘不应小于50mm,且不应小于孔径。

5、管道支架的形式、材质、加工尺寸及精度应严格按照相关图集进行制作,滑动支架的工作面应平滑灵活,无卡涩现象.6、制作合格的支吊架应进行防腐处理,并妥善分类保管.支架生根结构上的孔应采用机械钻孔.二、管道安装1、管道安装前应具备下列条件:⑴与管道有关工程经检验合格,满足安装要求;⑵管子、管件、管道附件等已检验合格,具有相关证件;⑶管道组成件及预制件已按设计核对无误,内部已清理干净无杂物。

2、管道安装应按单线图所示,按管道系统号和预制顺序号安装。

安装组合件时,组合件应具备足够刚性,吊装后不应产生永久变形,临时固定应牢固可靠。

3、管道水平段的坡度方向以便于疏放水和排放空气为原则确定。

4、管道连接时,不得用强力对口,加热管子,加偏垫或多层垫等方法来消除接口端面的空隙、偏斜、错口或不同心等缺陷.5、管子或管件的坡口及内外壁10—15mm范围内的油漆、垢、锈等,在对口前应清除干净,显示出金属光泽.管子对口一段应平直,焊接角变形在距离接口中心200mm处测量,当管子公称通径DN<100mm时,折口的允许偏差a≤2mm;当DN≥100mm时,允许偏差a≤3mm。

天然气管道工程管道焊接施工方案

天然气管道工程管道焊接施工方案

天然气管道工程管道焊接施工方案一、施工前准备工作:1.编制详细的施工方案和施工组织设计,明确责任分工和工作流程。

2.确定焊接材料和设备,包括焊条、焊机、电缆、焊接工具等。

3.确定施工现场,搭建临时工地,并做好安全防护措施。

4.组织相关人员进行焊接技术培训,确保施工人员具备足够的技术水平。

5.确定施工期限和进度计划,并制定合理的施工计划。

二、焊接所需设备和材料准备:1.对焊机进行检测和维修,确保其正常工作。

2.选用合适的焊接材料,确保焊接质量和强度。

3.检查焊接电缆的引线和接头,确保可靠连接。

4.配备焊接工具和辅助设备,如切割机、角度磨光机等。

三、焊接施工步骤:1.清理焊接工地及周围环境,确保无可燃、易爆物质存在的情况。

2.对待焊工件进行检查,确保焊接面没有锈蚀、油污等不良情况。

3.进行预热处理,使焊接面达到合适的焊接温度。

4.进行焊接操作,采用适当的焊接方式和参数。

5.焊接完毕后进行焊缝检查,确保焊缝质量良好。

6.对焊缝进行无损检测,包括X射线、超声波等方法。

7.进行焊后热处理,消除焊接应力,提高焊缝的性能。

8.进行气密性检测,确保焊接部位没有任何泄漏。

四、焊接成果验收:1.由专业人员进行焊缝质量评估,判断其是否符合要求。

2.进行焊前、焊中和焊后记录,包括焊接参数、焊工操作情况等。

3.编制焊接成果验收报告,提供给相关单位进行验收。

五、安全措施:1.施工现场要设立专门的安全警示牌和标志,指示施工区域。

2.施工人员必须佩戴防护装备,包括安全帽、防护眼镜、护手套等。

3.施工现场要搭建临时隔离栏,避免他人闯入施工区域。

4.施工期间禁止吸烟,禁止使用明火,确保施工现场安全。

5.定期组织安全生产培训,加强施工人员的安全意识。

综上所述,天然气管道焊接施工方案包括施工前准备、焊接设备和材料准备、焊接施工步骤、焊接成果验收和安全措施等内容。

通过合理的施工方案和严谨的工作流程,可以确保天然气管道焊接施工的质量和安全。

论述石油天然气管道的焊接方法及焊接工艺

论述石油天然气管道的焊接方法及焊接工艺

论述石油天然气管道的焊接方法及焊接工艺发布时间:2021-04-16T14:44:16.993Z 来源:《中国科技信息》2021年5月作者:罗强李卫东关军[导读] 焊接质量是石油天然气建设工程得以稳定安全投产和运行的重要保障。

论文阐述石油天然气建设工程中钢制设备、管道的主要焊接方法及质量控制,介绍钢材材质分类与用途、焊接材料的分类及如何选用。

中国石化胜利石油分公司地面工程维修中心现河维修服务山东东营罗强李卫东关军 257230摘要:焊接质量是石油天然气建设工程得以稳定安全投产和运行的重要保障。

论文阐述石油天然气建设工程中钢制设备、管道的主要焊接方法及质量控制,介绍钢材材质分类与用途、焊接材料的分类及如何选用。

从项目管理角度出发,说明焊接工艺、电焊工资格审查要点,归纳焊接质量控制程序与要点。

关键词:焊接方法;焊接工艺;质量控制;无损检测;1 焊接方法及应用石油天然气设备及工艺管道、长输管道的焊接均为熔化焊,焊接方法主要包括:焊条电弧焊、钨极气体保护焊、自保护药芯焊丝半自动焊、熔化极气体保护电弧焊(自动焊)[1].由于焊条电弧焊的使用灵活、方便、低成本,应用广泛应用所有建设工程。

钨极气体保护焊因成型好、少渣的优点主要应用于站场工艺管线的根焊。

半自动及自动焊由于效率较高,主要应用与长输管道的焊接,也可应用于站内塔类、容器类壳体。

2 母材金属材质及主要用途因长输管道、站内工艺管道、塔类、容器类设备绝大多数都是钢制,本文只对钢材进行讨论。

钢大致可分为Ⅰ、Ⅱ、Ⅲ、Ⅳ4个类别。

Ⅰ类钢包括碳素钢;Ⅱ类钢指低合金高强度钢;Ⅲ类钢主要有铬钼钢、铁素体钢、马氏体钢;Ⅳ类钢主要为奥氏体钢及奥氏体与铁素体双相钢。

石油天然气建设工程主要使用的是Ⅱ类、Ⅲ类钢中的优质碳素钢、低合金高强度钢、耐热钢、低温钢和不锈钢等。

碳素钢主要分为普通碳素钢与优质碳素钢。

普通碳素钢主要牌号有:Q215、Q235、Q245R、Q275.主要用途为钢结构、管道支架、容器支座等结构支撑构件,Q245R可用于压力容器的制造。

天然气管道施工工艺流程

天然气管道施工工艺流程

天然气管道施工工艺流程一、施工准备在进行天然气管道施工前,需要做好充分的准备工作。

这包括对施工图纸的熟悉,了解施工环境,制定施工方案,准备施工设备、材料等。

此外,还需确保施工队伍具备相应的资质和经验,以保证施工质量。

二、测量放线在施工前,需要进行精确的测量放线工作,确定管道的走向、长度、深度等参数。

同时,需要与相关部门进行沟通,确保管道施工符合国家法律法规和安全技术规范。

三、沟槽开挖根据测量放线结果,进行沟槽开挖工作。

沟槽的深度、宽度等参数需符合设计要求,并保证沟槽底部的平整度和坡度。

在开挖过程中,应采取措施防止对周围环境造成不良影响。

四、管道安装在沟槽开挖完成后,进行管道的安装工作。

管道的材质、规格、防腐等需符合设计要求,安装过程中应保证管道的平直、密封性良好。

同时,应遵循相关安全技术规范,确保安装作业的安全。

五、管道检测在管道安装完成后,需要进行检测工作,以确保管道系统的正常运行。

检测内容包括管道的气密性、压力等参数,以及管道与其他设备的连接情况。

对于不合格的部分,需要进行整改。

六、回填土方在检测合格后,进行回填土方工作。

回填土方的质量需符合相关要求,并分层夯实,以确保管道的安全运行。

在回填过程中,应注意防止对周围环境造成不良影响。

七、工程验收最后,进行工程验收工作。

验收内容包括管道系统的运行情况、施工质量等方面。

对于不符合要求的部分,需要进行整改。

整改完成后,需重新进行验收,直至符合要求。

此外,工程验收还需编制验收报告,记录验收结果和意见。

综上所述,天然气管道施工工艺流程主要包含七个方面:施工准备、测量放线、沟槽开挖、管道安装、管道检测、回填土方和工程验收。

在施工过程中,应遵循相关法律法规和安全技术规范,确保施工质量、安全和环保。

同时,加强与相关部门的沟通协调,确保工程的顺利进行。

天然气管道焊接施工方案及工艺方法

天然气管道焊接施工方案及工艺方法

天然气管道焊接施工方案及工艺方法天然气管道的焊接施工方案和工艺方法焊接工艺1.1 如果施工单位首次使用的钢材没有音全的焊接性能试验报告,需要进行焊接性能试验。

焊接性能试验应按照现行有关标准进行。

1.2 在确定了钢材的焊接性能试验后,应进行焊接工艺评定。

长输管道的焊接工艺评定程序应执行《焊接工艺评定》。

1.3 管道焊工必须通过考试才能参加焊接。

考试应按照《锅炉压力焊工考试规则》执行。

1.4 焊条的存放应做到防潮、防雨、防霜及防止油类侵蚀。

如果发现焊条有药皮裂纹和脱皮现象,不能用于管道焊接。

纤维素下向焊焊条施焊时,一旦发现焊条药皮严重发红,该焊条应予作废。

1.5 焊条在使用前应按出厂证明书的规定或下列要求烘干:1) 低氢型焊条烘干温度为350~400℃,恒温时间为1小时。

2) 超低氢型焊条烘干温度为400~450℃。

3) 纤维素型下向焊焊条烘干温度以70~80℃为宜,但不得超过100℃,恒温时间应为0.5~1小时。

4) 经烘干的低氢型焊条,应放入温度为100~150℃的恒温箱内,随用随取。

进入现场使用的焊条,应放在保温筒内,次日使用时应重新烘干,重新烘干的次数不得超过两次。

1.6 焊前应将坡口表面及边缘内外侧不小于10mm范围内的油漆、污垢、铁锈、毛刺及镀锌层等清除干净,并且不得有表面明纹和夹层等缺陷。

1.7 焊接引弧应在坡口内进行,严禁在管壁上起弧。

1.8 管道焊接应采用多层焊接,施焊时层间熔渣应清除干净,并进行外观检查,合格后方可进行下一层焊接。

不同管壁厚度的焊接层数符合下表的规定:不同厚度管壁的焊接层数管壁厚度上向焊下向焊6 2层2~4层7~8 3层4~5层9~10 3~4层5~6层11~12 4~5层6~7层1.9 管道焊接时,每道焊口必须连续一次焊完。

在前一层焊道没有完成前,后一层焊道不得开始焊接,两相邻焊道起点位置应错开20~30mm。

当管材碳当量超过0.40%时,根焊道完成后立即进行热焊道的焊接。

天然气管道施工方案

天然气管道施工方案

天然气管道施工方案
天然气管道是连接天然气资源和用户的重要通道,其施工方案的设计和实施至关重要。

本文将针对天然气管道施工方案进行详细介绍,以确保施工过程安全、高效。

首先,施工前需要进行详细的勘察和设计工作。

勘察工作包括地质勘察、地形测量、地下管线调查等,以确保施工过程中不会受到地质条件的影响。

设计工作则需要考虑管道的材质、直径、敷设深度等参数,以确保管道的安全运行。

其次,施工过程中需要严格遵守相关的安全规范和标准。

施工现场需要进行周边环境的清理和围护,确保施工过程中不会对周边环境造成污染或危害。

施工人员需要佩戴相关的安全防护装备,并严格遵守作业规程,以确保施工过程中不会发生安全事故。

在管道敷设过程中,需要确保管道的质量和准确性。

施工人员需要根据设计要求进行管道的敷设和连接,确保管道的质量和密封性。

同时,需要对管道进行严格的检测和验收,以确保管道的安全运行。

最后,在施工结束后,需要进行管道的保护和维护工作。

保护工作包括对管道进行防腐、防锈处理,以延长管道的使用寿命。

维护工作则包括定期对管道进行检测和维修,以确保管道的安全运行。

总之,天然气管道施工方案的设计和实施需要严格遵守相关的规范和标准,确保施工过程安全、高效。

只有这样,才能保障天然气管道的安全运行,为用户提供稳定可靠的天然气供应。

天然气管线维修施工方案

天然气管线维修施工方案

天然气管线维修施工方案一、项目背景天然气管线作为能源供应的重要渠道,在运输和使用过程中难免会遇到管线破裂、泄漏等问题,为了确保天然气供应的安全稳定,需要进行管线维修施工。

本文档将介绍天然气管线维修施工的方案和流程。

二、施工准备在进行天然气管线维修施工前,需要进行充分的准备工作,包括以下几个方面:1. 安全评估在施工前,必须对现场进行安全评估,确定是否存在任何安全隐患,并采取相应的措施进行预防和控制。

评估包括但不限于现场地形环境、用气压力、周边建筑物等情况。

2. 施工设备准备根据具体的维修施工需求,准备相应的施工设备和工具。

常用的设备包括管道切割器、焊接设备、测试工具等。

3. 材料准备根据维修施工的具体要求,准备相应的管道修复材料,如抗腐蚀胶带、密封胶等。

确保材料的质量和数量满足施工需要。

4. 人员安排合理安排施工人员,包括项目经理、工程师、技术人员等,并确保所有人员具备相应的证书和资质。

三、施工流程天然气管线维修施工的流程一般包括以下几个步骤:1. 管道定位和标记在施工前,需要对维修的管道进行定位和标记,确保施工人员可以准确地找到维修点。

可以利用测量工具(如GPS)进行定位,并使用标识牌进行标记。

2. 管道切割和净化根据需要,使用管道切割器将管道切割并清除杂物,确保管道表面干净和完整。

3. 焊接和连接使用焊接设备进行管道的修复和连接。

根据具体情况选择合适的焊接方法,如手工电弧焊接、气体保护焊接等。

4. 密封和测试对焊接和连接后的管道进行密封和测试。

使用密封胶、抗腐蚀胶带等材料进行密封,然后进行管道气密性测试,确保修复后的管道不会再发生泄漏。

5. 安全验证在施工完成后,进行安全验证,确保修复后的管道能够正常运行,并符合相关的安全标准和规定。

6. 文档记录在施工过程中,及时记录施工的各个环节和细节,包括施工人员、设备使用情况、材料使用情况等。

这些记录对于后续的管线维护和信息查阅非常重要。

四、安全注意事项在进行天然气管线维修施工时,必须注意以下安全事项:•确保工作区域的通风良好,防止气体积聚和引发事故。

天然气长输管道施工方案

天然气长输管道施工方案

天然气长输管道施工工艺1、主题内容与适用范围1、1本标准规定了长输管道的材料验收,管道的拉运布管,加工和组装,管道焊接,通球扫线,线路斩立桩施工,阴极保护施工,穿越工程等的工程施工工艺要求。

1、2本标准适用于长输管道的安装。

2引用标准2、1《长输管道线路工程施工及验收规范》(SYJ4001—90)2、2《长输管道站内工艺管线工程施工及验收规范》(SYJ4002—90)2、3《长输管道阴极保护工程施工及验收规范》(SYJ4006—90)2、4《管道下向焊接工艺规程》(SY/T4071—93)3长输管道施工工艺指导书编制内容长输管道工程施工的基本程序为:设计交底→测量放线→清除障碍→修筑施工便道→开挖管沟→钢管的绝缘防腐→钢管的拉运、布管→管道的组装焊接→无损探伤→防腐补口补漏→管道下沟→回填及地貌恢复→分段吹扫及测径→分段耐压试验→站间连通→通球扫线→站间试压→穿跨越→阴极保护施工→立桩预制安装及竣工验收。

3、1施工准备阶段:3、1、1施工技术准备在施工图纸等技术资料到位,工程专业技术人员应编制详细的施工组织设计或施工方案,报甲方代表审批.同时组织相关人员进行技术交底,使操作人员明确技术要求。

编制焊接工艺评定,确定焊接参数.同时对焊工进行岗前培训,合格后才能上岗。

编制公路、铁路穿越方案;河流穿跨越方案;弯头、弯管制作程序文件;管道通球、耐压试验方案等文件。

3、1、2施工机具及材料准备:(1)在长输管道的施工中,需用的机具设备有挖土机、焊机、吊车、下管机等设备,其中焊接设备是施工机具中的一种重要设备,它是保证管道施工质量的关键。

焊机在使用中应保持性能稳定,有较强的移动方便性.(2)材料验收:长输管道用的材料和管件应具备出厂质量证明书或其复印件,各种性能技术指标应符合现行有关标准的规定。

如无出厂质量证明书或对质量证明书有疑问时,应对材料和管件进行复验,合格后方可使用.焊接材料的选用应根据母材的化学成份、机械性能和使用条件等因素综合考虑。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

天然气管道焊接施工方案及工艺方法
1、焊接工艺
1、1施工单位首次使用的钢材,若无音全的该钢材焊接性能试验报告,应进行焊接性能试验。

焊接性能试验可参照现行有关标准。

1、2在确定了钢材的焊接性能试验后,应进行焊接工艺评定。

长输管道的焊接工艺评定程序执行《焊接工艺评定》。

1、3管道焊工必须考试合格后方可参加焊接。

按《锅炉压力容器焊工考试规则》执行。

1、4焊条的存放应做到防潮、防雨、防霜及油类侵蚀。

若发现焊条有药皮裂纹和脱皮现象,不得用于管道焊接。

纤维素下向焊焊条施焊时,一旦发现焊条药皮严重发红,该焊条应予作废。

1、5焊条在使用前应按出厂证明书的规定或下列要求烘干:
(1)低氢型焊条烘干温度为350~400℃,恒温时间为1h。

(2)超低氢型焊条烘干温为400~450℃。

(3)纤维素型下向焊焊条烘干温度以70~80℃为宜,但不得超过100℃,恒温时间应为0.5~1h。

(4)经烘干的低氢型焊条,应放入温度为100~150℃的恒温箱内,随用随取。

进入现场使用的焊条,应放在保温筒内,次日使用时应重新烘干,重新烘干的次数不得超过两次。

1、6焊前应将坡口表面及边缘内外侧不小于10mm范围内的油漆、污垢、铁锈、毛刺及镀锌层等清除干净,并不得有表面明纹和夹层等缺陷。

1、7焊接引弧应在坡口内进行,严禁在管壁上起弧。

1、8管道焊接应采用多层焊接,施焊时层间熔渣应清除干净,并进行外观检查,合格后方可进行下一层焊接,不同管壁厚度的焊接层数符合下表的规定:
不同厚度管壁的焊接层数
后一层焊道不得开始焊接,两相邻焊道起点位置应错开20~30mm。

当管材碳当量超过0.40%时,根焊道完成后立即进行热焊道的焊接。

在任何情况下其间隔时间不得超过5min,如超过5min,则应进行焊前预热。

1、10下向焊根焊起弧点应保证熔透,焊缝接头处可以稍加打磨。

根焊道内突起的熔敷金属应用砂轮机打磨,以免产生夹渣。

焊缝焊完后应将表面的区溅物、熔渣等清除干净。

1、11下向焊焊接参数见表。

合格率高,速度快。

这种焊接工艺是:每层焊道由两名焊工采用向焊接对称作业,该两名焊工完成该层后,另两名焊工接着进行下道焊层的施工直至盖面完成。

1、13下向焊焊材与母材的选配可参照如下:
纤维素型下向焊条的选用条件表
(2)适用于外径不足508mm或外径大于或等于508mm,且壁厚超过9,5mm;
(3)适用于外径不足508mm,壁厚小于9。

5mm;
(4)适用于S315(X46)及S360(52)(当外径不足508mm,或外径大于或等于508mm,且壁厚超过9.5mm时)。

2、焊缝检验
2、1管道焊缝表面质量检查应在焊后及时进行,检查前应清除熔渣和飞溅物,表面质量不合格不准进行无损探伤和耐压试验。

2、2管道焊缝表面质量应符合下列规定:
(1)焊缝表面不得有裂纹、未熔合、气孔和夹渣等缺陷。

(2)咬边深度不得大于0.5mm,在任何300mm连续焊缝长度中咬边长度不得大于50mm。

(3)下向焊焊缝余高,内部或外部为0~1.6mm,局部不得大于3mm,但长度不得大于50mm。

上向焊焊缝余高小于或等于0.1倍焊缝宽度加1mm,局部不得大于3mm,但长度不得大于30mm。

除咬边缺陷外,焊缝外表面都不应低于母材。

(4)焊后错边量不应大于0.15倍壁厚,局部不大于2mm。

同管子尺寸误差造成的任何较大错边量,都应均匀分布在管子的整个园周上。

根焊道焊接后,禁止校正管子接口的错边量。

(5)焊缝宽度应比坡口宽2.5~3.5mm。

2、3焊缝无损探伤操诈应由具有I级或级I以上资格的检测人员承担。

评片应由具有Ⅱ级资格的检测人员承担。

2、4管道焊缝应进行射线探伤,探伤方法应按《钢熔化焊对接接头射线照相和质量分级》(GB3323-87)执行。

工作压力大于或等于4MPa时,合格级别为Ⅱ级焊缝标准;工作压力小于4MPa时,合格级别为Ⅲ级焊缝标准。

焊缝根部允许
有未焊透,但在任何连续300mm焊缝长度中,未焊透的总长度不得大于25mm。

在条件限制时,也可以用超声波探伤代替射线探伤。

探伤方法应按《压力容器无损检测》(JB4730-94)执行。

合格级别为Ⅰ级。

工作庄力小于4MPa时合格级别为Ⅱ级具体要求执行《无损检测工艺规程》(Q/HSZ01.15-1999) 全部焊缝应逐条进行无损探伤,如100%超声波探伤,则应做5%的射线探伤复查。

2、5经检查不合格的焊缝应进行返修,返修后应按原规定进行检查。

焊缝返修不得超过两次。

2、6管道开始前,每个焊工在施工现场采用与实际管道焊接相同的焊接工艺焊一道管道焊缝试件,经机械性能试验合格后方可施焊。

2、7施工现场焊接的焊缝试件应进行射线探伤检查,合格后截取机械性能试样,拉伸试样,面弯试样和背弯试样各两件。

2、8管道焊缝试件不合格的焊工,还可以补做一个管道缝试件。

若仍不合格者则应仃止其对管道工程的焊接工作。

管道焊前、焊接过程中间、焊后检查及焊接工程交工检查均应做记录。

3、修补
3、1焊缝缺陷超过允许范围时,应进行修补或割掉。

3、2焊缝修补前,焊缝表面上所有涂料、铁锈、泥土和污物等应清除干净。

3、3需要预热的管材,焊前应按焊接工艺规程进行预热,预热范围应在修补处150mm范围内,需要后热消氢处理的管材,焊后应立即进行后热消氢处理其温度为200~250℃,时间为0.1~1h,然后进行缓冷。

3、4所有补焊的焊缝长度应大于或等于50mm。

裂纹补焊长度应大于该裂纹长度20~30mm,且不大于50mm。

3、5在下列任何一种情况下都应割除整个焊口:
(1)同一部分的修补次数超过两次。

(2)需修补的焊缝长度起过环焊缝周长的30%。

(3)需修补的根焊道总长度超过环焊缝周长的20%。
