高三通用技术9—10周集体备课主备人:韩婷婷 2008年10月23日第六章 设计图样的绘制知识网络:学习目标:1、了解技术语言的种类及应用。
2、会识读效果图3、掌握形体正等轴测图画法。
4、掌握一般技术图样用的投影方法。
知识要点:一 设计表线图1、技术语言是一种_____________________________特有的语言形式。
如图样、图表、模型、技术符号、文本、计算机演示、网页、口头语言、声音、手势等。
2、技术语言的特征是:____________和________________3.常见的技术语言及主要用途(1) 图样——在工程技术中最常用的一种表达、交流工具。
(2) 图表——通常用于统计数据的表达。
(3) 模型——用于建筑物、建筑群的表示。
(4) 符号、标志(演示交通标志图)——在交通、广告上用的很多。
(5) 声音——如号音、汽笛、喇叭等。
在表达某些特殊信息时发出的声音。
(6) 手语和旗语——在交通、航海方面用于指挥、交流和沟通。
哑语也是手势语言。
(7) 口头语言——有技术活动,如技术讲座、教学等,主要用口头语言来表达和交流。
设 计 图 样 的 绘 制设计表现图 常见的技术图样技术语言的种类及应用草图的绘制透视效果图的识读正等轴测图投影与三视图尺寸标注机械加工图,线路图(8)程序语言——计算机语言。
进行交流和表达的工具。
(9)计算机演示——以计算机为载体。
用多种媒体进行交流和表达的工具。
(10)书面文字语言——各种技术文件都需要用到书面文字语言。
4.草图的分类:根据所处的设计阶段的不同,草图可分为________和__________.二.常见的技术图样1.绘制图样时,常用的正投影法就是__________________________________的方法。
2.一般我们采用三个互相垂直相交的投影面建立一个三投影体系,再采用_______法将物体同时向三投影面投影,所得图形合称三视图。
高二第六章《设计图样的绘制》的知识点(总5页)
高二第六章《设计图样的绘制》的知识点高二第六章《设计图样的绘制》的知识点汇总一、设计表现图1.技术语言的种类及其应用:a技术语言是一种在技术活动中进行信息交流的特有的语言形式。
(常见有:图样、图表、模型等)按照专业类型来分:计算机程序语言、工程图学语言等;依照人的感觉类型的不同来分:视觉语言、听觉语言和触觉语言等;据人的视觉形式的不同来分:有图形符号语言、文字符号语言等[技术语言的特征]:言简意赅、通俗直观、[口头语言]:较多适用于面对面的、规范要求并不过于严格的场合,其特点是简洁、方便。
[技术图样]:采用某种规范形式将设计用图样的形式表达出来。
特点:易于把握技术特征,最具技术特征。
呈现较复杂产品的设计方案及对设计进行详细说明陈述时,比较合适。
(克服了语言障碍,直接明了地进行表达与交流。
)[模型]:具有感性、直观的特点,特点:容易吸引观众或读者的注意[图表]:方式相对比较正式,具有一定技术要求的交流,其特点:较为规范,可以反复查阅、核对。
是表达设计思想的一种十分有效的手段。
图表包括:表格、草图、效果图等。
[计算机演示、网页]:逐渐重要,使各组成部分具体情况、结构和运作方式一目了然[网络语言]:帮助人们实现了远程的设计交流的需要。
2.简单的草图:c草图也叫方案草图或设计速写,它能迅速捕捉和记录设计者转瞬即逝的创作灵感,表达设计创意,是把设计构思转化为现实图形的有效手段之一。
可分为构思草图和设计草图。
网格徒手画要领:与地面垂直的`线垂直画,与地面平行的线按网格上的斜线画,同时以网格上的小格来确定物体的比例关系。
草图的绘制步骤,详细参看P1153.简单的效果图:a在识图时要注意从整体上把握产品的形态、功能和特征,要注意从中了解产品外观上的实际比例关系和色彩搭配及材质感,了解产品内部结构和色彩装饰效果。
4.基本几何体的正等轴测图的画法:a轴间角:1200,轴向变形系数:1切割法要领:1.先画轴线,2.再画出整体的轴测图,3.然后再切割,4.可见轮廓线加粗(P117)二、常见的技术图样1.一般技术图样所采用的投影方法:a正投影法就是假设投影光线与投影平面垂直,在投影平面上求取物体的投影的方法。
2020选考 通用技术 必修一 第六章 设计图样的绘制
第六章设计图样的绘制[考试标准]考试内容考试要求考试属性已考点设计表现图①技术语言的种类及其应用②简单的草图③简单的效果图④基本几何体的正等轴测图acaa必考+加试2015年10月选考(第15题)2016年10月选考(第15题)常见的技术图样①一般技术图样所采用的投影方法②简单形体的三视图③一般的机械加工图aca必考+加试2015年10月选考(第5题)2016年4月选考(第6、16题)2016年10月选考(第6、16题)2017年4月选考(第6、16题)2017年11月选考(第5、16题)2018年4月选考(第5、16题)一、设计表现图1.技术语言的种类及其应用(1)技术语言是一种在技术活动中进行信息交流的特有的语言形式。
技术活动的丰富性使得技术语言具有多样性。
(2)技术语言可以有不同的分类方法,按专业分类:计算机程序语言、工程图学语言等;按人的感觉类型不同来分:视觉语言、听觉语言、触觉语言等;按人的视觉形式的不同来分:图形符号语言、文字符号语言等。
(3)技术语言的特征:言简意赅、通俗直观。
(4)技术语言的应用①口头语言:在设计过程中,要不断的与设计伙伴进行语言交流,要交换各自的设计想法、对设计方案进行评价时口头语言是一种较好的交流语言,也是最常见的交流方式。
②技术图样:在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时,使用技术图样比较合适。
③图表:包括表格、草图、效果图等,用以呈现设计的构思方案,激发灵感,对各种方案进行比较。
④计算机演示:使产品各部分的具体情况一目了然,并且可以呈现产品在使用或运行中的动作。
2.简单的草图(1)含义:草图也叫方案草图或设计速写,它能迅速捕捉和记录设计者转瞬即逝的创作灵感,表达设计创意,是把设计构思转化为现实图形的有效手段之一。
(2)草图的分类①构思草图:是对设计者在设计过程中产生的设计想法的记录,以具体图形的形式记录和描绘设计者头脑中的诸多想法。
②设计草图:是经过设计者整理、选择、修改和完善的草图,是一种正式的草图方案。
建筑施工图的绘制步骤和方法 毕业设计论文
毕业设计(论文)建筑施工图的绘制步骤和方法系部:交通系姓名:专业:城市轨道交通工程技术指导教师:二零一二年六月学生用表指导教师签名:年月日目录摘要 (2)1.1建筑平面图基本概念 (3)1.2内容 (3)1.3实例................................................................................................................4~11第 2 章立面图 . (12)2.1基本知识 (12)2.2图示内容 (12)第 3 章剖面图................................................................ 1错误!未定义书签。
3.1基本知识 ............................................................................. 1错误!未定义书签。
3.2图示内容 ............................................................................. 1错误!未定义书签。
第四章天正软件 .................................................... 1错误!未定义书签。
~22 第五章建筑详图 (21)5.1外墙身详图概念 (22)5.2楼梯详图...................................................................................... 23~305.3楼梯剖面 .................................................................................... 31~39第六章绘制建筑施工图的步骤和方法 (39)第七章建筑施工图画法举例............................................................... 40~41 画施工图心得 ..................................................................................... 41~43 参考文献.. (43)致谢 (43)摘要施工图主要是应用天正软件和CAD软件程序既有二维和三维功能。
高中通用技术《设计图样的绘制》练习题(附答案解析)
高中通用技术《设计图样的绘制》练习题(附答案解析)学校:___________姓名:___________班级:______________一、选择题1.如图所示是某工件的技术图样,图中漏标的尺寸共有()A.3处B.4处C.5处D.6处2.下列有关网格徒手绘图的说法,不正确...的是()A.绘图时,与地面垂直的线垂直画B.绘图时,与地面水平的线水平画C.绘图时,与地面水平的线沿斜线画D.绘图时,物体的比例关系由网格上的小格来确定3.如图所示是一个模型的轴测图,其中正确的左视图是()A. B. C. D.4.技术语言是一种在技术活动中进行信息交流的特有的语言形式。
下列有关技术语言的说法,正确的是()A.技术活动的丰富性使得技术语言具有多样性B.按照专业类型,技术语言有工程图样、计算机英语等C.依据人的感觉类型,可分为图形语言符号语言等D.交通标志不属于技术语言的应用5.如图所示是某零件的尺寸标注,其中5个小孔均匀分布。
关于该标注,以下相关描述正确的是()A.图中R70标注正确B.图中Φ100标注错误C.图中Φ120标注错误D.图中缺少5个小孔的定位尺寸6.如图所示是小明绘制的连接件三视图及其尺寸标注。
该三视图及其标注存在的错误共有()A.1 处B.2 处C.3 处D.4 处7.下列四幅三视图与形体对应正确的是()A.B.C.D.8.仔细读图,关于尺寸标注说法正确的是()A.该零件缺了3个尺寸B.该零件缺了2个尺寸C.Ø12尺寸标注错误D.24尺寸标注错误9.如图所示的结构图形,不是正等轴测图的是()A.B.C.D.10.如图所示,这是某同学绘制的图样,图中尺寸标注不正确...的地方共有()A.2处B.3处C.4处D.5处11.下列如图所示为剖视图的是()A.①B.②C.③D.④12.下列关于图中尺寸标注的分析中,正确的是()A.多标1处B.Φ24和Φ40标注错误C.少标2处D.少标1处13.右图为某模型的立体图,其正确的左视图是()A.B. C.D.14.如图所示为某形体的正等轴测图、三视图,其中主视图和左视围的图线不全。

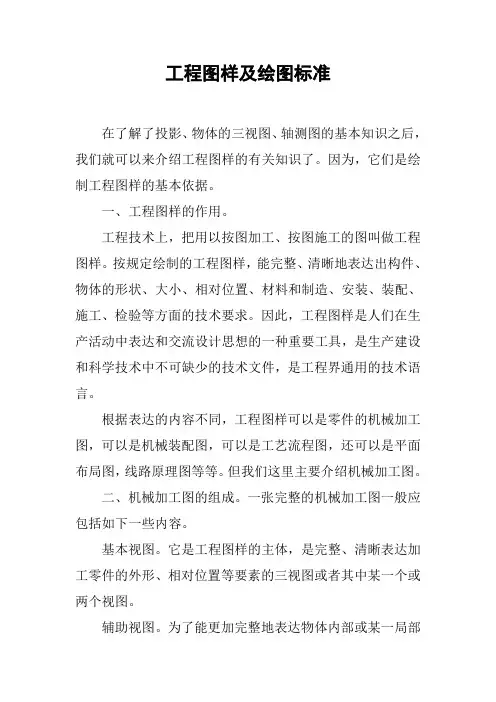

工程图样及绘图标准

工程图样及绘图标准在了解了投影、物体的三视图、轴测图的基本知识之后,我们就可以来介绍工程图样的有关知识了。
因为,它们是绘制工程图样的基本依据。
一、工程图样的作用。
工程技术上,把用以按图加工、按图施工的图叫做工程图样。
按规定绘制的工程图样,能完整、清晰地表达出构件、物体的形状、大小、相对位置、材料和制造、安装、装配、施工、检验等方面的技术要求。
因此,工程图样是人们在生产活动中表达和交流设计思想的一种重要工具,是生产建设和科学技术中不可缺少的技术文件,是工程界通用的技术语言。
根据表达的内容不同,工程图样可以是零件的机械加工图,可以是机械装配图,可以是工艺流程图,还可以是平面布局图,线路原理图等等。
但我们这里主要介绍机械加工图。
二、机械加工图的组成。
一张完整的机械加工图一般应包括如下一些内容。
基本视图。
它是工程图样的主体,是完整、清晰表达加工零件的外形、相对位置等要素的三视图或者其中某一个或两个视图。
辅助视图。
为了能更加完整地表达物体内部或某一局部的位置的形状,经常采用剖视图和局部放大图,或者某一特定方向的视图,来对基本视图加以补充。
这些视图统称为辅助视图。
其中剖视图也可用在基本视图中,这时的剖视图就不是辅助视图了。
剖视图的主要特征是在被剖面上要充填表示机件材料的剖面线。
尺寸标注。
这是机械加工图的重要组成部分,也是绘制工程图样的重要环节,没有尺寸标注的图纸,不能成为加工的依据,因此也就不能成为机械加工图纸。
技术要求。
怯霉娑ǖ姆牛蚣蚨痰奈淖掷幢泶锏亩约庸ぜ囊恍┨厥庖螅绫砻婀饨喽取⑷却怼⒈砻娲硪蟮取?br>标题栏。
这也是一张图纸必须有的内容。
在标题栏中,一般要标注零件名称、设计单位、设计者、设计日期、图纸比例、零件所用材料等。
有的标题栏上还有图纸修改的记录。
三、绘图标准简介。
在第二章,设计的基本原则中,我们曾经介绍过设计的规范性原则。
绘制工程图纸是设计工作的一部分,它要遵守的规范就是“绘图标准”。
绘图标准是国家推荐标准,其代号为:GB/TXXXX-XXXX,GB,是国标的意思。
CAD最全的制图规范技巧(大院告诉你图是怎么画出来的)
CAD最全的制图规范技巧(⼤院告诉你图是怎么画出来的)制图规范制图基本规定--图纸幅⾯和格式《技术制图图纸幅⾯和格式》(GB/T 14689-1993)对图纸幅⾯和格式作了规定。
1、图纸幅⾯尺⼨图纸幅⾯尺⼨是指绘制图样所采⽤的纸张的⼤⼩规格。
为了便于管理和合理使⽤纸张,绘制图样时应优先采⽤表1-1所规定的基本幅⾯。
表1-1 图纸基本图⾯尺⼨必要时也允许选⽤与基本幅⾯短边成正整数倍增加的加长幅⾯。
图1-1中,粗实线所⽰为基本幅⾯,细实线和虚线所⽰为加长幅⾯。
图1-1 图纸幅⾯2、图框格式格式分留装订边(图1-2a)和不留装订边(图1-2b)两种,但同⼀产品的图样只能采⽤同⼀种格式,并均应画出图框线及标题栏。
(a)留有装订边的图纸格式(b)不留装订边的图纸格式图1-2 图纸格式图框线⽤粗实线绘制,⼀般情况标题栏位于图纸右下⾓,也允许位于图纸右上⾓。
标题栏中⽂字书写⽅向即为看图⽅向。
标题栏的基本要求、内容、尺⼨和格式在国家标准GB/T 10609.1-1989《技术制图标题栏》中有详细规定,各设计单位根据各⾃需求格式亦有变化,这⾥不作介绍。
在学习本课程时可暂⽤图1-3所⽰格式。
(a)零件图⽤(b)装配图⽤图1-3 学习⽤标题栏格式制图基本规定--⽐例《技术制图⽐例》GB/T 14690-1993对⽐例的选⽤作了规定。
1、⽐例的概念⽐例为图样中机件要素的线性尺⼨与实际机件相应要素的线性尺⼨之⽐。
2、⽐例的选⽤绘制图样时应优先选取表1-2中所规定的⽐例。
表1-2 ⽐例系列表1-3 必要时允许采⽤的规定⽐例3、⽐例的标注绘制同⼀物体的各视图时,应采⽤相同⽐例,并将采⽤的⽐例统⼀填写在标题栏的"⽐例"项内。
当某视图须采⽤不同⽐例绘制时,可在视图名称的下⽅进⾏标注,如:。
制图基本规定--字体《技术制图字体》GB/T 14691-1993规定了图样中汉字、数字、字母的书写格式。
1、基本要求图样中书写字体必须做到:字体端正、笔划清楚、间隔均匀、排列整齐。
苏教版通用技术必修1第五章设计图样的绘制二常见的技术图样任务一绘制三视图并标注尺寸
任务一绘制三视图并标注尺寸一、教学内容1.结合对三视图特征的理解,绘制简单形体的三视图并标注尺寸。
2.辨析三视图与正等轴测图的关系,正确绘制简单形体的正等轴测图。
3. 识读简单的机械加工图、电子线路图、装配图等技术图样。
二、学科核心素养要求通过本节中技术语言学习、草图和轴测图的绘制、效果图的识读恰恰可以满足学生的这方面需求,与高中立体几何相联系,更有利于激发学习动机,提升个人综合能力。
三、教学重点、难点1.结合对三视图特征的理解,绘制简单形体的三视图并标注尺寸。
2.辨析三视图与正等轴测图的关系,正确绘制简单形体的正等轴测图。
3. 识读简单的机械加工图、电子线路图、装配图等技术图样。
四、教学准备教学课件。
五、教学过程1. 引入走进情境经过发复的修改和完善,同学们绘制出了能够比较详细展示台灯基本结构和功能的设计草图。
但是他们发现,要想加工制作的话,仅有这些还不够,还要绘制加工图样并标注加工尺寸才行。
2. 新课正投影与三视图物体在光线的照射下,会在地面或墙面上投下影子,这是一种自然现象。
马上行动:任取一一件物体,如铅笔盒、书本,通过改变物体与光源(如灯光、日光)跟桌面、地面、墙面的相对位置,观察物体影子的变化情况。
1.物体的影子在什么情况下,能够反映物体某个方向的外轮廓形状特征与大小?2.数学上,空间点的位置可以用什么方法表示?3.空间物体的大小又可以怎样描述?绘制图样时,常用的正投影法就是假设投射线与投影平面垂直,在投影平面上求取物体的投影的方法。
根据对投影三要素( 投影中心、投射线和投影面)与投影物体之间位置关系的讨论,可以发现,为了确定物体的结构形状,需要采用多面正投影。
一般采用三个互相垂直相交的投影面(即正面投影面V、水平投影面H和侧面投影面W)建立-一个三投影面体系,再采用正投影法将物体同时向三个投影面投影,得到三个投影图:物体的正面投影,即物体由前向后投射所得的图形,通常反映物体的主要形状特征,称为主视图;物体的水平投影,即物体由上向下投射所得的图形,称为俯视图;物体的侧面投影,即物体由左向右投射所得的图形,称为左规图。
通用技术设计图样的绘制 (人教)(课堂PPT)
§1.图样:这是工程技术中最常见的一种表达、交流的工具。 §2.图表:通常用于统计数据的表达,常见的有表格、柱状坐标式图 表、饼性 图表等。 §3.模型:一般用于建筑物、建筑群的表示。地理、军事上用的沙盘模型等 §4.符号、标志:在交通、广告上用的很多,在工程图纸上也有规定的标志、符 号来表示一些特殊的要求。
R4
Gz
C4 BG2
1 . 5V
▪
C2
▪
▪
R5
sw
41
阅读右面的电路图: ▪ 1.说明电路中有哪些
元器件。 ▪ 2.根据元器件符号间
的连接,判断信号流向, 并说明该电路可以实现 什么样的功能。
42
练习布置(P129)1、2、3
43
30
明确尺寸要素:尺寸界线,尺寸线,尺寸数字 (单位:mm)实例一:
Ø 15
37.5
32 16.5
31
57
▪ 实例二:
148.5° 48
32
4、.组合体的尺寸标注规则
先标注定形尺寸,然后标注定位尺寸,最后标注总体尺寸
定形尺寸:确定各基本形体大小的尺寸。 定位尺寸:确定各基本形体相对位置的尺寸。 尺寸基准:标注和测量尺寸的起点。一般选择组合体 的对称平面、底面、重要端面及回转体轴线最为尺寸 基准。 总体尺寸:表示组合体的总长、总宽、总高的尺寸。
34
▪ 根据右图所给形 体的主视图、左 视图,分析形体 的结构,标注形 体尺寸。
35
三、机械加工图
(1)定义:是以三视图的形式来表达机械加工方法 的一种技术图样,是完成产品的机械加 工的主要依据。 三视图及其尺寸标注
(2)组成: 必要的其他视图 标题栏和文字说明
第六章设计图样的绘制
技术语言的种类
(5)模 型 房 屋 模 型
航 模
技术语言的种类
(6)肢体语言
旗 语
技术语言的种类
(7)声音
声音也是一种技 术语言,如号音、 汽笛、喇叭等在 表达某些特殊信 息时发出的声音, 如摩尔斯电码 。
注意:无论采用何种比例,所注尺寸数字均应是 物体的真实大小,与绘图的比例无关。
1:1
2:1
1:2
剖视图
线路图
线路图是指用图形符号和线段组成的电子工程用 的略图。包括电路原理图、接线图和逻辑图。
圆柱体立体投影
z
主视图
左视图
x
俯视图
y
圆柱体三视图展开图
练习:画出下图的三视图。
形体的尺寸标注
1. 尺寸标注的基本要求 a.正确,尺寸注写必须符合国家标准; b.完整,齐全,不遗漏,不重复; c.清晰,整齐,清晰,便于读图; d.合理,符合加工要求。
三条轴线在平面上夹角都为120°,但表现在空间中三根轴线是互相垂直的。 轴测轴:即由原点引出的三根轴线OX、OY、OZ。 轴间角:任意两轴线间的夹角。 正等轴测图: 是一种可以表现物体三维结构特征的图形。
判断下列哪个是正等测轴测图。
A
B
C
D
修改和完善的草图。
草图绘制的步骤
1. 选用合适的笔来绘图; 2.方格纸上确定比例; 3.画出透视线稿; 4. 画产品的中间调子;
5.细致描绘高光部位;
6. 描绘阴影,突出质感;
7. 检查修改,最后确认。
正等轴测图三维坐标的建立
技术语言的种类
第五章设计图样的绘制课件-高中通用技术必修《技术与设计1》
形体的尺寸标注
练习:1、通用技术实践课上,小明设计了如图所示的零件。图中多标的尺寸共有( ) 处处 处处
答案 B 解析 水平尺寸50是多标的。
直径ϕ12标注两次。共多标注两处。
形体的尺寸标注
练习:2、如图所示为某一机件的形体立体图。请画出相应的三视图,并在三视图中 标出相应的已知尺寸。
绘制设计草图
➢ 基本图形的画法
设计表现的基础
绘制设计草图
➢ 基本图形的画法
设计表现的基础
绘制设计草图
➢ 基本图形的画法
设计表现的基础
绘制设计草图
➢ 直线与曲线的连接
设计表现的基础
找出直线与曲线的切点,用曲线自然连接。
绘制设计草图
➢ 网格法徒手画
设计表现的基础
作图要领: 与地面垂直的线垂直画(表达物体的
高),与地面平行的线按网格上的斜线画 (分别表达物体的长和宽),同时以网格上 的小格来确定物体的比例关系。
草图的分类
草图也叫方案草图或设计速写,它能迅速捕捉和记录设计者转瞬即逝的创作灵感,表达 设计创意,是把设计构思转化为现实图形的有效手段之一。
根据所处设计阶段的不同,草图可分为构思草图和设计草图。
1. 握笔姿势练习 以拇指和食指握笔并使笔与纸面保持一定的角度,同时用手臂带动整个手在纸 面上自由地移动,而不仅仅是移动手指。
绘制设计草图
设计表现的基础
➢ 徒手绘图要领
2.徒手自由画线练习 使用铅笔在纸上试着进行徒手自由画线的练习,如作水平的、垂直的和45度角 的平行线。画图时,要保持均匀的力度和手的运行速度。
正投影与三视图
➢ 三视图的绘制 4、绘制主视图、俯视图、左视图
高中《通用技术》复习四设计图样的绘制
《通用技术》复习四:第六章设计图样的绘制基本内容:1.技术语言是一种在技术活动中进行的特有的语言形式。
常见的技术语言..有:口头语言、、图表(包括表格、草图、效果图......)、模型、符号、计算机演示、网络语言等。
技术图样包括三视图、机械加工图、剖视图、线路图等。
2.正等轴测图的绘制:长(X)、宽(Y)、高(Z)三轴线夹角均为3.三视图的绘制:(会考要求:能规范画出简单形体的三视图)(1)主视图:物体的正面投影,即物体由前向后投影所得到的图形。
(2)俯视图:物体的水平投影,即物体由投影所得到的图形。
(3)左视图:物体的侧面投影,即物体由投影所得到的图形。
主视图反映物体的长和高,俯视图反映物体的,左视图反映物体的。
4.尺寸标注三要素:尺寸界线、尺寸、尺寸 .(会考要求:能规范标注尺寸)一、设计表现图1.下面不属于技术语言的是()A.车摸B.交通管理C.建筑施工图D.出入口符号2.在呈现较复杂产品的设计方案及对设计进行详细说明和陈述时,采用以下哪种技术语言比较合适?()A.口头语言 B.图表 C.技术图样 D.符号3.标志也是一种技术语言,它具有言简意赅、通俗直观的特点。
如图是一个公共场合标志,它表示的意思你认为最合适的是()。
A.大型商场 B.海关检验C.会议室 D.结帐(柜台)处4.在草图的徒手绘制中,以下属于不正确的画直线方法是()5.正等轴测图上表现物体的长,宽,高三个方向的坐标轴之间的夹角是()度?A.60 B.90 C.120 D.180二、常见的技术图样6.绍兴图书馆计划展出某书画家的作品,为了保证画展的社会效果和经济效益,组委会提前制作了宣传广告,告知了画展的地点位置。
这些筹备活动中,不属于技术图样的是()A.去图书馆的交通线路图 B.展览的宣传广告图C.展馆的布置平面图 D.书画家的原稿草图7.下列属于技术图样的的是()A.机械加工图 B.条形图C.模型D.符号8.在图纸上绘制物体的三视图,其中能反映出物体长和宽的视图是:()A.主视图B.俯视图C.左视图D.剖视图9.下列不属于尺寸标注的要素是()A.尺寸线 B.箭头 C.尺寸界线 D.尺寸数字10.在对形体进行尺寸标注时,下列说法错误的是()A.形体尺寸标注的是形体各结构块的真实大小和相对位置;B.尺寸标注必须正确无误,尺寸注写必须符合国家标准,尺寸数字默认以毫米为单位;C.可以利用形体的轮廓线、轴线或对称中心线作为尺寸界线;D.尺寸线可以画在形体轮廓线、轴线或对称中心线的延长线上。
第六章设计图样的绘制二常见的技术图样
第六章设计图样的绘制二常见的技术图样第二节常见的技术图样教学流程:一、导课课件出示草图1. 流程说明出示两张草图,让学生观看,并提问、设问约2分钟设计依据承前启后,体会草图关于方案构思意念的表达,具有重要作用,但要形成设计方案,为加工环节提供准确的设计依据,则需要三视图和尽寸标注。
课件出示草图2.导语:草图能够构思具体化,假如要把制作模型或原型,还需要绘制三视图.二、新课教学(一)正投影与三视图1.常见的投影方法学生活动1:讨论、听讲、有关笔记。
2.三视图的原理和识图教师活动:讲述三视图的三投影面体系复习正投影与三视图。
观赏实物三视图,增强对三视图的直观明白得课件演示实例观摩三视图实例练习从技术语言角度复习三视图,并总结绘制三视图的规律。
感受技术交流中三视图的作用;通过观摩,明白得绘制(识读)简单形规律:长对正,高平齐,宽相等3.观赏实物三视图:坦克和飞机4.形体结构的三视图绘制例题课堂练习观摩模型房的结构与三视图引入:设计草图能不能用来加工模型或原型?形体的尺寸标注要素及标注方法形体尺寸标注案例观摩讲解案例观摩讲解当堂练习了解机械加工图观摩机械加工图实例课堂训练,讲解加工图中的制图标识符号剖视图在机械加工图中的作用电子电路图分压式偏置放大电路小结体的三视图的方法。
识别三视图是检验学生迁移应用三视图能力的重要标志。
通过即时练习,让学生经历绘制三视图的过程,全体参与,全程参与,教师巡视指导,实现课堂上的差异化教学,让学生经历,体会,感悟。
通过观摩,体会在画形体结构三视图时的操作方法,分解形体结构的方法和三视图中虚线的应用。
设计草图因为没有标注设计对象的尽寸,因此不能用来作为加工的图样。
独立操作,实践。
5.由三视图想像实物6.课堂练习:画出左视图7.模型房的结构与三视图学会标注简单的尺寸机械加工图是工程图的一种,是完成产品机械加工的要紧依据识读技术制图符号;体会技术语言在技术交流及技术活动中的作用,准确、规范、永久。
工程制图的绘图的方法与步骤
工程制图的绘图的方法与步骤绘图的方法与步骤第一节用绘图工具和仪器绘制图样工程图样通常都是用绘图工具和仪器绘制的,绘图的步骤是:先画底稿;然后,进行校对,根据需要进行铅笔加深或上墨;最后,再经复核,由制图者签字。
一、用制图工具和仪器铅笔加深的图样1、画底稿绘图时,采光应来自左前方。
通常用削尖的2H铅笔轻绘底稿,底稿一定要正确无误码,才能加深或上墨。
画底稿的顺序是:先按图形的大小和复杂程度,确定绘图比例,选定图幅,画出图框和标题栏;根据选定的比例估计图形及注写尺寸所占面积,布置图面。
然后,开始画图。
画图时,先画图形的对称轴线,中心线或主要轮廓线,再逐步画出细部。
图形完成后,画尺寸界线利尺寸线。
最后,对所绘制的底稿进行仔细校对,改正错误和缺点,并擦去不需要的图线。
2、铅笔加深铅笔加深时应做到线型粗细分明,符号国家标准的规定,宽度为O.5b的圈线(如粗实线、中虚线等)常用HB铅笔加深;宽度为0·35b的图线(如细实线、细点划线、折附线及波浪线等)常用削尖的H或2H铅笔适当用力加深;在加深圆弧时,圆规的铅芯应该比画直线时的铅笔芯软一号。
用铅笔加深时,一般先加深细点划线(中心线、对称线)。
为了使同类线型粗细一致,可以按线宽分批加深;先画粗实线,再画中虚线,然后画细实线,最后画双点划线、折断纠和波浪线。
加深同类型圈线的顺序,一般是先画曲线,后画直线;画同类型的直线时,通常是先从上向下加深所有的水平线,再从左向右加深所有的竖直线,然后加深所有倾斜线。
当图形加深完毕后,再加深尺寸线及尺寸界线等,然后,画尺寸起止符号(45。
的中实线斜短划或尺寸箭头),填写尺寸数字和书写图名、比例等说明文字和标题栏。
在写字前,必须先按选定的字高用铅笔轻画格线(汉字画出长仿宋字的字格,数字与字母可只画出字存的两条边线)。
3、复核和签字加深完成后,必须认真复核,如发现错误,则应立即改正;最后,由制图者签字。
二、用制图工具和仪器绘制上墨图样用制图工具和仪器绘制上墨图样的程序,与绘制铅笔加深的图样相同。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
设计图样的绘制————————————————————————————————作者:————————————————————————————————日期:第六章设计图样的绘制教学设计·设计表现图一、教学目标(一)知识与技能1、了解技术语言的种类及其应用,能用恰当的方式与他人交流设计想法和成果。
2、能绘制草图来表达设计意图。
3、能识读效果图。
4、学习并掌握形体的正等测图的画法。
(二)进程与方法1、通过学习掌握技术语言的内涵,并不断学习掌握生活中的各类技术语言。
2、通过学习逐渐掌握一般草图、正等测图的绘制和效果图的识读。
(三)情感态度与价值观1、培养形成对技术语言遵守和传播的良好习惯。
2、学会运用草图、正等测图描述和解决生活中遇到的一些问题。
3、培养形成在设计活动中用技术语言表达设计意图的能力。
二、教学内容分析设计表现图是设计交流语言,在设计活动过程中,经常用以表达设计观点、呈现设计的构思方案并激发灵感,是表达设计思想的一种十分有效的手段,是设计图样绘制的初步,是解析几何和立体几何的具体应用,是一种在技术活动中进行信息交流的特有形式,是整个技术产品设计过程中进行信息交流的关键部分,它在“发现问题、明确问题”,“方案的构思及其方法”、“设计图样的绘制”,“模型或原型的制作”,“技术产品的使用和保养”等组成的设计过程起着不可替代的作用。
所讲的内容都是在空间思维层面上的,对学生的思维提出挑战,同时也为学生提供了一个表达创造力的机会。
内容包括技术语言的种类及其应用、草图、正等测图的绘制和效果图的识读。
1、教学重点技术语言的内涵,草图、正等测图的绘制和效果图的识读。
2、教学难点正等测图的绘制。
三、教学策略设计1、教学方法与手段1)开篇展示交通标志图,激发学生对技术语言的学习兴趣。
ﻫ2、由感性到理性,设计台阶式(由易到难)的课堂训练活动,引导学生如何进行草图、正等测图的绘制和效果图的识读,使其享受到成功的快乐。
ﻫ3、提供立体几何模具,让学生进行“画画”,对其动手过程中产生的亮点进行及时肯定和鼓励,增强学生的自信心。
2、教学时间安排设计表现图这节内容教学时间安排2学时。
3、教学用具交通标志图、立体几何模具、绘图工具。
四、教学过程设计(一)技术语言的种类与应用1.引入新课(3分钟)问:什么是语言?(学生讨论)答:它是人们相互交流和表达的工具。
问:在城市的十字路口中,我们所看到的红绿灯是交通中的一种语言工具。
当红灯亮时,你知道它表达什么意识?答:停车,不准通行。
总结:“红绿灯”是交通管理部门和司机们交流和表达的工具,它也具有语言的功能,因而它也是一种语言。
板书:什么是技术语言在技术活动中进行表达、交流的工具。
(如图形、表格、声音、手势、标志等) 2.常见的技术语言及主要用途(10分钟)(1)图样——在工程技术中最常用的一种表达、交流工具。
(2)图表——通常用于统计数据的表达。
(3)模型——用于建筑物、建筑群的表示。
(4)符号、标志(演示交通标志图)——在交通、广告上用的很多。
(5)声音——如号音、汽笛、喇叭等。
在表达某些特殊信息时发出的声音。
(6)手语和旗语——在交通、航海方面用于指挥、交流和沟通。
哑语也是手势语言。
(7)口头语言——有技术活动,如技术讲座、教学等,主要用口头语言来表达和交流。
(8)程序语言——计算机语言。
进行交流和表达的工具。
(9)计算机演示——以计算机为载体。
用多种媒体进行交流和表达的工具。
(10)书面文字语言——各种技术文件都需要用到书面文字语言。
除了上述语言外,在技术活动过程中,人们通常还需借助其他技术语言对产品设计的情况进行说明、陈述、演绎和交流,如技术符号,精度要求,必要的文字说明等。
3.小结(2分钟)凡是技术活动中用来进行交流,表达和沟通的工具,我们都可以叫做技术语言。
技术语言、生活语言、艺术语言都属于语言,它们都有其语言的共性,都是表达、交流和沟通的工具。
(二)草图的绘制1、新课导入(3分钟)问:大家会削铅笔吗?谁给大家演示一下。
答:会,有同学进行演示。
给同学们演示并讲解正确的削铅笔方法,并让其跟进(笔动刀不动,便于掌握效果,从笔头选木质部分约3.1厘米长处动刀,使木质部分长约2.5厘米,铅芯部分长约0.6厘米,最后均匀成型)。
然后让大家用铅笔画粉笔盒,教师在黑板上徒手画出粉笔盒样。
告诉大家这就是最草的草图。
2、草图的画法(25分钟)教师指导学生按书112—115页的画法、步骤及示例画草图,同时请一位同学在黑板上画,并抽样点评。
以提问纠正的形式讲明草图的分类。
3.小结(2分钟)草图是技术设计活动中用来进行交流、表达、沟通、修善和记录灵感的工具,是技术设计语言。
大家必须勤加训练,才能具备绘制草图的能力,通过从简单到复杂形体的草图训练,还可以提升同学们的空间思维能力和对解析几何、立体几何的理解能力。
(三)效果图的识读多媒体展示一张汽车效果图。
问:这张图与草图相比如何?答:形象、直观、漂亮。
总结:这就是效果图,它是设计者在一件新产品投入生产之前,对其功能和形态特征及形式进行推敲、评价的依据之一。
与草图相比,效果图更能真实地表现产品的式样、材质和空间效果等。
产品设计的后续工作便是依效果图和结构图制作模型或原型。
因此,大家在识读效果图时要注意从整体上把握产品的形态、功能和特征,要注意从中了解产品外观上的实际比例关系和色彩搭配及材质感,了解产品内部结构和色彩装饰效果。
多媒体展示三张产品效果图,边识读边讲解识读要领。
(10分钟)(四)正等轴测图1、课程导入(2分钟)出示一物体的三视图和轴测图,说明轴测图与三视图的几何关系和在工程设计中的应用。
从而导出课题。
ﻫ2、轴测坐标系的形成(3分钟)首先让学生知道,轴测图就是一种立体图。
根据右图,用正投影的方法,将一个空间直角坐标系向一个平面投影,便形成正等轴测坐标系。
当投影成为人们事先规定的轴测坐标时,所得到的投影关系,就是我们要用到的轴测投影规则。
ﻫ3、正等轴测坐标简介(3分钟)1)正等轴测坐标系如右图所示,正等轴测坐标系是是由相邻两个坐标轴夹角都等于120°的三个坐标轴组成(这个角叫做轴间角)。
左下方的坐标轴为X轴,右下方的为Y轴,Z轴一般都是让它竖直向上。
三个坐标轴的交点O称为坐标原点。
ﻫ2)正等轴测投影规则。
根据空间直角坐标投影为正等轴测坐标的几何关系,可以得到ﻫ如下的投影规则:在直角坐标系中,沿三个坐标轴的尺寸,投影到正等轴测坐标上时,在相对应的坐标方向上,长度要缩短,在三个坐标方向上均为0.82(称其为轴向变化率),为了绘图的方便,人为规定,正等轴测投影在三个坐标方向上的轴向压缩系数都取1。
4、正等轴测图的画法(25分钟)ﻫ上述正等轴测投影规则告诉我们,根据直角坐标系中的投影图形作轴测图的基本方法是:沿直角坐标系各坐标轴的方向量取点的位置,再根据轴测投影的轴向变化率,在轴测坐标系中确定该点的位置。
这也是“轴测投影”名称的由来。
例.右示两个正方形的直角坐标系不一样,分别做它们的正等轴测图。
ﻫ第一步,作轴投影坐标如图。
第二步,在直角坐标系上量A点的X坐标和Y坐标。
ﻫ第三步,按相等长度(轴向变化率=1)在轴测坐标系上取X,Y值。
得到A点的轴测投影a。
第四步,按同样方法,求出B,C,D点的轴测投影b,c,d。
ﻫ第五步,连接abcd,即得正方形的正等轴测投影图。
ﻫ1)平面立体的正等轴测图。
所谓平面立体,就是各外表面都是平面的立体。
六面体、棱柱体、棱锥体等。
ﻫ给出平面立体的三视图,作该平面立体的正等轴测图。
ﻫﻫ作图步骤如下:ﻫ(1)在三视图上确定直角坐标系,如图(1);ﻫ(2)作正等轴测坐标,根据俯视图,按轴向变化率=1,在轴测坐标中作出A,B,C,O四点的轴测投影。
再根据正视图中的Z向尺寸,同样按轴向变化率=1,在轴测坐标中作出a,b,c,o 各点。
如图(2)。
ﻫ(3) 连接各顶点,擦去看不见的轮廓线,加粗看得见的轮廓线,既得所求的正等轴测图。
如图(3)。
3)圆的轴测投影(1) XOY面上圆的轴测投影作图步骤如下:ﻫ作轴测坐标,在相应坐标轴上,按1:1的要求,作出E,F,G,H各点的轴测投影e,f,g,h。
在直角坐标中,作圆O的外切正方形,根据AB,CD平行于OY轴,BC,AD平行于OX轴,在轴测坐标中,求得正方形ABCD的轴测投影为abcd。
ﻫ连接ag,c h,分别交bd于m和n。
分别以a,c,m,n为圆心,以ag为半径作弧gf,以ch为半径,作弧hc,以mg 为半径,作弧cg,以nf为半径,作弧hf。
这四段弧连接成的椭圆,就是所求的圆的轴测投影。
具体的作图方法,可教材P118,给出的步骤进行。
ﻫ(2) XOZ和YOZ面上5、小圆的轴测投影可参照上述方法,由学生在课堂上练习,然后由老师总结。
ﻫ结正等测图是一种可以表现物体三维结构特征的图形。
也就是数学课中的直观图,具有立体感强的优点,采用这种投影图可以表示最初的设计思想。
是设计工作中的辅助图样,是效果图的“底版”。
在学习过程中一定要清楚其几何关系和坐标系特征。
(2分钟)五、教学反思本课内容非常适合学生动手操作,在动手成图的过程中,积极参与,相互合作,形式活跃,对抽象的问题有了具体的认知和理解,也加深了学生的记忆。
大多数学生都掌握了设计表现图的绘制和识读。
教学过程中对学生的学习行为、状态进行评价可以微调教学策略,有利于教学的实施和修正。
学生的空间思维能力还不完善,绘制正等轴测图能力还显不足,细致严谨的态度还需要加强。
只有勤思勤练才会提高。
ﻫ·常见的技术图样一、教学目标(一)知识与技能1、掌握一般技术图样所采用的投影方法。
2、能绘制简单的三视图并学会标注简单的尺寸。
3、了解一般的机械加工图、电子线路图所用符号的含义及表达方法,能识读一般机械加工图和线路图。
(二)进程与方法1、通过学习掌握简单的三视图的绘制与识读;学会规范作图的方法和技能。
2、通过学习逐渐掌握一般的机械加工图、电子线路图所用符号的含义及表达方法,能识读一般机械加工图和线路图。
(三)情感态度与价值观1、培养形成感受设计交流中三视图的作用;养成细致、严谨的良好习惯。
ﻫ2、学会运用机械加工图、电子线路图所用符号的含义及表达方法解决生活中遇到的一些问题。
3、培养形成在设计活动中用技术语言表达设计意图的能力。
二、教学内容分析技术图样是设计交流语言,在设计活动过程中,经常用以表达设计观点、呈现设计方案,是表达设计思想的一种十分有效的手段,是解析几何和立体几何的具体应用,是一种在技术活动中进行信息交流的特有形式,是整个技术产品设计过程中进行信息交流的关键,它在“发现问题、明确问题”,“方案的构思及其方法”、“模型或原型的制作”,“技术产品的使用和保养”等组成了设计过程。
