QTZ40塔式起重机安装施工方案

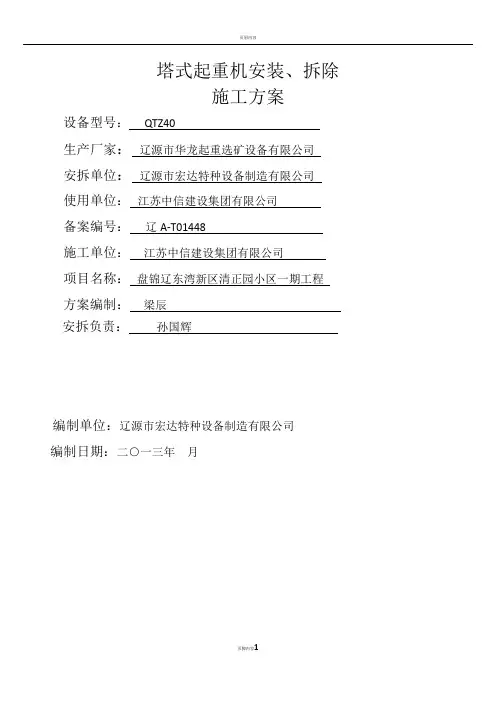

塔式起重机安装、拆除施工方案设备型号： QTZ40生产厂家：辽源市华龙起重选矿设备有限公司安拆单位：辽源市宏达特种设备制造有限公司使用单位：江苏中信建设集团有限公司备案编号：辽A-T01448施工单位：江苏中信建设集团有限公司项目名称：盘锦辽东湾新区清正园小区一期工程方案编制：梁辰安拆负责：孙国辉编制单位：辽源市宏达特种设备制造有限公司编制日期：二○一三年月塔式起重机安装、拆除施工方案设备型号： QTZ40生产厂家：辽源市华龙起重选矿设备有限公司安拆单位：辽源市宏达特种设备制造有限公司使用单位：江苏中信建设集团有限公司备案编号：辽A-T01447施工单位：江苏中信建设集团有限公司项目名称：盘锦辽东湾新区清正园小区一期工程方案编制：梁辰安拆负责：孙国辉编制单位：辽源市宏达特种设备制造有限公司编制日期：二○一三年月塔式起重机安装、拆除施工方案设备型号： QTZ40生产厂家：辽源市华龙起重选矿设备有限公司安拆单位：辽源市宏达特种设备制造有限公司使用单位：江苏中信建设集团有限公司备案编号：辽A-T01449施工单位：江苏中信建设集团有限公司项目名称：盘锦辽东湾新区清正园小区一期工程方案编制：梁辰安拆负责：孙国辉编制单位：辽源市宏达特种设备制造有限公司编制日期：二○一三年月塔式起重机安装、拆除施工方案设备型号： QTZ40生产厂家：辽源市华龙起重选矿设备有限公司安拆单位：辽源市宏达特种设备制造有限公司使用单位：江苏中信建设集团有限公司备案编号：辽A-T01450施工单位：江苏中信建设集团有限公司项目名称：盘锦辽东湾新区清正园小区一期工程方案编制：梁辰安拆负责：孙国辉编制单位：辽源市宏达特种设备制造有限公司编制日期：二○一三年月一、安拆前现场准备：1．技术准备塔吊安装前，由项目技术负责人根据上述编制依据编制塔吊安装、使用、拆卸等作业方法、质量要求和安全技术措施，经分公司技术负责人审批后，作为安装、使用、拆卸、日常维护等作业技术方案。

同时组织全体相关人员认真学习塔吊使用说明书及施工方案。

2．人员配备项目部向工程处申请安排取得建设行政主管部门颁发的拆装资质证书的专业队伍，所有参加塔吊安装、拆卸及操作人员都必须经过专业训练，并取得相应资格证书，持证上岗。

安装、拆卸过程中安排技术负责人和安全员现场监护。

3．吊装机械及相关工具准备撬杠4～6根、Ф8长1米千斤2根、Ф15.5长3米、6米千斤各4根、塔吊专用 M16×100螺丝若干套，10#铁丝4米、50米长的粗尼龙绳一根、2.5KG手锤2～4把、8KG大锤两把、工具箱3只、对讲机4只。

4．施工现场及基础准备确定塔吊位置时，应考虑塔机作业时，起重臂作3600全回转的空间应无障碍物与高压电线；同时需考虑塔机顶升或下降时，无论是施工前或施工完毕后，起重臂和平衡臂所经过的空间都不应有空中障碍物。

4．1现场准备：了解现场布局及土质情况，清理现场障碍物，查看、安排汽车塔吊进出路线、标准件、起重臂等塔吊配件临时安放位置；塔身周围50米范围内设置警戒线，安排专人负责执勤。

警戒线内严禁闲杂人员流动。

4．2基础准备A．基坑开挖塔吊位于建筑物边缘，为了防止基坑塌方，将塔吊基础设置在与建筑物主楼筏板基础相同的持力层上。

建筑物基坑开挖过程中，同时开挖塔吊基坑。

B．基础浇筑塔吊基础制作按照使用说明书中所规定的技术要求进行制做：QTZ40基础尺寸5000×5000×1000mm，混凝土等级C35，配筋 HRB400￠20、HRB400￠18、HRB400￠12。

为了确保砼基础表面平整，砼初凝前用水准仪进行检查，必须达到使用说明书中规定的平整度。

浇注砼后及时进行养护，未达设计强度不得安装塔吊。

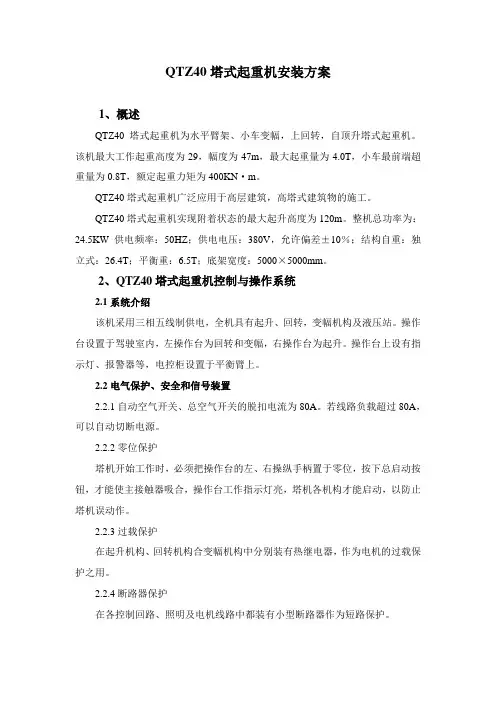

二、安装或拆卸组织机构三、安装或拆卸使用设备、工具材料四、塔吊的基本技术性能、安装或拆卸过程及安全要求：㈡塔吊的位置确定、基础做法：1.塔吊位置参见现场布置图2.基础制作尺寸安塔吊说明书尺寸为准并与建筑物底板连接，基础钢筋的绑扎按照生产厂家基础图制作。

3.基础浇筑混凝土水泥含量为350公斤/米，水泥质量：CPA3254.基础混凝土的用量不得低于水平位置。

5.基础一的预埋钢角应处于水平位置。

㈢塔吊的安装使用的机械、工艺程序及安全措施：1.根据大臂长48米，高度在20米以下，塔吊采用一台30吨汽车式起重机安装。

2.安装工艺流程基础工程→找平→标准节安装→安装外套架→安装驾驶室→安装塔帽→后臂安装→安装一块后配重→安装前臂→再安装后配重→安装电线→钢丝绳、工作平台、护栏安装→调试各保险限位→试吊→报验。

3.塔机安装1.)安装前准备工作①由塔机专业安装队会同公司安全设备部门、技术质量部门及项目部负责人查看现场，提出安全措施，制定塔机安装步骤。

②进行塔机基础的施工。

③由塔机专业安装队组织安装小组全体作业人员进行特种作业安全技术交底，熟悉塔机安装方案及安全要求，根据《塔式起重机使用说明书》上的安装部件的重量，配齐并检查安装塔机所需的钢丝绳及吊具、吊索。

④由项目部负责配合,按《塔式起重机使用说明书》基础部分的要求,把预先加工好的预埋螺栓套在做好的木模上,并用螺栓固定,调平木模上平面的水平度,在1/1000范围内预埋螺栓的下端固定在基础钢筋上,然后用混凝土浇筑,混凝土强度为C35,现场制作试一组,送指定的试验室。

⑤安装塔机的场地提前平整，保证道路畅通，以便汽车进场拼装吊臂、平衡臂之用。

⑥根据塔机散件中最大重量及现场条件，安排一辆汽车吊进场进行安装。

⑦由塔机拆装队负责清点所有的塔机零部件、连接螺栓、销轴及开口销，并将连接件涂抹黄油。

2.)塔机安装工作步骤要点①安装底盘：安装小组和项目技术负责人共同检查安装塔机的准备工作是否完善，复核预埋脚柱顶面的水平误差，并安装塔身基础节，其水平误差不得超过塔身边长的1/1000，否则在固定底座下面加垫片调平。

②安装标准节、套架：在地面上将两节标准节、顶升套架总成等拼成整体，组装塔机时，将此部分整体吊到塔机底盘上，对准连接孔，然后用特制螺栓将底盘与塔身标准节连接好。

③安装回转支承总成：下支座、回转支承、上支座出厂时以及转场时一般已用特制螺栓连成整体。

装塔时将此部位整体吊到顶升套架上面，对正下支座上四个主弦杆与标准节的止口，用特制销轴与套架连接起来，并用8个标准节高强螺栓将下支座与标准节连接，然后安装上支座上的工作平台。

将回转电机接通电源，启动回转电机试运转。

④安装过渡节：将过渡节吊装置于上支座上，装上销轴、开口销。

调整爬升导轮与塔身主弦之间的间隙为2-5mm。

⑤安装塔帽：吊装前在地面上先把塔帽上的平台、栏杆、扶梯装好，再将塔帽吊到过渡节上，用特制销轴将塔帽与过渡节连接好，并穿好开口销。

⑥安装司机室：司机室内的电气设备安装齐全后，再将司机室和挑梁吊到上支座右侧，对准耳板上孔的位置，然后用螺栓连接。

⑦安装平衡臂；将卷扬机构、配电箱、电阻箱等装在平衡臂上，将平衡臂拉杆装平衡臂上并连接好，然后将平衡臂吊起来用销轴将平衡臂与过渡节铰接并穿好开口销。

再抬起平衡臂一个角度至平衡臂拉杆的安装位置，安装好平衡臂拉杆,然后将平衡臂缓慢放下，安装平衡重一块。

⑧安装起重臂总成：在塔机附近平整的枕木上，将起重臂各件用特制销轴组装成整臂，把起重臂停靠在约0.5米高的枕木上。

先将维修吊栏紧固在变幅小车上，然后将变幅小车装在起重臂上，并收紧变幅小车上的钢丝绳，以小车在载重情况下不松驰为宜。

再将起重臂拉杆与起重臂上的吊顶用销轴铰接，并穿好开口销。

拉杆放在起重臂夹板内且固定妥当。

将组装好的起重臂置于顶升套架引进标准节方向，要求将臂根置于离底盘1.5米处⑨安装平衡重；平衡重的配量及安装位置应严格按要求安装，在塔机工作时不允许平衡重有摆动现象，平衡重安装在平衡臂尾部主弦杆上。

吊装完毕后，按起重钢丝绳穿绕要求进行起重钢丝绳的穿绕。

起重钢丝绳从起升机构卷筒上放出，绕过塔帽上的游动滑轮向下，进入过渡节起重量限制器滑轮向前，再绕至变幅小车和吊钩滑轮组，最后将绳头通过楔与楔套，用销轴固定在起重臂顶部，穿绕起升钢丝绳及吊钩。

⑩接电源及试运转：塔机安装完毕后应检查塔机的垂直度，允许偏差为1/1000。

再按电路图接通所有的电路电源，试开动各机构进行运转，检查各机构运转是否正常，同时检查各处钢丝绳是否处于正常工作状态，遇有机械机构磨擦钢丝绳应予以排除。

3.)塔机顶升工作要点①将起重臂旋至引入塔身标准节方向，将所要安装的标准节吊至起重臂下备用。

②放松电缆长度略大于总的爬升高度。

③然后吊起标准节并安放在外伸框架上，调整小车位置，使塔吊的上部重心落在顶升油缸梁的位置上，同时，拆除塔身和下支座之间的四个高强螺栓。

④将顶升横梁挂在塔身的踏板上，开动液压系统使活塞杆全部伸出后，稍缩活塞杆，使爬升架的爬爪搁在塔身的踏板上，活塞杆再次全部伸出油缸，此时塔身上方恰好有能装入一个标准节的空间，利用引进滚轮在外伸框架上滚动，把标准节引至塔身正上方，对准上下两标准节的螺栓连接孔，缩回油缸与下标准节接触时，用8根高强螺栓将上下塔身标准节连接牢固，卸下引进滚轮，调整油缸的伸缩长度，移下支座与塔身，用8根高强螺栓连接牢固，即完成一节标准节的加节工作，按以上步骤连续几次加节到需要高度。

⑤按《塔机使用说明书》上的要求安装调试好各种安全装置。

⑥由安装单位会同项目部和安全设备部门按照《塔机使用说明书》上各项安装规定和塔机的技术性能进行验收。

⑦塔机安装工程结束。

4.)附着的安装与使用①附着是由四个撑杆和一套环梁等组成，它的主要是把塔机固定在建筑物的结构上，起作依附作用，使用时环梁套在标准节上，四角用八个调节螺栓通过顶块把标准节顶牢，其撑杆长度可以调整。

四根撑杆端部有大耳环与建筑物附着处铰接，四根撑杆要保持在同一水平上，调整顶块及撑杆长度使塔身轴线铅垂。

②将环梁包在塔身外然后用螺栓连接起来再提升到附着点安装位置。

③调理螺栓使顶块顶紧塔身。

④吊装4个撑杆，长度符合要求。

⑤利用经纬仪检查塔机轴心线的垂直度，其垂直度在全高上下不超过1/1000。

⑥附着架的高度为五层顶圈梁上。

5.)塔机安装工作中的注意事项1）整个塔机安装工程由专业安装队队长专人负责，统一指挥，明确讯号，项目部负责配合。

2）安装塔机过程中，在拼装塔臂的方向和塔身周围10米范围内必须设置警戒线，并有警戒人员值班，严禁在警戒区内有闲人走动或停留。

3）凡进入警戒区的操作人员都必须戴好安全帽，高空作业人员要系好安全带，脚穿软底鞋，操作人员思想必须高度集中，不要让零件或工具从高处掉下来，严格遵守高空作业的安全规定。

4）升塔时，风力不得超过四级，遇雨要停止安装，夜间不得安排安装作业，拼装好塔身以下支座的16根M30的高强螺栓。

5）所加标准节的踏板必须与已有的塔身标准节上的踏板对准，否则，将无法顶升。
