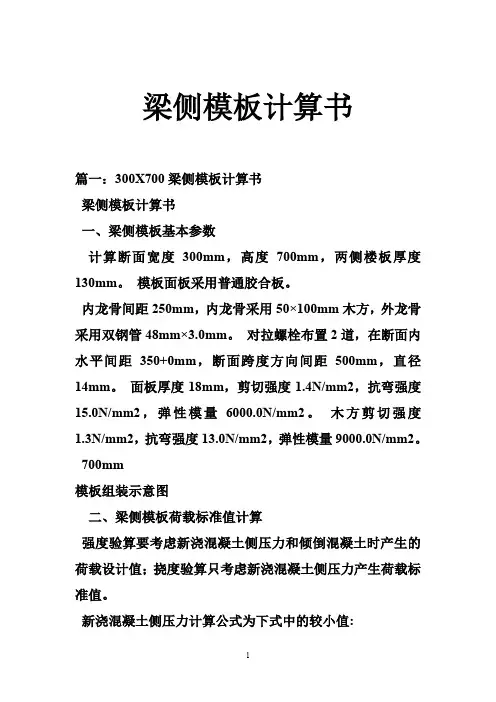

梁侧模板计算书篇一：300X700梁侧模板计算书梁侧模板计算书一、梁侧模板基本参数计算断面宽度300mm，高度700mm，两侧楼板厚度130mm。
模板面板采用普通胶合板。
内龙骨间距250mm，内龙骨采用50×100mm木方，外龙骨采用双钢管48mm×3.0mm。
对拉螺栓布置2道，在断面内水平间距350+0mm，断面跨度方向间距500mm，直径14mm。
面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。
木方剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。
700mm模板组装示意图二、梁侧模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取 5.000h；T ——混凝土的入模温度，取25.000℃；V ——混凝土的浇筑速度，取2.500m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.700m；β——混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值F1=16.790kN/m2 考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值: F1=0.9×16.800=15.120kN/m2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值: F2=0.9×4.000=3.600kN/m2。
三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照连续梁计算。
面板的计算宽度取0.57m。
荷载计算值q = 1.2×15.120×0.570+1.40×3.600×0.570=13.215kN/m 面板的截面惯性矩I和截面抵抗矩W分别为: 本算例中，截面惯性矩I和截面抵抗矩W分别为: W = 57.00×1.80×1.80/6 = 30.78cm3；I = 57.00×1.80×1.80×1.80/12 = 27.70cm4；13.21kN/mA计算简图0.083弯矩图(kN.m)剪力图(kN)变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：8.62kN/mA变形计算受力图0.011变形图(mm) 经过计算得到从左到右各支座力分别为N1=1.321kNN2=3.634kNN3=3.634kNN4=1.321kN 最大弯矩M = 0.082kN.m 最大变形V = 0.137mm (1)抗弯强度计算经计算得到面板抗弯强度计算值 f = M/W = 0.082×1000×1000/30780=2.664N/mm2 面板的抗弯强度设计值[f]，取15.00N/mm2；面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算截面抗剪强度计算值T=3Q/2bh=3×1982.0/(2×570.000×18.000)=0.290N/mm2 截面抗剪强度设计值[T]=1.40N/mm2 面板抗剪强度验算T < [T]，满足要求!(3)挠度计算面板最大挠度计算值v = 0.137mm 面板的最大挠度小于250.0/250,满足要求!四、梁侧模板内龙骨的计算内龙骨直接承受模板传递的荷载，通常按照均布荷载连续梁计算。
梁侧模板400x1100边梁计算书
梁侧模板400x1100边梁计算书计算依据：1、《混凝土结构工程施工规范》GB50666-20112、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载组合下挂部分：承载能力极限状态设计值S承＝γ0[1.35×0.9×G4k+1.4×φc Q4k]＝1×[1.35×0.9×26.4+1.4×0.9×2]＝34.596kN/m2下挂部分：正常使用极限状态设计值S正＝G4k＝26.4 kN/m2三、支撑体系设计左侧支撑表：右侧支撑表：设计简图如下：模板设计剖面图四、面板验算1、左下挂侧模梁截面宽度取单位长度，b＝1000mm。
W＝bh2/6=1000×152/6＝37500mm3，I ＝bh3/12=1000×153/12＝281250mm4。
面板计算简图如下：1、抗弯验算q1＝bS承＝1×34.596＝34.596kN/mq1静＝γ0×1.35×0.9×G4k×b＝1×1.35×0.9×26.4×1＝32.076kN/mq1活＝γ0×1.4×φc×Q4k×b＝1×1.4×0.9×2×1＝2.52kN/mM max＝0.107q1静L2+0.121q1活L2=0.107×32.076×0.2752+0.121×2.52×0.2752＝0.283kN·mσ＝M max/W＝0.283×106/37500＝7.536N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算q＝bS正＝1×26.4＝26.4kN/mνmax＝0.632qL4/(100EI)=0.632×26.4×2754/(100×9500×281250)＝0.357mm≤275/400=0.688mm满足要求！3、最大支座反力计算承载能力极限状态R左下挂max＝1.143×q1静×l左+1.223×q1活×l左＝1.143×32.076×0.275+1.223×2.52×0.275＝10.93kN正常使用极限状态R'左下挂max＝1.143×l左×q＝1.143×0.275×26.4＝8.298kN2、右下挂侧模梁截面宽度取单位长度，b＝1000mm。
梁模板计算书
梁模板计算书梁模板的计算主要包括：①底板下内楞、底板下外楞和底板下支撑；②梁侧模板、侧模板内楞、梁侧模板外楞和对拉钢片。
1、梁模底板及内楞计算（1）梁截面≤350×600梁底板按350×600计算①强度验算：底板承受标准荷载：恒载：混凝土自重力 24KN/m3×0.35m×0.6m×1.2=6.048KN/m底板自重力 5KN/m3×0.015m×0.35m×1.2=0.0315KN/m钢筋自重力 1.5KN/m3×0.35m×0.6m×1.2=0.378KN/m动载：振捣混凝土荷载 2.0KN/m3×0.35m×1.4=0.98KN/m施工人员及机械荷载 2.5KN/m3×0.35m×1.4=1.225KN/m合计 q1=8.663KN/m木模板需乘折减系数0.9：则q=q1×0.9=7.8KN/m梁模板下内楞的间距相等，设为L，是一个等跨多跨连续梁，可按四等跨连续梁来计算：所用公式：δ=M/W≤fmM=Km×qL2W=bh2/6式中：δ—计算最大应力M—计算最大内力Km—弯距系数W—截面抵抗矩Fm—木材抗弯强度设计值b×h—模板横截面的宽度与厚度L—内楞间距一般按4跨连续梁计算，按最不利荷载布置，查附表2得：Km=0.121δ=0.121×7.8×L2×6/(350×152)≤13N/mm2解得：L≤425mm②剪应力验算所用公式：τ=3V/2bh≤fv V=Kvql查表得Kv=0.620τ=3×0.620×7.8×L/(2×600×15)≤fv=1.4N/mm2解得：L≤510mm③挠度验算所用公式：w=Kwql4/100EI≤L/250查表得：Kw=0.967w=0.967×7.8×L4×12/(100×9000×350×153)≤L/250解得：L≤361mm综合以上三种情况，L≤361mm，底板可满足要求，可取L=350mm（2）350×600＜梁截面≤350×1100梁底板按350×1100计算①强度验算：底板承受标准荷载：恒载：混凝土自重力 24KN/m3×0.35m×1.1m×1.2=11.088KN/m底板自重力 5KN/m3×0.015m×0.35m×1.2=0.0315KN/m钢筋自重力 1.5KN/m3×0.35m×1.1m×1.2=0.693KN/m动载：振捣混凝土荷载 2.0KN/m3×0.35m×1.4=0.98KN/m施工人员及机械荷载 2.5KN/m3×0.35m×1.4=1.225KN/m合计 q1=14.018KN/m木模板需乘折减系数0.9：则q=q1×0.9=12.616KN/m梁模板下内楞的间距相等，设为L，是一个等跨多跨连续梁，可按四等跨连续梁来计算：所用公式：δ=M/W≤fmM=Km×qL2W=bh2/6式中：δ—计算最大应力M—计算最大内力Km—弯距系数W—截面抵抗矩Fm—木材抗弯强度设计值b×h—模板横截面的宽度与厚度L—内楞间距一般按4跨连续梁计算，按最不利荷载布置，查附表2得：Km=0.121δ=0.121×12.616×L2×6/(350×152)≤13N/mm2解得：L≤334mm②剪应力验算所用公式：τ=3V/2bh≤fv V=Kvql查表得Kv=0.620τ=3×0.620×12.616×L/(2×1100×15)≤fv=1.4N/mm2解得：L≤444mm③挠度验算所用公式：w=Kwql4/100EI≤L/250查表得：Kw=0.967w=0.967×12.616×L4×12/(100×9000×350×153)≤L/250解得：L≤307mm综合以上三种情况，L≤307mm，底板可满足要求，可取L=300mm（3）梁截面＞350×1100梁底板计算按350×2600计算①强度验算：底板承受标准荷载：恒载：混凝土自重力 24KN/m3×0.35m×2.6m×1.2=26.208KN/m底板自重力 5KN/m3×0.015m×0.35m×1.2=0.0315KN/m钢筋自重力 1.5KN/m3×0.35m×2.6m×1.2=1.638KN/m动载：振捣混凝土荷载 2.0KN/m3×0.35m×1.4=0.98KN/m施工人员及机械荷载 2.5KN/m3×0.35m×1.4=1.225KN/m合计 q1=30.083KN/m木模板需乘折减系数0.9：则q=q1×0.9=27.074KN/m梁模板下内楞的间距相等，设为L，是一个等跨多跨连续梁，可按四等跨连续梁来计算：所用公式：δ=M/W≤fmM=Km×qL2W=bh2/6式中：δ—计算最大应力M—计算最大内力Km—弯距系数W—截面抵抗矩Fm—木材抗弯强度设计值b×h—模板横截面的宽度与厚度L—内楞间距一般按4跨连续梁计算，按最不利荷载布置，查附表2得：Km=0.121δ=0.121×27.04×L2×6/(350×152)≤13N/mm2解得：L≤228mm②剪应力验算所用公式：τ=3V/2bh≤fv V=Kvql查表得Kv=0.620τ=3×0.620×27.074×L/(2×2600×15)≤fv=1.4N/mm2解得：L≤466mm③挠度验算所用公式：w=Kwql4/100EI≤L/250查表得：Kw=0.967w=0.967×27.074×L4×12/(100×9000×350×153)≤L/250解得：L≤238mm综合以上三种情况，L≤228mm，底板可满足要求，可取L=200mm2、梁底外楞验算（1）梁截面≤350×600梁底外楞计算①强度验算：外楞下钢管的纵向间距设为L2，沿纵向为三排。
400X600梁侧模板计算书
梁侧模板计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20124、《钢结构设计规范》GB 50017-2003一、工程属性新浇混凝梁名称KL 混凝土梁截面尺寸(mmxmm) 400×600梁板结构情况见下图楼板厚度(mm) 200二、荷载组合新浇混凝土对模板的侧压力标准值G4k＝min[0.22γc t0β1β2v1/2，γc H]＝min[0.22×24×4×1×1×21/2，24×1.6]＝min[29.87，38.4]＝29.87kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q2k，1.35G4k+1.4×0.7Q2k]＝0.9max[1.2×29.87+1.4×4，1.35×29.87+1.4×0.7×4]＝0.9max[41.44，44.24]＝0.9×44.24＝39.82kN/m2正常使用极限状态设计值S正＝G4k＝29.87 kN/m2三、支撑体系设计设计简图如下：模板设计剖面图四、面板验算面板类型覆面木胶合板 面板厚度(mm)15 面板抗弯强度设计值[f](N/mm 2)15面板弹性模量E(N/mm 2)10000梁截面宽度取单位长度，b ＝1000mm 。
W ＝bh 2/6=1000×152/6＝37500mm 3，I ＝bh 3/12=1000×153/12＝281250mm 4。
面板计算简图如下：1、抗弯验算q1＝bS承＝1×39.82＝39.82kN/mq1静＝0.9×1.35×G4k×b＝0.9×1.35×29.87×1＝36.29kN/mq1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×4×1＝3.53kN/mM max＝0.1q1静L2+0.117q1活L2=0.1×36.29×0.132+0.117×3.53×0.132＝0.07kN·m σ＝M max/W＝0.07×106/37500＝1.92N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算q＝bS正＝1×29.87＝29.87kN/mνmax＝0.677qL4/(100EI)=0.677×29.87×133.334/(100×10000×281250)＝0.02mm≤133.33/400=0.33mm满足要求！3、最大支座反力计算承载能力极限状态R max＝1.1×q1静×l左+1.2×q1活×l左＝1.1×36.29×0.13+1.2×3.53×0.13＝5.89kN正常使用极限状态R'max＝1.1×l左×q＝1.1×0.13×29.87＝4.38kN五、小梁验算计算简图如下：跨中段计算简图悬挑段计算简图1、抗弯验算q＝5.89kN/mM max＝max[0.1×q×l2,0.5×q×l12]=max[0.1×5.89×0.92，0.5×5.89×0.152]=0.48kN·m σ＝M max/W＝0.48×106/40830＝11.68N/mm2≤[f]＝15.44N/mm2满足要求！2、抗剪验算V max＝max[0.6×q×l,q×l1]=max[0.6×5.89×0.9，5.89×0.15]=3.18kNτmax＝3V max/(2bh0)=3×3.18×1000/(2×50×70)＝1.36N/mm2≤[τ]＝1.78N/mm2满足要求！3、挠度验算q＝4.38kN/mν1max ＝0.677qL 4/(100EI)=0.677×4.38×9004/(100×9350×1429200)＝1.46mm≤900/400=2.25mmν2max ＝qL 4/(8EI)=4.38×1504/(8×9350×1429200)=0.02mm≤150/400=0.38mm 满足要求！4、最大支座反力计算 承载能力极限状态R max ＝max[1.1×5.89×0.9，0.4×5.89×0.9+5.89×0.15]＝5.83kN 正常使用极限状态R'max ＝max[1.1×4.38×0.9，0.4×4.38×0.9+4.38×0.15]＝4.34kN六、主梁验算对拉螺栓水平向间距(mm) 900 主梁最大悬挑长度(mm) 150 主梁类型 钢管 主梁材料规格(mm) Ф48×3 主梁合并根数2 主梁弹性模量E(N/mm 2) 206000 主梁抗弯强度设计值[f](N/mm 2) 205 主梁抗剪强度设计值[τ](N/mm 2) 120 主梁截面惯性矩I(cm 4)10.78主梁截面抵抗矩W(cm 3)4.49因主梁2根合并，则抗弯、抗剪、挠度验算荷载值取半。
梁模板计算书
梁模板计算书高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。
因本工程梁支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。
为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。
本计算以地下室顶层最大型钢混凝土梁为依据计算，其余规格型钢梁以此计算结果为依据参照施工；计算梁段：KZL-5。
一、参数信息1.模板支撑及构造参数梁截面宽度B(m)：0.90；梁截面高度D(m)：1.40；混凝土板厚度(mm)：180.00；立杆沿梁跨度方向间距L a(m)：0.40；立杆上端伸出至模板支撑点长度a(m)：0.10；立杆步距h(m)：1.60；板底承重立杆横向间距或排距L b(m)：1.00；梁支撑架搭设高度H(m)：5.40；梁两侧立杆间距(m)：1.10；承重架支撑形式：梁底支撑小楞平行梁截面方向；梁底增加承重立杆根数：2；采用的钢管类型为Φ48×3；立杆承重连接方式：双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数：0.75；2.荷载参数新浇混凝土重力密度(kN/m3)：24.00；模板自重(kN/m2)：0.50；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2)：2.0；新浇混凝土侧压力标准值(kN/m2)：17.8；振捣混凝土对梁底模板荷载(kN/m2)：2.0；振捣混凝土对梁侧模板荷载(kN/m2)：4.0；3.材料参数木材品种：柏木；木材弹性模量E(N/mm2)：9000.0；木材抗压强度设计值fc(N/mm)：16.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板材质：胶合面板；面板厚度(mm)：20.00；面板弹性模量E(N/mm2)：6000.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底方木截面宽度b(mm)：70.0；梁底方木截面高度h(mm)：80.0；梁底模板支撑的间距(mm)：200.0；5.梁侧模板参数次楞间距(mm)：350；主楞竖向根数：2；穿梁螺栓直径(mm)：M12；穿梁螺栓水平间距(mm)：700；主楞到梁底距离依次是：150mm，1100mm；主楞材料：圆钢管；直径(mm)：48.00；壁厚(mm)：3.00；主楞合并根数：2；次楞材料：木方；宽度(mm)：70.00；高度(mm)：80.00；次楞合并根数：2；二、梁侧模板荷载计算按《施工手册》，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值:F=0.22γtβ1β2V1/2F=γH其中γ-- 混凝土的重力密度，取24.000kN/m3；t -- 新浇混凝土的初凝时间，取2.000h；T -- 混凝土的入模温度，取20.000℃；V -- 混凝土的浇筑速度，取1.500m/h；H -- 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.750m；β1-- 外加剂影响修正系数，取1.200；β2-- 混凝土坍落度影响修正系数，取1.150。
梁模板(木支撑)计算书(木支撑立杆截面类型为方木)
梁模板(木支撑)计算书1、模板参数(m): 0.500；木支撑纵距Lb立杆计算高度H (m): 3.000;立杆采用方木；立杆方木截面宽度b(mm): 80.000；立杆方木截面高度h(mm): 80.000；梁底斜撑方木截面宽度b(mm): 40.000:1梁底斜撑方木截面高度h(mm): 60.000:1帽木长度L(m): 1.000:a(mm): 60.000:帽木截面宽度b2(mm): 80.000:帽木斜撑方木截面高度h2斜撑与立杆连接处到帽木的距离h(mm): 600.000:梁截面宽度B(m): 0.250:梁截面高度D(m): 0.500:2、荷载参数模板自重(kN/m2): 0.350；混凝土与钢筋自重(kN/m2): 25.000；振捣混凝土荷载(kN/m2): 1.000；新浇混凝土荷载侧压力(kN/m2):12.000;3、梁侧模板参数(mm): 40.000；梁侧斜撑截面宽度b3(mm): 60.000；梁侧斜撑截面高度h3梁侧背楞截面宽度b(mm): 40.000；4(mm): 60.000；梁侧背楞截面高度h4梁侧斜撑至梁侧背楞的距离Ld(m): 0.150；4、面板参数面板选用类型: 胶合面板；面板弹性模量E(N/mm2): 9500.000;面板厚度(mm): 20.000;面板抗弯设计值fm(N/mm2): 13.000;5、立杆方木参数立杆方木选用木材：杉木；方木弹性模量E(N/mm2): 9000.000；方木抗压强度设计值fv(N/mm2): 10.000；6、斜撑方木参数斜撑方木选用木材：杉木；斜撑方木弹性模量E(N/mm2): 9000.000；斜撑方木抗压强度设计值fv(N/mm2): 11.000；7、帽木方木参数帽木方木选用木材：杉木；弹性模量E(N/mm2): 9000.000；抗剪强度设计值fv(N/mm2): 1.400；抗弯强度设计值fm(N/mm2): 11.000；8、梁侧背楞参数梁侧背楞选用类型：杉木；梁侧背楞弹性模量E(N/mm2): 9000.000；梁侧背楞抗弯强度设计值fm(N/mm2): 11.000；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
梁模板(承插型盘扣式支撑)计算书(依据JGJ231-2010)
梁模板(承插型盘扣式支撑)计算书计算依据：《建筑施工承插型盘扣式钢管支架安全技术规程》（JGJ 231-2010）《建筑施工模板安全技术规范》（JGJ162-2008）《建筑地基基础设计规范》（GB 50007-2011）《建筑结构荷载规范》（GB 50009-2012）《混凝土结构设计规范》（GB50010-2010）一、参数信息梁段：L1。
1.模板构造及支撑参数(一) 构造参数梁截面宽度(m) 0.4 梁截面高度(m) 0.8楼层高度(m) 6 结构表面要求 隐藏立杆沿梁跨度方向间距(m)1.2 立杆最大步距(m) 2立杆顶部步距(m) 1 梁底构造横杆形式 扣件式 支撑梁搭设形式独立支撑(2层梁上顺下横) 板的形式 梁2侧有板 混凝土楼板厚度(mm)130(二) 支撑参数立杆钢管类型(mm): A-LG-3000(Φ60×3.2×3000)2.荷载参数新浇筑砼自重标准值(kN/m3) 24钢筋自重标准值(kN/m3)1.5砼对模板侧压力标准值(kN/m2) 19.2梁侧模板自重标准值(kN/m2)0.3梁底模板自重标准值(kN/m2) 0.343.梁侧模板参数加固楞搭设形式：主楞横向次楞竖向设置；(一) 面板参数面板材料 克隆(平行方向)18mm厚覆面木胶合板面板厚度(mm) 18抗弯设计值(N/mm2) 29 弹性模量(N/mm2)11500 (二) 主楞参数主楞材料 2根Ф48×3.5钢管 主楞间距(mm) 100,250*2 钢材品种 钢材Q235钢(＞16-40)弹性模量(N/mm2) 206000屈服强度(N/mm2)235 抗拉/抗压/抗弯强度设计值(N/mm2)205抗剪强度设计值(N/mm2) 120端面承压强度设计值(N/mm2)325(三) 次楞参数次楞材料 1根100×100矩形木楞次楞间距(mm) 400木材品种 东北落叶松 弹性模量(N/mm2) 10000抗压强度设计值(N/mm2) 15抗弯强度设计值(N/mm2)17抗剪强度设计值(N/mm2) 1.6(四) 加固楞支拉参数支拉方式 采用穿梁螺栓支拉螺栓直径 M14 螺栓水平间距(mm) 500 螺栓竖向间距(mm) 100,250*24.梁底模板参数搭设形式为：独立支撑(2层梁上顺下横)；面板材料 模板宽300面板厚2.30钢面板厚度(mm) 2.3抗弯设计值(N/mm2) 205 弹性模量(N/mm2)206000二、梁侧模板面板的计算面板为受弯结构，需要验算其抗弯强度和刚度。
梁底模板及梁侧模板支撑架计算
梁底模板支撑架计算计算依据《建筑施工模板安全技术规》(JGJ162-2008)。
一、计算参数:新浇混凝土梁名称KL12 新浇混凝土梁计算跨度(m) 3.8混凝土梁截面尺寸(mm×mm) 300*700新浇混凝土结构层高(m) 5.8梁侧楼板厚度(mm) 130二、模板体系设计新浇混凝土梁支撑方式梁两侧有板，梁板立柱共用(A) 梁跨度方向立柱间距la(mm) 900梁两侧立柱间距lb(mm) 1000 步距h(mm) 1500新浇混凝土楼板立柱间距l'a(mm)、l'b(mm)： 900、900混凝土梁居梁两侧立柱中的位置居中梁左侧立柱距梁中心线距离(mm) 500梁底增加立柱根数 2梁底增加立柱布置方式：按梁两侧立柱间距均分梁底增加立柱依次距梁左侧立柱距离(mm) 500梁底支撑小梁根数 4每纵距附加梁底支撑主梁根数 0梁底支撑小梁最大悬挑长度(mm) 100结构表面的要求结构表面隐蔽三、面板验算取单位宽度1000mm，按三等跨连续梁计算，计算简图如下：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4q1＝0.9max[1.2(G1k+ (G2k+G3k)×h)+1.4Q2k，1.35(G1k+ (G2k+G3k)×h)+1.4×0.7Q2k]×b=0.9max[1.2×(0.1+(24+1.5)×1)+1.4×2，1.35×(0.1+(24+1.5)×1)+1.4×0.7×2]×1＝32.868kN/mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5)×1]×1＝31.104kN/mq1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×1＝1.764kN/m q2＝(G1k+ (G2k+G3k)×h)×b=[0.1+(24+1.5)×1]×1＝25.6kN/m1、强度验算Mmax＝0.1q1静L2+0.117q1活L2＝0.1×31.104×0.2672+0.117×1.764×0.2672＝0.236kN·mσ＝Mmax/W＝0.236×106/37500＝6.29N/mm2≤[f]＝22N/mm2 满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×25.6×266.6674/(100×10000×281250)＝0.312mm ≤[ν]＝l/250＝266.667/250＝1.067mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R4=0.4 q1静l +0.45 q1活l=0.4×31.104×0.267+0.45×1.764×0.267＝3.529kN R2=R3=1.1 q1静l +1.2 q1活l=1.1×31.104×0.267+1.2×1.764×0.267＝9.688kN 标准值(正常使用极限状态)R1'=R4'=0.4 q2l=0.4×25.6×0.267＝2.731kNR2'=R3'=1.1 q2l=1.1×25.6×0.267＝7.509kN四、小梁验算小梁类型方木小梁材料规格(mm) 45×90小梁抗弯强度设计值[f](N/mm2) 13.07小梁抗剪强度设计值[τ](N/mm2) 1.43小梁弹性模量E(N/mm2) 8415小梁截面抵抗矩W(cm3) 60.75小梁截面惯性矩I(cm4) 273.38为简化计算，按四等跨连续梁和悬臂梁分别计算，如下图：q1＝max{3.529+0.9×1.35×[(0.3-0.1)×0.8/3+0.5×(1-0.12)]+0.9max[1.2×(0.5+(24+1.1)×0.12)+1.4×2，1.35×(0.5+(24+1.1)×0.12)+1.4×0.7×2]×max[0.55-0.8/2，(1.1-0.55)-0.8/2]/2×1，9.688+0.9×1.35×(0.3-0.1)×0.8/3}=9.753kN/mq2＝max[2.731+(0.3-0.1)×0.8/3+0.5×(1-0.12)+(0.5+(24+1.1)×0.12)×max[0.55-0.8/2，(1.1-0.55)-0.8/2]/2×1，7.509+(0.3-0.1)×0.8/3]＝7.563kN/m1、抗弯验算Mmax＝max[0.107q1l12，0.5q1l22]＝max[0.107×9.753×0.452，0.5×9.753×0.12]＝0.211kN·mσ＝Mmax/W＝0.211×106/60750＝3.479N/mm2≤[f]＝13.07N/mm2 满足要求！ 2、抗剪验算Vmax＝max[0.607q1l1，q1l2]＝max[0.607×9.753×0.45，9.753×0.1]＝2.664kN τmax ＝3Vmax/(2bh0)=3×2.664×1000/(2×45×90)＝0.987N/mm2≤[τ]＝1.43N/mm2 满足要求！3、挠度验算ν1＝0.632q2l14/(100EI)＝0.632×7.563×4504/(100×8415×2733800)＝0.085mm≤[ν]＝l/250＝450/250＝1.8mmν2＝q2l24/(8EI)＝7.563×1004/(8×8415×2733800)＝0.004mm≤[ν]＝l/250＝100/250＝0.4mm 满足要求！4、支座反力计算梁头处(即梁底支撑小梁悬挑段根部) 承载能力极限状态Rmax＝max[1.143q1l1，0.393q1l1+q1l2]＝max[1.143×9.753×0.45，0.393×9.753×0.45+9.753×0.1]＝5.017kN同理可得，梁底支撑小梁所受最大支座反力依次为R1＝R4＝2.367kN，R2＝R3＝5.017kN正常使用极限状态R'max＝max[1.143q2l1，0.393q2l1+q2l2]＝max[1.143×7.563×0.45，0.393×7.563×0.45+7.563×0.1]＝3.89kN同理可得，梁底支撑小梁所受最大支座反力依次为R'1＝1.956kN，R'2＝3.89kNR'3＝3.89kNR'4＝1.956kN五、主梁验算钢管主梁材料规格(mm) Ф48×3 可调托座主梁根数1 主梁弹性模量E(N/mm2) 206000主梁抗弯强度设计值[f](N/mm2) 205主梁抗剪强度设计值[τ](N/mm2) 125主梁截面惯性矩I(cm4) 10.78主梁截面抵抗矩W(cm3) 4.49主梁自重忽略不计，计算简图如下1、抗弯验算σ＝Mmax/W＝0.609×106/4490＝135.719N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算Vmax＝5.557kNτmax＝2Vmax/A=2×5.557×1000/424＝26.212N/mm2≤[τ]＝125N/mm2 满足要求！3、挠度验算νmax＝0.228mm≤[ν]＝l/250＝550/250＝2.2mm 满足要求！4、扣件抗滑计算R＝max[R1,R3]＝1.827kN≤1×8=8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！同理可知，右侧立柱扣件受力R＝1.827kN≤1×8=8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！七、立柱验算剪刀撑设置加强型立杆顶部步距hd(mm) 1500立杆伸出顶层水平杆中心线至支撑点的长度a(mm) 200顶部立杆计算长度系数μ1 1.386非顶部立杆计算长度系数μ2 1.755钢管类型Ф48×3立柱截面面积A(mm2) 424 回转半径i(mm) 15.9立柱截面抵抗矩W(cm3) 4.49抗压强度设计值f(N/mm2) 205立杆自重q(kN/m) 0.15长细比验算顶部立杆段：l01=kμ1(hd+2a)=1×1.386×(1500+2×200)=2633.4mm非顶部立杆段：l02=kμ2h =1×1.755×1500=2632.5mmλ=l0/i=2633.4/15.9=165.623≤[λ]=210长细比满足要求！1、风荷载计算Mw＝0.9×1.4×ωk×la×h2/10＝0.9×1.4×0.16×0.45×1.52/10＝0.02kN·m2、稳定性计算根据《建筑施工模板安全技术规》公式5.2.5-14，荷载设计值q1有所不同：1面板验算q1＝[1.2×(0.1+(24+1.5)×1)+0.9×1.4×2]×1＝33.24kN/m2小梁验算q1＝max{3.221+(0.3-0.1)×0.8/3+[1.2×(0.5+(24+1.1)×0.12)+0.9×1.4×1]×max[0.55-0.8/2，(1.1-0.55)-0.8/2]/2×1，8.836+(0.3-0.1)×0.8/3}=8.889kN/m同上四～六计算过程，可得：R1＝1.696kN，R2＝10.17kN，R3＝1.696kN顶部立杆段：l01=kμ1(hd+2a)=1.217×1.386×(1500+2×200)=3204.848mmλ1＝l01/i＝3204.848/15.9＝201.563，查表得，υ1＝0.179立柱最大受力Nw＝max[R1+N边1，R2，R3+N边2]+Mw/lb＝max[1.696+[1.2×(0.5+(24+1.1)×0.12)+0.9×1.4×1]×(0.9+0.55-0.8/2)/2×0.9，10.17，1.696+[1.2×(0.5+(24+1.1)×0.12)+0.9×1.4×1]×(0.9+1.1-0.55-0.8/2)/2×0.9]+0.02/1.1＝10.207kNf＝N/(υA)+Mw/W＝10206.871/(0.179×424)+0.02×106/4490＝139.031N/mm2≤[f]＝205N/mm2满足要求！非顶部立杆段：l02=kμ2h =1.217×1.755×1500=3203.752mmλ2＝l02/i＝3203.752/15.9＝201.494，查表得，υ2＝0.179立柱最大受力Nw＝max[R1+N边1，R2，R3+N边2]+0.15×(11.4-1)+Mw/lb＝max[1.696+[1.2×(0.75+(24+1.1)×0.12)+0.9×1.4×1]×(0.9+0.55-0.8/2)/2×0.9，10.17，1.696+[1.2×(0.75+(24+1.1)×0.12)+0.9×1.4×1]×(0.9+1.1-0.55-0.8/2)/2×0.9]+1.56+0.02/1.1＝11.748kNf＝N/(υA)+Mw/W＝11748.315/(0.179×424)+0.02×106/4490＝159.341N/mm2≤[f]＝205N/mm2八、可调托座验算满足要求！荷载传递至立杆方式可调托座2可调托座承载力容许值[N](kN) 30由"主梁验算"一节计算可知可调托座最大受力N＝max[R2]×1＝11.114kN≤[N]＝30kN 满足要求！梁侧模板计算书一、梁侧模板基本参数计算断面宽度300mm，高度700mm，两侧楼板厚度130mm。
梁侧模计算书
梁侧模板计算书一、梁模板基本参数梁截面宽度 B=600mm，梁截面高度 H=1700mm，H方向对拉螺栓4道，对拉螺栓直径12mm，对拉螺栓在垂直于梁截面方向距离(即计算跨度)600mm。
梁模板使用的方木截面60×80mm，梁模板截面侧面方木距离200mm。
梁底模面板厚度h=12mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
梁侧模面板厚度h=12mm，弹性模量E=6000N/mm2，抗弯强度[f]=15N/mm2。
二、梁模板荷载标准值计算模板自重 = 0.340kN/m2；钢筋自重 = 2.000kN/m3；混凝土自重 = 24.000kN/m3；施工荷载标准值 = 2.500kN/m2。
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
新浇混凝土侧压力计算公式为下式中的较小值:其中——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取2.000h； T ——混凝土的入模温度，取20.000℃；V ——混凝土的浇筑速度，取5.000m/h；H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.600m；1——外加剂影响修正系数，取1.200；2——混凝土坍落度影响修正系数，取1.150。
根据公式计算的新浇混凝土侧压力标准值 F1=32.580kN/m2实际计算中采用新浇混凝土侧压力标准值 F1=32.590kN/m2倒混凝土时产生的荷载标准值 F2= 6.000kN/m2。
三、梁模板侧模计算梁侧模板按照三跨连续梁计算，计算简图如下200200200 q图梁侧模板计算简图1.强度计算强度计算公式要求： = M/W < [f]其中——梁侧模板的强度计算值(N/mm2)；M ——计算的最大弯矩 (kN.m)；q ——作用在梁侧模板的均布荷载(N/mm)；q=(1.2×32.59+1.4×6.00)×1.70=80.764N/mm最大弯矩计算公式如下:M=-0.10×80.764×0.2002=-0.323kN.m=0.323×106/40800.0=7.918N/mm2梁侧模面板计算强度小于15.00N/mm2,满足要求!2.抗剪计算最大剪力的计算公式如下:Q = 0.6ql截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力 Q=0.6×0.200×80.764=9.692kN截面抗剪强度计算值 T=3×9692/(2×1700×12)=0.713N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板的抗剪强度计算满足要求!3.挠度计算最大挠度计算公式如下:其中 q = 32.59×1.70=55.40N/mm三跨连续梁均布荷载作用下的最大挠度v = 0.677×55.403×200.04/(100×6000.00×244800.0)=0.409mm梁侧模板的挠度计算值: v = 0.409mm小于 [v] = 200/250,满足要求!五、穿梁螺栓计算计算公式:N < [N] = fA其中 N ——穿梁螺栓所受的拉力；A ——穿梁螺栓有效面积 (mm2)；f ——穿梁螺栓的抗拉强度设计值，取170N/mm2；穿梁螺栓承受最大拉力 N = (1.2×32.59+1.4×6.00)×1.70×0.60/4=12.12kN穿梁螺栓直径为12mm；穿梁螺栓有效直径为9.9mm；穿梁螺栓有效面积为 A=76.000mm2；穿梁螺栓最大容许拉力值为 [N]=12.920kN；穿梁螺栓承受拉力最大值为 N=12.115kN；穿梁螺栓的布置距离为侧龙骨的计算间距600mm。
梁模板设计计算书
梁模板设计计算书已知条件:梁高h=0.900m;梁宽b=0.400m（取最大截面）;一. 荷载计算:①.模板自重 0.500KN/m2②.新浇混凝土自重标准值 0.900×24.0=21.600KN/m2③.钢筋自重 0.900×1.5=1.35KN/m2⑤.振捣对水平模板产生的压力标准值 2.0KN/m2⑥.新浇混凝土对模板侧面的压力标准值 21.600 KN/m2⑦倾倒混凝土时产生的水平荷载 4.0 KN/m2γc=24 KN/m3混凝土自重设混凝土的入模温度 T=20℃t=200/(T+15)=200/(20+15)=5.714设混凝土浇筑速度 V=0.6m/sβ1=1.2 外加剂修正系数β2=1 设塌落度80mm 塌落度修正系数F 1=0.22γctβ1β2V1/2=0.22×24×5.714×1.2×1.×6.0=28.04 KN/m2F 2=γcH=24×0.900=21.600 KN/m2取F=21.600 KN/m21.2×(①+②+③)+1.4×⑤=1.2×(0.500+21.600+1.425)+1.4×2.0=31.03KN/m2（用于计算梁底模板龙骨弯矩、应力）①+②+③=0.500+21.600+1.5=23.6KN/m2(用于计算梁底模板龙骨、挠度）1.2×⑥+1.4×⑦=1.2×21.600+1.4×4.0=31.52KN/m2（用于计算梁侧模板龙骨弯矩、应力）⑥=21.600KN/m2（用于计算梁侧模板龙骨挠度）二.底模计算:模板采用1.8cm厚多层板,荷载折减系数取0.90按模板宽度:0.001m单元计算;模板EI=3160000.0N·mm2模板W=54.00mm3;按四跨连续梁计算模板计算跨度L=0.300m模板允许应力[σ]=20.000 N/mm21.荷载q1=0.90×31.030×0.001=0.028KN/mq2=0.90×23.6×0.001=0.021KN/m2.抗弯强度验算:M=0.105ql2=0.105×0.028×0.3002=0.00026KN·mσ=M/W=0.00026×106/54.00=4.815N/mm2<20.000N/mm23.挠度验算:ω=0.632×ql4/100EI=0.632×0.021×(0.300×1000)4/(100×3160000.0)=0.360mm<[ω]=1.5mm允许挠度[ω]=1.5mm二.梁底小龙骨验算:小龙骨采用5CM×10CM木龙骨;间距0.300m;已知条件:截面抵抗矩: W=83333.00mm3截面刚度: EI=45800000000.00N·mm2=13.00N/mm2抗弯承载力:fm允许挠度: [w]=L/500mm2; 计算跨度: L=0.600m 按四跨连续梁计算q=31.03×0.400×0.300=3.723KN/m （用于计算弯矩）q’=23.6×0.400×0.300=2.832KN/m (用于计算挠度) 查内力计算手册=0.11×qL2=0.11×2.723×0.6002=0.108KN·mMmaxσ=M max/W=0.108×106/83333.00=1.298N/mm2<13.00N/mm2ω=0.6q’l4/100EI=0.6×2.832×(0.600×1000)4÷（100×45800000000.00） =0.05mm< [ω]=(0.600×1000)/500=1.200mm三、梁底大龙骨强度及挠度验算大龙骨采用10CM×10CM木龙骨;间距0.600mm按五跨连续梁计算已知条件：截面抵抗矩: W=166667.000cmm3截面刚度: EI=91700000000.000N·mm2=13.000N/mm2抗弯承载力:fm允许挠度: [w]=L/500mm计算跨度: L=1.200mq=0.607×3.732×0.600÷0.300=4.530KN/mq’=0.607×2.832×0.600÷0.300=3.43KN/m=0.105×ql2=0.105×4.530×1.2002=0.685KN·m Mmaxσ=M max/W=0.685×106/166667.000=4.1N/mm2<13.000N/mm2ω=0.632q’l4/100EI=0.632×3.43×(1.200×1000)4÷（100×91700000000.000） =0.5mm<[ω]=(1.200×1000)/500=2.400mm四.梁底支柱验算:采用φ48钢管脚手架；间距1.200m；计算长度L=150.000cm；=215.000N/mm2允许荷载fm已知:支柱面积A=489.000mm2回转半径i=15.78cmN=31.03×0.600×1.200=22.3KNλ=L/i =150.000×/15.78=95.1查表:φ=0.6σ=N/φA=22.3/(0.6×489.000)=76.5N/mm2〈215.000N/mm2=215.000N/mm2允许荷载fm五．梁侧模板计算:梁侧模板采用1.8cm厚多层板,荷载折减系数取0.90模板宽度:0.001m; 模板EI=3160000.0N·mm2模板W=54.00mm3;按单跨简支梁计算模板计算跨度L=0.300m模板允许应力[σ]=20.000 N/mm22.荷载荷载: q=0.90×(1.2×⑥+1.4×⑦) ×0.001=0.90×(1.2×21.600+1.4×4)×0.001=0.02836KN/m用于计算弯矩q’=0.90×⑥×0.001=0.90×21.600×0.001=0.01944KN/m用于计算挠度2.抗弯强度验算:M=0.125ql2=0.125×0.02836×0.3002=0.0003KN·mσ=M/W=0.0031×106/54.00=5.9N/mm2<20.000N/mm23.挠度验算:ω=0.013×q’l4/100EI=0.013×0.01944×(0.300×1000)4/(100×3160000.0)=0.006mm<[ω]=1.5mm允许挠度[ω]=1.5mm六.梁侧水平龙骨强度验算:梁侧水平龙骨采用1根5CM×10CM木龙骨;间距0.300mm水平龙骨截面抵抗矩W=83333.000; 水平龙骨允许应力[σ]=13.000N/mm2梁侧水平龙骨计算跨度l=0.300m按五跨连续梁计算; 荷载折减系数取0.90荷载: 0.90×(1.2×⑥+1.4×⑦)=0.90×31.52=28.360KN/m2q=28.36×0.300=8.508KN/m 用于计算弯矩q’=0.90×⑥×0.300=5.832 N/mm用于计算挠度M=0.105×ql2=0.105×8.508×0.3002=0.084KN·mmax/2W=0.084×106/(2×83333.000)σ=Mmax=0.5N/mm2<13.000N/mm2ω=0.00168q’l4/(2×100EI)=0.00168×5.832×(0.300×1000)4/(2×100×45800000000.000)=0.003mm< [ω]=L/500=(0.300×1000)/500=0.6mm七.梁侧竖向龙骨强度验算:竖向龙骨采用2根10CM×10CM木龙骨; 间距≤0.300mm竖向龙骨截面抵抗矩W=333334.00; 竖向龙骨允许应力[σ]=13.00 N/mm2竖向主龙骨计算跨度 l=0.300m;竖向龙骨刚度EI=183400000000.000; 按四跨连续梁计算:荷载: 0.90×(1.2×⑥+1.4×⑦)=0.90×(1.2×21.600+1.4×4)=28.36 KN/m2q=28.36×0.300=8.508KN/m 用于计算弯矩q’=0.90×⑥×0.300=6.156N/mm用于计算挠度=0.105×ql2=0.105×8.508×0.3002=0.084KN·mMmad/2W=0.084×106/(2×333334.00)σ=Mmax=0.126N/mm2<13.00N/mm2ω=0.632q’l4/(2×100EI)=0.632×5.832×(0.300×1000)4/(2×100×183400000000.000) =0.0008mm< [ω]=L/500=(0.300×1000)/500=0.600mm。
8001000mm梁侧模板计算书
800*1000mm梁侧模板计算书一、梁侧模板基本参数计算断面宽度800mm，高度1000mm，两侧楼板厚度0mm。
模板面板采用普通胶合板。
内龙骨布置5道，内龙骨采用双槽钢[5号槽钢。
外龙骨间距500mm，外龙骨采用双钢管48mm×3.5mm。
对拉螺栓布置2道，在断面内水平间距300+400mm，断面跨度方向间距500mm，直径20mm。
面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。
木方剪切强度1.3N/mm2，抗弯强度15.0N/mm2，弹性模量9000.0N/mm2。
2252252252251mm800m m模板组装示意图二、梁侧模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
当浇筑速度大于10m/h或坍落度大于180mm时，新浇混凝土侧压力按公式2计算；其他情况按两个公式计算，取较小值:其中γc——混凝土的重力密度，取24.000kN/m3；t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h；T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m ； β—— 混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=27.000kN/m 2考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值: F1=0.90×27.000=24.300kN/m 2考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值: F2=0.90×6.000=5.400kN/m 2。
三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照连续梁计算。
梁模板计算书梁高600mm-1000mm(梁截面400-1000mm)
梁模板计算书梁高600mm~1000mm（梁截面400*1000mm）梁模板(扣件钢管架)计算书梁段:L1。
一、参数信息1.模板支撑及构造参数梁截面宽度 B(m):0.40；梁截面高度 D(m):1.00；混凝土板厚度(mm):120.00；立杆沿梁跨度方向间距La(m):1.00；立杆上端伸出至模板支撑点长度a(m):0.10；立杆步距h(m):1.50；板底承重立杆横向间距或排距Lb(m):1.00；梁支撑架搭设高度H(m)：12.05；梁两侧立杆间距(m):0.70；承重架支撑形式:梁底支撑小楞垂直梁截面方向；梁底增加承重立杆根数:1；采用的钢管类型为Φ48*3；立杆承重连接方式:可调托座；2.荷载参数模板自重(kN/m2):0.35；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2):2.5；新浇混凝土侧压力标准值(kN/m2):18.0；倾倒混凝土侧压力(kN/m2):2.0；振捣混凝土荷载标准值(kN/m2):2.0；3.材料参数木材品种：柏木；木材弹性模量E(N/mm2)：10000.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板类型：胶合面板；面板弹性模量E(N/mm2)：9500.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底纵向支撑根数：3；面板厚度(mm)：14.0；5.梁侧模板参数主楞间距(mm)：500；次楞根数：4；主楞竖向支撑点数量为：2；支撑点竖向间距为：250mm；穿梁螺栓水平间距(mm)：500；穿梁螺栓直径(mm)：M14；主楞龙骨材料：木楞,，宽度38mm，高度88mm；主楞合并根数：2；次楞龙骨材料：钢楞截面类型为矩形，宽度50mm，高度50mm，壁厚为4mm；次楞合并根数：2；二、梁模板荷载标准值计算1.梁侧模板荷载强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。
梁模板计算书
q=1.2×30.72KN/m2×0.6+1.4×4.0KN/m2×0.6=25.48KN/m
截面几何参数计算：
W=bh2/6=60×1.8×1.8/6=32.4cm3
I=bh3/12=60×1.83/12=29.16cm4
强度计算：
σ=M/W<[f]
其中弯矩可取Mmax=0.107pl2=0.107×25.48×0.322=0.2792KN.m
抗弯强度设计值[f]：13~15N/㎜2
木方：弹性模量E：9500N/㎜2
抗弯强度设计值[f]：≤13N/㎜2
抗剪强度设计值ι：≤1.4 N/㎜2
二、主梁模板计算
（一）梁底面板的计算
面板为受弯构件，要验算其抗弯强度和刚度，根据底搁栅木龙骨的布置，为多跨连续梁简化计算，支座为搁栅木方。
作用荷载包括：梁混凝土、模板系统自重荷载、施工荷载等。
β2：为混凝土坍落度影响修正系数，取β2=1.15
根据公式计算的新浇混凝土对模板侧面的最大侧压力：
Min(F,F)=30.72KN/M2
另须考虑振捣荷载（作用范围在新浇筑混凝土侧压力的有效压力高度之内），垂直面模板采用4.0KN/M2
侧压力有效高度取梁全高计算
面板计算简图
面板为受弯构件，需要验算其抗弯强度和刚度，根据h=1280接触面净截面内平均布置5道横向龙骨（内龙骨50×100木方），故面板计算时，可采用四跨连续梁计算，截面的计算单元根据竖向龙骨（外龙骨φ48×3.0×2双榀钢管）布置间距来确定，暨≤600间距。
（2）因为是单跨简支梁，悬臂端变形为最大，根据简单图乘法可得任一点的变形值：
支架材料采用通常脚手钢管A48×3.0，木方为50×100，面板为18mm机制夹板。（详见主梁模板示意图）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
梁侧模板计算书
一、梁侧模板基本参数
计算断面宽度600mm，高度1050mm，两侧楼板厚度120mm。
模板面板采用普通胶合板。
内龙骨布置4道，内龙骨采用50×100mm木方。
外龙骨间距450mm，外龙骨采用双钢管48mm×2.8mm。
对拉螺栓布置2道，在断面内水平间距300+400mm，断面跨度方向间距450mm，直径16mm。
面板厚度15mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量9000.0N/mm2。
木方剪切强度1.3N/mm2，抗弯强度15.0N/mm2，弹性模量9000.0N/mm2。
2
9
3
2
9
3
2
9
3
1
5
m
m
模板组装示意图
二、梁侧模板荷载标准值计算
强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。
新浇混凝土侧压力计算公式为下式中的较小值:
其中γc——混凝土的重力密度，取24.000kN/m3；
t ——新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h；
T ——混凝土的入模温度，取20.000℃；
V —— 混凝土的浇筑速度，取2.500m/h ；
H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取1.200m ； β—— 混凝土坍落度影响修正系数，取0.850。
根据公式计算的新浇混凝土侧压力标准值 F1=28.800kN/m 2
考虑结构的重要性系数0.90，实际计算中采用新浇混凝土侧压力标准值: F1=0.90×27.000=24.300kN/m 2
考虑结构的重要性系数0.90，倒混凝土时产生的荷载标准值: F2=0.90×6.000=5.400kN/m 2。
三、梁侧模板面板的计算
面板为受弯结构,需要验算其抗弯强度和刚度。
模板面板的按照连续梁计算。
面板的计算宽度取0.45m 。
荷载计算值 q = 1.2×24.300×0.450+1.40×5.400×0.450=16.524kN/m 面板的截面惯性矩I 和截面抵抗矩W 分别为: 本算例中，截面惯性矩I 和截面抵抗矩W 分别为:
截面抵抗矩 W = bh 2/6 = 45.00×1.50×1.50/6 = 16.88cm 3；
截面惯性矩 I = bh 3/12 = 45.00×1.50×1.50×1.50/12 = 12.66cm 4； 式中：b 为板截面宽度，h 为板截面高度。
16.52kN/m
A
计算简图
0.159
弯矩图(kN.m)
变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：
10.94kN/m
A
变形计算受力图
0.048
经过计算得到从左到右各支座力分别为 N 1=2.049kN N 2=5.635kN N 3=5.635kN N 4=2.049kN 最大弯矩 M = 0.158kN.m 最大变形 V = 0.601mm (1)抗弯强度计算
经计算得到面板抗弯强度计算值 f = M/W = 0.158×1000×1000/16875=9.363N/mm 2 面板的抗弯强度设计值 [f]，取15.00N/mm 2； 面板的抗弯强度验算 f < [f],满足要求!
(2)抗剪计算
截面抗剪强度计算值T=3Q/2bh=3×3073.0/(2×450.000×15.000)=0.683N/mm2截面抗剪强度设计值 [T]=1.40N/mm2
面板抗剪强度验算 T < [T]，满足要求!
(3)挠度计算
面板最大挠度计算值 v = 0.601mm
面板的最大挠度小于310.0/250,满足要求!
四、梁侧模板内龙骨的计算
内龙骨直接承受模板传递的荷载，通常按照均布荷载连续梁计算。
内龙骨强度计算均布荷载q=1.2×0.31×24.30+1.4×0.31×5.40=11.383kN/m 挠度计算荷载标准值q=0.31×24.30=7.533kN/m
按照三跨连续梁计算，计算公式如下:
均布荷载 q =P/l= 5.122/0.450=11.383kN/m
最大弯矩 M = 0.1ql2=0.1×11.383×0.45×0.45=0.231kN.m
最大剪力Q=0.6ql = 0.6×0.450×11.383=3.073kN
最大支座力N=1.1ql = 1.1×0.450×11.383=5.635kN
截面力学参数为
本算例中，截面惯性矩I和截面抵抗矩W分别为:
截面抵抗矩 W = bh2/6 = 5.00×10.00×10.00/6 = 83.33cm3；
截面惯性矩 I = bh3/12 = 5.00×10.00×10.00×10.00/12 = 416.67cm4；
式中：b 为板截面宽度，h 为板截面高度。
(1)抗弯强度计算
抗弯计算强度 f = M/W =0.231×106/83333.3=2.77N/mm 2 抗弯计算强度小于15.0N/mm 2,满足要求!
(2)抗剪计算
最大剪力的计算公式如下:
Q = 0.6ql 截面抗剪强度必须满足:
T = 3Q/2bh < [T]
截面抗剪强度计算值 T=3×3073/(2×50×100)=0.922N/mm 2 截面抗剪强度设计值 [T]=1.30N/mm 2 抗剪强度计算满足要求!
(3)挠度计算
最大变形 v=0.677ql 4/100EI=0.677×7.533×450.04/(100×9000.00×4166667.0)=0.056mm 最大挠度小于450.0/250,满足要求!
五、梁侧模板外龙骨的计算
外龙骨承受内龙骨传递的荷载，按照集中荷载下连续梁计算。
外龙骨按照集中荷载作用下的连续梁计算。
集中荷载P 取横向支撑钢管传递力。
5.63kN 5.63kN
5.63kN
A
支撑钢管计算简图
1.550
支撑钢管弯矩图(kN.m)
9.799.79
支撑钢管剪力图(kN)
变形的计算按照规范要求采用静荷载标准值，受力图与计算结果如下：
3.73kN 3.73kN
3.73kN
A
支撑钢管变形计算受力图
0.177
经过连续梁的计算得到 最大弯矩 M max =1.549kN.m 最大变形 v max =0.656mm 最大支座力 Q max =15.425kN
抗弯计算强度 f = M/W =1.549×106/8496.0=182.32N/mm 2 支撑钢管的抗弯计算强度小于设计强度,满足要求!
支撑钢管的最大挠度小于400.0/150与10mm,满足要求!
六、对拉螺栓的计算
计算公式:
N < [N] = fA
其中 N ——对拉螺栓所受的拉力；
A ——对拉螺栓有效面积 (mm2)；
f ——对拉螺栓的抗拉强度设计值，取170N/mm2；对拉螺栓的直径(mm): 16
对拉螺栓有效直径(mm): 14
对拉螺栓有效面积(mm2): A = 144.000
对拉螺栓最大容许拉力值(kN): [N] = 24.480
对拉螺栓所受的最大拉力(kN): N = 15.425
对拉螺栓强度验算满足要求!
侧模板计算满足要求！。
