汽轮机发电机的功率 功率因数

汽轮机发电机的功率 功率因数

汽轮机发电机的功率功率因数汽轮机发电机的功率与功率因数是电力系统中重要的参数之一。

本文将从深度和广度的角度对汽轮机发电机的功率和功率因数进行探讨,并分享个人观点和理解。

一、汽轮机发电机功率1. 什么是汽轮机发电机功率?汽轮机发电机功率是指汽轮机通过燃料燃烧产生的能量转化为电能的速率。

它通常以千瓦(kW)为单位表示,也可以以兆瓦(MW)或千伏安(KVA)表示。

2. 汽轮机发电机功率的影响因素2.1 燃料质量和燃料种类:不同燃料的燃烧效率以及其燃料质量的影响会直接影响到汽轮机发电机的功率。

2.2 汽轮机发电机的设计和制造质量:汽轮机发电机的设计和制造质量对其功率性能有着直接的影响。

2.3 环境条件:环境温度、湿度和海拔高度等因素会对汽轮机发电机的功率产生一定的影响。

3. 计算汽轮机发电机功率的公式汽轮机发电机的功率可以通过以下公式计算得出:功率(kW)= 发电机额定电流(A)× 发电机额定电压(V)× 功率因数(pf)二、汽轮机发电机功率因数1. 什么是功率因数?功率因数是指电路中有功功率与视在功率之比。

它刻画了电能利用的效率和质量。

功率因数的范围是-1到1之间,理想情况下功率因数应接近1,表示电能利用效率高。

2. 汽轮机发电机功率因数的重要性2.1 对电力系统的影响:功率因数低会导致电力系统中电压下降,损耗增加,会对电力设备的寿命和稳定运行产生不利影响。

2.2 对电费的影响:功率因数低会引起电费的增加。

因为电力单位价格中包含了寻址功率成本。

3. 如何提高汽轮机发电机功率因数?3.1 安装功率因数校正装置:通过安装功率因数校正装置,可以调节电路中的无功功率,提高功率因数。

3.2 合理安排负载:合理安排负载可以减少无功功率的产生,从而提高功率因数。

3.3 使用高效节能设备:使用高效节能设备可以减少电力系统中的无功功率损耗,提高功率因数。

个人观点和理解汽轮机发电机功率和功率因数作为电力系统中的核心参数,对电力系统的稳定运行和经济效益有着重要影响。

风力发电机计算公式

风力发电机计算公式

风力发电机计算公式
1. 风力发电机功率计算公式
风力发电机的功率是衡量其发电能力的重要指标。

根据风力发电机的特性和工作原理,可以使用以下公式计算其功率:
\[ P = \frac{1}{2} \times \rho \times A \times v^3 \times C_p \]
其中:
- P 表示风力发电机的功率;
- \(\rho\) 表示空气密度;
- A 表示叶片的面积;
- v 表示风速;
- \(C_p\) 表示风力发电机的功率系数。

2. 风力发电机转速计算公式
风力发电机的转速是指叶片旋转的速度,也是影响其功率输出的重要因素。

常用的风力发电机转速计算公式如下:
\[ \omega = \frac{v}{R} \]
其中:
- \(\omega\) 表示风力发电机的转速;
- v 表示风速;
- R 表示叶片的半径。

3. 风速测量计算公式
准确测量风速是评估风力发电机性能的关键。

常用的风速测量计算公式如下:
\[ v = \sqrt[3]{\frac{2 \times P}{\rho \times A \times C_p}} \]
其中:
- v 表示风速;
- P 表示风力发电机的功率;
- \(\rho\) 表示空气密度;
- A 表示叶片的面积;
- \(C_p\) 表示风力发电机的功率系数。

以上是常用的风力发电机计算公式,通过利用这些公式,可以进行风力发电机的功率、转速和风速等参数的计算和评估,为风力发电机的设计和优化提供依据。

风力发电机功率计算公式

风力发电机功率计算公式

风力发电机功率计算公式风力发电机的功率计算公式可不是个简单的玩意儿,这玩意儿对于理解风力发电的效率和能力那可是相当重要。

咱先来说说这个公式到底是啥。

一般来说,风力发电机的功率 P 可以用下面这个公式来计算:P = 0.5 × ρ × A × V³ × Cp 。

这里面的ρ 是空气密度,A 是风轮扫掠面积,V 是风速,Cp 则是风能利用系数。

那这些个东西到底是啥意思呢?咱一个一个来瞅瞅。

空气密度ρ 呢,这就好比一群人挤在一个房间里,人越多就越挤,空气密度越大,风的“力量”也就相对越大。

空气密度会受到温度、压力和湿度这些因素的影响。

比如说在大夏天特别闷热的时候,空气好像都变得“沉甸甸”的,这时候空气密度就可能会有点变化。

风轮扫掠面积 A 呢,想象一下一个大圆盘在风中转啊转,这个圆盘的大小就决定了它能“接住”多少风。

圆盘越大,能抓到的风就越多,产生的功率也就可能越大。

风速 V 就好理解多啦,风刮得越快,带来的能量自然就越大。

就像你骑自行车,顺风的时候风越大,你蹬起来就越省力,速度也能更快。

最后这个风能利用系数 Cp 有点复杂,它反映了风力发电机把风能转化为电能的效率。

这可不是个固定不变的数,它受到风机的设计、叶片的形状和转速等好多因素的影响。

我记得有一次去一个风力发电场参观,那一个个巨大的风力发电机矗立在广阔的原野上,呼呼地转着,特别壮观。

当时我就特别好奇,这些大家伙到底能发多少电呢?工作人员就给我讲了这个功率计算公式,还带着我实地看了一些数据。

比如说,他们测到当时的风速是每秒 10 米,空气密度因为当地的气候条件大概是 1.2 千克每立方米,风机的风轮直径是 80 米。

然后通过计算,就能大概知道这台风机在当时的情况下能产生多少功率的电了。

不过,要准确计算风力发电机的功率可没那么简单。

实际情况中,还有好多因素会影响到最终的发电效果。

比如说风向的变化、风机的维护情况,甚至周围的地形和建筑物都会对风产生干扰。

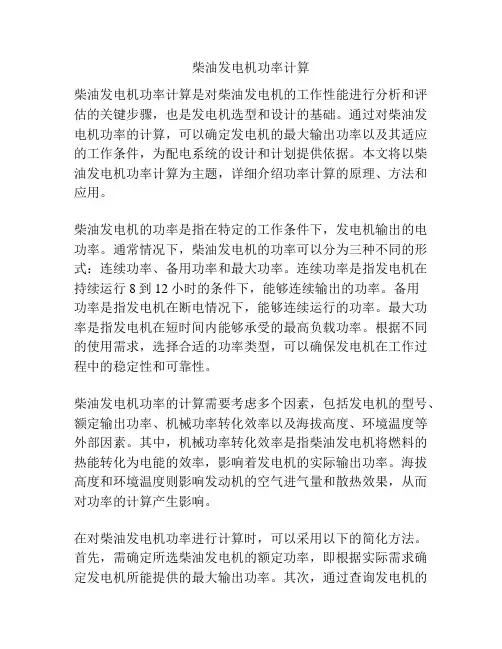

柴油发电机功率计算

柴油发电机功率计算

柴油发电机功率计算柴油发电机功率计算是对柴油发电机的工作性能进行分析和评估的关键步骤,也是发电机选型和设计的基础。

通过对柴油发电机功率的计算,可以确定发电机的最大输出功率以及其适应的工作条件,为配电系统的设计和计划提供依据。

本文将以柴油发电机功率计算为主题,详细介绍功率计算的原理、方法和应用。

柴油发电机的功率是指在特定的工作条件下,发电机输出的电功率。

通常情况下,柴油发电机的功率可以分为三种不同的形式:连续功率、备用功率和最大功率。

连续功率是指发电机在持续运行8到12小时的条件下,能够连续输出的功率。

备用功率是指发电机在断电情况下,能够连续运行的功率。

最大功率是指发电机在短时间内能够承受的最高负载功率。

根据不同的使用需求,选择合适的功率类型,可以确保发电机在工作过程中的稳定性和可靠性。

柴油发电机功率的计算需要考虑多个因素,包括发电机的型号、额定输出功率、机械功率转化效率以及海拔高度、环境温度等外部因素。

其中,机械功率转化效率是指柴油发电机将燃料的热能转化为电能的效率,影响着发电机的实际输出功率。

海拔高度和环境温度则影响发动机的空气进气量和散热效果,从而对功率的计算产生影响。

在对柴油发电机功率进行计算时,可以采用以下的简化方法。

首先,需确定所选柴油发电机的额定功率,即根据实际需求确定发电机所能提供的最大输出功率。

其次,通过查询发电机的技术参数手册,获取发电机的机械功率转化效率。

一般来说,柴油发电机的机械功率转化效率在80%到90%之间。

然后,根据发电机的额定功率和机械功率转化效率,计算出发电机的机械功率。

最后,根据运行环境的影响,对发电机的实际输出功率进行修正。

接下来,我们将通过一个具体的例子,来展示柴油发电机功率计算的过程。

假设某柴油发电机的额定功率为100kW,在技术参数手册中查到其机械功率转化效率为85%。

根据计算公式,可以得到发电机的机械功率为100kW÷0.85≈117.65kW。

柴油发电机组的系列计算参考公式

柴油发电机组的系列计算参考公式

柴油发电机组的系列计算参考公式1、功率匹配柴油机功率>=发电机功率/发电机效率/连轴器效率2、机组的额定功率与功率修正P H=η1η2(K1 K2 Pe-Np)P H同步交流发电机输出的额定功率Pe柴油机的额定输出功率K1柴油机的功率修正系数K2环境条件修正系数η1连轴器的效率η2同步交流发电机的效率Np柴油机风扇及其他辅助件消耗的机械功率功率修正系数K1环境条件修正系数K2(相对湿度φ=50%)(具体的以发动机厂家的数据为准)环境条件修正系数K2(相对湿度φ=100%)3、机组的散热功率的计算Q=K1PQ:散热量K1:散热率P:功率4、进排风口面积计算,(风速为v=4.5m/s,最大不超过8m/s)S=Q/T/vS:排风面积T:温升(水内循环机组为40,风冷机组为70)排风面积及开空也可以为水箱散热器孔尺寸宽高各大100mm 进风面积=1.2排风面积进风面积或者是水箱面积的1.2倍三相功率计算公式:P=1.732UICOSφ当线电压为480V COSφ=0.80时电流I=1.5P当线电压为440V COSφ=0.80时电流I=当线电压为415V COSφ=0.80时电流I=1.74P1.64P当线电压为400V COSφ=0.80时电流I=1.804P当线电压为220V COSφ=0.80时电流I=3.28P单相计算:P=UICOSφ当电压为220V COSφ=1时电流I=4.545P当电压为110V COSφ=1时电流I=9.091P电流互感器的选用:互感器的电流要>=额定电流的1.2倍断路器的选用:断路器的额定电流要与发电机的额定电流一致,发电机的额定电流是断路器的85%-102%(海拔1000m以内,温度小于40 摄氏度)8小时油箱容量的计算:10kw以下:300g/kw.H10-20kw:280g/kw.H20-30kw:260g/kw.H30-50kw:240g/kw.h50-100kw:230g/kw.H100-200kw:220g/kw.H200-500kw:210g/kw.H500-1000kw:205g/kw.H1000kw以上:200g/kw.H常用参数:柴油理论空燃比:1:14.3过量空气系数自然吸气:1.2-1.5增压吸气:1.7-2.2柴油密度:0.84g/ml柴油的热值:42.7MJ/Kg沼气热值:18-25MJ/M3沼气理论空燃比:1:5.5 1:7甲烷在空气中的爆炸极限为5%~15% (沼气9-25%)重心计算:SW中给零件材料定义或输入重心与重量。

柴油发电机计算公式

柴油发电机计算公式

柴油发电机计算公式一、柴油发电机的基本原理柴油发电机是一种利用内燃机原理将化学能转化为机械能的设备,通过燃烧柴油产生高温高压气体,驱动活塞做往复运动,最终将化学能转化为机械能,再由发电机将机械能转化为电能。

二、柴油发电机的主要参数1. 额定功率(Rated Power):柴油发电机在额定转速下可以持续输出的功率,单位为千瓦(kW)或千伏安(kVA)。

2. 额定电压(Rated Voltage):发电机输出的电压,通常为220V、380V等。

3. 额定电流(Rated Current):发电机输出的电流,单位为安培(A)。

4. 频率(Frequency):发电机输出的电频,通常为50Hz或60Hz。

5. 功率因数(Power Factor):发电机的有功功率与视在功率之比,通常为0.8。

三、柴油发电机的计算公式1. 计算额定电流:额定电流(A)= 额定功率(kW)/(根号3 * 额定电压(V)* 功率因数)2. 计算发电机的容量:发电机容量(kVA)= 额定功率(kW)/ 功率因数3. 计算柴油发电机的燃油消耗量:燃油消耗量(L/h)= 发电机的燃油消耗率(g/kWh)* 额定功率(kW)/ 燃料的低位发热量(MJ/kg)4. 计算发电机的机械效率:机械效率(%)= 100% - 发电机的机械损耗(%)5. 计算发电机的总效率:总效率(%)= 机械效率(%)* 发电机的电效率(%)6. 计算发电机的电效率:电效率(%)= 100% - 发电机的电损耗(%)四、柴油发电机的使用注意事项1. 柴油发电机在使用时要定期进行维护保养,清洗空气滤清器、更换机油等,保持发电机的正常运行。

2. 在选购柴油发电机时,要根据实际需求确定所需要的额定功率和容量,以及优选品牌和型号。

3. 柴油发电机在运行过程中应保持稳定的负载,避免频繁的起停,以免损坏发电机。

4. 使用柴油发电机时要注意安全,避免触电、火灾等事故的发生。

发电机功率如何计算

发电机功率如何计算

发电机功率如何计算
1.直流发电机功率计算:
对于直流发电机,功率可以通过计算电动势和电流的乘积来得到。

即功率(P)等于电动势(E)和电流(I)的乘积:
P=E×I
其中,功率的单位是瓦特(W),电动势的单位是伏特(V),电流的单位是安培(A)。

2.交流发电机功率计算:
对于交流发电机,由于电流和电动势随时间的变化而变化,因此需要考虑功率计算的复杂性。

一般情况下,交流发电机的功率计算使用功率三角公式:
P = √3 × V × I × cos(θ)
其中,P表示功率,V表示电压,I表示电流,θ表示电压和电流之间的相位角。

3.单相发电机功率计算:
对于单相发电机,可以通过计算电压和电流的乘积来计算功率。

即功率(P)等于电压(V)和电流(I)的乘积:
P=V×I
这种方式适用于单相电路中,例如家庭用电。

4.三相发电机功率计算:
对于三相发电机,一般使用功率三角公式来计算功率。

即功率(P)
等于平方根3(√3)乘以电压(V)、电流(I)和功率因数(PF)的乘积:
P=√3×V×I×PF
功率因数(PF)代表功率的有效性,其取值范围在0到1之间。

需要注意的是,上述计算发电机功率的方法仅仅是一种理论上的近似
计算方式,实际应用中还需要考虑一些因素,如发电机的效率、功率因数
的变化等。

此外,如果发电机的负载是非线性的,还需要对谐波进行补偿。

汽轮机发电机组发电能力计算模板

汽轮机发电机组发电能力计算模板

汽轮机发电机组发电能力计算模板引言汽轮机发电机组是一种主要通过燃烧化石燃料或其他燃料,产生高温、高压蒸汽驱动汽轮机旋转,进而带动发电机发电的设备。

在发电厂工业中,汽轮机发电机组是一种重要的发电设备。

如何准确计算汽轮机发电机组的发电能力,对于提高电力供应能力,不断提高电力系统的可靠性和稳定性,具有非常重要的意义。

本文将对汽轮机发电机组的发电能力计算进行详细介绍,提供一套标准模板,以帮助您快速计算汽轮机发电机组发电能力。

计算公式汽轮机发电机组的发电能力计算公式如下:P = η * G * H / 860其中,P表示汽轮机发电机组的发电功率,单位为千瓦(kW);η表示汽轮机发电机组的发电机效率;G表示汽轮机发电机组的汽轮机实际排气量,单位为立方米/秒;H表示汽轮机发电机组的有功功率,单位为焦耳/千克(J/kg)。

在上述公式中,860是一个固定的转换系数,表示1千瓦时电能对应的热值。

计算步骤1.确定汽轮机发电机组的排气量汽轮机的排气量和排气压力是影响汽轮机效率的两个重要因素。

在计算公式中,我们需要使用汽轮机的实际排气量。

2.确定汽轮机发电机组的有功功率汽轮机发电机组的有功功率与汽轮机发电机组的启动方式、转速、功率因数等多个因素有关。

在计算公式中,我们需要使用汽轮机发电机组的有功功率。

3.计算汽轮机发电机组的发电功率通过上述公式,我们可以快速计算汽轮机发电机组的发电功率。

示例假设某个汽轮机发电机组排气量为100立方米/秒,有功功率为2000焦耳/千克,发电机效率为0.95,则可以根据上述公式计算得到该汽轮机发电机组的发电功率为:P = 0.95 * 100 * 2000 / 860 ≈ 220.93 kW因此,该汽轮机发电机组的发电能力为220.93 kW。

结论汽轮机发电机组的发电能力是影响电力系统供应能力的重要指标。

使用上述标准模板,可以快速准确地计算汽轮机发电机组的发电能力,为电力系统的可靠性和稳定性提供有力保障。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

设备容量统计出来后,根据实际情况选择需要系数Kx(一般取0.85-0.95),计算出计算容量Pj=KxP∑,自备柴油发电机组的功率按下式计算P=kPj/η式中:
P—自备柴油发电机组的功率kw;
Pj—负荷设备的计算容量kw;
P∑—总负荷kw;
η—发电机并联运行不均匀系数一般取0.9,单台取1;
k—可靠系数,一般取1.1。

(2)按最大的单台电动机或成组电动机起动的需要,计算发电机容量P=(P∑-Pm)/η∑+ PmKCcosψm(KW)
Pm—起动容量最大的电动机或成组电动机的容量(kw);
η∑一总负荷的计算效率,一般取0.85;
cosΨm —电动机的起动功率因数,一般取0.4;
K—电动机的起动倍数;
C—全压起动C=l.0,Y—△起动C=0.67,自耦变压器起动50%抽头C=0.25,65%抽头C==0.42,80%抽头C=0.64。

(3)按起动电动机时母线容许电压降计算发电机容量P=PnKCXd″(1/△E-1)(kw)
Pn一造成母线压降最大的电动机或成组起动电动机组的容量(kw)
K—电动机的起动电流倍数;
Xd″—发电机的暂态电抗,一般取0.25;
E—母线允许的瞬时电压降,有电梯时取0.20,无电梯时取0.25.在实际工作中,也可用系数法估算柴油发电机组的起动能力
工程实例:以某工程为例,该工程建筑面积10000m2,12层,为二类高层,保安性负荷主要为消防负荷,其容量为191kw,最大一台电动机为喷淋泵37kw,采用自耦降压80%抽头降压起动。

(1)按计算负荷计算P=kPj/η=1.1×191/1kw=210.1 kw
(2)最大的单台电动机起动的需要计算P=(P∑-Pm)/η∑ +PmKCcosΨm =
(191—37)/0.85+37×6×0.64×0.4 =238.0 kw
(3)按起动电动机时发电机母线允许电压降计算P=PnKCXd″(1/△E-1)
=37×6×0.64×0.25(1/0.20-1)
=142.08 kw
根据以上计算,应选择≥238.0 kw的柴油发电机组一台,因此可选一台250kw 机组。

柴油发电机组目前广泛使用在高层建筑、医院、通信、舰船、油田等重要场所。

目前对于其容量的选择多采取估算的方法,结果往往并不准确。

容量选择过小,在启动电动机时导致柴油机熄火停机或发电电压过低导致电动机根本无法启动;容量选择过大,投资和维护成本高,并且柴油机由于长期大马拉小车,造成活塞环处、喷油嘴处积炭严重,气缸磨损加剧等严重后果。

本文讨论如何根据电动机启动方式、负载特性、发电机电压降曲线计算选择发电机组启动电动机最大容量。

1 电网条件、电动机启动特点、负载特点
1.1 电网应具备的条件
电动机启动除了要求其拖动力矩大于机械设备静力矩外,还必须保证启动时产生的电压降不致于影响电网其他设备的正常运行。

电动机启动时,对电动机而言,应满足下列条件:
a.需频繁启动的电动机启动时,线路末端的电压降应≤10%;
b.偶尔启动的电动机启动时,线路末端的电压降不宜>15%;
c.配电线路上未接其他对电压波动敏感的负荷,且能保证所拖动的机械要求的启动转矩时,线路末端的电压降允许达20%。

1.2 电动机不同启动方式的特点
根据电压的平方与转矩成正比得出电动机不同启动方式的特点。

1.3负载特性
2 发电机组启动电动机最大容量计算
以下只讨论启动转矩校验、全压及降压启动方式(频率不变)电动机容量计算(变频器属非线性负载,启动方式为调频调压,选择发电机容量不小于1.4×电动机功率/电动机效率即可)。

2.1启动转矩校验
因为M∝U2,则:
Mq%=[C×(1-Δu%)]2×Km
式中:Mq%—启动转矩百分比;
C—启动方式电压降系数,全压启动取1,星三角启动取0.58,自耦变压器启动
0.65~0.8,软启动器启动0.3~0.7;
Δu%—线路末端电压降百分比;
Km—全压启动转矩倍数,通常取2。

以线路末端电压降为20%,风机、水泵类负载,电动机星三角降压启动,线路损耗不计为例计算:
Mq%=[0.58×(1-0.2)]2×2=42%>40%,启动转矩满足要求。

2.2 电动机容量计算
电动机容量计算:Se=Qq÷Ki×[C×(1-ΔU%)]2
Pe=Se×cosφ×η
式中:Se—电动机输入视在功率,kV•A;
Pe—电动机额定功率,kW;
Qq—电动机启动容量,kV•A;
Ki—全压启动电流倍数,取6.5;
cosφ—电动机额定功率因数,取0.8;
η—电动机额定效率,取92%。

以斯坦福HCI1434C 250kV•A发电机组为例进行计算:
根据发电机额定输出电压400V,电动机额定电压380V(电压降为发电机额定电压的5%),当线路末端(电动机输入)电压降为380V的20%,则相应发电机输出电压降为20%+5%=25%。

查斯坦福HCI1434C发电机电压降曲线,得知电动机启动容量为380kV•A。

则:Se=[380÷6.5×〔0.58×(1-20%)]2=277kV•A>250kV•A。

取Se为250kV•A(启动容量满足,只考虑稳定运行功率即可):
Pe=Se×cosφ×η=250×0.8×0.92=184kW
得出:发电机功率/电动机功率=200/184=1.09倍。

2.3将上述工况改成全压启动计算:
转矩无需校验,因降压启动转矩满足则全压启动转矩必定满足。

计算电动机容量:Pe=[380÷6.5×(1-20%)]2×0.8×0.92=67kW
得出:发电机功率/电动机功率=Se×cosφ÷Pe
250×0.8÷67≈2.99倍
3 结语
上述计算仅为理想状态下柴油发电机组启动电动机的最大容量计算,实际工程运用中应考虑不同种类、型号发电机和电动机参数的差异,以及设备老化对性能的影响来最终确定发电机组容量。
