塑料排水板+堆载预压施工作业指导书
塑料排水板施工作业指导书(正式指导书)

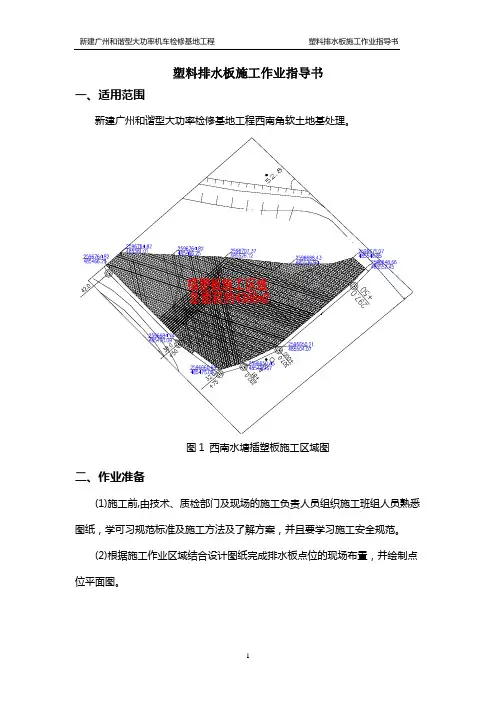

塑料排水板施工作业指导书一、适用范围新建广州和谐型大功率检修基地工程西南角软土地基处理。
图1 西南水塘插塑板施工区域图二、作业准备(1)施工前,由技术、质检部门及现场的施工负责人员组织施工班组人员熟悉图纸，学可习规范标准及施工方法及了解方案，并且要学习施工安全规范。
(2)根据施工作业区域结合设计图纸完成排水板点位的现场布置，并绘制点位平面图。
(3)根据设计要求组织塑料排水板与土工格栅等材料进场及取样复试工作，经检验合格后方可用于本工程。
(4)组织对用于本工程的主要施工机械进行进场验收，经检查满足技术与安全使用要求后，进行试打施工，确认地质是否与地质勘查报告相符，从而确定施打深度。
(5) 技术、安质部门完成对工人进场教育及安全技术交底工作。
(1)严格按照设计要求布置点位，按顺序逐个施打，以防漏打。
(2)首先根据设计要求进行试打，确定施打深度。
(3)上拔插入杆时带出的淤泥，不得弃于砂垫层上，以免堵塞排水通道。
(3)排水板不允许接长。
(4)施工时应加强检查，保证板距、垂直度、板长、跟带长度等符合规范要求，否则应予重打，重打的桩位与原桩位置不大于板距的15% 。
(5)对于施工段地表的硬壳(一般约在0.5～1.0m) 当插入杆起后所留杆孔，不能用粘土块或其他材料堵塞，必须用砂灌满，以防堵塞排水通道使处理失败。
(6)施工时逐桩做好施工记录。
四、施工程序和工艺流程1、施工程序(1) 明确塑料排水板施工区域，完成点位放线工作。
(2) 将排水板装入卷筒，并通过液压传动将排水板引入插杆中；(3) 将排水板从插入杆端头引出、折回，用订板机订好；(4) 拉紧排水板，将插入杆对准桩位；(5)将插入杆压入地基；(6)到达设计深度(预先在插入杆用红漆划上标志)后将插入杆拔出；(7)在砂垫层以上50cm处将排水板剪断埋入砂中；(8)移至下一个桩位。
图1 插塑板平面布置图2、工艺流程整平工作面(5%找坡)→摊铺下层砂垫层（30cm）→机具就位→塑料排水板穿靴→插入套管→拔出套管→割断塑料排水管→机具移位至下一位置→塑料排水板打设完成→摊铺上层砂垫层。
塑料排水板堆载预压地基施工
1.地基加固采用堆载预压时，，分级堆载期间应严格按设计要求堆载，每级堆载高度不得大于设计规定的高度；堆载预压期间如发现沉降或侧移速率过大，应立即通知人员和设备撤离危险区域。
2.施工期间应设专人负责监测预压地基和坡体面表层的裂缝出现情况或变化，建立完善的信息网络。
七、施工注意事项
2.打设塑料排水板的导管有圆形和方形两种，其管靴也有各异，一般采用桩尖和导管分离设置。桩尖主要作用是防止打设塑料板是淤泥进入管内，并对塑料袋起保护作用，避免拔出。桩尖常有圆形、倒梯形、和倒楔形三种。
3.插板时，插板机就位后，通过振动锤驱动套管对准插孔位下沉，排水板从套管内穿过与端头的锚靴相连。套管顶住锚靴将排水板插到设计入土深度，拔起套管后夯靴连同排水板一起留在土中，然后剪断连续的排水板，即完成一个排水板操作，插板机可以插入下一个排水孔继续施打。
4.在剪水板上时，要留有露出原地面15-30cm的板头；其后在板头旁边挖出砂土20cm深成碗状的凹面，再将露出的板头切去，然后覆盖砂土，填平，插板施工即告完成。
五、质量标准
(一)保证项目
1.塑料排水板的型号\规格及材质,应符合设计要求和技术标准的要求。
2.塑料排水板埋设的数量、排设间距、形式深度应符合设计要求或施工规范的规定。
4.塑料板与桩尖锚定要牢固，防止拔管时脱离，将塑料板带出，带出长度不得大于500mm。打设时严格控制间距和深度，如塑料板拔起超过2m以上，应进行补打。
5.桩尖平端与导管下要连接紧密，防止错缝，以免在打设过程中淤泥进入导管，增加对塑料板的阻力，或将塑料板拔出。
6.塑料板需接长时，为减少板与导管的阻力，应采用滤水膜内平搭接的方法，搭接长度应在200mm以上，以保证供水畅通和有足够的搭接长度.
塑料排水板作业指导书最终版
天津新港北铁路集装箱中心站工程塑料排水板施工作业指导书1.适用范围本作业指导书适用于天津新港北铁路集装箱中心站路基工程塑料排水板的施工。
2.作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性组织设计，阅读、审核施工图纸，充分理解有关技术要求，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底和安全交底，并就施工过程中质量控制、试验检测工作进行针对性的学习和培训，确定技术现场的分工合作，对参加施工人员进行上岗前技术培训，进行考核，考核合格后方可上岗。
2.2外业技术准备熟悉施工组织设计，总结以往塑料排水板施工的相关技术参数和经验，确定合理的机械设备、劳动力。
3.技术要求3.1线路复测、放样现场交桩以后，必须完成中线、水准的施工复测，并与相邻地段贯通闭合，之后才进行测量放样，测量误差必须符合铁路施工测量的有关规定。
3.2试验施工前按照设计及验标要求，由试验室同监理见证取样，进行试验，各项技术性能指标应符合设计要求。
3.3技术标准塑料排水板的各项指标见下表，每10万米作为一个批次进行检验，检查产品合格证，对芯板的单位长度重量、抗拉强度、伸长率、纵向通水率、以及滤膜的单位面积重、抗拉强度、渗透系数、等效孔径等性能进行试验。
4.施工工艺流程施工工艺流程图如下：5.施工要求5.1测量放样在塑料板施工区内根据地质资料，结合淤泥底标高情况事先对插板施工区域进行划分，淤泥底标高差异大的，采用20×20 m的方格网进行划分，每个区域试插9根插板；淤泥底标高均匀差距不大的，才用40×40m的方格网划分，每个区域试插9根插板。
5.2插板现场调试和试插施工前测量放样出的每一个施工区域，根据已有的钻探资料在塑料排水板施工前，会同业主、设计、监理在现场用插板机按40m×40m 的方格网进行试插，发现淤泥底标高差异较大时，再对该区域采用20m×20m的方格进行细分，进行塑料排水板施工试插。
塑料排水板施工作业指导书
塑料排水板施工作业指导书一、总则为确保路基塑料排水板施工质量，规范塑料排水板施工作业程序，提高施工质量水准，提升管理，保证工程工期与施工进度，特制定本作业指导书。
二、施工准备1、勘察现场及施工计划制定：（1）施工前组织有关人员熟悉设计文件，进行现场勘察，掌握施工现场情况，在掌握现场情况的基础上，合理划分施工作业段、并制定详细的施工计划。
（2）在掌握现场资料后由相关人员参加进行技术交底、合理划分工段，合理配备人员。
（3）组织施工人员机械进场，塑料排水板，依据设计文件质量要求定购。
2、人员、机械配备1）人员配备2）机械配备3)检、试验仪器配备仪器配备：水准仪1台、经纬仪1台、钢尺1把、灌砂筒1套3、材料的构成及选用原则塑料排水板由于所用材料不同，断面结构形式各异。
根据结构形式可归纳为两大类，即多孔质单一结构型和复合结构型。
1）多孔质单一结构这种排水板材料是用聚氯乙烯经特殊加工而制成。
优点：具有很好的多孔性，透水性极好；耐酸耐碱性极好，在土中不会产生膨胀及变质，具有半永久性的排水效果。
这种材料的孔眼在地基中基本也不会堵塞，是一种很好的排水材料。
2）复合结构型这是一种由塑料芯带外套透水档泥滤膜所组成的复合型制品。
这种制品的芯带材料采用特殊的硬质聚氯乙烯，并加工成回字型，十字型或中波等形式，使之具有纵向通水能力。
3）塑料排水板性能及选用原则选择塑料排水板时，应使其具有良好的透水性和强度，塑料板的纵向通水量不小于（15-40）×103mm3/s;芯带的抗拉强度不小于（10-15）N/mm;滤膜的抗拉强度，干燥时不小于（1.5-3.0）N/mm，湿态时不小于（1.0-2.5）N/mm（插入土中较短时用小值，较长时用大值）整个排水板应反复对折5次不断裂才认为合格。
4、机械选择塑料排水板的施工质量在很大程度上取决于施工机械的性能、有时会成为制约施工的重要因素。
用于插设塑料板的插板机种类很多，性能不一。
由于大多在软土地基上施工，因此要求行走装置具有的性能是①机械移动迅速，对位准确；②整机稳定性好，施工安全；③对地基扰动小，接地压力小等优点。
塑料排水板堆载预压施工说明

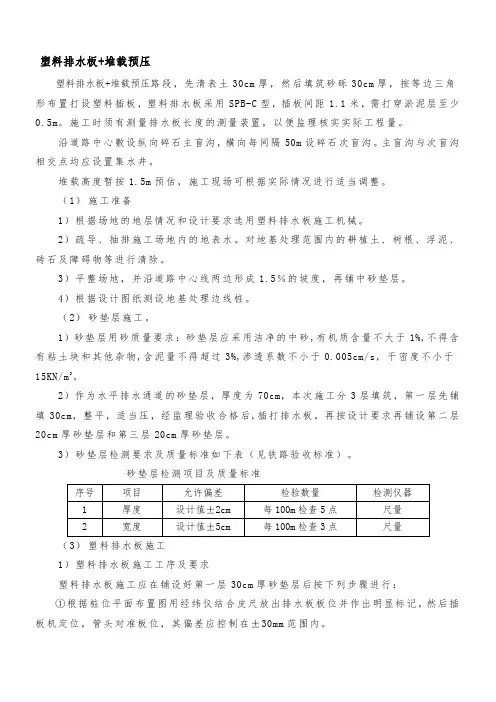

塑料排水板+堆载预压塑料排水板+堆载预压路段，先清表土30cm厚，然后填筑砂砾30cm 厚，按等边三角形布置打设塑料插板，塑料排水板采用SPB-C型，插板间距1.1米，需打穿淤泥层至少0.5m。
施工时须有测量排水板长度的测量装置，以便监理核实实际工程量。
沿道路中心敷设纵向碎石主盲沟，横向每间隔50m设碎石次盲沟。
主盲沟与次盲沟相交点均应设置集水井。
堆载高度暂按1.5m预估，施工现场可根据实际情况进行适当调整。
（1）施工准备1）根据场地的地层情况和设计要求选用塑料排水板施工机械。
2）疏导、抽排施工场地内的地表水。
对地基处理范围内的耕植土、树根、浮泥、砖石及障碍物等进行清除。
3）平整场地，并沿道路中心线两边形成1.5％的坡度，再铺中砂垫层。
4）根据设计图纸测设地基处理边线桩。
（2）砂垫层施工。
1）砂垫层用砂质量要求：砂垫层应采用洁净的中砂,有机质含量不大于1%,不得含有粘土块和其他杂物,含泥量不得超过3%,渗透系数不小于0.005cm/s，干密度不小于15KN/m3。
2）作为水平排水通道的砂垫层，厚度为70cm，本次施工分3层填筑，第一层先铺填30cm，整平，适当压，经监理验收合格后,插打排水板，再按设计要求再铺设第二层20cm厚砂垫层和第三层20cm厚砂垫层。
3）砂垫层检测要求及质量标准如下表（见铁路验收标准）。
砂垫层检测项目及质量标准（3）塑料排水板施工1）塑料排水板施工工序及要求塑料排水板施工应在铺设好第一层30cm厚砂垫层后按下列步骤进行：①根据桩位平面布置图用经纬仪结合皮尺放出排水板板位并作出明显标记，然后插板机定位，管头对准板位，其偏差应控制在±30mm 范围内。
②开机打插导管至设计标高。
如果土层硬可采用振动插板机；如果还打插不下，则需先打引孔，然扣再打插导管。
③提升导管至砂层面以上0.5m。
④剪断塑料排水板，并确保排水板顶端进入砂垫层的长度不少于30cm。
⑤旁站人员检查合格后（记录板位施工情况），移动插板机至下一板位。
塑料排水板堆载预压施工说明
塑料排水板+堆载预压塑料排水板+堆载预压路段，先清表土30cm厚，然后填筑砂砾30cm厚，按等边三角形布置打设塑料插板，塑料排水板采用SPB-C型，插板间距1.1米，需打穿淤泥层至少0.5m。
施工时须有测量排水板长度的测量装置，以便监理核实实际工程量。
沿道路中心敷设纵向碎石主盲沟，横向每间隔50m设碎石次盲沟。
主盲沟与次盲沟相交点均应设置集水井。
堆载高度暂按1.5m预估，施工现场可根据实际情况进行适当调整。
12泥、砖石341得含有粘小于2先铺填二层20cm3（3）塑料排水板施工1）塑料排水板施工工序及要求塑料排水板施工应在铺设好第一层30cm厚砂垫层后按下列步骤进行：①根据桩位平面布置图用经纬仪结合皮尺放出排水板板位并作出明显标记，然后插板机定位，管头对准板位，其偏差应控制在±30mm范围内。
②开机打插导管至设计标高。
如果土层硬可采用振动插板机；如果还打插不下，则需先打引孔，然扣再打插导管。
③提升导管至砂层面以上0.5m。
④剪断塑料排水板，并确保排水板顶端进入砂垫层的长度不少于30cm。
⑤旁站人员检查合格后（记录板位施工情况），移动插板机至下一板位。
2）塑料排水板施工质量控制①打插塑料排水板之前，先在插板机上按设计要求的板长作好刻度标记，有的塑料排水板②③设计要求打插层上，而且是部软土层底部④⑤的5%。
验收标⑥头滤膜剥开接扎孔眼不⑦⑧板周围形成的⑨，并派专业质、外露长度等情况以备抽查，确保插入的板长符合设计要求。
⑩塑料排水板由板芯和滤膜组成，应具备单孔过水断面大，排水畅通、质量轻、强度高、耐久性好。
本工程拟采用的塑料排水板为SPB-C型塑料排水板，其性能指标应符合下表要求。
SPB-C型塑料排水板技术性能指标5）注意施工期间不能损坏已插好的排水板，更不允许超铲将排水板拔出。
（5）施工期间的监测1）地面沉降监测：根据设计要求埋设沉降观测标志、设置沉降板，沉降杆应随填土高度升高而逐渐接高，一般每段接管长度50cm，沉降观测标志应有明显标志，防止施工碰撞。
塑料排水板堆载预压施工说明
塑料排水板+堆载预压塑料排水板+堆载预压路段，先清表土30cm厚，然后填筑砂砾30cm 厚，按等边三角形布置打设塑料插板，塑料排水板采用SPB-C型，插板间距1.1米，需打穿淤泥层至少0.5m。
施工时须有测量排水板长度的测量装置，以便监理核实实际工程量。
沿道路中心敷设纵向碎石主盲沟，横向每间隔50m设碎石次盲沟。
主盲沟与次盲沟相交点均应设置集水井。
堆载高度暂按1.5m预估，施工现场可根据实际情况进行适当调整。
（1）施工准备1）根据场地的地层情况和设计要求选用塑料排水板施工机械。
2）疏导、抽排施工场地内的地表水。
对地基处理范围内的耕植土、树根、浮泥、砖石及障碍物等进行清除。
3）平整场地，并沿道路中心线两边形成1.5％的坡度，再铺中砂垫层。
4）根据设计图纸测设地基处理边线桩。
（2）砂垫层施工。
1）砂垫层用砂质量要求：砂垫层应采用洁净的中砂,有机质含量不大于1%,不得含有粘土块和其他杂物,含泥量不得超过3%,渗透系数不小于0.005cm/s，干密度不小于15KN/m3。
2）作为水平排水通道的砂垫层，厚度为70cm，本次施工分3层填筑，第一层先铺填30cm，整平，适当压，经监理验收合格后,插打排水板，再按设计要求再铺设第二层20cm厚砂垫层和第三层20cm厚砂垫层。
3）砂垫层检测要求及质量标准如下表（见铁路验收标准）。
砂垫层检测项目及质量标准（3）塑料排水板施工1）塑料排水板施工工序及要求塑料排水板施工应在铺设好第一层30cm厚砂垫层后按下列步骤进行：①根据桩位平面布置图用经纬仪结合皮尺放出排水板板位并作出明显标记，然后插板机定位，管头对准板位，其偏差应控制在±30mm范围内。
②开机打插导管至设计标高。
如果土层硬可采用振动插板机；如果还打插不下，则需先打引孔，然扣再打插导管。
③提升导管至砂层面以上0.5m。
④剪断塑料排水板，并确保排水板顶端进入砂垫层的长度不少于30cm。
⑤旁站人员检查合格后（记录板位施工情况），移动插板机至下一板位。
塑料排水板施工作业指导书
塑料排水板施工作业指导书1.0编制目的明确塑料排水板处治软土路基施工作业的具体规定、施工要点和相应的工艺、标准，指导、规范塑料排水板处治软土路基作业施工。
2.0编制依据《公路路基施工技术规范》（JTG F10-2006）《公路工程质量检验评定标准》（JTG F80-2004）《公路路基施工技术规范》（JTG F10-2006）释译手册3.0适用范围软土厚度大于4米的软基段落，一般采用塑料排水板处理。
4.0作业准备4.1内业技术准备根据实际编制实施性施工组织设计(施工技术方案、质量计划等)，编制中力求考虑周到，措施得力，便于操作。
并上报监理工程师批复。
在开工前组织技术人员认真学习实施性施工组织设计，复核处治方案的可行性、阅读、审核施工图纸，并进行现场勘察，确定要处理的深度和宽度等。
在掌握现场情况的基础上，合理划分施工段、并制定详细的施工计划。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
4.2外业技术准备施工便道贯通，通电、通水、拆除障碍物，平整场地，然后进行塑料排水板施工，并准备符合质量要求塑料排水板。
4.3施工人员及机械准备4.3．1人员配备如下表：4.3．2机械配备如下表：4.3．3检、试验仪器配备。
仪器的配备：水准仪1台，经纬仪1台，钢尺1把，罐砂筒1套。
5.0施工材料技术要求目前国内生产的塑料排水板，仅有企业标准，其测试项目不尽相同，试验方法也不完全一致。
应参照施工设计要求进行。
6.0塑料排水板施工的一般规定6.1塑料排水板技术、质量指标应符合设计要求。
露天堆放应有遮盖，不得长时间曝晒。
6.2现场堆放的塑料排水板，应采取措施防止损坏滤膜。
6.3塑料排水板超过孔口的长度应能伸入砂垫层不小于500mm，预留段应及时弯折埋设于砂垫层中，与砂垫层贯通，并采取保护措施。
6.4塑料排水板不得搭接。
6.5施工中防止泥土等杂物进入套管内，一旦发现应及时清除。
6.6打设形成的孔洞应用砂回填，不得用土块堵塞。
塑料排水板作业指导书
编制说明:本作业指导书自签发之日起生效。
1、操作人员必须持证上岗。
2、检查人员必须有质检证或助工以上的技术职称。
3、对特殊工序的施工机械设备，施工前应进行验证。
4、操作过程中的施工记录必须满足施工及顾客规定。
5、情况发生变化时，对以上内容进行再确认。
6、本作业指导书解释权项目工程技术部，公司所属各单位、各部门必须遵照执行。
批准人：2023年月日塑料排水板作业指导书1、目的/合用范围为保证软土地基加固的施工质量，达成设计和规范规定，提高产品质量，特制定本作业指导书。
本作业指导书合用于本项目在建工程项目的塑料排水板软土地基解决。
2、依据2.1《公路工程质量检查评估标准》—JTG F80/1-20232.2《公路软土地基路堤设计与施工技术规范》—JTJ017-962.3随岳南高速公路土建工程监理实行细则3、作业前的施工准备3.1人员3.1.1 根据工程性质及工程量大小，拟定或组建该项目的施工队伍，以及所需的技术人员和技术工人。
3.1.2 要明确该项目现场管理人员与操作者对这一工序的负责人。
3.2 施工前：施工场地必须搞好“三通一平”工作。
3.2.1 电通：按塑料排水板机每台用电量30千瓦进行配电搭火。
3.2.2 路通：修建施工便道涉及进场道路和场内道路，道路标准保证大型机械设备及重型车辆能顺利进入工地。
3.2.3 水通：施工场地备有水源、水井、水塔，保证生产、生活用水供应。
3.2.4 场地平整：规定施工场地平整，将施工范围内的沟坎、河溪和水塘平整，夯实回填，地表面平顺。
3.2.5 施工范围内所有建筑物清除以及埋入地下的建筑物，管线等采用相应的拆迁措施，保证施工顺利进行。
3.2.6 绘制施工平面布置图，涉及桩位、编号、施工顺序、库房、电源设立等临时设施的位置。
3.3 材料3.3.1芯板应具有足够的抗拉强度和垂直排水能力。
其抗拉强度不应小于250N/cm，排水能力不应低于60cm3/m。
芯板应具有耐腐性和足够的柔性，保证塑料板在地下的耐久性，并在土体固结时不会被折断或破裂。
塑料排水板作业指导书
塑料排水板作业指导书新建宁启铁路南通至启东先期开工段路基工程编号：塑料排水板试验段施工作业指导书单位：编制：审核：批准：2015年04月20日发布 2015年04月21日实施1 / 14新建宁启铁路南通至启东先期开工段路基工程塑料排水板试验段施工作业指导书1．适用范围适用于新建宁启铁路南通至启东先期开工段路基工程，DK351+400-DK354+500软基处理塑料排水板试验段施工。
2．作业准备2。
1内业技术准备开工前组织技术人员认真学习实施性施工组织设计,阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底,对参加施工人员进行上岗前技术培训，考核合格后持证上岗.2.2外业技术准备施工作业层中所涉及的各种外部技术数据已收集完毕。
修建生活房屋，配齐生活、办公设施，能满足主要管理、技术人员进场生活、办公需要。
3．技术要求3。
1土工格栅采用高强度经编（涤纶）土工格栅，其主要技术指标：抗拉强度不小于110KN/m，对应延伸率≤10%。
3.2土工格栅铺设前应对每批产品的性能经国家授权的有资质的产品质量监督检验中心进行检测(不少于三组），产品合格方可铺设。
3.3土工格栅的纵向（受力方向）应垂直线路方向铺设，两幅间采用密贴排放,不搭接，受力方向连接时，应采用可靠措施,连接强度不低于设计容许抗拉强度。
3.4路基基底铺设一层土工格栅时，砂垫层厚0.5m。
3.5土工格栅铺设要平整，严禁暴晒,应随铺随盖砂,以免降低土工格栅的强度。
3.6砂垫层采用含泥量不宜大于5%的中粗砂，砂垫层面尺寸如宽度及纵横向坡度符合设计要求，基面平整,不积水，路拱明显，坡面平顺。
3.7塑料排水板按三角形布置，顶部插入砂垫层0。
5m。
3.8塑料排水板施工质量检验：填土施工完成6个月后，对地基土进行原位十字板剪切试验，检验数量为每3000㎡抽样检验6点。
4．施工程序及工艺流程严格按照设计定位，采用CDYT—20插板机作业.塑料排水板的施工程序包括施工准备、定位、穿板、插板、上拔导管和切断排水板等工序。
塑料排水板堆载预压法
塑料排水板堆载预压法，是将带状塑料排水板用插板机将其插入软弱土层中，组成垂直和水平排水体系，然后在地基表面堆载预压（或真空预压），土中孔隙水沿塑料板的沟槽上升逸出地面，从而加速了软土地基的沉降过程，使地基得到压密加固。
施工要点
1.打设塑料排水板的导管有圆形和矩形两种，其官靴也各异，一般采用桩尖与导管分离设置。
桩尖主要作用是防止打设塑料板时淤泥进入管内，并对塑料带起锚固作用，避免拔出。
桩尖常用形式有圆形，倒梯形和倒梯楔形。
2.塑料排水板打设程序是：定位将塑料排水板通过导管从管下端穿出将塑料板与桩尖连接贴紧管下端并对准桩位打设桩管插入塑料排水板拔管，剪断塑料排水板。
3.塑料板在施工过程中应注意以下几点：
1）塑料板滤水膜在转盘和打设过程中应避免损坏，防止淤泥进入带芯堵塞输水孔，影响塑料板的排水效果。
2）塑料板与桩尖锚碇要牢靠，防止拔管时脱离，将塑料板拔出。
打设时严格控制间距和深度，如塑料板拔起超过2m以上，应进行补打。
3）桩尖平端与导管下端要连接紧密，防止错缝，以免在打设过程中淤泥进入导管，增加对塑料板的阻力，或将塑料板拔出。
4）塑料板需接长时，为减小板与导管的阻力，应采用在滤水膜内平搭接的连接方法，搭接长度应在20mm以上，以保证输水畅通和
有足够的搭接长度。
塑料排水板堆载预压施工作业指导书
塑料排水板堆载预压施工作业指导书一、工作概述塑料排水板是一种新型的环保材料，广泛应用于排水系统。
在进行塑料排水板堆载预压施工时，需要遵循一定的操作规范和步骤，确保施工的质量和安全。
二、施工准备1.材料准备：确保所用的塑料排水板符合质量标准，具有良好的耐压性能和排水性能。
2.现场准备：清理施工场地，确保地面平整、无杂物，避免对施工造成影响。
3.施工人员准备：施工人员需要经过专业培训，掌握堆载预压施工的操作要点和安全注意事项。
三、施工步骤1.基础处理：在施工场地进行测量，并根据设计要求进行基础处理，确保地基符合要求。
2.排列布局：将塑料排水板按照设计要求进行排列布局，注意保持板与板之间的间距和错位距离，以确保排水畅通和堆载均匀。
3.固定安装：采用固定夹具等工具，将塑料排水板固定在地基上，确保牢固稳定。
4.堆载预压：根据设计要求，利用堆载机等设备，对排水板进行预压工作，以增加排水板的稳定性和耐压能力。
5.终检验收：完成预压施工后，需要进行终检验收，确认排水板的安装牢固，无异常情况。
四、安全注意事项1.施工人员需要佩戴防护装备，包括安全帽、工作服、手套等。
2.施工现场需要设置警示标志，提醒周围人员注意安全。
3.在进行预压施工时，施工人员需要保持足够的安全距离，避免意外伤害。
4.严禁私自更改施工方案或忽略任何安全措施。
五、维护保养1.定期检查：在使用塑料排水板一段时间后，需要定期检查排水系统的运行情况，避免堵塞或其他异常情况。
2.清洁保养：如发现排水板上有杂物或污垢，应及时清洁，保持排水通畅。
3.防止过载：严禁在排水板上堆放过重的物品，以免对排水板造成损坏。
六、施工质量控制1.施工过程中，施工人员需要严格按照设计要求进行操作，确保堆载预压的位置和力度。
2.在终检验收时，需要核对已完成的施工内容，与设计要求进行对比，确保施工质量符合要求。
七、施工风险及应对措施1.存在塑料排水板堆载不稳定而倾斜的风险。
应加强对地基的处理，选用合适的固定夹具及材料，确保排水板的固定稳定。
塑料排水板施工作业指导书
新建武汉至宜昌铁路HYZQ-4标段站场路基工程编号：LJ-JG-7 塑料排水板施工作业指导书单位：编制：审核：批准：二00九年四月一日发布二00九年四月二日实施新建武汉至宜昌铁路站场路基工程塑料排水板施工作业指导书1.适用范围适用于汉宜铁路DK134+030～DK134+660段塑料排水板施工。
2.作业准备2.1内业技术准备作业指导书编制后，应在开工前组织及时人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术指标。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中涉及的各种外部技术数据收集。
修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3.技术要求3.1场地清理，排除积水，清除地上地下一切障碍物。
在路基范围内按设计要求填筑土拱，碾压密实。
其上按设计铺设砂垫层。
3.2施工前对塑料排水板的品种、规格、质量进行现场验收。
3.3必须按照设计的板位、板长、板数进行施工，桩位允许偏差为±5㎝，板长应不小于设计值，塑料排水板不得接长使用。
4.工艺流程施工工艺流程见图4-1。
5.施工要求5.1施工准备施工前根据设计文件对路基范围内的管线进行调查核实和迁改，对没图4-1 塑料排水板施工工艺流程图有迁改而施工中又可能对其造成影响的管线，加强施工防护；施工前应检查好设备性能；根据布置图进行板位布设。
5.2施工工艺5.2.1原地面处理，在路基两侧开挖排水沟，排除积水，并将路基范围内原地面上淤泥、树根、草皮、腐植土全部挖除。
清理后，原地面形成横向排水坡，坡比4%。
5.2.2在原地面上铺设30cm的碎石垫层，整平压实。
5.2.3施工时严格按照图纸设计的位置、深度和间距设置，塑料排水板在平面上以正三角形布置，用竹签及白灰标定塑料排水板桩位。
插板机上设有明显的进尺标志，以控制排水板的打设深度。
塑料排水板施工作业指导书
塑料排水板施工作业指导书一．工程概况K127+000~K151+000共有塑料排水板167091米，其具体分布如下：四．施工工艺塑料排水板施工前要对软基处进行预处理，与袋装砂井处理方法一样，首先整平场地，铺设砂垫层，具体工艺如下：平整场地、挖排水沟------铺下层砂垫层------稳压-------放样-------机具就位-------塑料排水板穿靴-------插入套管--------拔出套管--------割断排水板-----检查并记录板位情况------机具移位------铺设上层砂垫层。
关键工序控制如下：（1）、塑料排水板施工前，要对场地进行清表、整平和初步碾压，做好土拱坡，铺设好砂垫层（砂垫层的质量要求同袋装砂井法）为了保持工作面的整洁，根据地形要挖好排水沟，以利排水。
（2）、放样时要根据设计情况准确定位，并在每个孔位查好标记，所用的标记通常有石灰、油布、细条塑料板芯等，做到明显且不易被损坏为宜。
（3）、定位要准确。
（4）、穿靴，将塑料排水板端部穿过预制靴头固定架，对折带子长约10cm ,固定联结。
一般预制靴头可采用铁质或混凝土靴头，如下图所示，将靴头套在空心套管端部，固定塑料排水板，并使其在下沉过程中能阻止泥砂进入套管。
五．施工质量控制1、施工现场堆放的塑料排水板盘带要加以覆盖，放置于洁净干燥处，防止污染和暴露在空气中老化。
2、插入过程中导轨应垂直，钢套管不得弯曲，透水滤套不得被撕破和污染；排水板底部应有可靠的锚固措施，以免拔出套管时将芯板带出，下料时应考虑上拔时的“跟带”长度，“跟带”不得超过40cm，否则报废重插。
简单的检查方法是将塑料板带按打设深度作出记号，完成后根据剩余板带的多少测出“跟带”的多少。
每根排水板的计算公式为：S=S d+ S y+ S s+ S h式中：S———每根排水板的长度（M）S d———打设长度（M）S Y———预备露出地面长度（M）S S———蛇形弯曲量（M），一般为设计长的0.5%~1%:S h———板靴挂入量(M)。
塑料排水板堆载预压施工作业指导书
塑料排水板堆载预压施工作业指导书目录1. 作业前准备1.1 材料准备1.2 设备准备1.3 现场准备2. 施工步骤2.1 排水板摆放2.2 排水板预压3. 安全注意事项3.1 施工人员安全3.2 施工现场安全3.3 设备操作安全4. 施工质量控制4.1 排水板表面平整度检查4.2 排水板间距一致性检查4.3 排水板预压均匀性检查5. 后续维护与管理5.1 排水板检查5.2 排水板维护1. 作业前准备1.1 材料准备在开始施工前，请确保以下材料已准备齐全：- 塑料排水板：按照设计要求和施工需要准备足够数量的塑料排水板；- 土方材料：准备好填充土方所需的材料，并确保材料质量符合要求；- 边界材料：根据设计要求准备好边界材料，以确保排水板的固定和稳定；1.2 设备准备为了顺利进行作业，请确保以下设备已备齐：- 排水板堆载机：确保机器运行正常并经过检查，确保机器的安全性；- 打击工具：准备好适用于预压作业的打击工具；- 铲土工具：根据需要准备好进行填充土方作业所需的工具；1.3 现场准备在开始施工前，进行必要的现场准备：- 确保施工现场干净整洁，没有障碍物和妨碍作业的物品；- 确保排水板堆放区域平整，没有沉降或凹陷；- 确保施工现场没有杂物或垃圾，以防止对作业造成干扰。
2. 施工步骤2.1 排水板摆放在开始预压施工前，请按照以下步骤进行排水板摆放：a. 根据设计图纸要求，确定排水板堆载的位置和数量；b. 使用排水板堆载机将排水板运输到施工现场；c. 将排水板按照设计图纸中的要求进行摆放，确保排水板之间的间距均匀一致；d. 使用边界材料固定排水板的边缘，确保排水板牢固稳定。
2.2 排水板预压在完成排水板摆放后，按照以下步骤进行排水板预压作业：a. 使用排水板堆载机轻轻压实排水板，使排水板与地面充分接触；b. 通过适当的方法，如使用打击工具轻轻敲击排水板的表面，使其与地基紧密结合；c. 检查所有排水板的预压效果，确保预压均匀一致；d. 如果存在不平整或不牢固的排水板，及时进行调整和修正，以确保施工质量。
塑料排水板堆载预压施工说明
塑料排水板+堆载预压塑料排水板+堆载预压路段，先清表土30cm厚，然后填筑砂砾30cm 厚，按等边三角形布置打设塑料插板，塑料排水板采用SPB-C型，插板间距米，需打穿淤泥层至少。
施工时须有测量排水板长度的测量装置，以便监理核实实际工程量。
沿道路中心敷设纵向碎石主盲沟，横向每间隔50m设碎石次盲沟。
主盲沟与次盲沟相交点均应设置集水井。
堆载高度暂按预估，施工现场可根据实际情况进行适当调整。
（1）施工准备1）根据场地的地层情况和设计要求选用塑料排水板施工机械。
2）疏导、抽排施工场地内的地表水。
对地基处理范围内的耕植土、树根、浮泥、砖石及障碍物等进行清除。
3）平整场地，并沿道路中心线两边形成％的坡度，再铺中砂垫层。
4）根据设计图纸测设地基处理边线桩。
（2）砂垫层施工。
1）砂垫层用砂质量要求：砂垫层应采用洁净的中砂,有机质含量不大于1%,不得含有粘土块和其他杂物,含泥量不得超过3%,渗透系数不小于s，干密度不小于15KN/m3。
2）作为水平排水通道的砂垫层，厚度为70cm，本次施工分3层填筑，第一层先铺填30cm，整平，适当压，经监理验收合格后,插打排水板，再按设计要求再铺设第二层20cm厚砂垫层和第三层20cm厚砂垫层。
3）砂垫层检测要求及质量标准如下表（见铁路验收标准）。
砂垫层检测项目及质量标准（3）塑料排水板施工1）塑料排水板施工工序及要求塑料排水板施工应在铺设好第一层30cm厚砂垫层后按下列步骤进行：①根据桩位平面布置图用经纬仪结合皮尺放出排水板板位并作出明显标记，然后插板机定位，管头对准板位，其偏差应控制在±30mm范围内。
②开机打插导管至设计标高。
如果土层硬可采用振动插板机；如果还打插不下，则需先打引孔，然扣再打插导管。
③提升导管至砂层面以上。
④剪断塑料排水板，并确保排水板顶端进入砂垫层的长度不少于30cm。
⑤旁站人员检查合格后（记录板位施工情况），移动插板机至下一板位。
2）塑料排水板施工质量控制①打插塑料排水板之前，先在插板机上按设计要求的板长作好刻度标记，有的塑料排水板上标有每米长度。
(整理)塑料排水板作业指导书最终版.

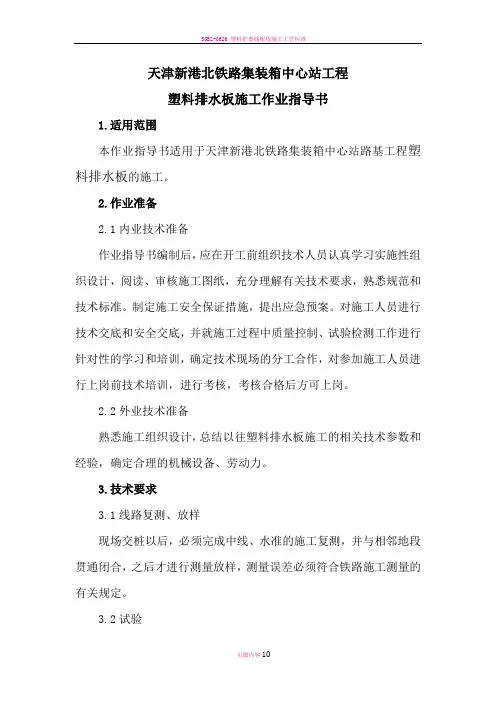

天津新港北铁路集装箱中心站工程塑料排水板施工作业指导书1.适用范围本作业指导书适用于天津新港北铁路集装箱中心站路基工程塑料排水板的施工。
2.作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性组织设计，阅读、审核施工图纸，充分理解有关技术要求，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底和安全交底，并就施工过程中质量控制、试验检测工作进行针对性的学习和培训，确定技术现场的分工合作，对参加施工人员进行上岗前技术培训，进行考核，考核合格后方可上岗。
2.2外业技术准备熟悉施工组织设计，总结以往塑料排水板施工的相关技术参数和经验，确定合理的机械设备、劳动力。
3.技术要求3.1线路复测、放样现场交桩以后，必须完成中线、水准的施工复测，并与相邻地段贯通闭合，之后才进行测量放样，测量误差必须符合铁路施工测量的有关规定。
3.2试验施工前按照设计及验标要求，由试验室同监理见证取样，进行试验，各项技术性能指标应符合设计要求。
3.3技术标准塑料排水板的各项指标见下表，每10万米作为一个批次进行检验，检查产品合格证，对芯板的单位长度重量、抗拉强度、伸长率、纵向通水率、以及滤膜的单位面积重、抗拉强度、渗透系数、等效孔径等性能进行试验。
4.施工工艺流程施工工艺流程图如下：5.施工要求5.1测量放样在塑料板施工区内根据地质资料，结合淤泥底标高情况事先对插板施工区域进行划分，淤泥底标高差异大的，采用20×20 m的方格网进行划分，每个区域试插9根插板；淤泥底标高均匀差距不大的，才用40×40m的方格网划分，每个区域试插9根插板。
5.2插板现场调试和试插施工前测量放样出的每一个施工区域，根据已有的钻探资料在塑料排水板施工前，会同业主、设计、监理在现场用插板机按40m×40m的方格网进行试插，发现淤泥底标高差异较大时，再对该区域采用20m×20m的方格进行细分，进行塑料排水板施工试插。
