第一章1-1: 电力系统——发电厂、变电所、电力线路和电能用户组成的一个整体。
1-2:供配电系统－－由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。
总降压变电所是企业电能供应的枢纽。
它将35kV ～110kV 的外部供电电源电压降为6 ～10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。
高压配电所集中接受6 ～10kV 电压，再分配到附近各车间变电所和高压用电设备。
一般负荷分散、厂区大的大型企业设置高压配电所。
1—3.发电机的额定电压,用电设备的额定电压和变压器的额定电压是如何规定的?为什么?答（1）用电设备的额定电压等于电力线路的额定电压;发电机的额定电压较电力线路的额定电压要高5%;变压器的一次绕组的额定电压等于发电机的额定电压（升压变压器）或电力线路的额定电压（降压变压器）;二次绕组的额定电压较电力线路的额定电压要高10%或5%（视线路的电压等级或线路长度而定）.（2.）额定电压是能使电气设备长期运行在经济效果最好的电压,它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的.1-4,电能的质量指标包括哪些? 答:电能的质量指标有电压.频率.供电可靠性.1-5 什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？答：电压偏差是电压偏离额定电压的幅度。
电压波动是指电压的急剧变化。
周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。
电压偏差一般以百分数表示，即△U％＝（U－UN）／UN ×100 电压波动程度以电压最大值与最小值之差或其百分数来表示，即&U=Umax －Umin &U%= （Umax－Umin）／UN ×100式中，&U 为电压波动；&U% 为电压波动百分数；Umax ，Umin 为电压波动的最大值和最小值（KV ）；UN 为额定电压（KV ）。
《工厂供电(第3版)》刘介才(课后习题详细答案)
《工厂供电》第三版刘介才主编课后习题解答实用文档第一章习题解答1-1 试确定图1-25所示供电系统中的变压器T1和线路WL1、WL2的额定电压？图1-25 习题1-1的供电系统解：1.变压器Ｔ１的一次侧额定电压：应与发电机Ｇ的额定电压相同，即为10.5ｋＶ。
变压器Ｔ1的二次侧额定电压应比线路ＷＬ1末端变压器Ｔ2的一次额定电压高10％，即为242ｋＶ。
因此变压器Ｔ1的额定电压应为10.5／242ｋV。
2.线路ＷＬ1的额定电压：应与变压器Ｔ2的一次额定电压相同，即为220ｋV。
3.线路ＷＬ2的额定电压：应为35ｋV，因为变压器Ｔ2二次侧额定电压为38.5ｋV，正好比35ｋV高10％。
1-2 试确定图1-26所示供电系统中的发电机和各变压器的额定电压？实用文档图1-26 习题1-2的供电系统解：1.发电机Ｇ的额定电压应比6ｋV线路额定电压高５％，因此发电机Ｇ的额定电压应为6.3ｋV。
2.变压器Ｔ1的额定电压：一次额定电压应与发电机Ｇ的额定电压相同，因此其一次额定电压应为6ｋV。
Ｔ1的二次额定电压应比220/380V线路额定电压高10％，因此其二次额定电压应为0.4ｋV。
因此变压器Ｔ1的额定电压应为6／0.4ｋV。
3.变压器Ｔ2的额定电压：其一次额定电压应与发电机的额定电压相同，即其一次额定电压应为6.3ｋV。
Ｔ2的二次额定电压应比110ｋV电网电压高10％，即其二次额定电压应为121ｋV。
因此变压器Ｔ2的额定电压应为6.3／121ｋV。
4.变压器Ｔ3的额定电压：其一次额定电压应与110ｋV线路的额定电压相同，即其一次额定电压应为110ｋV。
Ｔ3的二次额定电压应比10kＶ电压高10％，即其二次额定电压应为11ｋV。
因此变压器Ｔ3的额定电压应为110／11ｋV。
实用文档实用文档1-3 某厂有若干车间变电所，互有低压联络线相连。
其中某一车间变电所装有一台无载调压型配电变压器，其高压绕组有+5%、0、—5% 三个电压分接头，现调在主接头“0”的位置（即U 1 N ）运行。
(完美版)供配电技术唐志平第三版习题集答案解析(全)
第1章 电力系统概论1-1 什么叫电力系统？为什么要建立电力系统？电力系统是由发电厂、变电所、电力线路和电能用户组成的一个整体。
为了充分利用动力资源，降低发电成本，发电厂往往远离城市和电能用户，因此，这就需要输送和分配电能，将发电厂发出的电能经过升压、输送、降压和分配，送到用户。
1-2 供配电系统由那些部分组成？在什么情况下应设总降压变电所或高压配电所？ 供配电系统由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。
总降压变电所是企业电能供应的枢纽。
它将35kV ～110kV 的外部供电电源电压降为6～ 10kV 高压配电电压，供给高压配电所、车间变电所和高压用电设备。
高压配电所集中接受 6～10kV 电压，再分配到附近各车间变电所和高压用电设备。
一般负荷分散、厂区大的大型企业设置高压配电所。
1-3 发电机的额定电压、用电设备的额定电压和变压器额定电压是如何规定的？为什么？ 用电设备的额定电压等于电力线路的额定电压；发电机的额定电压较电力线路的额定电压要高5%；变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器)；二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定)。
额定电压是能使电气设备长期运行在经济效果最好的电压，它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的。
1-4 电能的质量指标包括哪些？电能的质量指标是指电压质量、频率质量、供电可靠性。
1-5 什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？电压偏差是电压偏离额定电压的幅度。
电压波动是指电压的急剧变化。
周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。
电压偏差一般以百分数表示，即%100N NU U U U -∆=⨯，式中%U ∆为电压偏差百分数；U 为实际电压；N U 为额定电压。
《供配电技术》唐志平第三版习题答案(全)之欧阳与创编
第1章电力系统概论1-2什么叫电力系统？为什么要建立电力系统？电力系统是由发电厂、变电所、电力线路和电能用户组成的一个整体。
为了充分利用动力资源，降低发电成本，发电厂往往远离城市和电能用户，因此，这就需要输送和分配电能，将发电厂发出的电能经过升压、输送、降压和分配，送到用户。
1-3供配电系统由那些部分组成？在什么情况下应设总降压变电所或高压配电所？供配电系统由总降变电所、高压配电所、配电线路、车间变电所和用电设备组成。
总降压变电所是企业电能供应的枢纽。
它将35kV～110kV 的外部供电电源电压降为6～ 10kV高压配电电压，供给高压配电所、车间变电所和高压用电设备。
高压配电所集中接受6～10kV电压，再分配到附近各车间变电所和高压用电设备。
一般负荷分散、厂区大的大型企业设置高压配电所。
1-4发电机的额定电压、用电设备的额定电压和变压器额定电压是如何规定的？为什么？用电设备的额定电压等于电力线路的额定电压；发电机的额定电压较电力线路的额定电压要高5%；变压器的一次绕组的额定电压等于发电机的额定电压(升压变压器)或电力线路的额定电压(降压变压器)；二次绕组的额定电压较电力线路的额定电压要高10%或5%(视线路的电压等级或线路长度而定)。
额定电压是能使电气设备长期运行在经济效果最好的电压，它是国家根据经济发展的需要及电力的水平和发展的趋势经过全面技术经济分析后确定的。
1-5电能的质量指标包括哪些？电能的质量指标是指电压质量、频率质量、供电可靠性。
1-6什么叫电压偏移，电压波动和闪变？如何计算电压偏移和电压波动？电压偏差是电压偏离额定电压的幅度。
电压波动是指电压的急剧变化。
周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒适的现象，成为闪变。
电压偏差一般以百分数表示，即%100N N U U U U -∆=⨯，式中%U ∆为电压偏差百分数；U 为实际电压；N U 为额定电压。
电压波动程度以电压最大值与最小值之差或其百分数来表示，即式中，U δ为电压波动；%U δ为电压波动百分数；max U ，min U 为电压波动的最大值和最小值（kV ）；N U 为额定电压（kV ）。

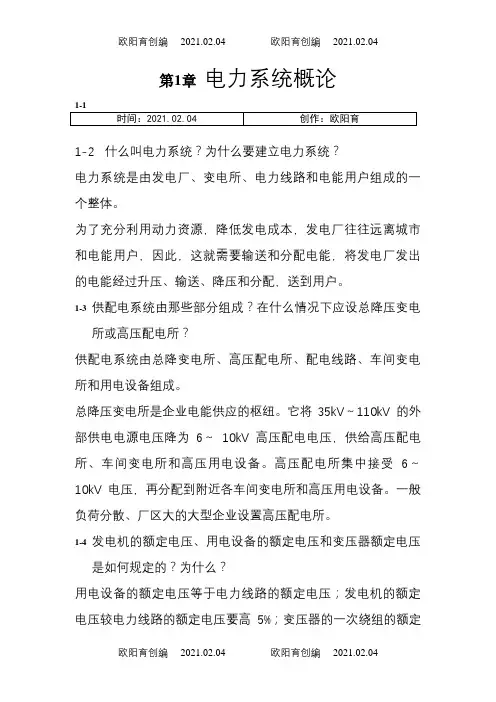

《供配电技术》唐志平第三版习题答案(全)之欧阳育创编
