KJJ127矿用隔爆兼本安型千兆环网交换机说明书
PJ127矿用隔爆兼本安型显示屏说明书
PJ127矿用隔爆兼本安型显示屏1概述PJ127矿用隔爆兼本安型显示屏（s以下简称显示屏）双科电气为隔爆兼本安型设计，采用性能先进的单片机作主控制器，并配以高保真的语言发生芯片。
芯片内存有8种不同的语音（可根据用户需要修改语音），通过简单的设置,可用于绞车运输巷、索车运输巷、皮带运输巷、巷道风门处、掘进迎头、平巷机车转弯处作为安全警示信号之用。
有接点输入、打点信号输入、。
当信号输入时，显示屏便会发出语音提示，同时发出红色闪光警示信号，提醒来人注意安全。
具有体积小、重量轻、设计新颖、功能先进、一机多用等特点。
一三九五三八六零三一九2双科产品分类2.1型号P J 127额定电压，V隔爆兼本安型显示屏2.2防爆型式矿用隔爆兼本质安全型标志：Exd[ib]I Mb2.3外形尺寸及重量外形尺寸：（长×宽×高）525mm×140mm×300mm；重量：12.5kg2.4环境条件2.4.1报警器在下列条件下应能正常工作:a)环境温度：0℃～40℃；b)环境湿度：≤95%（当环境温度为＋25℃时）；c)大气压力：80kPa～106kPa；d)适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所,但无破坏绝缘的腐蚀性气体的场合。
2.4.2 报警器能承受的最恶劣的贮运条件：a)贮存温度：-40℃～60℃；b)振动：50m/s2；c)冲击：500m/s2。
3 结构特征与工作原理3.1该显示屏有一个隔爆腔和两个本安腔组成，隔爆腔内有一个变压器和一个主控制器，设有2个喇叭口，可穿过φ9.3-φ12.5的电缆。
本安腔内由扬声器、LED显示屏。
3.2该显示屏有控制电路和语音电路以及LED显示屏组成，显示屏上电后，主控制器自动读取由数码盘设定的语音地址；LED显示绿色“为了你和家人的幸福请注意安全”当主控制器接收到（打点、接点）输入的信号后，自动控制语音电路发出报警声音，同时控制发光电路发出闪烁的红色提示语句。
ZXSG127矿用可视声光信号装置说明书
ZXSG127矿用可视声光信号装置1概述1.1特点该装置由双科电气KXH127矿用隔爆兼本安型声光显示信号器，KBA12矿用本安型摄像头两部分组成。
声光显示信号器为隔爆兼本质安全型，隔爆腔内装有电源板，本安腔内装有信号板，显示器。
声光显示信号器采用单片微控控制器及调制解调技术，仅需二条四芯矿用信号电缆，既能实现出声、光信号、单工对讲、自动区分多水平、二极传送、红绿灯转换。
技术领先、设计合理、一机多用。
摄像头为本质安全型。
腔内装有主机板，整体封装，体积小、重量轻。
1.2用途用于皮带、提升机和无极绳牵引绞车、人行猴车、运输巷道。
双科电气实现多水平信号区分、二极传送、安全灯自动转换、可视、打点、通话、急停信号等功能。
目前提升运输巷无监控，操作人员接听信号看不到巷内运行状况，在运行中会造成事故发生而不能及时停止运行。
针对这种状况，我们研发生产了ZXSG127矿用可视声光组合信号装置。
1.3 型号的组成及代表意义Z X S G127额定工作电压 (V)可视信号装置2 工作原理2.1对讲声音，双科电气由送话器经过放大送主处理器，然后通过调制解调器加到电源线上，接收机把电源线上的信号经调制解调器，通过主处理器，把声音信号还原出来,经功率放大后，驱动扬声器发声。
2.2位置数据信号通过打点控制，使主处理器经调制解调器把信号送入电源线上，接收机则把信号经调制解调器送入主处理器，主处理器经过运算后送入位置数据显示和信号计数显示电路。
2.3打点信号由打点继电器通过公共线将电压传送到每台信号，通过光隔送入主处理器计数处理，并将数值送入显示电路，并根据信号点数判断信号闭锁和自动安全灯转换。
2.6显示功能由摄像头采集的信号通过主机板调试放大后并将数值送入显示电路，通过显示器输出。
3 环境条件3.1装置在下列条件下应能正常工作:a. 大气压力：80kPa～110kPa；b. 环境温度：－5℃～40℃；c. 平均相对湿度≤95％（25℃）；d. 具有甲烷、煤尘爆炸性混合物的煤矿井下；e. 无足以腐蚀破坏金属壳体及电器绝缘性的气体；3.2 装置能承受的最恶劣的贮运条件：a)贮存温度：-40℃～60℃；b)振动：50m/s2；c)冲击：500m/s2。
徐州兆恒工控产品说明
徐州兆恒工控产品说明徐州兆恒工控科技有限公司二〇二〇年三月目录公司简介 (3)产品介绍 (3)一、矿用隔爆兼本安型可编程控制箱 (3)1） KXJ0.1/1140A 矿用隔爆兼本安型可编程控制箱 (3)2） KXJ0.5/1140 矿用隔爆兼本安型可编程控制箱 (5)3） KXJ127(A) 矿用隔爆兼本安型可编程控制箱 (7)4） KXJ127(B) 矿用隔爆兼本安型可编程控制箱 (9)二、矿用本安型操作箱 (10)1） CXH12.5A 矿用本安型操作箱 (10)2） CXH24 矿用本安型操作箱 (12)三、矿用隔爆型操作箱 (13)1） CXB-0.5/220(A) 矿用隔爆型操作箱 (13)四、矿用隔爆兼本安型网络交换机 (15)1） KJJ127 矿用隔爆兼本安型网络交换机 (15)1） KJJ1140 矿用隔爆兼本安型网络交换机 (17)五、矿用隔爆型光端机 (20)1） KTG127H(A) 矿用隔爆型光端机 (20)六、矿用隔爆型光纤摄像仪 (22)1） KBA127-H 矿用隔爆型光纤摄像仪 (22)七、矿用隔爆兼本安型通讯声光信号器 (23)1） KXH127 矿用隔爆兼本安型通讯声光信号器 (23)八、矿用隔爆型显示器 (24)1） XB127 矿用隔爆型显示器 (24)九、矿用隔爆兼本安型中继器 (25)1）KJ127-Z 矿用隔爆兼本安型中继器 (25)十、矿用一般型操作箱 (26)1）KYX220 矿用一般型操作箱 (26)公司简介徐州兆恒工控科技有限公司主要从事煤矿自动化、信息化、智能化工程的设计、施工和系统集成。
是一家集科学研究、设计、生产经营、技术服务于一体的科技企业。
公司总部位于中国矿业大学国家大学科技园科技大厦，研发和生产车间位于徐州市铜山高新技术开发区国家安全科技产业园。
公司秉承技术创造优势、诚信赢得机会的经营理念，主要从事煤矿自动化、信息化、智能化工程的设计、施工和系统集成。
KXJ127矿用隔爆兼本安型显示控制箱说明书
KXJ127矿用隔爆兼本安型显示控制箱产品使用说明书山东中煤电器有限公司2011年10月25日目录1 用途 (3)2 环境条件 (3)3 主要技术参数 (3)4 产品分类 (4)4.1型式 (4)4.2 产品型 (4)5 产品结构及原理 (4)5.1产品结构及外形尺寸 (4)5.2 电气原理 (4)6 安装、调试、操作及使用注意事项 (5)6.1 位置安装 (6)6.2 用户接线 (6)6.3 调试 (9)6.3.1 PLC (9)6.3.2 触摸屏 (9)6.3.3 网络语音模块 (10)6.3.4 视频服务器 (10)6.4 常见故障分析及排除 (11)6.5 注意事项............................................... 错误!未定义书签。
7 运输和储存 (12)8 开箱及检查 (12)9 订货和服务 (13)使用本产品前，请详细阅读本说明书。
产品使用说明书1 用途KXJ127矿用隔爆兼本安型显示控制箱（以下简称显示控制箱）主要安装于煤矿井下机电硐室、排水泵房、皮带机头、临时排水点等地点，连接在矿上以太网内，用于地面与井下进行图像传输、语音对讲。
其逻辑动作可以通过软件编程来实现，是复杂的逻辑控制变得简单、易行。
控制箱内部的输入输出设置有隔离电路，可靠的电气保护和安全保护，从而确保控制器的可靠运行和电气安全。
显示控制箱连接在能够上网的场合（不能上网的场合组成内网），能够与远程指挥端形成虚拟内网，方便对设备进行远程诊断、程序下载等工作。
显示控制箱执行标准GB3836-2010、Q/ZMD026－2011。
2 环境条件——温度: 0℃～40℃；——平均相对湿度: ≤95%RH（＋25℃）；——大气压力: 80kPa～106kPa；——机械环境: 无显著振动和冲击的场合；——适用于有瓦斯和煤尘爆炸的危险环境中；——周围介质无腐蚀性气体。
3 主要技术参数➢工作电压：AC127V/AC660V。

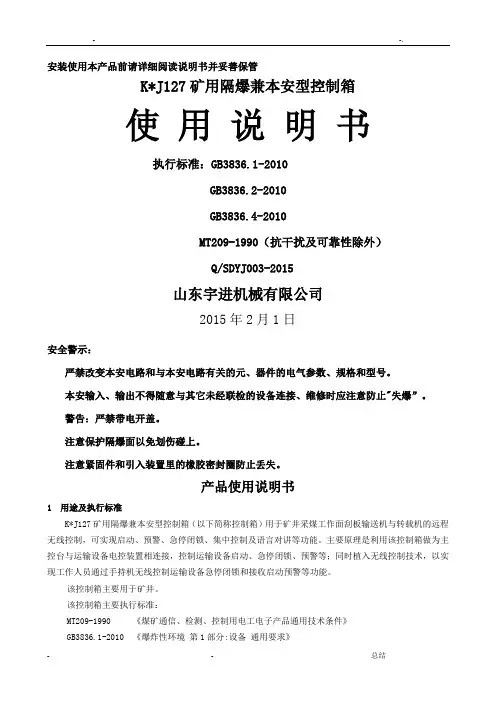

KXJ127矿用隔爆兼本安型控制箱使用说明书
- -.安装使用本产品前请详细阅读说明书并妥善保管K*J127矿用隔爆兼本安型控制箱使用说明书执行标准：GB3836.1-2010GB3836.2-2010GB3836.4-2010MT209-1990（抗干扰及可靠性除外）Q/SDYJ003-2015山东宇进机械有限公司2015年2月1日安全警示：严禁改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号。
本安输入、输出不得随意与其它未经联检的设备连接、维修时应注意防止"失爆”。
警告：严禁带电开盖。
注意保护隔爆面以免划伤碰上。
注意紧固件和引入装置里的橡胶密封圈防止丢失。
产品使用说明书1 用途及执行标准K*J127矿用隔爆兼本安型控制箱（以下简称控制箱）用于矿井采煤工作面刮板输送机与转载机的远程无线控制，可实现启动、预警、急停闭锁、集中控制及语言对讲等功能。
主要原理是利用该控制箱做为主控台与运输设备电控装置相连接，控制运输设备启动、急停闭锁、预警等；同时植入无线控制技术，以实现工作人员通过手持机无线控制运输设备急停闭锁和接收启动预警等功能。
该控制箱主要用于矿井。
该控制箱主要执行标准：MT209-1990 《煤矿通信、检测、控制用电工电子产品通用技术条件》GB3836.1-2010 《爆炸性环境第1部分:设备通用要求》GB3836.2-2010 《爆炸性环境第2部分:由隔爆外壳"d”保护的设备》GB3836.3-2010 《爆炸性环境第3部分:由增安型"e”保护的设备》GB3836.4-2010 《爆炸性环境第4部分:由本质安全型"i”保护的设备》Q/SDYJ001-2015 《K*J127矿用隔爆兼本安型控制箱》2 环境条件2.1 工作环境条件要求为：a）环境温度：0℃～40℃；b）平均相对湿度：不大于95%（25℃）；c）大气压力：80kPa～106kPa；d) 环境噪声：≤75dB（A）e）机械环境：无显著振动和冲击的场合；无直接滴水、淋水的场合；f）有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。
计算机说明书
KJD127 矿用隔爆兼本安型计算机
（执行标准：GB3836-2000 Q/140000KD02-2009）
使 用 说 明 书
山西科达自控工程技术有限公司
2009 年 09 月 第 1 版
KJD127 矿用隔爆兼本安型计算机使用说明书
安全警示： 本装置产品在维修时不得改变本安电路和与本安电路有关的 元、器件的电气参数、规格和型号！ 本产品在维修时应注意防止失爆（保护隔爆面；注意紧固件和 引入装置里的橡胶密封圈等）！ 严禁带电开盖！ 产品只能与说明书中规定的配接设备使用，与其它设备配接时， 须经防爆检验。
防爆 标志
ExibI ExibI
防爆合 格证号
申办中 申办中
安全标志 编号
申办中 申办中
生产厂家
山西科达自控工程技术有限公司 山西科达自控工程技术有限公司
ExibI 2084349 MHB090014 常州迪泰科特测控设备有限公司 Nhomakorabea序
产品名称型号
号
1 FHJ1.5W 矿用无线键盘
2 FHS3W 矿用无线鼠标
防爆性能。 9 配接设备（见附录 A） 10 配套设备（见附录 B） 11 订货须知 11.1 矿用计算机的详细型号、数量 11.2 厂名：山西科达自控工程技术有限公司 11.3 联系电话：0351－7021780 11.4 邮 编：030006
电控箱说明书
使用产品前请阅读使用说明书KXJ-127矿用隔爆兼本安型可编程控制箱使用说明书产品执行标准：GB3836-2010Q/ZJZ053-2011徐州市中煤坤仕华科技有限公司KXJ-127 矿用隔爆兼本安型可编程控制箱一、概述1 用途及特点KXJ-127 矿用隔爆兼本安型可编程控制箱（以下简称可编程控制箱）能利用外界提供模拟信号数字信号或开关量信号，通过可编程控制器，达到一定的控制功能功能。
可编程控制箱能利用外界提供模拟信号数字信号或开关量信号，通过可编程控制器可以发出报警显示、故障性质及故障名称，并及时控制设备。
(设置不同的程序可达到不同的功能）。
2 型号分类及基本参数2.1 防爆型式：矿用隔爆兼本质安全型防爆标志：Exd[ib]I2.2 产品型号及含义：K X J 127 (KX:控箱；J:隔爆兼本安型；127：工作电压)二、监控装置组成及安装示意图（一）监控装置由以下四部分组成：1、主机：采用海为可编程控制器为控制核心，配以进口的7"彩色液晶显示屏，为传感器提供本安控制电源及为外部设备提供控制信号。
2、矿用速度传感器：固定于绞车压绳轮装置出绳口附近，顺钢丝绳的运行而转动，并将绞车运转的速度状态以脉冲的形式传递给主机。
3、矿用过卷开关：安装于绞车机头和机尾附近，防止绞车超程而发生过卷。
4、语音报警灯箱：绞车启动、运行时沿途布置，语音、声光提醒人员注意。
三、技术参数型号：KXJ-127额定输入电压：AC127V最高允许电压：AC140V本安输出最高开路电压：DC12V本安输出最大短路电流：≤DC550mA本安输出外部允许分布电容：≤4.7μF/Km本安输出外部允许分布电感：≤0.2mH/Km监控距离：≤1500m控制方式：存储程序、循环运算处理方式程序语言：梯形图工作方式：连续防爆型式：矿用隔爆兼本安型；防爆标志：Exd[ib]I外型尺寸：1000mm×500mm×800mm质量：80Kg四、装置主机主要技术性能a.过卷报警：当绞车正向或反向运行到过卷开关位置时，绞车所提物便会对过卷开关触杆一个绞车运行方向的力，当过卷开关触杆沿中心轴偏移角度大于40 度时，过绞开关动作，主机发出停车信号，继电器接点断开控制绞车运行的起动器断电，绞车停车，主机发出机尾(机头)限位保护语音报警。
KXJ127矿用隔爆兼本安型控制箱使用说明书
1、检查19脚相关电路
2、更换手持机
系统状态显示屏不正常
显示屏损坏
更换显示屏
受话器组不响
受潮损坏
更换受话器组
6.6 注意事项
a) 在使用和维修过程中必须维持原设计的本质安全电路的电气参数和保护性能,更换本安电路及关联电路中的电气元件时，不得擅自改变电路的电气参数和本安性能，也不得改变本安电路和与本安电路有关的电气参数及元器件的电气参数、规格型号等，特殊部件应向厂家购买，更不得仿制。
1
斜井无线通信/信号基台
KTL10
湖北沙鸥通信股份有限公司
MHC110069
2011.9.29—2019.6.10
A
/
2
输出本质安全型电源
MKDA-I
（12V）
无锡煤科电器有限公司
320140854U
（防爆合格证）
2014.6.17—
2019.6.16
C
/
3
漏泄通信电缆
MSLYFYVZ-75-9
天津市万博线缆有限公司
（2）启动预警功能。刮板机启动前系统内部无线电台向手持对讲机发送预警信号，以此提醒工作人员注意安全，预警时间可根据需要自行设定时长。
（3）集中控制功能。本设备可实现刮板输送机和转载机的一体化控制，配套使用视频装置，可减少转载机司机的人员配置，降低煤炭开采成本，增加经济效益。
（4）语言对讲通讯功能。控制箱设有话筒，可与任意一手持对讲机通话，方便快捷，适用于语言命令下达与接收，实现了全采面无盲区信号覆盖，采面之内任意位置都可以和运输设备司机联络，同时便于通过手持对讲机安排工作，减轻劳动强度，提高工作效率。
MIA040321
2010.12.13—
江苏三恒科技集团 GKT127V～660V 矿用隔爆兼本质安全型馈电状态传感器 说明书
防爆合格证号：2082895安全标志编号：MFB080132GKT127V～660V矿用隔爆兼本质安全型馈电状态传感器使用说明书江苏三恒科技集团有限公司JiangSu Shine Technology Group Co.,Ltd阅读以下简单说明，并遵守这些规则，谨防因违规操作而导致危险的发生。
1本手册详细介绍了产品的性能、安装及使用方法，无论您是第一次使用该产品，还是以前接触过很多类似设备，都必须在使用前仔细阅读本说明书。
江苏三恒科技集团有限公司不对任何由于违反安全事项而造成的损失承担任何责任。
2严禁在有瓦斯、煤尘爆炸危险的环境中带电开盖！！3本安电路部分维修时不得擅自修改本安电路的电气原理！！4设备在检修时不得改变原本安电路及关联电路中元器件的规格、型号和电气参数！！5设备具有一定的防水能力，但绝对不能浸泡在水里使用！！6设备的内外接地标志处在使用过程中必须接地。
7维修时应注意防止“失爆”（保护隔爆面；注意紧固件和注意引入装置里的橡胶密封圈）。
执行标准：Q/3204JSSH033-2008GKT127V～660V矿用隔爆兼本质安全型馈电状态传感器企业标准关联设备：KDW0.7/18-J（原KHJ6.2）型矿用隔爆兼本安电源继电器箱安全标志编号：MAB080807 KDW17矿用隔爆兼本安电源安全标志编号：20011148 KDW28-18矿用隔爆兼本安不间断电源安全标志编号：MAA080025目录1概述 (3)2使用环境及条件 (3)3工作原理 (3)4主要技术指标 (4)5使用方法 (4)6常见故障与排除方法 (5)7运输与贮存 (5)8质量保证 (5)9成套 (5)1概述GKT127V～660V矿用隔爆兼本质安全型馈电状态传感器，可与KJ70N等监控系统分站配套使用。
其主要特点是采用直接引线并结合高耐压的光电隔离技术，对矿用馈电开关或磁力启动器的开关负荷侧进行馈电监测，并输出本安信号供安全监控分站采集。
KJJ127矿用隔爆兼本安型千兆环网交换机说明书
KJJ127 矿用隔爆兼本安型 千兆环网交换机
执行标准：GB3836-2010 MT/T 1081-2008《矿用网络交换机》（抗干扰性能和可靠性除外） Q/XZ-JHJ-001-2013
使用说明书
版本号:1.0
常州新泽监控设备有限公司 发布日期 2013 年 4 月 1 日
5
KJJ127 矿用隔爆兼本安型千兆环网交换机说明书 是否正常。
6.2 交换机(电模块)相应电口指示灯不亮，检查对应端口有无接入网线，交换机是否上电，远端有无 设备相连，网线是否错误。
6.3 交换机(光模块)相应光口在接入光纤情况下指示灯不亮，检查对应端口有无接入光纤，模块光 口 TX、RX 极性有无对调，远端有无设备相连，信号线有无错误。
表2 转发速率
3.4 设备吞吐量：≥6840Mbps
3.5 最大网络重构自愈时间：≤300ms
3.6 主要功能： ① 交换机符合 IEEE802.3 协议，具有以太网千兆光端口、以太网百兆光端口及以太网百兆电口， 支持全双工/半双工； ② 交换机具有 RS485 数据接口； ③ 交换机支持环型冗余网络结构；
3
KJJ127 矿用隔爆兼本安型千兆环网交换机说明书
⑥ 接收灵敏度：-24dBm 3.2.2 百兆光信号接口性能
① 接口数量：2 路 ② 传输方式：全双工 TCP/IP 光信号传输，波长为 1310nm 的单模光纤； ③ 接口类型：SC ④ 传输速率：100Mbps ⑤ 发送光功率：-10dBm～0dBm ⑥ 接收灵敏度：-30dBm 3.2.3 以太网电信号接口性能(本安) ① 接口数量：4 路 ② 传输方式：全双工 TCP/IP 电信号传输 ③ 传输速率：10/100 Mbps 自适应 ④ 信号工作电压峰峰值：1V～5V 3.2.4 RS485 接口性能(本安) ① 接口数量：1 路 ② 传输方式：半双工、RS485 ③ 传输速率：4800bps ④ 信号工作电压峰峰值：2V～12V 3.3 转发速率： 见表 2 要求。
矿用隔爆兼本质安全型交流变频器说明书
矿用隔爆兼本质安全型交流变频器四象限绞车电控系统上海伟肯实业有限公司 2012-1-1 版本目录第一章产品基本信息介绍 (03)第二章设计原则及依据 (05)第三章电控系统技术说明 (07)第四章变频器参数设定 (16)第五章操作流程 (18)第六章故障和报警 (19)第七章元件清单 (22)第八章原理接线图 (23)第一章产品基本信息介绍1.1概述BPJ7系列矿用隔爆兼本质安全型交流变频器是一种集真空磁力起动器、数字式变频调速装置及相关的散热技术为一体的高新技术产品。
该产品适用于交流50Hz、额定电压660V的异步电动机重负荷软起动、软停车和运行过程控制，具有起动电流小、起动速度平稳、起动性能可靠、对电网冲击小等优点，其起动曲线有“S”型和线性二种。
该曲线可根据现场实际工况进行调整，从而减少起动时对设备的动张力。
此外，变频器具有在线控制功能，可根据电机的负荷变化，调整电机工作电源电压和频率，从而达到所需转矩。
具有明显的节能效应，可实现经济运行。
随着煤矿自动化程度的不断提高，变频器正以其节能、高效、安全、可靠的特点，逐渐成为今后煤矿电机设备调速控制的发展方向，并得以广泛的应用。
本产品主要用于煤矿井下或露天矿山、港口码头、选煤厂、发电厂等大负荷恶劣环境中运输设备的软起动、软停车和运行过程控制，即用于煤矿井下绞车提升机、刮板运输机、给煤机、风机、局扇、水泵及油泵等设备的调速控制。
1.2产品型号主要规格参数：a）输入电压：AC660V，50/60Hz，75%Ue～110% Ue，电网不平衡度：最大为电网线电压的±3%。
b）输出电压：电压随频率呈线性变化。
c）额定功率：200kW，功率因素：0.97（额定负载下）；频率分辨率：0.01Hz。
d）额定电流：660VAC，216A；额定过载电流：150%额定电流1min。
e）起动频率：0.5～60Hz 可调设定，频率分辨率：0.01Hz。
f）工作制：连续工作制或短期工作制。
LZD127矿用隔爆兼本安型电磁流量计说明书pdf
3 6 * 6 3
6LJQDO
㒓ッᄤ
H
D1
D
L+、NFG X、Y
仪表供电电源，127V.AC 电源保护地 励磁线端，转换器与传感器对应连接。 信号线端，转换器与传感器对应连接。 接信号线及励磁线屏蔽层 仪表输出信号公共地端 有源电流输出，默认(4～20)m A，也可设置为(0～20)m A或(0～ 24)mA，正、负不可接反。 仪表R S485通信及打印机输出共用端口，A、B不可接反。通信速率可调， 支持(1200～115200)bps；支持DF协议、modbus协议或第三方协议。 频率信号输出端,O为有源输出正,N为无源OC输出正,脉冲负端接COM端子。 上限报警，OC输出，注意正负，常开或常闭状态可调。 下限报警，OC输出.，注意正负，常开或常闭状态可调。
3 转换器安装
3.1 转换器外形尺寸及安装方法
长管线
总是在流量计的下游安装控制阀和切断阀
落差管
292 180 R5
超过5m(16ft)长 在流量计的下游最高位置上 装自动排气阀（防止真空）
! "#$%&
位置选择： 1、转换器应安装在通风 良好、干燥、无腐蚀性 气体、无强烈震动、无 强磁场干扰的环境中。 安装方法： 1、因转换器壳体重量太 大，建议平放安装。 2、如确需悬挂安装可 按照安装尺寸在墙体上 预先安装２个膨胀螺栓 （M8），将转换器挂到 墙体上。
◆ L Z D127矿用隔爆兼本安型流量计是以“法拉第电磁感应定律”为原理，测量圆管内液 体流量的仪表。它整个设计符合G B3836.1-2000、G B3836.2-2000和G B3836.4-2000 爆炸性气体环境用电气设备的要求。可安装使用于煤矿井下等有爆炸性危险的场所。 ◆ 执行标准 生产标准执行唐山大方汇中仪表有限公司企业标准Q/DF004-2010。 防爆标准符合GB3836.1-2000、GB3836.2-2000和GB3836.4-2000爆炸性气体环境用 电气设备的要求。 仪表性能标准执行唐山大方汇中仪表有限公司企业标准Q/DF004-2010。 出厂检定执行中华人民共和国国家计量检定规程JJG1033-2007《电磁流量计》。 ◆ LZD127矿用隔爆兼本安型流量计获煤炭“MA”安全认证。 ◆ 防爆型式：矿用隔爆兼本质安全型 ◆ 防爆标志：Exd[ib]I 在使用本仪表前请认真阅读本说明书，特别注意使用环境的要求。
润金 KXB127 矿用隔爆兼本安型声光报警器 使用说明书
感谢您选用我公司产品！使用产品前请阅读使用说明书KXB127矿用隔爆兼本安型声光报警器（可以定制特殊报警语音内容、MP3播放功能、双路继电器输出）使用说明书执行标准：GB3836.1-2010，GB3836.2-2010，GB3836.4-2010，MT209-1990（抗干扰和可靠性除外）MT210-1990，QRJ10-2013淮南市润金工矿机电有限公司警告！1、在使用和维修时，不得改变本安电路和与本安电路有关的电气元件的型号、规格及其参数!2、使用、维护过程中应注意隔爆面的保护，防止“失爆”！不得丢失引入装置中的密封圈！注意适当拧紧压紧螺母！3、需具有专业知识的电工或工作二年以上的电工进行维修或接线4、不得与未经防爆联检的设备配接使用！5、严禁带电开盖！1 概述KXB127型矿用隔爆兼本安型声光报警器（简称报警器）主要用于煤矿井下含有爆炸性气体的场所,为运输巷道入口、出口或三叉口处打点和声光报警，也可作立井提升的声光报警用、猴车到站的语音提醒。
KXB127矿用声光语言报警器，除具有打点及打点时灯光指示的功能,还具有语音提示。
1.1防爆型式矿用隔爆兼本质安全型，标志为:“Ex d [ib] I Mb”。
1.2型号意义KX B 127额定输入电压报警矿用信号设备1.3外形尺寸和重量外形尺寸：780mm×200mm×199mm重量:约13kg2 使用环境条件1.4报警器在下列环境条件下应能正常工作：a)环境温度：（-10～+40）℃；b)平均相对湿度：不大于95%（+25℃）；c)大气压力：（80～106）kPa；d)环境噪声不大于75dB(A)；e)煤矿井下有甲烷及煤尘爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合，无直接滴水、淋水场合。
1.5报警器能承受的最恶劣的贮运气候条件为：a)高温：+60℃；b)低温：-40℃；c)平均相对湿度：95%（+25℃）；d)振动：加速度50m/s2；e)冲击：峰值加速度500m/s2。
KBA127矿用隔爆型摄像仪说明书
“危险” 安装出现严重错误时，可能会导致死亡或重伤。 “注意” 安装出现一般错误时，可能会导致中度受伤或轻伤。也可
能 导 致 产 品 的 损 坏 ，“ 注 意 ”中 的 事 项 也 可 能 导 致 严 重 后 果 。
12.2 售后
¾ 当使用状态不好时，请首先进行检查。请再次阅读和对照使用说明书进行检查。 ¾ 无法排除故障时，请与销售商或本公司或当地办事处联系。 ¾ 保修期内的修理：由于本公司产品自身的问题所造成的故障时，应无偿维修。 ¾ 超过保修期的修理：在修理后能维持功能的场合下，根据客户的要求作有偿修理。
5
1
KBA127 矿用隔爆型摄像仪
3.2 图像质量
版本 V1.0
在环境照度（30～300）Lux 下：
水平清晰度：不小于 300TVL；
亮度鉴别等级：不小于 7 级。
3.3 信号输出（在环境照度 30Lux～300Lux 下，两种输出信号不可同时使用）：
3.3.1 以太网光口 a) 接口数量：2 个； b) 连接方式：SC； c) 光发射功率：-10～0dBm（1310nm，单模双纤）； d) 接收灵敏度：-30dBm（1310nm，单模双纤）； e) 最大传输距离：10km（光发射功率：-10～0dBm，接收灵敏度：-30dBm，使用型光缆：MGXTSV4B
2 功能
¾ 超低照度 CCD 摄像机，符合特定环境下的视频要求，在 10Lux 环境照度下能看清事物。 ¾ 网络传输，能将采集到的实时图像模拟信号转换为网络信号，通过以太网进行传输。 ¾ 光端机传输，能将采集到的实时图像转换为光视频信号输出。
3 技术指标
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
输入电压 AC127V 视在功率:＜60VA
出厂编号:
出厂日期:
常州新泽监控设备有限公司
Exd[ib]I Mb 严禁带电开盖
螺栓屈服强度＞320Mpa
图 3 产品尺寸图
5、安装及调试 5.1 安装
用户可根据矿井的实际使用情况，既可以在煤矿巷道壁、垌室的壁吊挂安装，也可以在网络机柜上 安装。交换机在安装时，需由厂家或经过培训的专业技术人员进行指导安装。 5.2 调试
1) 命令行界面（CLI），可快速配置主要网管功能 2) 获得 IPv6 Ready 标志（IPv6 标志委员会认证） 3) IEEE 1588 PTP V2（精密时间协议），支持精确的网络时间同步 4) DHCP Opition 82，用于以不同策略分配 IP 地址 5) 支持 EtherNet/IP 和 Modbus/TCP 工业以太网协议 6) 兼容 EtherNet/IP 和 PROFINET 协议，进行透明数据传输 7) 支持 Turbo Ring，Turbo Chain（RSTP/STP 和 MSTP 网络冗余） 8) IGMP Snooping 和 GMRP 过滤组播封包 9) 支持 Port-based VLAN，IEEE 802.1Q VLAN 和 GVRP 协议，简易网络规划
4
KJJ127 矿用隔爆兼本安型千兆环网交换机说明书
④ 交换机具有初始化参数设置和掉电保护功能。初始化参数可通过网络或编程接口输入和修改； ⑤ 交换机可网管，支持 SNMP 管理功能； ⑥ 交换机具有 VLAN 功能； ⑦ 交换机具有流量控制功能； ⑧ 交换机具有以太网千兆光口、以太网百兆光口及以太网百兆电口自诊断和故障指示功能； ⑨ 交换机具有电源、工作状态指示功能，以太网千兆光口、以太网百兆光口及以太网百兆电口通
交换机安装完成后，应根据具体现场实际需要应仔细调试，分配交换机的 IP 地址，工业以太网络 组建成功后不可随意更改。 本交换机需由厂家或经过培训的专业技术人员进行调试。
注意：用户擅自调整交换机的各项参数，会出现安全隐患，因用户使用不当而造成各种事故的，由 用户自行承担责任。 6、故障分析与排除
6.1 交换机设备指示灯不亮，检查交换机开关旋钮是否打开。外接电源指示灯不亮，检查供电电源
1.4 使用环境 a)环境温度：0℃～+40℃； b)平均相对湿度：不大于 95％（+25℃）； c)大气压力：80kPa～106kPa； d) 无显著振动和冲击的地方； e)煤矿井下有瓦斯，煤尘等爆炸危险的环境,但无破坏绝缘腐蚀性气体的场合。
2、 工作原理与结构特征 2.1 电气原理框图(见图 1)
表2 转发速率
3.4 设备吞吐量：≥6840Mbps
3.5 最大网络重构自愈时间：≤300ms
3.6 主要功能： ① 交换机符合 IEEE802.3 协议，具有以太网千兆光端口、以太网百兆光端口及以太网百兆电口， 支持全双工/半双工； ② 交换机具有 RS485 数据接口； ③ 交换机支持环型冗余网络结构；
KJJ127 矿用隔爆兼本安型千兆环网交换机说明书
目录 1 概述………………………………………………………………………………………… 1 2 工作原理与结构特征……………………………………………………………………… 1 3 技术特征 ………………………………………………………………………………… 3 4 尺寸、重量………………………………………………………………………………… 5 5 安装及调试……………………………………………………………………………… 5 6 故障分析与排除…………………………………………………………………………… 5 7 使用注意事项………………………………………………………………………… 6 8 包装、运输、贮存…………………………………………………………………………… 6 9 开箱及检查………………………………………………………………………………… 6 10 售后服务………………………………………………………………………………6 11 主要零(元)部件及重要原材料明细表 ………………………………………………… 7
帧长
端口
64
（Byte）
转发速率
百兆
≥104166
（帧/秒）
128 ≥67567
256 ≥40760
512 ≥23261
1024 ≥11853
1280 ≥9519
1518 ≥041660 ≥675670 ≥407600 ≥232610 ≥118530
（帧/秒）
≥95190
≥80460
5
KJJ127 矿用隔爆兼本安型千兆环网交换机说明书 是否正常。
6.2 交换机(电模块)相应电口指示灯不亮，检查对应端口有无接入网线，交换机是否上电，远端有无 设备相连，网线是否错误。
6.3 交换机(光模块)相应光口在接入光纤情况下指示灯不亮，检查对应端口有无接入光纤，模块光 口 TX、RX 极性有无对调，远端有无设备相连，信号线有无错误。
3
KJJ127 矿用隔爆兼本安型千兆环网交换机说明书
⑥ 接收灵敏度：-24dBm 3.2.2 百兆光信号接口性能
① 接口数量：2 路 ② 传输方式：全双工 TCP/IP 光信号传输，波长为 1310nm 的单模光纤； ③ 接口类型：SC ④ 传输速率：100Mbps ⑤ 发送光功率：-10dBm～0dBm ⑥ 接收灵敏度：-30dBm 3.2.3 以太网电信号接口性能(本安) ① 接口数量：4 路 ② 传输方式：全双工 TCP/IP 电信号传输 ③ 传输速率：10/100 Mbps 自适应 ④ 信号工作电压峰峰值：1V～5V 3.2.4 RS485 接口性能(本安) ① 接口数量：1 路 ② 传输方式：半双工、RS485 ③ 传输速率：4800bps ④ 信号工作电压峰峰值：2V～12V 3.3 转发速率： 见表 2 要求。
6.4 交换机出现故障时应立即断开外接电源，关闭后备电源开关移至无爆炸性气体的场所进行检修， 用户无法自己处理时应联系厂家。 7、使用注意事项
7.1 交换机需由厂家或经过培训的专业技术人员根据用户的要求负责安装与调试； 7.2 交换机安装完成后未使用的端子应安装配套封堵件； 7.3 交换机走线应清晰、合理，符合布线规定，不影响正常生产活动； 7.4 严禁更换交换机产品元器件、禁止随便关停机. 8、包装、运输、贮存 8.1 包装箱应有“小心轻放”等标志。 8.2 运输. 包装后的交换机在避免雨雪直接淋袭的条件下，可适用于水运、陆运及空运等各种运输方式。 8.3 贮存 包装后的交换机应能在温度-10℃～+40℃，相对湿度不大于 90%的环境中贮存 12 个月以上。 9、开箱及检查 9.1 开箱检查应对照装箱单是否与物品名称、数量相符。 9.2 开箱时应注意不得损坏设备，开箱后应对照装箱单核对箱内部件是否相符，如有问题，请及时 与厂家或经销商联系。 10、售后服务 本厂产品如因本厂原因出现质量问题，一月内包换。一年内保修。
总数 14 个，其中热熔接点 6 个，冷熔接点 6 个，活动接点 2 个）； ② 100M 光端口：单模光纤最大传输距离 30km（使用 MGXTSV 型煤矿用阻燃单模光纤，光纤接点总
数 14 个，其中热熔接点 6 个，冷熔接点 6 个，活动接点 2 个）； ③ 100M 电端口：最大传输距离：100m（使用 MHYV4*2*1/0.97 煤矿用聚乙烯护套通信电缆）； ④ RS485 传输接口：最大传输距离 2km（传输电缆 MHYV1×4×7/0.28，单根导线截面积 0.43mm2）。 3.2 端口参数 3.2.1 千兆光信号接口性能 ① 接口数量：3 路 ② 传输方式：全双工 TCP/IP 光信号传输，波长为 1310nm 的单模光纤； ③ 接口类型：LC ④ 传输速率：1000Mbps ⑤ 发射功率：-10dBm～0dBm
6
常州新泽监控设备有限公司 地址：常州市武进区嘉泽镇 http://www.china-Ex.hk 电话：0519-83801008 传真：83806016 邮编：213153
矿用隔爆兼本质安全型，标记为“Exd[ib]I Mb”。 1.3 型号、名称
KJ J 127 额定工作电压(V)
接口设备 矿用监测、控制系统或设备
2
KJJ127 矿用隔爆兼本安型千兆环网交换机说明书
10) 支持 QoS（IEEE802.1p/1Q）和 TOS/DiffServ，增加网络稳定性 11) 支持链路聚合，最大化利用带宽 12) 支持 TACACS+，SNMPv3，IEEE 802.1X，HTTPS 和 SSH，加强网络安全性 13) 支持 SNMPv1/v2c/v3 不同等级的网络管理协议 14) 采用 RMON 有效提升网络监测和预测能力 15) 支持带宽管理，确保网络稳定性 16) 支持基于 MAC 地址的端口锁定，防止非法入侵 17) 通过 E-mail 和继电器输出自动报告意外事件 3、技术特性 3.1 电气性能 3.1.1 供电电源： a) 额定工作电压：AC 127V b) 输入视在功率：≤100VA 3.1.2 备用电源功能 备用电池组为 C 型 4.5Ah、14.4V 镍氢电池组，由 12 节标称容量 4.5Ah、1.2V 的 C 型镍氢可充电单 体电池串联构成。电池应符合 GB/T22084.2-2008 相关规定，电池应浇封处理。 a) 转换时间：≤300ms b) 工作时间：2h c) 最高充电电压：16V～21V 3.1.3 传输距离 ① 1000M 光端口：单模光纤最大传输距离 20km（使用 MGXTSV 型煤矿用阻燃单模光纤，光纤接点
Ⅰ
KJJ127 矿用隔爆兼本安型千兆环网交换机说明书
警告：非专业人员不得擅自开盖！严禁井下带电开盖！ 维修时不得改变本安电路和与本安电路有关的元器件的电气参
数、规格和型号！维修设备时，不得带电拔插集成电路或更换元件！维 修时应注意防止“失爆”（保护隔爆面；注意紧固件和注意引入装置里的 橡胶密封圈）！
