表7.8.1-齿轮油泵单元工程安装质量检查表
8泵站设备安装工程单元工程质量验收评定表及填表说明
8泵站设备安装⼯程单元⼯程质量验收评定表及填表说明8 泵站设备安装⼯程⽬录1、表8.1 ⽴式⽔泵机组安装单元⼯程质量验收评定表2、表8.2 卧式与斜式⽔泵机组安装单元⼯程质量验收评定表3、表8.3 灯泡贯流式⽔泵机组安装单元⼯程质量验收评定表4、表8.4 潜⽔泵机组安装单元⼯程质量验收评定表5、表8.5 离⼼泵安装单元⼯程质量验收评定表6、表8.6 深井泵安装单元⼯程质量验收评定表7、表8.7 齿轮油泵安装单元⼯程质量验收评定表8、表8.8 螺杆油泵安装单元⼯程质量验收评定表9、表8.9 滤⽔器安装单元⼯程质量验收评定表10、表8.10 空⽓压缩机安装单元⼯程质量验收评定11、表8.11 离⼼通风机安装单元⼯程质量验收评定表12、表8.12 轴流通风机安装单元⼯程质量验收评定表13、表8.13 ⽔环式真空泵安装单元⼯程质量验收评定表14、表8.14 蝴蝶阀安装单元⼯程质量验收评定表15、表8.15 球阀安装单元⼯程质量验收评定表16、表8.16 筒形阀安装单元⼯程质量验收评定表17、表8.17 伸缩节安装单元⼯程质量验收评定表18、表8.18 主阀的附件和操作机构安装单元⼯程质量验收评定表19、表8.19 进（出）⽔钢管安装单元⼯程质量验收评定表20、表8.20 泵站设备系统管道安装单元⼯程质量验收评定表21、表8.21 箱、罐及其他容器安装单元⼯程质量验收评定表22、表8.22 起重机轨道与车档安装单元⼯程质量验收评定表23、表8.23 通⽤桥式起重机安装单元⼯程质量验收评定表24、表8.24 通⽤门式起重机安装单元⼯程质量验收评定表25、表8.25 电动单梁起重机安装单元⼯程质量验收评定表26、表8.26 电动葫芦及轨道安装单元⼯程质量验收评定表泵站设备安装⼯程填表说明1．本章适⽤于宁夏回族⾃治区中⼩型⽔利⼯程泵站设备安装⼯程单元⼯程施⼯质量验收评定。
2．单元⼯程安装质量验收评定，应在单元⼯程所有检验项⽬的检验结果达到《⽔利⽔电⼯程单元⼯程施⼯质量验收评定标准——⽔⼒机械辅助设备系统安装⼯程》（SL 637—2012）等相关技术标准的要求和具有完备的施⼯记录基础上进⾏。
水泵单元工程安装质量检查表
外观质量
表面的防锈防腐层应完整、无损伤，标示清楚，包装符合规定且配件齐全。设备不应有缺件。损坏和锈蚀等情况，管口保护物和堵盖应完好
3
主、从动轴中心
允许偏差：0.10mm
允许偏差：0.08mm
4
主、从动轴中心
允许偏差：0.2mm/m
允许偏差：0.1mm/m
一般项目
1
泵体纵横向水平度
允许偏差：0.1mm/m
允许偏差：0.08mm/m
2
立式泵体泵轴与电动机轴心线偏心
允许偏差：0.15mm
允许偏差：0.10mm
3
立式泵体泵抽与电动机轴心线倾斜
允许偏差：0.5mm/m
允许偏差：0.2mm/m
4
立式泵泵座水平度
允许偏差：0.1mm/m
允许偏差：0.08mm/m
5
电机绝缘、接地
电机外壳必Leabharlann 接地，绝缘电阻合格规定6启动前检查
盘车灵活，无阻滞、卡住现象，无异常声音
检查意见：
主控项目项，其中合格项，合格率；优良项，优良率。
一般项目项，其中合格项，合格率；优良项，优良率。
检验人
（签字）
年月日
安装
单位
（盖章）
年月日
监理
工程师
（签字）
年月日
监理
单位
（盖章）
年月日
水泵单元工程安装质量检查表
编号：日期：
分部工程名称
单元工程名称
安装部位
安装内容
安装单位
安装日期
年月日—
年月日
项次
检验
项目
允许偏差/mm
实测值/mm
合格数
优良数
质量标准等级
油泵单元工程试运转质量检查表
安装 单位
（盖章） 年 月 日
监理 工程师
（签字） 年 月 日
建设
单位
（盖章） 年 月 日
2
油泵外壳振
动
不大0.05mm
3
轴承温升
不应咼于35C或 不应比油温高20C
4
齿轮油泵的 压力波动
不超过设计值的
±1.5%
5
油泵输油量
不小于铭牌标示 流量
6
机械密圭寸的 泄漏量
符合设备技术文 件的规定
7
螺杆油泵停 止检查
不反转
8
安全阀检查
工作灵敏、可靠
9
油泵电动机 电流
不超过额定值
检査意见
检验 人
油泵单元工程试运转质量检查表
编号：
分部工程名称
单元工程名称
安装部位
安装内容
安装单位
试运转日期
年 月
日
项次
检验项目
试运转要求
试运转情 况
结果
油泵式 运转（在空 载情况下 运转1h和 在额定负 荷的25% 50% 75% 100%各运 转30min）
1
运转情况
无异常声响和异 常振动，各结合面无 松动、无渗漏
泵安装检验批质量验收记录表
附表 2：设备（泵）安装分项工程检验批质量验收记录株冶锌铅冶炼烟气综合1#循环泵工程名称分项工程名称泵安装验收部位治理项目ISB 型五矿二十三冶建设集团施工单位专业工长邹杰项目经理第二工程有限公司《机械设备安装工程施工及验收通用规范》GB50231-2007 施工执行标准名称及编号设备文件技术要求分包单位分包项目经理施工班组长监理（建设）质量验收规范规定施工单位检验结果单位验收结果规范 2.3.1 ：设备基础的位置、几何尺寸1和质量要求规范 2.3.2 ：设备基础表面和地脚螺栓孔主2质量控规范 2.2.1 ：设备的型号、规格、质量、3项数量目4规范4.3.1：垫板座浆混凝土强度5规范 4.1.1 ：预留孔地脚螺栓的安设规范 4.2.2 ：设备垫板的设置（规格、数6量、位置、接触）7规范 2.1.3 ：设备基础混凝土强度1 规范 5.6.2 ：联轴器径向位移2 规范 5.6.2 ：联轴器两轴线倾斜一3规范 5.6.2 ：联轴器端面间隙般4纵向中心线（ 10.0mm）5横向中心线（ 10.0mm）项6标高（± 10.0mm）目7离心泵水平度（1000）8容积式泵水平度（ 1000）施工单位检验评定结果项目专业质量检查员：年月日监理 ( 建设 ) 单位监理工程师：验收结论（建设单位项目专业技术负责人）年月日注： 1 、施工单位检查评定结果栏中，须按本标准的规定经统计后，填明合格或优良。
2、监理（建设）单位验收结论栏中，也须按本标准的规定经统计后，填明合格或优良。
水利水电单元工程施工质量验收评定表(新版表格填写示范及说明下)(三)
金结、主机、辅机单元工程施工质量验收评定表及填表说明2016年6月填表基本规定《水利水电工程单元工程施工质量验收评定表及填表说明》（以下简称《质评表》）是检验与评定施工质量及工程验收的基础资料，是施工质量控制过程的真实反映，也是进行工程维修和事故处理的重要凭证。
工程竣工验收后，《质评表》作为档案资料长期保存。
1．单元工程施工质量验收评定应在熟练掌握《水利水电工程单元工程施工质量验收评定标准》（SL 631~SL 637—2012、SL 638~SL 639—2013）和有关工程施工标准及相关规定的基础上进行。
2．单元（工序）工程完工后，在规定时间内按现场检验结果及时、客观、真实地填写《质评表》。
3．现场检验应遵循随机布点与监理工程师现场指定区位相结合的原则，检验方法及数量应符合SL 631~SL 639和相关规定。
4．验收评定表与备查资料的制备规格采用国际标准A4（210mm×297mm）。
验收评定表一式四份，签字、复印后盖章；备查资料一式二份。
手签一份（原件）单独装订。
单元和工序质评表加盖工程项目经理部章和工程监理部章。
5．验收评定表中的检查（检测）记录可以使用黑色水笔手写，字迹应清晰工整；也可以使用激光打印机打印，输入内容的字体应与表格固有字体不同，以示区别，字号相同或相近，匀称为宜。
质量意见、质量结论及签字部分（包括日期）必须手写。
施工单位的三检（自检、互检或交检、专检）资料和监理单位的现场检测资料应使用黑色水笔手写，字迹清晰工整。
6．应使用国家正式公布的简化汉字，不得使用繁体字。
应横排填写具体内容，可以根据版面的实际需要进行适当处理。
7．计算数值应符合《数值修约规则与极限数值的表示和判定》（GB/T 8170）要求。
数据使用阿拉伯数字，使用法定计量单位及其符号。
数据与数据之间用逗号（，）隔开，小数点要用圆点（.）。
经计算得出的合格率用百分数表示，小数点后保留1位，如果为整数，则小数点后以0表示。

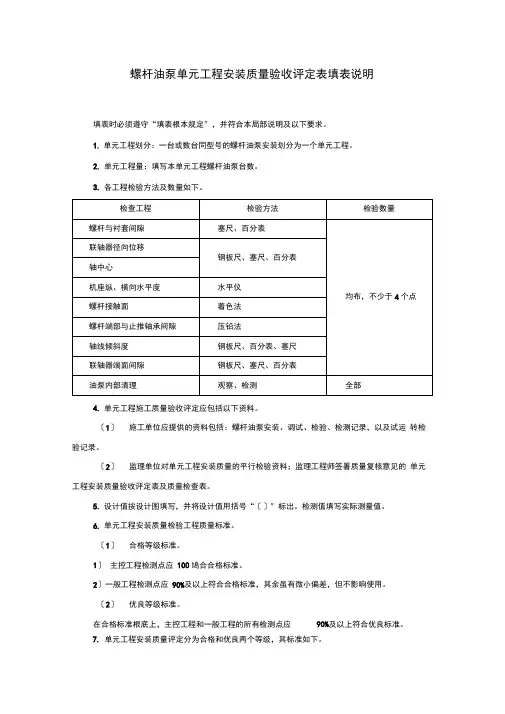

螺杆油泵单元工程安装质量验收评定表填表说明
螺杆油泵单元工程安装质量验收评定表填表说明
填表时必须遵守“填表根本规定〞，并符合本局部说明及以下要求。
1.单元工程划分：一台或数台同型号的螺杆油泵安装划分为一个单元工程。
2.单元工程量：填写本单元工程螺杆油泵台数。
3.各工程检验方法及数量如下。
4.单元工程施工质量验收评定应包括以下资料。
〔1〕施工单位应提供的资料包括：螺杆油泵安装、调试、检验、检测记录，以及试运转检验记录。
〔2〕监理单位对单元工程安装质量的平行检验资料；监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。
5.设计值按设计图填写，并将设计值用括号“〔〕〞标出。
检测值填写实际测量值。
6.单元工程安装质量检验工程质量标准。
〔1〕合格等级标准。
1〕主控工程检测点应100鳩合合格标准。
2〕一般工程检测点应90%及以上符合合格标准，其余虽有微小偏差，但不影响使用。
〔2〕优良等级标准。
在合格标准根底上，主控工程和一般工程的所有检测点应90%及以上符合优良标准。
7.单元工程安装质量评定分为合格和优良两个等级，其标准如下。
〔1〕合格等级标准。
1〕检验工程应符合SL637—2021第 3.2.5 条1款的要求。
2〕主要部件的调试及操作试验应符合SL637—2021 和相关专业标准的规定。
3〕各项报验资料应符合SL637—2021 的要求。
〔2〕优良等级标准。
在合格等级标准根底上，有70%及以上的检验工程应到达优良标准，其中主控工程应全部到达优良标准。
泵安装检验批质量验收记录表
