模拟光纤直放站开通及注意事项
光纤直放站
光纤直放站(Optic Fiber Repeater)产品概述光纤直放站是指采用光纤进行信号传输的直放站。
光纤直放站由靠近基站一侧的近端机及覆盖区域一侧的远端机两部分组成,近端机将收到的信号进行电-光转换,即将射频信号变成光信号后送入光纤,远端机则进行光-电转换并放大后输出。
一个近端机可拖一个或多个远端机。
产品应用村镇、旅游区、公路等的覆盖车站、医院、大型酒店、展馆等区域的覆盖公路和铁路隧道、地铁、矿井等区域的覆盖产品特点1W、2W、5W、10W、20W等多种功率等级支持350M、400M、430M、470M、800M等多种频段支持对讲、模拟集群、iDEN、TETRA、GoTa、GT800、PDT等多种标准和制式 采用波分复用技术,单纤传输,组网便捷、经济近端机19英寸标准机柜,方便安装;远端机高防护等级,全天候应用技术参数技术参数(Specification) 序号(No. ) 项目(Main Item)上行(UpLink) 下行(DownLink)1 频率范围(Frequency Range) 136~174MHz;350~380MHz; 380~400MHz;400~430MHz; 450~470MHz;806~869MHz。
2 带宽(Bandwidth) 2M~25MHz(用户指定)远端机(Remote) 0dBm±2dB 30/33/37/40/43dBm±2dB基站耦合型(RF Cable toBTS) 0dBm±2dB 0dBm±2dB3输出功率(Output Power)近端机(Master)空中耦合型(Wireless toBTS)27/30/33/37dBm±2dB0dBm±2dB 远端机(Remote) 50dB±3dB 55dB±3dB基站耦合型(RF cable toBTS)20dB±3dB 20dB±3dB4最大增益(Maximum Gain)近端机(Master)空中耦合型(Wireless toBTS)55dB±3dB 55dB±3dB5 自动电平控制范围(ALC Range) ≥30 dB6 增益调节范围及步进(Gain Adjust) 31dB in 1dB steps7 噪声系数(Noise Figure) ≤5dB8 时延(Group Delay) <2.5us9 带内波动(In-band Flatness) ≤±1.5dB10 互调衰减(Inter-modulation Attenuation) ≤-45dBc(带内)≤-36dBm/30KHz at 9KHz~1GHz 11 杂散发射(Spurious Emission)≤-30dBm/30KHz at 1GHz~12.75GHz12 输入输出驻波比(VSWR) ≤1.513 防护等级(Protection Class) IP55 or IP65远端机(Slave) 110V AC or 220V AC14 电源(Power Supply)近端机(Master) 48V DC or 110V AC or 220V AC15 阻抗(Impedance) 50Ω16 射频接口(RF Connector) N Female17 光纤波长(Optical Wavelength) 1310nm or 1550nm18 光纤接口(Optical Interface) FC/APC or FC/PC19 光输出功率(Optic Output Power) 0dBm or 用户指定20 工作温度(Work Temperature) -25℃~+55℃21 相对湿度(Relative Humidity) ≤95%22 监控(Monitoring) 本地监控:LCD显示,键盘操作,RS232接口远程监控:MODEM,SMS短信。

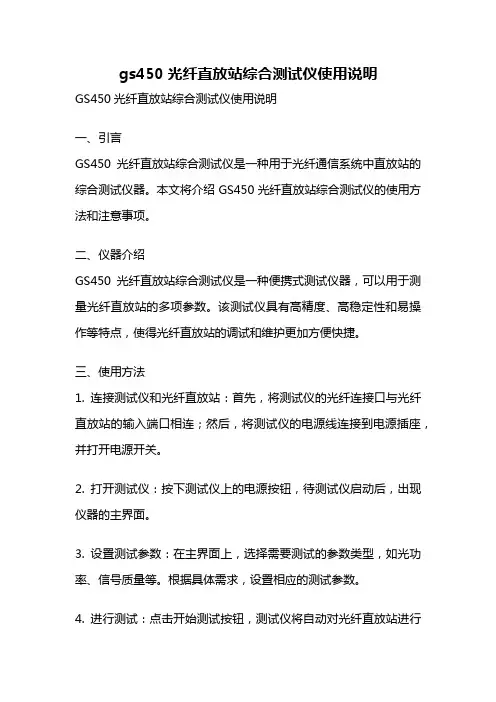

gs450光纤直放站综合测试仪使用说明
gs450光纤直放站综合测试仪使用说明GS450光纤直放站综合测试仪使用说明一、引言GS450光纤直放站综合测试仪是一种用于光纤通信系统中直放站的综合测试仪器。
本文将介绍GS450光纤直放站综合测试仪的使用方法和注意事项。
二、仪器介绍GS450光纤直放站综合测试仪是一种便携式测试仪器,可以用于测量光纤直放站的多项参数。
该测试仪具有高精度、高稳定性和易操作等特点,使得光纤直放站的调试和维护更加方便快捷。
三、使用方法1. 连接测试仪和光纤直放站:首先,将测试仪的光纤连接口与光纤直放站的输入端口相连;然后,将测试仪的电源线连接到电源插座,并打开电源开关。
2. 打开测试仪:按下测试仪上的电源按钮,待测试仪启动后,出现仪器的主界面。
3. 设置测试参数:在主界面上,选择需要测试的参数类型,如光功率、信号质量等。
根据具体需求,设置相应的测试参数。
4. 进行测试:点击开始测试按钮,测试仪将自动对光纤直放站进行测试,并显示测试结果。
5. 分析测试结果:根据测试仪显示的测试结果,对光纤直放站的性能进行分析。
如发现异常情况,可根据测试仪提供的帮助文档进行故障排查和修复。
四、注意事项1. 在操作测试仪之前,先阅读仪器的使用手册,了解仪器的功能和操作方法。
2. 使用测试仪时,应注意操作的准确性和稳定性,避免误操作导致测试结果不准确。
3. 在连接光纤时,应注意光纤的清洁和连接的牢固,避免因光纤连接不良导致测试结果出现异常。
4. 使用测试仪时,应注意安全问题,避免触电或其他意外伤害。
5. 在测试过程中,应注意测试仪的显示界面,及时发现异常情况并进行处理。
光纤直放站是光纤通信系统中重要的设备之一,其性能的稳定性对整个通信系统的正常运行起到至关重要的作用。
GS450光纤直放站综合测试仪的使用,可以帮助用户实时监测光纤直放站的性能,及时发现并解决潜在的故障问题,保障通信系统的可靠性和稳定性。
GS450光纤直放站综合测试仪是一种方便易用的测试仪器,通过正确使用该测试仪,可以有效提高光纤直放站的调试和维护效率,保障光纤通信系统的正常运行。
最新的光纤直放站开通说明
一拖三
一拖四
/
/
≧12
≧12
注意:移动协议监控测试软件中光路补偿,工程应用时不建议 调整。若在应用中光路损耗偏大,可通过此项做微调。下行应调节 相应远端的光路补偿。由于近端机光模块在低噪声放大器之后,调 节此功能会影响上行的输出功率。 增加远端时,要降低另一光口的功率
直放站调试所需工具
1. 频谱仪1台(要求频率范围为800MHz-1900MHz) 2. 信号发生器1台(要求频率范围为800MHz-1900MHz) 3. 笔记本电脑1台(USB转232串口线、设备监控线) 4. 光功率记1台 5. 驻波比测试仪1台 6. 测试手机及路测软件1套 7. 其他:万用表1个、扳手1个等 设备包装内提供的监控光盘,监控线不要随意丢弃,要妥 善保存。
光模块
状态指示灯
电源指示 灯—常亮
串口收发 灯—正常时 不亮,当进 行数据传输 时亮。
RUN灯—单片 机运行指示灯, 闪烁正常
TX和RX灯 为串口收发 指示灯,正 常时不亮, 有数据传输 时闪烁
远端机
远端机下边视图
远端机正面视图
远端机
远端机电源接口,此 类电源采用航空接头 电源线 RUN灯是设备 运行指示灯, 闪烁为正常 POW灯是电源运 行指示灯,常亮 为正常
第二步 测试近端机部分
直接耦合型光纤直放站的近端机对 BS 端输入信号强度的要求为 -10~0dBm,可根据基站输出功率和近端机BS 端之间的链路损耗来估 算耦合器的选取,也可以用频谱仪测试从基站耦合过来的RF信号强度 ,根据信号强度来选择耦合器的大小。
例如:基站的输出功率为43dBm,耦合器至合路器的线损忽略不计, 合路器与近端机BS端的距离为5m(1/2馈线百米损耗为7dBm),采用 1/2超柔馈线,同频合路器的通过损耗为3.5dBm,设耦合器的耦合度为 N: 此时应满足: -10dBm ≤ 近端机的输入功率 ≤ 0dBm -10dBm ≤ (43 – N – 3.5 – 5 * 0.07) dBm ≤ -5dBm 39.15 ≤ N ≤ 49.15 故可选择40dB或45dB耦合器。 注意:耦合器,合路器均为大功率基站型耦合器。
直放站开通和调测 [兼容模式]
直放站开通和调测技术部2010.3.8内容目录调测准备现场调测开通测试内容目录调测准备1)设备准备2)软件准备3)图纸准备4)其它准备调测准备1)设备准备(1)笔记本电脑(2)光功率计(3)数据线(4)测试手机(5)频谱仪、驻波比等调测准备2)软件准备因各类机器使用的软件不同。
故一般使用随机附带的软件。
调测准备3)图纸准备(1)完工系统图(2)完工平面图(3)机房图调测准备4)其它准备(1)联系人(2)主机位置(3)机房钥匙(4)投诉人(5)运营商(6)传输确认。
内容目录现场调测1)开机检查2)连接设备3)设备调试现场调测1)开机检查(1)供电检查(2)传输检查(3)驻波检查现场调测2)连接设备下面以光纤直放站为例简单介绍(1)近端连接(2)远端连接近端单元连接1、把手2、前面板3、告警指示灯4、SIM卡抽板5、弹簧螺钉6、螺钉锁7、限幅指示灯8、电源开关1、接线端子2、接地螺柱3、FC/APC光适配器4、监控天线接口5、N型射频同轴连接器6、RS232插座7、RJ45插座(LINE口)近端单元连接v电源连接:§出厂时,近端单元的电源线已经接在后面板的接线端子上,线头上标有“+/-”的标签。
§接24V的直流电源时,“+极”接+24V,“-极”接0V。
§接-48V的直流电源时,“+极”接0V,“-极”接-48V。
v光纤连接:§近端单元后面板有四个并排的FC/APC光适配器,一般只提供一路光纤接口,如果用户要求提供2-4路的光输出,通过安装拔插式数字光模块来实现光分路/合路的目的。
光纤接头应用FC/APC型,连接时最好先用仪器清洁剂进行喷洗,以免污渍影响光路传输、增加光路的插损。
接插时按图所示对准键与键槽,插入后拧紧,不能过紧或过松,否则会影响光路接头损耗。
近端单元连接v射频连接:§近端单元通过基站耦合器从基站直接耦合信号,根据光纤直放站的链路分配,建议采用40dB基站耦合器(具体要以应用环境而定),用超柔馈线或1/2”馈线从基站两射频口通过耦合器直接耦合到近端单元的射频口,连接图如图2-8所示。
光纤直放站使用说明书
光纤传输直放站使用说明书2008年11月-i-前言版本所有,侵权必究。
本公司公司对本手册保留一切权利。
任何单位和个人,未经公司的书面许可,不得擅自摘抄、复制本手册(包括电子版本)的部分或全部,并不得以任何形式进行传播。
本手册仅供参考,如有改动恕不另行通知。
本使用说明书介绍了光纤直放站的特点和使用方法,在安装和使用该设备之前,请认真阅读本使用说明书。
设备安全使用要则1.天线与设备连接或断开电缆前必须切断设备电源。
射频信号接口严禁空载。
2.本设备的射频信号接口均盖上护罩,防止杂物、水落入。
3.不得随意拆开设备或更换部件,以免损坏设备。
4.不得用手触摸机盘上的元器件、走线及插头座中的金属导体。
因维护需要必须触及时,应采取静电防护措施。
5.通信设备必须注意对强电和雷击的防护,以免将强电或雷电引入设备。
6.光纤接口在暂时不用时要盖上防尘帽,特别是在移动、搬运等操作前确认防尘帽已盖好。
7.光纤注意不要过强弯曲和挤压等,光纤注意加贴可靠的路由标签以免出错。
-ii-目录前言 (II)第一章系统概述......................................................................................................................................... 11.1概述................................................................................................................................................... 11.2系统功能和特点............................................................................................................................... 21.2.1功能简介................................................................................................................................... 21.2.2系统特点................................................................................................................................... 2第二章系统结构. (3)2.1系统框图 (3)2.2工作原理 (3)2.3主要技术指标 (4)2.4技术条件 (4)2.5设备特点 (5)第三章设备开通 (6)3.1概述 (6)3.2设备安装 (6)3.2.1基本安装条件 (6)3.2.2建议环境要求 (7)3.2.3安装流程 (7)3.3设备开通 (14)3.4关键指标 (14)第四章系统调测 (16)4.1光纤直放站系统的一般调测步骤 (16)4.2系统调试 (16)4.2.1天馈调整 (16)4.2.2测量天馈系统的驻波比 (17)4.2.3测量输入电压 (17)4.2.4光路测量 (17)4.2.5场强测试与电平调整 (17)4.2.6参数调试 (18)4.2.7远端机下行输出功率测试 (18)-i-4.2.8呼叫测试 (19)第五章日常维护 (20)5.1系统维护的基本要求 (20)5.2维护工具、仪表、材料 (20)5.3维护测试 (20)5.4本地调测软件调测 (20)5.4.1交流供电电压的测试 (21)5.4.2电源模块直流输出电压的测试 (21)5.4.3下行输出功率的测试 (21)5.4.4光纤通路检查 (21)5.4.5天馈系统的驻波比测试 (22)5.4.6呼叫测试 (22)5.4.7监管测试 (22)5.4.8接地系统的检查 (22)5.4.9馈线接头防水检查 (22)5.4.10设备内部检查 (23)5.5保养维护 (23)5.6故障和告警处理 (23)第六章包装、运输和贮存 (24)6.1设备包装 (24)6.2设备运输及搬运 (24)6.3设备存储 (24)第七章附则 (25)-ii-第一章系统概述1.1概述近年来,我国的移动通信得到了迅速发展,全国大多数地区都开设了移动电话业务。
安装光纤直放站注意事项
光纤直放站安装注意事项章程1、小区信号源选择,一般情况下,1小区天线朝北、2小区天线朝东南、3小区天线朝西北方向。
在安装时,先查看远端覆盖区内是否出现信源小区信号电平不能大于-85dBm,否则开通出来,有可能出现同频干扰,信号源必须选择背向小区。
2、光纤直放站近端机电源正确接法,在安装近端机时,设备背面需要接入-48V电源,在正常情况下,背面标有“0V或者+GND和+48V”字样,此端口必须接到机房配电框内的多孔接线排上,对应颜色线为“红色或黑色”,另外一端为“-48V”,应接到配电框上有空开或保险丝上带有空余位置上,对应颜色线为“深蓝色”,在接线时,需要确认主设备电源开关在关闭状态下进行了,否则有可能出现打火或短路现象,对所操作工具手柄必须带绝缘护套,在接入-48V端口时,千万不能与电源外壳接确,否则出现大面积电源短路。
3、小区耦合安装注意事项,首先对耦合小区信号的LAC、频点数量、CID需要用测试手机进行记录,然后通过电话通知网管中心,对该小区进行锁站,万不可直接串入耦合器和关电,以免带来小区参数恢复不了及网管中心出现长时间告警。
4、近端设备安装位置,首先不影响基站设备维护操作,一般选择在光缆终端箱内或墙壁上,设备安装水平及设备外壳必须接地,电源做标签,以及各个端口进行标记。
光缆尾纤标记和近端发光参数记录等。
5、近端设备安装完毕后,对直流输入端口,采用数字万用表直流档“V”进行测量是否存在问题,正常情况下,显示53V,此时万用表红表笔所接的为“+极”,黑表笔所接为“-48V”。
此时方可加电进行近端设备参数进行设置,一般设置参数,下行衰减值为5~8dB,上行根据所用耦合器不同,耦合器采用30dB,上行衰减值设备在10~15,若采用40dB,衰减值设定在8~10dB。
否则有可能影响小区噪声干扰及掉话率。
6、远端设备安装注意事项,室内设备须用膨胀罗丝固定,离地面1.5米,应选择通风位置,设备外壳应有接地端。
光纤直放站说明
那么等效增益为:
NIM=10log(10PBTS/10 / 10(PINJ1/10+ PINJ2/10)
在一定的(上行增益,空间链路损耗等)条件下:
假设:基站底噪电平值Npbts=-119dBm 覆盖端1达到基站时的底部噪声电平值PIN1=-119dBm 覆盖端2达到基站时的底部噪声电平值PIN2=-119dBm 那么:等效增益 NIM=-3
远距离多点覆盖; ●采用高线性模拟激光器件,光调制解调线性高,工作稳定 可靠; ● 系统具备 RS-232 、 PSTN 、 GSM Modem 等多种数据传输 接口,便利的遥测、遥控功能;
● 系列化产品支持 1310nm 、 1550nm 光波长,可波分复
用,提高光纤利用率; ● 室内型设备一个接入端最多可接四个覆盖端,可在多 个区域实现覆盖; ●覆盖端站可实现全向覆盖,选址方便; ●室外型设备覆盖端机采用防潮设计,适于村镇、公路 、厂矿、小区、旅游景点等野外环境。
发射
9KHz-1GHz(6dBm/30kHz
≤-30dBm/30kHz ≥50dBc/30kHz
互调衰减(单路输出最大功率回退3dBm时)
二、光纤直放站传输距离考虑
时延考虑: GSM系统采用TDMA时分多址技术,每载频分为8个信道分时共 用,即每载频8个时隙。时隙之间的保护间隔很小,为消除手机MS 到BTS的传播时延,GSM系统采用MS提前一定时间来补偿时延,时 间提前量的取值范围是0~63,单位为比特,每比特3.69微秒,对 应信号传播约70公里,由于信号一来一回是双向的,所以,数字 信号在每载频8个时隙时,空间传播距离是35km。
上行噪声问题结论
• 我们希望直放站对基站热噪声贡献最小,这种情况发生在噪声注入裕 量很大或为正 (对应NIM≥0)时。 –如果NIM=0,那么会造成3dB恶化; –一般情况下,使NIM=6dB时,引入的恶化值为0.97dB; – NIM〉6dB时,引入的恶化值在1dB以内。 • 直放站的应用,必须在等效增益与噪声恶化量之间取折衷!
精编【技术规范标准】中国移动GSM模拟直放站技术规范
【技术规范标准】中国移动GSM模拟直放站技术规范xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentv中国移动G S M模拟直放站技术规范2011-9-2发布目录1. 范围 (1)2. 规范性引用文件 (1)3. 术语、定义和缩略语 (2)3.1. 术语 (2)3.2. 定义 (2)3.3. 缩略语 (3)4. 设备性能要求 (3)4.1. 无线性能要求 (3)4.1.1 工作频段 (3)4.1.2 标称最大线性输出功率 (4)4.1.3 增益 (4)4.1.4 自动电平控制(ALC) (5)4.1.5 频率误差 (5)4.1.6 调制准确度 (6)4.1.7 最大允许输入电平 (6)4.1.8 带内波动 (6)4.1.9 噪声系数 (7)4.1.10 电压驻波比 (7)4.1.11 传输时延 (7)4.1.12 杂散发射 (7)4.1.13 互调衰减 (10)4.1.15 带外增益 (11)4.1.16 整机功率效率要求 (11)4.1.17 光波长及可应用的光纤 (12)4.1.18 光输出功率 (12)4.1.19 路衰减范围 (12)4.1.20 平均故障间隔时间 (12)4.2. 电源适应性要求 (13)4.3. 环境适应性要求 (13)4.3.1 环境适应性要求 (13)4.4. 安全要求 (14)4.4.1 接地导体电阻和连接电阻 (14)4.4.2 抗电强度 (14)4.4.3 接触电流 (15)4.4.4 设备电源安全保护功能要求 (15)4.5. 电磁兼容要求 (15)4.6. 设备防雷 (15)5. 设计及工艺要求 (16)5.1. 结构及接口要求 (16)5.1.1 设备铭牌要求 (16)5.1.2 接口要求 (16)5.1.3 结构要求 (16)5.1.5 实现框图 (16)5.2. 设计要求 (16)5.2.1 器件选型 (16)5.2.2 中频滤波要求 (17)5.2.3 电路分腔要求 (17)5.2.4 双路功放要求 (17)5.2.5 散热要求 (17)5.2.6 整机跌落要求 (17)5.3. 工艺要求 (17)5.3.1 PCB设计工艺 (17)5.3.2 焊接要求 (18)5.3.3 装配工艺 (18)5.3.4 功放工艺 (18)6. 监控管理要求 (18)7. 编制历史 (18)附录A 指标分级标准 (19)前言本设备规范参考了通信行业标准YD/T 1337-2005、YD/T 952-1998和YD/T 833-1999,并根据ETSI EN 300 609-4 V8.0.2(2000.10)、3GPP TS 51.021 V7.0.0 (2005-09)和当前直放站系统设备的实际应用情况进行编写。
电信数光纤直放站及模拟直放站工程应用指导
数据导入的操作路径相对数据导入操作来说进行反向操作,把保存的导出 数据模版导入即可。
需要注意的是导入的数据中的设备编号、系统时间等配置都是导出设备的, 需要进行具体的调整。
-8.3
4
1
-14.1
-11.8
-11.6
-9.3
3
2
-13.7
-11.3
-11.7
-9.4
4
2
-14.6
-12.3
-12.4
-10.1
1X负荷(30%)
功率回 退 (1X_E
c)
功率回退 (1X空载功
率)
-2.3
-5.3 -6.9 -8.2 -9.2 -10.0 -10.6 -11.2
0.0
-3.0 -4.5 -5.8 -6.8 -7.6 -8.3 -8.9
最大光传输
距离
20km
连接器
FC/PC
波分复用形
式
内置波分复用光端机或外置波分复用器
增益调节范围 上、下行0-30dB独立可调,1dB步进
波动
≤2dB
杂散发射
每频段带外抑 制
满足YD/T 1241-2002标准 ≤-70dBc,偏离工作频段边缘≥2.5MHz
≤-80dBc,偏离工作频段边缘≥10MHz
符合IP30(近端机);符合IP65(远端机)
近端机:约5kg远端机:约25kg
近端机:0℃~+55℃ 远端机:-40℃~+55℃
电信数光纤直放站及模拟直放站工程 应用指导
与同类产品主要指标差 异
光纤直放站工作原理
光纤直放站工作原理
光纤直放站是一种用于加强和扩展光纤通信信号的设备。
它的工作原理是将输入的光信号进行放大和重新启发,以增加光信号在光纤中的传输距离。
光纤直放站由三个主要部分组成:光接收部分、光放大部分和光发送部分。
首先,光接收部分接收来自光纤的光信号,并将其转换成电信号。
然后,电信号经过一系列的处理和放大,以增加其强度和质量。
接下来,光放大部分对电信号进行光纤放大器的作用,这是一种将电信号转换为高增益光信号的装置。
光放大器工作在光纤的特定波长范围内,可以将低功率的光信号放大到较高的功率。
最后,光发送部分将通过光放大过的光信号重新注入到光纤中。
这些光信号会在光纤中传输,直到传输距离超过光纤本身的极限。
在传输过程中,光纤直放站可以增强和修复信号质量,减少光信号的衰减和失真。
总的来说,光纤直放站通过接收、放大和发送光信号,可以扩展光纤通信的传输距离和提高信号质量,从而促进更快速、稳定和可靠的光纤通信。
COMLAB光纤直放站培训资料
网管监控系统
光纤直放站网管系统在铁路通信质量管理和维护中起着重要作 用,COMLAB公司开发的网管软件OMC,按照铁道部技术标准《GSMR数字移动通信网设备技术规范 第六部分:中继传输设备统一监 控管理系统》要求开发编制而成,满足铁道部对直放站设备进行 统一网管的要求,以及对其他各类设备网管监控的兼容性,并具 备持续升级潜力。其特点包括如下内容:
RU 5
RU 6
BTS 1 MU 3-3
BTS 2 MU 3-3
长大隧道(6000m<L<20000m)
对于特别长大隧道,需要在隧道内增加逻辑基站,实际的站址放置 于隧道外。如下图所示,蓝色圆圈中的基站2与基站15即为逻辑基站。
DK39+550 DK40+550 DK41+530 DK42+510 DK32+880 DK33+986 DK34+855 DK35+649 DK36+599 DK37+499 DK38+499 DK43+195 DK43+863
网管介绍 操作管理中心( OMC )通过按线路、线路段、直放站系 统、近端机、远端机的不同级别进行在网设备管理。 监测系统的操作界面如下: 1、一条列车线路通常包括一个或多个线路区段。 2、一个线路区段通常包括一套或多套直放站系统。 3、一套直放站系统通常包括一个或多个近端机和远端机。
描述 组件 近端机 远端机
高可靠性 —— 产品设计
• 标准大气压±10kPa的条件下还能达到IP65保护级别
• 国内厂家的抗气压级别一般只能达到标准大气压 ±3kPa
高可靠性 —— 产品设计
• 内置漏缆监控功能
Tunnel
直放站一些重要问题
●光纤直放站的下行输入值范围为:(10dBm~-10dBm)●光纤直放站的增益可调范围是(0dB~26dB)●干线放大器的增益可调范围是:(0dB~22dB)●光纤直放站的光收功率范围为:(0dBm~-10dBm)●无线直放站的下行输入值范围是:(-45dBm~-60dBm)●在光纤直放站系统中,上下行增益分别是由:(上行低噪放控制、下行功放控制)●干线放大器的下行输入值范围是:(0dBm~-10dBm)●直放站干扰基站的原因:上行输出噪声干扰,.放大器线性不好,下行交调产物串入上行干扰基站,收发天线隔离不够,系统自激.●在无线直放站的应用中,对应的直放站端口连接相应的天线,下面哪句是正确的?(.DT端连接施主天线,MT端连接覆盖天线)GSM900MHZ共有(124)个频点●室外室内分布系统,覆盖区域内误码率等级为3以下的地方占90%。
●室内分布系统或直放站开通后,电梯内信号强度不得低于.-90dBM。
●传输时延信号通过直放站后,可能产生传输时延,一般宽带直放站的传输时延为1us .●覆盖天线与施主天线之间的隔离度应大于直放站增益加上10dbm的剩余储备.●室内分布系统在.95%覆盖范围内的位置上所测得的手机接收信号强度不得低于-85dbm。
●.测量信号标准阻抗为50欧姆.●光纤直放站特点是工作稳定,覆盖效果好.避免了同频干扰,可全向覆盖,干扰少..可提高增益而不会自激,有利于加大下行信号发射功率.●负载标签的编号格式是LD●天线标签的编号格式是ANTn-m●测试室外无线直放站收发信两端的隔离度。
直放站收发信隔离度的要求G+15DB●.分别在直放站的输入端和输出端测试上下行互调干扰产物,对于光纤直放站,分别在中继端机的输入端和覆盖端机的输出端测试上下行互调干扰产物。
,要求在900MHz频段带内所有互调均小于.-36DB●.分别在直放站的输入端和输出端测试上下行互调干扰产物,对于光纤直放站,分别在中继端机的输入端和覆盖端机的输出端测试上下行互调干扰产物。
光纤直放站说明范文
光纤直放站说明范文
一、光纤直放站简介
光纤直放站(Optical Line Terminal,OLT)是构成Fiber to the Home(FTTH)系统的重要设备。
它是一种新型网络,可以提供多种服务,并且通过光纤技术将信息传输至客户端,实现大容量、高速度、低延迟的宽带互联网通信。
OLT是FTTH网络的服务节点,它通过光纤将信息传输至客户端,为用户提供宽带互联网服务。
OLT设备通常与光接口板相结合,可以通过多个光接口板接入FTTH网络。
既可以将信息传输至客户端,也可以建立的FTTH网络控制中心,用来控制网络的认证、维护和管理工作。
光纤直放站的设备板卡安装在光纤直放站机箱中,可以支持多种功能,如用户终端接入、网络控制、以太网交换、非对称数字用户线(ADSL)等。
二、光纤直放站的功能特性
1、用户终端接入:通过光纤直放站,用户可以接入FTTH网络,实现宽带服务。
2、网络控制:光纤直放站可以实现网络的认证、维护和管理功能,可以监控网络的安全性和可靠性。
3、以太网交换:支持以太网协议,可以实现以太网网络的接入,并利用以太网来支持大容量的数据传输。
4、非对称数字用户线(ADSL):支持非对称数字用户线协议,可以提供低延迟的宽带互联网连接。
中国联通混模数字光纤直放站工程应用指南v1.0-
7
产品介绍
近端机
远端机
室内型设备,耦合基站射频信号,把 射频信号处理成数字信号传送到远端 或把远端上行数字信号处理成射频信 号传送给基站。
室外型设备,把近端机传送过来的数 字信号处理成射频信号放大,通过天 线或室分系统对目标区域覆盖或把覆 盖区UE上传的射频信号处理成数字信 号传送到近端机。
备注 交流 带分集 直流 带分集 交流 带分集 交流 带分集 交流 不带分集 直流 不带分集 交流 不带分集
备注 交流 带分集
直流 带分集 交流 带分集 交流 带分集
交流 不带分集
2
目录|CONTENT
1 产品介绍 2 安全事项 3 勘测事项 4 安装 5 连接 6 调试
3
4
产品介绍
系统组成:整机系统由数字接入单元,以下简称“近端机”和射频拉远单元,以下简称“远
程
监控系统参数设置
上行增益调节与通话效果测试
接收场强测试与施主天线调整 功率检测
覆盖区域场强测试与覆盖天线调整
26
调试
联 ➢ 先将电脑IP地址设为“195.60.16.***”。“***”可任选(1~253);
。设备最大上行输出功率0dBm.
供电方式:供电电源: 近端机AC100V-AC240V,50Hz/60Hz或DC-48V 可选;远端机
AC100V-AC240V,50Hz/60Hz。
监控功能:具有本地监控功能(OMT),远程监控功能;支持监控主机软件的远程下载功
能,方便远程软件升级;内置监控备用锂电池,保障设备一旦停电,故障信息可自动上报,便 于及时维护
光纤直放站使用手册
光纤的电磁场模式的图形模拟前言本手册的用途和对象用途:为了保证奥维光纤直放站直接耦合型(以下简称为:光纤直放站)设备安装质量符合奥维通信股份有限公司的质量标准规范,特制定本手册。
本手册详细介绍了光纤直放站AW900A-6002L和本地监控测试软件,叙述了光纤直放站AW900A-6002L的用途、安装、功能、操作、开通及维护。
对象:本手册适用对象为光纤直放站AW900A-6002L安装与开通人员、工程督导及其他相关人员。
声明:由于直放站产品和监控测试软件的不断更新和完善,本手册中的内容可能与实际产品不完全相符,敬请谅解。
如需查询产品的更新情况,请联系当地分支机构。
页脚内容i目录前言 (i)1、安全 (1)1.1、安全说明 (1)1.2、安全须知 (1)1.2.1、高压 (1)1.2.2、供电 (2)1.2.3、雷雨 (2)1.2.4、静电 (2)1.2.5、电池 (3)1.2.6、接地 (3)1.2.7、高温 (3)1.2.8、重量 (3)页脚内容i1.2.9、标识 (3)1.2.10 信号 (4)1.2.11 人员 (4)2、概述 (5)2.1、主要用途 (5)2.2、适用范围 (5)2.3、分类 (5)2.4、型号说明 (5)2.5、工作条件 (6)2.6、工作原理 (6)2.7、原理框图 (7)2.8、内部结构示意图 (8)2.9、主要技术指标 (10)3、包装与运输 (11)页脚内容ii3.1、包装 (11)3.2、运输 (12)4、设备安装开通流程 (13)4.1、工程勘测 (15)4.2、工程设计 (15)4.3、工程施工 (15)4.4、开箱验货 (15)4.5、硬件安装 (15)4.6、检查及上电 (16)4.7、软件安装 (16)4.8、系统开通和测试 (16)4.9、验收割接 (16)4.10、系统运行 (16)5、硬件安装 (17)页脚内容iii5.1、安装前准备 (17)5.1.1、工程方案 (17)5.1.2、站址选择 (17)5.1.3、室外安装 (18)5.2、安装工具 (19)5.3、拆箱与清点货单 (20)5.3.1、产品拆箱 (20)5.3.2、清点货单 (20)5.4、设备安装 (21)5.4.1、近端机安装组成部分如下 (21)5.4.2、安装步骤 (22)5.4.3、远端机安装(室内) (25)5.4.4、远端机立杆安装 (26)5.5、接地 (27)页脚内容iv5.6、供电系统 (27)5.7、射频电缆连接 (28)5.8、备用电池连接 (28)5.9、SIM卡插装 (28)5.9.1、SIM卡插装方法 (28)5.9.2、Modem 状态指示灯 (29)6、开通与调试 (29)6.1、直放站调试所需工具 (29)6.2、直放站开通调试流程 (31)6.2.1、天馈系统的驻波比测试 (33)6.2.2、近端机耦合器的选取 (33)6.2.3、远端机输入、输出的测试 (34)6.2.4、光纤直放站的上行噪声 (35)6.2.5、光纤直放站上下行链路平衡 (35)页脚内容v6.2.6、拨打测试 (36)6.2.7、路测 (37)7、监控软件 (38)7.1、监控软件概述 (38)7.2、软件安装环境 (38)7.3、监控软件使用 (39)7.3.1、查找正确串口 (39)7.3.2、启动监控软件 (40)7.3.3、选择设备类型 (41)7.3.4、设备状态和参数设置 (42)7.3.5、功能设置 (43)7.3.6、监控程序升级 (44)8、安泰信5011频谱仪的使用注意事项 (47)8.1、校准仪表 (47)页脚内容vi8.2、最大输入和功率显示 (47)9、安立手持频谱Spectrum Master(MS2711D)基本使用方法 (48)10、光纤直放站常见故障处理 (53)11、直放站产品型号说明 (56)页脚内容vii1、安全在安装和操作奥维光纤直放站AW900A-6002L之前,请务必仔细阅读本安全须知,认真遵守安全事项。
直放站常见问题及处理
01
直放站常见问题及分析
01
上行底噪大,主要是离基站较近,增益太
02
大。通过增益可以使底噪下降
上行底噪过大
直放站常见问题及分析
直放站常见问题及分析
基站参数调整 基站进行天线方位、载频调整(选频站) 后,使得直放站接收信号发生改变,造成直放站工作不正常。
上下行信号不平衡
导频污染主要表现为掉话和切换频繁,在室内分布系统里主要在高层建筑中容易发生这种情况。 产生导频污染的主要原应有:
信号源选取不当
信号分配不当
网络参数设置不当
3:导频污染
主要是以无线直放站作信源引入时,施主天线的安装位置不当使得选取的信号不纯净。
信号源选取不当
01
合理选用施主天线和安装位置,用方位选择性好的天线,天线的安装位置不宜太高,一般在 12层以下较好。
05
基站参数调整
06
室外直放站常见的问题有
直放站常见问题及分析
直放站常见问题及分析
输出功率不够 输出功率不够通常有以下几个原因 施主信号小 施主基站与直放站之间有阻挡 施主天线方位错 信号杂多 前端饱和(信号多但有能区分) (cdma)直放站输出功率调试时输出较大,在用户增加时,可能测试到导频功率变小
01
02
干扰基站
直放站常见问题及分析
直放站常见问题及分析
小结 室外直放站主要是问题来自于选点和调试两个方面。
三、室内分布系统工程常见问题及分析
PART . 01
01
问题的表现形式
02
主要原因
03
解决方法
主要内容
室内分布系统工程中主要有如下几类典型问题
光纤直放站在GSM网络应用中需注意的问题
光纤直放站在GSM网络应用中需注意的问题
光纤直放站是GSM网络中一个重要的部分,它的作用是对光纤信号进行放大。
在GSM网络应用中,光纤直放站的运行稳定性和信号质量对整个网络的性能和可靠性有着至关重要的影响。
因此,对于光纤直放站的应用,需要注意以下几个问题。
首先,光纤直放站需要在适宜的环境条件下进行安装。
在GSM网络应用中,光纤直放站通常需要安装在一些特殊的环境中,例如高海拔地区、寒冷地带等。
在这种情况下,需要对光纤直放站进行保温、防水等措施,以保证它的正常运行。
其次,光纤直放站需要定期维护。
由于光纤直放站的运行环境复杂,它容易受到自然因素的影响,如风、水、沙尘等等。
因此,对于光纤直放站的维护和保养至关重要。
对于光纤直放站的维护,需要按照规定进行详细的检查,包括检查输入和输出信号质量、温度、湿度等各项指标。
第三,光纤直放站需要与其他设备进行配合工作。
在GSM网络应用中,光纤直放站需要与其他设备进行配合,例如天线、调制解调器等等。
因此,在安装光纤直放站时,需要注意它与其他设备的配合,确保所有设备正常运行以及通信质量的稳定性。
最后,光纤直放站需要遵守相关法律法规。
在GSM网络应用中,光纤直放站的应用必须符合相关法规,如安全卫生法、森林法等等。
在安装光纤直放站时,需要符合相关法规,并进行必要的审批和备案手续。
总的来说,光纤直放站是GSM网络中非常重要的的环节,它的正确使用能够确保整个网络的可靠性和稳定性。
在应用光纤直放站时,需要注意环境条件、维护保养、与其他设备的配合以及遵守相关法律法规等问题,以确保整个网络的良好运行。
直放站开通调测指导
直放站设备开通调测指导2011年6月目录总则 (4)一、干线放大器 (5)1.1、干线放大器组网方式 (5)1.2、干线放大器原理 (5)1.3、干线放大器开通前准备 (6)1.4、干线放大器设备参数调试 (6)1.5、干线放大器设备指标测试 (10)1.6、干线放大器覆盖网络测试 (10)1.7、干线放大器监控开通上报 (11)1.8、干线放大器使用注意事项 (11)二、数字光纤直放站 (12)2.1、数字光纤直放站组网方式 (12)2.2、数字光纤直放站原理 (13)2.3、数字光纤直放站开通前准备 (14)2.4、数字光纤直放站设备参数调试 (15)2.5、数字光纤直放站设备指标测试 (22)2.6、数字光纤直放站覆盖网络测试 (23)2.7、数字光纤直放站监控开通上报 (23)2.8、数字光纤直放站使用注意事项 (24)三、模拟光纤直放站 (25)3.1、模拟光纤直放站组网方式 (25)3.2、模拟光纤直放站原理 (25)3.3、模拟光纤直放站开通前准备 (26)3.4、模拟光纤直放站设备参数调试 (27)3.5、模拟光纤直放站设备指标测试 (32)3.6、模拟光纤直放站覆盖网络测试 (33)3.7、模拟光纤直放站监控开通上报 (33)3.8、模拟光纤直放站使用注意事项 (34)四、无线直放站 (34)4.1、无线直放站组网方式 (34)4.2、无线直放站原理 (35)4.3、无线直放站开通前准备 (36)4.4、无线直放站设备参数调试 (37)4.5、无线直放站设备指标测试 (41)4.6、无线直放站覆盖网络测试 (42)4.7、无线直放站监控开通上报 (42)4.8、无线直放站使用注意事项 (43)五、移频直放站 (43)5.1、移频直放站组网方式 (43)5.2、移频直放站原理 (44)5.3、移频直放站开通前准备 (45)5.4、移频直放站设备参数调试 (46)5.5、移频直放站设备指标测试 (54)5.6、移频直放站覆盖网络测试 (55)5.7、移频直放站监控开通上报 (55)5.8、移频直放站使用注意事项 (56)结束语 (57)总则为方便各厂家以后工程设备开通和故障处理,特整理制定《直放站开通调测指导书》,对工程开通中的关键步骤进行详细细化说明,便于参考。
移动无线网直放站设备使用指导意见
移动无线网直放站设备使用指导意见随着4G 网络建设进入深度覆盖补盲阶段,利用直放站可低成本快速解决盲区、弱信号等覆盖问题。
但是,直放站也存在没有容量、引入噪声等缺点。
为提升投资效益,满足承载VoLTE 、数据业务、NB 、eMTC 等业务要求,应充分认识直放站在无线网络中的作用和局限性,合理使用直放站设备。
一、直放站设备情况 1、直放站性能说明光纤直放站主要分为模拟光纤直放站和数字光纤直放站,数字光纤直放站在功率、拉远距离、组网功能方面具有明显优势。
因此,集团公司统一集采数字光纤直放站用于无线网络建设。
数字光纤直放站主要系统结构如下图所示:N o d e B菊花链传输模块C F R 削峰模块D P D 数字预失真模块自动时延调整模块增益调节功能模块数字光纤直放站原理图数字直放站的原理是将接收到的射频信号进行数字化和变频处理,以中频数字信号形式在近端和远端间进行传输,在发射端再将信号还原为射频信号,因此,与模拟直放站相比,数字直放站的使用需要考虑对不同业务的支撑能力。
宏站RRU、小站、直放站比较如下表所示:2、直放站类别2017年度集团集采的直放站产品根据频段不同分为三类:800M(C/L)数字光纤直放站:支持CDMA 1X语音、EVDO数据、VoLTE、4G数据等业务及1019频点,各厂家对频段及NB业务支撑情况具体如下(入围型号均符合下表情况):..1.8G 数字光纤直放站:均支持VoLTE 、4G 数据等业务,各厂家对eMTC 业务支撑情况如下所示(入围型号均符合下表情况):2.1G 数字光纤直放站:均支持VoLTE 、4G 数据等业务,各厂家对eMTC 业务支撑情况如下所示(入围型号均符合下表情况):各厂家入围型号列表详见附录。
二、总体建设原则结合集团、省公司对于4G 无线网建设的总体思路及直放站的相关特性,直放站作为无线网络覆盖建设中的辅助手段,应遵循以下总体原则:1、适用场景:直放站主要用于解决低话务区域的覆盖质量问题,对于话务量较高或有业务发展潜力的区域仍应使用RRU等有容设备。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
机箱背面
GND
POWER
接地端口
防水头
连接地线
设备电源
连接地线
连接电源
BS
LED 指示
N型接头
指示状态描述
连接电缆线
连接耦合器
MCU-R
MODEM
设备运行状态指示,绿色/灯闪烁运行正常
监控modem状态指示,绿色/灯闪烁运行正常
POWER PD1
PD2
设备电源指示,红色/灯亮电源输入正常 光纤链路指示,红色/灯亮链路通信异常
开通需要准备的工具
1. 频谱仪 1台(要求频率范围为800MHz-1900MHz)
2. 信号发生器 1台(要求频率范围为800MHz-1900MHz) 3. 笔记本电脑 1台 4. 光功率记 1台 5. 驻波比测试仪1台 6. 测试手机 1部 7. 其他: 232测试线1条、远端机测试线1条、万用表1个、扳手1个等
山东模拟光纤直放站
监控软件设置 ---本地联机设置
在不知道近端机站点编号 的情况下,可以选择“超级控 制”功能对近端机进行查询。 近端机设备编号均为“00” “超级控制”、设备编号、通 讯方式、猫类型、串口设置完 毕后,点击“初始化”进行监 控软件与设备的通信测试。 串口 要设 置正 确并 打开
“初始化”成功后,点击“参量列表查询”。监控软件自动读取与本机设备相关 的监控参量。
50dB 耦合器
在开站中如果发现下行无法满功率输出,下行衰减为零,可以通过减少远端 机光衰减来使下行满功率输出。例如10W光纤直放站标称输出为40dBm,通过软件 查询下行衰减为零,手持频谱仪测量远端机输出端为37dBm,输出不够,则可以 减少远端机光衰减2dB,使下行输出达到满功率。
在远端机输出弱时,可以通过调整光衰减来达到 设备满功率输出的要求!
光纤链路指示,红色/灯亮链路通信异常
LD
激光器工作指示,红色/灯亮链路通信异常
山东模拟光纤直放站
远端机接口、指示灯介绍
机箱位置
接口标识
TX/RX MS
接口类型
光纤接口 N型接头
功能说明
接光纤线 连接电缆线
接线说明
光纤终端盒 室内分布
机箱底部
POWER
RS232
3 芯航空接头
5 芯航空接头
设备电源
本地监控
问题 2:为何在软件通过近端机查不到远端机的参数? 回答:1)在近端机的上位机中点击超级控制对远端机进行查询操作,导致无法 查询。 2)在近端机的从机数量选项里设置的数量与实际拓扑结构不相符,导致 无法查询。 3)在从机的远端机里没有设置对应的设备编号,导致无法查询。
山东模拟光纤直放站
常见问题
问题 3:光纤链路指示灯指示通信链路异常? 回答:1)光缆上有污渍或光缆没插到位,导致光路通信异常。 2)光收功率低于光收功率门限或无光收功率时,导致光路通信异常。
山东模拟光纤直放站
监控软件设置
注意:
1、软件中通过超级控制,近端机无法查询远端机! “超级控制”只能应用在本地连接的设备上。 当近端机与远端机光链路连接成功后,使用“超级控制”只能查询近端机,不 能查询远端机。只有近端机和远端机的站点编号设置相同时才能够通过近端机查询 远端机。近端机设备编号设置为“00”远端机设备编号依次设置为“01”、“02”、 “ 03 ”、“04”。
山东模拟光纤直放站
常见问题
问题 7:开站上报不成功或监控中心无法查询连接设备? 回答:1)SIM卡没有装好。 2)检查厂商代码,站点编号,设备编号,询设置号码,上报号码是否正确。 3)检查监控平台设置是否正确。或者将站点信息删除后重新建立。 4)通讯方式设置为短信。 5)短信网关拥堵。 6)检查设备是否输出正常。
连接至插排
连接至电脑
BS
LED 指示
挡片
备用接口
指示状态描述
POWER MCU-R
电源运行指示灯常亮正常 设备运行正常指示灯闪烁
山东模拟光纤直放站
组网模式一:一拖一
山东模拟光纤直放站
组网模式一:一拖二
山东模拟光纤直放站
组网模式一:一拖三
山东模拟光纤直放站
组网模式一:一拖四
山东模拟光纤直放站
山东模拟光纤直放站
开通前注意事项
1. 禁止空载加电! 2. 安装调试过程中禁止打开近端机机盖和远端机机门! 3. 近端机连接远端机使用光纤接口类型为两端FC/PC(黑头)的光纤! 4. 在一拖二组网方式中禁止从近端机OP1外接光耦合器连接1号远端机和 2号远 端机! 5. 在一拖三组网方式中近端机OP1光路外置光耦合器连接 1号远端机和3号远端 机, OP2光路连接2号远端机! 6. 在一拖四组网方式中近端机OP1光路外置光耦合器连接 1号远端机和3号远端 机, OP2光路外置光耦合器连接2号远端机和4号远端机! 7. 在软件中填写的从机数量要和实际的远端机数量一致! 8. 远端机的电池开关远端机指示灯的结构件中,对电池开关进行操作,无需开 远端机机门进行操作! 9. 软件中通过超级控制,近端机无法查询远端机! 10. 禁止在 MODEM带电情况下,对里面的SIM卡进行任何操作!
山东模拟光纤直放站
监控软件设置 ---设置参数设置
该页反映的是设备当前工作的基本参数
山东模拟光纤直放站
常见问题
问题 1:在一拖三的组网方式中,其中一路光路的远端机功率无法开满? 回答:由于1号远端机与3号远端机通过光耦连接,与2号远端机在增益上必然要少, 所以要通过减少1号远端机与3号远端机的光衰减来调平两光路的增益,才能 使两路光路远端机功率均开到最大。
问题 4:软件读取不到设备参数? 回答:1)确定电脑是否安装了串口驱动程序,尝试重起电脑和光纤直放站; 2)确定设备是否开机,电源工作正常。 3)测试连接线是否使用正确。
山东模拟光纤直放站
常见问题
问题 5:下行功率无输出或输出功率过低? 回答:1)检查监控单元的功放开关是否打开。 2)测量输入到BTS端口的功率是否达到预算要求 3)光尾纤连接是否正确,光接头卡槽是否对准; 4)检查设备是否射频衰减过大,导致功率输出不正常。 5) 检查输入功率是否过大或者驻波过大,导致功放烧毁。 问题 6:上行噪声电平过高干扰基站? 回答:1)上行噪声电平过高会影响到基站的接收灵敏度。 2)通过计算可以适当的增加近端机光衰减,降低上行增益,改变输出 电平值。
山东模拟光纤直放站
开通后用测试手机判断设备是否工作正常。
1、用测试手机接近室分天线1米处,手机功率显示在-30dBm左右为设备正常工作, 接收功率较低是可以判断为设备输入功率不足,需要调整下行衰减或者光衰减; 2、开通后用测试手机拨打测试,呼叫10086上线较快为正常。同时观察手机发射 功率TX值, GSM900功率等级, TX Level 5---19,对应的功率为33dBm-5dBm, 最大功率Level5=33dBm。每个等级之间是间隔2dbm.测试手机TX值较大是可以判 断为直放站上行增益不足,需要调整上行衰减; 3、由于光纤直放站将基站信号拉远,开通后看测试手机的TA值较大是位正常。 如果TA在0-2之间时,需要检查设备是否工作正常;
山东模拟光纤直放站
监控软件设置 ---网管参数设置
该页编号及电话号码根据运营商要求进行 设置
山东模拟光纤直放站
监控软件设置 ---近端机设置参数设置
1、“光路1衰减”对光链路衰减值进行设置; 2、“从机数量”根据组网设备数量进行设置;
山东模拟光纤直放站
监控软件设置 ---远端机设置参数设置
1、“光路1衰减”对光链路衰减值进行设置; 2、 “上、下行衰减值”衰减值根据覆盖情况、上下行链路 平衡原则进行设置。
山东模拟光纤直放站
产品外观
模拟光纤直放站近端机
模拟光纤直放站远端机
山东模拟光纤直放站
近端机接口、指示灯介绍
机箱位置
接口标识 SIM
接口类型 卡槽
DB9母头
功能 插SIM卡口
本地监控
说明
机箱正面
RS-232
连接至电脑
POWER
பைடு நூலகம்BAT OP1、2、3 、4
开关
开关 光纤适配器
电源开关
电池开关 接光纤线 接光纤终端盒
山东模拟光纤直放站
近端机射频输入信源强度范围及测试方法
RF 额定输入(dBm)
拓扑结构 一拖一 一拖二 一拖三
一拖四
基站 天线 基站 天线
5W ≤ -10 ≤ -10 ≤ -5
≤ -5
10W ≤ -10 ≤ -10 ≤ -5
≤ -5
耦 合 器
耦 合 器
合 路 器 10dB衰减器
BTS
频谱仪
山东模拟光纤直放站
山东模拟光纤直放站
远端机射频输出强度调整计算方法
近端机
OP1射频输出-10dBm,光输出2dBm,光纤链路衰减5dB
远端机
近端机:BS射频输入-10dBm
远端机:光接收-3dBm, BS射频输入-20dBm
由于1dB光衰引起射频2dB的衰减,所以光纤链路5dB的衰减造成射频10dB的 衰减。近端机-10dBm的射频输出达到远端机时功率为-20dBm。 对于远端机功放增益为50dB的5W(37dBm)设备而言,50-|-20|=30dBm 的设 备输出显然低于设备的额定功率,因此需要降低远端机4个光衰减值(4*2=8dB, 既提高远端机接收射频信号强度8dB)来弥补光纤链路衰减造成的远端机无法开 满的状况
近端机底噪测量
至基站耦合器 10dB耦合器 测试线 光纤
根据调试值对上行增益进行衰减,计算方式如下: 基站输出功率为43dBm,近端机接收信号强度为-5dBm 假设1:近端机的上行底噪为-70dBm, 则噪声到达近端机的电平强度 = -70 -(43 -(-5))= -118dBm 由于到达近端机底噪声必须小于-121dBm,故上行衰减值应至少设置为4dB;
