机电安装十项新技术
2010建筑业10项新技术_机电安装版
一级注册建造师继续教育（机电工程专业）
第10页
10
2010版十项新技术
1. 地基基础和地下空间工程技术 2. 混凝土技术 3. 钢筋及预应力技术 4. 模板及脚手架技术 5. 钢结构技术 6. 机电安装工程技术 7. 绿色施工技术 8. 防水技术 9. 抗震、加固与改造技术 10. 信息化应用技术
一级注册建造师继续教育（机电工程专业）
3
建筑业10项新技术形成背景介绍
• 2）奥运会、世博会、亚运会召开，建筑业新技术出现了突破性进展。
我国建设绿色奥运、科技奥运、人文奥运，“城市让生活更美好”的上海世博 会和广州亚运为契机，开发应用了大量国内外新技术，新设备、新材料、新工 艺等“四新”技术，使北京奥运、上海世博和广州亚运工程建设取得了举世瞩 目的成绩，有力的促进了中国建筑业的整体技术水平提高。
Hale Waihona Puke 一级注册建造师继续教育（机电工程专业）
第9页
9
2005版10项新技术
1. 地基基础和地下空间工程技术 2. 高性能混凝土技术 3. 高效钢筋与预应力技术 4. 新型模板及脚手架应用技术 5. 钢结构技术 6. 安装工程应用技术 7. 建筑节能和环保应用技术 8. 建筑防水新技术 9. 施工过程监测和控制技术 10.建筑企业管理信息化技术
•
3）推进建筑业10项新技术进步已是当务之急。
已纳入新技术的10项内容，在大量的应用过程中不断改进创新，其技术内涵变 化、技术指标提高、适用范围扩展，急需改版升级。 尚未纳入新技术推广范畴的新的技术创新成果，经过了成果鉴定和实际工程应 用，具有很好的社会、经济效益和推广前景，急需吐故纳新，引入新的内容。 由于建筑业10项新技术已经成为土木工程行业翘首期盼的技术活动，都希望能 够参与更新。 基于以上情况，既有建筑业10项新技术需要创新升级。
机电安装十项新技术160页PPT
2金属矩形风管薄钢板法兰连接技术
二、主要技术内容
2金属矩形风管薄钢板法兰连接技术
二、主要技术内容
角件 风管
装入角件后内外侧抹密封膏处
薄钢板法兰
法兰四角处密封
2金属矩形风管薄钢板法兰连接技术
二、主要技术内容
组合式法兰风管的法兰安装 视频：插接法兰机
矩形直风管加工流水线 视频：全自动生产线
2金属矩形风管薄钢板法兰连接技术
2金属矩形风管薄钢板法兰连接技术
二、主要技术内容
自动化流水线使用镀锌板卷材，根据风管 需要连续进行管材下料到半成品加工完成， 全部工序只需30 秒钟即可完成，实现了直风 管加工和风管配件下料的自动化。
异形风管可采用数控等离子切割设备下料， 有效节省手工展开下料的繁琐工序、操作时 间，保证了下料的准确性。设备的配套使用 实现了直风管加工和风管配件下料的自动化。
3
一般性管道 让动力性管道
由于动力性管道本身对于建筑功能的保证和影响范围都较大，为了保证整体 的利益，一般性管道应避让动力性管道。
由于弱电线路，如：电信讯号、闭路电视、计算机网络和其它建筑智能线路
4 强、弱电分开设置 等易受强电线路电磁场的干扰，因此强电线路与弱电线路不应敷设在同一个
电缆槽内。
5
电气避让 热水及蒸汽管道
2019版10项新技术
1、深基坑支护技术 2、高强高性能混凝土技术 3、高效钢筋和预应力混凝土技术 4、粗直径钢筋连接技术 5、新型模板和脚手架应用技术 6、建筑节能和新型墙体应用技术 7、新型建筑防水和塑料管应用技术 8、钢结构技术 9、大型构件和设备整体安装技术 10、企业计算机应用和管理技术
一级建造师继续教育培训 建筑业10项新技术（2019版）
建筑业10项新技术之机电安装工程技术
机电安装工程技术6.1管线综合布置技术6.2金属矩形风管薄钢板法兰连接技术6.3变风量空调系统技术6.4非金属复合板风管施工技术6.5大管道闭式循环冲洗技术6.6薄壁金属管道新型连接方式6.7管道工厂化预制技术6.8超高层高压垂吊式电缆敷设技术6.8卷扬机分段提升示意图6.9预分支电缆施工技术6.10电缆穿刺线夹施工技术6.11大型储罐施工技术6机电安装工程技术6.1管线综合布置技术1.主要技术内容管线综合布置技术是依靠计算机辅助制图手段，在施工前模拟机电安装工程施工完后的管线排布情况。
即在未施工前先根据所施工的图纸在计算机上进行图纸“预装配”，有条件的可以采用3D（三维图）直观的反映出设计图纸上的问题，尤其是在施工中各专业之间设备管线的位置冲突和标高重叠。
根据模拟结果，结合原有设计图纸的规格和走向，进行综合考虑后再对施工图纸进行深化，而达到实际施工图纸深度。
应用“管线综合布置技术”极大缓解了在机电安装工程中存在的各种专业管线安装标高重叠，位置冲突的问题。
不仅可以控制各专业和分包的施工工序，减少反工，还可以控制工程的施工质量与成本。
2.技术特点（1）快速完善施工详图设计和节点设计“管线综合布置技术”各专业的施工单位和人员提前熟悉图纸。
通过提前审图这一过程，使施工人员了解设计的意图，掌握管道内的传输介质及特点，弄清管道的材质、直径或截面大小、强电线缆与线槽（架、管）的规格、型号、弱电系统的敷设要求，清晰各楼层净高、管线安装敷设的位置和有吊顶时能够使用的宽度及高度、管道井的平面位置及尺寸，特别是风管截面尺寸及位置、保温管道间距要求、无压管道坡度、强弱电桥架的间距等等。
（2）控制各专业或各分包的施工工序管线综合布置技术在未施工前先根据所要施工的图纸进行图纸“预装配”，通过“预装配”的过程就把各个专业未来施工中的交汇问题全部暴露出来。
提前解决这些问题，为将来施工中安排施工工序打下良好基础，因此可合理安排整个工程各专业或各分包的施工穿插及顺序。
建筑业10项新技术--设备安装部分

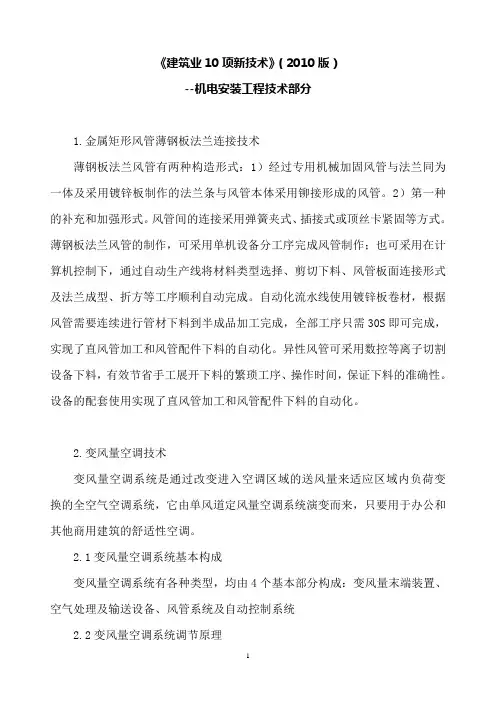

《建筑业10项新技术》（2010版）--机电安装工程技术部分1.金属矩形风管薄钢板法兰连接技术薄钢板法兰风管有两种构造形式：1）经过专用机械加固风管与法兰同为一体及采用镀锌板制作的法兰条与风管本体采用铆接形成的风管。
2）第一种的补充和加强形式。
风管间的连接采用弹簧夹式、插接式或顶丝卡紧固等方式。
薄钢板法兰风管的制作，可采用单机设备分工序完成风管制作；也可采用在计算机控制下，通过自动生产线将材料类型选择、剪切下料、风管板面连接形式及法兰成型、折方等工序顺利自动完成。
自动化流水线使用镀锌板卷材，根据风管需要连续进行管材下料到半成品加工完成，全部工序只需30S即可完成，实现了直风管加工和风管配件下料的自动化。
异性风管可采用数控等离子切割设备下料，有效节省手工展开下料的繁琐工序、操作时间，保证下料的准确性。
设备的配套使用实现了直风管加工和风管配件下料的自动化。
2.变风量空调技术变风量空调系统是通过改变进入空调区域的送风量来适应区域内负荷变换的全空气空调系统，它由单风道定风量空调系统演变而来，只要用于办公和其他商用建筑的舒适性空调。
2.1变风量空调系统基本构成变风量空调系统有各种类型，均由4个基本部分构成：变风量末端装置、空气处理及输送设备、风管系统及自动控制系统2.2变风量空调系统调节原理变风量空调系统有两层含义：空调系统总风量可变；空调区域内末端装置的一次风送风量可变。
2.3主要技术内容1）变风量末端装置它由箱体、控制器、风速传感器、调节风阀等部件组成的机电一体化装置。
空调系统通过末端装置调节一次风送风量，跟踪负荷变化，维持室温。
2）变风量空调系统的控制与其他空调系统相比变风量系统更依赖于自动控制，由系统控制器、末端装置控制器及其他用于相互通信的BA网络构成。
3.非金属复合板风管施工技术按复合板材质的不同，非金属复合板风管主要有机制玻镁复合板风管、聚氨酯复合板风管、酚醛复合板风管、玻纤复合板风管。
复合板风管具有质量轻、美观、施工方便、效率高、不需外保温、漏风小的特点，一般在现场制作，以免损坏。
机电安装十项新技术应用
机电安装十项新技术应用—管线综合布置技术1.主要技术内容管线综合布置技术是依靠计算机辅助制图手段，在施工前模拟机电安装工程施工完后的管线排布情况。
即在未施工前先根据所施工的图纸在计算机上进行图纸“预装配”，有条件的可以采用3D（三维图）直观的反映出设计图纸上的问题，尤其是在施工中各专业之间设备管线的位置冲突和标高重叠。
根据模拟结果，结合原有设计图纸的规格和走向，进行综合考虑后再对施工图纸进行深化，而达到实际施工图纸深度。
应用“管线综合布置技术”极大缓解了在机电安装工程中存在的各种专业管线安装标高重叠，位置冲突的问题。
不仅可以控制各专业和分包的施工工序，减少反工，还可以控制工程的施工质量与成本。
2.技术特点（1）快速完善施工详图设计和节点设计“管线综合布置技术”各专业的施工单位和人员提前熟悉图纸。
通过提前审图这一过程，使施工人员了解设计的意图，掌握管道内的传输介质及特点，弄清管道的材质、直径或截面大小、强电线缆与线槽（架、管）的规格、型号、弱电系统的敷设要求，清晰各楼层净高、管线安装敷设的位置和有吊顶时能够使用的宽度及高度、管道井的平面位置及尺寸，特别是风管截面尺寸及位置、保温管道间距要求、无压管道坡度、强弱电桥架的间距等等。
（2）控制各专业或各分包的施工工序管线综合布置技术在未施工前先根据所要施工的图纸进行图纸“预装配”，通过“预装配”的过程就把各个专业未来施工中的交汇问题全部暴露出来。
提前解决这些问题，为将来施工中安排施工工序打下良好基础，因此可合理安排整个工程各专业或各分包的施工穿插及顺序。
（3）预先核算计算，应用综合支吊架。
综合支吊架的最大的优点是不同专业的管线使用一个综合支架，减少支架的使用，合理利用了空间，同时降低了成本。
只有采用管线综合布置技术才能更好地进行综合支架的选择和计算。
（4）施工动态控制由于图纸制作、处理、审核全在现场，使与机电工程有关的管理及施工人员（包括甲方、监理、总包、劳务分包等），均通过图纸对所涉及的专业内容（各专业图纸的综合图、机电样板的汇总报审图、与土建的交接图、方案附图、洽商附图、报验图及工程管理用图等）进行管理调整，及时掌握变更的状况。
机电安装工程技术(建筑业10项新技术2017版)
6 机电安装工程技术6.1 基于BIM的管线综合技术6.1.1 技术内容（1）技术特点随着BIM技术的普及，其在机电管线综合技术应用方面的优势比较突出。
丰富的模型信息库、与多种软件方便的数据交换接口，成熟、便捷的的可视化应用软件等，比传统的管线综合技术有了较大的提升。
（2）深化设计及设计优化机电工程施工中，许多工程的设计图纸由于诸多原因，设计深度往往满足不了施工的需要，施工前尚需进行深化设计。
机电系统各种管线错综复杂，管路走向密集交错，若在施工中发生碰撞情况，则会出现拆除返工现象，甚至会导致设计方案的重新修改，不仅浪费材料、延误工期，还会增加项目成本。
基于BIM技术的管线综合技术可将建筑、结构、机电等专业模型整合，可很方便的进行深化设计，再根据建筑专业要求及净高要求将综合模型导入相关软件进行机电专业和建筑、结构专业的碰撞检查，根据碰撞报告结果对管线进行调整、避让建筑结构。
机电本专业的碰撞检测，是在根据“机电管线排布方案”建模的基础上对设备和管线进行综合布置并调整，从而在工程开始施工前发现问题，通过深化设计及设计优化，使问题在施工前得以解决。
（3）多专业施工工序协调暖通、给排水、消防、强弱电等各专业由于受施工现场、专业协调、技术差异等因素的影响，不可避免地存在很多局部的、隐性的专业交叉问题，各专业在建筑某些平面、立面位置上产生交叉、重叠，无法按施工图作业或施工顺序倒置，造成返工，这些问题有些是无法通过经验判断来及时发现并解决的。
通过BIM技术的可视化、参数化、智能化特性，进行多专业碰撞检查、净高控制检查和精确预留预埋，或者利用基于BIM技术的4D施工管理，对施工工序过程进行模拟，对各专业进行事先协调，可以很容易的发现和解决碰撞点，减少因不同专业沟通不畅而产生技术错误，大大减少返工，节约施工成本。
（4）施工模拟利用BIM施工模拟技术，使得复杂的机电施工过程，变得简单、可视、易懂。
BIM4D虚拟建造形象直观、动态模拟施工阶段过程和重要环节施工工艺，将多种施工及工艺方案的可实施性进行比较，为最终方案优选决策提供支持。
机电安装工程技术（建筑业10项新技术2017版）
机电安装⼯程技术（建筑业10项新技术2017版）6 机电安装⼯程技术6.1 基于BIM的管线综合技术6.1.1 技术内容（1）技术特点随着BIM技术的普及，其在机电管线综合技术应⽤⽅⾯的优势⽐较突出。
丰富的模型信息库、与多种软件⽅便的数据交换接⼝，成熟、便捷的的可视化应⽤软件等，⽐传统的管线综合技术有了较⼤的提升。
（2）深化设计及设计优化机电⼯程施⼯中，许多⼯程的设计图纸由于诸多原因，设计深度往往满⾜不了施⼯的需要，施⼯前尚需进⾏深化设计。
机电系统各种管线错综复杂，管路⾛向密集交错，若在施⼯中发⽣碰撞情况，则会出现拆除返⼯现象，甚⾄会导致设计⽅案的重新修改，不仅浪费材料、延误⼯期，还会增加项⽬成本。
基于BIM技术的管线综合技术可将建筑、结构、机电等专业模型整合，可很⽅便的进⾏深化设计，再根据建筑专业要求及净⾼要求将综合模型导⼊相关软件进⾏机电专业和建筑、结构专业的碰撞检查，根据碰撞报告结果对管线进⾏调整、避让建筑结构。
机电本专业的碰撞检测，是在根据“机电管线排布⽅案”建模的基础上对设备和管线进⾏综合布置并调整，从⽽在⼯程开始施⼯前发现问题，通过深化设计及设计优化，使问题在施⼯前得以解决。
（3）多专业施⼯⼯序协调暖通、给排⽔、消防、强弱电等各专业由于受施⼯现场、专业协调、技术差异等因素的影响，不可避免地存在很多局部的、隐性的专业交叉问题，各专业在建筑某些平⾯、⽴⾯位置上产⽣交叉、重叠，⽆法按施⼯图作业或施⼯顺序倒置，造成返⼯，这些问题有些是⽆法通过经验判断来及时发现并解决的。
通过BIM技术的可视化、参数化、智能化特性，进⾏多专业碰撞检查、净⾼控制检查和精确预留预埋，或者利⽤基于BIM技术的4D施⼯管理，对施⼯⼯序过程进⾏模拟，对各专业进⾏事先协调，可以很容易的发现和解决碰撞点，减少因不同专业沟通不畅⽽产⽣技术错误，⼤⼤减少返⼯，节约施⼯成本。
（4）施⼯模拟利⽤BIM施⼯模拟技术，使得复杂的机电施⼯过程，变得简单、可视、易懂。
机电安装十项新技术课件
1管线综合布置技术
二、主要技术内容
3、制定整体计划和规划工作流程
制订详细的计划才使整个工作具有可操 作性和可评估性，确定人力和物力的配备。
建立具有可操作性的工作流程，因为每 个工程的性质、特点和涉及专业都不同，所 以必须根据工程自身的特性来制定工作流程。 由于管线综合平衡是中心内容，所有的工作 都是围绕管线综合平衡来扩展，所以最终的 控制和安排也主要通过管线综合平衡图来实 现。
2金属矩形风管薄钢板法兰连接技术
二、主要技术内容
自动化流水线使用镀锌板卷材，根据风管 需要连续进行管材下料到半成品加工完成， 全部工序只需30 秒钟即可完成，实现了直风 管加工和风管配件下料的自动化。
异形风管可采用数控等离子切割设备下料， 有效节省手工展开下料的繁琐工序、操作时 间，保证了下料的准确性。设备的配套使用 实现了直风管加工和风管配件下料的自动化。
机电安装工程技术之一
管线综合布置技术
1管线综合布置技术
一、国内外发展概况
国际惯例机电项目一般是由机电总承包 商全部承包，机电总承包商必须具备施工 图纸深化设计能力
要求机电总承包商在施工准备阶段熟练 应用“管线综合布置技术”进行施工图纸 深化设计、设备参数复核和选型计算。
“管线综合布置技术”是机电总承包商 必备的技术管理手段之一。
特别是3D技术的应用使得管线综合布置 技术得到了长足的发展。
1管线综合布置技术
二、主要技术内容
“管线综合布置技术” 是在未施工前先 根据所施工的图纸在计算机上进行图纸 “预装配”，有条件的可以采用3D(三维图) 直观地反映出设计图纸上的问题，尤其是 模拟出施工中各专业之间设备管线的位置 冲突和标高重叠情况。
3
一般性管道 让动力性管道
机电安装工程十项技术
通风空调安装技术的实施要点和注意事项
设备选型：选择合适的通风空调设备，确保其性能和规格符合设计要求 安装位置：确保通风空调设备的安装位置符合设计要求，避免影响其他设备的正常运行 管道连接：确保通风空调设备的管道连接紧密，避免漏气、漏水等问题 调试和验收：在安装完成后，进行调试和验收，确保通风空调设备的性能和效果符合设计要求
自动化仪表安装技术
自动化仪表安装技术的重要性：提高生产效率，降低人工成本 自动化仪表安装技术的特点：智能化、自动化、高效化 自动化仪表安装技术的应用领域：工业生产、建筑工程、交通运输等 自动化仪表安装技术的发展趋势：智能化、网络化、集成化
消防设备安装技术
消防设备的种类和 功能
安装位置和布局
安装标准和要求
验收标准和注意事 项
通风空调安装技术
通风空调系统的安装要求： 包括设备安装、管道安装、 电气安装等
通风空调系统的组成：包括 送风系统、排风系统、空气 净化系统等
通风空调系统的调试：包括 风量、风压、温度、湿度等
参数的调试
通风空调系统的维护：包括 定期检查、清洗、更换滤网
等
电梯安装技术
电梯安装前的准备工作：检查电梯井道、机房、井道底坑等是否符合设 计要求 电梯安装步骤：安装导轨、安装轿厢、安装门系统、安装控制系统等
优势：提高安装效率， 降低成本
应用场景：大型设备安 装维修、改造等
应用场景：大型设备安 装、维修、改造等
应用场景：大型设备安 装、维修、改造等
应用场景：大型设备安 装、维修、改造等
应用场景：大型设备安 装、维修、改造等
Part Five
机电安装工程十项 技术的实施要点和
注意事项
管道安装技术的实施要点和注意事项
机电安装十项新技术161页PPT
