线路防雷技术在配电线路设计中的运用

线路防雷技术在配电线路设计中的运用摘要：本文将重点探讨线路防雷技术在配电线路设计中的应用，分析了新型线路防雷技术相对于传统方法的优势,论述线路防雷技术在配电线路设计中的具体运用措施，从而验证其在提高配电线路安全性和可靠性方面的效果。

通过本文的研究，我们期望能够为电力行业工作者提供一些有益的启示，促进线路防雷技术的不断创新和完善，为配电线路的安全运行保驾护航。

关键词：线路防雷技术，配电线路设计，雷电活动，安全性，可靠性引言：雷电是一种高能量的自然现象，在雷电活动过程中释放的能量可能引发火灾、设备损坏和人身伤害，对电力设施带来巨大威胁。

配电线路作为电力供应的重要组成部分，其安全运行直接关系到电力系统的稳定性和可靠性。

因此，如何有效地防范雷电的侵害，提高配电线路的抗雷水平，一直是电力行业关注的焦点。

一、线路防雷技术在配电线路设计中的运用优势传统的防雷方法主要依赖接地保护和避雷针等 passively 型的措施，其防护范围有限且在面对高能雷电活动时效果不尽如人意。

而新型线路防雷技术，如避雷器、避雷器组合和雷电侦测装置等，采用了先进的技术原理，能够更加主动地探测和吸收雷电能量，有效地降低雷电侵害的风险。

这些技术能够快速响应雷电击打，将雷电能量导入地下或其他安全区域，从而保护线路设备和供电系统免受雷击的损害。

并且，雷电活动可能导致线路设备的瞬时故障或长期损伤，进而造成供电中断或质量下降。

而采用了新型线路防雷技术后，不仅能够有效地减少设备损坏和故障，还能够降低因雷电引起的线路停电次数，显著提升供电系统的可靠性。

这对于一些对供电稳定性要求较高的场所，如医院、通信基站、工业生产等，尤为重要。

二、线路防雷技术在配电线路设计中的运用措施1、考虑环境因素与地形特点不同地区雷电活动的频率和强度存在显著差异，一些地区可能频繁遭受雷电袭击，而另一些地区则相对较少。

因此，在配电线路设计之前，设计师应该对当地的雷电活动情况进行详尽的调研，从而为防雷措施的选择提供科学依据。

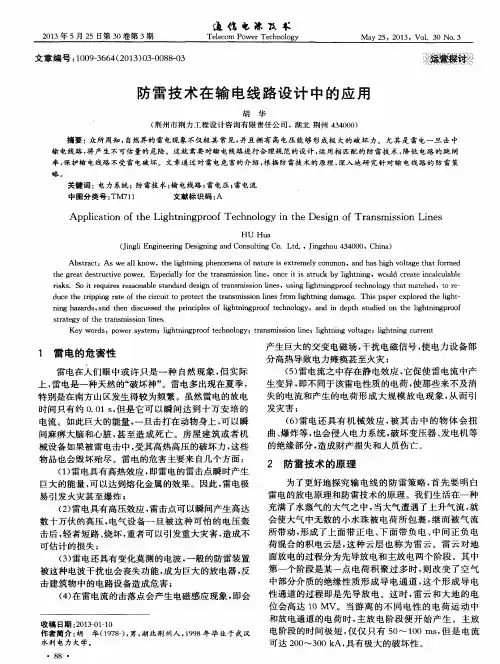

防雷技术在输电线路设计中的应用

ＨＵＨｕａ
（ＪｉｎｇｌｉＥｎｇｉｎｅｅｒｉｎｇＤｅｓｉｇｎｉｎｇａｎｄＣｏｎｓｕｌｔｉｎｇｏ．ＬＣｔｄ．，Ｊｉｎｇｚｈｏｕ４３４０００，Ｃｈｉｎａ）
略。
关键词：电力系统；防雷技术；输电线路；雷电压；雷电流中图分类号：ＴＭ７１１文献标识码：Ａ
ＡｐｐｌｉｃａｔｉｏｎｏｆｔｈｅＬｉｇｈｔｎｉｎｇｐｒ０ＯｆＴｅｃｈｎｏｌｏｇｙｉｎｔｈｅＤｅｓｉｇｎｏｆＴｒａｎｓｍｉｓｓｉｏｎＬｉｎｅｓ
通镌电．潦
２０１３年５月２５日第３０卷第３期
术
Ｍａｙ２５，２０１３，Ｖｏ１．３０Ｎｏ．３
ＴｅｌｅｃｏｍＰｏｗｅｒＴｅｃｈｎｏｌｏｇｙ
文章编号：１（）（）９ — ３６６４（２０１３）０３ — ００８８ — ０３
防雷技术在输电线路设计中的应用
胡华
（荆州市荆力工程设计咨询有限责任公司，湖北荆州４３４０００）摘要：众所周知，自然界的雷电现பைடு நூலகம்象不仅极其常见，并且拥有高电压能够形成极大的破坏力。尤其是雷电一旦击中
Ａｂｓｔｒａｃｔ：Ａｓｗｅａｌｌｋｎｏｗ，ｔｈｅｌｉｇｈｔｎｉｎｇｐｈｅｎｏｍｅｎａｏｆｎａｔｕｒｅｉｓｅｘｔｒｅｍｅｌｙｃｏｍｍｏｎ，ａｎｄｈａｓｈｉｇｈｖｏｌｔａｇｅｔｈａｔｆｏｒｍｅｄｔｈｅｇｒｅａｔｄｅｓｔｒｕｃｔｉｖｅｐｏｗｅ￣Ｅｓｐｅｃｉａｌｌｙｆｏｒｔｈｅｔｒａｎｓｍｉｓｓｉｏｎｌｉｎｅ，ｏｎｃｅｉｔｉｓｓｔｒｕｃｋｂｙｌｉｇｈｔｎｉｎｇ，ｗｏｕｌｄｃｒｅａｔｅｉｎｃａｌｃｕｌａｂｌｅ

输电线路防雷接地措施的重要性及维护探讨

输电线路防雷接地措施的重要性及维护探讨随着电力系统的不断发展和完善，输电线路的防雷接地措施越来越受到重视。

由于输电线路在各种气候条件下均需要保持稳定的运行状态，因此对于输电线路的防雷接地措施的重要性不可忽视。

本文将从防雷接地措施的必要性、影响因素和维护方法等方面展开探讨。

一、防雷接地措施的必要性1. 保障电力系统的安全运行2. 保障输电线路设备的安全性输电线路设备在雷电天气下极易受损，特别是塔架和绝缘子等部件，若遭到雷击而受损，会直接影响输电线路的正常运行。

通过有效的防雷接地措施，可以大大降低输电线路设备受雷击的风险，保障设备的安全性。

3. 保障供电可靠性对于输电线路而言，供电可靠性是其最基本的要求之一。

雷电天气可能导致输电线路的短路、烧毁等故障，而这些故障将直接影响供电的稳定性和可靠性。

加强防雷接地措施，有助于提高输电线路的供电可靠性。

1. 输电线路周围的自然环境自然环境是影响防雷接地措施效果的重要因素之一。

例如地形、植被、降雨、降雪等因素都会对输电线路的防雷接地产生一定影响。

而在严酷的自然环境下，如高寒、高温、多雨、多雪等地区，防雷接地措施的设计和维护将更加复杂和困难。

2. 输电线路的设计和建设标准输电线路的设计和建设标准也直接影响到防雷接地措施的有效性。

在设计和建设阶段，就应当考虑到当地的气候特点以及地形条件，合理设置雷电防护装置和接地设施，以保证输电线路在各种气候条件下的安全运行。

3. 防雷接地设施的维护和管理对于已建成的输电线路，接地设施的维护和管理也直接关系到防雷接地措施的有效性。

只有定期进行接地设施的检测、维护和修复工作，才能保证防雷接地措施的有效性。

2. 加强接地系统的管理对于接地系统，必须加强其管理工作。

建立健全的接地设施档案和管理制度，对接地设施的建设、维护、管理等方面进行规范和监督，确保接地设施的安全稳定运行。

3. 加强人员培训加强相关人员的防雷接地知识培训，提高其对防雷接地措施的认识和理解，加强对防雷接地设施的维护和管理工作，提高接地设施的维护水平。

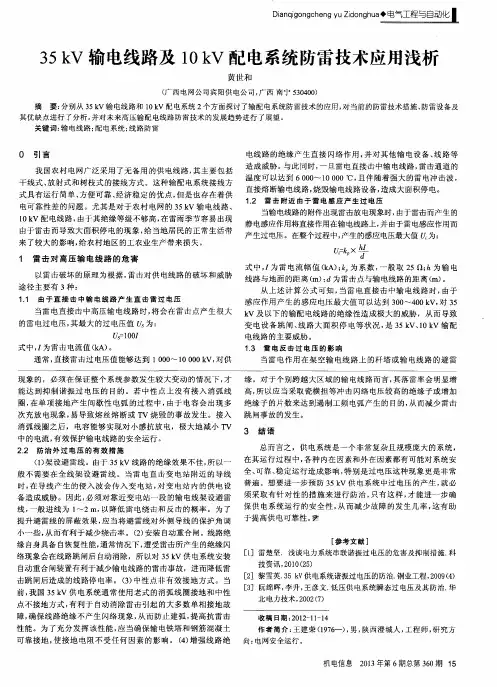

35kV输电线路及10kV配电系统防雷技术应用浅析

由于雷击而导致大面积停电的现象，给当地居民的正常生活带
当输电线路的附件出现雷击放电现象时，由于雷击而产生的静电感应作用将直接作用在输电线路上，并由于雷电感应作用而产生过电压。在整个过程中，产生的感应电压最大值为：
×
来了较大的影响，给农村地区的工农业生产带来损失。
１雷击对高压输电线路的危害
式中，，为雷电流幅值（ｋＡ）；Ｊｊ｝。为系数，一般取２５Ｑ；ｈ为输电以雷击破坏的原理为根据，雷击对供电线路的破坏和威胁线路与地面的距离（ｍ）；ｄ为雷击点与输电线路的距离（ｍ）。途径主要有３种：从上述计算公式可知，当雷电直接击中输电线路时，由于
现象的，必须在保证整个系统参数发生较大变动的情况下，才缘。对于个别跨越大区域的输电线路而言，其落雷率会明显增能达到抑制谐振过电压的目的。若中性点上没有接入消弧线高，所以应当采取瓷横担等冲击闪络电压较高的绝缘子或增加圈，在单项接地产生间歇性电弧的过程中，由于电容会出现多绝缘子的片数来达到遏制工频电弧产生的目的，从而减少雷击次充放电现象，易导致熔丝熔断或Ｔｖ烧毁的事故发生。接入跳闸事故的发生。消弧线圈之后，电容能够实现对小感抗放电，极大地减小Ｔｖ中的电流，有效保护输电线路的安全运行。
其优缺点进行了分析，并对未来高压输配电线路防雷技术的发展趋势进行了展望。关键词：输电线路；配电系统；线路防雷

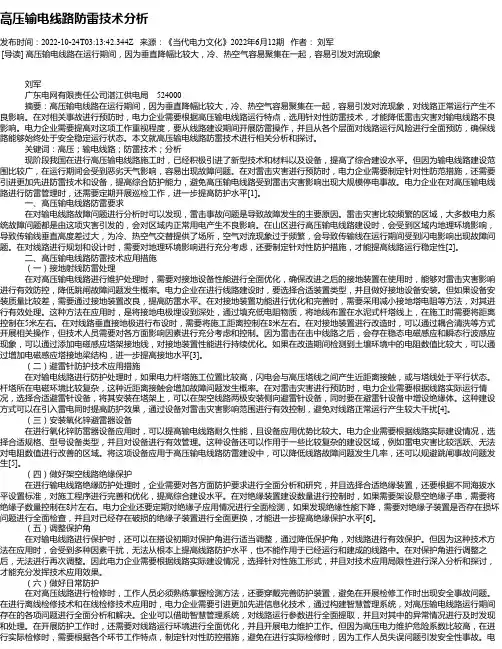

高压输电线路防雷技术分析

高压输电线路防雷技术分析发布时间：2022-10-24T03:13:42.344Z 来源：《当代电力文化》2022年6月12期作者：刘军[导读] 高压输电线路在运行期间，因为垂直降幅比较大，冷、热空气容易聚集在一起，容易引发对流现象刘军广东电网有限责任公司湛江供电局 524000摘要：高压输电线路在运行期间，因为垂直降幅比较大，冷、热空气容易聚集在一起，容易引发对流现象，对线路正常运行产生不良影响。

在对相关事故进行预防时，电力企业需要根据高压输电线路运行特点，选用针对性防雷技术，才能降低雷击灾害对输电线路不良影响。

电力企业需要提高对这项工作重视程度，要从线路建设期间开展防雷操作，并且从各个层面对线路运行风险进行全面预防，确保线路能够始终处于安全稳定运行状态。

本文就高压输电线路防雷技术进行相关分析和探讨。

关键词：高压；输电线路；防雷技术；分析现阶段我国在进行高压输电线路施工时，已经积极引进了新型技术和材料以及设备，提高了综合建设水平。

但因为输电线路建设范围比较广，在运行期间会受到恶劣天气影响，容易出现故障问题。

在对雷击灾害进行预防时，电力企业需要制定针对性防范措施，还需要引进更加先进防雷技术和设备，提高综合防护能力，避免高压输电线路受到雷击灾害影响出现大规模停电事故。

电力企业在对高压输电线路进行防雷管理时，还需要定期开展巡检工作，进一步提高防护水平[1]。

一、高压输电线路防雷要求在对输电线路故障问题进行分析时可以发现，雷击事故问题是导致故障发生的主要原因。

雷击灾害比较频繁的区域，大多数电力系统故障问题都是由这项灾害引发的，会对区域内正常用电产生不良影响。

在山区进行高压输电线路建设时，会受到区域内地理环境影响，导致传输线垂直高度差过大，为冷、热空气交替提供了场所，空气对流现象过于频繁，会导致传输线在运行期间受到闪电影响出现故障问题。

在对线路进行规划和设计时，需要对地理环境影响进行充分考虑，还要制定针对性防护措施，才能提高线路运行稳定性[2]。

架空输电线路雷击模型及防雷应用

架空输电线路雷击模型及防雷应用摘要：在架空输电线路的雷击处理方面，由于雷电情况出现的未知性、不稳定性和复杂性，使得对于线路的维修和防护方面产生较大的困难。

因此，本文将在对雷电现象的分析基础上，对架空输电线路的防雷措施进行全面分析，并通过建立架空输电线路雷击模型进行验证。

关键词：架空输电线路雷击模型防雷应用1架空输电线路雷击情况概述架空输电线路作为我国重要的配电线路，在电能的传输和对用户电能的分配方面具有重要作用。

由于中压等级的配电网络数量巨大，通常情况下不会全线架设避雷线，因而在线路运行中其遭受雷击的几率较高，尤其是在山区和多雷区的复杂地形区域。

在输电线路雷击放电以及雷电压、雷电流形成原理的基础上，对架空输电线路的防雷措施进行全面分析，并通过建立架空输电线路雷击事故模型进行验证。

1.1架空输电线路雷击放电原理分析一般情况下，人们认为当雷云中的电荷受到热气流影响时，当遇到稀薄的空气时就会发生即时性的冷凝变化，进而形成放电过程，也就是我们所说的放电原理[1]。

除此之外，雷云与雷云、雷云与地点之间也能形成放电现象。

1.2雷电参数在研究雷击情况时，必须要对雷电参数有所了解，这是工程设计和电压计算的首要前提。

雷电参数有雷电流特性、雷暴日、地面落雷密度三个方面，其中雷电流特性本身又分为波头、波长、幅值三个重要参数。

雷暴日参数是指在多年数据的统计下，根据雷暴日出现的雷暴小时和雷暴天数而进行定义并用来判断所处区域少雷、多雷的有效依据。

雷暴日的分布情况和不同的地理位置有关[2]。

在陆地、山区、气候条件炎热潮湿的地区发生雷击情况的几率较大，在海洋、平原发生雷击情况的几率相对较少。

雷暴日的定义为在一定的时间内（一个小时或者24小时）之内，出现雷声，就可以将其定义为雷暴小时和雷暴日，雷暴日雷击压力的大小是雷暴小时的三倍。

从全球各地区的雷暴日统计图来看，雷电活动最活跃的地区为赤道，平均活跃时间为100到150日，最长活跃期可超过300日。

线路避雷器在输电线路防雷中的应用

线路避雷器在输电线路防雷中的应用一、背景输电线路作为电力系统的重要组成部分，其稳定运行对于保障电网的安全、经济、可靠至关重要。

然而，雷电天气的频繁发生给输电线路带来了十分严峻的挑战。

传统的雷电防护措施主要是在杆塔或其他设备上通过装置避雷针等来引导雷电放电，保护输电线路不受雷击。

但是这种办法存在着引导效率不高、装置易损坏等问题。

因此，线路避雷器应运而生。

二、线路避雷器的原理线路避雷器是一种在输电线路上安装的附加设备，其主要作用是提高输电线路的抗雷击能力。

避雷器的工作原理是将雷电信号引导到避雷器上，通过避雷器内部特殊的电气环路将雷电信号隔离消除。

线路避雷器主要由电极、闸刀、电气环路、绝缘支持器等组成。

当避雷器的电气环路遭受雷电冲击时，避雷器内部会产生一个非常短的瞬时高电压，并随即引导雷电电流流入地中。

三、线路避雷器的分类根据使用场所的不同，线路避雷器可以分为柱式避雷器和挂式避雷器两种。

其中柱式避雷器主要应用于大型的输电线路，而挂式避雷器则主要适用于小型的线路。

这两种避雷器的结构和性能差别较大，在具体应用时需要根据实际情况进行选择。

四、线路避雷器的应用在实际的输电线路建设中，线路避雷器被广泛应用。

在大型的高电压输电线路上，线路避雷器的电气性能得到了较好的验证。

避雷器的应用可以对输电线路的性能提高有很大的帮助，在保证传输能力和稳定性的同时，避免了雷电天气对线路的影响。

避雷器可以不仅可以减少线路的停运次数，而且可以提高设备的可靠性，降低维修费用。

通过安装合适的避雷器，可以降低输电线路运行的风险，提高电网的安全性与稳定性。

因此，避雷器的应用前景很广泛，逐渐成为了电力系统重要的组成部分。

五、避雷器的盲点虽然线路避雷器有很多优点，但是其本身也存在一些盲点。

比如，避雷器的灵敏度对于雷电信号的响应程度有一定要求，只有在雷电信号强度较大时才能正常工作。

因此，如果升高线路避雷器的响应灵敏度，会使避雷器本身的性能得到提高，但也可能明显地增加其成本。

输电线路防雷技术的研究及应用

输电线路防雷技术的研究及应用发布时间：2023-02-23T07:01:18.174Z 来源：《新型城镇化》2023年1期作者：任洁[导读] 输电线路的安全运营不仅能为我国的市场经济发展提供保障，还能为国民的日常生活提供保障。

江苏金智科技股份有限公司江苏省南京市 211100摘要：输电线路的安全运营不仅能为我国的市场经济发展提供保障，还能为国民的日常生活提供保障。

输电线路一般都铺设在空中，使得雷击成为影响输电线路安全运营的重要因素。

因此，在输电线路设计中需要应用防雷技术，避免雷雨天气对输电线路造成损害，影响电源的正常供应和社会生活生产。

文章首先阐述了传统防雷技术的效果和输电线路遭受雷击的基本情况，然后提出了输电线路防雷技术的应用重点及改进措施，为防雷技术在输电线路设计中的应用提供参考。

关键词：防雷技术；输电线路；线路设计输电线路的正常运营与社会发展息息相关，一旦出现运营故障，会导致社会发展中的很多环节停滞，进而造成严重的经济损失。

因此，相关单位要深入分析输电线路的故障原因。

经实践论证，产生输电线路故障的主要原因是雷雨天气的雷击，这使得防雷技术的应用成为输电线路发展中的一大课题。

相关部门已经在输电线路的设计中利用了防雷技术，力求最大限度地保障输电线路的安全运营，为社会经济的发展提供源源不断的电力支持。

1防雷技术防雷技术及防雷措施的合理使用，能够有效降低输电线遭受雷击后的跳闸率，目前，较常用的防雷技术及措施有7项。

1.1合理选择输电线路路径在某些区域中，由于土质电阻率小?位置较高?与地下水较近等原因较容易引雷。

架设输电线路时，应当尽量避免在易引雷地区建设杆塔；防雷建设时，对于易引雷地区也应当重点关注和建设。

1.2加强线路绝缘水平输电线进行防雷建设或改造时，可以通过增加绝缘子片数的方式来加强线路绝缘水平。

对于已处于输电状态的线路，如果绝缘水平不符合要求，必须在接地端加装一片绝缘子。

在加装一片绝缘子有困难时，可以将旧绝缘子更换为新型绝缘性能高的绝缘子，也可以达到提高线路绝缘水平的目的。

输电线路防雷技术的应用研究

但是这种情况在有山坡的地方并不适用，因为
山坡会对保护角造成一定的影响，导致原来规定的角度无法满足防雷保护的要求，这样就会增加输电线路的闪络次数增多，电网运行受到
部分雷电活跃区得到应用，通过大量的实践证
＜＜下转１０７页
Ｌ０６・电子技术与软件工程
ＥｌｅｃｔｒｏｎｉｃＴｅｃｈｎｏｌｏｇｙ＆ＳｏｆｔｗａｒｅＥｎｇｉｎｅｅｒｉｎｇ
故障是造成供电不可靠的重要原因之一，为了提高供电可靠性，降低跳闸率，必须采取科学的防
雷技术，保障输电线路的安全。主要介绍了几种有效的防雷技术在输电线路中的应用。
单相线路故障；二，一般输电线路遭遇雷电绕样就能够避免设计出的保护角比实际需求大的
和实用性。
种方法的结合分析，不仅适用于样本无规律性，而且计算方法简单，计算量小，且不会出现计算结果与定性分析不符的情况。因此，本文采用层次分析法和灰色关联度分析法相结合的方法对负荷特性影响因素进行综合量化评估分析２．２应用灰色关联度和层次分析法量化评估
，
‘
（４）灰色关联度和层次分析法是分析系统中２．２．３产生差值矩阵ｌ，Ｊ、峰谷差，优化负荷特性曲线，提高系统各影响因子关联程度的有效计算手段。利用两应用如下公式：性和经济性的目的。
‘
电措施，有必要对影响负荷特性的因素进准则、方案等层次，并在此基础之上进行定性化评估分析，并找到主要影响因素，并通和定量分析的决策方法。

浅谈架空输电线路防雷措施的应用

加了分流和对未闪络相的耦合作用，使未闪络相绝缘上的电压下降，从而提高了线路的耐雷水平。因此，对３５ｋＶ线路的
钢筋混凝土杆和铁塔，必须做好接地措施。
３新兴防雷技术和防雷措施
３．１装设消雷器
消雷器是近年来所采用的一种新型防雷直击的装置。目
关键词：防雷避雷；耦合接地；绝缘子架空输电线路是我国输电的主要方式，架空输电线路的安全运行关系到千家万户，也关系到工业的发展，关乎着国民经济发展。自然界影响架空输电线路安全运行的因素有很多，比如大风会破坏电杆的牢固，倒树会砸断输电导线，冰冻
会降低输电线路的绝缘，等等。雷电对架空输电线路的破坏
是自然界里最大的，也是最多的，而且是不可预见的。探讨架空输电线路的防雷避雷技术和措施，对保证架空输电线路的
横担等冲击闪络电压较高的绝缘子来降低雷击跳闸率。
安全运行，保证人民群众正常的生活用电和工业生产用电，都
具有十分重要的意义。
１雷雨对架空线路的威胁有那些
２．５采用中性点非有效接地方式
在我国３５ｋＶ及以下电力系统中采用中性点不接地或经
消弧线圈接地的方式。这样可使由雷击引起的大多数单相接
地故障能够自动消除，不致引起相间短路和跳闸。而在二相或三相落雷时，由于先对地闪络的一相相当于一条避雷线，增

浅谈线路避雷器在输电线路防雷中的应用效果

关键词：输电线路；线路避雷器；雷击；效果
１前言
根据实际运行经验，输电线路出现的故障５０％以上是由雷电所导致的。为了避免输电线路的雷击故障，往往采用各种各样的防雷措施，主要有：架设耦合地线；架设避雷线；减小杆塔接地电阻；提高线路的绝缘水平等各种相关措施，在一定程度上取得了防雷效果。但是一般的防雷保护措施不能有效地降低线路雷击跳闸率，绕击雷对线路造成的影响、有些高土壤电阻率的线路杆塔及线路雷击区防雷问题，仍然没有能够找到相对好的解决方法。
— —
当塔顶电位ｕ．与导线上的感应电位ｕ的差值超过绝缘子串一半的放电电压的时候，就会发生由塔顶到导线的闪络。即ｕｔ－ｕ１＞ｕ，如若考虑线路工频电压幅值Ｕ的作用，则是ｕ一ｕ，＋ｕ＞ｕ。所以，线路的抗雷效果主要与４个因素有关：线路绝缘子的一半放电电压、雷电流的强度、有或无架空地线和塔体的冲击接地电阻。总的来说，线路的一半放电电压是不变的，地理位置和大气条件与雷电流强度相关，没有装避雷器时，提高输电线路耐雷水平主要是采用降低塔体的接地电阻的方法，在山区降低接地电阻是很难办到的，这也就导致了输电线路屡遭雷击。装上避雷器之后，当输电线路受到雷击时，雷电流的流向就会与原来不同，一部分经过塔体进入大地，另一部分雷电流则通过避雷线进入相邻的杆塔，当雷电流的大小超过一定数值之后，避雷器就会参与分流。使得绝大部分的雷电流流入导线当中，再传播到相邻杆塔之中。雷电流在流经导线和避雷线的时候，导线之间存在的电磁感应作用将会分别在避雷线与导线上产生耦合分量。由于避雷器的分流的数值超过从避雷线中分流出来的雷电流的数值，这种分流的耦合作用将会导致导线电位上升，从而导致塔顶和导线之间的电位差低于绝缘子串的闪络电压，绝缘子不会发生闪络，所以，线路避雷器的钳电位作用是相当好的，这也是线路避雷器防雷工作的显著特点。从图１中不难发现，线路避雷器对防雷效果是十分显著的。

浅谈输电线路防雷中线路避雷器的应用

／Ｒ。 ÷ ／ｄ，（１）
在上述计算公式中，Ｉ表示的是雷电电流值，Ｒｄ表示的是输电杆塔的冲击接地电阻值，而Ｌｄｉ以及ｄｔ均表示的是雷击输电杆塔的暂态分量情况。在雷电作用的袭击下，如果输电线路中输电杆塔的塔顶电位值和输电线路导线上的感应电位值的差值超过输电线路中绝缘子串的５０％放电电压值时，雷电作用就会对于输电线路的安全稳定供电造成一定的影响，容易发生从输电杆塔的塔顶到输电线路导线部分的闪络问题，如果对雷电造成的输电杆塔塔顶与导线之间的闪络问题分析中，考虑输电线路中工频电压幅值的影响作用时，造成输电线路杆塔塔顶与导线之间闪络发生的情况，则为输电杆塔塔顶电位值和导线上的感应电位值差值，在与输电线路工频电压幅值之和大于输电线路中绝缘子串５０％的放电电压值时，就会发生
提高输电线路绝缘水平等输电线路防雷措施的积极防雷作用特征，而且对于特殊环境条件下输电线路的防雷安全保护实现，也有着积极的作用和意义，在国内外输电线路安装与防雷设计中的应用十分广泛和普遍。１．１雷电在输电线路的作用影响分析通常在输电线路供电运行过程中，雷电作用袭击输电杆塔时，一部分雷电电流会通过避雷线流人到相邻的输电杆塔中，而另一部分雷电电流则会经过输电线路杆塔流入到地面中，这时输电杆塔的接地电阻会呈现一个暂态电阻的特征，对于输电杆塔中的这种暂态电阻特征的接地电阻，多是使用冲击接地电阻来进行暂态电阻特征的表示实现。其中，在雷电电流袭击输电杆塔过程中，输电杆塔的塔顶电位会迅速的提升，对这种迅速提升的电位值，可以通过下列公式（１）进行计算表示。

输电线路防雷保护应用

浅谈输电线路防雷保护的应用摘要：雷电是一种很不规律的自然现象，随着人们经济生活的迅速发展，雷电灾害给人类带来的伤害和破坏愈来愈难以准确计算和预测。

人类在长期与之进行斗争的过程中，逐步掌握了雷电灾害的发生和危害的一些主要规律，并总结出比较完善的雷电防护经验。

笔者通过对几个典型雷击案例的分析，介绍连城县近几年来防雷减灾工作的基本情况、工作经验，对连城雷电活动规律进行研究总结，寻找适合连城地区的最佳避雷措施。

关键词：雷电；电阻；措施on the application of transmission line lightning protectionhuang kunyuanabstract: lightning is a very laws of natural phenomena, with the rapid development of economic life, people, lightning caused damage to and destruction of human beings increasingly difficult to accurately calculate and predict. humans in the long struggle with the process, and gradually mastered the lightning disasters and hazards of some of the major rules, and summed up the experience more complete lightning protection. by the author of several typical case study of lightning, even the county in recent years introduced the basic situation of mine disaster reduction work, workexperience, the pattern of lightning activity on the citylink study concluded, searching for the best lightning protection measures citylink region.keywords: lightning;resistance;measures一、常规防雷方法的分析现电力系统输电线路中，现行的防雷措施一般有以下几种：1、架设避雷线这是高压和超高压输电线路防雷保护的最基本和最有效地措施。

输电线路防雷技术的应用与研究

２．４分流方式
室内的防雷措施，可通过分流方式把室外的导线与接地线连接到合适的避雷器上，这样当出现雷击现象时，感应就会随着线路所在位置传输到避雷器中，从而把雷击对线路的危害降低到一定程度。近几年来，分流避雷技术随着现代化电子信息产业的发展而在电子设备中得到比较广泛的应用与推广，通过分流技术，闪电的电流会以分流形式在地面分布，在一定程度上能降低避雷器的电阻值（图２为进入建筑物的各种设施之间的雷电流分配方式示意图）。
２．３均压连接方法
当输电线路中没有采取高效的防雷保护措施时，一旦出现雷击现象时，下线电位就会出现不断升高现象，从而会给人员和电气设备带来伤害［３］。均压连接就是把电位导体所在的电位进行连接，以使之和接地装置有一定关联，从而能在一定程度上减少因雷电而引发的高压电位上升带来的闪络危险。
（１）输电线路雷击闪电主要由雷云放电造成，当线路杆塔有过电压通过时，其就会建立放电通道，从而使线路绝缘被击穿，这样的过电压也叫做大气过电压，通过放电通道，大地就会对雷云和电荷中的异种电荷产生感应，因此，接地装置是否完好也会在一定程度上引发雷击。（２）输电线路通常都会受到直击雷和反击雷的影响，因此制定防雷方法前应对该地主要的雷击类型有一定了解，这样才能制定出合适的防雷方法。反击雷主要和杆塔接地电阻及绝缘强度有关，其通常发生在绝缘弱相，对于反击雷过电压的预防，主要把杆塔接地电阻降低到一定程度，并提高绝缘能力即可。当避雷线中有雷电绕过时，就会击中导线，从而会产生雷过电压，主要在两边相发生，其主要和线路防雷保护装置、雷电流幅值、地形及杆塔高度有关。预防绕击雷过电压的常见措施是安装避雷器，把避雷线保护角减少到一定程度［。总之，很多因素都有可能会引发雷击，因此，只有经过实地考察才能根据雷击类型及其产生因素而采取相应的防雷措施。

浅论输电线路受雷击原因与防雷技术应用

施？文作者根据多年工作经验，对防雷的机理进行了分析，出防雷的基本思路，本针指一方面是尽量避免雷击的发生；另一方面在雷击不可避免的情况下，量降低外绝缘上承受的过电压。由此思路提出相应的防雷措施，降低杆塔尽并如
路密度，大增加了线路被击中的机率。大（）电活动频繁，２雷一般年平均雷暴日少于１ｄ的５
地区为少雷区，过４ｄ的为重雷区。尤其在南方沿海超０
（）塔接地电阻值偏大，５杆当雷击杆塔（地线），或时
（）路的绝缘水平不高，雷水平相对较低。４线耐因为
防污的需要，合成绝缘子被大规模应用于输电线路，但
下进行的，当地线太长时，击过程杆塔和接地线的而雷
附加电感值可能很大，电过电压的暂态分量Ｌｄ／ｔ雷．ｉ使ｄ杆塔顶部电位大大提高，反而更易造成绝缘子闪络雷击故障就具有以上特征，ｌｋ
接地电阻、高线路绝缘水平、小线路地线保护角、提减架设耦合地线等防雷措施与各位专家学者共同探讨。
关键词：电线路；输雷击原因；雷；术防技
架空输电线路是电力网及电力系统的重要组成部
分。由于它暴露在旷野之中，出地面十几米乃至几十高米，故极易受到外界的影响和损害，中最主要的一个其方面是雷击。雷击导致的跳闸障碍往往造成巨大的经济

输电线路防雷措施应用分析

ｌ０
ｌ输电线路运行状况及雷电活动对其运行的影响
因为地理位置、气候条件、纬度存在差异，管理水平不同，我国各地区的输电线路受雷击跳闸情况存在很大的差别，不同年份情况也有所不８黼礴鞠黼辍黼黼黼疆鞠蕊鞠鳃鳃蠲黜翳骚掰就近些年数据来看，我国广东省南部，华北、东北部分地区出现输电Ｔ麟黼辍斌踊礴鞠蠲黼蕊豳Ｉ耀灞瞄麟鳃躁骚６黼龉黼魈嬲黼黼豳鳃黼麟鳃豳龋豳Ｉ髑目圈圈麓鞠圈线路常年受到雷击、闪污情况较多，安徽皖南山区线路受雷击相对较多。５鼎誓暖踊口口＿＿目 ■啊日磷躜蕊凝掰嬲璐糊霞疆疆豳黼目暖对于雷电高发地区，尤其要做好输电线路的防雷措施，减少雷电对于输黼黼蕊鞠黼勰磷鳃瞄鳃龋疆电线路和电力设备带来的损害『１＿。：凝蹦豳礤鞠磷龋豳疆目融瞬隧霹耀：鞠躐躐豳蠲ｌ目麟礤鳃疆豳安徽省电网截至２００８年８月，２２０ｋＶ输电线路长度近７６００ｋｎ，ｉ：嘲黼勰勰磷麟鼢瓣蕊蹦鼎瓣穗鼎嘲隔躏２００８年１～８月，因雷击跳闸ｌ０条，疑似雷击跳闸３条，比上一年跳闸次数有所增多。对比国家电网公司２００５年发布施行的《输电线路运行规范（试行）》中规定的线路雷击跳闸率（归算至４０个雷暴日），安徽省２２０ｋＶ图１２００８年雷击跳闸月份分布线路跳闸率略低于运行规范规定的０＿３ｌ５次／百ｋｍ・年的标准日。安徽省地形地貌南北差异大，西南高、东北低，水系复杂。长江、淮河２雷电对输电线路的危害横贯全省，将安徽划分为淮北平原、江淮丘陵、皖南山区三块自然区域。２．１雷电淮河以北地势坦荡辽阔，为华北平原的一部分；江淮之间丘陵山岗逶迤雷电是一种伴有闪电和雷鸣的自然现象，大地感应电荷建立一个电

浅谈10kV输电线路设计中防雷措施及应用

浅谈10kV输电线路设计中防雷措施及应用随着社会的发展，电力需求日益增长，输电线路成为了电力系统中不可或缺的一部分。

天气变化不确定因素增多，雷击事故也屡有发生，为了保障输电线路的正常运行，防雷措施显得尤为重要。

本文将就10kV输电线路设计中的防雷措施及应用进行浅谈。

一、防雷措施1. 接地装置接地装置是输电线路防雷的基本措施之一。

在10kV输电线路设计中，需要对导线、杆塔、变压器等设备进行良好的接地设计。

接地装置的作用主要是将雷电流引入地下，减小雷电流对输电线路设备的伤害。

良好的接地装置也可以起到稳定电压、提升电力系统的可靠性的作用。

2. 避雷装置避雷装置是防止雷电直接击中输电线路设备的关键装置。

在10kV输电线路设计中，应在导线、变压器等设备上设置避雷器，通过避雷器将雷电流引入到地下，保护设备免受雷击损害。

避雷装置的选择要根据地区的雷电情况和设备的特点而定，避雷装置的可靠性和稳定性是防止雷电损害的关键。

3. 防雷接地线防雷接地线是输电线路设计中的一种被动型防雷措施。

它通过将导线等设备与大地接地连接，形成躲避雷电攻击的途径，起到降低雷电损害的作用。

在10kV输电线路设计中，应根据具体情况合理设置和布设防雷接地线，确保其导电性和承载能力，提高防雷效果。

二、防雷应用1. 防雷技术针对10kV输电线路的特点和使用环境，可以采用雷电探测系统、避雷器、接地装置等多种防雷技术，以提高输电线路的防雷能力。

通过大量实验和研究，不断改进防雷技术的可靠性和稳定性，使得10kV输电线路在雷电天气下也能正常运行，保障电力系统的安全和稳定。

2. 防雷材料在10kV输电线路设计中，选择防雷材料也是至关重要的。

避雷器、防雷接地线等部件的材料质量和性能直接关系到防雷效果和设备的可靠性。

在设计中应尽量选择高质量、耐腐蚀、导电性好、抗拉强度高的防雷材料，以提高防雷设备的使用寿命和可靠性。

防雷设备的维护也是保障10kV输电线路正常运行的关键。

输电线路设计中线路防雷技术的运用

输电线路设计中线路防雷技术的运用摘要：电能是我国城市建设的支柱。

电能的稳定、安全与否直接影响着我国城市建设的质量和效率。

输电线路作为我国电力系统运输电能的重要装置，其设计的安全性直接影响着电能运输的稳定性。

但是，输电线由于受多种因素影响，经常会发生雷击事件，导致电力系统运行的不稳定。

因此，优化输电线路的防雷技术非常必要。

本文主要对输电线路中防雷技术进行了研究。

关键词：输电线路设计；防雷技术；运用输电线路在我国供电系统中发挥着重要的作用。

输电线路运行的稳定与否直接影响着供电系统电能输出的稳定与否。

输电线路在运行中很容易发生雷电事件。

一旦发生雷电事件，不仅会给人们的生命安全造成严重威胁，而且会给企业财产造成严重的损失。

所以，输电线路的防雷技术的运用非常重要。

防雷技术的运用不仅可以一定程度上减少雷击事件的发生，而且可以有效提升电力系统运行的安全性。

因此，相关企业要加强防雷技术的应用，及时的预防各种雷击事件，有效维护输电线路的安全。

一、输电线路设计中雷电形成的主要原因分析（一）自然因素导致雷电发生自然环境是造成输电线路雷电事件的重要因素之一。

由于供电需要，许多输电线路会经过一些自然条件比较差的地区。

这些地区往往地势比较崎岖，降雨量比较大[1]。

这样就一定程度上加大了输电线路遭受雷击的几率。

在进行这些地区的输电线设计时，如果相关企业不重视防雷技术的应用，会严重的加大雷击事件的发生，导致电力系统的瘫痪，从而给人们的用电带来诸多不便。

（二）线路塔杆的高度影响输电线路一般都采用悬挂的设计方式。

这些线路一般都通过塔杆进行悬挂，并且线路的塔杆一般设置在比较宽阔且人员稀少的地区。

但是，由于线路悬挂的太高，没有遮挡物，一旦出现雷电天气，塔杆就很容易遭受到雷电，导致输电线出现运行故障。

据有关数据显示，随着电网建设的逐渐加大，塔杆的需求量也逐渐的加大，很多地区塔杆的高度也变得越来越高，这样一定程度上助长了雷电事件的发生，给电力系统的稳定运行带来了诸多影响因素[2]。

线路防雷技术在输电线路设计中的应用

线路防雷技术在输电线路设计中的应用发表时间：2017-08-01T11:57:44.913Z 来源：《电力设备》2017年第11期作者：唐勃[导读] 摘要：随着我国经济的不断发展，人们和各行各业对电能的需求不断增大，电力部门为了满足人们和各行各业对电能的需求，对输电线路的规模进行了扩大。

（呼和浩特市电力勘察设计院内蒙古 010010）摘要：随着我国经济的不断发展，人们和各行各业对电能的需求不断增大，电力部门为了满足人们和各行各业对电能的需求，对输电线路的规模进行了扩大。

但是电力部门在建设电力系统时因建设与运行技术原因，导致一些输电线路裸露在自然环境中，这样的情况导致输电线路非常容易遭到外力破坏，如果再出现比较强的雷电现象可能使输电线路存在一定的安全隐患，并且使输电线路无法正常供电，为此在设计输电线路时需要对防雷技术有足够的重视。

关键词：防雷技术；输电线路；设计；实践应用雷电现象在我们生活中非常常见，通常情况下雷电具有很高的电压，如果雷电击中输电线路将会出现非常严重的安全隐患。

为了最大程度地减少安全隐患出现，我国电力部门需要对输电线路进行合理设计，并且采用正确的防雷技术，以减少输电线路出现雷击跳闸的现象，减少雷电现象对输电线路的破坏。

此篇文章对雷电的危害、防雷技术的原理进行了介绍，之后对防雷技术在输电线路设计中的实践应用进行了阐述。

1雷电对输电线路的危害在春、夏季发生雷电现象的次数较多，雷电的放电时间仅有0.01s，但是雷电在一瞬间的电流最高可以达到20万A以上，如此大的电流打在任何建筑物或者人体上都会带来很强的破坏性，雷电现象对处于高山上的输电线路有着严重的危害。

下面对雷电对输电线路的危害进行介绍。

第一，雷电的高热效应对输电线路的危害。

雷电在放电过程中打到输电线路上，雷电的高热效应就会瞬间转化成数十万安培的电流，此时雷电流在输电线路杆塔上产生非常高的热能，会达到金属的融化点，输电线路杆塔上的金具导线可能出现融化的现象，严重的将会出现断线或倒杆，对电力系统的稳定运行和工业的安全生产都造成了一定的威胁。
