电气 F1201——王小辉《继电保护原理》复习资料〔课后习题选〕第一章概述1-1 什么是故障、异常运行方式和事故？电力系统运行中，电气元件发生短路、短线是的状态均视为故障状态；电气元件超出正常允许工作范围，但没有发生故障运行，属于异常运行方式，即不正常工作状态；当电力系统发上故障和不正常运行方式时，假设不及时处理或者处理不当，那末将引起系统事故，事故是指系统整体或者局部的工作遭到破坏，并造成对用户少供电或者电能质量不符合用电标准，甚至造成人身伤亡和电气设备损坏等严重后果。
故障和异常运行方式不可以防止，而事故那末可以防止发生。
1-2 常见故障有哪些类型？故障后果表现在哪些方面？常见鼓掌是各种类型短路，包括相间短路和接地短路。
此外，还有输电路线断线，旋转机电、变压器同一相绕组匝间短路等，以及由以上几种故障组合成复杂的故障。
故障后果会是故障设备损坏或者烧毁；短路电流通过非故障设备产生热效应和力效应，使非故障元件损坏或者算短使用寿命；造成系统中局部地区电压值大幅度下降，破坏电能用户正常工作，影响产品质量，破坏电力系统中各发电厂之间并联运行稳定性，使系统发生震荡，从而使事故扩大，甚至是整个电力系统瓦解。
1-3 什么是住保护、后备保护和辅助保护？远后备保护和近后备保护有什么区别？普通把反响被保护元件严重故障、快速动作于跳闸的保护装置称谓主保护。
在主保护系统失效时起备用作用的保护装置成为后备保护。
当本元件主保护拒动，由本元件另一套保护装置作为后备保护，这种后备保护是在同一安装处实现的，称为近后备保护。
远后备保护对相邻元件保护各种原因的拒动均能起到后备保护作用。
辅助保护是为了补充主保护和后备保护的缺乏而增设的简单保护。
1-4 继电保护装置的人物及其根本要求是什么？继电保护装置的任务：〔1〕自动、迅速、有选择性地将故障元件从电力系统中切除；〔2〕反响电气元件不正常运行情况，并根据不正常运行情况的种类和电气元件维护条件，发出信号。
继电保护及课程设计-第一次作业
继电保护及课程设计四、主观题(共26道小题)32.继电保护的选择性是指继电保护动作时,只能把故障元件从系统中切除无故障部分继续运行。
33.电力系统切除故障的时间包括时间和的时间。
参考答案：电力系统切除故障的时间包括继电保护动作时间和断路器跳闸的时间。
34.继电保护装置一般是由、和组成。
参考答案：继电保护装置一般是由测量比较元件、逻辑判断元件和执行输出元件组成。
35.电流速断保护的动作电流按大于本线路末端整定，其灵敏性通常用表示。
参考答案：电流速断保护的动作电流按大于本线路末端最大短路电流整定，其灵敏性通常用保护范围的大小表示。
36.中性点直接接地电网发生接地短路时，零序电流的大小和分布主要取决于变压器接地中性点的和。
参考答案：中性点直接接地电网发生接地短路时，零序电流的大小和分布主要取决于变压器接地中性点的数目和分布。
37.中性点不接地电网发生单相接地后，可继续运行，故保护一般作用于。
参考答案：中性点不接地电网发生单相接地后，可继续运行一段时间，故保护一般作用于发信号。
38.距离保护是反应的距离，并根据距离的远近确定的一种保护。
参考答案：距离保护是反应故障点到保护安装处的距离，并根据距离的远近确定动作时间的一种保护。
39. I、II、III段阻抗元件中，段元件可不考虑受振荡的影响，其原因是。
参考答案：I、II、III段阻抗元件中， III 段元件可不考虑受振荡的影响，其原因是靠时间整定躲过振荡周期。
40.纵联保护的通道主要有以下几种类型、、和。
参考答案：纵联保护的通道主要有以下几种类型电力线载波、微波、光纤和导引线。
41.高频保护通道传送的信号按其作用不同，可分为信号、信号、信号三类。
参考答案：高频保护通道传送的信号按其作用不同，可分为闭锁信号、允许信号、跳闸信号三类。
42.变压器故障的主要类型有：各相绕组之间发生的，单相绕组部分线匝之间发生的，单相绕组或引出线通过外壳发生的单相接地故障等。
参考答案：变压器故障的主要类型有：各相绕组之间发生的相间短路，单相绕组部分线匝之间发生的匝间短路，单相绕组或引出线通过外壳发生的单相接地故障等。
继电保护习题和答案

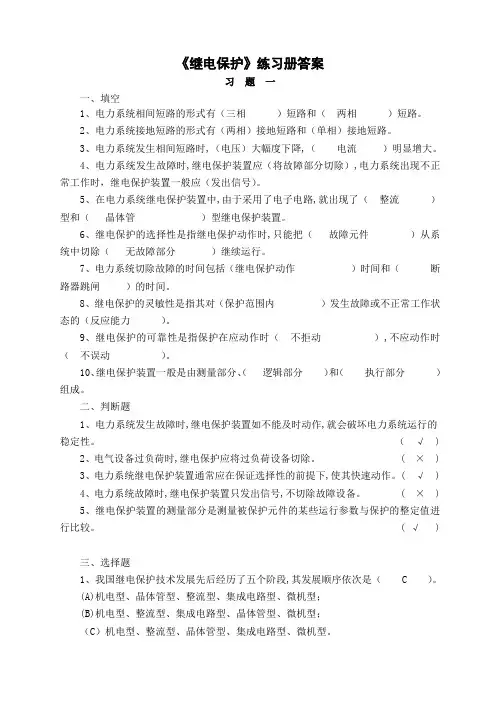

《继电保护》练习册答案习题一一、填空1、电力系统相间短路的形式有（三相）短路和（两相）短路。
2、电力系统接地短路的形式有（两相）接地短路和（单相）接地短路。
3、电力系统发生相间短路时,（电压）大幅度下降,（电流）明显增大。
4、电力系统发生故障时,继电保护装置应（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应（发出信号）。
5、在电力系统继电保护装置中,由于采用了电子电路,就出现了（整流）型和（晶体管）型继电保护装置。
6、继电保护的选择性是指继电保护动作时,只能把（故障元件）从系统中切除（无故障部分）继续运行。
7、电力系统切除故障的时间包括（继电保护动作）时间和（断路器跳闸）的时间。
8、继电保护的灵敏性是指其对（保护范围内）发生故障或不正常工作状态的（反应能力）。
9、继电保护的可靠性是指保护在应动作时（不拒动）,不应动作时（不误动）。
10、继电保护装置一般是由测量部分、（逻辑部分）和（执行部分）组成。
二、判断题1、电力系统发生故障时,继电保护装置如不能及时动作,就会破坏电力系统运行的稳定性。
（√ )2、电气设备过负荷时,继电保护应将过负荷设备切除。
( × )3、电力系统继电保护装置通常应在保证选择性的前提下,使其快速动作。
( √)4、电力系统故障时,继电保护装置只发出信号,不切除故障设备。
( × )5、继电保护装置的测量部分是测量被保护元件的某些运行参数与保护的整定值进行比较。
( √ )三、选择题1、我国继电保护技术发展先后经历了五个阶段,其发展顺序依次是（ C ）。
(A)机电型、晶体管型、整流型、集成电路型、微机型；(B)机电型、整流型、集成电路型、晶体管型、微机型；（C）机电型、整流型、晶体管型、集成电路型、微机型。
2、电力系统最危险的故障是（ C ）。
(A)单相接地； (B)两相短路； (C)三相短路。
3、电力系统短路时最严重的后果是（ C ）。
(A)电孤使故障设备损坏； (B)使用户的正常工作遭到破坏；(C)破坏电力系统运行的稳定性。
《继电保护原理》习题答案资料
《继电保护原理》（高起专）习题答案、单选题1、 D L-11/10电磁型电流继电器，当继电器线圈串联时，其最大的电流整定值为（ B ）。
（A ） 2.5 （B ） 5 （C ）7.5 （D ）102、 中性点直接接地系统，最常见的短路故障是（ D ）。
（A ）金属性两相短路 （B ）三相短路 （C ）两相接地短路 （D ）单相接地短路3、 电力系统的运行方式分为（ D ）方式。
（A ）正常运行和故障运行 （B ）最大运行和最小运行 （C ）正常运行、特殊运行 （D ）最大运行、最小运行、正常运行 4、 输电线路通常要装设（ C ）。
（A ）主保护 （B ）后备保护 （C ）主保护和后备保护 （D ）近后备和辅助保护5、 在相同的条件下，在输电线路的同一点发生三相或两相短路时，保护安装处母线相间的 残压（A ）。
（A ）相同（B ）不同（C ）两相短路残压高于三相短路 （D ）三相短路残压高于两相短路6、 一般（ A ）保护是依靠动作值来保证选择性。
（A ）瞬时电流速断（B ）限时电流速断（C ）定时限过电流7、 低电压继电器与过电压继电器的返回系数相比， （（A ）两者相同 （B ）过电压继电器返回系数小于低电压继电器 （D ）低电压继电器返回系数小于过电压继电器&电磁型过电流继电器返回系数不等于 1的原因是（（A ）存在摩擦力矩（B ）存在剩余力矩（C ）存在弹簧反作用力矩9、 输电线路相间短路的电流保护，则应装设（ D ） (D ) B 过负荷保护 ）。
（C ）大小D（D ）存在摩擦力矩和剩余保护。
（A ）三段式电流（B ）二段式电流（C ）四段式电流（D ）阶段式电流 10、 按比幅式原理构成的全阻抗继电器的动作条件是（ B （A ） > （B ）三 （C ） > （D ） > 11、 电力系统振荡时，系统中存在（ A ）分量电流。
（A ）正序 （B ）正序、负序和零序 （C ）负序和零序 （D ）正序和负序12、 影响距离保护正确动作的分支系数与网络接线方式有关，其值（ （A ）大于1 （B ）等于1 （C ）小于1 （D ）可能大于1或等于1或小于13、 线路纵联差动保护可作线路全长的（ A ）保护。
继电保护习题及答案

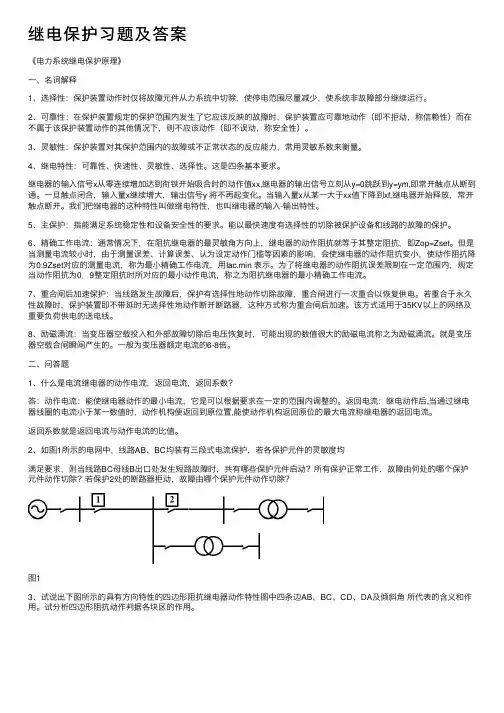

继电保护习题及答案《电⼒系统继电保护原理》⼀、名词解释1、选择性：保护装置动作时仅将故障元件从⼒系统中切除，使停电范围尽量减少，使系统⾮故障部分继续运⾏。
2、可靠性：在保护装置规定的保护范围内发⽣了它应该反映的故障时，保护装置应可靠地动作（即不拒动，称信赖性）⽽在不属于该保护装置动作的其他情况下，则不应该动作（即不误动，称安全性）。
3、灵敏性：保护装置对其保护范围内的故障或不正常状态的反应能⼒，常⽤灵敏系数来衡量。
4、继电特性：可靠性、快速性、灵敏性、选择性。
这是四条基本要求。
继电器的输⼊信号x从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号⽴刻从y=0跳跃到y=ym,即常开触点从断到通。
⼀旦触点闭合，输⼊量x继续增⼤，输出信号y 将不再起变化。
当输⼊量x从某⼀⼤于xx值下降到xf,继电器开始释放，常开触点断开。
我们把继电器的这种特性叫做继电特性，也叫继电器的输⼊-输出特性。
5、主保护：指能满⾜系统稳定性和设备安全性的要求。
能以最快速度有选择性的切除被保护设备和线路的故障的保护。
6、精确⼯作电流：通常情况下，在阻抗继电器的最灵敏⾓⽅向上，继电器的动作阻抗就等于其整定阻抗，即Zop=Zset。
但是当测量电流较⼩时，由于测量误差、计算误差、认为设定动作门槛等因素的影响，会使继电器的动作阻抗变⼩，使动作阻抗降为0.9Zset对应的测量电流，称为最⼩精确⼯作电流，⽤Iac.min 表⽰。
为了将继电器的动作阻抗误差限制在⼀定范围内，规定当动作阻抗为0．9整定阻抗时所对应的最⼩动作电流，称之为阻抗继电器的最⼩精确⼯作电流。
7、重合闸后加速保护：当线路发⽣故障后，保护有选择性地动作切除故障，重合闸进⾏⼀次重合以恢复供电。
若重合于永久性故障时，保护装置即不带延时⽆选择性地动作断开断路器，这种⽅式称为重合闸后加速。
该⽅式适⽤于35KV以上的⽹络及重要负荷供电的送电线。
8、励磁涌流：当变压器空载投⼊和外部故障切除后电压恢复时，可能出现的数值很⼤的励磁电流称之为励磁涌流。
刘学军《继电保护原理》课后答案
答：(1)当k1点短路时，根据选择性要求保护P6动作应跳开6QF,如果6QF拒动，由近后备保护P3 P5动作跳开3QF 5QF,或由远后备保护P2、P4的动作跳开2QF 4QF。
(2)当k2点短路时，根据选择性要求应由保护P2、P3动作跳开2QF 3QF,如3QF拒动，保护1动作并跳开1QF,则保护P1为无选择性动作，此时应由保护P5或保护P4动作，跳开5QF或4QF。
如果是2QF拒动，则保护P1动作跳开1QF具有选择性。
第二章:1. 1.电流互感器的极性是如何确定的？常用的接线方式有哪几种？答：(1)电流互感器TA采用减极性标示方法，其一次绕组Li —L2和二次绕组Ki—K2引出端子极性标注如图2-1 (a)所示，其中L1和K1, L2和K2分别为同极性端。
如果TA的端2-1 (b)中实线子标志不清楚，可用图2-1 ( b)所示接线测定判定出同极性端，如果用图接法U = U i—U2，则电压表U所接测定判断出同极性端，如虚线接法，则电压表U所接两个端子为异极性端。
(2)电流互感器TA常用的接线方式有完全星形接线、不完全星形(两相电流差接线和一相式接线。
U = U1+ U 2, V形)接线、两相OKIOK232-1题—1电流互感器接线示意圏6QF继电保护原理课后答案第一章：在图1-1中，各断路器处均装有继电保护装置P1〜P7。
试回答下列问题：(1)当k1点短路时，根据选择性要求应由哪个保护动作并跳开哪个断路器？如果因失灵而拒动，保护又将如何动作？(2)当k2点短路时，根据选择性要求应由哪些保护动作并跳开哪几个断路器？如果此时保护3拒动或3QF拒跳，但保护P1动作并跳开1QF,问此种动作是否有选择性？如果拒动的断路器为2QF,对保护P1的动作又应该如何评价？2. 电流互感器的10%误差曲线有何用途？怎样进行10淋差校验？答：电流互感器额定变比K TA为常数，其一次电流丨1与二次电流12，在铁芯不饱和时有l2=l i K TA的线性关系，如图2-2（a）中直线1所示。
[答案][西安交通大学]2020秋《继电保护原理》在线作业1
![[答案][西安交通大学]2020秋《继电保护原理》在线作业1](https://img.taocdn.com/s3/m/15b079f4bd64783e09122bea.png)
1.继电器按其结构形式分类，目前主要有()。
A.测量继电器和辅助继电器B.电流型和电压型继电器C.电磁型、感应型、整流型和静态型继电器D.启动继电器和出口继电器答案：C2.继电保护中，()元件是测量从被保护对象输入的有关电气量，并与已给定的定值进行比较，根据比较的结果，从而判断保护是否应该起动。
A.测量比较B.逻辑判断C.执行输出D.启动答案：A3.对动作于跳闸继电保护应满足()和可靠性四项基本要求。
A.选择性、速动性、灵敏性B.选择性、灵活性、灵敏性C.选择性、经济性、灵敏性D.灵活性、经济性、灵敏性答案：A4.最小短路电流是指()。
A.最小运行方式下的三相短路电流B.最大运行方式下的两相短路电流C.最小运行方式下的两相短路电流D.最大运行方式下的三相短路电流答案：C5.无时限电流速断保护的动作电流应按躲开()来整定。
A.下一条线路出口处通过保护的最小短路电流B.下一条线路出口处通过保护的最大短路电流C.下一条线路出口处通过保护的最大负荷电流D.下一条线路出口处通过保护的最小负荷电流答案：B6.过电流保护的两相不完全星形连接，一般保护继电器都装在()。
A.A，B两相上B.C，B两相上C.A，N两相上D.A，C两相上答案：D7.所谓功率方向继电器的潜动，是指()的现象。
A.只给继电器加入电流或电压时，继电器不动作B.只给继电器加入电流或电压时，继电器动作C.加入继电器的电流与电压反相时，继电器动作D.与电流、电压无关答案：B8.功率方向继电器常用的接线方式一般采用()。
A.90度接线方式B.60度接线方式C.30度接线方式D.20度接线方式答案：A9.单侧电源供电系统短路点的过渡电阻对距离保护的影响是()。
A.使保护范围伸长B.使保护范围缩短C.保护范围不变D.保护范围不定答案：B10.距离保护的动作时间与保护安装处至短路点之间的距离称为距离保护的()。
A.阻抗特性B.动作特性C.时限特性D.继电特性答案：C11.若方向阻抗继电器和全阻抗继电器的整定值相同，受过渡电阻影响大和受系统振荡影响大的分别是()。
15秋北航《继电保护》在线作业一 答案
北航《继电保护》在线作业一单选题多选题判断题一、单选题（共 10 道试题，共 30 分。
）1. 双绕组变压器纵差动保护两侧电流互感器的变比，应分别按两侧()选择。
. 负荷电流. 额定电流. 短路电流-----------------选择：2. 如果负载电流超前电压90°，这个负载是(). 电阻. 电容. 电感. 电阻、电感串连-----------------选择：3. 下列对线路距离保护振荡闭锁控制原则的描述，错误的是(). 单侧电源线路的距离保护不应经振荡闭锁. 双侧电源线路的距离保护必须经振荡闭锁. 35kv及以下的线路距离保护不考虑系统振荡误动问题-----------------选择：4. 在中性点不接地系统中，发生单相接地故障时，流过故障线路始端的零序电流较零序电压(). 超前90°. 滞后90°. 超前60°. 滞后60°-----------------选择：5. 方向阻抗继电器中，记忆回路的作用是(). 提高灵敏度. 消除正向出口三相短路的死区. 防止反向出口短路动作-----------------选择：6. 瓦斯保护的动作要求是(). 当变压器内部产生轻瓦斯时应瞬时动作于信号，当产生大量瓦斯时应动作于断开变压器各侧断路器. 当变压器油箱内产生瓦斯时，应立即动作于信号和跳开各侧断路器. 当变压器内部产生瓦斯时，应立即动作于跳闸-----------------选择：7. 电力系统短路时最严重的后果是(). 电孤使故障设备损坏. 使用户的正常工作遭到破坏. 破坏电力系统运行的稳定性-----------------选择：8. 保护用电流互感器二次回路接地点的正确设置方式是(). 每只电流互感器二次回路必须有一个单独的接地点. 电流互感器的二次侧只允许有一个接地点，对于多组电流互感器相互有联系的二次回路接地点应设在保护屏上. 电流互感器二次回路应分别在端子箱和保护屏接地-----------------选择：9. 谐波制动的变压器保护中设置差动速断的主要原因是(). 为了提高差动保护的动作速度. 为了防止较高的短路水平时，由于电流互感器的饱和产生谐波，高次谐波量增加，导致差动元件拒动. 保护设置的双重化，互为备用-----------------选择：10. 三段式电流保护中，保护范围最小的是(). 瞬时电流速断保护. 限时电流速断保护. 定时限过电流保护-----------------选择：北航《继电保护》在线作业一单选题多选题判断题二、多选题（共 10 道试题，共 40 分。
西交《继电保护原理》在线作业满分答案
西交《继电保护原理》在线作业试卷得分：100一,单选题1. 所谓功率方向继电器的潜动，是指（）的现象。
A. 只给继电器加入电流或电压时，继电器不动作；B. 只给继电器加入电流或电压时，继电器动作；C. 加入继电器的电流与电压反相时，继电器动作；D. 与电流、电压无关。
?正确答案：B2. 功率方向元件的接线方式是指功率方向元件与（）之间的连接方式，多采用90°接线方式。
A. 电流互感器和电压互感器；B. 电流互感器和阻抗元件；C. 电压互感器和阻抗元件；D. 电压和相角。
?正确答案：A3. 单侧电源供电系统短路点的过渡电阻对距离保护的影响是（）。
A. 使保护范围伸长；B. 使保护范围缩短；C. 保护范围不变；D. 保护范围不定。
?正确答案：B4. 参考电压（极化电压）一般可选取()或记忆电压。
A. 正序电压B. 负序电压C. 零序电压D. A相电压?正确答案：A5. 下列不属于微机型母线差动保护中常采用的抗TA饱和措施是（）。
A. TA线性区母线差动保护识别；B. TA饱和的同步识别法；C. 波形对称原理；D. TA饱和的电压识别。
?正确答案：D6. 一般来说，变压器（）时，励磁涌流最大。
A. u=0时空载合闸；B. u=um时空载合闸；C. 变压器并网时；D. 变压器负荷变化时。
?正确答案：A7. 功率方向继电器常用的接线方式一般采用（）。
A. 90度接线方式；B. 60度接线方式；C. 30度接线方式；D. 20度接线方式。
?正确答案：A8. 下列不属于三相变压器的励磁涌流的特点的是（）。
A. 任何情况下空载投入变压器，至少在两相中要出现不同程度的励磁涌流；B. 三相均为偏离时间轴一侧的非对称性涌流；C. 三相励磁涌流中有一相或两相二次谐波含量比较小，但至少有一相比较大；D. 励磁涌流的正向最大值与反向最大值之间的相位相差120°。
?正确答案：B9. 过电流保护的两相不完全星形连接，一般保护继电器都装在（）。
电力系统继电保护原理习题及答案
精心整理1、电力系统发生故障时，继电保护装置应将故障部分切除，电力系统出现不正常工作时，继电保护装置一般应发出信号。
2、继电保护的可靠性是指保护在应动作时不拒动，不应动作时不误动。
3、瞬时电流速断保护的动作电流按大于本线路末端的最大短路电流整定，其灵敏性通常用保护范围的大小来表示。
4、距离保护是反应故障点到保护安装处的距离，并根据距离的远近确定动作时间的—种保护。
5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中，方向圆阻抗继电器受过渡电阻的影响最大，全阻抗继电器受过渡电阻的影响最小。
（A）能正确动作（B）可能拒动（C）可能误动10、如图1所示的系统中，线路全部配置高频闭锁式方向纵联保护，k点短路，若A-B线路通道故障，则保护1、2将（ C ）。
（A）均跳闸（B）均闭锁（C）保护1跳闸，保护2 闭锁11、变压器的电流速断保护与( C )保护配合，以反应变压器绕组及变压器电源侧的引出线套管上的各种故障。
（A）过电流（B）过负荷（C）瓦斯12、双绕组变压器纵差动保护两侧电流互感器的变比，应分别按两侧（ B ）选择。
（A）负荷电流（B）额定电流（C）短路电流三、简答题（共32分）1、何谓主保护、后备保护？何谓近后备保护、远后备保护？(8分)答：所谓主保护是指能以较短时限切除被保护线路（或元件）全长上的故障的保护装置。
（2分）考虑到主保护或断路器可能拒动而配置的保护，称为后备保护。
（2分）当电气元件的主保护拒动时，由本元件的另一套保护起后备作用，称为近后备。
（2分） 当主保护或其断路器拒动时，由相邻上一元件的保护起后备作用称为远后备。
（2分）2、有一方向阻抗继电器，若正常运行时的测量阻抗为3.530,∠︒Ω要使该方向阻抗继电器在正常运行时不75ϕ=︒性。
如图，最大制动比res K 分）相对应的制动电流.res g I 、变压器纵差动保护中，不平衡电流产生的原因是什么？（阻抗150A =。
满足要求。
继电保护原理(高起专)习题答案
《继电保护原理》（高起专）习题答案一、单选题一、DL-11/10 电磁型电流继电器,当继电器线圈串联时,其最大的电流整定值为（ B ）。
(A) (B) 5 (C) (D)10二、中性点直接接地系统，最多见的短路故障是（ D ）。
(A)金属性两相短路(B)三相短路(C)两相接地短路(D)单相接地短路3、电力系统的运行方式分为（ D ）方式。
(A)正常运行和故障运行(B)最大运行和最小运行(C)正常运行、特殊运行(D)最大运行、最小运行、正常运行4、输电线路通常要装设（ C ）。
(A)主保护(B)后备保护(C)主保护和后备保护(D)近后备和辅助保护五、在相同的条件下，在输电线路的同一点发生三相或两相短路时，保护安装处母线相间的残压（ A ）。
(A)相同(B)不同(C)两相短路残压高于三相短路(D)三相短路残压高于两相短路六、一般（ A ）保护是依托动作值来保证选择性。
(A)瞬时电流速断(B)限时电流速断(C)按时限过电流（D）过负荷保护7、低电压继电器与过电压继电器的返回系数相较，（ B ）。
(A)二者相同(B)过电压继电器返回系数小于低电压继电器(C)大小相等(D)低电压继电器返回系数小于过电压继电器八、电磁型过电流继电器返回系数不等于1的原因是（ D ）。
(A)存在摩擦力矩(B)存在剩余力矩(C)存在弹簧反作使劲矩(D)存在摩擦力矩和剩余力矩九、输电线路相间短路的电流保护，则应装设（ D ）保护。
(A)三段式电流(B)二段式电流(C)四段式电流(D)阶段式电流10、按比幅式原理组成的全阻抗继电器的动作条件是（ B ）。
(A) ≥(B) ≤(C) ≥（D）≥1一、电力系统振荡时，系统中存在（ A ）分量电流。
(A)正序(B)正序、负序和零序(C)负序和零序(D)正序和负序1二、影响距离保护正确动作的分支系数与网络接线方式有关，其值（ D ）。
(A)大于1 (B)等于1 (C)小于1 (D)可能大于1或等于1或小于113、线路纵联差动保护可作线路全长的（ A ）保护。
《继电保护原理》第一次作业答案
你的得分：100.0完成日期：2015年05月20日19点12分说明：每道小题括号里的答案是您最高分那次所选的答案，标准答案将在本次作业结束(即2015年09月10日)后显示在题目旁边。
一、单项选择题。
本大题共20个小题，每小题2.0 分，共40.0分。
在每小题给出的选项中，只有一项是符合题目要求的。
1.电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越( )( C )A.可靠B.不可靠C.灵敏D.不灵敏2.使电流速断保护有最大保护范围的运行方式为系统( ) ( A )A.最大运行方式B.最小运行方式C.正常运行方式D.事故运行方式3.在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为( )。
( B )A.100％B.2／3C.1／3D.04.按900接线的功率方向继电器，若I J=-I c，则U J应为( ) ( B )A.U ABB.-U ABC.U BD.-U C5.电流速断保护定值不能保证( )时，则电流速断保护要误动作，需要加装方向元件。
( B )A.速动性B.选择性C.灵敏性D.可靠性6.作为高灵敏度的线路接地保护，零序电流灵敏I 段保护在非全相运行时需( )。
( D )A.投入运行B.有选择性的投入运行C.有选择性的退出运行D.退出运行7.在中性点不接地电网中采用的有选择性零序电流保护，在接地故障时，它是靠线路对地( )零序电流动作的。
( B )A.电感性B.电容性C.电阻性D.暂态8.方向阻抗继电器的最大灵敏角是可以调节的。
调节方法是改变电抗变换器DKB( ) ( D )A.原边匝数B.副边匝数C.原边线圈中的电阻大小D.副边线圈中的电阻大小9.距离II 段的动作值应按分支系数K fz为最小的运行方式来确定，目的是为了保证保护的( )。
( B )A.速动性B.选择性C.灵敏性D.可靠性10.反应相间短路的阻抗继电器采用00接线，则I J=I B-I A时，U J=( )。
电力系统继电保护1-3章习题解答
第1章绪论思考题与习题的解答1-1 什么是故障、异常运行方式和事故？它们之间有何不同？又有何联系？答：电力系统运行中，电气元件发生短路、断线时的状态均视为故障状态，电气元件超出正常允许工作范围；但没有发生故障运行，属于异常运行方式既不正常工作状态；当电力系统发生故障和不正常运行方式时，若不及时处理或处理不当，则将引发系统事故，事故是指系统整体或部分的工作遭到破坏，并造成对用户少供电或电能质量不符合用电标准，甚至造成人身伤亡和电气设备损坏等严重后果。
故障和异常运行方式不可以避免，而事故是可以避免发生。
1-2常见故障有哪些类型？故障后果表现在哪些方面？答：常见故障是各种类型短路，包括相间短路和接地短路。
此外，输电线路断线，旋转电机、变压器同一相绕组匝间短路等，以及由上述几种故障组合成复杂的故障。
故障后果使故障设备损坏或烧毁；短路电流通过非故障设备产生热效应和力效应，使非故障元件损坏或缩短使用寿命；造成系统中部分地区电压值大幅度下降，破坏电能用户正常工作影响产品质量；破坏电力系统中各发电厂之间并联运行稳定性，使系统发生振荡，从而使事故扩大，甚至是整个电力系统瓦解。
1-3什么是主保护、后备保护和辅助保护？远后备保护和近后备保护有什么区别？答：一般把反映被保护元件严重故障，快速动作与跳闸的保护装置称为主保护，而把在主保护系统失效时备用的保护称为后备保护。
例如：线路的高频保护，变压器的差动保护等。
当本元件主保护拒动，由本元件另一套保护装置作为后备保护，这种后备保护是在同一安装处实现的故称为近后备保护。
远后备保护对相邻元件保护各种原因的拒动均能起到后备保护作用，同时它实现简单、经济，因此要优先采用，只有在远后备保护不能满足要求时才考虑采用近后备保护。
辅助保护是为了补充主保护和后备保护的不足而增设的简单保护，如用电流速断保护来加速切除故障或消除方向元件的死区。
1-4 继电保护装置的任务及其基本要求是什么？答：继电保护装置的任务是自动、迅速、有选择性的切除故障元件使其免受破坏保证其它无故障元件恢复正常运行；监视电力系统各元件，反映其不正常工作状态，并根据运行维护条件规范设备承受能力而动作，发出告警信号，或减负荷、或延时跳闸；继电保护装置与其它自动装置配合，缩短停电时间，尽快恢复供电，提高电力系统运行的可靠性。
继电保护习题和答案
继电保护习题和答案《继电保护》练习册答案习题一一、填空1、电力系统相间短路的形式有（三相）短路和（两相）短路。
2、电力系统接地短路的形式有（两相）接地短路和（单相）接地短路。
3、电力系统发生相间短路时,（电压）大幅度下降,（电流）明显增大。
4、电力系统发生故障时,继电保护装置应（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应（发出信号）。
5、在电力系统继电保护装置中,由于采用了电子电路,就出现了（整流）型和（晶体管）型继电保护装置。
6、继电保护的选择性是指继电保护动作时,只能把（故障元件）从系统中切除（无故障部分）继续运行。
7、电力系统切除故障的时间包括（继电保护动作）时间和（断路器跳闸）的时间。
8、继电保护的灵敏性是指其对（保护范围内）发生故障或不正常工作状态的（反应能力）。
9、继电保护的可靠性是指保护在应动作时（不拒动）,不应动作时（不误动）。
10、继电保护装置一般是由测量部分、（逻辑部分）和（执行部分）组成。
二、判断题1、电力系统发生故障时,继电保护装置如不能及时动作,就会破坏电力系统运行的稳定性。
（√ )2、电气设备过负荷时,继电保护应将过负荷设备切除。
( × )3、电力系统继电保护装置通常应在保证选择性的前提下,使其快速动作。
( √ )4、电力系统故障时,继电保护装置只发出信号,不切除故障设备。
( × ) ( √ )三、选择题1、我国继电保护技术发展先后经历了五个阶段,其发展顺序依次是（C ）。
(A)机电型、晶体管型、整流型、集成电路型、微机型； (B)机电型、整流型、集成电路型、晶体管型、微机型；（C）机电型、整流型、晶体管型、集成电路型、微机型。
2、电力系统最危险的故障是（C）。
(A)单相接地； (B)两相短路； (C)三相短路。
3、电力系统短路时最严重的后果是（C）。
(A)电孤使故障设备损坏； (B)使用户的正常工作遭到破坏； (C)破坏电力系统运行的稳定性。
西交20秋《继电保护原理》在线作业【标准答案】
(单选题) 1: 三段式电流保护中，保护范围最小的是（）
A: 瞬时电流速断保护
B: 限时电流速断保护
C: 定时限过电流保护
正确答案: A
(单选题)2: 在大接地电流系统中，线路始端发生两相金属性接地短路时，零序方向保护中的方向元件将（）
A: 因短路相电压为零而拒动
B: 因感受零序电压最大而灵敏动作
C: 因零序电压为零而拒动
正确答案: B
(单选题)3: 跳闸出口继电器的起动电压不应超过直流额定电压的70%，也不应低于直流额定电压的（）
A: 60%
B: 50%
C: 30%
正确答案: B
(单选题)4: 变压器的电流速断保护与( )保护配合，以反应变压器绕组及变压器电源侧的引出线套管上的各种故障。
A: 过电流
B: 过负荷
C: 瓦斯
正确答案: C
(单选题)5: 单侧电源供电系统短路点的过渡电阻对距离保护的影响是（）。
A: 使保护范围伸长
B: 使保护范围缩短
C: 保护范围不变
D: 保护范围不定
正确答案: B
(单选题)6: 如果负载电流超前电压90°，这个负载是( ? ? )。
A: 电阻
B: 电容
C: 电感
D: 电阻、电感串连
正确答案: B
(单选题)7: 电力元件继电保护的选择性，除了决定于继电保护装置本身的性能外，还要求满足：由电源算起，愈靠近故障点的继电保护的故障起动值（）
A: 相对愈小，动作时间愈短。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《继电保护原理》第一次作业答案一、单项选择题。
本大题共20个小题，每小题2.0 分，共40.0分。
在每小题给出的选项中，只有一项是符合题目要求的。
1.电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越( )( C )A.可靠B.不可靠C.灵敏D.不灵敏2.使电流速断保护有最大保护范围的运行方式为系统( )( A )A.最大运行方式B.最小运行方式C.正常运行方式D.事故运行方式3.在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为( )。
( B )A.100％B.2／3C.1／3D.04.按900接线的功率方向继电器，若I J=-I c，则U J应为( )( B )A.U ABB.-U ABC.U BD.-U C5.电流速断保护定值不能保证( )时，则电流速断保护要误动作，需要加装方向元件。
( B )A.速动性B.选择性C.灵敏性D.可靠性6.作为高灵敏度的线路接地保护，零序电流灵敏I 段保护在非全相运行时需( )。
( D )A.投入运行B.有选择性的投入运行C.有选择性的退出运行D.退出运行7.在中性点不接地电网中采用的有选择性零序电流保护，在接地故障时，它是靠线路对地( )零序电流动作的。
( B )A.电感性B.电容性C.电阻性D.暂态8.方向阻抗继电器的最大灵敏角是可以调节的。
调节方法是改变电抗变换器DKB( )( D )A.原边匝数B.副边匝数C.原边线圈中的电阻大小D.副边线圈中的电阻大小9.距离II 段的动作值应按分支系数K fz为最小的运行方式来确定，目的是为了保证保护的( )。
( B )A.速动性B.选择性C.灵敏性D.可靠性10.反应相间短路的阻抗继电器采用00接线，则I J=I B-I A时，U J=( )。
( B )A.U BB.U B-U AC.U A-U BD.U A11.对于三段式距离保护，当系统振荡且振荡中心位于保护范围内时，阻抗元件的启动顺序是( )。
( B )A.Ⅰ段→Ⅱ段→Ⅲ段B.Ⅲ段→Ⅱ段→Ⅰ段C.Ⅰ、Ⅱ、Ⅲ段同时D.任意顺序12.对于双侧电源系统，由于故障时两侧电流的相位不同，如果故障点的短路电流I d滞后流过保护的电流I d1，则保护的( )。
( A )A.测量阻抗减小B.测量阻抗不变C.测量阻抗增大D.测量阻抗增大或减小13.差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对( )。
( A )A.选择性B.速动性C.灵敏性D.可靠性14.对于间接比较的高频保护，要求保护区内故障时保护动作行为不受通道破坏的影响，应该选择的间接比较信号是( )。
( C )A.允许信号B.跳闸信号C.闭锁信号D.任意信号15.相高频保护用I1+KI2为操作电流，K=6~8，主要是考虑( )相位不受两侧电源相位的影响，有利于正确比相。
( C)A.正序电流B.零序电流C.负序电流D.相电流16.高频保护基本原理是：将线路两端的电气量（电流方向或功率方向）转化为高频信号；以( )为载波传送通道实现高频信号的传送，完成对两端电气量的比较。
( C )A.微波通道B.光纤通道C.输电线路D.导引线17.如果通道遭到破坏，则区内故障时闭锁式方向高频保护的动作行为是( )。
( C )A.近故障侧跳闸B.远故障侧跳闸C.两侧均可跳闸D.两侧均不跳闸18.差动保护的稳态不平衡电流与电流互感器励磁特性密切相关；电流互感器铁芯饱和后( )增大，使不平衡电流增大。
( C )A.铁耗电流B.负载电流C.励磁电流D.二次电流19.发电机正常运行时的机端三次谐波电压总是( )中性点侧三次谐波电压。
( A )A.小于B.大于C.等于D.大于或小于20.简单滤波单元中的( )可用于削弱衰减直流分量的影响，改善付立叶算法的幅频特性。
A、B、( B )A.加减滤波单元B.相加滤波单元C.积分滤波单元D.相减滤波单元二、多项选择题。
本大题共10个小题，每小题2.0 分，共20.0分。
在每小题给出的选项中，有一项或多项是符合题目要求的。
1.电流速断保护满足继电保护四个技术性要求中的以下要求：()( ABC )A.速动性B.选择性C.灵敏性D.可靠性2.方向阻抗继电器具有动作方向性，因此，如果接错极性，则保护的动作方向将与保护规定的正方向相反，会发生以下情况：()( AB )A.正向故障误动B.反向故障拒动C.正向故障拒动D.反向故障误动3.零序电流保护的主要优点是()( ABD )A.灵敏度高B.动作时限短C.不受运行方式的影响D.不受系统振荡的影响4.具有圆特性的阻抗继电器，在整定阻抗相同时，承受过渡电阻能力由小至大排列，排在后两位的为()(AB )A.偏移阻抗继电器B.全阻抗继电器C.方向阻抗继电器5.电力系统振荡时，不受到影响的保护有() ( BCD )A.相间电流保护B.零序电流保护C.相差高频保护D.负序方向高频保护6.对于三段式距离保护，当系统振荡且振荡中心位于保护范围内时，阻抗元件的启动顺序排在后两位的是() (AB )A.距离保护Ⅱ段B.距离保护Ⅰ段C.距离保护Ⅲ段7.对于间接比较的纵联保护，间接比较信号有()( ABC )A.闭锁信号B.监频信号C.跳闸信号D.允许信号8.电流纵差保护将线路两端的电流以()之一为传送通道实现电流信号的传送。
( BC )A.微波通道B.光纤通道C.输电线路D.导引线9.在变压器励磁涌流的主要特征是，存在()( ABC )A.非周期分量B.间断波形C.二次谐波D.暂态不平衡电流10.防止励磁涌流影响的方法是()( BC )A.采用速饱和变流器B.间断角制动C.二次谐波制动D.使用TP型电流互感器三、判断题。
本大题共20个小题，每小题2.0 分，共40.0分。
1.在电抗变换器的二次绕组接入可调电阻，改变可调电阻的大小可调整电抗变换器的模拟阻抗。
( ) (正确)2.保护灵敏度过高说明保护动作越灵敏，越能可靠反应要求动作的故障或异常状态，但是在不该动作的时候容易产生误动，与选择性矛盾。
灵敏度过低或不满足要求，则在最不利于保护动作的运行方式下，保护会拒动。
( )(正确)3.电流速断保护动作值是按躲过相邻线路末端最大短路电流这一条件来整定的。
( )(错误)4.电流速断保护的特点是以动作方向保证选择性的要求。
( ) (错误)5.限时电流速断保护与下一级线路电流速断保护在定值上和时限上均要配合，若选择性不满足要求，则要与下一级线路限时电流速断保护配合。
( )(错误)6.当限时电流速断保护的灵敏系数不满足要求时，可采用过电流保护。
( ) (错误)7.在中性点不接地电网中，在并联线路上发生异地两点接地故障，为了提高供电的可靠性，电流保护的接线方式应采用三相完全星形接线。
( )(错误)8.距离Ⅲ段整定方式是：按躲过线路正常运行时的最小负荷阻抗整定，或与下一级线路距离Ⅱ、Ⅲ段配合，在灵敏性满足要求的条件下取其大者。
() (错误)9.功率方向继电器的作用是正确判断短路故障方向，保证多电源或双侧电源系统中电流保护动作的选择性。
( )(正确)10.大电流接地系统单相接地短路时保护安装处的零序电流、电压之间的相位差由被保护线路的零序阻抗角及故障点位置决定。
( )(错误)11.对于双侧电源系统，由于故障时两侧电流的相位不同，如果故障点的短路电流I d超前流过保护的电流I d1，则保护的测量阻抗减小。
( )(错误)12.区外故障时如果通道遭到破坏，则两侧的闭锁式方向高频保护均不跳闸。
( ) (错误)13.对于间接比较的纵联保护，要求保护区内故障时保护动作行为不受通道破坏的影响，应该选择的间接比较信号是允许信号。
( )(错误)14.差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对的选择性，由此保证其速动性（可以0 s 跳闸）。
( )(正确)15.变压器过励磁将引起变压器铁芯严重饱和、励磁电流大大增加，并引起变压器铁芯严重发热、变压器绕组绝缘迅速老化，因此需要单独设置、使用变压器过励磁保护。
( )(正确)16.差动保护的稳态不平衡电流与电流互感器励磁特性密切相关；电流互感器铁芯饱和后负载电流增大，使不平衡电流增大。
( )(错误)17.与发电机纵差保护保护相比，发变组纵差保护保护范围中加入了变压器，在正常运行和空载合闸时增加了暂态和稳态励磁电流部分。
( )(正确)18.发电机定子绕组的单相接地故障比较普遍。
如果接地电流在故障点引起电弧时，将使绕组的绝缘和定子铁心损坏，也容易发展成相间短路。
因此，当接地电容电流等于或大于允许值时，应装设动作于跳闸的接地保护。
( )(正确)19.为减小过渡电阻对方向阻抗继电器的影响，应考虑最大灵敏ϕlm小于短路阻抗角ϕd。
( )(正确)20.在电抗变换器的二次绕组接入可调电阻，改变可调电阻的大小可调整电抗变换器的模拟阻抗。
( ) (正确)。
