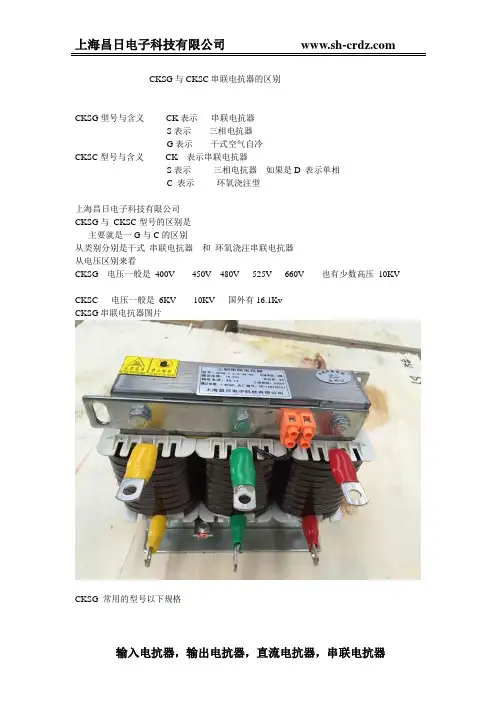

CKSG型号与CKSC串联电抗器的区别
CKSG与CKSC串联电抗器的区别CKSG型号与含义CK表示串联电抗器S表示三相电抗器G表示干式空气自冷CKSC型号与含义CK 表示串联电抗器S表示三相电抗器如果是D 表示单相C 表示环氧浇注型上海昌日电子科技有限公司CKSG与CKSC型号的区别是主要就是一G与C的区别从类别分别是干式串联电抗器和环氧浇注串联电抗器从电压区别来看CKSG 电压一般是400V 450V 480V 525V 660V 也有少数高压10KVCKSC 电压一般是6KV 10KV 国外有16.1KvCKSG串联电抗器图片CKSG 常用的型号以下规格CKSG-0.6/0.4-6CKSG-0.9/0.4-6CKSG-1.2/0.4-6CKSG-1.5/0.4-6CKSG-1.8/0.4-6CKSG-2.1/0.4-6CKSG-2.4/0.4-6CKSG-3.0/0.4-6CKSG-3.6/0.4-6CKSG-4.8/0.4-6CKSG-5.4/0.4-6CKSG-6.0/0.4-6 CKSC串联电抗器实物图CKSC常用的型号以下规格CKSC-9/10-6CKSC-12/10-6CKSC-15/10-6CKSC-18/10-6CKSC-24/10-6CKSC-27/10-6CKSC-30/10-6CKSC-36/10-6CKSC-45/10-6CKSC-48/10-6CKSC-54/10-6CKSC-60/10-6CKSC-72/10-6CKSC-90/10-6CKSC-108/10-6CKSC-120/10-6CKSC-144/10-6CKSC-180/10-6CKSC-216/10-6CKSC-360/10-6上海昌日电子科技有限公司是一家集产品研发、制造，销售服务为一体的高科技企业。
公司产品有各种高低压电抗器。
电抗器类产品有：电抗器-串联电抗器；高压串联电抗器；CKSG系列串联电抗器；CKSC高压串联电抗器；输入电抗器，输出电抗器；限流电抗器、启动电抗器、平波电抗器。
电容器选配电抗器
1.4 2.6
CKSG-1.8/0.48-7% 26
1.8
2
CKSG-2.1/0.48-7% 30
2.1 1.7
ቤተ መጻሕፍቲ ባይዱ
CKSG-2.8/0.48-7% 40
2.8 1.3
CKSG-3.5/0.48-7% 50
3.5
1
CKSG-4.2/0.48-7% 60
4.2 0.9
CKSG-4.9/0.48-7% 70
100
CKSG-1.4/0.525-14% 10
1.4 12.3 210 150 192
100
CKSG-1.8/0.525-14% 13
1.8 9.6 240 150 210
150
CKSG-2.1/0.525-14% 15
2.1 8.2 240 157 230
150
CKSG-2.8/0.525-14% 20
CKSG-7.0/0.525-14% 50
7
2.5 300 197 290
150
CKSG-8.4/0.525-14% 60
8.4
2
300 214 290
200
CKSG-9.8/0.525-14% 70
9.8 1.8 360 197 310
用心整理的高压开关柜基本知识，建议收藏！
用心整理的高压开关柜基本知识，建议收藏！高压开关柜基本知识高压开关柜高压开关柜（又称成套开关柜或成套配电装置）：是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属贵体内，作为电力系统中接受和分配电能的装置。
1高压开关柜正常使用条件1、环境温度：周围空气上限不超过40℃；下限一般地区为-5℃，严寒地区可以为-15℃。
环境温度过高，金属的导电率会减低，电阻增加，表面氧化作用加剧；此外，过高的温度，也会使柜内的绝缘件的寿命大大缩短，绝缘强度下降。
反之，环境温度过低，在绝缘件中会产生内应力，最终会导致绝缘件的破坏。
2、海拔高度：一般不超过1000米。
3、环境湿度：日平均值不大于95%，月平均值不大于90%4、地震烈度：不超过8度5、其他条件：没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动场所2高压开关柜的组成3高压开关柜内电器元件一次电器元件（主回路设备）电流互感器：CT 如 LZZBJ9-10电压互感器：PT 如 JDZJ-10接地开关：如 JN15-2避雷器（阻容接收器）隔离开关：如 GN19-12、GN30-12、GN25-12高压断路器：如少油型（S ）、真空型（Z ）、SF6型（L ）高压接触器：如 JCZ3-10D/400A型高压熔断器：如 RN2-12、XRNP-12变压器：如SC(L)系列干变、S系列油变高压带电显示器：如 GSN-10Q型绝缘件：如穿墙套管、触头盒、绝缘子、绝缘热缩（冷缩）护套主母线和分支母线高压电抗器：如串联型CKSC和起动电机型：QKSG负荷开关：如 FN26-12(L)、FN16-12(Z)高压单相并联电容器：如 BFF12-30-1等。
二次元件（二次设备或者辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备），常见的有如下设备：1.继电器2.电度表3.电流表4.电压表5.功率表6.功率因数表7.频率表 8.熔断器 9.空气开关10.转换开关 11.信号灯 12.电阻13.按钮 14.微机综合保护装置等高压真空断路器-开关柜左侧面图A、母线室B、断路器室C、电缆室D、继电室母线室包括：1. 母线套管：支持、固定母线排，并使母线排对柜体绝缘；2. 主母线：汇集、分配电能；3. 分支母线：从主母线引出的分支至断路器上口静触头；4. 静触头盒：支持、固定断路器上口静触头，并使上口静触头对柜体绝缘。
电力变压器基本型号及参数知识
电⼒变压器基本型号及参数知识电⼒变压器基本型号及相关参数知识⼀、变压器简单分类（⼀）⼲式变压器⼲式变压器指的是变压器冷却⽅式的⼀种，也代指使⽤这种冷却⽅式的变压器。
不采取其他介质⽽使⽤空⽓作为变压器冷却介质的变压器，即可简称“⼲变”，就是“⼲式变压器”。
它是依靠空⽓对流进⾏冷却，⼀般⽤于局部照明、电⼦线路等领域的⼩容量变压器。
例如，SCB10-1000/10/0.4S的意思表⽰此变压器为三相变压器，如果Ｓ换成Ｄ则表⽰此变压器为单相。
C的意思表⽰此变压器的绕组为树脂浇注成形固体。
B的意思是箔式绕组，如果是Ｒ则表⽰为缠绕式绕组，如果是Ｌ则表⽰为铝绕组，如果是Ｚ则表⽰为有载调压（铜不标）。
10的意⽰是设计序号，也叫技术序号。
1000则表⽰此台变压器的额定容量（1000千伏安）。
10kV的意思是⼀次额定电压，0.4kV意思是⼆次额定电压。
（⼆）电⼒变压器（1）绕组藕合⽅式，涵义分：独⽴（不标）；⾃藕（O表⽰）。
（2）相数，涵义分：单相（D）；三相（S）。
（3）绕组外绝缘介质，涵义分；变压器油（不标）；空⽓（G）：⽓体（Q）；成型固体浇注式（C）：包绕式（CR）：难燃液体（R）。
（4）冷却装置种类，涵义分；⾃然循环冷却装置（不标）：风冷却器（F）：⽔冷却器（S）。
（5）油循环⽅式，涵义：⾃然循环（不标）；强迫油循环（P）。
（6）绕组数，涵义分；双绕组（不标）；三绕组（S）；双分裂绕组（F）。
（7）调压⽅式，涵义分；⽆励磁调压（不标）：有载调压（Z）。
（8）线圈导线材质，涵义分：铜（不标）；铜箔（B）；铝（L）铝箔（LB）。
（9）铁⼼材质，涵义；电⼯钢⽚（不标）；⾮晶合⾦（H）。
（10）特殊⽤途或特殊结构，涵义分；密封式（M）；串联⽤（C）；起动⽤（Q）；防雷保护⽤（B）；调容⽤（T）；⾼阻抗（K）地⾯站牵引⽤（QY）；低噪⾳⽤（Z）；电缆引出（L）；隔离⽤（G）；电容补偿⽤（RB）；油⽥动⼒照明⽤（Y）；⼚⽤变压器（CY）；全绝缘（Ｊ）；同步电机励磁⽤（LC）。
CKSC-30-6-6%补偿柜专用电抗器
高压电抗器|CKSC-30/6-6%|补偿柜专用电抗器C KSC系列电抗器是用于高压无功补偿柜里面的重要元件之一我们共同认识一下高压电抗器的作用高压用于 3.3KV,6KV 10KV 可以说高压10000V 都称为意义上的高压里面通过的是交流，与补偿电容器串联，对稳态性谐波（5、7、11、13次）构成串联谐振。
通常有5~6%电抗器，属于高感值电抗器。
高压电抗器用途是什么该产品与并联电容器组相串联，具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所CKSC-30/6-6% 全称是6KV三相高压环氧浇注电抗器电抗器容量是30KVAR高压指的是6KV系统电容柜补偿的容量是500KVARCKSC中的S代表的是三相电抗器如果是D 代表单相电抗器6指的是电抗率，常用的电抗率有1% 6% 7% 12% 14%等壹，以下是我公司CKSC-30/6-6%规格参数型式串联电抗电抗率6%容量30Kvar联结-电压6kV电流43.7A相数三相频率50Hz冷却方式自冷耐压42000V产地上海品牌昌日贰，CKSC-30/6-6%电抗器外形示意图参，CKSC-30/6-6% 全称是10KV三相高压环氧浇注电抗器使用场合补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所肆，CKSC-30/6-6%型号意义伍，CKSC-30/6-6% 全称是10KV三相高压环氧浇注电抗器使用环境特点1.眀拔高度不超过2000米。
2.运行环境温度-25℃～＋45℃，相对湿度不超过90％。
3.栀围无有害气体，无易燃易爆物品。
4.栀围环境应有良好的通风条件。
陆，CKSC-30/6-6%性能及技术参数1.可用于系统电压为：6kV、10kV、10.5kV、11kV。
CKSC高压干式电抗器使用说明书
高压干式串联电抗器说明书目录适用范围 (1)用途 (1)技术特点 (1)C KSC系列树脂干式铁芯串联电抗器执行标准 (1)电抗器型号及其含义 (2)使用条件 (2)运输及安装 (2)贮存 (3)电抗器的安装..................................................................3 - 4 电抗器投入运行前的检查和试验. (5)电抗器维护 (5)安全要求 (6)适用范围：适用于额定容量为5000Kvar以下，电压等级35Kv及以下的环氧浇注干式铁心电抗器的安装和使用。
干式电抗器分类：（1）串联电抗器：安装在并联补偿电容器装置中，与并联电容器串联连接用以抑制谐波电流，减少系统电压波形畸变和限制电容器回路投入时的冲击电流；（2）限流电抗器：串联连接在系统上，在系统发生故障时，用于限制短路电流，使短路电流降低至其后接设备的允许值；（3）并联电抗器：在超高压远距离输电系统中，并联连接变电站抵押绕组侧，用于长距离轻负荷输电线路的无功功率补偿；（4）滤波电抗器：与串联电容器组使用，组成谐振回路，滤波指定高次谐波；（5）电动机用电抗器：与交流电动机串联连接，用于限制电动机的启动电流，电动机起动完成后电抗器即被切除。
1. 用途用于35KV及以下电力系统中，与并联电容器组串联，用以抑制电网电压波形畸变，从而改善电网电压质量和保证电力系统安全运行；抑制流过电容器组的谐波电流和限制合闸涌流，从而保护电容器组的安全可靠运行。
适用于电力系统，电气化铁道，冶金，化工，石油等防火要求较高，有电磁干扰要求和安装场地有限的城网变电站。
2. 技术特点2.1 线圈经环氧树脂浇注而成，具有阻燃、自熄、免维护、机械强度高、抗短路冲击能力强、绝缘强度好、局部放电量小、使用寿命长等优点；2.2 铁芯制造采用了干式电抗器的制造技术、振动小噪音低、漏磁少、对环境的电磁干扰小；2.3 整体结构紧凑，安装尺寸小，占用空间小；2.4 技术条件符合国际标准IEC288-88和部颁标准JB5346-98等要求，其技术性能达到当代国际同类产品的水平。
德力西电气 CKSG串联电抗器产品样本 说明书
选型指南CKSG 系列低压串联电抗器在补偿容性无功功率的时候，往往会受到谐波电流、合闸涌流及操作过程电压的影响，造成电容损坏和功率因数降低，为此需要在电容器前端加装串联电抗器，用以抑制和吸收谐波、保护电容器，避免谐波电压电流及冲击电压电流影响，改善电能质量提高系统功率因数，延长电容器使用寿命。
另外还有各种电压等级如：0.4kV 、0.45kV 、0.48kV 、0.525kV 、0.66kV 、1.44kV 等；各种电抗率如：1%、4.5%、5.6%、7%、12%、13%、14%等。
国家标准：GB/T1094.1、GB/T1094.6适用范围认证与标准产品特征主要技术参数 电抗器采用三相三柱心式结构。
铁心气隙采用环氧层压玻璃布板做间隔，以保证电抗器气隙在运行过程中不发生变化。
线圈采用漆包扁线紧密绕制，以保证电抗器线圈在运行过程中不发生震动。
106CKSG-1.220 1.2CKSG-1.830 1.8CKSG-2.440 2.4CKSG-3.0503CKSG-3.660 3.6CKSG-4.270 4.2CKSG-4.880 4.8CKSG-5.490 5.4CKSG-6.01006796G电源类产品主要技术参数CKSG-0.72kvar/0.45kV-6%126 CKSG-0.9kvar/0.45kV-6%156 CKSG-0.96kvar/0.45kV-6%166 CKSG-1.08kvar/0.45kV-6%186 CKSG-1.2kvar/0.45kV-6%206 CKSG-1.5kvar/0.45kV-6%256 CKSG-1.68kvar/0.45kV-6%286 CKSG-1.8kvar/0.45kV-6%306 CKSG-2.1kvar/0.45kV-6%356 CKSG-2.4kvar/0.45kV-6%406 CKSG-2.7kvar/0.45kV-6%456 CKSG-3.0kvar/0.45kV-6%506 CKSG-3.6kvar/0.45kV-6%606 CKSG-4.2kvar/0.45kV-6%706 CKSG-0.7kvar/0.45kV-7%107 CKSG-0.84kvar/0.45kV-7%127 CKSG-1.05kvar/0.45kV-7%157 CKSG-1.12kvar/0.45kV-7%167 CKSG-1.26kvar/0.45kV-7%187 CKSG-1.4kvar/0.45kV-7%207 CKSG-1.75kvar/0.45kV-7%257 CKSG-1.96kvar/0.45kV-7%287 CKSG-2.1kvar/0.45kV-7%307 CKSG-2.45kvar/0.45kV-7%357 CKSG-2.8kvar/0.45kV-7%407 CKSG-3.15kvar/0.45kV-7%457 CKSG-3.5kvar/0.45kV-7%507 CKSG-4.2kvar/0.45kV-7%607 CKSG-4.9kvar/0.45kV-7%707 CKSG-1.2kvar/0.525kV-12%1012 CKSG-1.44kvar/0.525kV-12%1212 CKSG-1.8kvar/0.525kV-12%1512 CKSG-1.92kvar/0.525kV-12%1612 CKSG-2.16kvar/0.525kV-12%1812CKSG-2.4kvar/0.525kV-12%2012CKSG-3.0kvar/0.525kV-12%2512797G 电源类产品CKSG-3.6kvar/0.525kV-12%3012CKSG-4.2kvar/0.525kV-12%3512CKSG-4.8kvar/0.525kV-12%4012CKSG-5.4kvar/0.525kV-12%4512CKSG-6.0kvar/0.525kV-12%5012CKSG-7.2kvar/0.525kV-12%6012CKSG-8.4kvar/0.525kV-12%7012CKSG-1.3kvar/0.525kV-13%1013CKSG-1.56kvar/0.525kV-13%1213CKSG-1.95kvar/0.525kV-13%1513CKSG-2.08kvar/0.525kV-13%1613CKSG-2.34kvar/0.525kV-13%1813CKSG-2.6kvar/0.525kV-13%2013CKSG-3.25kvar/0.525kV-13%2513CKSG-3.64kvar/0.525kV-13%2813CKSG-3.9kvar/0.525kV-13%3013CKSG-4.55kvar/0.525kV-13%3513CKSG-5.2kvar/0.525kV-13%4013CKSG-5.85kvar/0.525kV-13%4513CKSG-6.5kvar/0.525kV-13%5013CKSG-7.8kvar/0.525kV-13%6013CKSG-9.1kvar/0.525kV-13%7013CKSG-1.4kvar/0.525kV-14%1014CKSG-1.68kvar/0.525kV-14%1214CKSG-2.1kvar/0.525kV-14%1514CKSG-2.24kvar/0.525kV-14%1614CKSG-2.52kvar/0.525kV-14%1814CKSG-2.8kvar/0.525kV-14%2014CKSG-3.5kvar/0.525kV-14%2514CKSG-3.92kvar/0.525kV-14%2814CKSG-4.2kvar/0.525kV-14%3014CKSG-4.9kvar/0.525kV-14%3514CKSG-5.6kvar/0.525kV-14%4014CKSG-6.3kvar/0.525kV-14%4514CKSG-7.0kvar/0.525kV-14%5014CKSG-8.4kvar/0.525kV-14%6014CKSG-9.8kvar/0.525kV-14%7014798G电源类产品外形与安装尺寸(mm)CKSG-0.3/0.45-6%0.35 4.5%5.6%6%7%12%13%14%D 160×95×165130×60φ7×17160×105×165130×60φ7×17CKSG-0.6/0.45-6%0.610160×115×165130×80φ7×17160×110×165130×75φ7×17CKSG-0.9/0.45-6%0.915Y 200×145×185170×70φ7×17200×150×180170×80φ7×17CKSG-1.2/0.45-6% 1.220200×155×185170×80φ7×17200×160×180170×80φ7×17CKSG-1.5/0.45-6% 1.525200×170×185170×90φ7×17200×170×180170×90φ7×17CKSG-1.8/0.45-6% 1.830240×180×205200×100φ10×22240×180×205200×90φ10×22CKSG-2.1/0.45-6% 2.135240×180×230200×100φ10×22240×185×205200×95φ10×22CKSG-2.4/0.45-6% 2.440240×190×205200×110φ10×22240×195×205200×100φ10×22CKSG-2.7/0.45-6% 2.745240×190×230200×110φ10×22240×195×230200×100φ10×22CKSG-3.0/0.45-6%350250×200×235210×115φ10×22250×200×235210×105φ10×22CKSG-3.6/0.45-6% 3.660250×205×255210×120φ10×22250×215×235210×115φ10×22CKSG-4.2/0.45-6% 4.270310×195×285250×110φ10×22250×200×255210×110φ10×22CKSG-0.35/0.45-7%0.355D 160×105×165130×75φ7×17160×105×165130×75φ7×17CKSG-0.7/0.45-7%0.710200×105×190170×75φ7×17160×115×165130×80φ7×17图1 外形Y图2 外形D799G电源类产品CKSG-1.05/0.45-7% 1.0515 4.5%5.6%6%7%12%13%14%Y 200×155×180170×80φ7×17200×160×180170×80φ7×17CKSG-1.4/0.45-7% 1.420200×165×180170×90φ7×17200×165×180170×85φ7×17CKSG-1.75/0.45-7% 1.7525240×175×205200×95φ10×22240×175×205200×90φ10×22CKSG-2.1/0.45-7% 2.130240×180×230200×100φ10×22240×190×205200×100φ10×22CKSG-2.45/0.45-7% 2.4535240×185×230200×105φ10×22240×190×230200×100φ10×22CKSG-2.8/0.45-7% 2.840250×190×235210×105φ10×22240×190×230200×100φ10×22CKSG-3.15/0.45-7% 3.1545250×195×255210×110φ10×22240×205×230200×110φ10×22CKSG-3.5/0.45-7% 3.550250×205×255210×120φ10×22250×205×235210×110φ10×22CKSG-4.2/0.45-7% 4.260250×205×255210×120φ10×22250×210×255210×110φ10×22CKSG-4.9/0.45-7% 4.970310×195×285250×110φ10×22250×220×255220×120φ10×22CKSG-0.35/0.48-7%0.355D 160×105×165130×75φ7×17160×105×165130×75φ7×17CKSG-0.7/0.48-7%0.710200×105×190170×75φ7×17160×115×165130×80φ7×17CKSG-1.05/0.48-7% 1.0515Y 200×155×180170×85φ7×17200×155×180170×75φ7×17CKSG-1.4/0.48-7% 1.420200×165×180170×95φ7×17200×165×180170×90φ7×17CKSG-1.75/0.48-7% 1.7525240×175×205200×95φ10×22240×175×205200×90φ10×22CKSG-2.1/0.48-7% 2.130240×180×230200×100φ10×22240×185×205200×95φ10×22CKSG-2.45/0.48-7% 2.4535240×190×230200×110φ10×22240×195×205200×105φ10×22CKSG-2.8/0.48-7% 2.840240×190×230200×110φ10×22240×190×230200×100φ10×22CKSG-3.15/0.48-7% 3.1545250×205×235210×120φ10×22240×200×230200×110φ10×22CKSG-3.5/0.48-7% 3.550250×210×255210×120φ10×22250×205×235210×110φ10×22CKSG-4.2/0.48-7% 4.260250×210×255210×120φ10×22250×205×235210×110φ10×22CKSG-4.9/0.48-7% 4.970310×200×285250×110φ10×22250×220×255220×120φ10×22CKSG-0.6/0.525-12%0.65D 160×115×165130×80φ7×17200×105×190170×70φ7×17CKSG-1.2/0.525-12% 1.210200×115×190170×80φ7×17200×120×190170×85φ7×17CKSG-1.8/0.525-12% 1.815Y 240×175×180200×90φ7×17240×175×205200×90φ10×22CKSG-2.4/0.525-12% 2.420240×185×230200×100φ10×22240×190×205200×105φ10×22CKSG-3.0/0.525-12%325240×195×230200×110φ10×22250×200×235210×105φ10×22CKSG-3.6/0.525-12% 3.630250×205×235210×120φ10×22250×210×235210×115φ10×22CKSG-4.2/0.525-12% 4.235250×215×235210×130φ10×22250×210×255210×110φ10×22CKSG-4.8/0.525-12% 4.840310×205×285250×110φ10×22250×225×255210×120φ10×22CKSG-5.4/0.525-12% 5.445310×215×285250×120φ10×22310×205×285250×110φ10×22CKSG-6.0/0.525-12%650310×215×285250×120φ10×22310×205×285250×110φ10×22CKSG-7.2/0.525-12%7.260310×225×285250×130φ10×22310×220×285250×120φ10×22CKSG-8.4/0.525-12%8.470310×235×285250×140φ10×22310×235×285250×130φ10×22800G电源类产品注：以上外形尺寸误差±10mm ，安装尺寸标注误差±5mm。
CKSG
CKSG(浸渍式)串联电抗器电抗率（%） 额定电压（kV ）额定容量 G ：干式 C ：环氧浇注 三相串联电抗器技术参数及外形尺寸CKSC(浇注式)串联电抗器CK S C电抗率（%）额定电压（kV）额定容量C：环氧浇注三相串联电抗器产品用途本系列产品为35kV及以下电力电容器配套，改善电力系统的功率因数，降低电力电容器组投切过程中的涌流倍数和抑制电网的高次谐波，对电容器组的安全运行，改善网络电压波形，提高供电质量和电网安全经济运行其良好的作用。
适用于电力系统、电气化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等户内场所。
国家标准IEC289-88《电抗器》GB10229-88《电抗器》JB5346-1998《串联电抗器》D1462-92《高压关联电容器用串联电抗器订货技术条件》技术参数及外形尺寸油浸式串联电抗器产品概述油浸式串联电抗器用于与电力系统高压并联电容器串联，抑制高次谐波，限制合闸涌流和操作过电压，改善系统供电质量，保证电网安全和经济运行。
电抗率（%）额定电压（kV）额定容量Q：加强型（普S：三相D：单相串联电抗器使用环境条件1.使用地点：户内或户外；2.环境温度：-30℃~+40℃；3.相对湿度：≤90%；4.地震烈度：≤8级；5.海拔高度：≤1000米；6.安全地点应无严重影响绝缘性能的有害气体及导电性或爆炸性尘埃。
主要性能1.额定电压，额定电流，配套电容器容量等见技术参数；2.超载能力：1.35倍额定电流下连续运行；3.热稳定电流：能耐受额定电流的倍数，时间2S;4.动稳定性能：能耐受热稳定电流的2.55倍，时间0.5S，无任何热的机械的损伤；5.温升：线圈平均温升≤55℃（电阻法），油面温升≤50℃（温度计法）。
外形和安装尺寸三相串联电抗器(变频器适配电抗器)产品概述本系列电抗器主要适用于额定电压1000kV及以下交流系统中与变频器配套使用。
串联电抗器电抗率的正确选择
串联电抗器电抗率的正确选择上海昌日电子科技有限公司是专业生产电抗器的厂家，电抗器有变频器输入电抗器又称（进线电抗器），输出电抗器又称出线电抗器，直流电抗器又称平波电抗器。
补偿柜CKSG串联电抗器，电容专用串联电抗器，高压串联电抗器，电抗器系列种类齐全，订做非标电抗器产品。
串联电抗器；CKSC高压串联电抗器；QKSC启动电抗器等输入电抗器 JXL系列-400 输出电抗器 CXL系列-400输入电抗器 JXL系列-660 输出电抗器 CXL系列-660直流电抗器 DCL系列-2501. 系统中谐波很少，只是限制合闸涌流时则选K=0.5~1%即可满足要求。
它对5次谐波电流放大严重，对3次谐波放大轻微。
2. 系统中谐波不可忽视时，应查明供电系统的背景谐波含量，在合理确定K值。
电抗率的配置应使电容器接入处谐波阻抗呈感性。
电网背景谐波为5次及以上时，应配置K=4.5~6%。
通常5次谐波最大，7次谐波次之，3次较小。
国内外通常采用K=4.5~6%。
配置K=6%的电抗器抑制5次谐波效果好，但明显的放大3次谐波及谐振点为204Hz，与5次谐波的频率250Hz，裕量大。
配置4.5%的电抗器对3次谐波轻微放大，因此在抑制5次及以上谐波，同时又要兼顾减小对3次谐波的放大是适宜的。
它的谐振点235Hz与5次谐波间距较小。
电网背景谐波为3次及以上时应串联K=12%的电抗器。
在电抗器电容器串联回路中,电抗器的感抗XLN与谐波次数虚正比;电容器容抗XCN与谐波次数成反比。
为了抑制5次及以上谐波。
则要使5次及以上谐波器串联回路的谐振次数小于5次。
这样，对于5次及以上谐波，电杭器电容器串联回路呈感性，消除了并联谐振的产生条件;对于基波，电抗器电容器串联回路呈容性，保持无功补偿作用上海昌日电子科技有限公司是专业制造高低压电抗器厂家，欢迎新老顾客来电咨询。
种类有输入电抗器，输出电抗器，直流电抗器，串联电抗器，高压串联电抗器等厂家直销价格低，品质优。
施耐德电容器配套用串联电抗器
施耐德电容器配套用串联电抗器尺寸图：
施耐德电容器配套用串联电抗器的作用： 电容器接入串联电抗器，电容器 电压升高系数- K=1 d 1 如 K= 6% 1.06 10.06 1≈-d =即 运行电压升高 6%，工作电流也随之大约 6%。运行经验认为，装有串联电抗器的电容器容 量占 2/3 及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形， 提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。 施耐德电容器配套用串联电抗器结构特点： 1.该电抗器分为三相和单相两种，均为铁心干式。 2.铁芯采用优质低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧 层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。 3.线圈采用 H 级或 C 级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的 美感且有较好的散热性能。
CKSG-1.4/0.525-14% 10
1.4 12.3
CKSG-1.8/0.525-14% 13
1.8 9.6
CKSG-2.1/0.525-14% 15
2.1 8.2
CKSG-2.8/0.525-14% 20
2.8 6.1
CKSG-3.5/0.525-14% 25
3.5 4.9
CKSG-4.2/0.525-14% 30
CKSG-14/0.525-14% 100
14
1.2
外形尺寸
L
W
H
150
90
150
150
90
150
180 150 155 180 150 155
210 150 192
240 150 210 240 157 230
240 167 230
人民电器 CKSG、CKSC系列高低压串联电抗器 产品说明书
CKSG/CKSC系列高低压串联电抗器产品概述电容器在补偿容性无功功率的时候，往往会受到谐波电流、合闸涌流及操作过电压的影响，造成电容器损坏和功率因数降低，为此需要在电容器装置中加装串联电抗器，用以抑制和吸收谐波，保护电容器，避免谐波电压电流及冲击电压电流的影响，改善电能质量提高系统功率因数，延长电容器寿命，保证电网安全运行。
产品特点□□ 铁芯采用优质冷扎硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐优美，确保电抗器运行低温升低噪音的性能。
□ 线圈采用优质绝缘导线，经专用机器绕制，具有平整度好，外形美观的优点。
□ 电抗器装配过程中，所有夹件经过防腐蚀处理，关键夹件采用无磁材料，并经预烘—真空浸漆—热烘固化这一流程，使电抗器线圈及铁芯牢固成为一体，大大减少了运行时温升及噪声。
□ 电抗器外形尺寸参考标准柜体尺寸设计，体积小、接线方便，大大节约用户柜体成本投资。
该产品分为三相、单相两种，为铁芯干式。
正常工作条件及安装条件□ 海拔：海拔高度不超过米；□ 温度：运行环境温度-25℃~+45℃，相对湿度不超过90%；□ 安装环境：周围无有害气体，无易燃易爆物品。
周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
1000主要技术数据□ 可用于电容电压为：10.5KV, 11KV, 12KV, 13.8KV, 35KV场合。
□ 电抗率为：1%,4.5%,5%,5.67%,6%,7%,12%,13.8%,14%。
□ 绝缘等级：B级、F级、H级，噪声≤60dB，过载能力≤1.35倍以内连续工作。
□ 加装串联电抗器后引起系统电压升高，计算公式为：Ug=( ) ×Un（电容器组工作电压：Ug系统额定工作电压：Un电抗器调谐次数：N）□ 电抗器容量、电容容量、电抗率、电感量之间换算公式为：UL= Uc相×L= Qw=Qc相× 电抗率=（电容容量：Qc 电抗器容量：Qw 电抗器端电压：UL 电感量：L 电抗器电流I电容器相电压：Uc相电感感抗：XL电容容抗: Xc0.4KV, 0.45KV, 0.48KV, 0.525KV, 0.66KV, 0.69KV, 6KV, 10KV,nn-1_XLXc_UL10314×._X LXc_X LXC_019注：线包浸渍式与环氧浇注式外形尺寸与同等容量的系列相同。
国产电抗器选型标准
CKSG低压串联6%电抗器CKSG低压串联7%电抗器CKSG低压串联12%电抗器CKSG-0.3/0.4-6%CKSG-0.35/0.4-7%CKSG-0.6/0.4-12%CKSG-0.6/0.4-6%CKSG-0.7/0.4-7%CKSG-1.2/0.4-12%CKSG-0.72/0.4-6%CKSG-0.84/0.4-7%CKSG-1.44/0.4-12%CKSG-0.9/0.4-6%CKSG-1.05/0.4-7%CKSG-1.8/0.4-12%CKSG-0.96/0.4-6%CKSG-1.12/0.4-7%CKSG-1.92/0.4-12%CKSG-1.08/0.4-6%CKSG-1.26/0.4-7%CKSG-2.16/0.4-12%CKSG-1.2/0.4-6%CKSG-1.4/0.4-7%CKSG-2.4/0.4-12%CKSG-1.5/0.4-6%CKSG-1.75/0.4-7%CKSG-3.0/0.4-12%CKSG-1.68/0.4-6%CKSG-1.96/0.4-7%CKSG-3.36/0.4-12%CKSG-1.8/0.4-6%CKSG-2.1/0.4-7%CKSG-3.60/0.4-12%CKSG-2.1/0.4-6%CKSG-2.45/0.4-7%CKSG-4.2/0.4-12%CKSG-2.4/0.4-6%CKSG-2.8/0.4-7%CKSG-4.8/0.4-12%CKSG-2.7/0.4-6%CKSG-3.15/0.4-7%CKSG-5.4/0.4-12%CKSG-3.0/0.4-6%CKSG-3.5/0.4-7%CKSG-6.0/0.4-12%CKSG-3.6/0.4-6%CKSG-4.2/0.4-7%CKSG-7.2/0.4-12%CKSG-4.2/0.4-6%CKSG-4.9/0.4-7%CKSG-8.4/0.4-12%CKSG-4.5/0.4-6%CKSG-5.25/0.4-7%CKSG-9/0.4-12%CKSG-4.8/0.4-6%CKSG-5.6/0.4-7%CKSG-9.6/0.4-12%CKSG-5.4/0.4-6%CKSG-6.3/0.4-7%CKSG-10.8/0.4-12%CKSG-6.0/0.4-6%CKSG-7.0/0.4-7%CKSG-12/0.4-12%CKSG-7.2/0.4-6%CKSG-8.4/0.4-7%CKSG-14.4/0.4-12%CKSG-9.0/0.4-6%CKSG-10.5/0.4-7%CKSG-18/0.4-12%CKSG高压串联1%电抗器变频器用电抗器CKSG高压串联6%电抗器CKSC-1.0/10-1%ACL-8CKSC-2.0/10-1%ACL-10CKGKL-6/10-6%CKSC-3.0/10-1%ACL-10CKGKL-9/10-6%CKSC-4.5/10-1%ACL-15CKGKL-12/10-6%CKSC-6.0/10-1%ACL-20CKGKL-15/10-6%CKSC-7.5/10-1%ACL-30CKGKL-18/10-6%CKSC-9.0/10-1%ACL-40CKGKL-24/10-6%CKSC-10.0/10-1%ACL-50CKGKL-30/10-6%CKSC-12.0/10-1%ACL-60CKGKL-36/10-6%CKSC-15.0/10-1%ACL-80CKGKL-42/10-6%CKSC-18.0/10-1%ACL-110CKGKL-48/10-6%CKSC-20.0/10-1%ACL-125CKGKL-54/10-6%CKSC-24.0/10-1%ACL-150CKGKL-60/10-6%CKSC-27.0/10-1%ACL-200CKGKL-66/10-6%CKSC-30.0/10-1%ACL-250CKGKL-72/10-6%CKSC-40.0/10-1%ACL-280CKGKL-78/10-6%CKSC-50.0/10-1%ACL-300CKGKL-84/10-6%CKSC-60.0/10-1%ACL-400CKGKL-90/10-6%CKSC-9.0/10-1%ACL-450CKGKL-96/10-6%CKSC-10.0/10-1%ACL-500CKGKL-104/10-6%CKSC-12.0/10-1%ACL-500CKGKL-120/10-6%CKSC-15.0/10-1%ACL-600CKGKL-132/10-6%CKSC-24.0/10-1%ACL-150CKGKL-144/10-6%CKSC-27.0/10-1%ACL-200CKGKL-156/10-6%CKSC-30.0/10-1%ACL-250CKGKL-168/10-6%CKSC-40.0/10-1%ACL-280CKGKL-180/10-6%CKSG高压串联12%电抗器XKGKL干式空芯限流电抗器6kv XKGKL干式空芯限流电抗器6kvCKGKL-12/10-12%XKGKL-6-200-4XKGKL-6-1500-4CKGKL-24/10-12%XKGKL-6-200-5XKGKL-6-1500-5CKGKL-36/10-12%XKGKL-6-200-6XKGKL-6-1500-6CKGKL-48/10-12%XKGKL-6-200-8XKGKL-6-1500-8CKGKL-60/10-12%XKGKL-6-300-4XKGKL-6-1500-10CKGKL-72/10-12%XKGKL-6-300-5XKGKL-6-2000-4CKGKL-84/10-12%XKGKL-6-300-6XKGKL-6-2000-5CKGKL-96/10-12%XKGKL-6-300-8XKGKL-6-2000-6CKGKL-108/10-12%XKGKL-6-400-4XKGKL-6-2000-8CKGKL-120/10-12%XKGKL-6-400-5XKGKL-6-2000-10 CKGKL-132/10-12%XKGKL-6-400-6XKGKL-6-2000-12 CKGKL-144/10-12%XKGKL-6-400-8XKGKL-6-2500-4 CKGKL-156/10-12%XKGKL-6-500-4XKGKL-6-2500-5 CKGKL-168/10-12%XKGKL-6-500-5XKGKL-6-2500-6 CKGKL-180/10-12%XKGKL-6-500-6XKGKL-6-2500-8 CKGKL-192/10-12%XKGKL-6-500-8XKGKL-6-2500-10 CKGKL-208/10-12%XKGKL-6-600-4XKGKL-6-2500-12 CKGKL-240/10-12%XKGKL-6-600-5XKGKL-6-3000-4 CKGKL-264/10-12%XKGKL-6-600-6XKGKL-6-3000-5 CKGKL-288/10-12%XKGKL-6-600-8XKGKL-6-3000-6 CKGKL-312/10-12%XKGKL-6-800-4XKGKL-6-3000-8 CKGKL-336/10-12%XKGKL-6-800-5XKGKL-6-3000-10 CKGKL-360/10-12%XKGKL-6-800-6XKGKL-6-3000-12 CKGKL-384/10-12%XKGKL-6-800-8XKGKL-6-3500-4 CKGKL-400/10-12%XKGKL-6-1000-4XKGKL-6-3500-5CKGKL高压空芯电抗器1%CKGKL高压空芯电抗器6%CKGKL高压空芯电抗器12%CKGKL-1/10-1%CKGKL-6/10-6%CKGKL-12/10-12% CKGKL-2/10-1%CKGKL-9/10-6%CKGKL-24/10-12% CKGKL-3/10-1%CKGKL-12/10-6%CKGKL-36/10-12% CKGKL-4/10-1%CKGKL-15/10-6%CKGKL-48/10-12% CKGKL-5/10-1%CKGKL-18/10-6%CKGKL-60/10-12% CKGKL-6/10-1%CKGKL-24/10-6%CKGKL-72/10-12% CKGKL-7/10-1%CKGKL-30/10-6%CKGKL-84/10-12% CKGKL-8/10-1%CKGKL-36/10-6%CKGKL-96/10-12% CKGKL-9/10-1%CKGKL-42/10-6%CKGKL-108/10-12% CKGKL-10/10-1%CKGKL-48/10-6%CKGKL-120/10-12% CKGKL-11/10-1%CKGKL-54/10-6%CKGKL-132/10-12% CKGKL-12/10-1%CKGKL-60/10-6%CKGKL-144/10-12% CKGKL-13/10-1%CKGKL-66/10-6%CKGKL-156/10-12% CKGKL-14/10-1%CKGKL-72/10-6%CKGKL-168/10-12% CKGKL-15/10-1%CKGKL-78/10-6%CKGKL-180/10-12% CKGKL-16/10-1%CKGKL-84/10-6%CKGKL-192/10-12% CKGKL-18/10-1%CKGKL-90/10-6%CKGKL-208/10-12% CKGKL-192/10-6%CKGKL-96/10-6%CKGKL-240/10-12% CKGKL-200/10-6%CKGKL-104/10-6%CKGKL-264/10-12% CKGKL-240/10-6%CKGKL-120/10-6%CKGKL-288/10-12% CKGKL-280/10-6%CKGKL-132/10-6%CKGKL-312/10-12% CKGKL-320/10-6%CKGKL-144/10-6%CKGKL-336/10-12% CKGKL-360/10-6%CKGKL-156/10-6%CKGKL-360/10-12% CKGKL-400/10-6%CKGKL-168/10-6%CKGKL-384/10-12%XKGKL-10-2500-10XKGKL-10-600-4DCL-250 XKGKL-10-2500-12XKGKL-10-600-5DCL-280 XKGKL-10-3000-4XKGKL-10-600-6DCL-300 XKGKL-10-3000-5XKGKL-10-600-8DCL-400 XKGKL-10-3000-6XKGKL-10-800-4DCL-500 XKGKL-10-3000-8XKGKL-10-800-5DCL-500 XKGKL-10-3000-10XKGKL-10-800-6DCL-600 XKGKL-10-3000-12XKGKL-10-800-8DCL-800 CKDG单相电容电抗器型号CKDG-0.3/0.25-6%CKDG-0.6/0.25-6%CKDG-0.75/0.25-6%CKDG-0.9/0.25-6%CKDG-1.2/0.25-6%CKDG-1.5/0.25-6%CKDG-1.8/0.25-6%CKDG-2.1/0.25-6%CKDG-2.4/0.25-6%CKDG-2.7/0.25-6%CKDG-3.0/0.25-6%CKDG-3.3/0.25-6%CKDG-3.6/0.25-6%。
BKSC高压三相并联电抗器
BKSC高压三相并联电抗器一、概述并联电抗器用于补偿线路的电容性充电电流，限制系统工频高压的升高和操作过电压，从而降低系统的绝缘水平，保证线路的可靠运行，随着我国城市规模的不断扩大及城市电网的对电容行充电电流急剧增大，为降低系统工频电压的升高和系统绝缘水平，保证系统的安全可靠运行和城市的电网供电质量，在高压及超高压远距离输电系统中广泛应用并联电抗器，因此高压并联电抗器在城市配电网中得到较为普遍的应用。
二、性能指标技术参数1、超载能力：1.35倍额定电流下连续运行。
2、热稳定性能：能耐受额定电抗率的倒数倍电流，时间为25S。
3、动稳定性质：能耐受热稳定电流的2.55倍，时间为0.55，无任何热的机械操作损伤。
4、温升：线圈平均温升≤75（电阻法）5、执行标准：GB10229-88(电抗器）三、产品特点主要连接在10KV-500KV变电站的低压侧，通过主要变向系统输送感性无功，用以补偿输电线路的电容电流，防止轻负荷线端电压升高，维持输电系统的电压稳定，并联电抗器里面铜鼓的是交流电流，与系统并联使用，它的作用是补偿系统因厂电缆而引起的容抗，还保护电容器因谐波产生的爆炸和损坏。
通常与电容组并联使用，连续调节电抗电流，该类分空心和铁芯两种电抗器。
1.铁芯并联电抗器：采用优质进口冷轧矽钢片精致而成，具有体积小、温升低、无噪音等特点，产品规格电流从1A-10KA，电压从110V-50KV。
2.空心并联电抗器1）干式空心电抗器的无油结构，杜绝了油侵产品漏油、易燃的事故隐患。
防火阻燃，安全。
2）没有铁芯，不存在磁铁饱和问题，故其电感值线性度好。
3）采用多层绕组联的筒形结构，个包封间用引拔条隔开形成通气道，散热性好。
4）选用小截面圆导线股平行绕制，其涡流损耗和漏磁损耗小。
5）每根导线表面绝缘采用聚酯薄膜多层半叠包，具有很高的绝缘强度。
6）绕组用侵渍环氧绝缘胶的玻璃纤维严密绕包，并经高温固化后形成一个刚性体，其机械强度高，能耐受短路电流的冲击而不损坏，动稳定性好。
串联电抗器-CKSG串联电抗器
CKSG串联电抗器CKSG串联电抗器引言：1.串联电抗器，里面通过的是交流电，它的作用是与功率因数补偿电容器串联，对稳态性谐波(5、7、11、13次)构成串联谐振。
通常有电抗率4.5～6(%)电抗器，对5次谐波通常电抗率为6%属于高感值Satons电抗器，对3次谐波通常电抗率为12～13(%)，对2次谐波通常电抗率为26～27(%)属甚高感值电抗器。
2.安全、难燃防火、环保无污染，可直接安装在负荷中心。
采用进口环氧树脂，产品具有机械强度高，抗短路能力强，局部放电量低，可靠性高。
损耗小、噪音低，免维护、安装简便、节能效果明显。
防潮性能好，能在高湿度如在热带地区和其他恶劣环境中运行。
一、CKSG串联电抗器作用接入串联电抗器，电容器电压升高系数- K=1 d 1如K= 6% 1.06 10.06 1≈-d =即运行电压升高6%，工作电流也随之大约6%。
运行经验认为，装有串联电抗器的电容器容量占2/3及以上时，则不会产生谐波谐振，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效地抑制合闸涌流及操作过电压，有效地保护了电容器。
二, CKSG串联电抗器型号说明三、CKSG串联电抗器性能参数1.可用于400V、660V系统。
2.CKSG电抗器电抗率的种类：1%、6%、12%3.CKSG电抗器额定绝缘水平3kV/min。
4.CKSG电抗器各部位的温升限值：铁芯不超过85K，电圈温升不超过95K。
5.CKSG电抗器噪声不大于45dB6.电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
7.电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低于0.95。
8.三相电抗器的任意两相电抗值之差不大于±3%。
9.耐温等级H级（180℃）以上。
四，CKSG串联电抗器结构特点1.铁芯(1)CKSG电抗器铁芯的材料选用矿物氧化物凃覆的优质冷轧硅钢片；(2)CKSG电抗器铁芯柱采用环氧树脂真空浇注，使铁饼间气隙被环氧树脂封闭在铁芯柱表面形成一层树脂层，有效地减少了铁芯饼之间的震动，从而降低噪音，同时增强了铁芯与线圈的绝缘强度；(3)CKSG电抗器铁芯表面封凃F级环氧树脂采取防腐措施，避免锈蚀。
电抗器型号列表
我公司专业生产高压串联电抗器，低压串联电抗器，变频器输入电抗器，变频器输出电抗器，变频器直流电抗器，滤波电抗器,变压器，滤波器，制动单元，电阻等等！以下是我公司部分电抗器的型号，如需要详细资料或购买电抗器请拨打下方电话，或者加我用户名QQ，希望我的产品能够给您带来运气和财富。
期待与您合作！淘宝店址：/高压串联电抗器型号CKSC-1/10-6串联电抗器CKSC-3/10-6串联电抗器CKSC-4.5/10-6串联电抗器CKSC-6/10-6串联电抗器CKSC-9/10-6串联电抗器CKSC-12/10-6串联电抗器CKSC-18/10-6串联电抗器CKSC-27/10-6串联电抗器CKSC-30/10-6串联电抗器CKSC-36/10-6串联电抗器CKSC-45/10-6串联电抗器CKSC-48/10-6串联电抗器CKSC-54/10-6串联电抗器CKSC-60/10-6串联电抗器销售TEL:150********Liu KaiCKSC-72/10-6串联电抗器CKSC-90/10-6串联电抗器CKSC-108/10-6串联电抗器CKSC-126/10-6串联电抗器CKSC-144/10-6串联电抗器CKSC-150/10-7串联电抗器CKSC-180/10-6串联电抗器CKSC-200/10-6串联电抗器CKSC-216/10-6串联电抗器CKSC-240/10-6串联电抗器CKSC-252/10-6串联电抗器CKSC-288/10-6串联电抗器CKSC-360/10-6串联电抗器CKSC-400/10-6串联电抗器CKSC-480/10-6串联电抗器CKSC-500/10-6串联电抗器CKSC-1/10-6%高压串联电抗器CKSC-3/10-6%高压串联电抗器CKSC-6%/10-6%高压串联电抗器CKSC-9/10-6%高压串联电抗器CKSC-12/10-6%高压串联电抗器CKSC-18/10-6%高压串联电抗器CKSC-24/10-6%高压串联电抗器CKSC-30/10-6%高压串联电抗器CKSC-36%/10-6%高压串联电抗器CKSC-45/10-6%高压串联电抗器CKSC-54/10-6%高压串联电抗器CKSC-6%0/10-6%高压串联电抗器CKSC-72/10-6%高压串联电抗器CKSC-90/10-6%高压串联电抗器CKSC-108/10-6%高压串联电抗器CKSC-120/10-6%高压串联电抗器CKSC-144/10-6%高压串联电抗器CKSC-180/10-6%高压串联电抗器CKSC-216//10-6%高压串联电抗器CKSC-240/10-6%高压串联电抗器CKSC-30/6-5高压串联电抗器CKSC-36/6-6高压串联电抗器CKSC-54/6-6高压串联电抗器CKSC-60/6-5高压串联电抗器CKSC-72/6-6高压串联电抗器CKSC-75/6-5高压串联电抗器CKSC-90/6-6高压串联电抗器CKSC-120/6-5高压串联电抗器CKSC-144/6-6高压串联电抗器CKSC-180/6-5高压串联电抗器CKSC-200/6-5高压串联电抗器CKSC-216/6-6高压串联电抗器CKSC-240/6-6高压串联电抗器CKSC-90/10-4.5高压串联电抗器CKSC-108/10-4.5高压串联电抗器CKSC-120/10-6高压串联电抗器CKSC-135/10-4.5高压串联电抗器CKSC-144/10-6高压串联电抗器CKSC-162/10-4.5高压串联电抗器CKSC-180/10-4.5高压串联电抗器CKSC-180/10-6高压串联电抗器CKSC-189/10-4.5高压串联电抗器CKSC-216/10-4.5高压串联电抗器CKSC-225/10-4.5高压串联电抗器CKSC-240/10-6高压串联电抗器CKSC-240/10-12高压串联电抗器CKSC-243/10-6高压串联电抗器CKSC-252/10-6高压串联电抗器CKSC-270/10-4.5高压串联电抗器CKSC-288/10-6高压串联电抗器CKSC-288/10-12高压串联电抗器CKSC-300/10-6高压串联电抗器CKSC-324/10-4.5高压串联电抗器CKSC-324/10-6高压串联电抗器CKSC-351/10-4.5高压串联电抗器CKSC-360/10-4.5高压串联电抗器CKSC-360/10-6高压串联电抗器CKSC-360/10-12高压串联电抗器CKSC-432/10-6高压串联电抗器CKSC-432/10-12高压串联电抗器CKSC-450/10-4.5高压串联电抗器CKSC-468/10-6高压串联电抗器CKSC-480/10-6高压串联电抗器CKSC-480/10-12高压串联电抗器CKSC-576/10-12高压串联电抗器CKSC-600/10-6高压串联电抗器CKSC-600/10-12高压串联电抗器CKSC-648/10-12高压串联电抗器CKSC-720/10-12高压串联电抗器CKSC-864/10-12高压串联电抗器CKSC-936/10-12高压串联电抗器CKSC-960/10-12高压串联电抗器CKSC-1200/10-12高压串联电抗器CKSC-360/35-6高压串联电抗器CKSC-432/35-12高压串联电抗器CKSC-600/35-6高压串联电抗器CKSC-720/35-12高压串联电抗器CKSC-864/35-12高压串联电抗器CKSC-1200/35-12高压串联电抗器低压串联电抗器型号CKSG-0.3/0.4-6低压串联电抗器CKSG-0.6/0.4-6低压串联电抗器CKSG-0.72/0.4-6低压串联电抗器CKSG-0.84/0.4-6低压串联电抗器CKSG-0.9/0.4-6低压串联电抗器CKSG-0.96/0.4-6低压串联电抗器CKSG-1.2/0.4-6低压串联电抗器CKSG-1.44/0.4-6低压串联电抗器CKSG-1.5/0.4-6低压串联电抗器CKSG-1.68/0.4-6低压串联电抗器CKSG-1.8/0.4-7低压串联电抗器CKSG-1.92/0.4-6低压串联电抗器CKSG-2.16/0.4-6低压串联电抗器CKSG-2.4/0.4-6低压串联电抗器CKSG-2.7/0.4-6低压串联电抗器CKSG-3.0/0.4-6低压串联电抗器CKSG-3.6/0.4-6低压串联电抗器CKSG-4.32/0.4-6低压串联电抗器CKSG-4.8/0.4-6低压串联电抗器CKSG-5.4/0.4-6低压串联电抗器CKSG-6.0/0.4-6低压串联电抗器CKSG-7.2/0.4-6低压串联电抗器CKSG-10.8/0.4-6低压串联电抗器CKSG-0.6/0.45-6%低压串联电抗器CKSG-0.9/0.45-6%低压串联电抗器CKSG-1.2/0.45-6%低压串联电抗器CKSG-1.5/0.45-6%低压串联电抗器CKSG-1.8/0.45-6%低压串联电抗器CKSG-2.4/0.45-6%低压串联电抗器CKSG-3.0/0.45-6%低压串联电抗器CKSG-3.6/0.45-6%低压串联电抗器CKSG-4.8/0.45-6%低压串联电抗器CKSG-6.0/0.45-6%低压串联电抗器CKSG-0.3/0.4-6%低压串联电抗器CKSG-0.45/0.4-6%低压串联电抗器CKSG-0.6%/0.4-6%低压串联电抗器CKSG-0.72/0.4-6%低压串联电抗器CKSG-0.84/0.4-6%低压串联电抗器CKSG-0.9/0.4-6%低压串联电抗器CKSG-0.96%/0.4-6%低压串联电抗器CKSG-1.2/0.4-6%低压串联电抗器CKSG-1.44/0.4-6%低压串联电抗器CKSG-1.6%8/0.4-6%低压串联电抗器CKSG-1.8/0.4-7低压串联电抗器CKSG-1.92/0.4-6%低压串联电抗器CKSG-2.16%/0.4-6%低压串联电抗器CKSG-2.4/0.4-6%低压串联电抗器CKSG-2.7/0.4-6%低压串联电抗器CKSG-3.0/0.4-6%低压串联电抗器CKSG-3.6%/0.4-6%低压串联电抗器CKSG-4.32/0.4-6%低压串联电抗器CKSG-4.8/0.4-6%低压串联电抗器CKSG-5.4/0.4-6%低压串联电抗器CKSG-6%.0/0.4-6%低压串联电抗器CKSG-7.2/0.4-6%低压串联电抗器CKSG-9.0/0.4-6%低压串联电抗器CKSG-10.8/0.4-6%低压串联电抗器CKSG-0.6/0.4-12%低压串联电抗器CKSG-0.9/0.4-12%低压串联电抗器CKSG-1.2/0.4-12%低压串联电抗器CKSG-1.44/0.4-12%低压串联电抗器CKSG-1.8/0.4-12%低压串联电抗器CKSG-1.92/0.4-12%低压串联电抗器CKSG-2.4/0.4-12%低压串联电抗器CKSG-2.88/0.4-12%低压串联电抗器CKSG-3.0/0.4-12%低压串联电抗器CKSG-3.36/0.4-12%低压串联电抗器CKSG-3.6/0.4-12%低压串联电抗器CKSG-3.84/0.4-12%低压串联电抗器CKSG-4.32/0.4-12%低压串联电抗器CKSG-4.8/0.4-12%低压串联电抗器CKSG-5.4/0.4-12%低压串联电抗器CKSG-6.0/0.4-12%低压串联电抗器CKSG-7.2/0.4-12%低压串联电抗器CKSG-8.64/0.4-12%低压串联电抗器CKSG-9.6/0.4-12%低压串联电抗器CKSG-10.8/0.4-12%低压串联电抗器CKSG-12.0/0.4-12%低压串联电抗器CKSG-14.4/0.4-12%低压串联电抗器CKSG-18.0/0.4-12%低压串联电抗器CKSG-21.6/0.4-12%低压串联电抗器CKSG-24.0/0.4-12%低压串联电抗器输入电抗器型号ACL-5/4.4输入电抗器ACL-10/4.4输入电抗器ACL-15/4.4输入电抗器ACL-20/4.4输入电抗器ACL-30/4.4输入电抗器ACL-40/4.4输入电抗器ACL-50/4.4输入电抗器ACL-60/4.4输入电抗器ACL-80/4.4输入电抗器ACL-110/4.4输入电抗器ACL-150/4.4输入电抗器ACL-200/4.4输入电抗器ACL-250/4.4输入电抗器ACL-300/4.4输入电抗器ACL-350/4.4输入电抗器ACL-400/4.4输入电抗器ACL-500/4.4输入电抗器ACL-560/4.4输入电抗器ACL-800/4.4输入电抗器ACL-1000/4.4输入电抗器ACL-1200/4.4输入电抗器ACL-1500/4.4输入电抗器ACL-1600/4.4输入电抗器输出电抗器型号OCL-5A输出电抗器OCL-5A输出电抗器OCL-10A输出电抗器OCL-15A输出电抗器OCL-15A输出电抗器OCL-20A输出电抗器OCL-30A输出电抗器OCL-40A输出电抗器OCL-50A输出电抗器OCL-60A输出电抗器OCL-80A输出电抗器OCL-110A输出电抗器OCL-125A输出电抗器OCL-150A输出电抗器OCL-250A输出电抗器OCL-275A输出电抗器OCL-330A输出电抗器OCL-450A输出电抗器OCL-500A输出电抗器OCL-510A输出电抗器OCL-540A输出电抗器OCL-625A输出电抗器OCL-800A输出电抗器OCL-1000A输出电抗器OCL-1100A输出电抗器直流电抗器电抗器型号DCL-3-28直流电抗器DCL-6-11直流电抗器DCL-12-6.3直流电抗器直流电抗器DCL-23-3.6直流电抗器DCL-30-2.0直流电抗器DCL-40-1.3直流电抗器DCL-50-1.1直流电抗器DCL-60-0.8直流电抗器DCL-75-0.7直流电抗器DCL-95-0.54直流电抗器DCL-110-0.45直流电抗器DCL-160-0.36直流电抗器DCL-180-0.33直流电抗器DCL-250-0.26直流电抗器DCL-300-0.18直流电抗器DCL-340-0.17直流电抗器DCL-450-0.15直流电抗器DCL-500-0.10直流电抗器DCL-560-0.11直流电抗器DCL-700-0.062直流电抗器DCL-800-0.055直流电抗器DCL-1000-0.05直流电抗器启动电抗器型号QKSG-410/6启动电抗器QKSG-520/6启动电抗器QKSG-580/6启动电抗器QKSG-660/6启动电抗器QKSG-740/6启动电抗器QKSG-830/6启动电抗器QKSG-920/6启动电抗器QKSG-1040/6启动电抗器QKSG-1160/6启动电抗器QKSG-1310/6启动电抗器QKSG-1480/6启动电抗器QKSG-1660/6启动电抗器QKSG-1850/6启动启动电抗器QKSG-2310/6 QKSG-2590/6启动电抗器QKSG-410/10启动电抗器QKSG-460/10启动电抗器QKSG-520/10启动电抗器QKSG-580/10启动电抗器QKSG-660/10启动电抗器QKSG-740/10启动电抗器QKSG-920/10启动电抗器QKSG-1040/10启动电抗器QKSG-1160/10启动电抗器QKSG-1310/10启动电抗器QKSG-1480/10启动电抗器QKSG-1660/10启动电抗器QKSG-1850/10启动电抗器QKSG-2070/10启动电抗器QKSG-2310/10启动电抗器QKSG-2590/10启动电抗器产品名称型号规格BK系列控制变压器BK-25VABK-50VA控制变压器BK-100VA控制变压器BK-150VA控控制变压器制变压器BK-200VA控制变压器BK-250VA控制变压器BK-300VA控制变压器BK-400VA控制变压器BK-500VA控制变压器BK-1000VA控制变压器BK-1500VA控制变压器BK-2000VA控制变压器BK-2500VA控制变压器BK-3000VA控制变压器BK-4000VA控制变压器BK-5000VA控制变压器BK-7000VA控制变压器BK-8000VA控制变压器BK-10KVA控制变压器BK-15KVA控制变压器BK-20KVA控制变压器BK-25KVA控制变压器BK-30KVA控制变压器BK-40KVA控制变压器BK-50KVA控制变压器BK-60KVA控制变压器BK-80KVA控制变压器BK-100KVA控制变压器BKC系列机床控制变压器BKC-25VA BKC-50VA控制变压器BKC-150VA控制变压器BKC-200VA控制变压器BKC-250VA控制变压器BKC-300VA控制变压器BKC-500VA控制变压器JBK系列机床控制变压器JBK-40VAJBK-63VA控制变压器JBK-100VA控制变压器JBK-160VA控制变压器JBK-200VA控制变压器JBK-250VA控制变压器产品名称型号规格JBK系列机床控制变压器JBK-300VA机床控制变压器JBK-400VA机床控制变压器JBK-630VA机床控制变压器JBK-1000VA机床控制变压器JBK-1600VA机床控制变压器JBK-2000VA机床控制变压器JBK-2500VA机床控制变压器JBK-3000VA机床控制变压器JBK-4000VA机床控制变压器JBK-5000VA机床控制变压器BZ系列照明、行灯变压器BZ-50HBZ-100HBKZ系列整流装置变压器BKZ-5ABKZ-10ABKZ-20AJMB、DG、BJZ、BZ系列照明、行灯变压器JMB、DG、BJZ、BZ-25VAJMB-50VA行灯变压器JMB-100VA行灯变压器JMB-150VA行灯变压器JMB-200VA行灯变压器JMB-250VA行灯变压器JMB-300VA行灯变压器JMB-400VA行灯变压器JMB-500VA行灯变压器JMB-750VA行灯变压器JMB-1000VA行灯变压器JMB-1500VA行灯变压器JMB-2000VA行灯变压器JMB-2500VA行灯变压器JMB-3000VA行灯变压器JMB-4000VA行灯变压器JMB-5000VA行灯变压器JMB-7000VAJMB-8000VA行灯变压器JMB-10KVA行灯变压器JMB-15KVAJMB-20KVA行灯变压器JMB-30KVA行灯变压器JMB-40KVA行灯变压器JMB-50KVA行灯变压器JMB-60KVAJMB-80KVA行灯变压器JMB-100KVA行灯变压器SG、SBK（ZSG）系列三相干式（整流）变压器SG/SBK-300VA三相干式（整流）变压器SG/SBK-500VA三相干式（整流）变压器SG/SBK-750VA三相干式（整流）变压器SG/SBK-1000VA三相干式（整流）变压器SG/SBK-2000VA三相干式（整流）变压器SG/SBK-3000VA三相干式（整流）变压器SG/SBK-4000VA三相干式（整流）变压器SG/SBK-5000VA三相干式（整流）变压器SG/SBK-6000VA三相干式（整流）变压器SG/SBK-8000VA三相干式（整流）变压器SG/SBK-10KVA三相干式（整流）变压器SG/SBK-15KVA三相干式（整流）变压器SG/SBK-20KVA三相干式（整流）变压器SG/SBK-30KVA三相干式（整流）变压器SG/SBK-40KVA三相干式（整流）变压器SG/SBK-50KVA三相干式（整流）变压器SG/SBK-60KVA三相干式（整流）变压器SG/SBK-80KVA三相干式（整流）变压器SG/SBK-100KVA三相干式（整流）变压器SG/SBK-150KVA三相干式（整流）变压器SG/SBK-200KVA三相干式（整流）变压器SG/SBK-300KVA三相干式（整流）变压器QZB系列自耦变压器QZB-14KWQZB-17KW自耦变压器QZB-20KW自耦变压器QZB-22KW自耦变压器QZB-28KW自耦变压器QZB-30KW自耦变压器QZB-40KW自耦变压器QZB-55KW自耦变压器QZB-75KW自耦变压器QZB-100KW自耦变压器QZB-115KW自耦变压器QZB-135KW自耦变压器QZB-155KW自耦变压器QZB-190KW QZB-225KW自耦变压器QZB-260KW自耦变压器QZB-280KW自耦变压器QZB-300KW自耦变压器大功率稳压器SBW-30KVA大功率稳压器SBW-50KVA大功率稳压器SBW-60KVA大功率稳压器SBW-80KVA大功率稳压器SBW-100KVA大功率稳压器SBW-150KVA大功率稳压器SBW-200KVA大功率稳压器SBW-225KVA大功率稳压器SBW-250KVA大功率稳压器SBW-300KVA大功率稳压器SBW-320KVA大功率稳压器SBW-350KVA大功率稳压器SBW-400KVA大功率稳压器SBW-500KVA大功率稳压器SBW-600KVA大功率稳压器SBW-800KVA大功率稳压器SBW-1000KVA大功率稳压器SBW-1200KVA大功率稳压器SBW-1600KVA大功率稳压器SBW-2000KVA大功率稳压器大功率稳压器单相高精度全自动稳压器TND-0.5KVA单相高精度全自动稳压器TND-1KVA单相高精度全自动稳压器TND-1.5KVA单相高精度全自动稳压器TND-2KVA单相高精度全自动稳压器TND-3KVA单相高精度全自动稳压器TND-5KVA单相高精度全自动稳压器TND-7KVA单相高精度全自动稳压器TND-10KVA单相高精度全自动稳压器TND-10KVA单相高精度全自动稳压器TND-15KVA单相高精度全自动稳压器TND-20KVA单相高精度全自动稳压器TND-30KVA单相高精度全自动稳压器三相高精度全自动稳压器TNS-1.5KVA三相高精度全自动稳压器TNS-3KVA三相高精度全自动稳压器TNS-4.5KVA三相高精度全自动稳压器TNS-6KVA三相高三相高精度全自动稳压器精度全自动稳压器TNS-9KVA三相高精度全自动稳压器TNS-15KVA三相高精度全自动稳压器TNS-20KVA三相高精度全自动稳压器TNS-30KVA三相高精度全自动稳压器TNS-45KVATNS-60KVA三相高精度全自动稳压器TNS-100KVA三相高精度全自动稳压器TDGC2J系列单相接触式调压器TDGC2J-0.5KVA单相接触式调压器TDGC2J-1KVA单相接触式调压器TDGC2J-2KVA单相接触式调压器TDGC2J-3KVA单相接触式调压器TDGC2J-5KVA单相接触式调压器TDGC2J-7KVA单相接触式调压器TDGC2J-10KVA单相接触式调压器TDGC2J-15KVA单相接触式调压器TDGC2J-20KVA单相接触式调压器TDGC2J-40KVA单相接触式调压器TDGC2J-50KVA单相接触式调压器TDGC2J-60KVA单相接触式调压器TDGC2系列单相接触式调压器TDGC2-0.2KVA单相接触式调压器TDGC2-0.5KVA单相接触式调压器TDGC2-1KVA单相接触式调压器TDGC2-2KVA单相接触式调压器TDGC2-3KVA单相接触式调压器TDGC2-5KVA单相接触式调压器TDGC2-7KVA单相接触式调压器TDGC2-10KVA单相接触式调压器TDGC2-15KVA单单相接触式调压器TDGC2-30KVA单相接触式调压器TSGC2J系列三相接触式调压器TSGC2J-1.5KVA三相接触式调压器TSGC2J-3KVA三相接触式调压器TSGC2J-6KVA三相接触式调压器TSGC2J-9KVA三相接触式调压器TSGC2J-15KVA三相接触式调压器TSGC2J-20KVA三相接触式调压器TSGC2J-40KVA三相接触式调压器TSGC2J-50KVA三相接触式调压器TSGC2J-60KVA三相接触式调压器TSGC2J-80KVA三相接触式调压器TSGC2J-90KVA三相接触式调压器TSGC2J-100KVA三相接触式调压器TSGC2系列三相接触式调压器TSGC2-1.5KVATSGC2-3KVATSGC2-6KVATSGC2-9KVATSGC2-15KVATSGC2-30KVA制动单元CDBR型号CDBR-4030CCDBR-4045CCDBR-4075CCDBR-4110CCDBR-4160CCDBR-4220CCDBR-4300C 波纹电阻器ＣＭＲB-200300400500600750100012501500200025003000制动电阻箱CMRX-3KW4.5681012.52030304050607080100120制动电阻50W60W80W 100W 120W 150W 200W 300W 400W 500W600W750W 1000W 1200W 1500W 2000WJXL-5JXL-10 JXL-15 JXL-20 JXL-30 JXL-40 JXL-50 JXL-60 JXL-80 JXL-110 JXL-125A JXL-150 JXL-200 JXL-250 JXL-280JXL-400 JXL-500 JXL-600 JXL-800 JXL-1000 JXL-1200 JXL-1400 JXL-1600 JXL-1800CXL-5 CXL-10 CXL-15 CXL-20 CXL-30 CXL-40 CXL-50 CXL-60 CXL-80 CXL-110 CXL-125CXL-200CXL-250CXL-280CXL-300CXL-400CXL-500CXL-560CXL-800CXL-800CXL-1200CXL-1400CXL-1600CXL-1800电容电压525V5次滤波电抗:电抗器型号LKSG-0.4-30/1799滤波电抗器LKSG-0.4-35/1439滤波电抗器LKSG-0.4-45/1199滤波电抗器LKSG-0.4-60/899滤波电抗器LKSG-0.4-75/719滤波电抗器LKSG-0.4-90/600滤波电抗器LKSG-0.4-105/514滤波滤波电抗器电抗器LKSG-0.4-120/450滤波电抗器LKSG-0.4-135/400滤波电抗器LKSG-0.4-150/360滤波电抗器LKSG-0.4-180/300滤波电抗器LKSG-0.4-225/240滤波电抗器LKSG-0.4-270/200滤波电抗器LKSG-0.4-375/174滤波电抗器LKSG-0.4-450/145滤波电抗器LKSG-0.4-525/124滤波电抗器LKSG-0.4-595/109滤波滤波电抗器电抗器LKSG-0.4-670/97滤波电抗器LKSG-0.4-745/87滤波电抗器LKSG-0.4-820/79滤波电抗器LKSG-0.4-895/73滤波电抗器7次滤波电抗:电抗器型号LKSG-0.4-30/921滤波电抗器LKSG-0.4-35/737滤波电抗器LKSG-0.4-45/614滤波电抗器LKSG-0.4-55/461滤波电抗器LKSG-0.4-70/368滤波电抗器LKSG-0.4-85/307滤波电抗器LKSG-0.4-100/263滤波电抗器LKSG-0.4-115/230滤波电抗器LKSG-0.4-130/205滤波电抗器LKSG-0.4-145/184滤波电抗器LKSG-0.4-170/154滤波电抗器LKSG-0.4-210/123滤波电抗器LKSG-0.4-255/102滤波电抗器LKSG-0.4-285/92滤波电抗器11次滤波电抗:电抗器型号滤波电抗器LKSG-0.4-25/395滤波电抗器LKSG-0.4-35/316滤波电抗器LKSG-0.4-40/263滤波电抗器LKSG-0.4-60/197滤波电抗器LKSG-0.4-75/158滤波电抗器LKSG-0.4-85/132滤波电抗器LKSG-0.4-100/113滤波电抗器LKSG-0.4-115/99滤波电抗器LKSG-0.4-130/88滤波电抗器LKSG-0.4-145/79滤波电抗器LKSG-0.4-170/58滤波电抗器LKSG-0.4-210/53滤波电抗器LKSG-0.4-255/44滤波电抗器LKSG-0.4-285/39滤波电抗器型号SG-10隔离了变压器SG-15隔离了变压器SG-20隔离了变压器SG-25隔离了变压器SG-30隔离了变压器SG-40隔离了变压器SG-50隔离了变压器SG-63隔离了变压器SG-80隔离了变压器SG-100隔离了变压器SG-125隔离了变压器SG-160隔离了变压器SG-200隔离了变压器SG-250隔离了变压器SG-315隔离了变压器SG-400隔离了变压器SG-500隔离了变压器SG-630隔离了变压器SG-800隔离了变压器SG-1000隔离了变压器TEL:150********LiuKai。
CKSC串联电抗器相关参数及型号
CKSC-126/10-6%干式铁芯串联电抗器参数列表一、CKSC 用途CKSC型干式铁芯串联电抗器是电力系统无功补偿装置的重要配套设备。
电力电容器与干式铁芯电抗器串联后，能有效地抑制电网中的高次谐波，限制电容器的合闸涌流及操作过电压，改善系统的电压波形，提高电网功率因数，对电力电容器及其它电力设备的平安运行起到了较大的作用。
二、CKSC 结构特点一、 CKSC型干式铁芯串联电抗器的铁芯采纳优质入口冷轧低损耗硅钢片，芯柱由多个气隙分成均匀小段，气隙中采纳环氧板，以保证电抗器气隙长期运行下而不发生转变。
二、铁芯端面采纳优质硅钢片端面胶，使硅钢片牢固地结合在一路，大大减小了运行时的噪音，并具有较好的防腐性能。
3、线圈为环氧浇注型，线圈内外敷设环氧玻璃网格布作增强，采纳H级环氧浇注体系在真空状态下进行浇注，该线圈不但绝缘性能好，而且机械强度高，能耐受大电流冲击和冷热冲击而不开裂。
4、环氧浇注线圈不吸水、局部放电量低，可在恶劣环境条件下平安运行。
五、线圈上下端部采纳环氧垫块和硅橡胶防震垫，有效减小了线圈运行时的震动。
三、CKSC 利用环境条件一、海拔高度不超过2000米。
二、运行环境温度-25℃～+45℃，相对湿度不超过90%。
3、周围无有害气体，无易燃易爆物品。
4、周围环境应有良好的通风条件，如装在柜内，应加装通风设备。
四、CKSC 性能参数一、耐温品级达到F级（155℃）；正常运行时，干式铁芯电抗器的铁芯温升不大于85K，线圈温升不大于95K。
二、电抗器能在倍额定电流下长期运行。
3、电抗器的噪声不大于国家标准。
4、电抗器耐压水平符合JB5346-1998《串联电抗器》的规定。
五、.定货须知（点抗率的选择必需依照电网谐波状况而定）1.点抗率，是单相或三相，电容器额定电压;2.电抗器容量（应与并联电容器的容量相匹配）；3.也依照用户具体要求定制特殊规格电抗器；4滤波电抗器依照用户要求的电压，电流，电感数据制造。
CKSG-2.1-0.48-7%串联电抗器 Reactor解读
CKSG-2.1/0.48-7%串联电抗器-ReactorCKSG-2.1/0.48-7%串联电抗器介绍：CK:代表系列型号,以它作为产品型号的开头是为了让客户更好的区分电抗器的功能，这里的CK代表串联电抗器，BK并联电抗器QK 启动电抗器LK滤波电抗器XK代表限流电抗器S:代表相数，这里的S表示三相电抗器，用于补偿柜共补。
,还有D 代表单相电抗器，用于补偿柜分补。
G: 代表冷却方式空气冷却C代表环氧浇筑系列2.1: 代表电抗器的容量，容量选择范围0.3-30KVAR，如果对电抗器容量不了解，可致电详询。
0.48:指的是电容器电压，这里的单位是KV，1KV以下的电压为低压，3-10KV以上的电抗器称高压电抗器，也有被称为高压电抗器。
7%:指的是电抗率，常用的电抗率有5%，6%，7%，12%，14% CKSG-2.1/0.48-7%串联电抗器CKSG电抗器参数表同系列型号CKSG-2.1/0.48-7% CKSG-30/0.48-7%名称串联电抗器调谐电抗器电抗器容量 2.1KVAR 匹配电容器30KVAR 系统电压400V 电容电压480V（可选）电压降19.4V 电流36.1A电感 1.71MH 电抗率7%频率50HZ 品牌昌日冷却方式AN 防护等级Ip00串联电抗器适用于无功补偿系统中的电容器前端，抑制电网中的谐波，保护电容器的正常使用CKSG串联电抗器并联在电网中,低频时呈现容性,主要起到无功补偿功能;高频时,电网呈现感性,从而抑制谐波起动保护电容器的作用。
上海昌日电子科技有限公司我公司是专业生产电抗器的厂家，电抗器有变频器输入电抗器又称（进线电抗器），输出电抗器又称出线电抗器，直流电抗器又称平波电抗器。
补偿柜CKSG串联电抗器，电容专用串联电抗器，高压串联电抗器，电抗器系列种类齐全，订做非标电抗器产品。
串联电抗器；CKSC高压串联电抗器；QKSC启动电抗器等输入电抗器 JXL系列-400 输出电抗器 CXL系列-400输入电抗器 JXL系列-660 输出电抗器 CXL系列-660直流电抗器 DCL系列-250一、CKSG-2.1/0.48-7%串联电抗器作用接入串联电抗器，电容器电压升高系数- K=1 d 1如K= 6% 1.06 10.06 1≈-d =即运行电压升高6%，工作电流也随之大约6%。
CKSC-24／10-6%电抗器
CKSC-90/10-6% 90 10 6 78.7 1290 580 990 500 1000 600 450 14
CKSC-108/10-6% 108 10 6 94.5 1470 640 1020 500 1025 650 450 14
CKSC-120/10-6% 120 10 6
105 1600 780 1080 500 1030 650 450 14
7.9 260 145 670 400 638 400 350 14
CKSC-24/10-6% 12 10 6 10.5 280 150 670 400 638 400 350 14
CKSC-24/10-6% 18 10 6 15.7 380 200 830 400 702 500 350 14
CKSC-24/10-6% 21 10 6 18.4 450 210 830 400 702 500 350 14
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压电抗器|CKSC-12/6-6%|补偿柜专用电抗器
C KSC系列电抗器是用于高压无功补偿柜里面的重要元件之一
我们共同认识一下高压电抗器的作用
高压用于 3.3KV,6KV 10KV 可以说高压10000V 都称为意义上的高压里面通过的是交流，与补偿电容器串联，对稳态性谐波（5、7、11、13次）构成串联谐振。
通常有5~6%电抗器，属于高感值电抗器。
高压电抗器用途是什么该产品与并联电容器组相串联，具有补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所
CKSC-12/6-6% 全称是6KV三相高压环氧浇注电抗器
电抗器容量是12KVAR
高压指的是6KV系统
电容柜补偿的容量是200KVAR
CKSC中的S代表的是三相电抗器如果是D 代表单相电抗器6指的是电抗率，常用的电抗率有1% 6% 7% 12% 14%等
壹，以下是我公司CKSC-12/6-6%规格参数
型式串联电抗电抗率6%
容量12Kvar联结-
电压6kV电流17.5A
相数三相频率50Hz
冷却方式自冷耐压42000V
产地上海品牌昌日
贰，CKSC-12/6-6%电抗器外形示意图
参，CKSC-12/6-6% 全称是10KV三相高压环氧浇注电抗器使用场合
补偿电网无功功率、提高功率因数、抑制谐波电流、限制合闸涌流等功能，适用于电力系统、电力化铁道、冶金、石化等较高防火要求、电磁干扰要求和安装空间有限的城网变电站、地下变电站和微机控制变电站等场所
肆，CKSC-12/6-6%型号意义
伍，CKSC-12/6-6% 全称是10KV三相高压环氧浇注电抗器使用环境特点
1.眀拔高度不超过2000米。
2.运行环境温度-25℃～＋45℃，相对湿度不超过90％。
3.栀围无有害气体，无易燃易爆物品。
4.栀围环境应有良好的通风条件。
陆，CKSC-12/6-6%性能及技术参数
1.可用于系统电压为：6kV、10kV、10.5kV、11kV。
2.电抗率为：1%、4.5%、5%、6%、7%、12%、14%
3.绝缘等级：F级，电抗器噪声：≤45dB
4.过载能力：≤1.35倍下连续运行
5.电抗器相与相之间不平横度不大于±3%，电感量误差控制在+3%以内。
柒，CKSC-12/6-6% 我公司生产高压电抗器结构特点有哪些第一、其铁芯材料采用的是优质的进口硅钢片，芯柱被多个气隙分成均匀的小段。
气隙的隔绝介质采用的是环氧布板，这样就能够保证气隙在长期运行中不发生变化。
第二、铁芯的端面采用了优质的硅钢片端面胶，它的粘合力非常强，能够使硅钢片紧紧地粘结一起，不仅有效地减小了运行时的噪音，并且防潮防尘性能也十分优异。
第三、高压串联电抗器的整个外形呈环氧浇注型，其内外线圈的敷设采用了环氧玻璃网格分布方法，并且是采用F级环氧浇注
体系在真空状态下进行浇注，不仅具有强大的绝缘性能，而且还具有极高的机械强度，即使是受到大电流冲击也不会开裂。
第四、第三条中提到的环氧浇注线圈具有防水、局部放电量低等优点，即使是在极其恶劣的环境条件下也能安全运行。
第五、环氧浇注线圈的上下端都采用了环氧垫块和硅橡胶防震垫，能够有效减小线圈运行时的震动强度
CKSC-12/6-6% 三相高压环氧浇注电抗器实物图
高压串联电抗器补偿柜实际应用
CKSC-12/6-6%电抗器效果示意图
影响CKSC-12/6-6%电抗器的使用寿命因素
就是电抗器在额定的负载下可以长期正常运行的时间。
还有电抗器的使用寿命都是根据其材料来决定的。
其中制造电抗器的材料分为绝缘材料和金属材料着两大类：金属的材料耐高温，而绝缘的材料在长时间内比较高的温度、磁场和电场的相互作用之下，便会逐渐失去原本的绝缘性能和力学上的性能。
比如说变脆、机械强度上的减弱、最后就是电击穿，这个逐渐电话的过程就是绝缘材料上的变化；如果温度出现的越高的话，那么在绝缘材料的
绝缘性能和力学性能所减弱的就会越快；而如果绝缘材料含水量越来越多的话，那么老化也是越来越快的。
CKSC-12/6-6%电抗器接线示意图
我公司生产CKSC系列电抗器，产品品种齐全，工艺，质量精益求精。
公司本着服务“只有起点，没有终点”的理念,持续为广大用户提供优质产品与服务。
CKSC-72/10-12 12/√3 12 72 831.4 28.87 28.798 1.087 330 460 1040 CKSC-45/10-5 900 11/√3 5 45 317.5 47.24 6.721 0.764 310 460 1000 CKSC-54/10-6 11/√3 6 54 381.1 47.23 8.069 0.876 310 460 1000 CKSC-108/10-12 12/√3 12 108 831.4 43.30 19.201 1.474 350 520 1100 CKSC-60/10-5 1200 11/√3 5 60 317.5 62.99 5.040 0.949 320 460 1020 CKSC-12/6-6% 11/√3 6 72 381.1 62.98 6.051 1.087 330 460 1050 CKSC-144/10-12 12/√3 12 144 831.4 57.73 14.402 1.829 360 520 1130 CKSC-75/10-5 1500 11/√3 5 75 317.5 78.74 4.032 1.121 320 460 1025 CKSC-90/10-6 11/√3 6 90 381.1 78.72 4.841 1.285 340 460 1085 CKSC-180/10-12 12/√3 12 180 831.4 72.17 11.520 2.162 370 520 1160 CKSC-90/10-5 1800 11/√3 5 90 317.5 94.49 3.360 1.285 340 460 1075 CKSC-108/10-6 11/√3 6 108 381.1 94.46 4.035 1.474 350 460 1100 CKSC-216/10-12 12/√3 12 216 831.4 86.60 9.600 2.479 380 520 1200 CKSC-105/10-5 2100 11/√3 5 105 317.5 110.24 2.880 1.443 340 520 1080 CKSC-12/6-6% 11/√3 6 126 381.1 110.21 3.458 1.654 350 520 1110 CKSC-252/10-12 12/√3 12 252 831.4 101.03 8.229 2.783 390 520 1230 CKSC-120/10-5 2400 11/√3 5 120 317.5 125.98 2.520 1.595 350 520 1110 CKSC-12/6-6% 11/√3 6 144 381.1 125.95 3.026 1.829 350 520 1110 CKSC-288/10-12 12/√3 12 288 831.4 115.47 7.200 3.076 400 520 1255 CKSC-135/10-5 2700 11/√3 5 135 317.5 141.73 2.240 1.743 350 520 1125 CKSC-162/10-6 11/√3 6 162 381.1 141.70 2.689 1.997 360 520 1150
