2018年高考物理二轮复习 100考点千题精练 第十章 电磁感应 专题10.9 转动切割磁感线问题

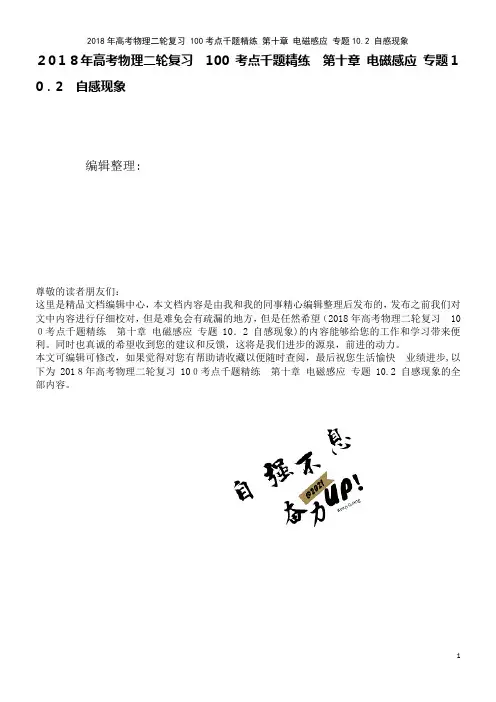

高考物理二轮复习100考点千题精练第十章电磁感应专题10.2自感现象(2021学年)
２0１８年高考物理二轮复习100考点千题精练第十章电磁感应专题１0．2 自感现象编辑整理:尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018年高考物理二轮复习10０考点千题精练第十章电磁感应专题10．2 自感现象)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步,以下为201８年高考物理二轮复习 10０考点千题精练第十章电磁感应专题10.2 自感现象的全部内容。
专题１0.2 自感现象一．选择题1。
【湖北省沙市中学2０16届高三下学期第四次半月考理科综合试题】如图所示的电路中,三个灯泡L１，L2，L３的电阻关系为Ｒ1〈Ｒ2＜R3，电感L的电阻可忽略，D为理想二极管。
电键Ｋ从闭合状态突然断开时,下列判断正确的是:A. Ｌ１逐渐变暗，L2、L3均先变亮,然后逐渐变暗B。
ﻩL１逐渐变暗, Ｌ2立即熄灭,L3先变亮,然后逐渐变暗C.L2立即熄灭,Ｌ1、L3均逐渐变暗D.ﻩL1，Ｌ2，Ｌ3均先变亮，然后逐渐变暗【参考答案】B【名师点睛】做好本题要弄清楚电流的大小变化，方向变化，还要知道二极管的正向导通性；当K 突然断开时，电感L由于自感,电流继续原方向流动,但二极管反向不导通,所以L2不亮，又因为原来Ｌ中电流比L3的电流大，所以L3将更亮，之后再变暗。
２.如图所示的电路,开关原先闭合,电路处于稳定状态,在某一时刻突然断开开关S,则通过电阻Ｒ1中的电流I１随时间变化的图线可能是下图中的( ）【参考答案】Ｄ3。
（山西省阳泉市20１6届高三全国高校招生模拟考试理科综合物理试题）如图所示,三个相同的灯泡a、b、c和电阻不计的线圈L与内阻不计的电源连接，下列判断正确的是( ）Ａ.Ｋ闭合的瞬间,b、c两灯亮度不同B．Ｋ闭合足够长时间以后，b、c两灯亮度相同Ｃ.Ｋ断开的瞬间，ａ、ｃ两灯立即熄灭D.Ｋ断开之后，b灯突然闪亮以后再逐渐变暗【参考答案】Ｄ【名师解析】K闭合的瞬间,由于线圈的自感作用,可以看做bc灯串联后与ａ并联,a灯最亮，b、c两灯亮度相同，选项A错误。
2018年高考物理二轮复习100考点千题精练第十章电磁感应专题10.12电磁感应中的综合问题
专题10.12 电磁感应中的综合问题一．选择题1．(2016·山东淄博诊断)如图甲所示，左侧接有定值电阻R＝2 Ω的水平粗糙导轨处于垂直纸面向外的匀强磁场中，磁感应强度B＝1 T，导轨间距L＝1 m。
一质量m＝2 kg，阻值r＝2 Ω的金属棒在水平拉力F 作用下由静止开始从CD处沿导轨向右加速运动，金属棒的v－x图象如图乙所示，若金属棒与导轨间动摩擦因数μ＝0.25，则从起点发生x＝1 m位移的过程中(g＝10 m/s2)( )A．金属棒克服安培力做的功W1＝0.5 JB．金属棒克服摩擦力做的功W2＝4 JC．整个系统产生的总热量Q＝4.25 JD．拉力做的功W＝9.25 J【参考答案】D2．如图所示，固定在水平面上的光滑平行金属导轨，间距为L，右端接有阻值R的电阻，空间存在方向竖直向上、磁感应强度为B的匀强磁场．质量为m、电阻为r的导体棒ab与固定弹簧相连，放在导轨上．初始时刻，弹簧恰处于自然长度．给导体棒水平向右的初速度v0，导体棒开始沿导轨往复运动，在此过程中，导体棒始终与导轨垂直并保持良好接触．已知导体棒的电阻r与定值电阻R的阻值相等，不计导轨电阻，则下列说法中正确的是( )A．导体棒开始运动的初始时刻受到的安培力向左B．导体棒开始运动的初始时刻导体棒两端的电压U＝BLv0C ．导体棒开始运动后速度第一次为零时，系统的弹性势能E p ＝12mv 2D ．导体棒最终会停在初始位置，在导体棒整个运动过程中，电阻R 上产生的焦耳热Q ＝14mv 2【参考答案】AD二．计算题1.（2017年11月浙江选考）所图所示，匝数N =100、截面积s =1.0×10-2m 2、电阻r=0.15Ω的线圈内有方向垂直于线圈平面向上的随时间均匀增加的匀强磁场B 1，其变化率k =0.80T/s 。
线圈通过开关S 连接两根相互平行、间距d=0.20m 的竖直导轨，下端连接阻值R=0.50Ω的电阻。
2018年高考物理课标Ⅱ专用复习专题测试专题十 磁场 共182张 精品
3.(2017课标Ⅰ,19,6分)(多选)如图,三根相互平行的固定长直导线L1、L2和L3两两等距,均通有电 流I,L1中电流方向与L2中的相同,与L3中的相反。下列说法正确的是 ( )
9.(2016课标Ⅲ,18,6分)平面OM和平面ON之间的夹角为30°,其横截面(纸面)如图所示,平面OM上 方存在匀强磁场,磁感应强度大小为B,方向垂直于纸面向外。一带电粒子的质量为m,电荷量为q (q>0)。粒子沿纸面以大小为v的速度从OM的某点向左上方射入磁场,速度与OM成30°角。已知 该粒子在磁场中的运动轨迹与ON只有一个交点,并从OM上另一点射出磁场。不计重力。粒子 离开磁场的出射点到两平面交线O的距离为 ( )
A.左、右转轴下侧的绝缘漆都刮掉 B.左、右转轴上下两侧的绝缘漆都刮掉 C.左转轴上侧的绝缘漆刮掉,右转轴下侧的绝缘漆刮掉 D.左转轴上下两侧的绝缘漆都刮掉,右转轴下侧的绝缘漆刮掉
答案 AD 本题考查安培力、电路。要使线圈在磁场中开始转动,则线圈中必有电流通过,电 路必须接通,故左右转轴下侧的绝缘漆都必须刮掉;但如果上侧的绝缘漆也都刮掉,当线圈转过1 80°时,靠近磁极的导线与开始时靠近磁极的导线中的电流方向相反,受到的安培力相反,线圈向 原来的反方向转动,线圈最终做往返运动,要使线圈连续转动,当线圈转过180°时,线圈中不能有 电流通过,依靠惯性转动到初始位置再接通电路即可实现连续转动,故左、右转轴的上侧不能都 刮掉,故选项A、D正确。
() A.运动轨迹的半径是Ⅰ中的k倍 B.加速度的大小是Ⅰ中的k倍 C.做圆周运动的周期是Ⅰ中的k倍 D.做圆周运动的角速度与Ⅰ中的相等

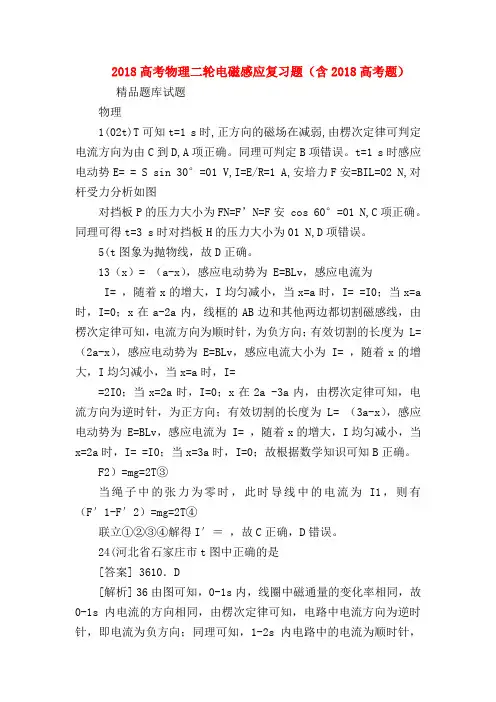

【高三物理试题精选】2018高考物理二轮电磁感应复习题(含2018高考题)
2018高考物理二轮电磁感应复习题（含2018高考题）精品题库试题物理1(02t)T可知t=1 s时,正方向的磁场在减弱,由楞次定律可判定电流方向为由C到D,A项正确。
同理可判定B项错误。
t=1 s时感应电动势E= = S sin 30°=01 V,I=E/R=1 A,安培力F安=BIL=02 N,对杆受力分析如图对挡板P的压力大小为FN=F’N=F安cos 60°=01 N,C项正确。
同理可得t=3 s时对挡板H的压力大小为01 N,D项错误。
5(t图象为抛物线，故D正确。
13（x）= （a-x），感应电动势为 E=BLv，感应电流为I= ，随着x的增大，I均匀减小，当x=a时，I= =I0；当x=a 时，I=0；x在a-2a内，线框的AB边和其他两边都切割磁感线，由楞次定律可知，电流方向为顺时针，为负方向；有效切割的长度为 L= （2a-x），感应电动势为 E=BLv，感应电流大小为 I= ，随着x的增大，I均匀减小，当x=a时，I==2I0；当x=2a时，I=0；x在2a -3a内，由楞次定律可知，电流方向为逆时针，为正方向；有效切割的长度为 L= （3a-x），感应电动势为 E=BLv，感应电流为 I= ，随着x的增大，I均匀减小，当x=2a时，I= =I0；当x=3a时，I=0；故根据数学知识可知B正确。
F2）=mg=2T③当绳子中的张力为零时，此时导线中的电流为I1，则有（F′1-F′2）=mg=2T④联立①②③④解得I′＝，故C正确，D错误。
24(河北省石家庄市t图中正确的是[答案] 3610．D[解析] 36由图可知，0-1s内，线圈中磁通量的变化率相同，故0-1s内电流的方向相同，由楞次定律可知，电路中电流方向为逆时针，即电流为负方向；同理可知，1-2s内电路中的电流为顺时针，。

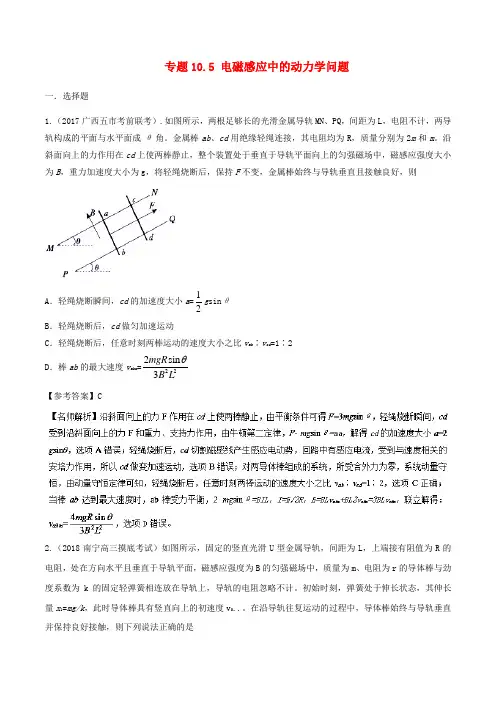

2018年高考物理二轮复习 100考点千题精练 第十章 电磁感应 专题10.5 电磁感应中的动力学问
专题10.5 电磁感应中的动力学问题一．选择题1.（2017广西五市考前联考）.如图所示，两根足够长的光滑金属导轨MN 、PQ ，间距为L ，电阻不计，两导轨构成的平面与水平面成θ角。
金属棒ab 、cd 用绝缘轻绳连接，其电阻均为R ，质量分别为2m 和m 。
沿斜面向上的力作用在cd 上使两棒静止，整个装置处于垂直于导轨平面向上的匀强磁场中，磁感应强度大小为B ，重力加速度大小为g ，将轻绳烧断后，保持F 不变，金属棒始终与导轨垂直且接触良好，则A ．轻绳烧断瞬间，cd 的加速度大小a =12g sin θ B ．轻绳烧断后，cd 做匀加速运动C ．轻绳烧断后，任意时刻两棒运动的速度大小之比v ab ∶v cd =1∶2D ．棒ab 的最大速度v abm =222sin 3mgR B L【参考答案】C2.（2018南宁高三摸底考试）如图所示，固定的竖直光滑U 型金属导轨，间距为L ，上端接有阻值为R 的电阻，处在方向水平且垂直于导轨平面，磁感应强度为B 的匀强磁场中，质量为m 、电阻为r 的导体棒与劲度系数为k 的固定轻弹簧相连放在导轨上，导轨的电阻忽略不计。
初始时刻，弹簧处于伸长状态，其伸长量x 1=mg/k ，此时导体棒具有竖直向上的初速度v 0..。
在沿导轨往复运动的过程中，导体棒始终与导轨垂直并保持良好接触，则下列说法正确的是2A ．初始时刻导体棒两端电压为BLv 0B ．初始时刻导体棒的加速度大小为2gC ．导体棒最终静止，此时弹簧的压缩量为mg/kD ．导体棒从开始运动直到最终静止的过程中，回路产生的焦耳热为12mv 02+222m g k【参考答案】CD3．如图甲所示，在列车首节车厢下面安装一电磁铁，电磁铁产生垂直于地面的匀强磁场，首节车厢经过安放在两铁轨间的线圈时，线圈中产生的电脉冲信号传到控制中心．图乙为某时控制中心显示屏上的电脉冲信号，则此时列车的运动情况是()3A ．匀速运动B ．匀加速运动C ．匀减速运动D ．变加速运动【参考答案】C4．(2016·河南郑州高三质量预测)(多选)用一段横截面半径为r 、电阻率为ρ、密度为d 的均匀导体材料做成一个半径为R (r ≪R )的圆环。
