杠杆力臂作图练习题
杠杆专项练习(含答案)
杠杆原理作图练习题一、作图题1、如图8所示，O 点为杠杆的支点，画出力F 的力臂，并用字母L 表示。
2、渔夫用绳子通过竹杠拉起渔网，如图14所示．请在图上画出 （1）绳子AB 对杆拉力F1的力臂L1．（2）渔网对杆的拉力F2的示意图及该力的力臂L2．3、筷子是我国传统的用餐工具，它应用了杠杆的原理，如图所示，请你在右图中标出这根筷子使用时的支点O ，并画出动力F1和阻力臂L2。
5、如图所示，用一根硬棒撬一块石头，棒的上端A 是动力作用点。
（1）在图上标出：当动力方向向上时，杠杆的支点a ；当动力方向向下时，杠杆的支点b 。
（2）在杠杆上画出撬动石头动力F 为最小时的方向。
6、 (10·宿迁)为使杠杆ON 在图乙位置能保持静止，需在M 点施加一个力F ．画出物体A 对杆的拉力的力臂和在M 点对杆的最小拉力F 的示意图； 7、（10·百色）图是吊车吊起重物的情景，点O 是起重臂OB 的支点。
请在图中作出F1、F2的力臂L 1、L2。
8、（10·茂名）(2分)如图所示，铡刀工作时的动力F1，O 为支点。
请在图中作出动力臂L1和铡刀受到的阻力F2的示意图。
9、（10·河南）如图11所示，在课桌的C 点用最小的力把桌腿B 抬离地面，在抬起时桌腿A 没有滑动，请在C 点画出这个力的示意图，并标出它的力臂l 。
10、(10·德州)如图所示，轻质杠杆可绕O 转动，杠杆上吊一重物G ，在力F 作用下杠杆静止在水平位置，l 为F 的力臂，请在图中作出力F 的示意图及重物G 所受重力的示意图。
11、如图所示，F1是作用在抽水机手柄A 点的动力，O 为支点，请在图中画出F1的力臂l1。
（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂。
13、请在图中画出动力F1的力臂L1。
14、如图所示，曲杠杆AOBC自重不计，O为支点，要使杠杆在图示位置平衡，请作出作用在C点最小的力F 的示意图及其力臂L1．15、如图所示，杠杆OA在力F1、F2的作用下处于静止状态，L2是力F2的力臂．在图中画出力F1的力臂L1和力F2．16、⑴如图所示，一把茶壶放在水平桌面上，请画出茶壶所受的重力G的示意图。
教科版八年级物理下册 杠杆力臂作图问题 专题练习(含答案)
杠杆力臂作图问题专题练习一、单选题1．如图是用撬棒撬石头的情景，下图中关于该撬棒使用时的杠杆示意图正确的是（）A．B．C．D．2．C点为硬棒AD的重心，硬棒可绕A点转动。
在棒的B点施加力F1，F1的方向沿OO'线，棒在图所示位置处于静止状态。
则A．F1>G B．F1=12GssC．重力的力臂等于S1D．F1方向沿OO′线向下3．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动，重物通过绳子对杠杆的拉力为阻力．图中能够正确表示动力臂的是（）A．l1B．l2C．l3D．l44．人体的某些部分也可以看作杠杆，例如托起物体的前臂图．下列图中正确表示手的前臂所受动力和阻力的是图A．B．C．D．5．关于杠杆，下列说法中正确的是（）A．杠杆一定是直的B．动力臂与阻力臂之和一定大于杠杆的长度C．动力和阻力一定在支点的两侧D．动力和阻力使杠杆转动的方向一定相反6．如图所示，0为杠杆的支点，作用在A点的4个力中，力臂最长的是（）A．1F B．2F C．3F D．4F7．如图所示的食品夹在使用时，食品夹上端杠杆及力臂的示意图正确的是（）A．B．C．D．二、作图题8．在图中，杠杆OA在力F1、F2的作用下处于静止状态，在图中画出力F2的力臂l2和力臂l1对应的力F1。
9．如图所示，在杠杆AOB的A端挂一重物G，要使杠杆在图示的位置平衡，请画出在杠杆上施加的最小动力F的示意图。
10．在图中，分别画出杠杆的动力臂l1和阻力臂l2。
11．做出图示滑轮的动力臂l1和阻力臂l212．在图中画出力F对支点O的力臂l。
13．作出图中压力F的力臂l。
14．作出图中拉力F的力臂l。
15．如图所示，杠杆在水平位置平衡。
（1）画出此时F2的力臂_____________；（2）比较二力的大小：F1_____F2，判断的依据是：___________。
16．在下图中，根据力臂和力，画出对应的力和力臂。
杠杆力臂作图题(题目精选)
杠 杆 作 图 作 业１、如图所示，利用轻质杠杆将重物提升（杠杆从竖直位置拉到水平位置）。
请在图上作出杠杆的动力臂（l 1）和阻力臂（l 2）。
在重物提升的过程中拉力F 将 （选填：“变大”、“不变”、“变小”）。
２、如图所示，人的手臂相当于一个 （选填：“省力”、“费力”）杠杆，它的支点在O 点。
请画出图中铅球对手的作用力F 的力臂l 。
当曲肘弯曲将手中的铅球举起时，阻力臂的大小将 ，肌肉产生的力将 。
３、如图所示，请画出阻力F 2的力臂（l 2），并作出动力臂为l 1的动力（F 1）的作用线。
４、如图所示，将一根粗细均匀的硬棒从水平地面抬起，所用的力F 始终与棒垂直，请画出图示位置的动力臂（l 1）和阻力臂（l 2）。
在抬起的过程中力F 将 （选填：“变大”、“不变”、“变小”）。
５、如图所示，请画出铡刀上的动力臂（l 1）和阻力臂（l 2）。
在把物体铡断时，如果把物体向铡刀的内侧移动一点，则所用的力将 （选填：“变大”、“不变”、“变OGF（第1题图）O F 2l 1 （第3题图） O（第2题图）F （第4题图）小”）。
６、如图所示，杠杆AOB 能绕与地面的接触点O 转动。
在B 端挂上重物G ，在A 端施加一个与OA 垂直的力F ，使杠杆在图示位置平衡。
请画出动力臂（l 1）和阻力臂（l 2）。
如果把力F 的方向转动到竖直向下，则在转动的过程中，为了使杠杆仍在原来的位置平衡，力F 的大小必须 （选填：“变大”、“不变”、“变小”）。
７、如图所示，AOB 为轻质杠杆，O 为支点，OA =OB ，在杠杆的B 端挂一重20N 的物体，要使杠杆在图示位置平衡，则在A 端施加的力F 至少为 N 。
并把这个力的作用线在图上画出。
８、如图所示，O 为杠杆AC 的支点，在B 处挂一个物体，AO =OB =BC ，为使杠杆在图示位置平衡，画出施加在杠杆上最小动力F 1的力臂l 1，并画出F 1的作用线。
力臂的作图练习
杠杆的五要素是 、 、 、 、 。
叫力臂 1、在下图1中，画出作用在“开瓶起子”上动力F 1的力臂和阻力F 2的示意图．图1 图22、如图2所示，O 是杠杆OA 的支点．在图中画出拉力F 1和F 2的力臂l 1和l 2.3、作出下图3的闸刀使用中的两个力臂，并标明L 1和L 2。
图4 图54、画出图4中动力F 1的力臂。
5、如图5所示，用力F 踩汽车刹车踏板，请画出此力对支点D 的力臂。
6、在图6中作出F 的力臂。
7、如图7，试画出缝纫机脚踏板所受动力、阻力的力臂。
8、图8是安装在安全文明小区进出口的栏杆(栏杆是一根粗细均匀的圆木杆)示意图，当在 A 处施加一个压力F 时，可将栏杆拉到如图所示位置，请在图中画出此时压力F 的力臂L 1，和重力G 的力臂L 2。
9、在图9中画出小锤所受阻力F 2以及动力F 1的力臂． 10、作出下例杠杆的动力臂和阻力臂图9图3图71．请标明图中杠杆的支点：2．用图所示的杠杆提起重物．O是杠杆的支点，在A点用力，在图中画出力Ｆ的力臂，并用字母G表示．3．画出图中各力的力臂：4．如图中均匀直棒OA可绕O点转动，请分别画出水平拉力Ｆ和重力G的力臂．5．如图为用起子开汽水瓶盖的时候，杆的支点O位置，及手作用在起子上力的力臂．请在图中表示．6．试在图上画出Ｆ1和Ｆ2的力臂7．在右图中画出力Ｆ对支点O的力臂，并用字母G表示．8．下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂．9．画出并标明图中Ｆ、G对支点O的力臂．10．画出图中各力的力臂．11．画出图中Ｆ1和Ｆ2的力臂G1和G2．12．画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）13．图中杠杆所受的重力G和拉力Ｆ的力臂．14．试在图中画出汽车刹车踏板上动力Ｆ1的力臂G1和阻力Ｆ2的力臂G2．15．画出图中，加在杠杆上的动力Ｆ的力臂．16．如图所示，试画出杠杆OA所受力的力臂（OA杆的质量忽略不计）17．图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力Ｆ，整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂．18．画出图中力Ｆ1和Ｆ2的力臂，并用G1和G2分别标明．19．画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）20．在图所示的各杠杆中，O是支点，试分别画出Ｆ1，Ｆ2的力臂G1，G2．21．下列所示的杠杆中，O是支点，在图上画出Ｆ1、Ｆ2的力臂，并且用G1、G2表示它们．22．画出下列各力的力臂（如图）23．画出下列各力的力臂（如图）24．如图中的点O是杠杆的支点，画出力Ｆ1和Ｆ2的力臂，并用字母G1和G2标明．25．画出图中Ｆ1和Ｆ2的力臂．26．在图中，画出力Ｆ1和Ｆ2对杠杆支点O的力臂，并分别用字母G1和G2表示．27．如图所示，一木杆可绕固定轴O自由转动，木杆在水平拉力Ｆ的作用下处于平衡状态．试在图上画出拉力Ｆ和木杆重力G对O点的力臂．28．画出图1和图2中各力的力臂．29．如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力．30．人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节O是支点，肌肉收缩，动力Ｆ1作用在A点上，阻力Ｆ2作用在B点上，请在图中画出各力的力臂，在你所画的图中：____表示Ｆ1的力臂，_____表示Ｆ2的力臂．31．用如图所示的杠杆提起重物，O是杠杆的支点，若在A点用力，在图中画出力Ｆ的力臂，并用字母G表示32．用道钉撬来撬铁路枕木上的道钉，O是支点，在图中作出它的动力臂和阻力臂．33．如图所示的杠杆中，O是支点．画出力Ｆ1、Ｆ2的力臂，并用字母G1、G2表示出来．34．先在图中找到支点的位置，然后根据情况确定动力和阻力，再画出各力臂：35．如图所示装置中，O是支点，AO＝BC＝40厘米，OC＝30厘米，在A端悬挂50牛顿的重物时，在B端至少应加多大的力才能使整个装置处于平衡状态．试用力的图示法在图中画出这个力．1．在物理学中，我们把在 的作用下 的硬棒叫做杠杆，此硬棒可以是直的，也可以是 ．杠杆如果绕固定点O 转动，则O 点称为 ． 叫动力臂． 叫阻力臂．2．如下图所示的杠杆，请画出杠杆的动力臂和阻力臂．（5）（6）（7） （8） （9）3．如左下图所示，筑路工人用撬棒撬石头，O 为撬棒的支点，请画出作用在撬棒上动力F 的力臂．4．在右图中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于Ｏ点的力臂l 1． (黑点表示“不倒翁”的重心)5．在下图中，画出动力F 1的力臂和阻力F 2的示意图, 以及阻力臂（1）（2）（3）A（4）6．如图甲所示的钢丝钳，A 为剪钢丝处，B 为手的用力点，0为转动轴，图乙为单侧钳柄及相连部分示意图。

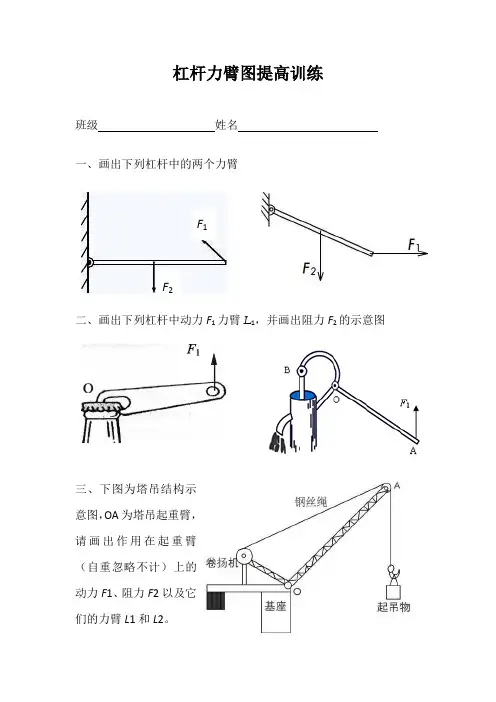

杠杆作图提高训练题--自绘高清晰规范大图
杠杆力臂图提高训练
班级姓名
一、画出下列杠杆中的两个力臂
二、画出下列杠杆中动力F 1力臂L 1，并画出阻力F 2的示意图
三、下图为塔吊结构示
意图，OA 为塔吊起重臂，
请画出作用在起重臂
（自重忽略不计）上的
动力F 1、阻力F 2以及它
们的力臂L 1和L 2。
F 2
F 1
四、画出下图中使杠杆平衡的最小动力F1
五、在A点施加一个最小的动力使杠杆平衡．请画出最小的动力F1和它的动力臂L1以及杠杆受到的阻力F2．
六、A为质地均匀的圆柱体的重心，现欲将该圆柱体推上一个台阶，请在右上图中画出需要的最小推力。
七、如下图，杠杆在力F1、F2的作用下处于静止状态，L1是F2的力臂，请画出F2的力臂和力F1。
初中物理杠杆作图题练习(含答案)
学习必备欢迎下载八年级下册物理杠杆作图题1画出图中，加在杠杆上的动力F的力臂.••请标明图中杠杆的支点：2•画出图中力F 1和F 2的力臂，并用G i和G2分别标明.4•如图中均匀直棒0A可绕0点转动，请分别画出水平拉力F和重力G的力臂.5.如图为用起子开汽水瓶盖的时候，杆的支点0位置，及手作用在起子上力的力臂. 请在图中表示.6.试在图上画出F〔和F 2的力臂7.在右图中画出力F对支点0的力臂，并用字母G表示.&下图中的铡刀属于杠杆，试画出它的动力臂和阻力臂.9•画出并标明图中F、G对支点0的力臂.10.画出图中各力的力臂.11.画出图中F 1和F 2的力臂G i和G2.12.画出图中杠杆所受各力对于点O的力臂（不计杠杆所受的重力）13.图中杠杆所受的重力G和拉力F的力臂.14 .试在图中画出汽车刹车踏板上动力F1的力臂G1和阻力F 2的力臂G2.A15.请标明图中杠杆的支点:16.如图所示，试画出杠杆0A所受力的力臂（0A杆的质量忽略不计）17.图中，均匀直棒AB可绕A点转动，在B端加一竖直向上的40牛顿的力F,整个装置处于静止状态，试作出该棒所受重力的图示及重力的力臂.A18•用图所示的杠杆提起重物. O是杠杆的支点，在A点用力，在图中画出力F的力臂, 并用字母G表示.19•画出图中杠杆所受各力对于支点O的力臂（不计杠杆所受重力）20 .在图所示的各杠杆中，O是支点，试分别画出F 1, F 2的力臂G, G?.21 •下列所示的杠杆中， 0是支点，在图上画出 F 1、F 2的力臂，并且用 G|、G 2表示24•如图中的点 0是杠杆的支点，画出力 F 1和F 2的力臂，并用字母 G 和q 标明.25. 画出图中F 1和F 2的力臂.26. 在图中，画出力 F 1和F 2对杠杆支点0的力臂，并分别用字母 G|和Q 表示.它们.23. 画出下列各力的力臂（如图）22.画出下列各力的力臂（如图）27.如图所示，一木杆可绕固定轴0自由转动，木杆在水平拉力F的作用下处于平衡状态.试在图上画出拉力F和木杆重力G对0点的力臂.28.画出图1和图2中各力的力臂.29.如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿,方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力.30.人的前臂是费力杠杆，当曲肘将手中重物举起时，肘关节0是支点，肌肉收缩,动力F 1作用在A点上，阻力F2作用在B点上，请在图中画出各力的力臂，在你所画的图中：___ 表示F 1的力臂，______ 表示F2的力臂.答案1•如图所示:2•标明力臂L1和L2各1分，画错一个扣2 分.F a3.4.如图5.如图所示:6.如图所示:7.&如图所示:10.11.如图所示:12.如图所示:13.如图所示:14.如图所示:A15.如图所示:17.如图所示:18.如图所示:A 20.22.24.25.26.学习必备欢迎下载28.图I m 2F I29.no*30.。
初中物理杠杆画图题练习含答案
作图题 ( 一次)
4．如图中平均直棒OA可绕 O点转动，请分别画出水平拉力Ｆ和重力G的力臂．6．试在图上画出Ｆ1和Ｆ2的力臂
7．在右图中画卖力Ｆ对支点O的力臂，并用字母G表示．
9．画出并注明图中Ｆ、G对支点O的力臂．
10．画出图中各力的力臂．
作图题 (二次)
12．画出图中杠杆所受各力关于点O的力臂（不计杠杆所受的重力）
13．图中杠杆所受的重力G和拉力Ｆ的力臂．
15．画出图中，加在杠杆上的动力Ｆ的力臂．
16．如下图，试画出杠杆OA所受力的力臂（OA杆的质量忽视不计）
19．画出图中杠杆所受各力关于支点O的力臂（不计杠杆所受重力）。
杠杆力臂的画法练习题(含详细答案)
杠杆力臂的画法练习题1．如图是开瓶盖的起子，可以看成是一个杠杆，能正确表示出杠杆的支点、动力和阻力的图是（）A B C D2．如图所示，O为杠杆OAB的支点，请画出物体受到的重力示意图和杠杆OAB所受拉力F的力臂．3．如图所示杠杆在力F1和F2的作用下处于平衡状态，L2是力F2的力臂．在图中画出力F1的力臂和力F2．4．如图所示，杠杆在力F1作用下处于平衡状态，l1为F1的力臂．请在图中作出物体受到的重力、阻力臂L2、动力F1．5．如图所示是生活中常用的一款指甲刀，手柄CBA 是（选填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂．6．如图所示，杠杆在力F1、F2的作用下处于平衡状态，O为支点，l1是力F1的力臂，在图中画出F2的力臂和动力F1．7．如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂．请在图中作出F2的力臂L2及力F1的示意图．8．在如图所示的杠杆中，画出对应的力F1和力臂L2．9．（1）图1所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．（2）图2甲所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图乙为单侧钳柄及相连部分示意图．请在图乙中画出钢丝钳剪钢丝时的动力臂和阻力F2．（3）图3所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm 要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂．10．按要求作图：（1）请在图1中画出动力F l的力臂以及作用于B点的阻力F2的示意图．（2）在图2中，O为支点，在A点画出使杠杆保持平衡的最小力F（保留作图痕迹）．（3）如图3所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的l为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F的方向和作用点）．11．如图所示，粗细均匀的棒一端放在地上，另一端与支点O连接．试作出地面对棒的支持力和力臂L和棒所受重力G的示意图．（在答题卡相应的位置上画出原图并作答）12．如图甲所示是梳妆用的镜子，它的镜面部分相当于一个杠杆，图乙为此杠杆的简化示意图，其中O为支点，F1为动力．请在图中重心A点处画出杠杆所受阻力F2的方向及动力臂l1．13．如图所示是铡刀铡草时的示意图．请在图中画出作用在铡刀上的动力F1、阻力F2的力臂，并说明是省力杠杆还是费力杠杆．14．如图是司机在用脚踩下刹车踏板的情景，请在图中画出此杠杆的动力臂和阻力臂．15．如图所示，OB是以O点为支点的杠杆，C为杠杆的重心，杠杆在F的作用下保持平衡．请画出杠杆所受到的重力示意图和F的力臂．16．如图所示的是用活塞式抽水机抽水示意图．请在图中画出抽水机手柄这一杠杆所受阻力示意图及动力臂和阻力臂．17．许多居民楼墙外用三角架搁放空调主机，如图所示，请画出主机A对三角架压力的示意图和该力对O点的力臂．18．如图所示杠杆，铁球重20N，力F作用在杠杆的B端使杠杆水平平衡，则力F=N；画出铁球重力G的图示和力F的力臂L．19．如图所示，为某居民小区门口的自动栏杆，该栏杆能绕A点转动，O点为其重心，请你画出该栏杆的重力示意图及其绕A点转动的力臂．20．如图所示AOB是以O为固定点悬挂在墙壁上的支架（重力忽略不计），在B端吊一盏电灯．若以O为支点，F2是墙壁对支架的阻力，请画出动力F1的示意图、动力F1的力臂及阻力F2的力臂．21．如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，1为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．22．如图所示．是利用钓鱼竿钓鱼的示意图．O为支点，F1是手对鱼竿的作用力，请画出：（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂．23．如图，在外力F1作用下，物体P和杠杆均静止，请画出物体P对杠杆的压力F2对支点O的力臂L2．24．轻质杆OA的A端挂一重物G，在绳子拉力作用下保持静止，请画出图中绳对A点的拉力F1及对应的力臂L1，重物G的重力示意图．25．杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图所示，请画出动力F1与阻力F2的示意图，并画出动力F1的力臂l1．（设吊桥质地均匀）26．如图所示，杠杆在水平位置平衡，货物A重200N，在图中画出货物A所受重力的示意图及拉力F对支点O的力臂．27．某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度．轻质杠杆ABO可绕O点转动，在图中画出ABO所受阻力F2的示意图，并画出动力臂L1和阻力臂L2．28．请在如图中画出动力F1的力臂L1．29．在图中，O为支点，画出动力F的力臂l．30．如图所示的裁纸刀，O为支点，画出动力F的力臂L．参考答案与试题解析1．如图是开瓶盖的起子，可以看成是一个杠杆，能正确表示出杠杆的支点、动力和阻力的图是（）A ．B ．C ．D ．【解答】解：A、如图，动力和阻力都使起子绕支点O顺时针转动．故A错误；B、要把瓶盖打开，要克服瓶盖和瓶口之间的摩擦力，瓶盖给起子的阻力是向下的．故B错误；C、瓶盖给起子的阻力是向下的．动力是起子绕支点O逆时针转动，阻力绕支点O顺时针转动．故C正确；D、动力和阻力都使起子逆时针转动．故D错误．故选C．2．如图所示，O为杠杆OAB的支点，请画出物体受到的重力示意图和杠杆OAB所受拉力F的力臂．【解答】J解：重力作用在物体的重心，方向竖直向下，用G表示；杠杆OAB所受拉力作用在A点，方向斜向上，从支点向拉力的作用线画垂线段，垂线段L就是拉力的力臂，如图所示：3．如图所示杠杆在力F1和F2的作用下处于平衡状态，L2是力F2的力臂．在图中画出力F1的力臂和力F2．【解答】解：过支点O作垂直于F1作用线的垂线段，即L1；过L2的末端作用垂直于L2的阻力F2，方向斜向下，与杠杆B的交点为阻力作用点，如图所示：4．如图所示，杠杆在力F1作用下处于平衡状态，l1为F1的力臂．请在图中作出物体受到的重力、阻力臂L2、动力F1．【解答】解：过物体重心沿竖直向下的方向画一条带箭头的线段，并用符号G 表示；F2与杠杆垂直，故连接支点O与F2的作用点即为阻力臂L2；过L1的上端作L1的垂线，交杠杆于一点，即为F1的作用点，F1的方向向上，见下图：5．如图所示是生活中常用的一款指甲刀，手柄CBA 是省力（选填“省力”或“费力”）杠杆，请在图中画出作用在A点的力F的力臂．【解答】解：由图示可知，指甲刀有三根杠杆组成，手柄CBA的支点是B，动力臂大于阻力臂，属于省力杠杆；反向延长动力F的作用线，然后从支点B 向动力F的反向延长线引垂线段，即为作用在A点的力F的力臂；如图所示：故答案为：省力；见上图．6．如图所示，杠杆在力F1、F2的作用下处于平衡状态，O为支点，l1是力F1的力臂，在图中画出F2的力臂和动力F1．【解答】解：过支点O作垂直于F2作用线的垂线段，即l2；过l1的末端作用垂直于l1的动力，即F1．如图所示7．如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂．请在图中作出F2的力臂L2及力F1的示意图．【解答】解：（1）由图可知，O为支点，由O向力F2的作用线引垂线，支点到垂足的距离就是力臂L2；作力臂L1的垂线即力F1的作用线，与杠杆的交点就是作用点，F1使杠杆的转动方向与力F2的相反；如下图所示：8．在如图所示的杠杆中，画出对应的力F1和力臂L2．【解答】解：根据力与力臂的垂直关系作图；过力臂L1的右端，作垂直于力臂L1的动力F1，由于阻力F2斜向上方，因此力F1的方向应向上；延长力F2，过支点O做力F2的垂线段，即为阻力臂L2．如图所示：9．（1）图1所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，l为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．（2）图2甲所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），图乙为单侧钳柄及相连部分示意图．请在图乙中画出钢丝钳剪钢丝时的动力臂和阻力F2．（3）图3所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm 要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂．【解答】解：（1）过力臂的末端作垂直于杠杆的作用力F，方向斜向上；过物体的重心作竖直向下的力（即重力）．如图所示：（2）由图可见，当用力F1时，钳子将沿顺时针方向转动，所以阻力F2方向向下；从支点向动力作用线做垂线，垂线段的长度即为动力臂．如下图所示：（3）根据杠杆平衡的条件可知，力臂越长越省力，因为OB=40cm，BC=30cm，由勾股定理可得OC=50cm，而OA=60cm，故OA的力臂最长，所以过A点作OA的垂线．并标出力臂，如图所示：10．按要求作图：（1）请在图1中画出动力F l的力臂以及作用于B点的阻力F2的示意图．（2）在图2中，O为支点，在A点画出使杠杆保持平衡的最小力F（保留作图痕迹）．（3）如图3所示，轻质杠杆可绕O点转动，杠杆上吊一重物G，在动力F作用下，杠杆静止在水平位置．图中的l为动力F的力臂，请作出动力F的示意图（温馨提示：注意标明力F的方向和作用点）．【解答】解：（1）过B点作竖直向上的力（即阻力F2）；过支点O作垂直于动力作用线的垂线段（即动力臂L1）．如图所示（2）当力F作用在A点，并且与OA的连线垂直时，力臂最长，最省力．如图所示：（3）做出力臂L的垂线，与杠杆相交于一点，即F的作用点，由于G使杠杆沿顺时针方向转动，所以F方向应使杠杆沿逆时针方向转动，作用点在A点，如图所示：11．如图所示，粗细均匀的棒一端放在地上，另一端与支点O连接．试作出地面对棒的支持力和力臂L和棒所受重力G的示意图．（在答题卡相应的位置上画出原图并作答）【解答】解：（1）找出重力的作用点，在棒的中点上，重力的方向竖直向下，作出重力G的示意图如下图；（2）找出支持力的作用点在棒和接触面的接触点，方向垂直地面向上，作出支持力F的示意图如下；从支点向支持力的作用线作垂线，即为支持力的力臂L，如下图：12．如图甲所示是梳妆用的镜子，它的镜面部分相当于一个杠杆，图乙为此杠杆的简化示意图，其中O为支点，F1为动力．请在图中重心A点处画出杠杆所受阻力F2的方向及动力臂l1．【解答】解：图中支点为O点，阻力F2的方向竖直向下，动力臂是支点O到动力作用线F1的垂线段L1，如图所示：13．如图所示是铡刀铡草时的示意图．请在图中画出作用在铡刀上的动力F1、阻力F2的力臂，并说明是省力杠杆还是费力杠杆．【解答】解：延长动力作用线，过支点O作动力作用线的垂线段（即动力臂L1）；过支点O 作阻力作用线的垂线段（即阻力臂L2；如图所示：14．如图是司机在用脚踩下刹车踏板的情景，请在图中画出此杠杆的动力臂和阻力臂．【解答】解：过支点O做力F1的垂线段，用箭头标出这段距离，记为L1，就是动力臂；过支点O做力F2的垂线段，用箭头标出这段距离，记为L2，就是阻力臂，如下图：15．如图所示，OB是以O点为支点的杠杆，C为杠杆的重心，杠杆在F的作用下保持平衡．请画出杠杆所受到的重力示意图和F的力臂．【解答】解：（1）过杠杆的中心C向下做一条带箭头的线段，用符号G表示，即为杠杆的重力示意图；（2）支点为O，首先将力F的作用线向左延长，然后从支点O作力F的作用线的垂线段，垂线段即为力F的力臂．如下图所示：．16．如图所示的是用活塞式抽水机抽水示意图．请在图中画出抽水机手柄这一杠杆所受阻力示意图及动力臂和阻力臂．【解答】解：（1）阻力F2作用点在点B，方向竖直向下，如图所示：（2）支点为O，画出动力F1和阻力F2的作用线，力臂为支点到力作用线的距离．如图所示：17．许多居民楼墙外用三角架搁放空调主机，如图所示，请画出主机A对三角架压力的示意图和该力对O点的力臂．【解答】解：支架是水平的，所以主机对支架压力的方向与重力的方向相同：竖直向下，作用点在支架上，由此可以画出压力的示意图如下图所示：从支点O向压力的作用线引垂线，即为该力的力臂，答案如下图所示：18．如图所示杠杆，铁球重20N，力F作用在杠杆的B端使杠杆水平平衡，则力F=20N；画出铁球重力G的图示和力F的力臂L．【解答】解：读图可知，OB=2OA，由支点向F 的作用线作垂线，垂线段的长就是力臂，力臂L与OB、力的作用线形成一个直角三角形，因为力F的作用线与OB的夹角为30°，所以L=OB=OA，根据杠杆的平衡条件可知，F=G球=20N．铁球的重力作用在球的重心，方向竖直向下，大小为20N；力F的力臂是从支点O到F的作用线的距离，如图所示．19．如图所示，为某居民小区门口的自动栏杆，该栏杆能绕A点转动，O点为其重心，请你画出该栏杆的重力示意图及其绕A点转动的力臂．【解答】解：重力的方向竖直向下，所以由重心0竖直向下画出重力的示意图．从支点A向重力作用线引垂线，垂线段的长度即为重力的力臂．故答案为：如图所示20．如图所示AOB是以O为固定点悬挂在墙壁上的支架（重力忽略不计），在B端吊一盏电灯．若以O为支点，F2是墙壁对支架的阻力，请画出动力F1的示意图、动力F1的力臂及阻力F2的力臂．【解答】解：由分析知：动力F1作用在B点，方向竖直向下；过支点O分别作动力F1、阻力F2的作用线的垂线段，即为相应的动力臂L1、阻力臂L2，答图如下：21．如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F作用下杠杆静止在水平位置，1为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图．【解答】解：过力臂的末端作垂直于杠杆的作用力F，方向斜向上；过物体的重心作竖直向下的力（即重力）．如图所示：22．如图所示．是利用钓鱼竿钓鱼的示意图．O为支点，F1是手对鱼竿的作用力，请画出：（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂．【解答】解：（1）过拉力作用点作竖直向下的拉力F2；（2）过支点O作F1作用线的垂线段（即动力臂L1）．如图所示23．如图，在外力F1作用下，物体P和杠杆均静止，请画出物体P对杠杆的压力F2对支点O的力臂L2．【解答】解：P对杠杆的压力作用在杠杆上，垂直于杠杆并指向杠杆．从支点向F2的作用线做垂线，垂线段的长度即为F2的力臂．故答案为：24．轻质杆OA的A端挂一重物G，在绳子拉力作用下保持静止，请画出图中绳对A点的拉力F1及对应的力臂L1，重物G的重力示意图．【解答】解：先画出绳子对A点的拉力F1，方向是沿绳子方向斜向上的，作用点在A点．然后过支点做力F1作用线的垂线，标上垂足，用双箭头表示出这段距离，记为L1．过重物的重心画出竖直向下的力，故答图如下：25．杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图所示，请画出动力F1与阻力F2的示意图，并画出动力F1的力臂l1．（设吊桥质地均匀）【解答】解：使吊桥转动的动力就是人的拉力F1，力臂为l1，在这里，滑轮只起了一个改变力的方向的作用．杠杆的支点在吊桥的右端O．阻碍杠杆转动的阻力就是吊桥自身的重力．它的力与力臂如图所示26．如图所示，杠杆在水平位置平衡，货物A重200N，在图中画出货物A所受重力的示意图及拉力F对支点O的力臂．【解答】解：物体A所受重力的大小为200N，方向竖直向下，作用在物体的重心；先将F反向延长，再过O点向F的作用线做垂线，垂线段的长就是该力的力臂．如图所示．27．某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度．轻质杠杆ABO可绕O点转动，在图中画出ABO所受阻力F2的示意图，并画出动力臂L1和阻力臂L2．【解答】解：图中支点为O点，阻力F2的方向竖直向下与杠杆OB垂直，动力臂是支点到动力作用线的垂线段，阻力臂是支点到阻力作用线的垂线段，如图所示：28．请在如图中画出动力F1的力臂L1．【解答】解：沿力F1的方向作出F1的作用线，由支点O向F1的作用线做垂线，垂线段的长度就为F1的力臂L1．故答案为：29．在图中，O为支点，画出动力F的力臂l．【解答】解：延长动力F的作用线，然后由支点作动力作用线的垂线段，即动力臂．如图所示：30．如图所示的裁纸刀，O为支点，画出动力F的力臂L．【解答】解：O为支点，用虚线反向延长动力作用线；作支点到动力作用线的垂线L，就是动力臂．如图所示：。
杠杆力臂作图专项习题汇总
杠杆力臂作图专项习题汇总一、在物理学中,我们把在的作用下的硬棒叫做杠杆,此硬棒可以是直的,也可以是;二、影响杠杆的转动效果的因素:三、杠杆的五要素：1、支点：,用字母标出2、动力：,用字母标出3、阻力：,用字母标出4、动力臂：,用字母标出5、阻力臂：,用字母标出四、如何在图中正确地表示杠杆的五要素1.找出杠杆绕着转动的点---支点；2.找出使杠杆转动的力F1,注意作用点要画在杠杆上；3.找出阻碍杠杆转动的力F2,注意作用点要画在杠杆上；4.怎样画力臂呢作图步骤如下：1先找出支点O；2画出动力和阻力,表明符号F1,F2,找到动力和阻力的作用线；3过支点O分别做动力和阻力的垂线标出垂直符号4用大括号括出指点到垂足的距离——力臂l1和l2力臂用虚线标出五、怎样画最小的力自己在下面写出六、知道力臂怎样画出力具体步骤：先过力臂作一根垂线力的作用线,然后作力;满足的条件：其中一个力使杠杆顺时针转动,另一个力使杠杆逆时针转动,这样才能使杠杆平衡;二、在下图中,画出动力F1的力臂和阻力F2的示意图,以及阻力臂;三、在右图中画出斜面上“不倒翁”受重力的示意图,并画出重力相对于Ｏ点的力臂l1．黑点表示“不倒翁”的重心四、已知力臂做力的示意图;1如下左图,杠杆OA在力F1、F2的作用下处于静止状态,L2是F2的力臂,画出F1的力臂和力F2;2如下中图所示,杠杆OA在F1、F2两个力作用下平衡,图中已画出了杠杆A端受的力F1,如果虚线OO是力F2的力臂,请在杠杆上标出F2的作用点B,并画出F2的示意图;3如下右图,杠杆在F1、F2的作用下处于静止状态,L1是的F1力臂,请画出F2的力臂和力F1;五、作最小省的力1．如图所示,O为杠杆AC的支点,在B处挂一小球,AO＝OB＝BC,为使杠杆在水平位置平衡,1画出施加在杠杆A点上最小动力FA的力臂LA,并标出FA的方向；2画出施加在杠杆B点上最小动力FB的力臂LB,并标出FB的方向；3画出施加在杠杆C点上最小动力FC的力臂LC,并标出FC的方向；4FA、FB、FC中哪个最小2．画出使杠杆AB在图所示位置静止时所用最小力F的作用点和方向;3．如下右图所示,使用羊角锤拔钉子,动力作用在锤柄上A点.请作出拔钉子时所用最小动力F的示意图.注意：请在图上保留为确保作图准确所画的辅助线4．在下图中,分别画出向上、向下用力撬动大石头最小力的作用点和方向;并比较二次最小力的大小,得到真正的最小力;2.如下图所示的杠杆,请画出杠杆的动力臂和阻力臂;3.已知力臂做力的示意图;1如下左图,杠杆OA在力F1、F2的作用下处于静止状态,L2是F2的力臂,画出F1的力臂和力F2;2如下中图所示,杠杆OA在F1、F2两个力作用下平衡,图中已画出了杠杆A端受的力F1,如果虚线OO是力F2的力臂,请在杠杆上标出F2的作用点B,并画出F2的示意图;3如下右图,杠杆在F1、F2的作用下处于静止状态,L1是的F1力臂,请画出F2的力臂和力F1;1.生活中有许多器械是利用杠杆原理工作的,如图所示的剪刀就是杠杆,请画出这把剪刀的动力F的力臂和这根刚赶上B点所受阻力的大致方向;2.饸饹面是霍州人喜爱的面食,下图是压饸饹面用的机械;请画出压制时所用的最小动力F及其力臂L;3、如图14所示,轻质杠杆可绕O转动,杠杆上吊一重物G,在力F作用下杠杆静止在水平位置,l为F的力臂,请在图中作出力F的示意图及重物G所受重力的示意图;4、1在图①中用力的示意图画出物体A受到的重力;2在图②中画出动力F的动力臂L;5.如上右图所示是用羊角锤拔钉子的示意图,画出将钉子拔出时所用最小力的方向及其力臂;6.在图中画出使杠杆平衡的最小作用力以及它的力臂．7、在如上右图中,画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．8、如图是静止在水平地面上的拉杆旅行箱的示意图,O是轮子的转轴,O’是箱体的重心;以O为支点,画出力F的力臂和箱体所受重力的示意图;9、如图所示,F1是作用在抽水机手柄A点处的动力,O为支点;请画出动力F1的力臂l1和阻力F2;10、如图14所示,为自行车脚踏板的示意图,作用在脚踏板上的力为F;请在图中画出该力的力臂;11、如图9所示,课桌的重心在O点,若在课桌的C点用力F把桌腿B抬离地面,在抬起时另一桌腿A没有滑动;1请在图中画出桌子所受重力的示意图以及力F相对于A点的力臂l1；2比较两力的大小：FG;选填“大于”、“小于”、“等于”;12、如图所示,杠杆在水平位置平衡,货物A重为200N,请在答题卡的图中画出货物A所受重力的示意图和拉力F的力臂L．13、如上中图所示,王师傅想用最省力的方法把—个铁桶推上台阶,请在图中画出这个力的示意图,并画出力臂;14、画出如图8-A－6中各杠杆的动力臂和阻力臂;15、画出图中所示拉力F的力臂;16、如图所示为钓鱼竿钓鱼时的示意图,O为支点,F1表示手对钓鱼竿的作用力,请在图中画出鱼线对钓鱼竿拉力F2的力臂L2;17、如图11所示,请画出铡刀铡物体时动力F1的力臂l1和阻力F2的力臂l2杠杆作图专题训练二一、作力臂1．如下图所示,在图中分别画出力F1和F2和力臂L1和L2;2.如下左图所示,O是简易晾衣架的支点,请在图中作出绳子拉力F的力臂和衣服所受重力的示意图；在如下右图中画出小球受力示意图;4．1如左图所示,杠杆AOO是支点受到绳子的拉力F和重物的拉力G的作用等,试画出并标明力F、G对支点O的力臂．2如下左图OA是一根能绕O转动的杠杆,在图中作出力F的力臂;3如下两图中ABO可看成杠杆,O为支点,请在图中画出该杠杆的动力臂和所受阻力的示意图;5．1如左图是自行车的刹车手柄示意图,请画出动力和阻力的力臂;2抽水机如右下图所示,O为支点,请画出力F1和F2的力臂;3铁锹是一种杠杆,请在右图中画出F1和F2的力臂L1和L2;6．如左图某同学斜拉旅行箱站立时的简化模型;请在图中画出阻力的示意图及阻力的力臂; 7．如左图所示,请你画出这根钓鱼竿杠杆五要素;8．如右图所示,一根粗细均匀的筷子放在盛有半碗水的碗中,此时的筷子可以等效为一根绕O点转的杠杆,画出这时的杠杆五要素;9．下图为一指甲刀的示意图,它由三个杠杆组成,若用Fl 的力剪指甲时,试画出三个杠杆的五要素;10．画出使杠杆AB在图所示位置静止时所用最小力F的作用点和方向;11．如下右图所示,使用羊角锤拔钉子,动力作用在锤柄上A点.请作出拔钉子时所用最小动力F的示意图.注意：请在图上保留为确保作图准确所画的辅助线13．曲杆AOBC自重不计,O为支点,AO=60cm,OB=40cm,BC=30cm要使曲杆在图示位置平衡,请作出最小的力F的示意图及其力臂l;14．在左下图中画出杠杆平衡时作用在B点最小的力和这个力的力臂O为支点;15．一均匀圆柱体放在水平地面上如下图所示,靠在台阶边,为了使它滚上这个台阶,在圆柱体边缘上哪一点、沿什么方向施力才能用最小的力使圆柱体刚好离开地面在图上标出这一点,并画出此力的方向和力臂;16.如下左图是列车上售食品的手推车,当前轮遇到障碍物时,售货员向下按扶把,使手推车前轮向上翘起,请画出售货员所用的最小动力及其力臂．17.在下列图中,要将书桌的C点轻轻抬起,请在图中画出最小的动力F;18.在下图画出最小的动力F;19.如图是表示人的脚跟提起后的姿势;O是脚尖与地面的接触点,画出动力F1的力臂力臂;20.如图是一种挖土机吊臂的示意图;动力为F1,阻力为F2,试作出动力臂l1和阻力臂l2;21．了防止翻倒,篮球架常常在底座后方加一个质量很大的铁块作为配重;如图所示,0为支点,试在A点画出铁块对底座的压力F,并画出F的力臂;22．在如上右图中,正方体在皮带轮上向右匀速运动,画出正方体受力的示意图;23.如下左图所示,用夹子夹住物体时,画出动力臂和阻力;24.如上中图是吊车吊起重物的情景,点O是起重臂OB的支点;请在图中作出F1、F2的力臂L1、L2 ;25．如上右图,在外力Ｆ１作用下,物体Ｐ和杠杆均静止,请画出物体Ｐ对杠杆的压力Ｆ２对支点Ｏ的力臂Ｌ２;26．一块质量分布均匀的长方形木板放在水平地面上,现在要将木板从N端抬起,请你在图16中标出支点O的位置,并画出所用最小动力F的示意图和动力臂L板的厚度不计;。
杠杆力臂作图专项习题汇总
1７、如图11所示,请画出铡刀铡物体时动力F1的力臂l1和阻力F2的力臂l2
杠杆作图专题训练(二）
一、作力臂
１．如下图所示,在图中分别画出力F1和F2和力臂Ｌ１和L２。
2．如下左图所示,O是简易晾衣架的支点，请在图中作出绳子拉力F的力臂和衣服所受重力的示意图;在如下右图中画出小球受力示意图。
6．在图中画出使杠杆平衡的最小作用力以及它的力臂．
7、在如上右图中,画出作用在“开瓶起子”上动力F1的力臂和阻力Ｆ2的示意图.
8、如图是静止在水平地面上的拉杆旅行箱的示意图,O是轮子的转轴,O’是箱体的重心。以O为支点，画出力F的力臂和箱体所受重力的示意图。
9、如图所示,F1是作用在抽水机手柄A点处的动力，O为支点。请画出动力F1的力臂l1和阻力F2。
2.如下图所示的杠杆，请画出杠杆的动力臂和阻力臂。
3. 已知力臂做力的示意图。
（１）如下左图，杠杆OA在力F1、Ｆ2的作用下处于静止状态,L2是F2的力臂，画出F1的力臂和力F2。
（２)如下中图所示,杠杆OA在F1、F2两个力作用下平衡，图中已画出了杠杆A端受的力F1,如果虚线OO是力F2的力臂，请在杠杆上标出Ｆ2的作用点B,并画出F2的示意图。
12、如图所示,杠杆在水平位置平衡，货物A重为2００Ｎ,请在答题卡的图中画出货物A所受重力的示意图和拉力Ｆ的力臂L.
13、如上中图所示，王师傅想用最省力的方法把—个铁桶推上台阶,请在图中画出这个力的示意图，并画出力臂。
14、画出如图8-A-6中各杠杆的动力臂和阻力臂。
１5、画出图中所示拉力Ｆ的力臂。
三、杠杆的五要素:
初中物理杠杆画图题练习
杠 杆 作 图一、作力臂1．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2.F 2 F 1 O二、作五要素2．如左图某同学斜拉旅行箱站立时的简化模型。
请在图中画出阻力的示意图及阻力的力臂3．如左图所示，请你画出这根钓鱼竿杠杆五要素。
三、已知力臂作力4．（1）如下左图，杠杆OA 在力F 1、F 2的作用下处于静止状态,l 2是F 2的力臂,画出F 1的力臂和力F 2（2)如右图所示,杠杆OA 在F 1、F 2两个力作用下平衡，图中已画出了杠杆A 端受的力F 1。
如果虚线OO ，是力F 2的力臂,请在杠杆上标出F 2的作用点B ，并画出力F 2的示意图。
四、作最小（省)的力5．如下右图所示，使用羊角锤拔钉子，动力作用在锤柄上A 点. 请作出拔钉子时所用最小动力F 的示意图. (注意：请在图上保留为确保作图准确所画的辅助线)6．在左下图中画出杠杆平衡时作用在B 点最小的力和这个力的力臂（O 为支点）．7．有一均匀圆柱体放在水平地面上如右上图所示，靠在台阶边,为了使它滚上这个台阶,在圆柱体边缘上哪一点、沿什么方向施力才能用最小的力使圆柱体刚好离开地面？在图上标出这一点，并画出此力的方向和力臂．8．如上图所示，杠杆的B 端挂一重物,在A 点施加一个最小的力，使杠杆平衡在图中所示的位置上，试画出这个力的示意图。
9．如图所示，O 为杠杆AC 的支点,在B 处挂一小球，AO ＝OB ＝BC ，为使杠杆在水平位置平衡，（1)画出施加在杠杆A 点上最小动力F A 的力臂L A ，并标出F A 的方向(2）画出施加在杠杆B 点上最小动力F B 的力臂L B ，并标出F B 的方向(3）画出施加在杠杆C 点上最小动力F C 的力臂L C ，并标出F C 的方向(4）F A 、F B 、F C 中哪个最小？· O A O , F 1 BC AO △。
(完整)初中物理杠杆画图题练习
杠杆作图一、作力臂1．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。
F1OF2二、作五要素2．如左图某同学斜拉旅行箱站立时的简化模型。
请在图中画出阻力的示意图及阻力的力臂3．如左图所示，请你画出这根钓鱼竿杠杆五要素。
三、已知力臂作力4．（1）如下左图，杠杆OA 在力F 1、F 2的作用下处于静止状态，l 2是F 2的力臂，画出F 1的力臂和力F 2（2）如右图所示，杠杆OA 在F 1、F 2两个力作用下平衡，图中已画出了杠杆A 端受的力F 1。
如果虚线OO ,是力F 2的力臂，请在杠杆上标出F 2的作用点B ，并画出力F 2的示意图。
四、作最小（省）的力5．如下右图所示，使用羊角锤拔钉子，动力作用在锤柄上A 点. 请作出拔钉子时所用最小动力F 的示意图. (注意：请在图上保留为确保作图准确所画的辅助线) 6．在左下图中画出杠杆平衡时作用在B 点最小的力和这个力的力臂(O 为支点)．7．有一均匀圆柱体放在水平地面上如右上图所示，靠在台阶边，为了使它滚上这个台阶，在圆柱体边缘上哪一点、沿什么方向施力才能用最小的力使圆柱体刚好离开地面?在图上标出这一点，并画出此力的方向和力臂．8．如上图所示，杠杆的B 端挂一重物，在A 点施加一个最小的力，使杠杆平衡在图中所示的位置上，试画出这个力的示意图。
9．如图所示，O 为杠杆AC 的支点，在B 处挂一小球，AO ＝OB ＝BC ，为使杠杆在水平位置平衡，（1）画出施加在杠杆A 点上最小动力F A 的力臂L A ，并标出F A 的方向（2）画出施加在杠杆B 点上最小动力F B 的力臂L B ，并标出F B 的方向（3）画出施加在杠杆C 点上最小动力F C 的力臂L C ，并标出F C 的方向（4）F A 、F B 、F C 中哪个最小？·O AO ,F 1B C AO△。
初中物理杠杆作图题练习
八年级下册物理杠练习题
1.画出图中，加在杠杆上的动力F的力臂L.
2.如图中均匀直棒0A可绕0点转动，请分别画出水平拉力F和重力G的力臂.
3.画出图中各力的力臂．
4.试在图中画出汽车刹车踏板上动力F1的力臂L1和阻力F2的力臂L2.
5.如图所示的杠杆，左边挂有两个各重10牛顿的相同钩码，在一个大小为30牛顿，方向竖直向下的力作用下，杠杆处于平衡状态，试在图中恰当的位置用力的图示法画出这个力.
IIIII rn|ii J■丄丄5*3
7.杠杆在我国古代早就有了许多巧妙的应用，有时人们使用动力臂比阻力臂长的杠杆是为
了；有时却要使用费力杠杆，那又是为了。
8._________________________ 剪钢丝的老虎钳是一个杠杆，夹取砝码的镊子是一个杠杆.
9•如图是生活中几种常见的杠杆，其中属于省力杠杆的是（填写字母序号），属于费
A.钓鱼竿
B.道钉撬
C.筷子
D.钢丝钳
1/1。
杠杆作图习题-
杠 杆 作 图一、作力臂1．如下图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。
~…2．如下图所示，杠杆OA 处于平衡状态，在图中分别画出力F1和…F2对支点0的力臂L1和L2：。
3．（1）如左图所示，杠杆AO(O 是支点)受到绳子的拉力F 和重物的拉力G 的作用等，试画出并标明力F 、G 对支点O 的力臂． （2）右图OA 是一根能绕O 转动的杠杆，在图中作出力F 的力臂B A O FF 2 F 1 # OF 2 .O（3）右图是一台简易吊车的示意图，请画出F 1、F 2的力臂L 1、L 2。
（4）如左图中ABO 可看成杠杆，O 为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。
》4．生活中有许多的器械利用杠杆原理来工作的：（1）如左图是自行车的刹车手柄示意图，请画出动力和阻力的力臂。
（2）抽水机如右下图所示，O 为支点，请画出力F 1和F 2的力臂．（3）铁锹是一种杠杆，请在右图中画出F 1和F 2的力臂L 1和L 2。
￥二、作五要素5．如左图某同学斜拉旅行箱站立时的简化模型。
请在图中画出阻力的示意图及阻力的力臂6．如左图所示，请你画出这根钓鱼竿杠杆五要素。
三、已知力臂作力9．（1）如下左图，杠杆OA 在力F 1、F 2的作用下处于静止状态，l 2是F 2的力臂，画出F 1的力臂和力F 2（2）如右图所示，杠杆OA 在F 1、F 2两个力作用下平衡，图中已画出了杠杆A 端受的力F 1。
如果虚线OO ,是力F 2的力臂，请在杠杆上标出F 2的作用点B ，并画出力F 2的示意图。
)、四、作最小（省）的力10．如图所示，O 为杠杆AC 的支点，在B 处挂一小球，AO ＝OB ＝BC ，为使杠杆在水平位置平 衡，（1）画出施加在杠杆A 点上最小动力F A 的力臂L A ，并标出F A 的方向（2）画出施加在杠杆B 点上最小动力F B 的力臂L B ，并标出F B 的方向（3）画出施加在杠杆C 点上最小动力F C 的力臂L C ，并标出F C 的方向（4）F A 、F B 、F C 中哪个最小…· O AO , F 1F 1 F 2《11．画出使杠杆AB 在图所示位置静止时所用最小力F 的作用点和方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
杠杆力臂作图题
一.怎样画力臂呢作图步骤如下：
1、先找出支点O
2、找到力的作用线（也就是过力的作用点，沿力的方向画一条虚线）
3、过支点O向力的作用线（虚线）作垂直线段。
（标出垂直符号）
4、把垂直线段用大括号标出，并标出表示力臂的字母l
1和l
2
（力臂用
实线标出）
简记为：一找点，二画线，三作垂线段，四标大括号。
练习巩固二、如图所示，利用轻质杠杆将重物提升
（杠杆从竖直位置拉到水平位置）。
请在图上
作出杠杆的动力臂（l 1）和阻力臂（l 2）。
三、如图所示，将一根粗细均匀的硬棒从水平地面抬起，所用的力F始终与棒垂直，请画出图示位置的动力臂（l1）和阻
力臂（l2）。
四、图15是人们用木棒撬石块的示意图。
撬石块有两种方法：第一种是以B点为点，
在C点用与棒垂直的力 F1向下撬；第
二种是以A点为支点，在C点用与棒垂直
的力F2向上撬。
(木棒自重不计) (1)在图中画出力F1的力臂。
O
G
F
（第2题图）
F
O
（第3题图）
F
G
（1）
（2）
（3）F
O
F
A B
(2)若石块压在棒上的D点正好是AB的中点，你认为第种方法更省力一些，
理由是。
五、如图12—12所示，杠杆的B端挂一重物，在A点施加一个最小的力，使杠杆平衡在图中所示的位置上，试画出这个力的示意图.
六、如图12—13所示，重为9 N的物体挂在B处，O为支点，要想使杠杆保持水平平衡，在A处施加的最小的力是_____N，方向_____.
七、如图所示，在课桌的C点用最小的力把桌腿
B抬离地面，在抬起
时桌腿A没有滑
动．请在C点画出这个力的示意图，并标出它的力臂L．八、．如图为某一轻质杠杆，其中O点为支点，在B点悬挂一物体，要使杠杆在图中位置处于静止（平衡）状态，在图中的A点画出所需的最小力F的示意图及其力臂．
九、如图12—14所示，用一根木棒撬大石头，没有撬动，为了撬动大石头，应将垫在木棒下的小石块向_____移动，这实质上是增大了_____，同时又减小了
_____.
十、人的肱二头肌收缩使人曲臂时的情况如图12—15所示，人的前臂是一个_________________力的杠杆，这种结构给人带来的好处是_____.
十一、某同学在做俯卧撑运动时（如图所示），可将他视为一个杠杆，支点为O，他的重心在A点，支撑力为F，请画出重力和支撑力F的力臂．
图12—14 图12—15
图12—8
十二、如图所示，均匀杆可绕O转动，在力F作用下静止在水平位置，L为F的力臂，请在图中作出杆重力G示意图和力F的方向．
13、如图12—8所示要使杠杆平衡，作用在A点上的力分别为F1、F2、F3，其中最小的力是（）A.沿竖直方向的力F1最小 B.沿垂直杠杆方向的力F2最小
C.沿水平方向的力F3最小
D.无论
什么方向用力一样大
11.如图12—9所示，把一根均匀的米尺，在中点O
支起，两端各挂四个钩码和两个钩码，恰好使米尺平衡，按下列
图12—9
方式增减钩码或移动钩码，下列几种方式仍能保持米尺平衡的是
A.两边各加一个钩码
B.两边钩码各向外移动一格
C.左边增加一个钩码，右边向外移动一格
D.左右两边的钩码各减少一个。
