东北大学 15春学期《热工仪表及自动化》在线作业及满分答案

合集下载

东北大学智慧树知到“能源与动力工程”《热工仪表及自动化》网课测试题答案3

东北大学智慧树知到“能源与动力工程”《热工仪表及自动化》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.过程控制系统的过渡过程是指一个过程控制系统在外作用下从原有稳定状态过渡到另一个稳定状态的过程。

()A.正确B.错误2.最大偏差或超调量是描述被控变量偏离设定值最大程度的物理量，也是影响过渡过程稳定性的一个动态指标。

()A.正确B.错误3.温度每变化1℃时，热电阻阻值的变化量称为电阻温度系数，它用来表示电阻阻值随温度变化的特性。

()A.正确B.错误4.流体在单位时间内通过管道某一截面的数量称为流体的瞬时流量，简称流量。

()A.正确B.错误5.浮子式、浮筒式和杠杆浮球式3种液位计都是依据力平衡原理，利用浮子一类悬浮物的位置随液面的变化而变化来测量液位的。

()A.正确B.错误6.最普遍的控制规律是PID(比例—微分—积分控制)。

()A.正确B.错误7.镍铬康铜热电偶(E型)热电偶在标准化热电偶中热电势最大、灵敏度最高。

() A.正确B.错误8.KC型补偿导线能与S型相应型号的热电偶配套使用。

()A.正确B.错误9.电阻式温度计是利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的。

当被测介体中有温度梯度存在时，所测的温度是感温元件所在范围介质中的逐点温度。

()A.错误B.正确10.修正值用于对测量值进行修正，本身没有误差。

()A.正确B.错误11.经验温标的定义具有较大的随机性，温度测量依赖于选用的测温物质。

()A.错误B.正确12.靶式流量计在被测流量较小时，由于粘滞力的影响，流体对靶的作用力与流体速度的平方不呈线性。

()A.正确B.错误13.涡街流量计是利用自然振荡的卡门涡街原理工作的，涡列稳定的条件为h/l=0.281。

()A.正确B.错误14.弹性元件是弹性压力计的测压敏感元件。

同样压力下，不同结构、不同材料的弹性元件会产生不同的弹性变形。

()A.正确B.错误15.经验温标的定义具有较大的随机性，温度测量依赖于选用的测温物质。

东北大学智慧树知到“能源与动力工程”《热工仪表及自动化》网课测试题答案4

东北大学智慧树知到“能源与动力工程”《热工仪表及自动化》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.同类材料制成的热电阻不如热电偶测温上限高，但在中、低温区稳定性好、准确度高。

()A.正确B.错误2.在某个方向上的单位面积和单位立体角内发出的辐射通量称为辐射亮度。

()A.错误B.正确3.选择测量仪表的量程时，应最好使测量值落在量程的2/3~3/4处。

()A.错误B.正确4.热辐射可在真空中进行，但不能产生能量转移。

()A.正确B.错误5.元器件老化、磨损、疲劳所造成的误差，属于装置误差。

()A.正确B.错误6.靶式流量计同浮子流量计一样，当工作状态和被测流体与标定状态和标定流体不同时，必须进行刻度换算。

()A.错误B.正确7.与配用热电偶的热电特性相同的一对带有绝缘层的廉价金属导线称为补偿导线。

()A.正确B.错误8.差动式电容传感器的优点是提高电容式位移变换器的灵敏度和减小非线性。

()A.正确B.错误9.在比色温度计中，通道是指光束从被测物体到探测器所必须行经的路径。

()A.正确B.错误10.电磁流量计传感器的具体结构随着测量导管口径的大小而不同，因此对电磁流量计的选用应着重口径的选择。

()A.正确B.错误11.热电偶具有统一的分度表，不用单支标定，可互换并有配套仪表供使用。

()A.正确B.错误12.静压式物位测量仪表共有压力计式物位计、差压式液位计和吹气式液位计3种。

()A.正确B.错误13.热电偶测温三要素，即不同材质、不同温度和闭合回路，三者缺一不可，因此不能在热电偶回路中接入第三种导体。

()A.错误B.正确14.涡轮是涡轮流量计的核心测量元件，其作用是把流体的动能转换成电能。

()A.正确B.错误15.电磁流量计只需经水标定后，就可以用来测量其它导电性液体的流量。

()A.正确B.错误第2卷一.综合考核(共15题)1.经验温标的定义具有较大的随机性，温度测量依赖于选用的测温物质。

东北大学智慧树知到“能源与动力工程”《热工仪表及自动化》网课测试题答案卷1

长风破浪会有时，直挂云帆济沧海。

住在富人区的她全文为Word 可编辑，若为PDF 皆为盗版，请谨慎购买！东北大学智慧树知到“能源与动力工程”《热工仪表及自动化》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题) 1.热辐射可在真空中进行，但不能产生能量转移。

() A.正确B.错误2.直读式物位测量仪表是利用连通器原理来直接测量液位的，是最原始但仍应用较多的液位计。

() A.错误B.正确 3.节流装置成熟程度较高、均已标准化，所有又被称作标准型节流装置。

() A.正确 B.错误 4.与标准孔板相比，标准喷嘴的测量准确度高，压力损失小，所需的直管段也较短。

() A.错误 B.正确 5.当测量气体时，取压口应开在设备的侧面。

() A.正确 B.错误 6.涡轮的动态平衡很重要，直接影响仪表的性能和使用寿命，为提高对流速变化的响应性，涡轮的质量要尽可能的小。

() A.正确 B.错误 7.标准喷嘴不宜受被测介质腐蚀、磨损和脏污，使用寿命长。

但结构较复杂、体积大，比孔板加工困难，成本较高。

() A.错误B.正确8.原则上说，测量系统的灵敏度应尽可能高，这意味着它能检测到被测量极微小的变比。

() A.错误 B.正确9.涡轮流量计能长期保持校准特性，不需要定期校验。

()A.正确B.错误10.文丘里管压力损失最低，有较高的测量准确度，对流体中的悬浮物不敏感，可用于污脏流体介质的流量测量，在工业现场应用较多。

()A.正确B.错误第1卷参考答案一.综合考核1.参考答案：B2.参考答案：B3.参考答案：B4.参考答案：B5.参考答案：B6.参考答案：A7.参考答案：B8.参考答案：B9.参考答案：B10.参考答案：B。

东北大学15春学期《热工仪表及自动化》在线作业3

15春学期《热工仪表及自动化》在线作业3一、判断题（共 20 道试题，共 100 分。

）1. 插入式超声波换能器与被测介质直接接触，存在腐蚀、粘结和沉淀等问题；夹装式换能器装在管道外面，不与被测物体接触，不会遇到前述问题。

A. 错误B. 正确正确答案：B2. 测量环境误差是指各种环境因素与要求条件不一致而造成的误差。

A. 错误B. 正确正确答案：B3.根据测量条件是否发生变化，可以把对某测量对象进行的多次测量分为等条件测量与不等条件测量。

A. 错误B. 正确正确答案：A4. 铠装热电偶具有很好的可挠性，可任意弯曲，便于安装使用在结构复杂的装置上，如狭小、弯曲的测量场合。

A. 错误B. 正确正确答案：B5.附加误差是指测量仪表在非标准条件时所增加的误差。

A. 错误B. 正确正确答案：B6. 在热电偶回路中，两接点温度分为时的热电势，等于该热电偶在两接点温度分别为和时相应热电势的代数和。

A. 错误B. 正确正确答案：B7. 只有满足几何相似和动力学相似，就可用标定过的标准节流装置的流量方程来确定未经标定的节流装置节流件前后的静压力差与流量间的关系。

A. 错误B. 正确正确答案：B8. 正向串联就是各热电偶异名极串联的接法，可增加输出电势，提高仪表灵敏度。

A. 错误B. 正确正确答案：A9. 涡轮流量计对流量变化反应迅速，可测脉动流量。

A. 错误B. 正确正确答案：B10. 涡轮流量计能长期保持校准特性，不需要定期校验。

A. 错误B. 正确正确答案：A11. 压力损失的大小因节流件的形式而异，并随b 值的增大而增大。

A. 错误B. 正确正确答案：A12. 温度是物体内热能的标志。

实际物体无论温度高低，只要温度高于绝对零度都有热辐射的能力，只是其辐射光谱不同罢了。

A. 错误B. 正确正确答案：B13. 双通道单比色温度计结构中带有光调制转盘，使温度计的动态品质有所下降。

A. 错误B. 正确正确答案：B14. 被控制量不同，所采用的操作量也不同。

热工仪表专业试题及答案（精选五篇）

热工仪表专业试题及答案（精选五篇）第一篇：热工仪表专业试题及答案热工仪表专业试题及答案一、什么是反馈？反馈的分类？答：所谓“反馈”，就是将一个放大器的输出信号的一部分回送到输入端。

如果反馈信号与输入信号又叠加后加强了原来的输入信号，就称为正反馈；如果反馈信号与输入信号叠加后减弱了输入信号，称为负反馈。

二、热电阻由几部分组成?引线为什么采用三线制?答：由热电阻体、绝缘套管、保护套管及接线盒组成。

采用三线制的目的是减少引线电阻变化引起的附加误差。

三、补偿导线与热电偶配套使用时，应注意那些问题？答：⑴ 补偿导线必须与热电偶配套，不同型号的热电偶应选用不同的补偿导线。

⑵ 补偿导线与热电偶连接时应正极接正极，负极接负极。

⑶ 补偿导线与热电偶连接的两个接点必须同温。

四、用热电偶测温度时,发现热电势输出不稳定,是什么原因引起的?答：⑴ 热电偶接线柱与热电极接触不良⑵ 热电偶测量线路绝缘破损，引起继续短路或接地⑶ 热电偶安装不牢或外部震动⑷ 热电极将断未断⑸ 外界干扰（交流漏电、电磁场感应等）五、双金属温度计的工作原理？答：它有两片膨胀系数不同的金属牢固地粘合在一起，其一端固定，另一端通过传动机构和指针相连。

当指针温度变化时，由于膨胀系数不同，双金属片产生角位移，带动指针指示相应温度，这便是双金属温度计的工作原理。

六、电磁流量计的测量原理？答：电磁流量计是根据法拉第电磁感应原理制成的一种流量计，当被测导电液体流过管道时，切割磁力线，于是在和磁场及流动方向垂直的方向上产生感应电势，其值和被测流体的流速成比例。

因此测量感应电势就可以测出被测导电液体的流量。

七、试述电磁流量计的投运步骤？答：⑴ 打开阀门，使流体充满系统。

⑵ 排除泄露点⑶ 排除系统内残留气体。

⑷ 接通变送器和转换器电源，通电预热p。

⑸ 关闭阀门，使变送器内充满静态液体。

⑹ 重新调整转换器零点。

⑺ 重新打开阀门，达到100%流量，检查输出是否正确和稳定。

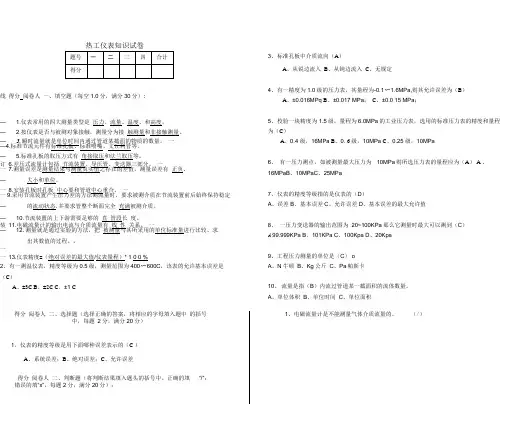

(完整版)热工仪表考试题(含答案)

热工仪表知识试卷线得分阅卷人一、填空题（每空1.0分，满分30分）:— 1.仪表常用的四大测量类型是压力、流量、温度、和高度。

— 2.按仪表是否与被测对象接触，测量分为接触测量和非接触测量。

— 3.瞬时流量就是单位时间内通过管道某截面的物质的数量。

一—4.标准节流元件有标准孔板、标准喷嘴、文丘利管等。

— 5.标准孔板的取压方式有角接取压和法兰取压等。

订 6.差压式流量计包括节流装置、导压管、变送器三部分。

一一7.测量误差是测量结果与测量真实值之存在的差值。

测量误差有正负、—大小和单位。

一8.安装孔板时孔板中心要和管道中心重合。

一一9.采用节流装置产生压力差的方法测流量时，要求被测介质在节流装置前后始终保持稳定—的流动状态.并要求管整个断面完全充满被测介质。

—10.节流装置的上下游需要足够的直管段长度。

装11.电磁流量计的输出电流与介质流量有线性关系。

一—12.测量就是通过实验的方法，把被测量与其所采用的单位标准量进行比较、求出其数值的过程。

一一13.仪表精度=（绝对误差的最大值/仪表量程）* 1 0 0 % 2、有一测温仪表，精度等级为0.5级，测量范围为400〜600C，该表的允许基本误差是（C）A、±3CB、±2CC、±1 C 3、标准孔板中介质流向（A）A、从锐边流入B、从钝边流入C、无规定4、有一精度为1.0级的压力表，其量程为-0.1〜1.6MPa,则其允许误差为（B）A、±0.016MPqB、±0.017 MPa；C、±0.0 15 MPa；5、校验一块精度为1.5级，量程为6.0MPa的工业压力表，选用的标准压力表的精度和量程为（C）A、0.4 级，16MPaB、0. 6 级，10MPaC、0.25 级，10MPa6、有一压力测点，如被测量最大压力为10MPa则所选压力表的量程应为（A） A 、16MPaB、10MPaC、25MPa7、仪表的精度等级指的是仪表的（D）A、误差B、基本误差C、允许误差D、基本误差的最大允许值8、一压力变送器的输出范围为20~100KPa那么它测量时最大可以测到（C）A 99.999KPa B、101KPa C、100Kpa D、20Kpa9、工程压力测量的单位是（C） oA、N牛顿B、Kg公斤C、Pa帕斯卡10、流量是指（B）内流过管道某一截面积的流体数量。

东北大学2022年9月《热工仪表及自动化》作业考核试题及答案参考14

东北大学2022 年9 月《热工仪表及自动化》作业考核试题及答案参考1. 热工信号系统为了区分报警性质和严重程度，常采用不同的灯光和音响加以区别。

( )A.正确B.错误参考答案： A2. 准确度最高的热电偶是_____。

A.S 型B.K 型C.J 型参考答案： A3. 大型汽轮机监视项目有_____。

A.汽缸金属温度轴瓦振动B.轴向位移C.大轴偏心度D.高低压缸差胀参考答案： ABCD4. 孔板弯曲会造成流量示值_____。

A.偏高B.偏低C.可能偏低或者偏高参考答案： C5. 单位物质从相变开始到相变结束，吸收相变的热量所产生的㶲称为( )。

A、温度B、相变C、潜热D、压力参考答案： C6. 补偿导线的正确敷设，应该从热电偶起敷到( )为止。

A.就地接线盒B.仪表盘端子板C.二次仪表D.与冷端温度补偿装置同温的地方参考答案： D7. 工作用热电偶的检定周期普通为_____。

A.半年B.1 年C.1 年半参考答案： A8. 除湿机组的进口空气温度高，则除湿量( )。

A.大B.小C.不变D.不一定参考答案： A9. 实际气体节流后温度降低还是升高与气体初始状态有关。

( )A.正确B.错误参考答案： A10. 热工仪表大体上分现场仪表和室内仪表两大类，现场仪表不包括_____。

A.变送器B.热电偶C.伺服放大器参考答案： C11. 准确度、正确度和精密度三者之间既有区别，又有联系。

( )A.正确B.错误参考答案： A12. 数字式转速表利用_____，将转速转换成频率信号，在规定的标准时间内，测量电路累计频率信号，然后用数字量显示出转速。

A.压力传感器B.温度传感器C.光电传感器D.磁阻发讯器参考答案： CD13. 霍尔三维结构的主要特点之一是( )A、多方案模型分析与选优B、研究方法上的专业性C、组织管理上的科学性D、多次反复进行参考答案： C14. 㶲的性质包括( )。

A、等价性B、相对性C、可分性D、非守恒性参考答案： ABCD15. 评价的普通过程中首先应( )。

东北大学智慧树知到“能源与动力工程”《热工仪表检测及控制X》网课测试题答案1

东北大学智慧树知到“能源与动力工程”《热工仪表检测及控制X》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.以下选项中，_____属于热电偶检定前的外观检查。

A.贵金属热电偶清洗后有无严重的色斑或发黑现象B.测量端是否焊接牢固，表面是否光滑，有无气孔等缺陷C.贵金属热电偶是否有热电极脆弱缺陷，清洗后有无严重的色斑或发黑现象D.贱金属热电偶有无严重的腐蚀或热电极脆弱等缺陷2.在流量测量中，孔板测量和喷嘴测量造成的能量损失相比，喷嘴_____孔板。

A.小于B.大于C.等于3.热工测量仪表一般有_____组成。

A.感受件B.显示件C.计算件D.中间件4.有一测温仪表，精度等级为0.5级，测量范围为400~600℃，该表的允许基本误差是_____。

A.±3B.±2C.±15.标准节流元件有_____。

A.标准孔板B.标准喷嘴C.长径喷嘴D.文丘利管6.下面几种热电偶中，_____是非标准化热电偶。

A.镍铬—镍硅热电偶B.镍钴—镍铝热电偶C.铜—康铜7.下面几种测温仪表中，一般地说，准确度最高的是_____。

A.动圈式温度表B.光学高温计C.电子电位差计8.热电厂中使用的测压装置主要有_____。

A.液柱式压力计B.活塞式静重压力计C.应变计式远传压力计D.弹性压力表9.在水平管道上测量气体压力时，取压点应选在_____。

A.管道上部、垂直中心线两侧45°范围内B.管道下部、垂直中心线两侧45°范围内C.管道水平中心线以上45°范围内10.由于差压式水位计是在一定的压力条件下刻度的，当压力偏离条件值时，必须根据压力值对差压信号进行校正。

()A.正确B.错误11.如果弹簧管压力表传动机构不清洁，将使其_____。

A.零点偏高B.回程误差大C.量程下降12.供给差压计检定时的气源压力最大变化量为气源压力的_____。

A.±1%B.±1.5%C.±2%13.双色水位计是根据_____来测量水位的。

东北大学智慧树知到“能源与动力工程”《热工仪表及自动化》网课测试题答案5

东北大学智慧树知到“能源与动力工程”《热工仪表及自动化》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.镍铬康铜热电偶(E型)热电偶在标准化热电偶中热电势最大、灵敏度最高。

()A.正确B.错误2.在数字测量系统中，分辨力处处相等。

()A.正确B.错误3.单通道双光路比色温度计具有和单通道单光路比色温度计一样的优点(稳定)和缺点(动态品质差)。

()A.正确B.错误4.电感式物位测量仪表和电容式物位测量仪表一样，可实现物位的间接测量。

()A.错误B.正确5.涡街流量计是利用自然振荡的卡门涡街原理工作的，涡列稳定的条件为h/l=0.281。

()A.正确B.错误6.经验温标的定义具有较大的随机性，温度测量依赖于选用的测温物质。

()A.正确B.错误7.电磁流量计无机械惯性，反应灵敏，可以测量脉动流量，也可测量正反两个方向的流量。

()A.正确B.错误8.电阻式温度计是利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的。

当被测介体中有温度梯度存在时，所测的温度是感温元件所在范围介质中的逐点温度。

()A.错误B.正确9.接触式测温仪表易破坏被测对象的温度场分布和热平衡状态，从而造成测量误差。

()A.错误B.正确10.在热电偶回路中接入第三种导体，只要与第三种导体相连接的两接点温度相同，则接入第三种导体后，对热电偶回路中的总电势没有影响。

()A.错误B.正确11.压力式温度计是利用封装于密闭容积内的工作介质随温度升高而压力升高的性质，通过对工作介质的压力测量来测量温度的一种机械式测温仪表。

()A.正确B.错误12.节流装置成熟程度较高、均已标准化，所有又被称作标准型节流装置。

()A.正确B.错误13.方块图中各线段表示的是信号关系，而不是指具体的物料或能量。

()A.正确B.错误14.铠装热电偶的长度可根据需要任意截取，若测量端损坏，将损坏部分截去并重新焊接后可继续使用，寿命长。

()A.正确B.错误15.被控制对象仅指被控制(调节)的工艺设备和机器。
