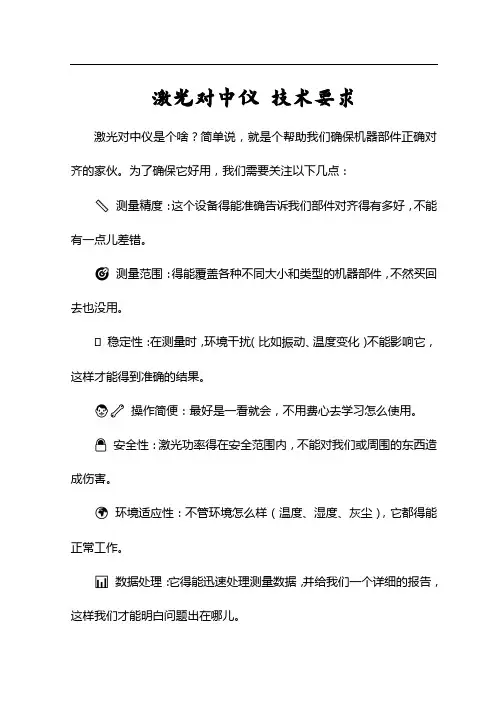

红外激光对中仪

红外激光对中仪

一、作业注意事项：

1.在用吊车起吊对中设备和工具时，防止物件坠落伤人

2.在安装/拆卸液压站油缸时防止人员坠落，造成人身伤害

3.刹车部位转动时防止指头、衣物等被刹车盘卷入，以免造成人身

伤亡

二、作业前的安全措施：

1、风速不能大于8m，否则影响设备与人员的安全，也会影响测量数据的准确性

2、要确定刹车系统良好

3、发电机对中前必须将便携式控制盒放置可控制范围

4、在测量过程中激光不能再调整

三、操作步骤：

图1

图2 图3 图4

图5

四、发电机对中作业详解

4.1 发电机对中时，保存未对中前数据。

1、将对中仪两个磁座分别在发电机端、齿轮箱端各安装一个。（将磁座开关从“off”转至”No”

图6

2、将对中仪“S”、“M”两个激光发射仪分别安装在之前安装好的磁座上。（“S”安装在齿轮箱端，“M”安装在发电机端）

图7

3、把两个蓝牙接收器分别与激光发射仪连接。

图8

图9

4、按下发电机对中仪“”开关，将对中仪打开。

图10

5、调整“S”、“M”两个激光发射仪激光互相“直射”在激光接收窗口中，并保证对中仪界面显示激光已在可调范围内。

图11

图12

（1）观察对中仪界面，将激光调整至中心店范围。

图13

（2）90°夹角内，分别取三点，来证实对中前数据可取性后，进行数据保存。（90°踩点、45°踩点、0°踩点）

图14

图15

图16

对中前数据保存方法：

第一步：按保存键

图17

第二步：按方向键，选中数据写入键，点击确认按钮。

图18

第三步：输入风机编号比如（A47），按输入法区，进行输入，

完毕后点击确认键。

图19

图20

4.2 发电机对中过程

1、将已经安装好的对中仪设备进行90°垂直位置。

2、用“1000Nm”手动力矩将发电机“四颗地脚螺栓”完全松开、并取下。

图21

图22

3、对照发电机对中仪频幕“纵向”参考值，进行发电机“高低”调节。

调节方法：

（1）调整纵向参考值均为“0”的±0.05范围内即可。（对照对中仪屏幕显示数据进行调整，以参考值为准）

图23

（2）纵向参考值为“+”时，将发电机顶起，顺时针方向拧地脚螺栓，若参考值为”-“时，则相反。

1)“前轴”参考值大时，应调整发电机前轴端，“后轴”参考值大

时，应调整发电机后端；

2)调整后端时将发电机后端用2吨液压千斤顶起，用内六角插入发

电机地脚弹性支撑顺时针拧动；（对应参考值进行拧动内六角）3)当参考值接近”0“时停止拧动，落下千斤顶，以此方法将前轴、

后轴参考值均调制以“0”位准的±0.05范围内。

图24

图25

图26

（3）对照发电机对中仪频幕“横向”参考值，进行发电机“左右”调节。

调节方法:

1）“左侧”参考值大时，应调整发电机“右侧”螺栓；“右侧”参考值大时，应调整发电机“左侧”螺栓；（以“0”位准的±0.05范围内)

2）（拧动一侧螺栓时，将另一侧螺栓拧松，两者都是用扳手顺时针方向拧动）

图27

图28

（4）调整“横向”、“纵向”数值均在规定范围内。(以“0”位准的±0.05范围内)

图29

（5）调整精确值在以“0”位准的±0.1范围内，参考值均在所规定范围内后，完成发电机对中工作。

图30

（6）完成对中后进行对中数据保存。

保存方法：

1）按保存键

图31

2）按方向键，选中数据写入键，点击确认按钮。

图32

3）输入风机编号比如（A47），按输入法区，输入（A47 2)完毕后点击确认键。(因为对中前输入A47,在对中完毕后输入A47 2)

图33

图34
