凸透镜特殊光线专练大全

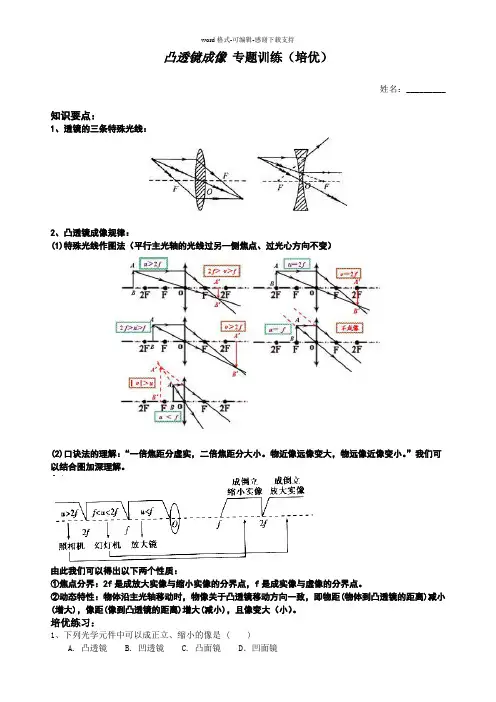

八年级物理凸透镜成像培优专题
凸透镜成像专题训练（培优）姓名：_________知识要点：1、透镜的三条特殊光线：2、凸透镜成像规律：(1)特殊光线作图法（平行主光轴的光线过另一侧焦点、过光心方向不变）(2)口诀法的理解：“一倍焦距分虚实，二倍焦距分大小。
物近像远像变大，物远像近像变小。
”我们可以结合图加深理解。
由此我们可以得出以下两个性质：①焦点分界：2f是成放大实像与缩小实像的分界点，f是成实像与虚像的分界点。
②动态特性：物体沿主光轴移动时，物像关于凸透镜移动方向一致，即物距(物体到凸透镜的距离)减小(增大)，像距(像到凸透镜的距离)增大(减小)，且像变大（小）。
培优练习：1、下列光学元件中可以成正立、缩小的像是 ( )A. 凸透镜B. 凹透镜C. 凸面镜 D．凹面镜2、一种手电筒上所用的聚光小电珠如图所示，其前端相当于一个玻璃制成的凸透镜．灯丝(可看作一个点光源)发出的光通过它折射时，出射光束(图中实线所示)比无此透镜时的光束(图中虚线所示)要窄，有聚光功能．在这种小电珠中，灯丝应位于 ( ) A．凸透镜的焦点以内 B．凸透镜的一倍焦距和二倍焦距之间C．凸透镜的焦点 D．凸透镜的二倍焦距处3、下列关于凸透镜成像的说法中、正确的是 ( )．A．能成在光屏上的像，都是放大的 B．能成在光屏上的像，都是倒立的C．能成在光屏上的像，都是缩小的 D．所成的缩小的像，一定能成在光屏上4、若用照相机的镜头作为透镜做透镜成像实验，那么下述现象中不可能出现的是 ( )．A．看到物体倒立的、缩小的像 B．看到物体正立的、放大的像C．看到物体倒立的、放大的像 D．看到物体正立的、缩小的像5、有一长方体玻璃砖内有一呈双凸面(球面)的空气泡，可以看作透镜，一束平行光束按图所示方向射向气泡则这束平行光将 ( )A．穿过气泡后仍保持平行 B．穿过气泡后会聚C．穿过气泡后发散 D．不能穿过气泡，全部被反射6、在凸透镜主轴上的一物点P，物距大于焦距，如果沿直径对称切除镜很小一部分，如图所示，再把上、下半截透镜向原主轴置合拢，则成像情况与原来相比( )A．相同B.成两个像，上半截透镜A成像点上移，下半截透镜B成像点下移C．成两个像，上半截透镜A成像点下移，下半截透镜B成像点上移D．不能成像7、晴朗的夏日中午，往树或花的叶子上浇水，常会把叶子烧焦，其原因是 ( )A．水滴蒸发，带走叶子的热量 B．水滴在阳光下温度升高，把叶烫焦C．水滴容易透过阳光 D．水滴会使阳光会聚，把叶子烧焦8、在“研究凸透镜成像”实验中，当光屏、透镜及烛焰的相对位置如图所示时，恰好在屏上能看到烛焰缩小的像，由此可判断凸透镜的焦距 ( )A．小于9厘米 B．大于9厘米C．等于9厘米 D．大于9厘米而小于18厘米9、一位同学在光具座上做“研究凸透镜成像”的实验。
物理复习凸透镜专项综合练含详细答案
一、初中物理凸透镜成像的规律1．在探究凸透镜成像规律的实验中，蜡烛、凸透镜、光屏的位置如图所示，烛焰恰好在光屏上成清晰的像，下列说法正确的是（）A．该凸透镜的焦距是 30cmB．换成焦距为 10cm 的凸透镜，在蜡烛和光屏不动的情况下，凸透镜从紧靠蜡烛向光屏移动，在光屏上可以得到两次清晰倒立的像C．在凸透镜左侧放一凹透镜，将光屏向右移动还能接收到清晰的像D．凸透镜与蜡烛不动，去掉光屏，人眼在 100cm 处能看到蜡烛的像【答案】BCD【解析】【分析】【详解】A．由图可知，此时蜡烛到凸透镜的距离等于光屏到凸透镜的距离，在光屏上恰能成清晰的像，则此时物距等于像距等于二倍焦距，成倒立等大的实像，则===230cmf u v则焦距为15cm，故A项错误；B．换成焦距为10cm的凸透镜，在蜡烛和光屏不动的情况下，凸透镜从紧靠蜡烛向光屏移动，当蜡烛到凸透镜的距离在10cm~20cm之间时，光屏到凸透镜的距离在50cm~40cm，移动凸透镜在适当位置能成清晰的像，由光路可逆原理可知，光屏距离凸透镜10cm~20cm 之间时，可以再次成清晰的像，故B项正确；C．在凸透镜左侧放一凹透镜，凹透镜对光有发散作用，所以将光屏向右移动还能接收到清晰的像，故C项正确；D．凸透镜与蜡烛不动，去掉光屏，光依然沿原来的方向传播进，人眼在 100cm 处能看到蜡烛的像，故D项正确。
故选BCD。
2．小磊在“探究凸透镜成像规律”的实验中，将凸透镜A固定在光具座上35cm处，移动光屏使烛焰在光屏上成清晰的像，如图甲所示。
接着，他将凸透镜A换成凸透镜B并保持烛焰和透镜位置不变，移动光屏再次得到清晰的像如图乙所示。
则下列说法中正确的是（）A ．照相机的物镜成像原理与图甲相同B ．放大镜的物镜成像原理与图乙相同C ．凸透镜A 的焦距大于凸透镜B 的焦距D ．凸透镜B 的焦距大于凸透镜A 的焦距【答案】AD【解析】【分析】【详解】 A ．由图甲可知，光屏上呈现倒立缩小的实像，所以照相机的物镜成像原理与图甲相同，故A 正确；B ．由乙图可知，此时成倒立、放大的实像，所以放大镜的物镜成像原理与图乙不相同，故B 错误；CD ．由甲图可知，物距35cm 5cm 30cm u =-=此时成倒立、缩小的实像，所以物距大于两倍焦距，所以A 30cm 2f >得A 15cm f <由乙图可知，物距仍为30cm ，此时成倒立、放大的实像，所以物距处于f 和2f 之间，即B B 30cm 2f f <<可得B 15cm 30cm f <<所以A 的焦距小于B 的焦距；故C 错误，D 正确。
部编物理八年级上册专题06透镜及透镜成像作图(解析版)含答案
专题06 透镜及其成像规律作图（解析版）类型一凸透镜、凹透镜三条特殊光线【方法技巧】1.凸透镜三条特殊光线：(1)过光心的光线，其传播方向不改变；(2)平行主光轴的光线折射后过焦点：(3)过焦点射向凸透镜的光线折射后将平行主光轴传播。
2.凹透镜三条特殊光线：（1）经过光心的光线传播方向不改变。
（2）与主光轴平行的光线折射后的反向延长线过虚焦点。
（3）射向虚焦点的光线折射后平行于主光轴。
【专项训练】1.在图1中完成凸透镜光路图，在图2中完成凹透镜光路图。
【答案】解：在图1中，平行于主光轴的光线经凸透镜折射后将过焦点；通过焦点的光线经凸透镜折射后将平行于主光轴；在图2中，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过凹透镜光心的光线传播方向不改变；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；如图所示：【解析】在作凸(凹)透镜的光路图时，先确定所给的光线的特点再根据凸(凹)透镜的光学特点(三条特殊光线)来作图。
(1)凸透镜三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴；②平行于主光轴的光线经凸透镜折射后将过焦点；③过凸透镜光心的光线传播方向不改变。
(2)凹透镜三条特殊光线：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；③过凹透镜光心的光线传播方向不改变。
2.平行光经过凸透镜后会聚在主光轴上的一点，这个点叫凸透镜的焦点；平行光经过凹透镜后，光线发散，发散光线的反向延长线交在主光轴上的一点，这个点叫凹透镜的虚焦点。
如图，F 点既是图示凸透镜的焦点，也是图示凹透镜的虚焦点，请画出图中两条平行于主光轴的光线经过两个透镜的光路图。
【答案】3.如图所示，在平面镜与凸透镜之间放一物体AB，F为凸透镜的焦点，从B点发出的一条光线经平面镜反射后恰好通过凸透镜的焦点F，并射向凸透镜，经凸透镜发生折射。
请画出：(1)物体AB在平面镜中的像A′B′。
凸透镜练习题专题
凸透镜练习题专题一、单选题1.放电影试镜头时，发现银幕上的影像小了一点，为了使画面更大一些，应当调整放映机（）A. 离银幕近一些，胶片离镜头远一些B. 离银幕近一些，胶片离镜头近一些C. 离银幕远一些，胶片离镜头远一些D. 离银幕远一些，胶片离镜头近一些2.在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是（）2题4题A. 利用了这一原理制成了照相机B. 若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变小C. 若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、放大的像D. 若保持凸透镜位置不变，将蜡烛放在刻度线45cm处，适当移动光屏也能得到一个清晰的像3.小明在做“探究凸透镜成像规律”的实验时，将一支点燃的蜡烛放在凸透镜前20cm处，他在透镜另一侧的光屏上观察到了缩小的像．小明将光屏从光具座上取下，把这支点燃的蜡烛置于原来的光屏处，则此时蜡烛通过这个凸透镜所成像的性质是（）A. 倒立等大的实像B. 正立放大的虚像C. 倒立缩小的实像D. 倒立放大的实像4.用手机看视频，图象太小，屏幕放大器（凸透镜）来帮忙，小明通过透镜可看到放大了的图象，如图所示，手机距离透镜15cm，凸透镜的焦距可能为（）A. 20cmB. 15cmC. 10cmD. 5cm5.如图是爱动脑筋的小明用手机和透镜自制的简易投影仪，它能将手机上的画面放大投射到白墙上．下列说法正确的是（）A. 手机到透镜的距离应大于透镜的两倍焦距B. 墙上呈现的是手机画面的正立、放大的虚像C. 制作简易投影仪的透镜，可以制作老花镜镜片D. 要使墙上的像变大，应增大手机与透镜间的距离5题6题6.在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，由此判断下列说法正确的是（）A. 光屏上的像是倒立、放大的实像B. 光屏上的像是正立、缩小的实像，照相机是根据该原理制成的C. 若蜡烛和光屏位置不变，将凸透镜向左移动适当距离，仍可在光屏上得到清晰的像D. 若换用材料与口径相同但更厚一些的凸透镜，仍要在光屏上得到清晰的像，如果只移动光屏，光屏必须远离凸透镜7.小杨做凸透镜成像规律的实验．将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛位于凸透镜两侧，实验前调整烛焰中心、透镜中心和光屏中心在同一水平高度，如图所示．则下列四个选项中，判断正确的是（）A. 若蜡烛放置在10cm刻度线处，移动光屏，在光屏上不能呈现烛焰清晰的像B. 若蜡烛放置在20cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像C. 若蜡烛放置在35cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰放大的实像D. 若蜡烛放置在45cm刻度线处，移动光屏，可在光屏上呈现烛焰清晰缩小的实像7 题8题10题8.蜡烛、凸透镜、光屏的位置如图所示，此时光屏上出现烛焰清晰的像，则像的特点是（）A. 倒立缩小B. 倒立等大C. 倒立放大D. 正立放大9.在探究凸透镜成像规律的实验中，小欢同学先将点燃的蜡烛放在凸透镜前某一位置时，恰好在镜后26cm处的光屏上出现一个与蜡烛等大倒立的像；若将此蜡烛移至凸透镜前10cm处时，则（）A. 光屏上出现倒立放大的实像B. 光所上出现倒立缩小的实像C. 将光屏远离凸透镜方向移动一段距离，光屏上才会出现倒立放大实像D. 无论怎样移动光屏，光屏上均不会出现实像10.小明和小华早窗边用凸透镜贴近报纸看文字，看到了文字的像．在移动凸透镜是，意外的发现在报纸上出现了窗外景物的像，如图所示，两次所成的像相对与原来被观察的物体，对比像的正倒、大小、虚实三个方面，它们（） A. 有一个方面相同，两个方面不同 B. 有两个方面相同，一个方面不同C. 三个方面都相同D. 三个方面都不同11.拿一副远视眼镜放在凸透镜前，如图所示，光屏上出现烛焰清晰的像，移走远视眼镜，烛焰的像变得模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是（）A. 将蜡烛靠近凸透镜B. 将光屏靠近凸透镜C. 将光屏远离凸透镜D. 将光屏和蜡烛同时靠近凸透镜11题12题13题12.小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景．以下说法中错误的是（）A. 甲图中成的是实像；乙图中成的是虚像B. 甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸透镜l倍焦距以内C. 甲图中凸透镜靠近书本，所成的像变小；乙图中凸透镜远离书本，所成的像也变小D. 甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机13.小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为图中的甲和乙，则（）A. 小红的照相机离小强的距离近B. 小明和小红的照相机离小强的距离相同C. 小红的照相机离小强的距离远D. 小明的照相机离小强的距离远14.在“探究凸透镜的成像规律”时，把蜡烛放在凸透镜前30cm处，光屏上可接收到倒立等大的清晰的像．则下列说法正确的是（）A. 把物体放在离透镜40cm处时在光屏上成倒立放大的像B. 把物体放在20cm处时光屏上成倒立缩小的像C. 把物体放在10cm处时，光屏上成正立放大的虚像D. 此透镜的焦距是15cm15.一物体放在距凸透镜20cm处时，在另一侧距凸透镜14cm处的光屏上出现了一个清晰的像．那么该透镜的焦距可能是（） A. 3cm B. 6cm C. 9cm D. 12cm16.2013年6月20日，我国第一位“太空教师”王亚平在“天宫一号”完成太空授课．如图是王亚平在“天宫一号”中授课时做的水球透镜实验，通过水球我们可以看到她的像．以下哪个器材工作时的成像与此实验相同（）A. 平面镜B. 放大镜C. 照相机D. 投影仪17.在2008年北京奥运会安保工作中将采用人脸识别系统（如图），识别系统的摄像机可以自动将镜头前1m处的人脸拍摄成数码相片，通过信号线传递给计算机识别．摄像机的镜头（）17题19题20题21题A. 相当于凸透镜，焦距可为0.5mB. 相当于凸透镜，焦距可为0.1mC. 相当于凹透镜，焦距可为0.5mD. 相当于凹透镜，焦距可为0.1m18.在探究“凸透镜成像规律”的实验中，当蜡烛、透镜及光屏的相对位置如图所示时，恰能在光屏上得到一个清晰的像，则凸透镜的焦距可能是（）A. 5cmB. 10cmC. 15cmD. 20cm19.如图所示，OO'为凸透镜的主光轴，将点光源放在A点时，像在B点；将点光源放在B点时，像在C点．当将点光源放在C点时，则（）A. 一定在B点成一个实像B. 一定在A点的左侧成一个虚像C. 可能在B、C之间成一个实像D. 可能在C点的右侧成一个虚像20.某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到了清晰的像，如图所示．他继续向水凸透镜内注水，使水凸透镜的焦距变小，如果不改变蜡烛和凸透镜的位置，要在光屏上再次成清晰的像（）A. 光屏应向右移动，成放大的像B. 光屏应向左移动，成缩小的像C. 光屏应向左移动，成放大的像D. 光屏应向右移动，成缩小的像21.老奶奶用放大镜看报时，为了看得更大的清晰象，她常常这样做（）A. 报与放大镜不动，眼睛离报远一些B. 报与眼睛不动，放大镜离报远一些C. 报与放大镜不动，眼睛离报近一些D. 报与眼睛不动，放大镜离报近一些如图1所示为琦琦同学的照片，图2是他将凸透镜紧贴在照片，然后逐渐远离照片，透过透镜所能看到琦琦的照片，则在远离的过程中看到的顺序是（）A. 乙丙丁甲B. 丙乙甲丁C. 乙丙甲丁D. 丙乙丁甲22.如图所示，早期照相馆里摄影师取景时看到的像是倒立的．有几位同学对此现象展开了讨论：甲：这架照相机的镜头是凹透镜；乙：将照相机升高，可以看到两位照相人的全身像；丙：若要照全身像，应增大相机和两位照相人之间的距离；丁：若要人像更亮，需要在两位照相的人身后进行“补光”．这些说法正确的是（）A. 甲与乙B. 甲与丙C. 丙与丁D. 只有丙24题25题29题23.如图所示是小东制作的昆虫观察盒，在盒盖上端安装凸透镜便于观察盒内小昆虫放大的像，盒盖到盒底的距离为10cm．他应该选择（）A. 焦距为5cm的凸透镜B. 焦距为8cm的凸透镜C. 焦距为10cm的凸透镜D. 焦距为12cm的凸透镜24.某同学将物体放在凸透镜前，使物距分别为6cm、18cm、24cm时，依次得到放大虚像、放大实像和缩小实像，该凸透镜的焦距为f则（）A. 6cm＜f＜9cmB. 9cm＜f＜12cmC. 12cm＜f＜18cmD. 18cm＜f＜24cm25.小磊在探究凸透镜成像规律时，将焦距为20cm的凸透镜A固定在光具座上35cm刻线处，将点燃的蜡烛放置在光具座上5cm刻线处，移动光屏，使烛焰在光屏上成清晰的像，如图甲所示．接着他保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏使烛焰在光屏上成清晰的像，如图乙所示．下列说法正确的是（）A. 甲凸透镜的焦距小于乙凸透镜的焦距B. 在甲图中，蜡烛和光屏交换位置，能够字光屏上得到缩小倒立的实像C. 乙图中，蜡烛燃烧变短，屏上像的位置会下降D. 乙图中，只移动蜡烛渐渐靠近凸透镜，原来光屏上一定可以看到放大的像26.在研究凸透镜成像规律的实验后，蓓蓓利用图画记录了她观察到的实验现象如图所示．四幅图画中的物、像关系有对有错，请你帮她把不正确的图挑出来（）A. B. C. D.27.小明自制了一个简易投影仪（如图），在暗室中将印有奥运五环（红、黄、蓝、绿、黑五色环）标志的透明胶片，贴在发白光的手电筒上，并正对着焦距为10cm的凸透镜．调整手电筒、凸透镜、白色墙壁之间的位置，在墙上看到一个清晰正立、放大的像．下列说法错误的是（）A. 手电筒与凸透镜的距离应大于10 cm、小于20 cm，且胶片应倒立放置B. 能从不同角度看到墙上五环标志的像，是因为光在墙面上发生的是漫反射C. 手电筒与凸透镜的距离应大于20 cm，且白墙到透镜的距离应大于10cm小于20cmD. 在白色的墙上蒙上一层红布，可以看到奥运标志的像中五环的颜色只有红色和黑色28.如图所示，图甲测凸透镜的焦距，图乙“探究凸透镜成像的规律”，在图乙所示的位置光屏上成清晰的像，下列说法正确的是（）A. 由图甲可知凸透镜的焦距是40cmB. 图乙的成像的特点与投影仪的成像原理相同C. 图乙中若用遮光板挡住凸透镜的上半部分，光屏上只出现像的下半部分D. 图乙中若在凸透镜左侧“戴”上近视镜，光屏向右移动才能找到清晰的像29.某同学做“观察凸透镜成像”的实验时，将蜡烛点燃后放在距凸透镜15cm的地方，在光屏上得到一个清晰、倒立、放大的烛焰的像，当他将蜡烛移到距凸透镜7.5cm处后（）A. 移动光屏，可以在光屏上得到一个倒立、放大的像B. 移动光屏，可以在光屏上得到一个倒立、缩小的像C. 移动光屏，可以在光屏上看到一个正立、放大的像D. 无论怎样移动光屏，在光屏上始终看不到烛焰的像30.有一圆柱体PQ，放在凸透镜前如图所示的位置，它所成像P′Q′的形状应该是下列图中的（）A. B. C. D.31.如图所示，把一支铅笔（笔尖用O点表示）水平放在空玻璃瓶的后方，将玻璃瓶灌满水后，将铅笔由靠近玻璃瓶的位置向远处慢慢地移动，同时透过玻璃瓶观察铅笔的像，下图四种情形中，不可能出现的是（）A. B. C. D.。
凸透镜成像经典30道题
2．（2015•济宁）小夏用如图中的凸透镜探究成像规律，在如图的四个实验情景中，能够在光屏上得到清晰像的是（）
A．B．
C．D．
6．（2015•成都）在“探究凸透镜成像的规律”实验中，实验桌上有光具座、蜡烛、光屏、焦距分别为15cm和20cm的凸A．B．C．D．
透镜L1和L2等器材，小明先将蜡烛、凸透镜、光屏正确安放在光具座上，如图所示．下列说法正确的是（）A，小明能在光屏上看到烛焰清晰的像
B1，小明将光屏向右移动适当的距离，光屏上能出现烛焰清晰的像
C．若凸透镜是L2，小明将光屏移到60cm刻度线处，光屏上能出现烛焰清晰的像
D70cm
A． B．C．D．
这个像是（填“实”或“虚”）像．固定凸透镜的位置不动，如果将蜡烛与光屏的位置对调，此时蜡烛在光屏30．（2015•江西模拟）小华在使用如图所示的实验器材探究“凸透镜成像的规律”时，能在光屏上看到一个清晰的像，上（填“成缩小的像”“成放大的像”或“不成像”）。
第11讲凸透镜成像规律专题精练全国初中物理竞赛试题精编(八年级上)(原卷版)
全国初中物理竞赛试题精编第11讲—凸透镜成像规律专题精练1．如图所示，1F 、2F 是凸透镜的两个焦点，S 是距凸透镜前距离大于2倍焦距的点光源，S '是S 经凸透镜所成的像。
当点光源S 沿平行于主光轴方向向右匀速运动靠近透镜时，像S '的移动情况（ ）A ．像S '沿平行于主光轴方向靠近凸透镜方向匀速运动B ．像S '沿O 与S '连线方向远离凸透镜方向移动，速度逐渐变小C ．像S '沿平行于主光轴方向远离凸透镜方向移动，速度逐渐变大D ．像S '沿2F 与S '连线方向远离平面镜方向移动，速度逐渐变大2．如图所示，为凸透镜成像的另一拓展规律在照相问题中的运用．即用可变焦距的光学照相机把远处的景物“拉近”进行拍摄，就是说，虽然被拍摄的物体与照相机镜头之间的距离基本不变，但仍可以使底片上所成的像变大．关于这个过程，下列说法中正确的是（ ）A ．焦距变大，像距也变大B ．焦距变小，像距也变小C ．焦距变大，像距变小D ．焦距变小，像距变大3．小明同学在做凸透镜成像实验时，移动光屏，在光屏上呈现清晰放大的像，同时他也看到透镜表面有两个像，其中一个是正立的，一个是倒立的，对于透镜表面的两个像，下列说法正确的是（ ）A ．透镜表面的两个像，正立的是光的反射形成的，倒立的是光的折射形成的B ．透镜表面的两个像，都是光照到透镜表面反射形成的虚像C ．透镜表面的两个像，都是光照到透镜表面折射形成的实像D．透镜表面的两个像，倒立的是实像，正立的是虚像4．某种变焦镜头的变焦范围为15mm~85mm，用这个镜头对着远处的某一栋楼房拍照。
当使用焦距15mm 拍照时，显示屏上所成的清晰像的高度为h1；当使用焦距85mm拍照时，显示屏上所成的清晰像的高度为h2，则h1与h2的比值约为（）A．3∶17B．17∶3C．289∶9D．9∶2895．物体的高度为12cm，与凸透镜的主光轴垂直放置，经凸透镜成高度为6cm的缩小像。
凸透镜成像规律练习题(精选版)PPT课件
u＝f
不成像、得到一束平行光
u＜f 正立 放大 .虚像
放大镜2
在利用蜡烛研究凸透镜成像的实验中凸透 镜的焦距是10cm，点燃的蜡烛放在距凸透 镜15cm处，在凸透镜另一侧的光屏上观察 到了蜡烛清晰的像，这个像一定是（ ）
A 倒立放大的实像 B 倒立缩小的实像
C 正立放大的实像 D 正立放大的虚像
.
D.当蜡烛到透镜的距离是5厘米时，光屏上 得不到烛焰的像
.
22
ቤተ መጻሕፍቲ ባይዱ
39.关于凸透镜成像，下列说法正确的是（ ） A．实像看得见，虚像看不见 B．实像总是倒立的，虚像总是正立的 C．实像总是缩小的，虚像总是放大的
D．实像和虚像都可能放大或缩小
41.在“研究凸透镜成像”的实验中，为了使
像成在光屏的中心，必须使烛焰、透镜、
你的生命更充实，更真实；丰盈你的内心，使你的内心更慈悲，更善良。所以生活的美好，缘于一颗善良的心，愿我们都能 善待自己和他人。
一路走来，愿相亲相爱的人，相濡以沫，同甘共苦，百年好合。愿有情有意的人，不离不弃，相惜相守，共度人生的每 一个朝夕……直到老得哪也去不了，依然是彼此手心里的宝，感恩一路有你！
初中物理光学复习：光的折射、凸透镜成像作图能力训练(2)整理版好复印
光的折射作图能力训练（2）【凸透镜成像的规律】1、成实像时，像与物 侧，左右、上下相。
2、变化规律 （1）物距变小，像距变，像也变（2）物距变大，像距变，像也变3、特殊点 F 点：是像和 像的分界点2F 点：是 像和 像的分界点【作图能力过关】1．完成下列关于透镜的光路：2．发光点S 发出一束光投射到水面上，其中一条光线反射后经过A 点，请作出入射光线、反射光线和大致的折射光线3．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置.A4．画出下列各图中光线经过玻璃砖的光路5、如图为一冰块中有一长方形气泡，画出这条光线的折射光线.6、下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路7、在图中的虚线框内填入适当类型的透镜，并完成光路图。
8、游泳池中灌入一定量的水后，从池岸上斜看池底，便会觉得池底比实际深度( ) A 深些 B 浅些C 无变化D 有时深有时浅有下列光学器具：照相机、潜望镜、幻灯机、穿衣镜、放大镜、牙医内窥镜，可以把它们分成两类：一类包括______________________________其特征为由__________组成，二类包括______________________其特征为由__________组成.9、在探究凸透镜成像规律的实验中（1）用一束平行光正对凸透镜射入，经透镜后会聚于A 点，测得A 点距透镜10厘米，则透镜的焦距是 厘米。
（2）若烛焰放在此透镜前12厘米处，经透镜可得到一个 像。
（3）若烛焰放在此透镜前25厘米处，经透镜可得到一个 像。
（4）若去观察邮票，想看清楚邮票上的细微之处，放大镜与邮票间的距离应为10、如图2中的四幅图，分别表示近视眼成像情况和矫正做法的是（ ）A ．①②B ． ③④C ．②④D ． ③①【凸透镜实验题】【例1】在做“研究凸透镜成像规律”的实验中，某同学先把凸透镜固定在光具座上，然后将光屏和点燃的蜡烛分别放置在凸透镜的两侧，如果他在光具座上无论怎样左右移动光屏，在光屏上都不能呈现烛焰的像，则可能有几种原因?答案:有三个原因：(1)由于物距小于或等于焦距，凸透镜不能成实像.(2)凸透镜成实像，但由于物距太小，光屏调不到烛焰的像所在的位置.(3)凸透镜成实像，但光屏、凸透镜、烛焰三者的中心不在同一高度. 【例2】如图“探究凸透镜成像的规律”1)凸透镜成最大实像的是在 __点。
5、探究光的凸透镜成像的特点 专题(含考点、练习、答案))
5、探究凸透镜成像的特点实验专题【考点方向】：实验结论：1、若无论怎样移动光屏，都无法在光屏上得到像的原因：①物体在焦点或焦点以内②物体、凸透镜、光屏中心不在同一高度。
2、使烛焰、凸透镜、光屏的中心大致在同一高度的目的是：使像成在光屏中央。
3、物体和像的位置关系是：物近像远像变大。
4、若用纸挡住凸透镜的一部分或凸透镜损坏了一部分，则光屏上仍能成完整的像，只是像的亮度会变小。
5、物体和像的变化关系是：刚好相反。
比如蜡烛往变短了，则像向上移动。
6、凸透镜对光有会聚作用，凹透镜对光有发散作用。
7、近视眼只能看清近处的物体，形成原因是晶状体太厚，折光能力太强，成像在视网膜前方，戴凹透镜矫正。
远视眼则反之。
8、近视眼镜片是凹透镜，远视眼镜片是凸透镜。
9、当U<f时，成的是正立放大的虚像，不能用光屏承接，应取走光屏，从光屏这侧透过凸透镜去观察。
10、蜡烛燃烧变短后，像会往上移，若要让像重新回到光屏中央的方法有：把蜡烛往上移，或凸透镜往下移，或光屏往上移。
最好、最合理的方法是同时把凸透镜和光屏往下移，这样蜡烛凸透镜光屏又重新在同一高度了。
11、物体从远处靠近一倍焦距处，所成的实像不断变大，再从一倍焦距处靠近凸透镜，所成的虚像则会不断变小。
【经典例题】：1、在“探究凸透镜成像规律“实验中，凸透镜焦距为10cm，蜡烛、透镜和光屏的位置如图所示。
（1）在组装器材时，将蜡烛、凸透镜和光屏依次放在光具座上，并调节烛焰、凸透镜、光屏的中心在上，这样做的目的是：。
（2）图中光屏上呈一清晰的像，该像是倒立、（选填”放大”、“等大”或“缩小”）的实像。
（3）图中固定蜡烛位置不变，将透镜移到60cm刻度线处，要在光屏上再次看到清晰的像，应将光屏向（选填“左”或“右”）移动，此时光屏上成、的像。
（4）图中固定透镜位置不变，将蜡烛移到45cm刻度线处，移动光屏（选填“能”或“不能”，下同）承接到像，把光屏放在蜡烛的左侧，移动光屏承接到像。
凸透镜成像必会10大题型
凸透镜成像必会10大题型考点一:高度问题1.实验前应将烛焰、凸透镜和光屏三者的中心大致调整到同一高度，即烛焰和光屏的中心应在凸透镜的主光轴上，目的是使像成在光屏正中央。
2.如果燃烧过程中蜡烛变短，光屏上的像会偏高，若想让像重新回到先屏中央，则应:将蜡烛向上移动或将透镜下移动或将光屏向上移动。
考点二:测量焦距方法1:平行光测焦距最小最亮的光斑即焦点所在位置例题1:将平行光正对凸透镜，移动光屏，直到光屏上形成一个最小最亮的光斑，如图所示，则该凸透镜的焦距为10.0cm。
方法2:二倍焦距法测焦距图像特殊点u=2f例题2:如图所示，小明根据实验记录，绘制了物体离凸透镜的距离u与实像到凸透镜的距离v之间的关系，则凸透镜的焦距为5cm。
特殊点P:u=v=2f=10cm f=5cm方法3:解不等式确定焦距范围根据题目信息，列出u或与f之间的关系，解不等式关键信息:u、v大小关系、成像特点不等式取值原则:例题3:当光屏、透镜以及烛焰的相对位置如图所示时，恰能在光屏上得到一个清晰的像，由此判断该凸透镜的焦距8cm<f<10cm分析：由图可知:u=20cm，v=16cmu>v成倒立、缩小的实像同大取大同小取小例题4:物体从距凸透镜12cm 处移到距凸透镜18cm 处的过程中调整光屏的位置，总能在光屏上得到倒立、放大的像，则此时透镜的焦距9cm<f<12cmv>2f 2f >u>f由题可知:u 1=12cm ，u 2=18cm即:2f >u 1>f →2f >12>f →f <12，f >62f >u 2>f →2f >18>f →f <18，f >9考点三:透镜遮挡问题结论:透镜被遮挡一部分后，成像特点是:仍成完整的像，但像会变暗。
原因:遮住透镜只是减小了凸透镜的透光面积，并没有改变它的结构和球面性质，它的成像功能没有受到影响，所以仍可成完整的像。
凸透镜成像专题训练(分类题型)
凸透镜成像专题训练(分类题型)凸透镜成像导学案凸透镜和凹透镜的特点：正确的说法是凸透镜对光有会聚作用，凹透镜对光有发散作用。
如果甲为凹透镜，乙为凸透镜，那么图中的光线经过透镜后会聚于点F，因此甲为凸透镜，乙为凹透镜。
焦距长的凸透镜偏折多。
正确的说法是沿透镜主光轴过光心的光线沿直线传播，平行于透镜主光轴的光线经过透镜会汇聚于焦点，透镜有两个焦点和焦距，同样大小的透镜，中间越薄，焦距越长。
通过玻璃砖后，光线将会发生折射，变得发散。
在凸透镜的异侧焦点F和凹透镜的同侧焦点F’上，温度更高的是F。
凸透镜的焦距为10cm。
凸透镜成像的基本规律：物距（物体到透镜的距离）与像距（像到透镜的距离）的比值等于焦距与物距之差的比值的倒数。
像的位置与物体位置的关系取决于物距与焦距的大小关系。
像的方向与物体方向相反。
像的大小与物体大小成正比，比例系数为物距与像距之比。
用照相机拍照一个“上”字，在底片得到的像应是图中的B。
物体AB在图中Ⅲ区域，比A’B’大，箭头方向向上。
底片到镜头间的距离略大于50mm。
例12：一发光物P距离凸透镜50cm，以匀速直线运动向透镜方向移动。
已知凸透镜焦距f=12cm，关于P经过凸透镜所成的像，下列说法正确的是（）A．当t=2s时，成放大、正立的虚像B．当t=4s时，成放大、倒立的实像C．当t=6s时，成倒立、缩小的实像D．当t=8s时，成正立、放大的虚像改写：一发光物P以匀速直线向凸透镜方向移动，距离透镜50cm。
已知凸透镜焦距f=12cm，关于P经过凸透镜所成的像，下列说法正确的是（）A．当t=2s时，成放大、正立的虚像B．当t=4s时，成放大、倒立的实像C．当t=6s时，成倒立、缩小的实像D．当t=8s时，成正立、放大的虚像例13: 根据某同学研究凸透镜成像规律时作出的像距V和物距U的关系图像，判断下列说法正确的是（）A.该凸透镜的焦距是20cmB.当u=20cm时成倒立等大的实像C.当u＜10cm时，该凸透镜可以当做投影仪的镜头使用D.在物距从15cm增大到30cm的过程中，光屏上所成的像也逐渐变大改写：根据某同学研究凸透镜成像规律时作出的像距V 和物距U的关系图像，判断下列说法正确的是（）A.该凸透镜的焦距是20cmB.当u=20cm时成倒立等大的实像C.当u＜10cm时，该凸透镜可用作投影仪的镜头D.物距从15cm增大到30cm的过程中，光屏上所成的像也逐渐变大例14：物体AB位于凸透镜的主光轴上，当将透镜遮住一半后，AB在光屏上的像（）A．只有上半部，亮度不变B．只有下半部，亮度不变C．与原来相同，亮度不变D．与原来相同，亮度变暗改写：物体AB位于凸透镜的主光轴上，当将透镜遮住一半后，AB在光屏上的像会（）A．只有上半部，亮度不变B．只有下半部，亮度不变C．与原来相同，亮度不变D．与原来相同，亮度变暗例15：XXX在用投影仪放映幻灯片时，屏幕上出现正常画面，这时有一个小虫正好落在凸透镜的镜片上，此时对画面影响为（）A．几乎无影响B．画面上有一只小虫C．画面上有小虫但不清晰D．画面变得很模糊改写：XXX在用投影仪放映幻灯片时，屏幕上出现正常画面，这时有一个小虫正好落在凸透镜的镜片上，此时对画面的影响是（）A．几乎无影响B．画面上有一只小虫C．画面上有小虫但不清晰D．画面变得很模糊例16：某人决定自己给自己照一张手拿相机的照片，他想出了一个好主意——对着穿衣镜照相。
4.5凸透镜成像专题练习(含解析)
凸透镜成像练习1．如图是宇航员王亚平太空授课时的一个镜头，若她的脸离水球球心的距离是30cm，则该水球的焦距可能是（）A．8cm B．15cm C．20cm D．40cm2．取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是（）A．平板玻璃B．平面镜C．凹透镜D．凸透镜3．透镜在我们的生活、学习中应用广泛，下列说法正确的是（）A．近视眼镜利用了凹透镜对光的发散作用B．照相时，被照者应站在镜头二倍焦距以内C．显微镜的目镜成正立、缩小的虚像D．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距4．小燕同学在做“研究凸透镜成像规律”实验时，将点燃的蜡烛、凸透镜、光屏调节到如图所示的位置，光屏中心正好出现清晰的像（未画出）．下列说法中正确的是（）A．凸透镜的焦距为25cm B．屏上的像是倒立缩小的实像C．蜡烛燃烧变短，屏上像的位置会下降D．取走光屏，则凸透镜不成像5．在探究“凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在光具座上的位置如图所示，此时在光屏上得到蜡焰清晰的像，若保持凸透镜位置不动，将蜡烛移到光具座的35cm刻度处，对于此时像的性质判断正确的是（）A．一定是放大的像B．一定是缩小的像C．可能是倒立的像D．可能是正立的像6．某同学利用如图所示的器材做实验．先用焦距为l0cm的透镜甲进行实验，在光屏上得到清晰缩小的实像．接下来他改用焦距为20cm的透镜乙继续实验，若不改变发光体和凸透镜的位置，要在光屏上成清晰的像，调节光屏的方法及光屏上像的变化情况正确的是（）A．光屏靠近透镜移动，像变大B．光屏靠近透镜移动，像变小C．光屏远离透镜移动，像变大D．光屏远离透镜移动，像变小7．人体，这是一款人脸识别门镜一体机，通过摄像镜头捕捉人脸信息，并将所拍图象与系统数据库中预先录入的人脸照片模板进行对比．下面对该装置说法错误的是（）A．该摄像镜头相当于凸透镜B．这种镜头可用来矫正近视眼C．这种镜头对光线具有会聚作用D．若镜头的焦距为10cm，为了能成清晰的像，人脸到镜头的距离应大于20cm8．2013年6月20日，我国宇航员王亚平在“天宫一号”完成了太空授课，如图是她做水球透镜实验A．实像凸面镜B．虚像放大镜C．实像照相机D．实像投影仪9．为了校园安全，各学校均安装了监控摄像头，关于监控摄像头成像说法正确的是（）A．与投影仪成像原理相同B．与近视眼镜成像原理相同C．成倒立、缩小的实像D．成正立、缩小的实像10．某小组同学在做凸透镜成像实验时，在图所示光具座上得到一个清晰的像．他们把一个近视眼镜镜片放在凸透镜与蜡烛之间，发现光屏上的像变得模糊不清．他们想再次得到清晰的像，下面是他们的分析，正确的是（）A．近视眼镜镜片对光线有发散作用，光屏应向左调B．近视眼镜镜片对光线有发散作用，光屏应向右调C．近视眼镜镜片对光线有会聚作用，光屏应向左调D．近视眼镜镜片对光线有会聚作用，光屏应向右调11．如图所示，MN是凸透镜的主光轴，P、Q、S是在主光轴上的三个位置，把一物点放在P处，像成在Q处，把物放在Q处，凸透镜位置不变，像成在S处，则可判断凸透镜的位置在（）A．P的左边B．PQ之间C．QS之间D．S的右边12．如图所示，一束平行光经过一凸透镜，调节光屏的位置直到在屏上得到一个最小、最亮的光斑．小明用此凸透镜做“探究凸透镜成像规律”的实验，当物体距凸透镜18cm时，重新调节光屏的位置，清晰可得（）A．倒立缩小的实像B．倒立等大的实像C．倒立放大的实像D．正立放大的虚像13．在探究凸透镜成像实验中：（1）如图甲，要使像能够成在光屏的中央，应将透镜向_________（上/下）调整．（2）若凸透镜的焦距是10cm，当烛焰距凸透镜15cm时，能成倒立、_________的实像；当烛焰向左（远离透镜）移动后，要在光屏上成清晰的像，需将光屏向_________（左/右）移．（3）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上还能成清晰的像，可将蜡烛向_________（左/右）移．14．如图是探究凸透镜成像的实验装置，光屏上得到了一个清晰的像（光屏上像未给出），则该像为_________、_________的实像，应用这一规律可以制成_________（选填“照相机”或“投影仪”），保持透镜不动，将蜡烛向左移动，为使光屏上再次出现清晰的像，应将光屏向_________移动（选填“左”或“右”）．15．现在的手机大多带有照相机功能，其镜头相当于_________镜，拍照时，所成的像是倒立、_________（选填“放大”或“缩小”）的实像．16．用照相机拍一朵盛开的荷花，荷花到镜头的距离要大于_________．若要把荷花的像拍得更大些，则应使照相机的镜头_________荷花（选填“远离”或“靠近”）．17．“虚拟试衣镜”亮相南京国际软件产品博览会，该款“虚拟试衣镜”解决了购物者很难观察到试穿衣服时背面的情况，摄像头能够监视顾客的移动，并将衣服的背面展现给他们，如图所示．监视顾客移动的摄像头相当于一个18．在图中方框内补上光学元件．19．根据如图中经透镜折射后的光线画出入射光线．20．完成如图光路图．21．如图是一束射向凹透镜且平行于主光轴的入射光线，请画出它通过透镜后的折射光线．22．如图所示，请画出发光点S经凸透镜后的出射光线，并确定发光点S的像点S′．23．在“探究凸透镜成像规律”时，所用凸透镜的焦距为10cm．现将凸透镜、蜡烛和光屏放在如图所示的光具座上进行实验．若在图中C位置上放置光屏，则B位置上放置_________．现要在光屏上成清晰的缩小的像，蜡烛应向_________移动，光屏应向_________移动（选填“左”或“右”）．24．小阳同学用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”的实验，如图．（1）要使像能够成在光屏的中央，应将凸透镜向_________（填“上”或“下”）调整；（2）实验过程中，当烛焰距凸透镜30cm时，移动光屏至某一位置，在光屏上得到一个等大清晰的像，则该凸透镜的焦距是________cm；（3）接着使烛焰向左移动5cm，此时应该将光屏向_________（填“左”或“右”）移到某一位置，才能在屏上得到一个清晰的_________、_________的实像，照相机、投影仪、放大镜这三种光学仪器正常使用时，与这种成像情况一致的是_________．25．洋洋同学在探究“凸透镜成像规律及应用”的活动中，选用了焦距未知的凸透镜．（1）将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为_________cm．（2）将蜡烛、凸透镜、光屏依次安装在光具座上，并调整蜡烛火焰、凸透镜及光屏三者的中心，使其大致在_________上，为实验探究做好准备．（3）如图乙所示，将点燃的蜡烛移到标尺10cm处，再移动光屏，直到在光屏上得到一个清晰的像为止．生活中_________就是利用这一成像原理来工作的．（4）在图乙所示情况下，保持光屏和凸透镜的位置不变，将蜡烛向左移动一段距离后，为了在光屏上再次得到清晰的像，应在凸透镜左侧附近安装一个焦距适当的_________．A．凸透镜B．凹透镜（5）若保持凸透镜位置不变，将蜡烛移动到标尺35cm处，会在光屏上得到一个倒立_________的实像．（6）如果用不透明纸板将凸透镜上半部分遮住，结果_________．A．没有影响B．不能成像C．成一半的像D．仍能成完整的像，但亮度变暗．（1）该凸透镜的焦距是_________cm．（2）小明用该凸透镜做成像实验，把蜡烛放到距凸透镜15cm的位置，移动光屏，得到一个倒立、_________的实像．（3）摘掉眼镜的小明观察像时，离光屏很近才看清烛焰的像，则他的眼镜是________透镜．27．在做“探究凸透镜的成像规律”的实验中，用到了如图所示的A、B两个凸透镜．（1）透镜A的焦距是_________（题“大于”“等于”或“小于”）透镜B的焦距．（2）实验记录时，除了记录焦距、物距和像的性质外，还应记录_________；（3）当物体向凸透镜靠拢时，光屏上所成的像_________（填“变大”“变小”或“不变”）；（4）实验中怎样判断光屏上的像是否最清晰？答：_________．28．小明在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动，实验操作规范．在图示位置时，烛焰恰好在光屏上成清晰的像．（1）这个像的成像原理与_________（选填“放大镜”、“投影仪”或“照相机”）相同，若将蜡烛向右移动少许，则应将光屏向_________（选填“左”或“右”）移动才能再次在光屏上成清晰的像，此时像的大小比刚才的像要_______些．（2）再在凸透镜左侧附近放置一凹透镜（图中未画出），这时需要将光屏向_________（选填“左”或“右”）移动才能在光屏上成清晰的像．（3）为了粗测凸透镜的焦距，小明上午第二课下课后，将凸透镜与水平地面平行放置，调节凸透镜到地面的距离，直到地面上出现一个最小的亮点，小明认为此点就是凸透镜焦点的位置．旁边的同学却告诉他，这个亮点不是凸透镜的焦点位置，其理由是_________．30．如图所示在“探究﹣﹣凸透镜成像”的实验中，凸透镜焦距为1 5cm（1）实验前应首先调整蜡烛、凸透镜、光屏，使烛焰、凸透镜、光屏三者中心大致在同一高度，其目的是________．（2）如图，光屏应在_________区域前后移动，才能得到清晰、倒立、_________（选填“放大”或“缩小”的实像，根据这一原理人们制成了_________．（3）在蜡烛和凸透镜之间放上一个近视眼镜，则发现像变得模糊了，这时应适当向_________（选填“左”或“右”）移动光屏，才能重新得到清晰的像．（4）若实验中将光屏换成平面镜，则从侧面_________（选填“能”或“不能”）看到清晰、倒立的烛焰像，此时蜡烛在平面镜中成像，像与凸透镜大小_________．一．选择题（共12小题）1．考点：主光轴、光心、焦点和焦距．专题：透镜及其应用．分析：根据凸透镜成实像时，物距大于2倍焦距，成倒立缩小的实像来解答此题．解答：解：图中所成的像为倒立、缩小的实像，水球具有中间厚，边缘薄的特点，因此水球相当于一个凸透镜，此时王亚平到水球的距离与水球焦距的关系是大于2倍焦距，即30cm＞2f，则f＜15cm．故选A．点评：本题考查凸透镜成像的规律以及物距、像距和像之间的关系．2．考点：透镜的光路图．专题：透镜及其应用．分析：要解答此题，需要清楚：平板玻璃可以使光通过，反射效果较差；平面镜对光线有反射作用，光不能通过平面镜；凸透镜对光线有会聚作用，凹透镜对光线有发散作用．解答：解：A、平板玻璃可以使光线通过，然后沿平行方向射出，光线不会分散．不符合题意；B、光照到平面镜上被平面镜反射，不能沿原来的方向继续传播．不符合题意；C、凹透镜对光线有发散作用，烧杯底部放上凹透镜，光线经过凹透镜后会发散．符合题意；D、凸透镜对光线有会聚作用，烧杯底部放上凸透镜，光线经过凸透镜后会会聚．不符合题意．故选C．点评：此题考查的是我们对光的反射和折射作用的掌握和应用，熟悉基本规律，读懂题意，是解答此题的关键．3．考点：凸透镜成像规律及其探究实验；凹透镜的发散作用．专题：透镜及其应用．分析：A、掌握近视眼的成因及矫正，近视眼镜是凹透镜，对光线有发散作用；B、根据照相机是根据物距大于2倍焦距时，凸透镜成倒立缩小实像的原理制成的进行分析；C、显微镜的目镜成的是正立放大的虚像；D、根据放大镜是根据物距小于焦距时，凸透镜成正立放大虚像的原理制成的进行分析．解答：解：A、近视眼镜是凹透镜，对光线有发散作用，故A正确；B、照相时，被照者应站在镜头二倍焦距之外，故B错误；C、显微镜的目镜成正立、放大的虚像，故C错误；D、借助放大镜看地图时，地图到放大镜的距离应小于一倍焦距，故D错误．点评：此题考查了有关凸透镜成像的规律及应用，同时考查了有关近视眼的成因及矫正，是一道基础性题目．4．考点：凸透镜成像规律及其探究实验．专题：透镜及其应用．分析：（1）根据图示信息不能确定焦距大小；（2）能在光屏上成像，并且物距大于像距，只有u＞2f，2f＞v＞f，成倒立缩小实像；（3）因为经过光心的光线方向不发生改变，则蜡烛变短时，像应该先上移动；（4）凸透镜成像与有无光屏无关．解答：解：A、根据图示信息不能确定焦距大小，故A错误；B、能在光屏上成像，并且物距大于像距，只有u＞2f，2f＞v＞f，成倒立缩小实像，故B正确；C、因为经过光心的光线方向不发生改变，则蜡烛变短时，像应该先上移动，故C错误；D、凸透镜成像与有无光屏无关，所以取走光屏，则凸透镜仍能成像，故D错误．故选：B．点评：在凸透镜成像实验中，注意物距条件的应用和把握，熟知成像规律是解题关键．5．考点：凸透镜成像规律及其探究实验．专题：透镜及其应用．分析：要解决此题，需要掌握凸透镜成像的规律，分析图象中物距和像距的大小关系，得出此时成像的特点及像距、物距与焦距的关系，从而判断当物体在35cm刻度处时物距与焦距的关系，从而得出成像的特点．解答：解：由图知，物距大于像距，此时成倒立缩小的实像，因此物距大于2倍焦距，像距处于1倍和2倍焦距之间．物距u=50cm﹣30cm=20cm；像距v=65cm﹣50cm=15cm．由上分析得：20cm＞2f f＜15cm＜2f解得：7.5cm＜f＜10cm将蜡烛移到光具座的35cm刻度处时，物距u=50cm﹣35cm=15cm，处于1倍和2倍焦距之间，所以成倒立放大的实像．故选A．点评：此题考查了有关凸透镜成像的规律，掌握凸透镜成像的特点与物距、像距之间的关系．此题需根据物距与像距的大小关系得出成像的特点及物距和像距的范围，难度稍大．6．考点：凸透镜成像的应用．专题：透镜及其应用．分析：首先根据题意“先用焦距为10cm的透镜甲进行实验，在屛上得到清晰缩小的实像”可确定物距与焦距的关系，然后再根据凸透镜成实像时，物距与像距的关系来确定调节光屏的方法．解：由“先用焦距为10cm的透镜甲进行实验，在屛上得到清晰缩小的实像”可知，此时u＞2f；当改用焦距为20cm的透镜乙继续实验，不改变发光体和凸透镜的位置，则相当于减小了物距，因此需增大像距，即要在光屏上成清晰的像，光屏应向远离透镜的方向移动，像变大．故选C．点评：本题考查了凸透镜成像的规律，要注意理解应用．此题比较有拓展性，有一定的拔高难度．7．考点：凸透镜成像的应用．专题：透镜及其应用．分析：摄像机是利用凸透镜成倒立、缩小的实像的原理制成的，当U＞2f时，凸透镜才成倒立、缩小的实像．解答：解：（1）摄像机的镜头是一个凸透镜，凸透镜对光线有会聚作用，利用了当U＞2f时，凸透镜成倒立、缩小的实像原理制成．凸透镜的焦距是10cm，当人脸和摄像头的距离大于二倍焦距，也就是大于20cm时，能成倒立、缩小的实像，故选项ACD正确．（2）矫正近视眼的镜片是凹透镜，不是凸透镜，故B错误．故选B．点评：本题考查了凸透镜的成像特点和应用，要掌握凸透镜成像的规律，搞清每种情况下的应用．在学习过程中要善于总结、寻找规律，学着将所学知识与生活实际联系起来．8．考点：凸透镜成像的应用．专题：透镜及其应用．分析：凸透镜成实像时，物距大于像距，成倒立缩小的实像，应用于照相机．解答：解：根据图示可知，像为倒立、缩小的实像，那么水球相当于凸透镜，照相机（或摄像机等）就是利用这一成像原理．故选C．点评：根据物距和像距的关系，判断凸透镜成像性质和应用，是一种常用的方法，一定要熟练掌握．9．考点：凸透镜成像的应用．专题：透镜及其应用．分析：凸透镜成像的三种情况和应用：u＞2f，成倒立、缩小的实像，应用于照相机和摄像机．2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪．u＜f，成正立、放大的虚像，应用于放大镜和老花镜．解答：解：摄像头的原理与照相机原理相同，成倒立、缩小的实像．故选C．此题考查了凸透镜成像的规律和应用，属于基础题．10．考点：凸透镜成像的应用．专题：应用题；透镜及其应用．分析：首先明确近视镜是凹透镜，然后在明确凹透镜光学性质的基础上，即可确定放上凹透镜后像的位置的变化，然后调整光屏的移动方向．解答：解：近视眼镜是凹透镜，它对光线有发散作用，所以在蜡烛和凸透镜之间放上凹透镜后，蜡烛在凸透镜后面成的像将远离凸透镜，为了使像再成在光屏上，所以要将光屏向右移动．故选B．点评：要确定光屏的移动方向，首先要明确放上的镜片对光线有何作用．11．考点：凸透镜成像规律及其探究实验．专题：实验分析法．分析：凸透镜成实像时，物像在凸透镜的异侧，U＞2f，成倒立、缩小的实像，2f＞V＞f；U=2f，成倒立、等大的实像，V=2f；2f＞U＞f，成倒立、放大的实像，V＞2f．凸透镜成虚像时，物像在凸透镜的同侧，U＜f，成倒正立、放大的虚像，V＞U．解答：解：A、当凸透镜在P的左边时，当物体在P点时，像在Q点，物像在凸透镜的同侧，成正立放大的虚像，V＞U．把物放在Q处，凸透镜位置不变，像成在S处，物像在凸透镜的同侧，成正立放大的虚像，V'＞U'．符合题意．B、当凸透镜在PQ之间时，当物体在P点时，像在Q点，说明成倒立缩小的实像、或倒立等大的实像、或倒立放大的实像，并且焦距小于PQ且小于凸透镜到像的距离（因为当像是倒立的时候，像距一定大于焦距）．把物放在Q 处，凸透镜位置不变，此时物距大于一倍焦距，成实像，像一定和物体在凸透镜的异侧，在凸透镜的左侧，不会成在S处．不符合题意．C、当凸透镜在SQ之间时，当物体在P点时，像在Q点，物像在凸透镜的同侧，成正立放大的虚像，但是V＜U，因为当物体成虚像时，像距不可能小于物距．不符合题意．D、当凸透镜在S的右边时，和C选项一样，因为当物体成虚像时，像距不可能小于物距．不符合题意．故选A．点评：本题凸透镜成虚像时像距大于物距，以及凸透镜成实像时像距一定大于一倍焦距是解决本题的关键．12．考点：凸透镜成像规律及其探究实验．专题：应用题；透镜及其应用．分析：（1）要解决此题，需要掌握焦点和焦距的概念．平行于主光轴的光线会聚于一点，此点为凸透镜的焦点．由焦点到凸透镜光心的距离叫做焦距，粗略测量薄透镜的焦距时，可以测出从焦点到凸透镜的距离即可．（2）掌握凸透镜成像的规律，知道当物距处于1倍焦距和2倍焦距之间时，成倒立、放大的实像．解：从图中光屏上最小、最亮的光斑到透镜的距离就是焦距f=10cm；当物体距凸透镜18cm 时，物距u=18cm，其介于1倍焦距和2倍焦距之间，故根据凸透镜成像的规律，此时凸透镜成倒立、放大的实像；故选C．点评：（1）本题考查了凸透镜的焦点、焦距的定义．凸透镜成像的三种情况和应用．（2）学生要熟记规律并能灵活应用规律分析问题，在平时的学习中注意总结规律．二．填空题（共5小题）13．考点：凸透镜成像规律及其探究实验．专题：探究型实验综合题．分析：（1）如图，像在光屏的上方，说明像比较靠上，根据光线过光心不改变方向，透镜要向下移动，或光屏向上移动，或烛焰向上移动．（2）①根据凸透镜成像的三种情况进行判断：u＞2f，成倒立、缩小的实像．2f＞u＞f，成倒立、放大的实像．u＜f，成正立、放大的虚像．②光屏上能接到的像是实像，光屏上不能接到的像是虚像．凸透镜成实像时，物距增大，像距减小，像变小．（3）近视眼佩戴凹透镜进行矫正，凹透镜对光线有发散作用，此时在凸透镜的前面放一个凹透镜，要使光屏上清晰的像，光屏远离凸透镜，或烛焰远离凸透镜．解答：解：（1）如图甲，要使像能够成在光屏的中央，根据光线过光心不改变方向，透明向下移动，才能使像成在光屏的中央位置．（2）①凸透镜的焦距是10cm，当烛焰距凸透镜15cm时，2f＞u＞f，成倒立、放大的实像．②要在光屏上成清晰的像，说明凸透镜成实像，当烛焰向左（远离透镜）移动后，需将光屏向左靠近凸透镜．（3）在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜前（如图乙），要使光屏上还能成清晰的像，可将蜡烛向左远离凸透镜．故答案为：（1）下；（2）放大；左；（3）左．点评：（1）凸透镜成实像时，物距增大，像距减小，像变小，以及凸透镜成像的三种情况是凸透镜成像习题的重要依据，一定要熟练掌握．（2）正确理解凸透镜对光线的会聚作用和凹透镜对光线的发散作用：凸透镜的会聚作用是使原来的光路变窄，会聚的光线提前会聚，平行光会聚成点，发散的光线变为平行光或发散小一些的光线；凹透镜的发散作用是使原来的光路变宽，会聚的光线错后会聚，平行光线变得发散，发散的光线变得更散．14．考点：凸透镜成像规律及其探究实验；凸透镜成像的应用专题：透镜及其应用．分析：（1）根据凸透镜成像的三种情况和应用进行判断：u＞2f，成倒立、缩小的实像，应用于照相机和摄像机．2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪．u＜f，成正立、放大的虚像，应用于放大镜和老花镜．解答：解：如图蜡烛和凸透镜的位置，物距u=25cm，凸透镜的像距是v=10cm，u＞v，成倒立、缩小的实像，应用于照相机；将蜡烛向左移动，物距减小，为使光屏上再次出现清晰的像，像距要变大，所以将光屏向左移动．故答案为：倒立；缩小；照相机；左．点评：凸透镜成像的三种情况和应用，以及凸透镜成实像时，物距减小，像距增大，像变大是凸透镜成像习题的重要依据．15．考点：凸透镜成像的应用．专题：透镜及其应用．分析：照相机的镜头相当于一个凸透镜，凸透镜成像时，u＞2f，成倒立、缩小的实像，应用于照相机．解答：解：照相机的镜头相当于一个凸透镜，照相机照相时，底片上得到倒立、缩小的实像．故答案为：凸透；缩小．点评：凸透镜成像的三种情况和应用是凸透镜成像习题的重要依据，一定要熟练掌握：u＞2f，成倒立、缩小的实像，应用于照相机．2f＞u＞f，成倒立、放大的实像，应用于幻灯机和投影仪．u＜f，成正立、放大的虚像，应用于放大镜．16．考点：凸透镜成像的应用．专题：透镜及其应用．分析：①凸透镜成倒立、缩小的实像，U＞2f，应用于照相机和摄像机上．②凸透镜成实像规律，物近像远像变大．解答：解：①照相机的镜头相当于一个凸透镜，所照景物放在镜头的二倍焦距以外，在底片上成缩小的实像；②由凸透镜成实像规律，物近像远像变大可知，若要把荷花的像拍得更大一些，则应使照相机镜头靠近荷花．故答案为：两倍焦距；靠近．点评：凸透镜成像的成像规律和应用，是凸透镜成像习题的基础内容，一定要熟练掌握．17．考点：凸透镜成像的应用．专题：应用题；透镜及其应用．分析：摄像头和照相机的工作原理是相同的，都是物距大于二倍焦距，成倒立、缩小的实像．解答：解：摄像头和照相机的镜头相同，都是一个凸透镜，摄像头成倒立、缩小的实像．此时物距要大于凸透镜的二倍焦距．故答案为：凸透；大于二倍焦距；倒立．点评：掌握凸透镜成像的三种情况和应用：u＞2f，成倒立、缩小的实像，应用于照相机．。
中考物理高频考点《凸透镜成像规律》专项测试卷-带答案
中考物理高频考点《凸透镜成像规律》专项测试卷-带答案一、选择题1．下列各图是小明所画的光经过透镜（图中未画出）后的折射光路，其中是凸透镜的是（）A．B．C．D．2．在虚线框内放置的是透镜，让一（两）束光线通过透镜折射后出射光线分别如图所示，其中虚线框内放置的一定是凸透镜的是（）A．B．C．D．3．关于透镜，下列说法正确的是（）A．凹透镜两个焦点之间的距离叫焦距B．凸透镜有两个实焦点C．两束平行光经过凸透镜后一定会聚于焦点D．通过凹透镜的两束光一定不能相交于一点4．将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，如图所示，这时光斑到凸透镜的距离为5cm。
若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距（）A．一定小于5cm B．一定等于5cmC．一定大于5cm D．可能小于5cm，也可能大于5cm5．2024年春节，多场灯光展在贫笃湖举办。
如图为白鹭女神灯光秀。
以下说法正确的是（）A．流光溢彩的白鹭女神雕像是光源B．白鹭女神在湖水中的倒影是实像C．光从空气射入湖水一定会发生偏折D．调大相机的焦距可以拍出更大的像6．如图所示，《淮南万毕术》中曾记载“削冰令圆，举以向日，以艾承其影，则火生”。
对其中涉及的物理知识的分析正确的是（）A．“削冰令圆”就是把冰块制成凹透镜B．“削冰令圆”中的冰块对光有会聚作用C．“以艾承其影”中的“影”是指光折射后太阳的影子D．若要“火生”，应把“艾”放在冰镜的二倍焦距位置上7．人们将传统的汽车后视镜换成电子摄像头，将车辆周围的路况成像在车内的显示屏上，如图所示，司机通过显示屏即可了解车辆周围的情况。
关于这项技术叙述正确的是（）A．摄像头利用光的反射成像B．显示屏可以面向任意方向安装C．物体通过摄像头成缩小的虚像D．后车超车时司机通过显示屏看到后车的像逐渐变大8．如图所示是光刻机的工作原理，利用缩图透镜将绘制在掩膜上的电路图通过光源投射到涂有光刻胶的硅片上，从而制造出集成电路。
人教版八年级物理上册第五单元凸透镜成像规律应用专项训练
凸面镜成像规律的应用种类一判断凸面镜所成像的性质1．将一个凸面镜正对太阳光，在距凸面镜10 cm处获取一个最小、最亮的光斑。
若将一个物体放在凸面镜前30 cm处，则可在凸面镜的另一侧获取一个()A．倒立、减小的实像B．倒立、放大的实像C．正立、减小的实像D．正立、放大的虚像2．在“研究凸面镜成像规律”的实验中，蜡烛、凸面镜和光屏在光具座上的地址如图1所示，此时在光屏上获取烛焰清楚的像( 图中未画出 ) 。
若保持凸面镜地址不动，将蜡烛移到光具座的35 cm 刻度处，关于此时像的性质，以下判断中正确的选项是()图1A．必然是放大的像B．必然是减小的像C．可能是倒立的像D．可能是正立的像3．将一物体放在离凸面镜20 cm 的地方，在另一侧的光屏上表现了一个倒立、放大的实像。
现将物体移到离透镜10 cm的地方，搬动另一侧光屏，在光屏上() A．成倒立、放大的实像B．成倒立、减小的实像C．成倒立、等大的实像D．不可以像4．如图 2 所示，此时蜡烛经过凸面镜在光屏上成一个清楚的像( 图中未画出 ) ，现保持凸透镜的地址不变，将光屏与蜡烛的地址对调，则光屏上()图2A．无像B．成倒立、减小的实像C．成倒立、放大的实像D．成正立、放大的实像5．在研究凸面镜成像规律的实验中，凸面镜焦距为10 cm，当蜡烛、透镜、光屏处在如图 3 所示的地址时，烛焰在光屏上成清楚、________( 选填“减小”“等大”或“放大”) 的实像；若搬动蜡烛，使之与凸面镜间的距离小于10 cm，则人应在________( 选填“蜡烛”或“光屏”) 一侧透过凸面镜察当作像。
图 3种类二判断凸面镜的焦距6．小明利用光具座研究凸面镜成像的规律。
他将点燃的蜡烛、凸面镜、光屏分别固定在光具座上，再搬动光屏，可在光屏上获取一个清楚的烛焰的像，各元件地址如图 4 所示。
则所用凸面镜的焦距可能是()图4A． 9 cm B．12 cm C． 15 cm D．18 cm7．在研究“凸面镜成像规律”时，当烛焰离透镜13 cm时成放大的实像，当烛焰离透镜8 cm时成放大的虚像，则这个透镜的焦距可能是()A． 4 cm B． 6 cm C． 7 cm D．12 cm 8．某同学在做透镜成像的实验时，将一支点燃的蜡烛放在距离透镜20 cm的地方，当把蜡烛向远离透镜方向搬动时，其倒立的像搬动的速度小于蜡烛搬动的速度，则可判断此透镜()A．是凸面镜，焦距为20 cm B．是凸面镜，焦距可能为8 cm C．是凹透镜，焦距为20 cm D．是凹透镜，焦距可能为15 cm9．某同学在“研究凸面镜成像规律”的实验中，记录并绘制了像到凸面镜的距离v 跟物()体到凸面镜的距离u 之间关系的图像，如图 5 所示，以下判断中正确的选项是图 5A．该凸面镜的焦距是16 cmB．当u＝ 12 cm 时，在光屏上能获取一个减小的像C．当u＝ 20 cm 时成放大的像，投影仪就是依照这一原理制成的D．把物体从距凸面镜12 cm 处搬动到24 cm 处的过程中，像逐渐变小10．在焦距为 5 cm、 9 cm和 15 cm 的凸面镜中选择一个放置在如图 6 所示的地址，将蜡烛、光屏分别置于光具座上透镜两侧，调整透镜和光屏的中心大体与烛焰的中心在________________ ；若将蜡烛放置在 A 点经过三个凸面镜都能在光屏上成像，则焦距为________cm 的透镜所成的像最大，若在B、 C 间搬动光屏时可在光屏上获取清楚的像，则实验中所用透镜的焦距可能是________cm。
[专题]凹凸透镜成像的原理及练习大全
![[专题]凹凸透镜成像的原理及练习大全](https://img.taocdn.com/s3/m/cb7dbdfc162ded630b1c59eef8c75fbfc77d9480.png)
凸透镜是根据光的折射原理制成的。
凸透镜是中央较厚,边缘较薄的透镜。
凸透镜分为双凸、平凸和凹凸（或正弯月形）等形式，凸透镜有会聚作用故又称聚光透镜，较厚的凸透镜则有望远、会聚等作用，这与透镜的厚度有关。
望远镜的透镜（lens）等。
会聚于主光轴上一点F，这一点是凸透镜的焦点。
焦距：焦点F到凸透镜光心O的距离叫焦距，用f表示。
物距：物体到凸透镜光心的距离称物距，用u表示。
像距：物体经凸透镜所成的像到凸透镜光心的距离称像距，用v表示。
透镜成像满足透镜成像公式1/u(物距)+1/v（像距）=1/f（透镜焦距）透镜成像公式（关于符号的正负：物距ｕ恒取正值。
像距ｖ的正负由像的实虚来确定，实像时ｖ为正，虚像时ｖ为负。
凸透镜的ｆ为正值，凹透镜的ｆ为负值。
）公式变形后可以得到f=uv/(u+v) 或u=vf/(v-f)或v=uf/(u-f)如何得到成像公式光经过凸透镜只在中间（这里的y轴处）发生一次折射。
（虽然字母多了点，最后有用的只有几个）图注：x（红）轴－凸透镜主光轴y（蓝）轴－凸透镜O－光心F－焦点f－焦距u－物距v－像距a－物体长度紫线－通过光心的光线橙线－平行光线绿线－平行光经过焦点把绿线、紫线的直线解析式求出来：绿线，y=－(a/f)x+a；紫线，y=－(a/u)x 下一步就是求出两交点坐标（其实只用求横坐标v就可以了）y=－(a/f)x+a=－(a/u)x x/f－1=x/u ux－uf=fx 其中，x即为v uv-uf=fvuv=vf+uf 除以v+u f=uv/(u+f)凸透镜与凹透镜的区别方法1。
触摸法（中间薄边缘厚是凹透镜，中间厚边缘薄是凸透镜）2。
聚焦法（射入平行光，会聚的是凸透镜，发散的是凹透镜）3。
放大法（把透镜放到字下，看照后的字是放大还是缩小）与凹透镜的区别一.结构不同凸透镜是由两面磨成球面的透明镜体组成凹面镜是由一面是凹面而另一面不透明的镜体组成二.对光线的作用不同凸透镜主要对光线起会聚作用凹透镜主要对光线起发散作用三.成像性质不同凸透镜是折射成像凹面镜是反射成像凸透镜是折射成像成的像可以是正、倒；虚、实；放、缩。
