±800kV山地铁塔应用组合式抱杆吊装技术

合集下载

±800kV架空输电线路铁塔组立

国家电网公司企业标准Q/GDW XXX—2008±800kV架空输电线路铁塔组立施工工艺导则(送审稿)中华人民共和国国家电网公司发布目次前言......................................................................... (II)1 范围......................................................................... .. (1)2 规范性引用文件 (1)3 基本规定......................................................................... . (1)4 施工准备......................................................................... . (2)5 塔式起重机分解组塔 (2)6 内悬浮外拉线抱杆分解组塔 (3)7 内悬浮外拉线摇臂抱杆分解组塔 (10)8 落地摇(平)抱杆分解组塔 (13)9 内悬浮内拉线抱杆分解组塔 (15)10 其他组立铁塔方式 (18)11 质量保证措施 (19)12 安全措施......................................................................... .. 19前言本《±800kV架空输电线路铁塔组立施工工艺导则》是由国网直流工程建设有限公司组织有关单位编制的国家电网公司企业标准。

本标准是在总结我国500kV、750kV及1000kV架空输电线路施工经验的基础上，参考750kV及1000kV架空输电线路施工技术标准编写的。

本标准主要内容如下：——范围；——基本规定；——组塔方式及工艺；——质量要求；——安全措施等。

铁塔组立施工方法

铁塔组立施工方法1.1.1.1 组塔注意事项（900mm×900mm×38m抱杆）（一）内悬浮外拉线抱杆（1）针对1000kV线路塔高、塔重及塔头结构尺寸大的特点，选用900mm×900mm×38m内悬浮外拉线抱杆分解组立，起吊重量不得超过5t。

(2）由于起吊重量较重，组塔工器要经常进行检查、维修、保养，吊点钢丝绳、起重滑车，承力钢丝绳、抱杆等重要受力工器具要在起吊前后进行详细检查,变形、受损的工器具严禁使用。

（3)提升抱杆不得少于两道腰环,腰环固定钢丝绳应呈水平并收紧。

外拉线受力后，腰环呈松弛状态.(4）承托绳固定在铁塔主柱的节点上，四根承托绳等长，承托绳与塔身的固定，通过事先安装在塔材上的施工板(孔）联接，对角两承托绳之间的夹角不得大于90°。

抱杆升出铁塔顶面的高度应根据起吊塔片的高度进行计算，确保塔片的顺利就位。

(5)抱杆拉线地锚要位于与基础中心线夹角为45°的延长线上，离基础中心的距离不小于塔高的1.2倍。

当场地不能满足要求距离时，必须验算各部受力并采取特殊的安全措施.（6）抱杆拉线和地锚经过计算后选择，吊装前拉线必须可靠固定。

（7）牵引系统放置在主要吊装面的侧面，牵引装置及地锚与铁塔中心的距离不小于塔全高的0。

5倍，且不小于40m。

（8)由于起吊抱杆系统重，结构长，在使用外拉线的情况下，考虑提升抱杆的稳定性，抱杆提升时必须设两道腰环。

同时在收工或工作间隙时,抱杆设防风拉线。

(9）利用耐张塔地线支架吊装导线横担时，地线支架作好补强措施，根据受力大小，必要时采用抱杆本体起吊系统进行补强。

(10)钢丝绳接触的铁件及吊点处必须采取里垫外包的保护措施.在计算吊点位置时，尽可能的使用铁塔施工眼孔，避免钢丝绳对铁塔的磨损。

（12)抱杆的起吊系统、工器具的选择，每种塔型使用的抱杆高度，上下曲臂及横担的具体吊装方法有待施工图出版后根据铁塔结构特点等进行验算后具体确定。

220kV架空线路铁塔组立中的关键技术研究

２２０ｋＶ架空线路铁塔组立中的关键技术研究张德强（广东先达电业有限公司）摘　要：铁塔组立构件重量大、吊装风险高，若操作不当将引起严重安全质量事故，在施工过程中需全面重视。

本文以某２２０ｋＶ输变电工程为例，研究组合式抱杆组塔中的关键技术。

通过人字抱杆起立主抱杆、组合补强方式吊装塔腿、分片“十字”补强吊装塔身及Ｎ６４直线塔吊装横担等方式，有效解决横向尺寸宽、单吊质量大而造成的施工困难，望为２２０ｋＶ架空线路铁塔组立提供技术支持和指导。

关键词：铁塔组立；同塔双回；技术方案；施工工艺０　引言铁塔组立是架空线路施工的重要环节，其吊装组立质量直接影响着输电安全效益。

尤其是在超高程铁塔组立过程中，其现场环境较为复杂、高空作业操作难度高、组件吊装长度质量大，传统抱杆组立方式根本无法满足安全标准和质量需求。

如何进一步开发满足要求的新型铁塔［１３］组立工艺，加大吊装质量和吊装半径，已经成为人们关注的焦点。

１　工程概况本文主要以某２２０ｋＶ华城站至叶塘站双回线路工程为例，分析超８０ｍ铁塔组立的关键技术及工艺流程，其具体内容如下。

某２２０ｋＶ输变电工程中线路［４７］全长２×２４２２ｋｍ，采用同塔双回架设，同塔双回挂单回导线线路长１×０２４ｋｍ，导线采用２×ＪＬ／ＬＢ２０Ａ４００／３５型铝包就钢芯铝绞线；铁塔共计７０基，其中耐张塔为２９基，直线塔３９基，钢管塔１基，钢管杆１基，超８０ｍ铁塔参数详见表１。

表１　Ｎ６４铁塔参数塔号塔型全高减腿塔重Ｎ６４２Ｄ２Ｗ２Ｚ５６９８７ｍ６９ｍ５４５ｔＮ６４铁塔示意图如图１所示。

铁塔位于广东省梅州市，其梅雨季节周期长，台风、暴雨、强降雨等天气相对频繁，吊装组立过程中施工风险较高，很容易出现由大风、降雨等造成的安全问题和质量缺陷。

同时，该铁塔全高８７ｍ，构件长度较长且重量大，采用传统抱杆吊装方式根本无法达到工艺要求，亟待调整和优化。

图１　Ｎ６４铁塔示意图２　技术方案２１　工艺要求根据《１０～５００ｋＶ输变电及配电工程质量验收及评定标准第一册：输电线路》（Ｑ／ＣＳＧ４１１００２２０１２）、《１１０ｋＶ～７５０ｋＶ架空电力线路施工及验收规范》（ＧＢ５０２３３２０１４）及本工程《施工组织设计》等标准规范，Ｎ６４铁塔组立过程中：（１）直线塔结构倾斜不可超过１６％；（２）节点间主材弯曲不可超过１／１０００；（３）构件接触面贴合率应超过８８％；（４）６０°以下转角塔向受力反方向侧倾斜度不大于２４‰，６０°及以上转角塔不大于４‰。

±800kV特高压直流新型ZB钢管塔吊装组立施工技术

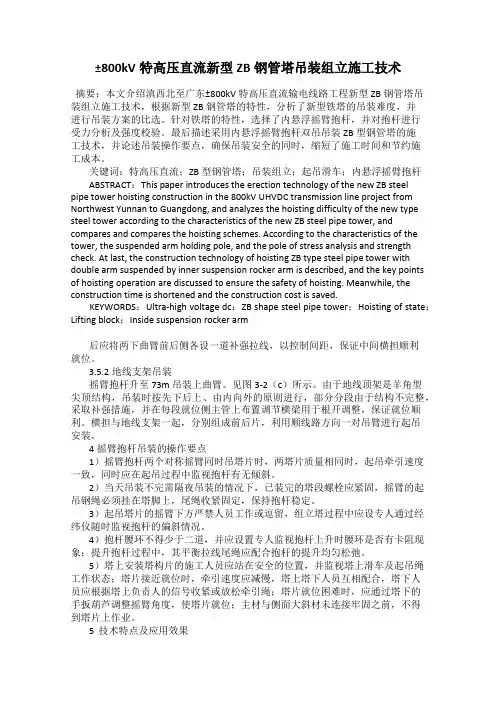

±800kV特高压直流新型ZB钢管塔吊装组立施工技术摘要：本文介绍滇西北至广东±800kV特高压直流输电线路工程新型ZB钢管塔吊装组立施工技术，根据新型ZB钢管塔的特性，分析了新型铁塔的吊装难度，并进行吊装方案的比选。

针对铁塔的特性，选择了内悬浮摇臂抱杆，并对抱杆进行受力分析及强度校验。

最后描述采用内悬浮摇臂抱杆双吊吊装ZB型钢管塔的施工技术，并论述吊装操作要点，确保吊装安全的同时，缩短了施工时间和节约施工成本。

关键词：特高压直流；ZB型钢管塔；吊装组立；起吊滑车；内悬浮摇臂抱杆ABSTRACT：This paper introduces the erection technology of the new ZB steelpipe tower hoisting construction in the 800kV UHVDC transmission line project from Northwest Yunnan to Guangdong, and analyzes the hoisting difficulty of the new type steel tower according to the characteristics of the new ZB steel pipe tower, and compares and compares the hoisting schemes. According to the characteristics of the tower, the suspended arm holding pole, and the pole of stress analysis and strength check. At last, the construction technology of hoisting ZB type steel pipe tower with double arm suspended by inner suspension rocker arm is described, and the key points of hoisting operation are discussed to ensure the safety of hoisting. Meanwhile, the construction time is shortened and the construction cost is saved.KEYWORDS：Ultra-high voltage dc；ZB shape steel pipe tower；Hoisting of state；Lifting block；Inside suspension rocker arm后应将两下曲臂前后侧各设一道补强拉线，以控制间距，保证中间横担顺利就位。

800kV向上线铁塔组立作业指导书

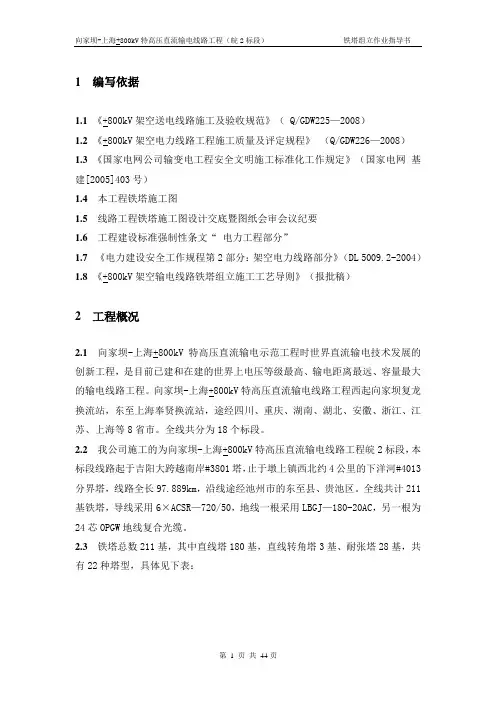

1 编写依据1.1 《+800kV架空送电线路施工及验收规范》（ Q/GDW225—2008）1.2 《+800kV架空电力线路工程施工质量及评定规程》（Q/GDW226—2008）1.3《国家电网公司输变电工程安全文明施工标准化工作规定》（国家电网基建[2005]403号）1.4 本工程铁塔施工图1.5 线路工程铁塔施工图设计交底暨图纸会审会议纪要1.6 工程建设标准强制性条文“电力工程部分”1.7 《电力建设安全工作规程第2部分：架空电力线路部分》（DL 5009.2-2004）1.8 《+800kV架空输电线路铁塔组立施工工艺导则》（报批稿）2 工程概况2.1 向家坝-上海+800kV特高压直流输电示范工程时世界直流输电技术发展的创新工程，是目前已建和在建的世界上电压等级最高、输电距离最远、容量最大的输电线路工程。

向家坝-上海+800kV特高压直流输电线路工程西起向家坝复龙换流站，东至上海奉贤换流站，途经四川、重庆、湖南、湖北、安徽、浙江、江苏、上海等8省市。

全线共分为18个标段。

2.2 我公司施工的为向家坝-上海+800kV特高压直流输电线路工程皖2标段，本标段线路起于吉阳大跨越南岸#3801塔，止于墩上镇西北约4公里的下洋河#4013分界塔，线路全长97.889km，沿线途经池州市的东至县、贵池区。

全线共计211基铁塔，导线采用6×ACSR—720/50，地线一根采用LBGJ—180-20AC，另一根为24芯OPGW地线复合光缆。

2.3 铁塔总数211基，其中直线塔180基，直线转角塔3基、耐张塔28基，共有22种塔型，具体见下表：2.4 线路走向及基础编号本工程线路前进方向为吉阳大跨越南岸至墩上镇方向(小号向大号方向)，基础编号见图2-1。

)图2-1 线路走向及基础腿号示意图3 施工准备及劳动组织3.1 施工准备3.1.1基础经验收合格，混凝土强度达到设计值的70%以上，方可进行分解组塔。

组合式复合材料新型抱杆组塔技术

组合式复合材料新型抱杆组塔技术夏拥军;倪达;张亚迪【摘要】基于藏东、川西高原地区的特殊施工环境，针对输电线路铁塔组立施工中常规单体抱杆或摇臂抱杆质量大、运输和装拆不便、拉线受山崖与峭壁等地形影响打设困难等施工难题，研制了组合式复合材料新型抱杆，提出了组合式复合材料抱杆内悬浮、辅以外拉线撑杆的施工方法，通过在铁塔主材节点加设撑杆、外拉线通过撑杆打设的特殊施工方案解决了特殊环境下的铁塔组立难题。

工程应用证明：组合式复合材料抱杆施工技术对施工环境适应性强、使用方便，可有效解决悬崖、孤山等地区传统抱杆无法使用的塔位组塔难题，大大降低了施工人员的劳动强度，提高了施工安全性和施工效率。

%In accordance with the special construction circumstance in Eastern Tibet and Western Sichuan highlands, heavy single holding pole or holding pole with rotating arm, inconvenient assembly and disassem-bly as well as difficulty in line stringing of holding pole due to landform and cliff, the combined composite material holding pole is developed and a construction method of internally-suspended and externally-guyed holding pole is proposed. By adding supporting poles on nodes of tower body and fastening external guy to support pole, the tower erection in special circumstance is accomplished by the special construction scheme. The engineering practice indicates that the construction technique of combined composite material holding pole is applicable to construction circumstances, convenient to use and can effectively handle tower erection difficulties in cliff and isolated mountains in which the traditional pole can not be used; the new constructiontechnique can greatly lower labor strength of construction workers and improve construction safety and effi-ciency.【期刊名称】《浙江电力》【年(卷),期】2016(000)001【总页数】5页(P23-26,34)【关键词】输电线路;铁塔组立;组合式抱杆;碳纤维增强树脂基复合材料;施工技术【作者】夏拥军;倪达;张亚迪【作者单位】中国电力科学研究院，北京 100055;中国电力科学研究院，北京100055;国家电网公司交流建设分公司，北京 100052【正文语种】中文【中图分类】TM752川藏电力联网工程（简称川藏工程）线路东起四川甘孜藏族自治州的乡城县、途经巴塘县，西至西藏昌都，地处川藏高原腹地，穿越高海拔、低气温无人区，沿线高寒缺氧、地质复杂、冻土广布，施工难度极大。

关于组立吊装超长铁塔横担的技术研究

关于组立吊装超长铁塔横担的技术研究作为世界之最的昌吉-古泉±1100kV特高压直流输电线路工程，铁塔的最大特点是铁塔高（全高在80米至135米之间）、直线塔横担长（50米至60米之间）、耐张塔横担重（11吨至20吨之间），单基铁塔重（平均塔重达到150吨），很多塔位分布于梁茆起伏、沟壑纵横的高山或高原上，机械化施工不能进行，采用常规的内悬浮外拉线对于组立塔身可以完成，但对于超长的横担的直线塔却难以完成。

因此，通过研究总结，可采用900内悬浮抱杆结合400人字抱杆配合组装直线塔横担的全新组塔施工方案，具体介绍如下。

1工机具选用要求（1）主抱杆选择□900×900截面的钢抱杆，抱杆长度不大于42米，副抱杆选择□400×14米的人字抱杆，数量1付；（2）主抱杆承托绳采用Φ28钢丝绳（5m、6m、9m、12m长各4根），承托绳的一端用10t 卸扣与铁塔上专用挂板相连（专用挂板设在主材内侧），另一端通过10t 卸扣与抱杆底部承托绳专用挂板相连，根据承托绳在铁塔上的不同固定位置，采用组合长度等长配置；（3）外拉线采用φ15双拉线系统（可以解决山区地形外拉线难以布设，拉线对地角度过大造成单拉线不满足受力的问题），每根外拉线长度350米，其上端采用10吨卸扣+21.5钢丝绳+8吨定滑车（必须是闭口环式，使用前检查滑车锁扣处是否完好）固定在抱杆顶端（外拉线长度满足，上端可以直接采用10吨卸扣+8吨定滑车固定），地面一端采用5吨卸扣固定连接在一组5吨地锚，另一端连接至制动器上缠成双“8”，制动器连接另一组5吨地锚，拉线调节在制动器一侧，尾绳用钢丝绳元宝卡卡死回头，元宝卡的压板均在受力侧，钢丝绳卡间距不应小于93mm，绳卡数量不得少于3个；（4）地锚要求：控制绳用3t钢管地锚（0.3m×1m，φ17.5鼻绳），埋深不小于2.6m，拉线、牵引和转向地锚用5t钢板地锚（0.3m×1.2m,φ21.5鼻绳），牵引地锚对地夹角按30º，其它均按对地夹角45º，埋深不小于3m。

±800kV特高压直流线路铁塔横担吊装方案

±800kV特高压直流线路铁塔横担吊装方案摘要哈～郑±800kV特高压直流输电线路宁Ⅰ标段重冰区直线塔横担断面大，长度长，导线横担重，组装就位距离远，通过研究对横担吊装方案进行改进。

确保了横担吊装就位的安全，提高了吊装效率。

关键词特高压；直流；横担吊装哈密南～郑州±800kV特高压直流输电线路工程起于新疆维吾尔自治区哈密南换流站，止于河南郑州换流站，是途经宁夏回族自治区境内的首条直流特高压线路。

我公司施工的宁1标段有一段为重冰区，采用6分裂1 000mm2截面导线，宁夏段地形复杂、施工条件差，铁塔重量较大，铁塔组立难度大。

尤其直线塔横担重量重，尺寸大，就位距离远。

常规的组立方法不能实现横担安全吊装。

通过总结施工经验，对本标段的铁塔横担吊装方案进行改进。

简述如下：1 抱杆选择及施工计算1.2 施工计算内悬浮抱杆分解组塔的施工计算包括主要工器具的受力计算及构件的强度验算。

主要工器具包括抱杆、外（内）拉线、起吊绳（包括起吊滑车组、吊点绳、牵引绳等）、承托绳和控制绳等。

工具受力计算应根据全塔各点的吊重及相应的抱杆倾角、控制绳及拉线对地夹角等参数进行计算，取其最大值作为选择相应工器具的依据。

1.2.1 抱杆长度的选择在通常情况下，抱杆长度选取为L=1.5～1.75Hi。

L-内悬浮抱杆长度；Hi-铁塔分段中最长一段的高度。

本工程铁塔分段长度均不超过20m，故选用高度为□700×□700×32m的抱杆能够满足施工要求。

1.2.2 内悬浮外拉线抱杆组塔主要工器具受力分析2 直线塔横担吊装（1）③段吊装方案选择因ZC27106B2塔头③段单侧重量接近9吨，超过抱杆允许起重重量，无法整体起吊③段。

为了确保③段能够利用□700抱杆起吊，必须将③段分解组装。

且分解后的结构强度和稳定性满足起吊要求，并且利于吊装就位。

在比较了几种组装方法后，选择了将③段分成前后两片分别组装在一起，这样每片重量将变为4070㎏，满足□700抱杆的起重重量要求，现场采用了③段分前后2片组装，分片吊装的施工方案。

800mm×800mm内悬浮抱杆组立输电线路钢管高塔施工技术

800mm×800mm内悬浮抱杆组立输电线路钢管高塔施工技术作者：王志民来源：《科学与技术》2014年第12期【摘要】500kV华润海丰电厂一期机组送出工程GN41、GN42两基钢管高塔，塔高156米，地形特殊，钢管塔组立施工难度大，针对这种特殊环境的钢管输电铁塔组立，我们采用底端50吨及100吨吊车组立，顶部采用800mm×800mm×35.8m内悬浮内拉线抱杆组立铁塔，并取得了良好效果。

此施工技术可广泛应用于特高压架空输电线路大跨越的角钢塔和钢管塔组立。

【关键词】超高压输电线路大跨越组立钢管高塔施工技术一、工程概况500kV华润海丰电厂一期机组送出工程GN41、GN42为钢管塔设计，其中GN41塔型为SKT431-120，GN42塔型为SKT431-104。

具体参数如下：二、施工方案简介2.1 通过现场调查，GN41位于花场、GN42位于农田，有条件设置外拉线。

考虑到钢管塔塔材长且重、底部根开大等特点，底端采用50吨及100吨吊车组立，顶部采用800mm×800mm×35.8m内悬浮内拉线抱杆组立铁塔。

具体吊装分段及相关参数如下：抱杆的吊装滑车组采用80kN走二走二，两侧各一套起吊滑车组。

滑车组悬挂在抱杆顶部的专用挂孔中。

三、主要吊装技术3.1. 抱杆的布置3.1.1. 起吊滑车组：联接于抱杆顶端，其主要作用是穿过起吊绳以提升铁塔构件并将起吊重力以轴向传递给抱杆。

起吊滑车采用80kN走一走二滑轮组分别从两侧吊装塔材。

3.1.2. 外拉线：连接抱杆顶部，用于固定抱杆。

抱杆往四个基础方向各打一条Φ17.5钢丝绳，用地锚将其固定在地面，拉线与地面夹角应不大于45°。

当大于45°时，须采取相应的补强措施。

外拉线设置调节装置，根据吊装的工况调节外拉线长度。

3.1.3. 承托绳：用于承托抱杆的轴心压力，采用4根等长的Φ26钢丝绳固定于塔材的施工孔上，对角两承托绳之间的夹角应不大于90°。

云广±800kV特高压工程铁塔横担吊装方法

有
Z27
一
，
直线塔
Z30
—
图 1
直线塔结构简图
图 2
耐张塔结构简图
l l
、
Z27
、
—
2l
、
Z27
—
3l
、
z 27 1
—
4 l
、
z 27
—
5 1 Z27
、，
—
6 l
、
6 l
、
G 15 1 1 G 1 5 2 l
、
G 15 3 l
及 G 15 4
共
11
种类型
耐张转角塔
表 1
铁塔横担各段的重量及相关尺寸见表
．．
3 6， 9 6
．．
4820
18 5
．
Z 27 6 I
．
2 B， 8 5
．．
3 7， 1 4 1
．．
27 11 2 5 13 17 6 7 2509 30 67 3 15 5 4 34 3 4 2 24 4 82 l 5797
3 7厂 2 7
．．
57 50 6 l Ol 3629 4932
3 7， 6
．
18 7
．
15 7 8 15 6 0
3 6，3 1
．
19 9 l 10 13 19 4 4
19 2 l
2 1， 1 3 1
．
．
4 2， 1 9
．．
20 4
．
3 8，3 1
．
2 1， 1 _3 1
．
4 2， 0 9
．．
2 0 -3
2 0 -3 20 4

云广±800kV直流输电工程铁塔组立作业指导书(定稿).docx

±800kV直流输电工程铁塔组立作业指导书编码：作业指导书签名页目录1.适用范围 (3)2.编写依据 (3)3.作业流程 (4)3.1作业（工序）流程图 (4)4.安全风险辨析与预控 (5)5.作业准备 (6)5.1人员酉己备 (6)5.2主要工器具及仪器仪表配置 (6)6.作业方法 (11)6.1施工准备 (12)6.2地面组装 (11)6.3起立抱杆 (12)6.4内悬浮外拉线抱杆分解组塔操作要点 (16)6.5内悬浮内拉线抱杆分解组塔操作要点 (21)7.质量控制措施及检验标准 (22)7.1质量控制措施 (22)7.1.1地面组装的质量要求 (22)7.1.2铁塔组立的质量要求 (23)7.2质量控制表单 (24)7.3质量检验标准 (24)1 •适用范围本作业指导书适用于：(1)内悬浮外拉线抱杆分解组塔内悬浮外拉线抱杆分解组塔适用于平地、丘陵及i般山地等地形条件，适川于各种铁塔型式。

一般情况下，拉线对地平面夹角应不大于45。

，个别情况下允许拉线对地平面夹角不大于60° o 该方案的特点是拉线在地面固定和控制，而且拉线对地夹角都小于60。

，有利于保持抱杆稳定，安全性较好。

该方案工艺成熟，在220〜500kV线路组塔施工屮积累了较丰富的经验，有利于保证操作安全和提咼丄效。

(2)内悬浮内拉线抱杆分解组塔该方法适用于打落地拉线较闲难的高山地形条件，适用于直线铁塔，不宜用于耐张转角塔。

由于内拉线抱杆的拉线对水平面夹角较大，特别是吊装横担时，抱杆所在塔头断面处边宽尺寸仅3.4〜4.8m,其夹角更人。

为了保持抱杆吊装横担的稳定，此时，应在抱杆顶部增设2条临时拉线。

该方法工艺比较成熟，组塔工具较为轻便。

在高山地区由于设置落地拉线特别困难，故选用内拉线。

2.编写依据表2-1引用标准及规范名称3. 作业流程3.1内悬浮内（外）拉线抱杆分解组塔作业（工序）流程图图3-1作业流程图塔材小运1地匝i 组装补装辅材捉升抱杆复紧螺栓组立塔腿提升抱杆吊装塔身吊装横担4.安全风险辨析与预控表4-1工作前安全风险辨析及措施表请您认真检衣并签名确认，您的签名意味着将承担相应的安全质量责任施工单位检查人：监理单位检查人：日期：日期：注：对存在风险且控制措丿施完善填写“ J”，存在风险而控制措施未完善填写“X”，不存在风险则填写“一”，未检査项空白。

全过程机械化施工在特高压输电线路建设施工中的应用探讨

全过程机械化施工在特高压输电线路建设施工中的应用探讨摘要全过程机械化施工，改变了线路工程建设过去以人力为主、机械为辅的方式，实现了线路工程建设向机械化方式的转变，有利于提升电网安全质量、效率效益、工艺水平，是一流电网建设技术发展的必然要求。

而技术先进、定制专业化、标准模块化的输电工程施工装备，是全过程机械化施工的有效支撑。

本文总结多条1000kV、±800kV输电线路施工经验，从施工可实施性入手，为提高输电线路施工过程中机械装备应用比例，降低工程建设人工成本，从临时道路修建、物料运输、基坑开挖、基础浇制、铁塔组立、导线架设、接地敷设等方面考虑，为全过程机械化施工提供思路，探讨输电线路工程全过程机械化施工的想法和心得。

关键词：特高压输电线路机械化施工机械装备1.概述输电线路全过程机械化施工是一种全新的工程建设模式，为提升坚强智能电网工程建设能力，国家电网公司着眼输电线路建设全过程，统筹推进，推行全过程机械化施工模式，以满足一流电网建设需求，支撑特高压等重点工程建设。

全过程机械化施工理念，就是以新的视角、新的方法、新的思维模式，指引线路工程建设各个过程机械化施工新模式的实现。

规划设计不能固守传统的思维方式，需要为机械化施工创造更多、更好的条件。

施工本身也需要不断从技术、装备方面适应机械化作业要求。

管理要组织好全过程机械化施工方式，包括机械配置、进场道路、民事协调等，通过提前谋划、流水式施工作业，高效完成工程建设。

1.全过程机械化施工总体思路在输电线路全过程机械化施工推广中，总体思路是以人为本，注重人的安全。

尽可能的减轻人的体力劳动负荷，以机械装备实现人力难以完成的作业，压降甚至减除人身的安全风险，提高施工效率、工程安全质量管理水平。

在实施过程中，需要多专业协同，多环节结合。

在设计阶段，就要考虑各阶段施工中机械设备的使用，为全过程机械化施工创造条件，勘测应为设计优化、装备选配提供全面、准确的基础数据，勘测技术方案满足基础型式、机械化施工等特殊技术要求。

±800kV特高压直流输电线路工程施工安装工艺规定

±800kV特高压直流输电线路工程施工安装工艺规定酒泉-湖南±800千伏特高压直流输电线路工程施工安装工艺规定1 目的和适用范围1.1 目的为进一步提升特高压直流线路工程建设施工工艺标准化、规范化水平，依据国家电网公司《标准化工艺》、《基建质量管理规定》、《强制性条文》、《±800kV特高压直流线路工程施工验收规范》“0.8控制企标”等要求，结合酒泉-湖南±800kV特高压直流线路工程设计文件，特编写《酒泉-湖南±800kV特高压直流线路工程施工安装工艺规定》，在工程建设中实施。

1.2 适用范围本标准适用于酒泉-湖南±800kV特高压直流线路甘肃段工程施工。

2 依据标准工程主要采用的技术规范（但不限于）如下内容，并应为最新版本：2.1 《±800kV架空送电线路施工及验收规范》2.2 《±800kV架空送电线路施工质量检验及评定规程》2.3 《±800kV架空输电线路基础、铁塔、架线施工工艺导则》2.4 《±800kV直流架空输电线路设计规范》2.5 《架空送电线路杆塔结构设计技术规定》2.6 《架空送电线路基础设计技术规定》2.7 《输电线路铁塔制图和构造规定》2.8 《国家电网公司十八项电网重大反事故措施》2.9 酒泉-湖南±800kV特高压直流线路工程设计专题报告及设计原则2.10 工程设计文件、建设管理单位相关管理规定。

3 工程概况酒泉－湖南±800kV 特高压直流输电线路工程起点为甘肃酒泉桥湾换流站，终点为湖南湘潭换流站。

途经甘肃、陕西、重庆、湖北、湖南4省1市，线路长度约为2413km，线路航空距离2062.5 km，曲折系数1.17。

沿线海拔50～3100m。

本工程在甘肃境内呈西北—东南方向走径，线路途经酒泉市、张掖市、金昌市、武威市、白银市、兰州市、定西市、天水市以及陇南市，共计9市22县（区），路径长度1248.758km ，铁塔2393基。

浅谈山地及丘陵地区单抱杆分解组立电杆

浅谈山地及丘陵地区单抱杆分解组立电杆摘要：在电杆的立杆施工中，针对山地及丘陵地理环境，采用固定式单抱杆立杆，可以提高工作效率，减少工器具运输和成本开支。

文中阐述了固定式单抱杆立杆与倒落式人字抱杆立杆相比，在多山地及丘陵地理环境下具有的优势，对抱杆型号和长度的选择及位置的确定过行了阐述，分析了施工中常见问题及处理方法和此施工方法的安全注意要点。

关键词：单抱杆立杆；优势；常见问题；安全注意要点一、引言在立杆施工中，采用固定式单抱杆立杆技术在山地及丘陵地理环境下，相对于其他几种立杆方法，如倒落式人字抱杆立杆、固定式人字抱杆立杆，具有一定的优势。

在多山地及丘陵地理环境下采用倒落式人字抱杆立杆时，这种方法对地势要求很高，它施工占地面积较宽，要求施工现场的场地平整，布置抱杆需开挖一定土方，青苗损坏面积大，赔偿金额高，与当地农户摩擦大，导致施工环境差，效率低；而且使用的工器具也较多，在山地及丘陵环境下，只能靠人力运输，所需的人力，物力较大。

采用固定式单抱杆立杆，所需的工器具较少，立杆速度较快，而且布置抱杆不用开挖大量的土方。

在起吊拔梢杆和等径杆时都可采用固定式单抱杆立杆，并根据起吊电杆的长度，分别采用一点起吊、两点起吊、三点起吊及采取补强措施等。

提高了我们的工作效率，并在工作中得到了推广。

电杆吊装图如下图所示：**三、固定式单抱杆立杆与倒落式立杆相比具有以下优点1、不受地形限制，不存在倒抱杆。

在普通倒落式立杆中，抱杆叉脚需要一定的地形，但立杆过程大部分要在山地进行，由于地形的高差会使抱杆不平，易造成倒杆事故。

而单抱杆只有一个支点作用在地面，这样就免去了抱杆对地形的限制。

2、对抱杆高度要求小，可用低抱杆组立较高的电杆。

由于普通人字抱杆有一定的对地倾斜角，往往在达到要求后抱杆会整体降低2-3m，这样就限制了起吊电杆的高度。

而单抱杆起吊时，抱杆直立地面，与地面几乎成90度，抱杆的受力情况较好，对抱杆整体高度没有影响，增加了电杆的起吊高度。

输电线路铁塔吊车组立施工工法

输电线路铁塔吊车组立施工工法青海送变电工程公司二0—二年十二月十六日191前言 (1).—1—* •••••••••••••••••••••••••••••••••••••••••••••••••••••••••• 13适用范围 (2)4工艺原理 (2)5施工工艺流程及操作要点 (3)6材料与设备 (8)7质量控制 (10)8安全措施 (11)9环保措施 (14)10效益分析 (14)11应用实例 (17)输电线路铁塔吊车组立施工工法1前言根据国家电网公司电网建设规划，十二五期间电网建设任务进一步加大，青藏交直流联网工程、青新联网工程和青海玉树联网工程等一大批国家重大工程项目的建设，为送变电企业带来了活力与机遇。

近年来输电线路施工劳务工资逐年增高，而随着社会上吊车数疑的增多，吊车租赁费逐年降低。

为逐步提髙输电线路施工机械化水平，提高输电线路项目建设效率和效益，提升电网建设安全质量和工艺水平，降低髙海拔地区施工人员的劳动强度，减少施工对环境的影响，青海送变电工程公司在各电压等级的输电线施工中，大量采用吊车组立铁塔，取得了较好的经济效益和社会效益。

在总结铁塔吊车组立施工经验的基础上，持续改进完善，形成了输电线路铁塔吊车组立施工工法，经公司推广应用，证明该工法安全、可靠、高效、实用。

2工法特点2. 1工法规范了330kV~±800 kV不同电压等级输电线路不同塔型铁塔吊车组立施工工艺：特别是总结了高海拔恶劣环境中保证施工人员职业健康和安全，保证施工质量和工程进度的经验。

2.2工法利用吊车替代了传统铁塔组立方法常用的抱杆系统，也减少了抱杆运输、组装和拆除等工作量：铁塔吊车组立可以大规模采用流水作业，提髙输电线路施工机械化水平：提高机械设备利用率和施工工效，有利于进度精确控制。

2.3通过选择合适的吊车型号，苴起吊性能优于抱杆系统。

采用吊车时，铁塔地而组装及检修工作大部分在地面完成，铁塔设计、加工缺陷可以在地而组装过程中发现和解决，施工质量优于抱杆组立塔。

内拉线悬浮式抱杆铁塔组立技术

15INSTALLATION2023.8张婧楠薛志宏（山西省安装集团股份有限公司太原 030032）摘要：灵石风光储一体化100MW光伏项目铁塔组立过程中采用了内拉线悬浮式抱杆技术，本文对内拉线悬浮式抱杆铁塔组立技术的优缺点进行了分析，并总结了施工工艺流程和注意事项，可为类似山地铁塔的组立提供方法借鉴。

关键词：铁塔组立内拉线悬浮式抱杆施工工艺注意事项中图分类号：TM754 文献标识码：B 文章编号：1002-3607（2023）08-0015-03内拉线悬浮式抱杆铁塔组立技术抱杆作为一种吊装工具，在电力工程行业应用十分广泛，通过多年的工程经验，总结出了座地摇臂抱杆组塔法、分段整体起立塔片组塔法、外爬升抱杆吊装组塔法、内爬升抱杆组塔法等多种组塔方法[1-2]。

但是这些方法各有优缺点，对山地光伏项目不太适用。

本文以灵石风光储一体化100MW光伏项目铁塔组立施工为例，采用了一种内拉线悬浮式抱杆铁塔组立技术[3-4]，通过技术流程和关键注意事项的分析，以期能为类似山地光伏项目的铁塔组立安装施工提供借鉴。

1 组塔方法对比1.1 座地摇臂抱杆组塔法座地摇臂抱杆组塔法最大构件质量为720kg，结构稳定、起吊重量大，但需要打多道腰环，自重大，在山地等特殊场地无法到达，因而不适用于山地光伏项目。

1.2 分段整体起立塔片组塔法分段整体起立塔片组塔法最大构件质量为1940kg，需要进位装置，适合地面作业，但需要平坦、开阔的场地，因而也不适用于山地光伏项目。

1.3 自爬升平台塔吊组塔法自爬升平台塔吊组塔法最大构件质量为890kg，安装前需要多个预埋件，具有结构稳定、作业安全性高等特点，但塔体变截面处平台爬升较为困难，施工难度较大。

1.4 外爬升抱杆吊装组塔法外爬升抱杆吊装组塔法最大构件质量仅为330kg，在安装前同样需要多个预埋件，结构稳定，但起重量较小，不能满足项目需要。

1.5 内爬升抱杆组塔法内爬升抱杆组塔法最大构件重量为560kg，在安装前需要多个预埋件，具有结构稳定、起重量大等特点，但结构复杂，安装质量不易控制。

±800kV特高压直流输电线路铁塔组立监理安全管控要点

内蒙古锡盟一江苏泰州 ±８００ｋＶ特高压直流输电线路工程（江苏段）位于江苏省境内，线路起于江苏省连云港市赣榆区，途径江苏省连云港市的赣榆县、东海县，宿迁市的沭阳县，淮安市的涟水县，盐城市的阜宁县、建湖县、盐
都区及泰州市的兴化市，线路总长度为２５３．５９８ｋｍ；共有铁塔５１１基。线路沿线地貌主要为平原，铁塔组立主要采用内悬浮外拉线分解组塔浮外拉线分解组塔施工工艺流程图
３．２编制具有针对性的安全监理实施方案监理部组织各专业监理工程师认真研究施工图纸；
在对施工现场进行踏勘的基础上，结合施工单位的《铁塔组立施工方案》，确定监理工作的重点和关键；编制有针对性的铁塔组立安全监理实施方案；明确监理的范围、内容、工作程序、制度措施及重点工作，包括监理部组织机构、人员配备计划、监理人员职责、安全管理措施、安全旁站计划等内容；确保安全监理实施方案具有针对性及可操作性。安全监理实施方案经总监审核批准后应下发至各个监理人员，在施工过程中严格按此方案开展安全监理工作。
±８００ｋＶ特高压直流输电线路铁塔组立监理安全管控要点
圈质量安全节能环保
ＰＲＯＪＥＣＴＭＡＮＡＧＥＭＥＮＴ
李志强（湖南电力建设监理咨询有限责任公司，湖南长沙４１０００７）
摘要：±８００ｋＶ特高压直流输电线路铁塔与普通的高压和超高压铁塔相比，具有铁塔高、结构尺寸大、吨位重、横担较长的特点，铁塔组立施工难度大、风险高。结合内蒙古锡盟一江苏泰州 ±８００ｋＶ特高压直流输电线路工程（江苏段）铁塔组立的具体实践，重点介绍了 ±８００ｋＶ特高压直流输电线路铁塔组立过程中的监理安全管控要点。

±800kV 特高压直流线路工程铁塔组立施工技术

±800kV特高压直流线路工程铁塔组立施工技术杨晓静王文峰（山西省供电工程承装公司，太原，030001）摘要：文章介绍了±800kV特高压直流线路工程铁塔的特点，分析了铁塔组立的施工难点，对外拉线内悬浮抱杆分解组塔的各系统进行了介绍，详细阐述了外拉线内悬浮抱杆分解组立铁塔塔头的施工方法。

关键词：±800kV特高压直流铁塔组立内悬浮外拉线抱杆一、引言±800kV特高压直流输电线路是目前我国乃至世界上电压级别最高的直流输电线路，对于施工单位是一次全新的挑战。

与以往500kV输电线路工程相比，±800kV特高压直流线路的铁塔塔头结构尺寸大、重量重，所以采用以往500kV 的常规组塔方法无法组立这种铁塔，需采用一种新的铁塔组立施工方法，才能确保优质、高效、安全地完成±800kV特高压直流线路的铁塔组立施工，本文对±800kV特高压直流线路铁塔的特点和施工难点进行了详细分析，并详细介绍了外拉线内悬浮抱杆分解组塔的系统组成及吊装铁塔塔头的施工方法。

二、塔型特点及难点分析1、塔型特点：1.1在±800kV向家坝-上海特高压直流线路工程中，本施工标段（皖1A标段）线路全长64.252km，铁塔共133基，铁塔总重6859吨。

塔型有JC30101、JC30102、JC30103、ZC30101、ZC30102、ZC30103、ZC30104、ZJC30101、ZJC30102、ZP30101、ZP30102、ZP30103、JP32104、ZJC30102A等14种型式。

1.2铁塔最大呼称高75m，最重铁塔104.99吨，平均塔重51.6吨。

1.3铁塔采用全方位长短腿设计。

1.4铁塔结构图如下图1所示。

1.5铁塔塔头结构尺寸大、重量重，具体数据见下表1、表2。

表1 直线及直线转角塔塔头主要参数表结构尺寸（单侧边横担长度）（mm）各段铁塔重量（均为单面重量）（kg）塔型横担高地线架高边横担长横担下平口宽地线横担边横担近塔侧段边横担远塔侧段ZC30101 2800 3700 11100+93003600 502.8 2236.5 1321.1 ZC30102 2800 3700 11150+93003700 525.8 2314 1353.5 ZC30103 2900 3600 11850+99503800 545.6 2910.3 1496.8 ZC30104 2700 3800 11620+96203980 440.1 3310.9 1935.9 ZP30101 2800 2700 11100+93003600 347.5 2046 1296.7 ZP30102 2800 2700 11150+93003700 362.1 2178.9 1329.5 ZP30103 2800 2700 11500+96003800 391.3 2458.9 1496.4 ZJC30101 4000 2600 11750+124504500 386.8 3770.1 2776.3 ZJC30102 4200 2400 10950+124005100 391.8 5359.7 3778.7 ZJC30102A 4200 2400 10950+124005100 510.1 5359.6 3778.7表2 耐张塔塔头主要参数表图1 铁塔结构图1.6由上表可看出，±800kV特高压直流线路铁塔有以下两个特点：1.6.1导线横担总长度长，总长度为40.8m-46.7m，最长达46.7m（ZJC30102A型）；1.6.2导线边横担长度长、重量大，最长达23.3m，最重达9.1t。
