技术交底(防排水)
监理技术交底书(防、排水)
监理技术交底书
1、防水板铺设前，喷射砂层表面不得有锚杆头或钢筋断头外露，以防刺破防水板；对凸凹不平部位应仔细修凿、喷补，使碎表面平顺；喷射层表面漏水时，应及时进行引排。
铺设时接头处应擦净，搭接宽度和焊缝宽不得小于规范要求；防水板用绳扣吊挂在固定点上，应严格控制固定点的间距，点间防水板不得绷紧，以保证灌筑碎时板面与喷碎面能密贴；
2、纵、横向排水管必须按照设计要求的间距和孔径进行打孔，并且要裹土工布，以保证良好的渗水效果；
3、纵向、横向和环向排水管必须按照设计规定的位置进行布设，并且要固定好。
纵向排水管安装必须顺直，不得扭曲，并要符合设计的坡度要求，以保证排水通畅；
4、纵向、横向和环向排水管的连接用三通或四通进行连接，连接处要用胶带缠紧；
5、止水带埋设位置应准确，其中间空心圆环应与变形线重合。
固定止水带时，应防止止水带偏移。
止水带接头或施工中破损，必须采用焊接或粘合剂粘接，不得采用搭接，保证止水带的作用。
交底单位**高速公路*境段**隧道总监办
交底人
被交底人。
隧道施工方案防排水施工技术交底
防排水施工技术交底记录编号：复核人：记录人：年月日武汉左岭至鄂州花湖高速公路一期土建工程第7合同段（K43+955～K51+000）巴家湾隧道防排水施工技术交底（左线K46+020～630,右线K46+032～613）总长1191m编制：复核：审核：日期：江西交建工程集团有限公司防排水施工技术交底一、防排水施工技术（一）、防水层施工在隧道初期支护与二次衬砌之间铺设防水层采用300g/m2无纺土工布+1.2mm厚EVA防水板，全隧道铺设，防水板与土工布采用点接。
防水板用搭连接，搭接长度不小于10cm，而且要平直无虑焊，通过水压试验合格后，方能使用。
防水层的施工在初期支护后经量测围岩达基本稳定和在模筑衬砌前进行。
施工点距爆破面应大于150m，距灌注模筑衬砌处应大于20m，其操作要点如下：1、喷射混凝土基面处理喷射混凝土基面不得有钢筋及凸出的管件等尖锐突出物，否则要进行修平，并在修平部位用砂浆抹成圆曲面，以免被防水层被扎破。
隧道断面变化或转变处的阴阳角均应做成圆弧，阴角处圆弧半径不小于10cm，阳角处圆弧半径不小于5cm。
在防水板铺设前，全面普查初期支护的渗漏水情况，超前埋设透水管排水。
2、防水层铺设（1）防水层铺设隧道防水层采用300g/m2无纺土工布+1.2mm厚EVA防水板，全隧道铺设。
将防水卷材从台车顶左右对称沿轮廓线展开，并用齐头短木棒将其沿轮廓线撑开，保持一定松驰度，以方便焊接。
无纺土工布不得与防水板粘结在一起，采用点接式，每平方米一个粘结点，每个粘结点面积不大于25平方厘米。
防水卷材挂设点要严格按施工图纸、墙角、墙身、拱部的要求进行铺挂施工。
（2）防水板接缝焊接防水板接缝焊接是防水施工最重要的工艺之一，焊缝采用自行走式热合机双缝焊接，即将两层防水板的边缘搭接，通过热熔加压而有效粘结。
防水板搭接宽度不小于10cm。
防水层的接头处擦拭干净，去除表面油物灰尘，以保证焊接质量。
在结构立面与平面的转角处，防水板接缝留在平面，距转角不小于60cm。
排水工程技术交底
排水工程技术交底标题：排水工程技术交底引言概述：排水工程是建造工程中非常重要的一部份，其设计和施工对建造物的使用寿命和安全性起着至关重要的作用。
在排水工程施工前，进行技术交底是必不可少的环节，以确保施工人员对工程要求和施工方法有清晰的了解，从而保证施工质量。
一、设计要求1.1 确定排水系统类型：根据建造物性质和周围环境条件，确定采用的排水系统类型，如雨水排水系统、污水排水系统等。
1.2 确定排水管道规格：根据设计要求和排水量，确定排水管道的规格和材质，确保排水畅通。
1.3 确定排水施工标准：根据国家相关标准和规范，确定排水工程的施工标准和要求，保证施工质量。
二、施工方法2.1 排水管道敷设：根据设计要求，确定排水管道的敷设路径和坡度，确保排水畅通。
2.2 排水设备安装：按照设计要求，安装排水设备，如排水井、排水泵等，确保排水系统正常运行。
2.3 排水系统测试：在施工完成后，进行排水系统的测试，检查排水系统是否正常运行，及时修复问题。
三、安全措施3.1 确保施工人员安全：在施工过程中，要严格遵守安全操作规程，确保施工人员的人身安全。
3.2 防止施工污染：在施工过程中，要采取防止污染措施，确保周围环境不受影响。
3.3 防止施工质量问题：在施工过程中，要加强监督和检查，确保施工质量符合设计要求。
四、施工验收4.1 排水系统验收：在施工完成后，进行排水系统的验收，检查排水系统是否符合设计要求。
4.2 整体验收：对整个排水工程进行综合验收，确保施工质量和安全性。
4.3 整理资料：整理施工过程中的相关资料和记录，作为工程的档案保存。
五、技术交底5.1 交底会议：组织技术交底会议，向施工人员详细介绍排水工程的设计要求和施工方法。
5.2 现场指导：在施工现场进行技术交底，指导施工人员如何按照设计要求进行施工。
5.3 定期检查：定期检查施工进度和质量，及时发现问题并解决。
结论：通过技术交底，可以确保施工人员对排水工程的设计要求和施工方法有清晰的了解，提高施工质量和安全性，保证排水系统的正常运行。

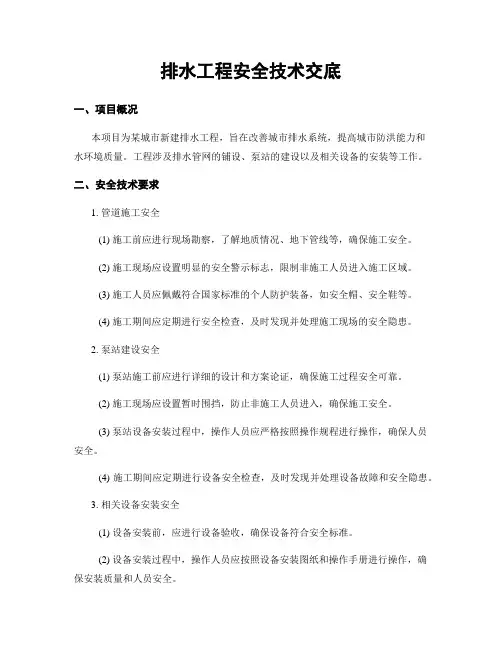

排水工程安全技术交底
排水工程安全技术交底一、项目概况本项目为某城市新建排水工程，旨在改善城市排水系统，提高城市防洪能力和水环境质量。
工程涉及排水管网的铺设、泵站的建设以及相关设备的安装等工作。
二、安全技术要求1. 管道施工安全(1) 施工前应进行现场勘察，了解地质情况、地下管线等，确保施工安全。
(2) 施工现场应设置明显的安全警示标志，限制非施工人员进入施工区域。
(3) 施工人员应佩戴符合国家标准的个人防护装备，如安全帽、安全鞋等。
(4) 施工期间应定期进行安全检查，及时发现并处理施工现场的安全隐患。
2. 泵站建设安全(1) 泵站施工前应进行详细的设计和方案论证，确保施工过程安全可靠。
(2) 施工现场应设置暂时围挡，防止非施工人员进入，确保施工安全。
(3) 泵站设备安装过程中，操作人员应严格按照操作规程进行操作，确保人员安全。
(4) 施工期间应定期进行设备安全检查，及时发现并处理设备故障和安全隐患。
3. 相关设备安装安全(1) 设备安装前，应进行设备验收，确保设备符合安全标准。
(2) 设备安装过程中，操作人员应按照设备安装图纸和操作手册进行操作，确保安装质量和人员安全。
(3) 安装完成后，应进行设备的功能测试和安全检查，确保设备正常运行和使用安全。
三、安全技术交底内容1. 工程概况介绍(1) 项目名称、地点、建设单位、施工单位等基本信息。
(2) 工程的目的、意义及预期效果。
2. 施工安全要求(1) 管道施工安全要求的详细说明，包括现场勘察、安全警示标志设置、个人防护装备要求等。
(2) 泵站建设安全要求的详细说明，包括设计和方案论证、暂时围挡设置、操作规程要求等。
(3) 相关设备安装安全要求的详细说明，包括设备验收、操作手册要求等。
3. 安全交底的方式和时间(1) 安全交底可以采用会议、培训、现场指导等多种方式进行。
(2) 安全交底的时间应在施工前、施工中和施工后等关键节点进行。
4. 安全事故应急预案(1) 制定安全事故应急预案，明确各类安全事故的应急措施和责任分工。
路基防护及排水施工技术交底
路基防护及排水施工技术交底一、施工准备1、设备物资准备依据我部的要求，在现场设置一台JS500小型搅拌机，片石和水泥及砂数量必需筹备足够，满足施工要求。
2、测量放样和场地平整协作我部测量班，进行现场测量放样，确定结构施工位置和尺寸。
同时在我部调度室的支配下，进行场地平整，便于施工面的绽开。
3、原材料检测你队进场的片石和水泥等原材，必需经过我部试验室的检测合格后，才可用于现场施工。
同时你所运用的水泥砂浆协作比，必需严格依据我部试验室下发的施工。
4、人员组织依据你队的所承包的工程数量，和工作面，确定你作业人员的人数。
同时，经过我部技术科的技术交底培训后，在上岗作业前，必需进行岗前交底。
二、施工技术措施你队所负责的防护和排水工程主要内容：分隔墙、路堤防护、路堤浸水防护和桥头防护及路堤排水沟等。
依以上工程内容，详细施工技术措施如下：（一）分隔墙和排水沟1、分隔墙我部所施工的挡墙都是矮挡墙（分隔墙），且分隔墙的外侧设置排水沟，同时依施工设计图纸可知，挡墙基坑开挖的同时可一起把排水沟的基坑开挖。
分隔墙的顶标高，必需依据实际地形而确定。
一般的分隔墙断面尺寸为：高度为1.5m，顶宽为0.5m，底宽为0.875m。
但在施工现场，必需按我部现场工程师下达的交底进行施工。
①基坑开挖依据设计要求，确定支挡型式、平面位置。
接受人工协作机械开挖。
②片石浆砌砌筑石料强度和砂浆协作比符合规范和设计要求，及得到试验监理工程师签认后，起先施工。
片石表面色泽要保持一样，不出现风化石，水锈石，片状石。
砌石搭缝不小于7cm，不出现通缝，假缝，面石尺寸不小于15cm，接受一丁一顺砌筑法，镶面石表面应平整，缝宽限制在3cm内。
砌筑方法接受座浆法，砌体砂浆要饱满和密实。
砌筑片石按水平分层砌筑，每层大致找平，层高不超过1.2m，每层片石自外向内行列进行，定位石和转角石宜选用表面平整、尺寸较大者，并稍加修整。
定位行列灰缝应全部用砂浆填满，不能镶嵌碎石、小片石，定位行列和腹石之间，要相互交织砌筑，连成整体。
(隧道-暗洞防排水)技术交底单
交底人
接交底人
第2页/共3页
技术交底记录
2008年月日编号:施表31
工程名称
八达岭过境线改建工程
设计－施工总承包项目
交底部位
青龙桥隧道出口侧
暗洞防排水
施工单位
路桥集团国际建设股份公司
交底内容：
2、洞身排水
①施工排水
本隧道设计为单向纵坡，上坡施工采用自然排水方式，在路面横坡低的一侧挖设排水沟即可排出洞内积水；下坡施工，在洞内每隔100m设集水井或水仓，采用“反坡抽排”的方法用水泵将水排入洞外污水处理池。
②洞身排水
在初期支护与二次衬砌间沿隧道每8m设一道环向φ50mm软式透水管，距洞口50m段加密至5m一道，隧道两侧墙底设φ100mm软式透水管纵向贯通全隧道。环向排水管均与墙底两侧纵向排水管相连，然后通过硬塑管将透过初期支护的地下水引至隧道路面下两侧φ100mm排水管内排出。
防水层实测项目
项次
检查项目
作业平台采用移动式自制台车，土工布铺设采用射钉枪直接钉铺在喷砼面，铺设EVA／ECD防水板时，采用手动专用熔接器热熔在衬垫上，防水板之间采用专用熔接器热熔粘结，结合部位不小于120mm，且粘结剥离强度不小于防水板的抗拉强度。防水板之间粘结部位采用真空加压检测。
防水板铺挂台车
交底人
接交底人
第1页/共3页
规定值或允许偏差
检查方法和频率
权值
1
搭接宽度（mm）
≥100
尺量：全部搭接均要检查，每个搭接检查3处
2
2
缝宽（mm）
焊接
两侧焊缝宽≥25
尺量：每个搭接检查5处
2
粘接
粘缝宽≥50
3
固定点间距（m）
排水工程安全技术交底
排水工程安全技术交底
引言概述
在进行排水工程施工前，对施工人员进行安全技术交底是非常重要的。
惟独确保施工人员了解并遵守相关安全规范，才干有效地保障施工现场的安全。
本文将从五个方面详细介绍排水工程安全技术交底的内容。
一、施工现场安全规范
1.1 现场安全设施的设置
1.2 安全通道和紧急疏散通道的设置
1.3 现场安全警示标识的摆放位置
二、作业人员安全防护
2.1 作业人员应佩戴的安全防护用具
2.2 作业人员应遵守的安全操作规程
2.3 作业人员应具备的急救知识和技能
三、设备使用安全规范
3.1 设备的正确使用方法和操作要点
3.2 设备的定期检查和维护
3.3 设备故障时的应急处理措施
四、现场危（wei）险源及应对措施
4.1 排水工程中的常见危（wei）险源及预防措施
4.2 现场可能浮现的意外情况及应急处理方法
4.3 紧急情况下的联络方式和求救流程
五、安全交底记录和监督管理
5.1 安全技术交底记录的填写和保存
5.2 安全技术交底内容的监督检查
5.3 安全技术交底的跟进和整改措施
结论
通过对排水工程安全技术交底的详细介绍，可以有效提高施工现场的安全水平，减少事故的发生概率，保障施工人员的生命财产安全。
在施工过程中，各方应严格按照安全规范执行，确保施工工作的顺利进行。
隧道防排水施工技术交底
隧道防排水施工技术交底1.技术要求1.1 隧道防排水采用“防、截、排、堵相结合,因地制宜，综合治理”的原则,达到防水可靠,经济合理，不留后患的目的。
1.2 隧道防水等级必须达到国家标准《地下工程防水技术规范》（GB50108）规定的一级防水等级标准，衬砌结构不允许渗水,表面无湿渍。
1.3 隧道结构防水一般由喷射混凝土、全封闭柔性卷材防水层和二次衬砌结构自防水等组成。
其抗渗等级符合设计要求,防水混凝土防渗等级不低于P8，两端洞口各500m范围、地下水发育地段、地下水有侵蚀性地段衬砌抗身等级不低于P10。
2。
施工工艺及要求2.1基面铺设防水层之前，对外漏的突出物及表面凸凹不平处进行检查处理，基面应平整、无空鼓、裂缝、松酥，清洁干燥,无尖锐物。
基层平整度应该符合下列要求:D/L≤1/10D:初期支护基层相邻两凸面间凹进去的深度；L：初期支护基层相邻两凸面间的距离；2.2盲管初期支护与防水板间设置纵向、环向盲管，环向盲管采用Ф50HDPE单壁打孔波纹管（外裹无纺布），纵向盲管暗洞采用Ф80（明洞Ф100）HDPE单壁打孔波纹管（外裹无纺布）。
纵、环向盲管直接弯入侧沟，出水口高于侧沟沟底25cm。
按铁路总公司监督总站及青藏铁路公司监督站《铁路建设工程质量安全监督通知书》（铁质安监督青藏站【2016】16 号）要求,对纵、环向盲管环设计进行调整:采用每板二衬独立排水，纵向盲管于环向施工缝附近弯入侧沟（弯出点距环向施工缝30cm）,环向盲管设置于每板衬砌中部位置，紧贴纵向盲管于纵向盲管上部弯入侧沟。
2.3无纺布无纺布铺设，首先用作业台车将单幅无纺布固定到预定位置，然后用专用射钉将无纺布固定在喷射混凝土上。
专用热熔垫圈及射钉梅花形布置,拱部0.5m—0。
8m，边墙0。
8m—1m，底部1m—1.5m，并左右上下成行固定，基面凸凹较大处应增加固定点,使无纺布与基面密贴.无纺布与喷射混凝土表面密贴,铺设平顺、无隆起、无褶皱，无纺布搭接宽度不不小于5cm.2。
排水工程技术交底
排水工程技术交底一、背景介绍排水工程是指为了有效处理和排除雨水、废水等，保证城市道路、建造物等区域的排水畅通而进行的工程建设。
技术交底是指工程施工过程中，施工单位向施工人员详细介绍工程的施工要求、技术规范、注意事项等的过程。
本文将详细介绍排水工程技术交底的内容。
二、技术交底内容1. 工程概述排水工程的目的是为了保证城市道路、建造物等区域的排水畅通，避免积水等问题。
本工程的主要任务是对某市区的排水管网进行改造和扩建，以提高排水能力。
2. 工程范围本工程的范围包括：市区内的主干道、次干道、小区道路等区域的排水管网改造和扩建。
3. 工程要求(1) 排水管网的设计应符合相关标准和规范要求，确保排水能力满足设计要求。
(2) 施工过程中要严格控制噪音、粉尘等污染物的排放，保护环境。
(3) 施工期间要确保交通畅通，采取合理的交通管理措施。
(4) 施工过程中要注意施工安全，严格遵守相关安全操作规程。
4. 工程进度安排(1) 工程的整体进度安排如下：- 前期准备工作：包括方案设计、材料采购等。
- 施工准备工作：包括现场勘测、设备调试等。
- 施工阶段：按照工程划分为若干个施工单元，分别进行施工。
- 竣工验收：对工程进行全面检查和测试，确保达到设计要求。
(2) 每一个施工单元的具体工期安排应根据实际情况进行调整。
5. 施工流程(1) 施工前的准备工作：- 确认施工图纸和设计要求。
- 准备所需材料和设备。
- 组织相关人员进行技术培训。
(2) 施工过程中的关键工序：- 开挖：根据设计要求进行地面和地下的开挖工作。
- 安装：按照设计图纸进行管道的安装和连接。
- 测试：对安装完成的管道进行压力测试，确保无渗漏。
- 回填：将开挖的土方回填到挖掘区域，确保地面平整。
(3) 施工后的收尾工作：- 清理施工现场，保持环境整洁。
- 编制施工记录和验收报告。
6. 质量控制要求(1) 施工过程中要严格按照设计要求进行施工，确保施工质量。
高铁客专隧道防排水施工技术交底
隧道防排水施工技术交底一、隧道防排水原那么及目的隧道工程防排水施工，按照“防、排、堵、截相结合，因地制宜，综合治理〞的原那么，采取切实可靠的施工措施，到达防水可靠、排水通畅、经济合理的目的。
二、洞口防排水1、天沟、截水沟等的走向结合地形条件选择对地面植被破坏最小、排水畅通的方案，并结合永久排水系统先行修建。
2、施工期间，对隧道周围的地表水采取有效的截水、排水、挡水和防洪措施，防止地表水流入隧道内。
3、隧道、明挖施工段与辅助坑道等排水系统与洞外排水系统的连接须保证水流通畅、有效，并应防止破坏地表环境。
4、地表排水须防止地表径流对边坡、仰坡、结构根底的冲刷和淘蚀，保证洞门结构或相邻构筑物的稳定、平安。
1、洞口段须有完整良好的排水系统，以确保边仰坡及隧道的平安。
洞口有沟、渠通过时，采取引排和防渗、防冲淤措施，且洞门顶部设截水天沟，以形成完善的防排水系统。
天沟设在距边、仰坡开挖边缘以外不小于5m，其坡度根据地形设置，但不得小于3‰，以免淤积，将地表汇水引入路基段截水沟或自然沟，严禁将地表水引入路基侧沟，禁止顺坡散流，冲刷，危害线路及农田房舍。
2、洞门内外水沟按出洞后为下坡的双侧水沟布置，假设出洞后为上坡，那么在距离洞口2m处设一道截水沟，且洞外水沟采用2‰的反坡排水，以防止洞外水流入洞内。
3、端墙顶水沟的排水孔孔径为40cm，也可采用净空尺寸为40×40cm的方形断面。
4、端墙背后设置排水管网，管网采用外包土工布的打孔波纹管，横向采用HDP50单壁打孔波纹管，竖向采用HDPE107/93双壁打孔波纹管。
排水沟在路基面高度处采用φ100PVC 管排入侧沟；端墙后排水管要求设中孔，在土体中挖槽埋设，横竖排水管采用接头连接，外包土工布(每平米重量不小于400g)，然后浇筑端墙结构混凝土；端墙后横向排水管以不小于3%的坡度倾向竖向排水管。
5、挡翼墙身在路基面处及以上局部设置φ100PVC塑料排水管泄水孔，间隔2m梅花型布设。
仰拱防排水施工技术交底
仰拱防排水施工技术交底书
编号：LQSD-ZD-017
隧道排水盲管布置示意图
边墙φ80纵向盲管采用防水板反包工艺，用PE板窄条固定，5cm长水泥钉锚固在喷层面上，锚固间距50cm，提前在初支上将盲管位置进行标示，穿防水板部位应采用专用弯头连接。
为避免环向盲管、纵向盲管安装过程中位置发生冲突，对环、纵向盲管进行明确定位，纵向盲管管口距离衬砌两端施工缝距离为0.4m；环向盲管每版衬砌（9m）设置一道，管口距离衬砌两端施工缝距离为2.5m。
纵、环向盲管进水管穿透防水板采用在防水板上打孔方式，管件与防水板接缝处使用马鞍形橡胶垫圈和结构胶密封，保证接口缝隙处密封紧实。
3.5 泄水孔施工
隧道两侧边墙设泄水孔，纵向间距4m，深入基岩不小于0.5m（黄土地段不深入基岩内），孔内设内径80mm DG盲管（穿越衬砌段采用无孔盲管），基岩端盲管末端采用无纺布包裹，防止泥沙或其他杂物进入管道造成堵塞，管壁与泄水孔之间空隙采用快干水泥填堵。
边墙泄水孔自内轨顶面向下50cm设置，横坡为2%。
3.6 施工缝防水构造
3.6.1 边墙环向施工缝防水
衬砌边墙环向施工缝位置处设置背贴止水带和中埋橡胶止水带（宽350mm，厚8mm），背贴止水带与防水板密贴，在施工缝位置居中埋设（两侧各17.5cm），中埋橡胶止水带设置在衬砌混凝土内中部位置（D/2，且＞20cm，D=衬砌厚度）。
3.6.2 边墙纵向施工缝防水
衬砌边墙纵向施工缝位置处设置背贴止水带和中埋钢边橡胶止水带（宽350mm，
注：交底前交底人与接底人充分对接无异议后，由现场技术负责人组织交底会议并形成影像资料和签字后，方可实施。
交底签到表。
道路排水安全技术交底模板
一、工程概况1. 工程名称：________________________2. 施工单位：________________________3. 建设单位：________________________4. 施工地点：________________________5. 施工期限：________________________二、安全技术交底内容1. 安全生产方针：坚持“安全第一、预防为主、综合治理”的方针，确保施工现场安全文明施工。
2. 安全管理制度：建立健全安全生产责任制，实行全员安全生产责任制，确保施工现场安全管理到位。
3. 施工现场安全措施：（1）施工现场设置明显的安全警示标志，包括：警示牌、安全通道、安全警戒线等。
（2）施工现场应设置安全防护设施，如：防护栏、防护网、防护罩等。
（3）施工现场应配备必要的安全防护用品，如：安全帽、安全带、防尘口罩等。
4. 施工过程安全措施：（1）施工人员应严格按照操作规程进行施工，不得违章作业。
（2）施工现场应保持整洁，及时清理施工垃圾，防止滑倒、摔伤等事故发生。
（3）施工现场应合理布置施工区域，确保施工区域与其他区域的安全距离。
5. 道路排水施工安全措施：（1）施工前，对排水沟、雨水井等排水设施进行检查，确保其完好。
（2）施工过程中，注意排水沟、雨水井等设施的防护，防止人员跌入。
（3）施工过程中，确保排水沟、雨水井等设施的排水畅通，防止积水。
（4）施工过程中，对施工区域进行围挡，防止无关人员进入施工区域。
（5）施工过程中，对施工现场进行巡查，及时发现并消除安全隐患。
6. 施工现场急救措施：（1）施工现场应配备急救箱，并定期检查急救药品的有效期。
（2）施工人员应掌握基本的急救知识，如：心肺复苏、止血、包扎等。
（3）施工现场发生意外事故时，应立即组织人员进行救治，并拨打急救电话。
7. 施工现场环境保护措施：（1）施工现场应合理堆放施工材料，防止污染环境。
隧道防排水技术交底
沪昆客运专线工程技术交底书工程名称：新建铁路长沙至昆明客运专线施工合同段：CKGZTJ-5 编号：单位工程名称隧道分部工程名称防水和排水分项工程名称/施工单位第十三架子队里程DK614+310～DK615+063交底日期2012/3/9交底地点第十三架子队会议室1.工艺流程2.1结构防排水施工结构防排水施工工艺流程见图2.12.2排水盲管施工排水盲管施工工艺流程：钻孔定位安装锚栓捆绑盲管盲管纵向环向连接。
2.3环向排水盲管施作方法隧道拱墙设直径50mm软式透水管环向盲管，环向盲管每隔12m设置，并在水沟外侧留泄水孔，并直接弯入侧槽沟。
2.4纵向排水盲管施作方法纵向排水盲管沿纵向布设于左、右墙角水沟底上方，为两条直径为150mm的软式透水管盲管。
纵向排水盲管按设计规定划线，以使盲管位置准确合理，盲管安设的坡度与线路坡度一致。
排水管采用钻孔定位，定位孔间距在30cm～50cm。
将膨胀锚栓打入定位孔或将锚固剂将钢筋头预埋在定位孔中，固定钉安在盲管的两端。
用无纺布包住盲管，用扎丝捆好，用卡子卡住盲管，然后固定在膨胀螺栓上。
纵向φ150排水管上方采用无砂混凝土作为排水体，下侧由防水板包裹。
2.5排水盲管施工控制要点①纵向贯通排水盲沟安装应按设计规定划线，以使盲管位置准确合理，划线时注意盲管尽可能走基面的低凹处和有出水点的地方。
②盲管与支护的间距不得大于5cm，盲管与支护脱开的最大长度不得大于110cm。
③集中出水点沿水源方向钻孔，然后将单根集中引水盲管插入其中，并用速凝砂浆将周围封堵，以使地下水从管中集中引出。
④盲管上接头用无纺布的渗水材料包裹，防止混凝土或杂物进入堵塞管道。
2.1 隧道结构防排水施工工艺流程图YY检查净空及初期支护表面情况割除外露超长的钢筋、锚杆，修整凹凸不平的表面以及渗漏水处理原材料检验和试验灌注混凝土拆模养生 铺设防水板隐蔽检查安装环、纵向透水盲管和盲沟NNY安装施工缝止水带N隐蔽检查Y衬砌台车定位充气及隐蔽检查2.7 防水板施工防水板施工采用无钉铺设工艺，其施工工艺流程见下图2.7防水板施工 2.7.1施工准备⑪洞外准备：检验防水板质量，用铅笔划焊接线及拱顶分中线，按每循环设计长度截取，对称卷起备用。
人防排水管道技术交底
项目专业技术负责人：
交底人：
接受人：
山东省建设工程质量监督总站监制 22
人防排水管道技术交底(总 1 页)
--本页仅作为文档封面，使用时请直接删除即可---内页可以根据需求调整合适字体及大小--
人防排水管道预埋技术交底记录
工程名 称
分项工程名 称
交底内容：
人防排水管道预埋
施工单位 中国建、筏板内预埋人防排水管道为机制铸铁排水管，橡胶圈柔性接口连接。 2、根据图纸尺寸并结合实际情况确定管道位置及长度，进行铸铁管预制加工。 3、施工条件具备时，将预制加工的管段运至安装部位按照图中坡度进行安装。 3、核对校正排水管道的位置及坡度，筏板内人防排水横管坡度为。 4、安装完成后对管口及防爆地漏进行封堵保护，必须封堵严密防止混凝土进入后堵塞 管道或地漏。 5、排水管道敷设底板钢筋中时应用钢筋混凝土包裹以加强管道强度,浇铸时严禁移位。 6、埋地排水管隐蔽前必须进行灌水试验。 7、土建劳务浇筑混凝土前你方必须指派专人到现场复检，确认排水管道及地漏的位置 及标高，并注意土建承台、筏板的支模高度，防止混凝土浇筑高度超过预埋管道管口高 度造成管道被封堵的问题。 8、地漏高度：地漏安装完成后地漏上沿高出现浇混凝土底板高度控制在 5cm 左右但不 得大于 5cm。（现浇混凝土底板上有 5cm-10cm 的地面做法）
排水工程技术交底
排水工程技术交底一、任务背景排水工程是指为了防止水涝、保护人民生命财产安全以及城市基础设施的正常运行而进行的工程建设。
排水工程技术交底是在工程施工前，由施工单位向施工人员详细介绍工程的技术要求、施工流程、安全注意事项等，以确保施工人员能够正确理解和掌握相关工作内容，提高施工质量和效率。
二、技术交底内容1. 工程概述排水工程的目的是解决城市内涝问题，确保城市排水系统的正常运行。
本工程涉及到的排水设施包括雨水管道、排水井、泵站等。
工程的总体目标是使城市的排水系统能够在任何情况下都能有效排水，确保城市的正常运行。
2. 施工流程2.1 前期准备在施工前，需要对施工现场进行勘察，确定排水设施的位置和布局。
同时，还需要了解施工现场的地质条件和地下管线的情况，以便进行合理的设计和施工安排。
2.2 施工准备施工前需要准备好所需的材料和设备，包括雨水管道、排水井、泵站等。
同时，还需要制定详细的施工计划，确保施工过程中的协调和顺利进行。
2.3 施工过程施工过程中，需要按照设计图纸进行施工，确保排水设施的正确安装和连接。
同时，还需要进行施工现场的管理和协调，确保施工的安全和质量。
2.4 完工验收施工完成后，需要进行工程的验收，确保排水设施的质量和功能达到设计要求。
同时，还需要进行相关的文件和档案的整理和归档工作。
3. 技术要求3.1 设计要求排水工程的设计要符合国家和地方相关的技术规范和标准，确保工程的安全和可靠性。
设计要充分考虑地质条件、地下管线、排水量等因素，合理确定排水设施的位置和布局。
3.2 施工要求施工过程中，需要按照设计要求进行施工，确保排水设施的正确安装和连接。
同时，还需要注意施工现场的安全和卫生，确保施工人员的人身安全。
3.3 质量要求工程的质量要求应符合设计要求和施工规范，确保排水设施的功能和使用寿命。
质量控制应包括材料的选择、施工工艺的控制、施工现场的管理等方面。
3.4 安全要求施工过程中，需要严格按照像关的安全规范和标准进行操作，确保施工人员的人身安全。
防护、排水工程安全技术交底
防护、排水工程安全技术交底1. 前言防护、排水工程是保障建筑物和人员安全的重要工程，涉及到建筑物的结构、水利工程以及环境保护等多个方面。
本文将从技术层面对防护、排水工程的安全进行介绍和交底，以确保工地上的工人和环境都得到有效的保护。
2. 防护工程防护工程主要是为了保护工地上的工人和周围环境不受建筑物施工过程中的噪声、振动和粉尘等危害，同时还要保证工人在高处作业时的安全。
2.1 噪声控制在防护工程中，噪声控制是一个重要的环节。
为了避免施工期间的噪声对周围居民造成不必要的干扰，我们需要采用一些有效的控制措施。
首先，在施工开始前需要进行环境噪声的测量，以确定当前环境下的噪声水平，并在此基础上合理地设置施工工地的边界。
其次，对于大型设备和机械的作业，应采用隔音措施，如噪声屏障、隔音箱等。
此外，对于施工中的人员和音乐等可以产生噪声的因素，也需要进行相应的控制。
2.2 振动控制在防护工程中，振动控制也是一个重要的环节。
在施工期间使用大型机械设备、深基坑、挖掘和钻孔等操作都可能会对周围环境产生振动影响。
为了减小振动的影响，可以采用一些有效的振动控制措施，如使用隔振垫、隔振板、减振支架等。
同时，对于周围环境敏感的建筑物、管道等结构需要进行特别关注，以避免对其造成破坏。
2.3 粉尘控制在施工期间，由于钻孔、研磨、挖掘等操作都会产生粉尘，对周围的环境和工人的身体健康造成不利影响。
因此，需要采取一系列有效的粉尘控制措施，如喷水降尘、挂布防尘、覆盖物、装置抽风装置等。
2.4 安全防护在高空作业时，工人面临摔落等危险，因此需要提供一些安全防护设备，如安全带、安全网、安全钩等。
此外，对于易碎或易爆物品需要进行特殊处理，以避免造成人员和环境的危害。
3. 排水工程排水工程主要是为了保证建筑物表面的水能够迅速有效地排出，不使它累积在建筑物结构中，从而避免水重压裂建筑物。
防止因雨水滞留造成的建筑物和人员的危害，同时还要防止水污染环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中交第一公路工程局有限公司CHINA FIRST HIGHWA Y ENGINEERING CO.,L TD. 新建沪昆铁路客运专线长沙至昆明段（贵州）CKGZTJ-4标隧道防排水施工技术交底工点名称：阿那溪隧道架子队名称：隧道架子三队等级：三级中交第一公路工程局有限公司沪昆客专贵州段工程指挥部二工区中交一公局沪昆客专贵州段工程指挥部二工区技术交底阿那溪隧道防排水施工技术交底1. 隧道防排水原则隧道防排水设计应遵循"防、堵、截、排相结合，因地制宜、综合治理、保护环境"的原则，采取切实可靠的措施，达到防水可靠、排水畅通、经济合理的目的。
对水资源保护有严格要求的隧道，防排水应采取"以堵为主、限量排放"的原则。
2. 隧道洞内防、排水2.1隧道洞内排水时速350公里双线隧道一般洞内设置双侧排水沟加中心水沟，衬砌背后设置环向、纵向盲沟，将衬砌外地下水引入洞内侧沟，经侧沟的汇集和沉淀后再由侧沟和中心沟排出洞外。
排水示意图见：“图2.1-1 双线隧道防图2.1-1 双线隧道防排水系统断面示意图2.1 排水盲沟施工洞内排水盲沟主要包括环向排水盲沟（D=50mm）、纵向集水盲沟（D=150mm）、横向排水管（D=150mm），三者通过变径三通连为一体，形成完整的排水系统。
2.1.1 环向排水盲沟施作方法在隧道初期支护与防水板间设透水环向盲沟，在泄水孔标高处通过变径三通与纵向盲沟相连通。
环向盲沟间距按照设计、规范要求进行布设，在水量较大地段适当加密。
环向盲沟采用在预安装位置打孔装入小木楔铅丝绑扎固定，环向盲沟布置见：“图2.1.1-1盲沟安装示意图”。
图2.1.1-1盲沟安装示意图2.1.2 纵向排水盲沟施作方法纵向排水盲沟的设置及坡度应按照设计要求安设。
并与环向、横向盲沟连成一体，形成一个完整的排水系统。
沿线钻孔，定位孔间距在30cm～50cm。
将膨胀锚栓打入定位孔或用锚固剂将钢筋头预埋在定位孔中，固定钉安在盲沟的两侧。
用无纺布包住盲沟，用扎丝捆好；用卡子卡住盲沟，然后固定在膨胀螺栓上。
用三通将环、纵向排水盲沟连接固定，环、纵向排水盲沟连接见：“图2.1.2-1环、纵向排水盲沟连接示意图”。
图2.1.2-1环、纵向排水盲沟连接示意图2.1.3横向排水盲沟的安装横向排水盲沟是连接纵向排水盲沟与侧沟或中央排水管（沟）的水力通道，采用硬质塑料管，其设置应符合设计要求，施工中先在纵向排水盲沟上预留拼接，然后在仰拱及填充混凝土施工前接长至中央排水管（沟），具体见：“图2.1.3-1纵环向盲沟示意图”。
图2.1.3-1纵环向盲沟示意图2.1.4 排水盲沟的施工质量要求1、盲沟材料质量、直径、透水孔的大小、间距应满足设计要求。
2、盲沟应尽量与初期支护混凝土壁密贴。
3、盲内无泥砂等杂物堵塞，泄水孔通畅。
4、三通管留设位置准确，接头牢固。
3. 隧道防水施工3.1防排水总体设计参数及措施隧道二次衬砌采用防水混凝土，其抗渗等级不低于P10；暗作衬砌初期支护与二次衬砌之间拱部及边墙部位铺设防水板加无纺布防水，明洞及洞口斜切段拱墙衬砌外缘均采用2cm厚聚合物防水水泥砂浆抹面，其中需回填的明洞段拱墙仍设置无纺布及防水板，并在回填表面设粘土隔水层；隧道衬砌纵向施工缝采用中埋式钢边橡胶止水带+遇水膨胀止水条进行防水处理；隧道衬砌拱墙环向施工缝采用外贴式橡胶止水带+中埋式橡胶止水带进行防水处理；仰拱及底板环向施工缝采用中埋式止橡胶水带+外贴式橡胶止水带进行防水处理；沟槽分段施工接头处于水沟周边设一道遇水膨胀止水条进行防水处理。
变形缝采用外贴式橡胶止水带＋中埋式钢边橡胶止水带＋嵌缝材料进行防水处理；二次衬砌拱部预留充填注浆孔，待混凝土达到设计强度后进行充填注浆；充填注浆完成后将注浆孔凿毛成倒圆锥形，使用膨胀砂浆、微膨胀混凝土封闭注浆孔，并在衬砌表面作碳纤维布封闭等措施进行处理。
3.2 防水施工工序隧道结构防排水施工作业是在隧道初期支护完成，且隧道净空经检查满足设计要求后进行的有关结构防排水施工作业，主要包括基面检查处理、排水盲管安装、防水板铺设、止水带安装、混凝土灌注等工序，其施工流程见：“图3.2-1 隧道结构防排水施工工序图”。
修补 隐蔽检查 环向施工缝止水带安装 合格 拆模养生结 束 灌注二次衬砌混凝土混凝土试验拌和 不合格不合格 排水盲管及止水带 材料检验和试验 基面检查处理 水平施工缝止水带安装 环、纵向排水盲管安装 隐蔽检查 衬砌台车定位 不合格 合格 防水板铺挂 防水板原材料检验和试验图3.2-1隧道结构防排水施工工序图3.3 防水施工3.3.1衬砌混凝土施工混凝土抗渗等级不低于P10；迎水面钢筋保护层厚度不应小于50mm （Ⅱ级围岩衬砌底板钢筋迎水面钢筋保护层厚度不应小于40mm ）；裂缝宽度不得大于0.2mm ，并不得贯通；钢筋混凝土的配筋，结合施工条件，在满足结构配筋要求的条件下，为控制裂缝，宜采用较细的钢筋和较小的钢筋间距。
3.3.2防水板、无纺布施工隧道初期支护与二次衬砌间拱墙部位铺设防水板和无纺布。
1、防水板、无纺布材料选择本工程防水板、无纺布按照设计要求选择如下：“表3.3.2-1防水板、无纺布参数表”。
表3.3.2-1防水板、无纺布参数表2、施工台车防水板、无纺布施工台车采用简易的自制台车，见：“图3.3.2-1自制简易防水板铺挂台车示意图”。
图3.3.2-1自制简易防水板铺挂台车示意图3、无纺布施工（1）基面应平整牢靠、清洁干燥、无锐物，基层平整度应符合以下要求：D/L≤1/10，见：“图3.3.2-2基层平整度要求示意图”。
说明：D-初期支护基层相邻两凸面凹进去的深度；L-初期支护基层相邻两凸面之间的距离。
图3.3.2-2基层平整度要求示意图（2）基面不得有钢筋、突出的管件等尖锐突出物。
若有应进行割除，并在割除部位用水泥砂浆抹成圆曲面，以免扎破防水板。
施工处理顺序见：（3）当有钢管（锚杆）突出时，按：“图3.3.2-3 喷射混凝土表面钢管（锚杆）突出物处理顺序图”所示施工顺序处理。
（4）无纺布采用暗钉圈固定，见：“图3.3.2-4无纺布铺设图”；固定点间距：一般拱部0.5~0.8m，边墙0.8~1.0m，呈梅花型排列，并左右上下成行固定。
图3.3.2-4 无纺布铺设示意图（3）无纺布与喷砼表面密贴，铺设应平顺、无隆起、无褶皱（4）无纺布搭接宽度不小于50mm。
4、防水板施工（1）防水板必须在初期支护基本稳定并验收后进行铺设。
拱墙范围设置防水板时防水板应铺设至测沟底以上30cm处。
（2）防水板与无纺布分开铺设，防水板焊接在固定无纺布的专用热熔衬垫上，施工方法见“图3.3.2-5 防水板加无纺布铺设示意图”。
图3.3.2-5 防水板加无纺布铺设示意图（3）防水板固定时应注意合理地确定其松弛度，并留出一定的富裕量，不得出现拉的过紧或出现鼓包现象，铺设好的防水板应该与基面凹凸起伏一致，保持自然。
（4）防水板之间接缝采用双焊缝进行热熔焊接，搭接宽度不小于15cm；防水板的接缝与衬砌施工缝错开1.0～2.0m，防水板焊接见：“图3.3.2-6 防水板焊接示意图”。
图3.3.2-6 防水板焊接示意图（5）防水板焊接质量检查①检查要求每一浇筑段环向检查1条焊缝，纵向检查2条焊缝②焊缝检查方法焊缝密实性采用充气法检查：用5号注射针与压力表相接，用打气筒充气检查时孔会鼓起来，当压力表达到0.25Mpa时，停止充气，保持压力时间不少于15分钟，如果压力下降不超过10%，说明焊缝质量良好，如压力下降，证明未焊好，用肥皂水涂在焊缝上，产生气泡的地方为焊接欠佳处，需重新焊接或补焊。
③施工注意事项a.拱部和侧墙，绑扎钢筋时，不得破坏防水板；不得穿带钉子的鞋在防水层上走动。
b.灌注二次衬砌模筑砼时，振捣棒不得接触防水层，以免破坏防水层，振捣棒引起的对防水层破坏不易被发现，也无法修补，故二次衬砌模筑砼施工时应特别注意。
c.防水板质量检查必须有专人负责，分段分块认真检查。
发现破损，应做出明显的记号，经修补后进行复查检查。
d．补丁不得过小，离破损孔边沿不得小于7cm；补丁要裁成圆角；防水板如有小孔洞破坏，则应用剪刀取小块防水板，铺设于破坏处用压焊器进行焊补，如破坏面积较大，则用比破坏面积大的防水板用电烙铁或塑料热风焊枪沿其周边焊接，对于焊补防水板缝采用放大镜肉眼检查。
3.4 施工缝与变形缝施工施工缝、沉降缝使用的止水带和止水条设计参数见：“表3.4-1止水带和止水条设计参数表”。
表3.4-1止水带和止水条设计参数表3.4.1 施工缝施工1、隧道施工缝主要有纵向施工缝、拱墙环向施工缝和仰拱（底板）环向施工缝三种。
（1）隧道衬砌纵向施工缝采用中埋式钢边橡胶止水带+遇水膨胀止水条进行防水处理，施工布置见：“图3.4.1-1纵向施工缝防水结构示意图”。
图3.4.1-1纵向施工缝防水结构示意图（2）隧道衬砌拱墙环向施工缝采用中埋式橡胶止水带+外贴式橡胶止水带进行防水处理，施工布置见：“图3.4.1-2纵向施工缝防水结构示意图”。
图3.4.1-2纵向施工缝防水结构示意图（3）仰拱及底板环向施工缝采用中埋式止橡胶水带+外贴式橡胶止水带进行防水处理，施工布置见：“图3.4.1-3纵向施工缝防水结构示意图”。
图3.4.1-3纵向施工缝防水结构示意图2、施工缝施工要求（1）中埋式止水带埋设位置宜按衬砌厚度的一半确定，其安装的径向位置，较设计允许偏差为±5cm。
（2）拱墙部分外贴式橡胶止水带可通过与防水板焊接定位，仰拱及底板部位外贴止水带在施作喷混凝土或找平层后通过端头模板压住其中心来定位。
（3）遇水膨胀止水胶要求挤出断面15×8mm（宽×高），施工后应确认混凝土基面和止水胶间无缝隙，连续均匀地敷设在基面上。
3.4.2 变形缝施工变形缝主要设置在两种不同衬砌交替处，本单位工程变形缝有：等厚度衬砌变形缝、不等厚度衬砌变形缝和明暗衬砌相连处变形缝三种。
1、变形缝施工（1）等厚度衬砌变形缝施工等厚度衬砌变形缝采用外贴式橡胶止水带＋中埋式钢边橡胶止水带＋2cm～3cm嵌缝材料（双组份聚硫密封胶）进行防水处理，施工布置见：“图3.4.2-1等厚度衬砌变形缝防水构造图”。
图3.4.2-1等厚度衬砌变形缝防水构造图（2）不等厚度衬砌变形缝施工不等厚度衬砌变形缝采用外贴式橡胶止水带＋中埋式钢边橡胶止水带＋2cm～3cm嵌缝材料（双组份聚硫密封胶）进行防水处理，施工布置见：“图3.4.2-2 不等厚度衬砌变形缝防水构造图”。
图3.4.2-2 不等厚度衬砌变形缝防水构造图（3）明暗衬砌连接处变形缝施工明暗衬砌连接处变形缝采用外贴式橡胶止水带＋中埋式钢边橡胶止水带＋2cm～3cm嵌缝材料（双组份聚硫密封胶）进行防水处理，施工布置见：“图3.4.2-3明暗衬砌连接处衬砌变形缝防水构造图”。
