微电子工艺——光刻技术
– Step 3A 曝光后烘焙 : • g line, i line，减小驻波效应。 • DUV, 是光敏产酸物与聚合物链反应完成曝光过程的关键 工艺。 – Step 3B 湿化学显影: 溶解曝光区的光刻胶 – Step 3C DI 水漂洗: 结束显影 – Step 3D 显影检查: 对准校验和各种缺陷. • 返工: 如果确定有缺陷和其他问题 ，晶片并不需要废弃， 可以去除光刻胶,再重做。这个工艺对晶片几乎没有损害. – Step 3E 后烘（坚膜）: • 目的：去除显影后胶层内残留的溶剂，使胶膜坚固，同时 提高粘附力和抗蚀。 • 烘烤条件100～140℃，10～30min。
field oxide
oxide silicon substrate silicon substrate
oxide
工艺中的问题
• 涂胶可能出现的缺陷:
缺陷 针孔 云状膜 涂胶不平 原因 污染 超湿度 注口不准, 光刻胶不充分
太厚/薄
“彗星”
旋涂速度不合适, 光刻胶黏度（老 化）， 湿气改变
滴胶时的带进气泡或者微粒粒子*
PHOTOMASK
Mask Feature Size
Printed Feature Size
PHOTORESIST
SILICON SUBSTRATE
光刻中常见问题与解决方法
一、表面反射 穿过光刻胶的光会从硅片表面反射出来，从而改变光刻胶 吸收的光能，特别是硅片表面的金属层会反射较多的光。 硅片表面倾斜的台阶侧面会将光反射到非曝光区。
• 驻波效应 • 当用单色光进行曝光时，入射光会在
光刻胶与衬底的界面上反射。由于入 射光与反射光是相干光，在界面处又 存在180度的相移，在光刻胶内相长与 相消变形成驻波。 • 波节位置：Zmin=Nλ/2n
微电子加工基础工艺总结
1、分立器件和集成电路区别分立元件：每个芯片只具有一种器件；集成电路：每个芯片具有各种元件。
2、平面工艺特点平面工艺是由Hoerni于1960年提出。
在这项技术中，整个半导体表面先形成一层氧化层，再借助平板印刷技术，通过刻蚀去除某些氧化层，从而形成一种窗口。
P-N结形成办法：①合金结办法A、接触加热：将一种p型小球放在一种n型半导体上，加热到小球熔融。
B、冷却：p型小球以合金形式掺入半导体底片，冷却后，小球下面形成一种再分布结晶区，这样就得到了一种pn结。
合金结缺陷：不能精确控制pn结位置。
②生长结办法半导体单晶是由掺有某种杂质（例如P型）半导体熔液中生长出来。
生长结缺陷：不适当大批量生产。
扩散结形成方式与合金结相似点：表面表露在高浓度相反类型杂质源之中与合金结区别点：不发生相变，杂质靠固态扩散进入半导体晶体内部扩散结长处扩散结结深可以精准控制。
平面工艺制作二极管基本流程：衬底制备——氧化——一次光刻（刻扩散窗口）——硼预沉积——硼再沉积——二次光刻（刻引线孔）——蒸铝——三次光刻（反刻铝电极）——P-N结特性测试3、微电子工艺特点高技术含量设备先进、技术先进。
高精度光刻图形最小线条尺寸在亚微米量级，制备介质薄膜厚度也在纳米量级，而精度更在上述尺度之上。
超纯指工艺材料方面，如衬底材料Si、Ge单晶纯度达11个9。
超净环境、操作者、工艺三个方面超净，如 VLSI在100级超净室10级超净台中制作。
大批量、低成本图形转移技术使之得以实现。
高温多数核心工艺是在高温下实现，如：热氧化、扩散、退火。
4、芯片制造四个阶段固态器件制造分为4个大阶段（粗线条）：①材料制备②晶体生长/晶圆准备③晶圆制造、芯片生成④封装晶圆制备：（1）获取多晶（2）晶体生长----制备出单晶，包括可以掺杂（元素掺杂和母金掺杂）（3）硅片制备----制备出空白硅片硅片制备工艺流程（从晶棒到空白硅片）：晶体准备（直径滚磨、晶体定向、导电类型检查和电阻率检查）→切片→研磨→化学机械抛光（CMP）→背解决→双面抛光→边沿倒角→抛光→检查→氧化或外延工艺→打包封装芯片制造基本工艺增层——光刻——掺杂——热解决5、high-k技术High—K技术是在集成电路上使用高介电常数材料技术，重要用于减少金属化物半导体（MOS）晶体管栅极泄漏电流问题。
光刻工艺步骤介绍
光刻工艺步骤介绍光刻工艺是半导体芯片制造中不可或缺的一步，其目的是将芯片设计图案转移到光刻胶上，然后通过化学腐蚀或蚀刻的方式将这些图案转移到芯片表层。
下面是一个光刻工艺的详细步骤介绍：1.准备工作：首先需要清洗芯片表面，以去除表面的杂质和污染物。
清洗可以使用化学溶液或离子束清洗仪等设备。
同时，需要准备好用于光刻的基板，这通常是由硅或其他半导体材料制成的。
2.底层涂覆：将光刻胶涂覆在基板表面，胶层的厚度通常在几微米到几十微米之间。
胶液通常是由聚合物和其他添加剂组成的，可以通过旋涂、喷涂或浸涂等方法进行涂覆。
3.烘烤和预烘烤：将涂覆好的光刻胶进行烘烤和预烘烤。
这一步的目的是除去胶液中的溶剂和挥发物，使胶层更加均匀和稳定。
烘烤的温度和时间可以根据不同的胶液和工艺要求来确定。
4.掩膜对位：将掩膜和基板进行对位。
掩膜是一个透明的玻璃或石英板，上面有芯片设计的图案。
对位过程可以通过显微镜或光刻机上的对位系统来进行。
5.曝光：将掩膜下的图案通过光源进行曝光。
光源通常是由紫外线灯或激光器组成的。
曝光时间和光照强度的选择是根据胶层的特性和所需的图案分辨率来确定的。
6.感光剂固化：曝光后，光刻胶中的感光剂会发生化学反应，使胶层中的暴露部分固化。
这一步被称为光刻胶的显影，可以通过浸泡在显影剂中或使用喷雾设备来进行。
7.显影：在光刻胶上进行显影，即移去显影剂无法固化的胶层。
显影的时间和温度可以根据胶层的特性和图案的要求来确定。
显影过程通常伴随着机械搅动或超声波搅拌，以帮助显影剂的渗透和清洗。
8.硬化：为了提高图案的耐久性和稳定性，可以对显影后的芯片进行硬化处理。
硬化可以通过烘烤、紫外线照射或热处理等方法来实现。
9.检查和修复：在完成光刻工艺后，需要对光刻图案进行检查。
如果发现图案存在缺陷或错误，可以使用激光修复系统或电子束工作站等设备进行修复。
10.后处理：最后，需要对光刻胶进行去除，以准备进行下一步的制造工艺。
去除光刻胶的方法可以采用化学溶剂、等离子体蚀刻或机械刮伤等。
光刻工艺步骤介绍
光刻工艺步骤介绍光刻工艺是一种重要的微电子制造技术，用于将电子芯片的图案转移至硅片上。
下面我将详细介绍光刻工艺的步骤。
第一步：准备硅片在光刻工艺开始之前，首先需要准备好硅片。
这包括清洗硅片表面以去除任何杂质，并在其表面形成一层薄的光刻胶。
光刻胶一般是由聚合物（如光刻胶），溶剂和添加剂组成的混合物。
第二步：涂覆光刻胶准备好的硅片放置在旋涂机上，然后将光刻胶涂覆在硅片表面。
旋涂机会以高速旋转硅片，使光刻胶均匀地覆盖在整个表面上。
涂覆的光刻胶会在硅片上形成一层均匀的薄膜。
第三步：预烘烤涂覆光刻胶后，硅片需要进行预烘烤。
预烘烤的目的是将光刻胶中的溶剂挥发掉，使光刻胶更加稳定。
预烘烤是在较低的温度下进行的，一般在90-100°C之间。
第四步：对准和曝光在对准和曝光步骤中，使用光刻机将芯片的图案转移到光刻胶层上。
首先，在光刻机的对准系统下，将硅片和图案的掩膜进行对准。
对准系统使用电子束或激光进行确切的对准。
一旦对准完成，光刻机会使用紫外线光源照射光刻胶。
光刻胶的激发使其发生化学反应，形成了曝光图案。
第五步：后烘烤曝光完成后，硅片需要进行后烘烤。
后烘烤的目的是将光刻胶中的曝光图案进行固化，并增强其耐久性。
后烘烤的温度和时间会根据光刻胶的类型和用途而有所不同。
第六步：显影显影是将曝光图案从光刻胶中暴露出来的步骤。
使用化学溶液将未曝光的光刻胶部分溶解掉，只留下曝光图案。
这一步骤在洗涤机中进行，确保均匀地清洗掉不需要的光刻胶部分。
第七步：清洗显影完成后，硅片需要通过化学溶液进行清洗，以去除任何剩余的光刻胶和杂质。
清洗过程往往需要使用多种溶液和机械清洗的步骤，以确保硅片表面干净。
第八步：测量和检验最后一步是对光刻结果进行测量和检验。
使用显微镜、扫描电子显微镜（SEM）等设备，检查光刻图案是否与设计要求相符。
测量和检验可以帮助确认制造过程中的任何错误或缺陷，以便及时进行修正。

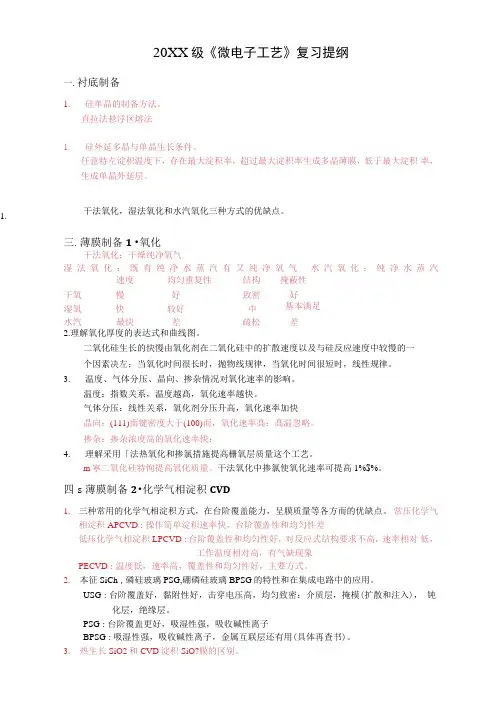

微电子工艺复习重点
1.干法氧化，湿法氧化和水汽氧化三种方式的优缺点。
20XX级《微电子工艺》复习提纲一.衬底制备1.硅单晶的制备方法。
直拉法悬浮区熔法1.硅外延多晶与单晶生长条件。
任意特左淀积温度下，存在最大淀积率，超过最大淀积率生成多晶薄膜，低于最大淀积率，生成单晶外延层。
三.薄膜制备1 •氧化干法氧化：干燥纯净氧气湿法氧化：既有纯净水蒸汽有又纯净氧气水汽氧化：纯净水蒸汽速度均匀重复性结构掩蔽性干氧慢好致密好湿氧快较好中基本满足水汽最快差疏松差2.理解氧化厚度的表达式和曲线图。
二氧化硅生长的快慢由氧化剂在二氧化硅中的扩散速度以及与硅反应速度中较慢的一个因素决左；当氧化时间很长时，抛物线规律，当氧化时间很短时，线性规律。
3.温度、气体分压、晶向、掺杂情况对氧化速率的影响。
温度：指数关系，温度越髙，氧化速率越快。
气体分压：线性关系，氧化剂分压升高，氧化速率加快晶向：(111)面键密度大于(100)而，氧化速率髙：髙温忽略。
掺杂：掺杂浓度高的氧化速率快：4.理解采用「法热氧化和掺氯措施提高栅氧层质量这个工艺。
m寧二氧化硅特恂提高氧化质量。
干法氧化中掺氯使氧化速率可提高1%$%。
四s薄膜制备2•化学气相淀积CVD1.三种常用的化学气相淀积方式，在台阶覆盖能力，呈膜质量等各方而的优缺点。
常压化学气相淀积APCVD：操作简单淀积速率快，台阶覆盖性和均匀性差低压化学气相淀积LPCVD：台阶覆盖性和均匀性好，对反应式结构要求不高，速率相对低，工作温度相对高，有气缺现象PECVD：温度低，速率高，覆盖性和均匀性好，主要方式。
2.本征SiCh，磷硅玻璃PSG,硼磷硅玻璃BPSG的特性和在集成电路中的应用。
USG：台阶覆盖好，黏附性好，击穿电压高，均匀致密：介质层，掩模(扩散和注入)，钝化层，绝缘层。
PSG：台阶覆盖更好，吸湿性强，吸收碱性离子BPSG：吸湿性强，吸收碱性离子，金属互联层还有用(具体再查书)。
3.热生长SiO2和CVD淀积SiO?膜的区别。
