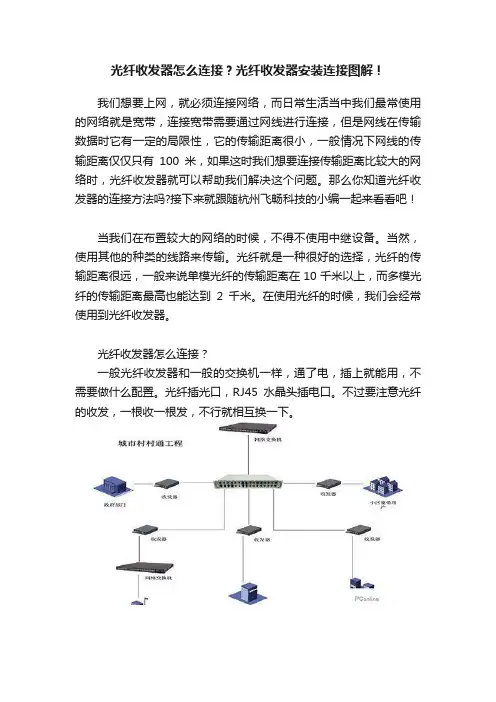

光纤收发器怎么连接？光纤收发器安装连接图解！
光纤收发器怎么连接？光纤收发器安装连接图解！我们想要上网，就必须连接网络，而日常生活当中我们最常使用的网络就是宽带，连接宽带需要通过网线进行连接，但是网线在传输数据时它有一定的局限性，它的传输距离很小，一般情况下网线的传输距离仅仅只有100米，如果这时我们想要连接传输距离比较大的网络时，光纤收发器就可以帮助我们解决这个问题。
那么你知道光纤收发器的连接方法吗?接下来就跟随杭州飞畅科技的小编一起来看看吧！当我们在布置较大的网络的时候，不得不使用中继设备。
当然，使用其他的种类的线路来传输。
光纤就是一种很好的选择，光纤的传输距离很远，一般来说单模光纤的传输距离在10千米以上，而多模光纤的传输距离最高也能达到2千米。
在使用光纤的时候，我们会经常使用到光纤收发器。
光纤收发器怎么连接？一般光纤收发器和一般的交换机一样，通了电，插上就能用，不需要做什么配置。
光纤插光口，RJ45水晶头插电口。
不过要注意光纤的收发，一根收一根发，不行就相互换一下。
光缆从室外进来，光缆要熔接在光缆盒里，也就是终端盒，光缆的熔接是门技术，需要把光缆剥开，用尾纤与光缆里的细纤维熔接，熔接好放在盒子里，这样我们尾纤就出来了，光纤出来的头接在ODF 上(一种架子，用耦合器连接)，架子的另一侧也是用尾纤(说是光纤跳线也可以，其实尾纤就是做光纤跳线用的)出来，接在光纤收发器上，光纤收发器出网线连接路由器-交换机-局域网-主机。
如果你想让自己使用的网络不再受到传输距离的限制，那就赶快来看看光纤收发器的连接方法吧，光纤收发器可以实现光信号和电信号的转换，通过光纤进行信号的转换，最后和一些设备连接，想要连接光纤收发器的朋友，赶快来看看光纤收发器的连接方法吧，相信通过以上的方法可以让你更好的上网。
好了，以上就是飞畅科技关于光纤收发器连接方法的相关详细介绍，相信你看过之后对此有了一定的了解。
MODEL3012系列光纤收发器引脚定义和接线指引
目录第一章.MODEL3012系列产品接线 (1)1.1光口引脚定义 (1)1.2光口接线 (1)1.3电口引脚定义（100M） (2)1.4电口接线（100M） (2)1.5电口引脚定义（1000M） (4)1.6电口接线（1000M） (4)第一章.MODEL3012系列产品接线1.1光口引脚定义光口IN光接收端OUT光发送端1.2光口接线100BaseFX光口100Base-FX全双工的单模或多模光纤接口，可选SC、ST、FC形式。
光纤接口需成对使用，OUT口为光发端，连接另一个远程交换机光接口的光收端IN；IN口为光收端，连接同一个远程交换机同一个光口的光发端OUT。
光纤接口支持掉线指示，可以有效提高网络运行的可靠性。
建议：为所用光纤的两端标上标签（如下图所示：A-A、B-B，另也可标：A1-A2、B1-B2），以便使用。
双纤接口连接方式单纤接口连接方式1.3电口引脚定义（100M）以太网接口：（10/100M）注：“TX±”为发送数据±，“RX±”为接收数据±，“—”为未用。
1.4电口接线（100M）直通线（MDI）：一端（T568B）：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕另一端（T568B）：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕引脚号MDI信号MDI-X信号1TX+RX+2TX-RX-3RX+TX+6RX-TX-4、5、7、8——18交叉线（MDI-X）：注：100M采用了1-3,2-6交换的方式，也就是一头使用T568A制作，另外一头使用T568B制作一端：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕1.5电口引脚定义（1000M ）RJ45端口支持MDI/MDI-X 自适应，在直通线（MDI ）中，管脚1、2、3、4、5、6、7、8对应连接；在交叉线（MDI-X ）：中，管脚1→3、2→6、3→1、6→2、4→7、5→8、7→4、8→5。
(完整word版)西门子S7-1200系列PLC全套接线,推荐文档
西门子S7-1200是一款紧凑型、模块化的PLC，可完成简单逻辑控制、高级逻辑控制、HMI 和网络通信等任务。
对于需要网络通信功能和单屏或多屏HMI的自动化系统，易于设计和实施。
具有支持小型运动控制系统、过程控制系统的高级应用功能。
SIMATIC S7-1200 具有用于进行计算和测量、闭环回路控制和运动控制的集成技术，是一个功能非常强大的系统，可以实现多种类型的自动化任务。
SIMATIC S7-1200 PLC 与新型 SIMATIC HMI Basic Panel 的完美匹配确保自动化任务特别高效、易于开发和调试1、S7-1200输入输出接线图CPU 1211C 接线图CPU 1211C AC/DC/继电器 (6ES7 211-1BE40-0XB0)① 24 VDC 传感器电源②对于漏型输入将负载连接到“-”端（如图示）；对于源型输入将负载连接到“+”端CPU 1211C DC/DC/继电器 (6ES7 211-1HE40-0XB0)① 24 VDC 传感器电源②对于漏型输入将负载连接到“-”端（如图示）；对于源型输入将负载连接到“+”端CPU 1211C DC/DC/DC (6ES7 211-1AE40-0XB0)① 24 VDC 传感器电源② 对于漏型输入将负载连接到“-”端（如图示）；对于源型输入将负载连接到“+”端 CPU 1212C 接线图CPU 1212C AC/DC/继电器 (6ES7 212-1BE40-0XB0)① 24 VDC 传感器电源② 对于漏型输入将负载连接到“-”端（如图示）；对于源型输入将负载连接到“+”端 CPU 1212C DC/DC/继电器 (6ES7 212-1HE40-0XB0)① 24 VDC 传感器电源② 对于漏型输入将负载连接到“-”端（如图示）；对于源型输入将负载连接到“+”端 CPU 1212C DC/DC/DC (6ES7 212-1AE40-0XB0)① 24 VDC 传感器电源② 对于漏型输入将负载连接到“-”端（如图示）；对于源型输入将负载连接到“+”端CPU 1214C 接线图CPU 1214C AC/DC/继电器 (6ES7 214-1BG40-0XB0)① 24 VDC 传感器电源② 对于漏型输入将负载连接到“-”端（如图示）；对于源型输入将负载连接到“+”端 CPU 1214C DC/DC/继电器 (6ES7 214-1HG40-0XB0① 24 VDC 传感器电源② 对于漏型输入将负载连接到“-”端（如图示）；对于源型输入将负载连接到“+”端 CPU 1214C DC/DC/DC (6ES7 214-1AG40-0XB0)① 24 VDC 传感器电源② 对于漏型输入将负载连接到“-”端（如图示）；对于源型输入将负载连接到“+”端 CPU 1215C 接线图CPU 1215C AC/DC/继电器 (6ES7 215-1BG40-0XB0)① 24 VDC 传感器电源② 对于漏型输入将负载连接到“-”端（如图示）；对于源型输入将负载连接到“+”端 CPU 1215C DC/DC/继电器 (6ES7 215-1HG40-0XB0)① 24 VDC 传感器电源② 对于漏型输入将负载连接到“-”端（如图示）；对于源型输入将负载连接到“+”端 CPU 1215C DC/DC/DC (6ES7 215-1AG40-0XB0)① 24 VDC 传感器电源② 对于漏型输入将负载连接到“-”端（如图示）；对于源型输入将负载连接到“+”端 CPU 1217C 接线图CPU 1217C DC/DC/DC (6ES7 217-1AG40-0XB0)① 24 VDC 传感器电源② 对于漏型输入将负载连接到“-”端（如图示）；对于源型输入将负载连接到“+”端 ③ 5V 差分信号输入④ 5V 差分信号输出常见问题1217C 的 5V 差分信号能不能当普通的DI/DO 点使用？答：不能。
MODEL3012系列光纤收发器引脚定义和接线指引
目录第一章.MODEL3012系列产品接线 (1)1.1光口引脚定义 (1)1.2光口接线 (1)1.3电口引脚定义（100M） (2)1.4电口接线（100M） (2)1.5电口引脚定义（1000M） (4)1.6电口接线（1000M） (4)第一章.MODEL3012系列产品接线1.1光口引脚定义光口IN光接收端OUT光发送端1.2光口接线100BaseFX光口100Base-FX全双工的单模或多模光纤接口，可选SC、ST、FC形式。
光纤接口需成对使用，OUT口为光发端，连接另一个远程交换机光接口的光收端IN；IN口为光收端，连接同一个远程交换机同一个光口的光发端OUT。
光纤接口支持掉线指示，可以有效提高网络运行的可靠性。
建议：为所用光纤的两端标上标签（如下图所示：A-A、B-B，另也可标：A1-A2、B1-B2），以便使用。
双纤接口连接方式单纤接口连接方式1.3电口引脚定义（100M）以太网接口：（10/100M）注：“TX±”为发送数据±，“RX±”为接收数据±，“—”为未用。
1.4电口接线（100M）直通线（MDI）：一端（T568B）：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕另一端（T568B）：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕引脚号MDI信号MDI-X信号1TX+RX+2TX-RX-3RX+TX+6RX-TX-4、5、7、8——18交叉线（MDI-X）：注：100M采用了1-3,2-6交换的方式，也就是一头使用T568A制作，另外一头使用T568B制作一端：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕1.5电口引脚定义（1000M ）RJ45端口支持MDI/MDI-X 自适应，在直通线（MDI ）中，管脚1、2、3、4、5、6、7、8对应连接；在交叉线（MDI-X ）：中，管脚1→3、2→6、3→1、6→2、4→7、5→8、7→4、8→5。
光纤收发器实际连接图(出自 光纤设备网)【范本模板】
收发器系统方案连接图
此方案芯数少可以考虑，因为冷接子是插口对接，衰减比较大三、光缆不容易铺设，采用无线网桥形式
深圳市光之联科技有限公司是领先光纤传输产品提供商（http://www.gz-link。
com/）
光之联致力于光纤通信;光纤监控领域的研究和应用，自主研发生产的sfp光模块；视频光端机；收发器等光传输设备。
广泛应用于平安城市、交通、教育、医疗、金融、电力、军队等行业；在深入理解行业用户需求的基础上进行持续创新，为用户提供专业的端到端行业光纤传输解决方案。
图解光缆终端盒、光纤收发器、尾纤、跳线等使用
图解光缆终端盒、光纤收发器、尾纤、跳线等使用图解：光缆、终端盒、尾纤的作用和接法在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？如图所示：连接关系：步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。
步骤2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。
步骤3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。
此时双绞线可接入网络设备的RJ-45口。
到此为止，便完成了光电信号的转换。
说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。
图解：光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤。
光缆终端盒内部结构，如图所示。
如图所示，接入的光缆可以有多芯，例如：一根4芯的光缆（光缆中有4根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4根尾纤，即往外引出4根跳线。
上图，只熔接了2根，也就往外引出了2根跳线。
如图所示，这是一根ST接头的单模（外皮是黄色）尾纤。
尾纤：一端有连接头，另一端是一根光缆纤芯的断头。
通过熔接，与其他光缆纤芯相连。
尾纤作用：主要是用于连接光纤两端的接头。
尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。
一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开，便成了尾纤。
尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。
跳线：跳纤两头都是活动接头。
起连接尾纤和设备作用。
光缆终端盒是在光缆敷设的终端保护光缆和尾纤熔接的盒子。
光纤耦合器是用于两条光纤或尾纤的活动连接通俗称为法兰盘。
光纤终端盒是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。
光纤收发器使用说明
双纤双向光纤收发器使用说明中性10/100M 多模系列中性10/100M 单模系列一．概述双纤双向光纤收发器是用来将以太网的电信号转换成光信号的光电信号转换器，它的特点是用一对(芯)光纤就可以同步进行光信号的发送和接收，由于信号是以光脉冲的形式在光千种传输信号所以其相对于铜导线有许多又优点：安全性，可靠性，传输速度，传输距离都非常适用于局域网，城域网组网。
中性10/100M多模系列和中性10/100M单模系列是10/100M自适应双纤双向光纤收发器，它完全符合IEEE802.3, IEEE802.3u,10BaseT,100BaseTX, 100Base-FX标准。
并已通过了信息产业部电信设备进网测试中性10/100M多模系列是多模百兆双纤收发器；中性10/100M单模系列是单模百兆双纤收发器。
双纤双向收发器有1个RJ45接口和1个SC单芯接口，分别用来连接双绞线和光纤。
单纤收发器有6个LED指示灯：POWER、TX100、FX100、FX Link/Act、TX Link/Act、Fdx。
二.规格与特性说明△：符合 IEEE 802.3 IEEE 802.3u IEEE 802.3X IEEE802.1Q 100BASE-TX,100BASE-TX, 100Base-FX 标准△：支持TCP/IP、PPPOE、DHCP、ICMP、NAT协议△：流控方式：全双工采用IEEE 802.3X，半双工采用Backpressure标准△：电端口支持自动协商功能，自动调整传输方式和传输速度△：端口支持Auto-MDI/MDIX自动翻转△：支持存储转发模式△：支持电口的10M,100M模式或自适应模式的切换△：提供状态指示灯，外置电源（输出5V～50HZ 1A）△：接口: 电气口: RJ45 光纤口: SC△：双绞线: 超5类，6类△：多模光纤: 50/125，62.5/125µm△：单模光纤: 8/125，8.3/125， 9/125µm△：工作温度: 0 ～ 50℃△：存储温度: -20 ～ 70℃△：湿度: 5% ～ 90%△：体积：电源外置式：26×70×94mm（高×宽×长）电源内置式：30×110×140mm（高×宽×长）三．安装和初始化请按以下步骤安装单纤双向光纤收发器：a)将光纤跳线或尾纤从同一对光纤两端的光纤终端盒分别连接到远端收发器的SC口。
光纤收发器的工作原理以及使用方法
光纤收发器的工作原理以及使用方法关于光纤收发器的工作原理以及使用方法这块，在这里飞畅科技的小编做了专门的整理，首先，我们来了解下什么是光纤收发器，光纤收发器是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器。
在了解了什么是光纤收发器之后，接下来我们就来详细了解下光纤收发器的工作原理以及使用方法吧！光纤收发器工作原理：光纤收发器一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。
有了光纤收发器，也为需要将系统从铜线升级到光纤，为缺少资金、人力或时间的用户提供了一种廉价的方案。
光纤收发器的作用是，将我们要发送的电信号转换成光信号，并发送出去，同时，能将接收到的光信号转换成电信号，输入到我们的接收端。
光纤收发器使用方法：由于我们常使用的网线（双绞线）的最大传输距离有很大的局限性，一般双绞线的最大传输距离为100米。
因此，当我们在布置较大的网络的时候，不得不使用中继设备。
当然，使用其他的种类的线路来传输。
光纤就是一种很好的选择，光纤的传输距离很远，一般来说单模光纤的传输距离在10千米以上，而多模光纤的传输距离最高也能达到2千米。
在使用光纤的时候，我们会经常使用到光纤收发器。
要想知道光纤收发器怎么用，就要先知道光纤收发器有什么作用。
简单的来说，光纤收发器的作用就是光信号和电信号之间的相互转换。
从光口输入光信号，从电口（常见的RJ45水晶头接口）输出电信号，反之亦然。
其过程大概为：把电信号转换为光信号，通过光纤传送出去，在另一端再把光信号转化为电信号，再接入路由器、交换机等等设备。
因此，光纤收发器一般都是成对使用的。
比如，运营商（电信、移动、联通）的机房里面的光纤收发器（可能是其他的设备）和你家的光纤收发器。
如果你想用光纤收发器组建自己的局域网，那必须要成对使用。
光纤收发器说明书
产品名称: N-net 10/100M自适应以太网光纤收发器N-net 10/100M自适应以太网光纤收发器产品说明:N-net 10/100M自适应以太网光纤收发器概述NT-1100/NT-1100S 10/100M自适应以太网光纤收发器，可以将10/100Base-TX的双绞线电信号和100Base-FX的光信号进行相互转换。
它将网络的传输距离极限从铜线的100米扩展到100公里（单模光纤）。
典型应用是以太网距离互连，例如小区机房与城域网的连接。
由于具有自适应的功能，在与交换机连接时，交换机不需要任何设置。
新增防雷功能，保证了设备的安全性。
外置电源、内置电源可选交流220V、直流-48V 可选N-net 10/100M自适应以太网光纤收发器产品特性：自适应NT-1100/NT-1100S具有10/100M速率自适应，全/半双工自适应功能。
在网络升级时极大保护了原有的网络投资。
大容量缓存独有的缓存技术可以保证您的网络在数据传输及多媒体应用时表现得更为出色，缓存为2M。
N-net 10/100M自适应以太网光纤收发器性能：N-net 10/100M自适应以太网光纤收发器骨干特性符合：10Base-T标准符合：100Base-TX/FX标准符合：标准N-net 10/100M自适应以太网光纤收发器端口传输速率光口:100Mbps电口:10/100Mbps交叉线与直通线自动识别NT-1100/NT-1100S与交换机或服务器等设备相连时，既可以使用交叉线也可以用直通线。
TX LINK/ACT灯亮，表示链路连通正确。
N-net 10/100M自适应以太网光纤收发器双工支持NT-1100/NT-1100S支持全/半双工自适应，10/100M自适应。
N-net 10/100M自适应以太网光纤收发器网络线缆10/100Base-TX UTP 5类线100Base-FX：多模光纤50/125，125或100/140μm单模光纤125，125，9/125或10/125μmN-net 10/100M自适应以太网光纤收发器传输距离10/100Base-TX：100米100Base-FX：2公里（多模），25/40/60/100公里（单模）N-net 10/100M自适应以太网光纤收发器光接口特性：波长：1310nm（25公里、40公里、2公里）1550nm（100公里）1310nm（多模2公里）N-net 10/100M自适应以太网光纤收发器LED显示：PWR：电源指示灯FX LINK/ACT：光链路连接/活动状态指示灯TX LINK/ACT：电链路连接/活动状态指示灯FX100：光口速率指示灯TX100：电口速度指示灯FDX：全、半双工指示灯N-net 10/100M自适应以太网光纤收发器端口配置：1个RJ45 10/100Base-TX端口1个SC/ST 多模/单模双工连接头N-net 10/100M自适应以太网光纤收发器电源要求：外置电源：5VDC 1A功耗：＜5W内置电源：220VAC、-48VDC功耗：＜5WN-net 10/100M自适应以太网光纤收发器环境要求：工作温度范围：0℃～60℃储存温度范围：-40℃～85℃相对湿度：5%～90%尺寸：电源外置式：26mm×71mm×94mm电源内置式：40mm×110mm×140mm以太网光纤收发器以太网光纤收发器机架说明书(使用前先阅本说明书)目录第一章10/100M光纤收发器说明书.................. 错误!未定义书签。
[VIP专享]光纤收发器和模式转换器说明书
![[VIP专享]光纤收发器和模式转换器说明书](https://img.taocdn.com/s3/m/a77d812c27284b73f24250a3.png)
-6-
88.8918÷1.2990÷.1=4214÷3922=.0034=1÷15251371=8535.78.208÷023.2173c00÷1*m=29030.3922c=.1÷20m3=2÷120252.=3535=42314c)*523m240341*31.252=31*.1.535.*031342.*9205221.04.455=+213*05*2022.02.854850.3150.*+58c12*5m1*202+.050+0.014*85.20*051000+0+03/8T.+0÷+=55+1*011+010+91÷01454050*0010200+5+0+080+400*+4**1*1510.3910%*C%-*6+÷M(=*M=5÷50)*30*31(÷3110*5+**÷4*1m243.%71e=78%n0)8=8s.5=77.93c.6c0mmc.4*m1*31,0w199o.k2.m4c-cem.5mn2csp26m659*.0.34-50.60c5*pm.3c85m9,c05g.m.05i0rp-l.s.85p6/c50bcm0.om7py.c.6spm5c+mc;0m..7.cmk ; 1+1k+12+1+k2234=1c+m1++4+4+2
1) B2Ak+22+1=2+15+c51mc+=m5=21c11+m++12+2+1++=212=2+1+2+1+2+2+22+32k+1+2
MODEL277系列接口光纤MODEM引脚定义和接线指引
目录第一章.MODEL277产品接线方式 (1)1.1产品端口引脚定义 (1)1.2RS-485口接线 (2)1.3RS-422口接线 (2)1.4RS-232口接线 (3)1.5光口接线 (3)第一章.MODEL277产品接线方式注：RS-232/422/485端口，只能接其中一个串口，其余串口不能再接线1.1产品端口引脚定义MODEL277RS-232/485/422光纤MODEM的电源接口和RS-232/485/422接口，采用的是工业端子接线，如图所示。
端口说明：信号脚的标注以外壳标注为准DCIN DC9V正电源输入GND电源地RS-485/422接口T+/D+RS-422发送正RS-485信号正T-/D-RS-422发送负RS-485信号负R+RS-422接收正R-RS-422接收负GND信号地RS-232接口IN RS-232输入OUT RS-232输出GND信号地光纤接口IN光纤输入OUT光纤输出1.3RS-422口接线1.5光口接线100BaseFX光口100Base-FX全双工的单模或多模光纤接口，可选SC、ST、FC形式。
光纤接口需成对使用，OUT口为光发端，连接另一个远程交换机光接口的光收端IN；IN口为光收端，连接同一个远程交换机同一个光口的光发端。
光纤接口支持掉线指示，可以有效提高网络运行的可靠性。
建议：为所用光纤的两端标上标签（如下图所示：A-A、B-B，另也可标：A1-A2、B1-B2），以便使用。
双纤接口连接方式单纤接口连接方式ONTINOUTINOUT/INOUT/IN想了解更多产品信息，行业咨询，请关注一下二维码。
光纤接口类型及光纤收发器指示灯图解
光纤接口类型及光纤收发器指示灯图解光纤接口类型及光纤收发器指示灯图解光纤接口类型：FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型（附件为一些跳线实物图）光收发器：例子1光纤收发器：左上角——亮时代表1000M速率右上角——亮时代表100M速率左中间——亮时代表已接上尾纤，闪烁代表正在传输数据右中间——亮时代表已接上网线，闪烁代表正在传输数据左下角——亮时代表已接入电源线右下角——亮时代表全双工速率，灭时代表半双工例子2类型光收发器：（见附件）RLK常亮，光口接收链路正常；不亮，接收链路错误TLK常亮，光口发送链路正常；不亮，若RLK亮，发送链路错误ACT闪亮，光口有数据传输常亮，远端收发器的电口链路正常；不亮，链常亮,远端收发器可以远端RMD网管；不亮，远端收发器不能远端网管FDX/COL常亮，电口工作于全双工；不亮，半双工；闪亮，半双工有碰撞LNK/ACT常亮，电口链路正常；不亮，链路错误；闪亮，电口有数据传输100M常亮，电路速率为100M；不亮，电路速率10MPWR常亮，电源工作正常，反之错误附件 - 如何获取无忧币- 下载扣无忧币规则2.jpg (22.85 KB)2010-10-29 16:013.jpg (17.58 KB) 2010-10-29 16:014.jpg (15.84 KB) 2010-10-29 16:015.jpg (15.79 KB) 2010-10-29 16:016.jpg (21.53 KB)2010-10-29 16:08光纤收发器类型2各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤--------------------------------------------------------------------------------在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
光纤接口及连接方式介绍
34
基于FPGA的光纤信号的传输
多
发
光
光
接
多
D/A FPGA
FPGA A/D
n路数据
路
送 端
纤光
纤
发纤
接
收 端
路 n路从内部可传导光波的不同，光纤可分单模光 纤 (Single Mode Fiber ， SMF) 和 多 模 光 纤 (Multi Mode Fiber，MMF)。
3
单模、多模的区别
多模： 几 乎 所 有 的 多 模 光 纤 尺 寸 均 为 50/125µm 或
62.5/125µm ， 并 且带 宽 （ 光纤 的 信 息传 输 量 ）通 常 为 200MHz到2GHz。多模光端机通过多模光纤可进行长达5 公里的传输。允许上百个模式传输，色散大，工作在 850nm的短波区或1310nm的长波区，与光器件的耦合相 对容易，以发光二极管或激光器为光源。
17
ST型光纤连接器
18
光纤连接器
4、LC型连接器
LC连接器也就是连接SFP模块的连接器，它是由Bell（贝 尔）研究所研究开发出来的，采用操作方便的模块化插孔 （RJ）闩锁机理制成。其所采用的插针和套筒的尺寸是普通 SC、FC等所用尺寸的一半，为1.25mm。这样可以提高光纤 配线架中光纤连接器的密度。目前，在单模SFP方面，LC类 型的连接器实际已经占据了主导地位，在多模方面的应用也 增长迅速。
25
MU型光纤连接器
26
光纤连接器
8、双锥型连接器（Biconic Connector） 这类光纤连接器中最有代表性的产品由美国贝尔
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录
第一章.MODEL1200系列产品接线 (1)
1.1光口引脚定义 (1)
1.2光口接线 (1)
1.3电口引脚定义 (2)
1.4电口接线 (2)
第一章.MODEL1200系列产品接线1.1光口引脚定义
光口
IN光接收端OUT光发送端
1.2光口接线
100BaseFX光口
100Base-FX全双工的单模或多模光纤接口，可选SC、ST、FC形式。
光纤接口需成对使用，OUT口为光发端，连接另一个远程交换机光接口的光收端IN；IN口为光收端，连接同一个远程交换机同一个光口的光发端OUT。
光纤接口支持掉线指示，可以有效提高网络运行的可靠性。
建议：为所用光纤的两端标上标签（如下图所示：A-A、B-B，另也可标：A1-A2、B1-B2），以便使用。
双纤接口连接方式
单纤接口连接方式
1.3电口引脚定义
以太网接口：（10/100M）
注：“TX±”为发送数据±，“RX±”为接收数据±，“—”为未用。
1.4电口接线
直通线（MDI）：注100M
一端（T568B）：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
另一端（T568B）：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
引脚号MDI信号MDI-X信号
1TX+RX+
2TX-RX-
3RX+TX+
6RX-TX-
4、5、7、8——
18
交叉线（MDI-X）：注：100M
采用了1-3,2-6交换的方式，也就是一头使用T568A制作，另外一头使用T568B制作
一端（T568A）：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕
另一端（T568B）：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
想了解更多产品信息，行业咨询，请关注一下二维码。
