交流接触器的工作原理和检测方法图文教程

合集下载

三相交流接触器的连接图及工作原理

三相交流接触器的连接图及工作原理
设备
交流接触器 组成结构 示意图
交流接触器
L1 L2 L3
继电器
启动开关
.
停止开关
停止开关弹簧将 簧片紧紧贴在触
wk.baidu.com点上
设备
交流接触器 启动动作 示意图
交流接触器
继电器
启动开关
.
停止开关
L1 L2 L3
由于按下了 启动开关, 交流电源供 给到继电器 的线圈上, 产生的强磁 场将接触器 触点吸和, 电动设备得 到电源后启
变!
设备
交流接触器 停止动作 示意图
交流接触器
继电器
启动开关
.
停止开关
L1 L2 L3
按下停止开关, 其弹簧片与触点 分离,继电器线 圈上的电流也随 之消失。交流接 触器的簧片组件 在弹簧反向弹力 的推动下与触电 分离,用电设备 得不到电源停止
运转!
设备
交流接触器 启动动作 示意图
交流接触器
L1 L2 L3
继电器
启动开关
.
停止开关
停止开关在弹簧 反向弹力的推动 下复位,弹簧片 再次接通火线电 路,为下一次按 下启动开关启动 用电设备做好准
备!
动!
设备
交流接触器 启动动作 示意图
交流接触器
继电器
启动开关
.
停止开关
L1

交流接触器基础知识及原理_交流接触器接线图

交流接触器基础知识及原理_交流接触器接线图

交流接触器基础知识及原理_交流接触器接线图

交流接触器是工业控制中常用的元器件,通常交流接触器有三组主触点,一组或者两组辅助触点,其目的是为了低压控制高压,或者远距离控制。

电气:KM

电气符号:

交流接触器的控制电压分AC220V,380V,24V,DC24V等,对于24V 来说,购买的时候一定要说明是直流还是交流,不要简单说成24V。

交流接触器有三组常开主触点,通常控制三相电源或者单相电源的通断。

控制线圈为A1、A2触点,用于控制主触点的开合。

辅助触点有一常开、一常闭、一常开一常闭等几种组成,一般选择常开(NO)触点的,用来给控制回路进行反馈或者用于交流接触器的自锁。

为控制三相380V回路通断的接线

交流接触器得电后:线圈得电,铁芯产生电磁吸力,可以克服复位弹簧的弹力,拉动衔铁向下移动,这个时候触点系统会发生变化:常开点NO闭合,常闭点NC断开,这是最基本的接触器控制,接触器就是靠触点的通断变化来间接控制电路的!

交流接触器失电或者断电后,线圈不得电,铁芯没有电磁吸力,这个时候复位弹簧的弹力带动衔铁复位,衔铁弹起,这个时候衔铁带动交流接触器的触点系统移动,恢复为最起初的状态:常开点NO断开,常闭点NC闭合接

通。为控制单相220V回路的接线。

接触器工作原理动态图动画演示

接触器工作原理动态图动画演示

接触器工作原理动态图动画演示

接触器是电力拖动与自动控制系统中重要的一种低压电器,也是有触点电磁式电器的典型代表。接触器按主触头通过电流的种类,可分为交流接触器和直流接触器两种。电磁接触器是利用电磁铁对铁片的吸引力来完成触点开闭功能的器件。

1.电磁铁的构造

电磁铁的构造图

2.电磁接触器的原理结构

用于接触器的E形铁心的功能

接触器的原理结构图

3.电磁接触器的实际结构

交流接触器

(a)CJ10系列接触器(b)CJX1系列接触器(c)CJX1N系列机械联锁接触

(d)交流接触器的外形结构说明(e)(f)接触器内部结构

接触器结构:由电磁系统、触头系统、灭弧装置、复位弹簧等几部分构成。

电磁系统:包括可动铁心(衔铁)、静铁心、电磁线圈;

触头系统:包括用于接通、切断主电路的大电流容量的主触头和用于控制电路的小电流容量的辅助触头;

灭弧装置:用于迅速切断主触头断开时产生的电弧,以免使主触头烧毛、熔焊,对于容量较大的交流接触器,常采用灭弧栅灭弧。

接触器的图形符号和文字符号

4.接触器的工作原理

交流接触器工作原理:当电磁线圈接受指令信号得电后,铁心被磁化为电磁铁,产生电磁吸力,当克服弹簧的反弹力时使动铁心吸合,带动触头动作,即常闭触头分开、常开触头闭合;当线圈失电后,电磁铁失磁,电磁吸力消失,在弹簧的作用下触头复位。

交流接触器线圈的工作电压,应为其额定电压的85%-105%,这样才能保证接触器可靠吸合。如电压过高,交流接触器磁路趋于饱和,线圈电流将显著增大,有烧毁线圈的危险。反之,电压过低,电磁吸力不足,动铁心吸合不上,线圈电流达到额定电流的十几倍,线圈可能过热烧毁。

交流接触器结构与工作原理【超详细】

交流接触器结构与工作原理【超详细】

如何选用交流接触器接触器的选用步骤
交流接触器的选用,应根据负荷的类型和工作参数合理选用。具体分为以下步 骤:
1.选择接触器的类型
交流接触器按负荷种类一般分为一类、二类、三类和四类,分别记为
AC1 、
AC2 、AC3 和 AC4。一类交流接触器对应的控制对象是无感或微感负荷,如白炽 灯
、电阻炉等; 二类交流接触器用于绕线式异步电动机的起动和停止;
压即为额定电压。常用的额定电压值为 220V、380V、660V 等。
2 )额定电流 接触器触点在额定工作条件下的电流值。 380V 三相电动机控制
电路中,额定工作电流可近似等于控制功率的两倍。常用额定电流等级为
5A、
10A、 20A、40A、 60A、100A、150A、250A、400A、600A。
( 3)反复短时工作的设备。接触器按 116-120%算。即 100A 的交流接触器,只 能控制最大额定电流是 116-120A以下的设备。 还要考虑工作环境和接触器的结构形式。
还要说明的一点是: 由于市场竞争激烈, 国内有些厂家为降低成本, 已经在偷工 减料,比如: 在线圈的制作减小线径甚至少绕匝数, 在触头上用不符合国标的材 料或厚度和截面都不够。 这种情况不仅体现在接触器上, 在其他如短路器等产品 上也是如此。造成在实际使用中,标的是 100A 的接触器或短路器,其实际负载 量只能在 80A 甚至更低 ,故障率很高。所以,现在有流行的说法是:用国产低端 产品,要按其铭牌说明的额定容量打 7 折使用!

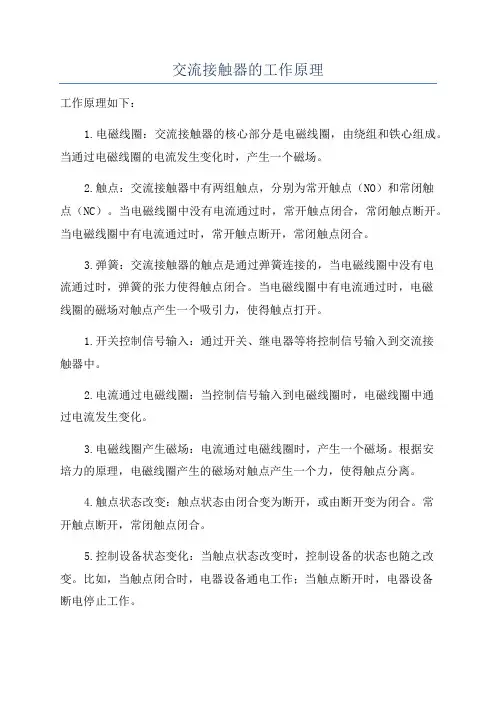

交流接触器工作原理

交流接触器工作原理
• 发生触头熔焊的常见原因有:接触器容量选 择不当、触头压力弹簧损坏、线路过载等 使触头闭合时通过的电流过大。
2023/5/24
16
4 .接触器振动大、噪声大故障的原

• a. 衔铁与铁心经多次碰撞后,使接触面磨损或变 形,或接触面上有锈垢、油污、灰尘等,都会造成接 触面接触不良,导致吸合时产生振动和噪声,使铁心 加速损坏,同时会使线圈过热,严重时甚至会烧毁线 圈。
• 如果振动是铁心端面上的油垢引起,应拆下清 洗。如果是端面变形或磨损引起,可用细砂布平铺 在平铁板上,将铁心端面修平整。对E形铁心,维修 中应注意铁心中柱接触面间要留有0.1~0.2mm的 防剩磁间隙;
2023/5/24
17
• b.交流接触器在运行过程中,铁心经多次碰 撞后,嵌装在铁心端面的短路环有可能断裂 或脱落,此时铁心产生强烈的振动,发出较大 噪声。短路环断裂多发生在槽外的转角和 槽口部分,维修时可将断裂处焊牢或更换新 的,并用环氧树脂加固;
2023/5/24
9
1 .线圈通电后接触器未吸合
• 造成此类故障的因素较多,其中最常见的原因有:
• (1)接触器线圈的控制电压由于控制回路断路或短路而消失;
• (2)控制回路电压过低,达不到额定工作电压的85%;
• (3)控制按扭接线错误或断线;
• (4)线圈断线开路;
• (5)机械故障卡住。

交流接触器结构与工作原理

交流接触器结构与工作原理

交流接触器结构与工作原理

一、交流接触器的外形与结构示意图。交流接触器由以下四部分组成:

1一灭弧罩 2一触点压力弹簧片 3一主触点 4一反作用弹簧 5一线圈

6一短路环 7一静铁心 8一弹簧 9一动铁心 10一辅助常开触点 11一辅助常闭触点

(1)、电磁机构:电磁机构由线圈、动铁心(衔铁)和静铁心组成,其作用是将电磁能转换成机械能,产生电磁吸力带动触点动作。

(2)、触点系统:包括主触点和辅助触点。主触点用于通断主电路,通常为三对常开触点。辅助触点用于控制电路,起电气联锁作用,故又称联锁触点,一般常开、常闭各两对。

(3)、灭弧装置:容量在10A以上的接触器都有灭弧装置,对于小容量的接触器,常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。对于大容量的接触器,采用纵缝灭弧罩及栅片灭弧。

(4)、其他部件:包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。

电磁式接触器的工作原理如下:线圈通电后,在铁芯中产生磁通及电磁吸力。此电磁吸力克服弹簧反力使得衔铁吸合,带动触点机构动作,常闭触点打开,常开触点闭合,互锁或接通线路。线圈失电或线圈两端电压显著降低时,电磁吸力小于弹簧反力,使得衔铁释放,触点机构复位,断开线路或解除互锁。

二、直流接触器

直流接触器的结构和工作原理基本上与交流接触器相同。在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。由于直流电弧比交流电弧难以熄灭,直流接触器常采用磁吹式灭弧装置灭弧。

三、交流接触器的分类及基本参数

1、交流接触器的分类

交流接触器的种类很多,其分类方法也不尽相同。按照一般的分类方法,大致有以下几种。

交流接触器作用原理及控制关系图解

交流接触器作用原理及控制关系图解

交流接触器作用原理及控制关系图解

沟通接触器主要用于远距离接通与分断沟通供电线路。如下图所示,沟通接触器的内部主要由主触点、帮助触点、线圈、静铁芯、动铁芯及接线端等构成。在沟通接触器的铁芯上装有一个短路环,主要用于减小沟通接触器吸合时所产生的震惊和噪声。

沟通接触器是通过线圈得电,来掌握常开触点闭合、常闭触点断开的;而当线圈失电时,掌握常开触点复位断开、常闭触点复位闭合。下图所示为沟通接触器的连接关系。

从上图可以看出,该沟通接触器KM线圈连接在不闭锁的常开按钮SB (启动按钮)与电源总开关QF(总断路器)之间;常开主触点KM-1连接在电源总开关QF与三相沟通电动机之间,用于掌握电动机的启动与停止;常闭帮助触点KM-2连接在电源总开关QF与停机指示灯HL1之间,用于掌握指示灯HL1的点亮与熄灭;常开帮助触点KM-3连接在电源总开关QF与运行指示灯HL2之间,用于掌握指示灯HL2的点亮与熄灭。

下图所示为合上电源总开关时沟通接触器的掌握关系。合上电源总开关QF,电源经沟通接触器KM的常闭帮助触点KM-2为停机指示灯HL1供电,HL1点亮。

下图所示为线路接通时沟通接触器的掌握关系。按下启动按钮SB时,线路接通,沟通接触器KM线圈得电,常开主触点KM-1闭合,三相沟通电动机接通三相电源启动运转;常闭帮助触点KM-2断开,切断停机指示灯HL1的供电电源,HL1熄灭;常开帮助触点KM-3闭合,运行指示灯HL2点亮,指示三相沟通电动机处于工作状态。

下图所示为线路断开时沟通接触器的掌握关系。松开启动按钮SB时,线路断开,沟通接触器KM线圈失电,常开主触点KM-1复位断开,切断三相沟通电动机的供电电源,电动机停止运转;常闭帮助触点KM-2复位闭合,停机指示灯HL1点亮,指示三相沟通电动机处于停机状态;常开帮助触点KM-3复位断开,切断运行指示灯HL2的供电电源,HL2熄灭。

交流接触器结构与工作原理

交流接触器结构与工作原理

交流接触器结构与工作原理

交流接触器是一种电气开关设备,主要用于控制电路的开关和断开。它由电磁铁和触点组成,通过电磁铁的吸合和释放来控制触点的闭合和断开。交流接触器广泛应用于工业自动化、电力系统和家用电器等领域。

一、交流接触器的结构

交流接触器由以下几个主要部分组成:

1. 电磁铁:电磁铁是交流接触器的核心部件,它由线圈和铁芯组成。线圈通电时会产生磁场,磁场作用于铁芯,使其产生吸引力。电磁铁的吸合和释放决定了触点的闭合和断开。

2. 触点:交流接触器通常包含一对主触点和一对辅助触点。主触点用于控制大电流电路的开关,辅助触点用于控制小电流电路的开关。触点通常由铜合金制成,具有良好的导电性和耐磨性。

3. 弹簧:弹簧用于保持触点的闭合或断开状态。当电磁铁吸合时,触点闭合,弹簧被压缩;当电磁铁释放时,触点断开,弹簧恢复原状。

4. 引线端子:交流接触器上有多个引线端子,用于连接电源和控制电路。引线端子通常采用螺旋式连接,可靠性高,方便安装。

二、交流接触器的工作原理

交流接触器的工作原理可以分为两个阶段:吸合阶段和释放阶段。

1. 吸合阶段:当通电时,电磁铁的线圈产生磁场,磁场作用于铁芯,使其产生吸引力。吸引力使得电磁铁的活动部件向触点方向移动,压缩触点弹簧,使主触点闭合。闭合的触点导通电流,控制电路闭合,被控制设备开始工作。

2. 释放阶段:当断电时,电磁铁的线圈停止通电,磁场消失,吸引力消失。触

点弹簧的作用力使得活动部件向原位置回复,触点断开。断开的触点导电断开,控制电路断开,被控制设备停止工作。

交流接触器的工作原理基于电磁铁的吸合和释放,通过控制电磁铁的通断来实

交流接触器结构图解

交流接触器结构图解

交流接触器结构图解

交流接触器是一种中间控制元件,可频繁的通、断线路,以小电流控制大电流。与热继电器配合起来使用,还能对负载设备起到一定的过载保护作用。跟人手动分、合闸电路相比,交流接触器效率更高、可以灵活运用,并同时分、合多处负载线路,还有自锁功能,通过手动短接吸合后,就能进入自锁状态持续工作。

交流接触器结构图解

交流接触器主要由电磁系统、触头系统、灭弧装置及辅助部件等组成。

1、电磁系统。交流接触器的电磁系统主要由线圈、铁心(静铁心)和衔铁(动铁心)三部分组成。其作用是利用电磁线圈的通电或断电,使衔铁和铁心吸合或释放,从而带动动触头与静触头闭合或分断,实现接通或断开电路的目的。

2、触头系统。交流接触器的触头按接触情况可分为点接触式、线接触式和面接触式三种,分别如图1(a)、(b)和(c)所示。按触头的结构形式划分,有桥式触头和指形触头两种,如图2所示。

图1 触头的三种接触形式

(a)点接触;(b)线接触;(c)面接触

图2 触头的结构形式

(a)双断点桥式触头;(b)指形触头

1-静触头;2-动触头;3-触头压力弹簧

3、灭弧装置。交流接触器在断开大电流或高压电路时,在动静触头之间会产生很强的电弧。电弧是触头间气体在强电场作用下产生的放电现象。电弧一方面会灼伤触头,减少触头的使用寿命;另一方面会使电路切断时间延长,甚至造成弧光短路或引起火灾事故。触头开合过程中的电压越高、电流越大、弧区温度越高,电弧就越强。低压电器中通常采用拉长电弧、冷却电弧或将电弧分成多段等措施,促使电弧尽快熄灭。在交流接触器中常用的灭弧方法有以下几种:1)双断口电动力灭弧。该种灭弧装置如图3 (a)所示。这种灭弧方法是将整个电弧分割成两段,同时利用触头回路本身的电动力F 把电弧向两侧拉长,使电弧热量在拉长的过程中散发、冷却而熄灭。容量较小的交流接触器,如CJ10 - 10型等,多采用这种方法灭弧。

交流接触器工作原理及内部结构图解

交流接触器工作原理及内部结构图解

交流接触器工作原理及内部结构图解

交流接触器是一种主触点常开的、三极的、以空气作灭弧介质的电磁式交流接触器。其组成部分包括:线圈、短路环、静铁芯、动铁芯、动触头、静触头、辅助常开触头、辅助常闭触头、压力弹簧片、反作用弹簧、缓冲弹簧、灭弧罩等原件组成,交流接触器有CJO、CJIO、CJ12等系列产品,我国常用的CJO一20型交流接触器的外形结构如图其主要组成部分如下图所示:

电磁系统:它包括线圈、静铁心和动铁心(又称衔铁)。

触点系统:它包括主触点和辅助触点。主触点允许通过较大的电流,起接通和切断主电路的作用,通常以主触点允许通过的最大电流(即额定电流)作为接触器的技术参数之一。辅助触点只允许通过较小的电流,使用时一般接在控制电路中。

交流接触器的主触点一般为常开触头,辅助触头有常开的也有常闭的。额定电流较小的接触器,具有四个辅助触点;额定电流较大的,具有六个辅助触点。CJ10-20型接触器的三个主触点是常开的;它有四个辅助触点,二个常开,二个常闭。

所谓常开、常闭是指电磁系统未通电动作前触头的状态,即常开触头是指线圈未通电时,其动、静触头是处于断开

状态,线圈通电后就闭合,所以常开触头又称动合触头常闭触头是指线圈未通电时,其动、静触头是闭合的:.而线圈通电后,则断开,所以常闭触头又称动断触头。

灭弧装置灭弧装置的使用是迅速切断主触点开断时的电弧,可以看作是一个很大的电流,如不迅速切断,将发生主触点烧毛、熔焊等现象,因此交流接触器一般都有灭弧装置。对于容量较大的交流接触器,常采用灭弧栅灾弧。交流接触器的工作原理结构如右图所示,当线圈通电时,铁芯被磁化,吸引衔铁向下运动,使得常闭触头断开,常开触头闭合。当线圈断电时,磁力消失,在反力弹簧的作用下,衔铁回到原来位置,即使触头恢复到原来状态。老姚书馆馆提供

交流接触器的结构及工作原理

交流接触器的结构及工作原理

交流接触器的结构及工作原理

1、接触器的结构

以沟通接触器为例,它由电磁机构、触点系统、灭弧系统、反力装置、支架和底座等几部分组成:1)电磁机构

电磁机构的组成:由电磁线圈、铁心和衔铁组成。

电磁机构的功能:操作触点的闭合和断开。2)触点系统

触点是接触器的执行元件,用来接通或断开被掌握电路。

触点系统包括主触点和帮助触点。

◆ 主触点:用在通断电流较大的主电路中。

◆ 帮助触点:用于接通或断开掌握电路,只能通过较小的电流。按其原始状态可分为常开触点和常闭触点。

触点系统包括主触点和帮助触点。

◆ 常开触点:原始状态时(即线圈未通电)断开,线圈通电后闭合的触点叫常开触点;

◆ 常闭触点:原始状态闭合,线图通电后断开的触点叫常闭触点(线圈断电后全部触点复原)。3)灭弧系统

容量在10A以上的接触器都有灭弧装置,常采纳纵缝灭弧罩及栅片灭弧装置。4)反力装置

包括弹簧、传动机构、接线柱及外壳等。5)支架和底座

用于接触器的固定和安装。2、接触器的工作原理:

图1 沟通接触器结构示意图

1-动触头2-静触头3-衔铁4-弹簧5-线圈

6-铁心7-垫毡8-触头弹簧9-灭弧罩10-触头压力弹簧线圈加额定电压,衔铁吸合,常闭触头断开,常开触头闭合;线圈电压消逝,触头恢复常态。为防止铁心振动,需加短路环。3、接触器的图形及文字符号

图2接触器的图形符号和文字符号

交流接触器实物图_交流接触器电气符号、工作原理

交流接触器实物图_交流接触器电气符号、工作原理

交流接触器实物图_交流接触器电气符号、工作原理

交流接触器

交流接触器(AC contactor)是一种用于中远距离频繁地接通与断开交直流主电路及大容量控制电路的一种自动开关电器。如图所示。

(a)交流接触器实物图

(b)交流接触器电气符号

图交流接触器

电磁式接触器的结构及工作原理

接触器的线圈通电后产生磁场,吸引铁芯克服弹簧压力带动接触器的动触头向静触头运动,使两触头紧密吸合,使线路接通。接触器的线圈停电后,磁场消失,在弹簧作用下,铁芯带动接触器的动触头,经瞬时灭弧后离开静触头,使线路断开。特点是:动作快、通断能力强、使用广泛、安全、经济。

接触器的主要技术参数

有极数和电流种类,额定工作电压、额定工作电流(或额定控制功率),额定通断能力,线圈额定电压,允许操作频率,机械寿命和电寿命,接触器线圈的起动功率和吸持功率,使用类别等。

交流接触器的选择

(1)接触器极数和电流种类的确定。

(2)根据接触器所控制负载的工作任务来选择相应使用类别的接触器。

(3)根据负载功率和操作情况来确定接触器主触头的电流等级。

(4)根据接触器主触头接通与分断主电路电压等级来决定接触器的额定电压。

(5)接触器吸引线圈的额定电压应由所接控制电路电压确定。接触器触头数和种类应满足主电路和控制电路的要求。

《交流接触器》PPT课件

《交流接触器》PPT课件
确认无破损、变形或严重锈蚀 现象。
触点检查
检查触点磨损情况,确保触点 接触良好,无严重烧蚀或积碳

线圈检查
检查线圈绝缘层是否完好,无 破损或老化现象。
动作性能检查
测试接触器吸合、释放动作是 否灵活、可靠。
保养周期建议及操作指南
• 保养周期建议:根据接触器使用频率和环境条件,建议每 3个月至半年进行一次全面检查与保养。
竞争格局
目前市场上交流接触器品 牌众多,竞争激烈,未来 市场将向高品质、高性能 、高可靠性方向发展。
客户需求
客户对交流接触器的需求 将越来越注重产品的性能 、稳定性、寿命及节能环 保等方面。
创新发展趋势探讨
智能化发展
随着物联网、人工智能等技 术的不断进步,交流接触器 将实现智能化发展,提高自 动化程度与运行效率。
按主触点额定电流分类
01
02
03
小型交流接触器
主触点额定电流在10A以 下,适用于小功率负载的 控制。
中型交流接触器
主触点额定电流在 10A~100A之间,可用于 中等功率负载的控制。
大型交流接触器
主触点额定电流在100A以 上,适用于大功率负载的 控制,如电动机、变压器 等。
不同类型交流接触器特点比较
电磁操作与永磁操作比较
电磁操作交流接触器结构简单、价格低廉,但耗能较高; 永磁操作交流接触器节能效果显著、寿命长,但价格相对 较高。

(完整版)交流接触器工作原理..

(完整版)交流接触器工作原理..

• 3.1 触头过热的主要原因
• a.交流接触器在运行过程中,触头通过的电 流大于其额定电流会造成触头过热。
• 触头电流过大的原因主要有系统电压过高 或过低;
• 用电设备超负荷运行; • 触头容量选择不当和故障运行;
• b.动、静触头间接触电阻过大。
• 接触电阻大小关系到触头的发热程度。造 成触头间接触电阻增大的原因有:
2. 线圈断电后接触器不释放
• a.铁心端面油垢粘连。铁心沾有油污或铁心片间绝缘漆及外表油漆变 热熔化,污染铁心表面或新接触器铁心表面的防锈油脂未擦除;
• b.接触器触头抗熔焊性能差,较长时间通过大电流时,触头熔焊粘连不 能释放,其中以纯银触头见多;
• c.由于E形铁心与衔铁之间的去磁间隙过小,断电后接触器的导磁铁心 和衔铁剩磁过大,其吸引力增大而不能释放;
• 一是触头压力不足。 • 二是触头表面接触不良。
• 3.2 触头磨损
• 触头在使用过程中,其厚度会越用越薄,这就是触头 磨损。触头磨损有两种:
• 一种是电磨损,是由于触头间电弧或电火花的高温 使触头金属气化所造成的;
• 另一种是机械磨损,是由于触头闭合时的撞击及触 头接触面的相对滑动磨擦等所造成的。
• d.机械故障卡阻。维修时必须先切断电源,检查主电路有无短路,是否 存在负荷过大而配用的接触器容量较小,以及是否启动操作过于频繁等;

交流接触器的结构及工作原理及测量方法

交流接触器的结构及工作原理及测量方法

交流接触器的结构及工作原理及测量方法

一、交流接触器的结构

1.电磁系统:由电磁线圈和铁芯组成。电磁线圈接通控制电源后,会产生磁场,通过铁芯的导磁作用,将吸合力传递给触点系统,使触点闭合或断开。

2.触点系统:由主触点和辅助触点组成。主触点在闭合状态下,承担着负载电流,起到开关电路的作用。辅助触点一般用于信号控制、状态检测等功能。

3.辅助系统:包括电气继电器、热继电器、过载继电器等辅助元件。这些元件能够根据控制电路的要求,实现接触器的自动保护、控制和故障检测等功能。

二、交流接触器的工作原理

1.吸合过程:当控制电源加在电磁线圈上时,电流通过电磁线圈,产生磁场。磁场将铁芯磁化后,形成一个吸合力。这个吸合力会将触点系统中的触点闭合。

2.断开过程:当控制电源断开时,电流停止通过电磁线圈,磁场也随之消失。这时铁芯不再具有磁性,失去吸合力。触点系统中的触点因为外力作用,被弹簧弹起,实现断开状态。

三、交流接触器的测量方法

为确保交流接触器的正常工作和性能可靠,一些关键参数需要进行测量和检查。以下是常用的交流接触器测量方法。

1.触点电阻测量:利用万用表的电阻档位,将正负极分别接触在接触

器的触点上,测量触点的电阻值。通常,正常工作的接触器的触点电阻应

该较低,接近于零。

2.吸合电流测试:用万用表的电流档位,将正负极分别接触在电磁线

圈的两端,通过控制电源加电后,测量线圈的吸合电流。吸合电流大小反

映了电磁线圈是否正常。

3.断开电压测试:用万用表的电压档位,将正负极分别接触在触点的

两端,利用启动或分闸按钮,使接触器断开,测量触点断开时的电压。正

详细讲解交流接触器的主要结构、工作原理和选用原则

详细讲解交流接触器的主要结构、工作原理和选用原则

详细讲解交流接触器的主要结构、工作原理和选用原则

工业常用接触器分为交流和直流,按照生产要求可高频率手动或者自动快速接通或者切断主回路电源,主要用作控制电机的启动和停止。不同厂家的接触器型号众多,主触点的工作电流范围基本上都在5~1000A内。

带自锁、过载保护的电机电气原理图

1、交流接触器的结构

交流接触器主要由线圈、铁心(静铁心)、衔铁(动铁心)、主触点和辅助触点等组成。铁芯是由硅钢片叠成两个'山'字形,套有线圈,嵌入短路环。线圈电压可分为380V或者220V,接线时须看清楚。交流接触器主触点为常开触点,辅助触点有常开触点和常闭触点。通过主触点控制主电源电路,利用辅助触点来导通和切断起保停控制回路。

接触器结构

2、交流接触器的工作原理

当线圈通电后,产生磁场,静铁芯产生电磁力吸引动铁芯,从而带动触点动作。此时主触点闭合,接通电源;辅助触点中常闭触点断开,常开触点闭合。

当线圈断电时,磁场消失,电磁力消失,动铁芯在释放弹簧的作用下复位,使触点复原,此时主触点断开,切断电源。辅助触点中常开触点断开,常闭触点闭合。

三相交流接触器

3、交流接触器的灭弧装置

通常大于20A的接触器,其主触点应加装灭弧装置。交流接触器在切断大电流或高压回路时,在动静触头之间会产生强电弧。电弧不仅会灼伤触头,减少触头的使用寿命;而且会使电路切断时间延长,

甚至造成弧光短路或引起火灾事故。

触头开合过程中的电压越高、电流越大、弧区温度越高,电弧就越强。低压电气中通常采用双断口电动灭弧、纵缝灭弧和栅片灭弧等措施,以便于拉长电弧、冷却电弧或将电弧分成多段,促使电弧尽快熄灭。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

交流接触器的工作原理和检测

方法图文教程

接触器是一种电磁式的自动开关,是一种依靠电磁力的作用是触点闭合或分离的自动电器,用于接通或断开电动机或其他用电设备电路,适用于远距离接通或断开交直流主电路或大容量控制电路。

接触器分为交流接触器(电压AC)和直流接触器(电压DC),它应用于电力、配电与用电场合。接触器广义上是指工业电中利用线圈流过电流产生磁场,使触头闭合,以达到控制负载的电器。

交流接触器主要由四部分组成:

(1)电磁系统,包括吸引线圈、动铁芯和静铁芯;

(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的,主接点一般是常开接点,而辅助接点常有一对常开接点或常闭接点;

(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头;

(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

接触器的工作原理是:当接触器线圈通电后,线圈电流会产生磁场,产生的磁场使静铁芯产生电磁吸力吸引动铁芯,并带动交流接触器点动作,常闭触点断开,常开触点闭合,两者是联动的。当线圈断电时,电磁吸力消失,衔铁在释放弹簧的作用下释放,使触点复原,常开触点断开,常闭触点闭合。

符号NO表示常开,常开触点通常情况下是断开状态,即线圈未得电的情况下断开的。NC表示常闭,常闭触点通常情况下是关合状态,即线圈未得电的情况下闭合的。

在A1和A2接线端子之间有线圈的标识,其代表含义如下:

M5线圈是交流220v50hz,M7线圈是交流220v50/60hz;

Q5线圈是交流380v50hz,Q7线圈是交流380v50/60hz。

交流接触器一般会配合辅助触头使用。

接触器的选型

1.主触点的额定电压

主触点的额定电压大于负载的额定电压。

2.主触点的额定电流

主触点的额定电流大于负载的额定电流。

3.线圈的额定电压

线圈的额定电压根据控制回路的电压来选择。

线圈的判断方法

1.将指针式万用表拨至“R×100”档,调零或将数字万用

表拨至2k档。

2.通过表笔接触线圈螺钉A1、A2,若为零,说明短路;若为无穷大,说明开路。

触点的判断方法

1.将指针式万用表拨至“R×100”档,调零或将数字万用表拨至2k档。

2.用万用表的两表笔点接触任意两触点的接线柱,若指针不动,则可能是常开触点;否,则可能是常闭触点。

3.若指针不动,当按下机械按键,表针随即指向零,则是常开触点对;按下常闭触点对后,表针应由零回到无穷大。
