交流接触器结构和工作原理图解
交流接触器的结构和工作原理
交流接触器的结构和工作原理1. 什么是交流接触器交流接触器？听起来有点高大上，其实它就是一种电器开关，主要用来控制电路的通断。
就像我们家里的开关一样，只不过它的“背影”可比家里的普通开关要复杂得多。
你想啊，生活中到处都有它的身影，比如电动机、空调、照明设备等等，都是靠它来“听话”的。
接触器就像一个好管家，能够把电流送到需要的地方，或者说不，让它乖乖停下来。
咱们平时按个开关，其实只是触发了这个小家伙的“大动作”。
接下来，就让我们深入了解一下这个“管家”的构造和工作原理吧。
2. 交流接触器的结构2.1 主要组成部分说到交流接触器，它的结构其实并不复杂，但每个部分都很重要。
首先，咱们得提到“电磁铁”，它就像是接触器的“大脑”。
当你给它电流时，它就会产生一个磁场，把电路中其他部分吸引过来，像个魔术师一样，变得神奇无比。
接下来是“触点”，这可是接触器的“心脏”。
触点分为常开和常闭两种。
常开的触点在没通电的时候是断开的，通电后就闭合了；而常闭的则反过来，通电时是断开的，简直就像一对小情侣，有时候合得来，有时候又分开。
再来就是“弹簧”，它负责把触点恢复到初始状态。
想象一下，如果没有弹簧，触点就像个懒汉，永远都不想动。
所以，弹簧的作用可大了，它确保我们的电路可以安全地切换状态。
最后，别忘了“外壳”，它就像一个保护罩，既能防尘又能保护内部元件不被损坏。
可见，交流接触器真的是个精致的小家伙，既有内涵又有外表。
2.2 连接与安装安装交流接触器时，可得小心翼翼，万一接错了，后果可就不堪设想。
通常，咱们需要将电源线连接到接触器的进线端，而负载线则接到出线端。
搞定之后，就可以试试它的“听话”程度了。
只要一按开关，它就会像小狗一样乖乖执行命令。
不过，提醒大家一句，接触器的选择可得看具体的使用场合。
有些场合需要大功率，有些则需要小功率，选错了可是要闹笑话的。
3. 交流接触器的工作原理3.1 如何工作当我们给接触器的线圈通电时，电流会让电磁铁产生磁场，吸引触点合拢。

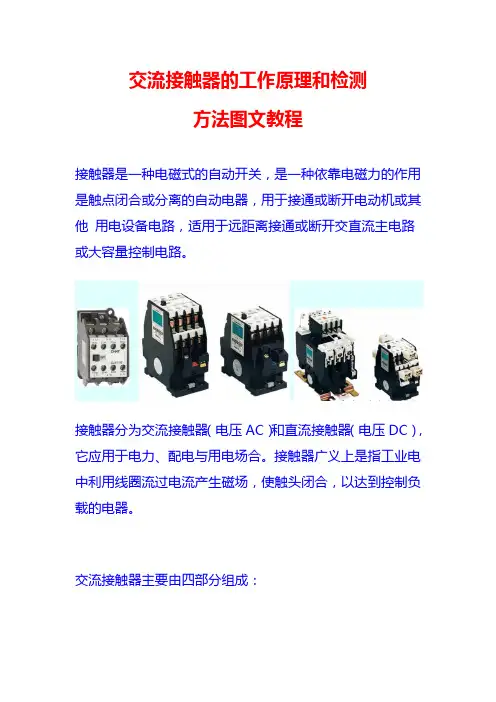

交流接触器的工作原理和检测方法图文教程
交流接触器的工作原理和检测方法图文教程接触器是一种电磁式的自动开关，是一种依靠电磁力的作用是触点闭合或分离的自动电器，用于接通或断开电动机或其他用电设备电路，适用于远距离接通或断开交直流主电路或大容量控制电路。
接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。
接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
交流接触器主要由四部分组成：(1)电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三组主触头和一至两组常开、常闭辅助触头,它和动铁芯是连在一起互相联动的，主接点一般是常开接点，而辅助接点常有一对常开接点或常闭接点；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁芯产生电磁吸力吸引动铁芯，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。
当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。
符号NO表示常开，常开触点通常情况下是断开状态，即线圈未得电的情况下断开的。
NC表示常闭，常闭触点通常情况下是关合状态，即线圈未得电的情况下闭合的。
在A1和A2接线端子之间有线圈的标识，其代表含义如下：M5线圈是交流220v50hz,M7线圈是交流220v50/60hz；Q5线圈是交流380v50hz,Q7线圈是交流380v50/60hz。
交流接触器一般会配合辅助触头使用。
接触器的选型1.主触点的额定电压主触点的额定电压大于负载的额定电压。
2.主触点的额定电流主触点的额定电流大于负载的额定电流。
3.线圈的额定电压线圈的额定电压根据控制回路的电压来选择。
线圈的判断方法1.将指针式万用表拨至“R×100”档，调零或将数字万用表拨至2k档。
交流接触器(课用) ppt课件
PPT课件
18
5、接触器有关符号：
接触器线圈
KM
接触器主触头－－用于主电路
KM
（流过的电流大，需加灭弧装置）
接触器辅助触头－－用于控制电路 常开 （流过的电流小，无需加灭弧装置）
常闭
PPT课件
KM
19
简单的接触器控制 A B C
刀闸起隔离作用
停止 按钮
起动 按钮
接触器控制对象：电动机
及其它电力负载, 特点：小电流控制大电流。
按控制主回路的电源种类可分为交流接触器和直流接
触器两种。

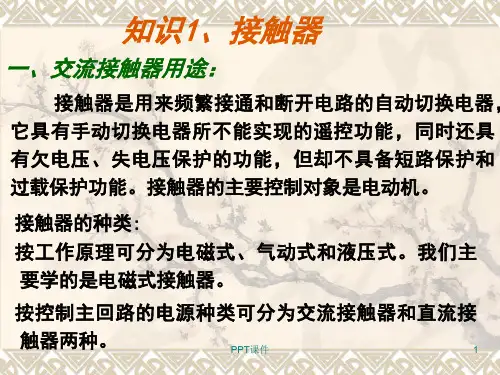

PPT课件
1
PPT课件
2
PPT课件
3
PPT课件
4
PPT课件
5
PPT课件
6
CJ20系列交流接
触器结构示意
1一动触桥
2—静触头
3—动铁心(衔铁）
4—触头弹簧
5—电磁线圈
6—静铁心
7—固定件
8—反作用弹簧
9—灭弧罩
10—触头压力
弹簧片
PPT课件
触头的作用是接通或分断电路，因此要求触头要具有良好的接触性能，电 流容量较小的电器(如接触器、继电器等)常采用银质材料作触头，这是因为银 的氧化膜电阻率与纯银相似，可以避免触头表面氧化膜电阻率增加而造成接触 不良。
触头的结构形式有
(1)桥式触头
PPT课件
(2)指形触头
13
交流接触器的触点分为两类，一类接在电动机的 主电路中，通过的电流较大，称作主触点；另一类接 在控制电路中，通过的电流较小，称为辅助触点。
21
2）额定电流
接触器的额定电流指主触头的额定电流，由工作 电压、操作频率、使用类别、外壳防护型式、触头 寿命等所决定。该值标注在铭牌上。 交流接触器:5、10、20、40、60、100、150、250、 400、600A； 直流接触器:40、80、100、150、250、400、600A。
继电器接触器控原理图
热继电器的符号
发热元件
FR
串联在主电路中
常闭触头
FR
串联在控制电路中
§8.2 基本控制环节
电机起动、停车（点动、连续运行、多地点 控制、顺序控制等）
电机正反转控制 行程控制 时间控制 速度控制
……
8.2.1 异步机的直接起动
A BC
一、点动控制
QS
C'
控
制
FU
KM
电
SB
路
KM
B'
主 电 路
KA FR
KM
控制 关系
SB SB：点动 SB2：连续运行
思考
以下控制1 SB2
KM FR
KM
SB
不能点动！
A BC
QS FU KMF
8.2.2 电机的正反转控制
SB1
正转
SBF
FR KMF
KMF SBR
KMR
FR
M 3~
KMR
KMR
操作过程： SBF
SB1
M 3~
动作过程
按下按钮（SB） 线圈（KM）通电 触头（KM）闭合 电机转动；
按钮松开
线圈（KM）断电
触头（KM）打开
电机停转。
简单的接触器控制 A B C
刀闸起隔离作用
停止 按钮
起动 按钮
M
3~
自保持
二、电动机连续运行
A BC QS
FU
C'
B' KM
停车 按钮
SB1
起动 按钮
KM SB2
KM 自保持
❖ 特点：结构紧凑，安装面积小，操作方便。 ❖ 用途：电源的引入开关；通断小电流电路；

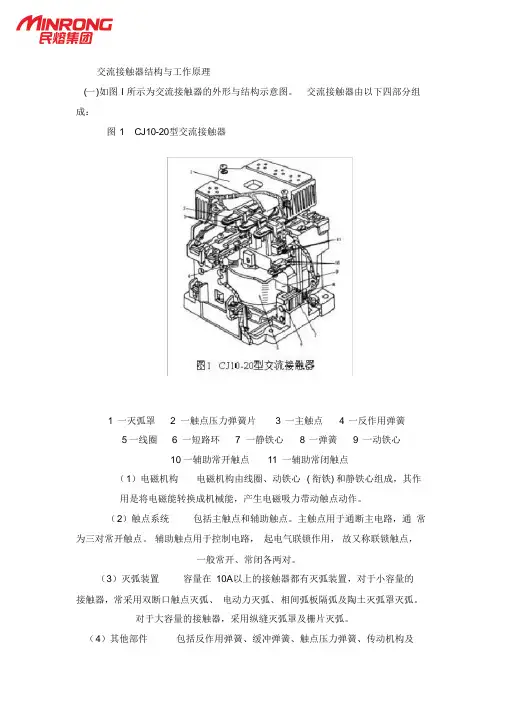

交流接触器结构与工作原理【超详细】
如何选用交流接触器接触器的选用步骤
交流接触器的选用，应根据负荷的类型和工作参数合理选用。具体分为以下步 骤：
1．选择接触器的类型
交流接触器按负荷种类一般分为一类、二类、三类和四类，分别记为
AC1 、
AC2 、AC3 和 AC4。一类交流接触器对应的控制对象是无感或微感负荷，如白炽 灯
、电阻炉等； 二类交流接触器用于绕线式异步电动机的起动和停止；
位置。由于线圈不通电，不仅无电力损耗，而且消除了磁噪音。
由德国引进的西门子公司的 3TB 系列、BBC公司的 B 系列交流接触器等具有 80 年代初水平。 它们主要供远距离接通和分断电路， 并适用于频繁地起动及控制交
流电动机。 3TB系列产品具有结构紧凑、机械寿命和电气寿命长、安装方便、可 靠 性高等特点。额定电压为 220～ 660V，额定电流为 9～630A。
吸合后，缓慢降低吸合线圈的电压，接触器释放时的最大电压。一般规定，吸合
电压不低于线圈额定电压的 85％，释放电压不高于线圈额定电压的 70%
5）吸引线圈额定电压
接触器正常工作时，吸引线圈上所加的电压值。一般
该电压数值以及线圈的匝数、 线径等数据均标于线包上， 而不是标于接触器外壳
铭牌上，使用时应加以注意。
接法: 一 :一般三相接触器一共有 8 个点，三路输入，三路输出，还有是控制点两个。 输出和输入是对应的， 很容易能看出来。 如果要加自锁的话， 则还需要从输出点 的一个端子将线接到控制点上面。 二 :首先应该知道交流接触器的原理。他是用外界电源来加在线圈上，产生电磁 场。加电吸合，断电后接触点就断开。知道原理后，你应该弄清楚外加电源的接
点，也就是线圈的两个接点，一般在接触器的下部，并且各在一边。其他的几路
交流接触器工作原理
3 .接触器主触头故障
• 交流接触器在工作时往往要频繁地接通 和断开电流电路,因此主触头是易损部件。 常见故障有触头过热、触头磨损和主触头 熔焊等
• 3.1 触头过热的主要原因
• a.交流接触器在运行过程中,触头通过的电 流大于其额定电流会造成触头过热。
• d.接触器的线圈控制电压不足,达不到额定 工作电压的85%,调控电路电压达到线圈的 额定工作电压。
5 .接触器线圈电流过大故障的原因
• a.线圈绝缘损坏或受机械损伤,造成匝间短 路或局部对地短路,在线圈中产生很大的短 路电流将线圈烧毁;
• b.交流接触器线圈两端电压一定时,它的阻 抗越大,通过的电流越小。
• 当衔铁在分开位置时,线圈阻抗最小,通过的 电流最大。铁心吸合过程中,衔铁与铁心的 间隙逐渐减小,线圈的阻抗逐渐增大,当衔铁 完全吸合后,线圈阻抗最大,电流最小。
• 因此,如果衔铁与铁心间不能完全吸合或有 间隙,使线圈电流增大,导致线圈过热以致烧 毁。如果操作频率过高,线圈同样会在大电 流的连续冲击下造成过热,甚至烧毁;
• b.接触器触头抗熔焊性能差,较长时间通过大电流时,触头熔焊粘连不 能释放,其中以纯银触头见多;
• c.由于E形铁心与衔铁之间的去磁间隙过小,断电后接触器的导磁铁心 和衔铁剩磁过大,其吸引力增大而不能释放;
• d.机械故障卡阻。维修时必须先切断电源,检查主电路有无短路,是否 存在负荷过大而配用的接触器容量较小,以及是否启动操作过于频繁等;
• 在化工企业电气设备的控制中,交流接 触器(以下简称接触器)得到了广泛的应用。 它具有操作简单、易于实现远距离操纵和 自动控制等优点。
(完整版)接触器的基本结构和技术参数
接触器的基本结构和技术参数接触器是一种用于频繁地接通或断开交直流主电路、大容量控制电路等大电流电路的自动切换电器。
在功能上接触器除能自动切换外,还具有手动开关所缺乏的远距离操作功能和零压及欠压保护功能，但没有自动开关所具有的过载和短路保护功能。
接触器生产方便，成本低，主要用于控制电动机、电热设备、电焊机、电容器组等，是电力拖动自动控制电路中使用最广泛的一种低压电器元件。
按接触器所控制的电流种类可分为交流接触器和直流接触器两种.一．交流接触器概述1、交流接触器的工作原理交流接触器的工作原理如图1所示。
图1 交流接触器的工作原理示意图按钮7在断开位置，交流接触器处于不得电的状态——常态,它的常闭触头闭合，常开触头断开.按动按钮7，电磁线圈6得电，电磁机构产生电磁力吸动衔铁，衔铁3向下运动，带动触头动作（反作用力弹簧被压缩)。
常闭触头断开,常开触头闭合.松开按钮7,电磁线圈断电，电磁铁电磁力消失，衔铁在反作用力弹簧4的作用下向上运动回到常态的位置，常开触头断开、常闭触头复位。
可以把交流接触器理解为一个由电磁铁控制的多触头开关。
其图形符号和文字符号如图2所示。
图22、交流接触器的基本结构（1)电磁机构交流接触器的电磁机构由铁心（两侧柱端部嵌有短路环)、电磁线圈、衔铁、反作用力弹簧和缓冲弹簧等组成。
衔铁的运动形式有绕轴转动的拍合式和直线运动的直动式,衔铁直线运动式又可分为正装直动式和倒装直动式（即触头在电磁机构的下方）。
(2）触头系统交流接触器的触头可分为主触头和辅助触头。
主触头用于接通、断开电流较大的负荷电路即主电路。
所以，主触头截面积较大，一般为平面型。
辅助触头截面积较小，一般为球面型,用于接通、断开控制电路、信号电路等。
交流接触器的主触头多为常开触头，辅助触头则有常开触头及常闭触头两种。
交流接触器的触头有桥式双断点和指式单断点等型式。
（3)灭弧装置交流接触器的主触头在切断具有较大感性负荷的电路时，动、静触头间会产生强烈的电弧,灭弧装置可使电弧迅速熄灭,减轻电弧对触头的烧蚀和防止相间短路。
交流接触器结构及工作原理
交流接触器结构及工作原理接触器的组成：电磁机构、主触点和灭弧系统、帮助触点、反力装置、支架和底座。
沟通接触器结构触头系统：主触头、帮助触头常开触头（动合触头）常闭触头（动断触头）电磁系统：动、静铁芯，吸引线圈和反作用弹簧灭弧系统：灭弧罩及灭弧栅片灭弧原理：线圈通电后，在铁芯中产生磁通及电磁吸力。
此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。
线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。
接触器结构及工作原理线圈常开主触点常开帮助触点常闭帮助触点接触器是一种电磁式自动开关。
它用于电动机频繁起动和远距离掌握，使操作更加平安便利。
接触器是应用较多的主要低压电器之一。
一、接触器接触器是靠电磁力操作的，按操作电源不同可分为直流和沟通两大类。
两类结构大致相同。
图一为接触器实物，图二为接触器的内部结构、文字符号。
图一沟通接触器图二沟通接触器内部结构和文字符号二、结构简介图二所示的接触器是由上下两段结构，上段为热固塑料躯壳。
上面固定着帮助触头、主触头和灭弧装置；下段为热塑性塑料底座，上面安装电磁系统和缓冲装置。
底座有螺钉固定孔，下部还装有用于IEC 标准35mm槽轨的锁扣。
1、电磁系统。
电磁系统由线圈、“E”形静铁心和衔铁心组成，静铁心头部装有短路环，用于防止沟通电流过零时衔铁的振动。
2、触头部分包括三对主触头和四对帮助触头。
主触头由三组桥式动触头和上下两侧三对静触头组成，触头材料为银基合金，容量较大，允许通过较大的电流，起接通和断开主电路的作用。
静触头、静铁心、线圈成一体，桥式动触头和衔铁成一体。
触头分成常开(NO)和常闭(NC)两类。
线圈末通电时，处于分断状态的触头称为常开触头；处于闭合状态的触头称为常闭触头。
该接触器四对帮助触头中常开(NO)、常闭(NC)触头数量可任意组合。
帮助触头只允许用于电流较小的掌握电路中。
交流接触器的型号含义结构示意图及对应符号说明
交流接触器的型号含义、结构示意图及对应符号说明主要用于控制、电热设备、电焊机、电容器组等,能频繁地接通或断开交直流主电路,实现远距离自动控制;它具有低电压释放保护功能,在拖动自动控制线路中被广泛应用;接触器有交流接触器和直流接触器两大类型;下面介绍交流接触器;下图所示为交流接触器的结构示意图及图形符号;1．交流接触器的组成部分1电磁机构：电磁机构由线圈、动铁心衔铁和静铁心组成;2触头系统：交流接触器的触头系统包括主触头和辅助触头;主触头用于通断主电路,有3对或4对常开触头；辅助触头用于控制电路,起联锁或控制作用,通常有两对常开两对常闭触头;3灭弧装置：容量在10A以上的接触器都有灭弧装置;对于小容量的接触器,常采用双断口桥形触头以利于灭弧；对于大容量的接触器,常采用纵缝灭弧罩及栅片灭弧结构;4其他部件：包括反作用弹簧、缓冲弹簧、触头压力弹簧、传动机构及外壳等;接触器上标有端子标号,线圈为A1、A2,主触头1、3、5接侧,2、4、6接负荷侧;辅助触头用两位数表示,前一位为辅助触头顺序号,后一位的3、4表示常开触头,1、2表示常闭触头;接触器的控制原理很简单,当线圈接通额定电压时,产生电磁力,克服弹簧反力,吸引动铁心向下运动,动铁心带动绝缘连杆和动触头向下运动使常开触头闭合,常闭触头断开;当线圈失电或电压低于释放电压时,电磁力小于弹簧反力,常开触头断开,常闭触头闭合;2．交流接触器的型号含义交流接触器在电路图中的文字符号用KM表示;接触器的图形符号如下图所示;接触器的型号含义说明例如：CJl0Z-40／3 为交流接触器,设计序号10,重任务型,额定电流40A 主触点为3极;CJl2T-250／3为改型后的交流接触器,设计序号12,额定电流250A,3个主触点;我国生产的交流接触器常用的有CJl0,CJl2,CJX1,CJ20等系列及其派生系列产品,CJ0系列及其改型产品已逐步被CJ20、CJX系列产品取代;上述系列产品一般具有三对常开主触点,常开、常闭辅助触点各两对;直流接触器常用的有CZ0系列,分单极和双极两大类,常开、常闭辅助触点各不超过两对;除以上常用系列外,我国近年来还引进了一些生产线,生产了一些满足IE标准的交流接触器,下面作以简单介绍;CJl2B-S系列锁扣接触器用于交流50Hz,电压380V及以下、电流600A及以下的配电电路中,供远距离接通和分断电路用,并适宜于不频繁地起动和停止交流电动机;具有正常工作时吸引线圈不通电、无噪声等特点;其锁扣机构位于电磁系统的下方;锁扣机构靠吸引线圈通电,吸引线圈断电后靠锁扣机构保持在锁住位置;由于线圈不通电,不仅无电力损耗,而且消除了磁噪音;由德国引进的西门子公司的3TB系列、BBC公司的B系列交流接触器等具有80年代初水平;它们主要供远距离接通和分断电路,并适用于频繁地起动及控制交流电动机;3TB系列产品具有结构紧凑、机械寿命和电气寿命长、安装方便、可靠性高等特点;额定电压为220～660V,额定电流为9～630A;3．接触器的主要技术参数和类型1额定电压：接触器的额定电压是指主触头的额定电压;交流有220V、380V 和660V,在特殊场合应用的额定电压高达1140V,直流主要有110V、220V和440V;2额定电流：接触器的额定电流是指主触头的额定工作电流;它是在一定的条件额定电压、使用类别和操作频率等下规定的,目前常用的电流等级为10A～800A;3吸引线圈的额定电压：交流有36V、127V、220V和380V,直流有24V、48V、220V和440V;4机械寿命和电气寿命：接触器是频繁操作电器,应有较高的机械和电气寿命,该指标是产品质量的重要指标之一;5额定操作频率：接触器的额定操作频率是指每小时允许的操作次数,一般为300次/h、600次/h和1200次/h;6动作值：动作值是指接触器的吸合电压和释放电压;规定接触器的吸合电压大于线圈额定电压的85%时应可靠吸合,释放电压不高于线圈额定电压的70%;常用的交流接触器有CJl0、CJl2、CJ10X、CJ20、CJXl、CJX2、3TB和3TD等系列;4．接触器的选择1根据负载性质选择接触器的类型;2额定电压应大于或等于主电路工作电压;3额定电流应大于或等于被控电路的额定电流;对于电动机负载,还应根据其运行方式适当增大或减小;4吸引线圈的额定电压与频率要与所在控制电路的选用电压和频率相一致;。
交流接触器的型号,结构,工作原理,选用,安装与使用
交流接触器的型号,结构,工作原理,选用,安装与使用接触器是一种自动的电磁式开关。
适用于远距离频繁地接通或断开交直流主电路及大容量掌握电路。
其主要掌握对象是电动机，也可用于掌握其他负载，如电热设备、电焊机以及电容器组等。
它不仅能实现远距离自动操作和欠电压释放爱护功能，而且具有掌握容量大、工作牢靠、操作频率高、使用寿命长等优点，因而在电力拖动系统得到了广泛应用。
依据接触器按书触头通过的电流种类不同，可分为沟通接触器和直流接触器两种。
沟通接触器的种类许多.目前常用的有我国自行设计生产的CJ0、CJ10和CJ20 等系列以及引进国外先进技术生产的B系列、3TB系列等。
另外，各种新型接触器，如真空接触器、固体接触器等在电力拖动系统中也逐步得到推广和应用。
本节以CJ10系列为例介绍沟通接触器。
一、沟通接触器的型号及含义二、沟通接触器的结构沟通接触器主要由电磁系统、触头系统、灭弧装置及帮助部件等组成。
CJ10-20型沟通接触器的结构如图3-18(a〕所示，(1)电磁系统、沟通接触器的电磁系统主要由线圈、铁芯(静铁芯)和衔铁(动铁芯)三部分组成。
其作用是利用电磁线圈的通电或断电.使衔铁和铁芯吸合或释放，从而带动动触头与静触头闭合或分断甲实现接通或断开电路的目的。
CJ10系列沟通接触器的衔铁运动方式有两种，对于额定电流为40 A 及以下的接触器。
可采纳如图3-19(a)所示的衔铁直线运动的螺管式;对于额定电流为60A及以上的接触器.可采纳如图3-10(b) 所示的衔铁绕轴转动的拍合式。
为了削减工作过程中交变磁场在铁芯中产生的涡流及磁滞损耗.避开铁芯过热，沟通接触器的铁芯和衔铁一般用E形硅钥片叠压铆成。
尽管如此.铁芯仍是沟通接触器发热的主要部件。
为增大铁芯的散热面积，又避开线圈与铁芯直接接触而受热烧毁，沟通接触器的线圈一般做成粗而短的圆衙形，并且绕在绝缘骨架上，使铁芯与线圈之间有肯定间隙.。
另外E形铁芯的中柱端面需留有0.1一0.2mm的气隙。
交流接触器结构图解
交流接触器结构图解交流接触器是一种中间控制元件，可频繁的通、断线路，以小电流控制大电流。
与热继电器配合起来使用，还能对负载设备起到一定的过载保护作用。
跟人手动分、合闸电路相比，交流接触器效率更高、可以灵活运用，并同时分、合多处负载线路，还有自锁功能，通过手动短接吸合后，就能进入自锁状态持续工作。
交流接触器结构图解交流接触器主要由电磁系统、触头系统、灭弧装置及辅助部件等组成。
1、电磁系统。
交流接触器的电磁系统主要由线圈、铁心（静铁心）和衔铁（动铁心）三部分组成。
其作用是利用电磁线圈的通电或断电，使衔铁和铁心吸合或释放，从而带动动触头与静触头闭合或分断，实现接通或断开电路的目的。
2、触头系统。
交流接触器的触头按接触情况可分为点接触式、线接触式和面接触式三种，分别如图1（a）、（b）和（c）所示。
按触头的结构形式划分，有桥式触头和指形触头两种，如图2所示。
图1 触头的三种接触形式（a）点接触；（b）线接触；（c）面接触图2 触头的结构形式（a）双断点桥式触头；（b）指形触头1-静触头；2-动触头；3-触头压力弹簧3、灭弧装置。
交流接触器在断开大电流或高压电路时，在动静触头之间会产生很强的电弧。
电弧是触头间气体在强电场作用下产生的放电现象。
电弧一方面会灼伤触头，减少触头的使用寿命；另一方面会使电路切断时间延长，甚至造成弧光短路或引起火灾事故。
触头开合过程中的电压越高、电流越大、弧区温度越高，电弧就越强。
低压电器中通常采用拉长电弧、冷却电弧或将电弧分成多段等措施，促使电弧尽快熄灭。
在交流接触器中常用的灭弧方法有以下几种：1）双断口电动力灭弧。
该种灭弧装置如图3 （a）所示。
这种灭弧方法是将整个电弧分割成两段，同时利用触头回路本身的电动力F 把电弧向两侧拉长，使电弧热量在拉长的过程中散发、冷却而熄灭。
容量较小的交流接触器，如CJ10 - 10型等，多采用这种方法灭弧。
2）纵缝灭弧。
该种装置如图3 （b）所示，由耐弧陶土、石棉水泥等材料制成的灭弧罩内每相有一个或多个纵缝，缝的下部较宽以便放置触头，缝的上部较窄，以便压缩电弧，使电弧与灭弧室壁有很好的接触。
《交流接触器》PPT课件
竞争格局
目前市场上交流接触器品 牌众多，竞争激烈，未来 市场将向高品质、高性能、 高可靠性方向发展。
客户需求
客户对交流接触器的需求 将越来越注重产品的性能、 稳定性、寿命及节能环保 等方面。
创新发展趋势探讨
智能化发展
随着物联网、人工智能等技 术的不断进步，交流接触器 将实现智能化发展，提高自 动化程度与运行效率。
保养周期建议及操作指南
操作指南 1. 断开电源，确保安全。
2. 清洁接触器表面灰尘和污垢。
保养周期建议及操作指南
01
02
03
04
3. 检查并紧固各连接部 位，确保连接可靠。
4. 对触点进行清洁和研 磨，去除积碳和氧化物。
5. 检查线圈绝缘层，如 有破损或老化应及时更 换。
6. 测试接触器动作性能， 确保其正常工作。
THANKS
感谢观看
《交流接触器》PPT课件
目录
• 交流接触器基本概念与工作原理 • 交流接触器分类及特点 • 选型与使用注意事项 • 维护保养与寿命延长策略 • 应用领域与市场前景展望
01
交流接触器基本概念与工作原理
交流接触器定义及作用
定义
交流接触器是一种用于频繁地接通 和切断主电路或大容量的控制电路 的电器。
辅助触点故障
机械故障
辅助触点接触不良或损坏会影响接触器的控 制功能。应检查辅助触点的接触情况，如有 异常应及时修复或更换。
机械部件磨损、变形或松动会导致接触器动 作不灵活或卡滞。应定期对机械部件进行检 查和维护，保持其良好的工作状态。
04
维护保养与寿命延长策略
定期检查项目清单
01
02
03
04
接触器外观检查
2024版交流接触器知识培训大全ppt课件
温升过高。
高温环境
需选择具有耐高温性能 的接触器，确保在高温 环境下能够正常工作。
潮湿环境
需选择具有防潮性能的 接触器，避免因潮湿导 致绝缘性能下降和触点
腐蚀。
腐蚀性气体环境
需选择具有防腐蚀性能 的接触器，确保在腐蚀 性气体环境下能够长期
稳定运行。
03
安装、使用与维护保 养方法
05
选型优化建议及案例 分析
针对不同负载类型选型建议
01
02
03
阻性负载
选用具有较小接触电阻和 良好耐热性能的接触器， 如银合金触点接触器。
感性负载
应选用具有较大容量和较 高分断能力的接触器，如 直流激磁的交流接触器。
容性负载
需选用具有较大容量和较 高耐压水平的接触器，如 真空接触器。
提高使用寿命和可靠性策略部署
交流接触器知识培 训大全ppt课件
目 录
• 交流接触器基本概念与原理 • 交流接触器分类与选型 • 安装、使用与维护保养方法 • 常见故障诊断与排除技巧 • 选型优化建议及案例分析 • 总结回顾与展望未来发展趋势
01
交流接触器基本概念 与原理
交流接触器定义及作用
定义
交流接触器是一种用于频繁地接通 和切断主电路及大容量控制电路的 电器。
线圈烧毁原因及预防措施
线圈匝间短路
由于线圈绝缘损坏或老化，导致 匝接触器，并定期检查和更换损
坏的线圈。
线圈过载
由于接触器长时间工作在过载状 态下，使线圈电流超过额定值， 导致线圈烧毁。应合理选择接触
器容量，避免过载运行。
线圈断路
由于线圈接线端子松动或脱落， 导致线圈断路，使接触器无法正 常工作。应定期检查接线端子，
交流接触器工作原理及内部结构图解
交流接触器工作原理及内部结构图解交流接触器是一种主触点常开的、三极的、以空气作灭弧介质的电磁式交流接触器。
其组成部分包括：线圈、短路环、静铁芯、动铁芯、动触头、静触头、辅助常开触头、辅助常闭触头、压力弹簧片、反作用弹簧、缓冲弹簧、灭弧罩等原件组成，交流接触器有CJO、CJIO、CJ12等系列产品，我国常用的CJO一20型交流接触器的外形结构如图其主要组成部分如下图所示：电磁系统：它包括线圈、静铁心和动铁心（又称衔铁）。
触点系统：它包括主触点和辅助触点。
主触点允许通过较大的电流，起接通和切断主电路的作用，通常以主触点允许通过的最大电流（即额定电流）作为接触器的技术参数之一。
辅助触点只允许通过较小的电流，使用时一般接在控制电路中。
交流接触器的主触点一般为常开触头，辅助触头有常开的也有常闭的。
额定电流较小的接触器，具有四个辅助触点；额定电流较大的，具有六个辅助触点。
CJ10-20型接触器的三个主触点是常开的；它有四个辅助触点，二个常开，二个常闭。
所谓常开、常闭是指电磁系统未通电动作前触头的状态，即常开触头是指线圈未通电时，其动、静触头是处于断开状态，线圈通电后就闭合，所以常开触头又称动合触头常闭触头是指线圈未通电时，其动、静触头是闭合的：．而线圈通电后，则断开，所以常闭触头又称动断触头。
灭弧装置灭弧装置的使用是迅速切断主触点开断时的电弧，可以看作是一个很大的电流，如不迅速切断，将发生主触点烧毛、熔焊等现象，因此交流接触器一般都有灭弧装置。
对于容量较大的交流接触器，常采用灭弧栅灾弧。
交流接触器的工作原理结构如右图所示，当线圈通电时，铁芯被磁化，吸引衔铁向下运动，使得常闭触头断开，常开触头闭合。
当线圈断电时，磁力消失，在反力弹簧的作用下，衔铁回到原来位置，即使触头恢复到原来状态。
老姚书馆馆提供。
交流接触器的结构和工作原理
交流接触器的结构和工作原理交流接触器属于控制类电器，不仅能实现远距离自动操作和欠电压释放等保护功能，而且还具有控制容量大、工作可靠、操作效率高、使用寿命长等优点。
一、交流接触器的结构交流接触器主要由四部分组成：1、电磁系统包括吸引线圈、静铁芯、动铁芯（衔铁）、分闸弹簧和铁芯短路环几部分。
1）吸引线圈加上电压后产生电流，形成磁场，衔铁被吸向静铁芯，带动主触点闭合，辅助触点常开闭合，常闭打开。
电磁线圈断电时，在分闸弹簧作用下，衔铁恢复原位，主触头分闸，辅助触点也各自恢复原位。
2）交流电的周期性变化使衔铁产生抖动和噪声，容易造成触点烧损，为了消除振动，在铁芯的端面局部镶嵌一个闭合的铜环，称为短路环。
当磁通穿过短路环时，在短路环上产生感应电流，由此产生一个反磁通与主磁通叠加，使穿过短路环的合成磁通与没有短路环磁路中的磁通有一个相位差，即这两部分磁通的变化有一个时间差，不会同时经过零点，从而保证磁铁的可靠吸合防止出现振动。
2、触头系统包括三组主触头和几组常开、常闭辅助触头，和动铁芯连在一起互相联动。
主触头的作用是接通和分断主回路，控制较大电流；辅助触头在控制回路中满足各种控制方式的要求。
3、灭弧装置1）灭弧装置用来保证触点断开电路时，产生的电弧可靠地熄灭，以减少电弧对触点的损伤。
2）容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。
对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。
4、绝缘外壳及附件，各种弹簧、传动机构、接线柱等。
二、交流接触器的工作原理当接触器线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运行，触点闭合，从而接通电源；当接触器线圈断电时，吸力消失，动铁芯联动部分依靠弹簧的反作用力而分离，使主触头断开，切断电源。
三、电磁式交流接触器的结构和工作原理1、电磁式交流接触器的结构电磁式交流接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
交流接触器的结构及工作原理
交流接触器的结构及工作原理
1、接触器的结构
以沟通接触器为例，它由电磁机构、触点系统、灭弧系统、反力装置、支架和底座等几部分组成：1）电磁机构
电磁机构的组成：由电磁线圈、铁心和衔铁组成。
电磁机构的功能：操作触点的闭合和断开。
2）触点系统
触点是接触器的执行元件，用来接通或断开被掌握电路。
触点系统包括主触点和帮助触点。
◆ 主触点：用在通断电流较大的主电路中。
◆ 帮助触点：用于接通或断开掌握电路，只能通过较小的电流。
按其原始状态可分为常开触点和常闭触点。
触点系统包括主触点和帮助触点。
◆ 常开触点：原始状态时（即线圈未通电）断开，线圈通电后闭合的触点叫常开触点；
◆ 常闭触点：原始状态闭合，线图通电后断开的触点叫常闭触点（线圈断电后全部触点复原）。
3）灭弧系统
容量在10A以上的接触器都有灭弧装置，常采纳纵缝灭弧罩及栅片灭弧装置。
4）反力装置
包括弹簧、传动机构、接线柱及外壳等。
5）支架和底座
用于接触器的固定和安装。
2、接触器的工作原理：
图1 沟通接触器结构示意图
1-动触头2-静触头3-衔铁4-弹簧5-线圈
6-铁心7-垫毡8-触头弹簧9-灭弧罩10-触头压力弹簧线圈加额定电压，衔铁吸合，常闭触头断开，常开触头闭合；线圈电压消逝，触头恢复常态。
为防止铁心振动，需加短路环。
3、接触器的图形及文字符号
图2接触器的图形符号和文字符号。
交流接触器(课用)PPT教学课件
交流接触器(课用)PPT 教学课件•交流接触器基本概念与工作原理•交流接触器主要技术参数与性能指标•常见类型及其特点分析•安装调试与运行维护方法论述目录•故障诊断及排除技巧分享•总结回顾与拓展延伸交流接触器基本概念与工作原理交流接触器定义及作用定义作用工作原理与结构组成工作原理结构组成选型注意事项根据被控制电路的电压等级选择相应电压等级的交流接触器。
根据被控制电机的功率和操作情况来确定交流接触器的额定电流等级。
注意交流接触器的接通与分断能力，不应低于电路中的最大短路电流。
考虑交流接触器的操作频率和使用寿命等因素。
使用注意事项010204交流接触器应安装在干燥、无显著摇动和冲击振动的地方。
在安装使用前，应检查线圈的额定电压是否和实际使用相符。
使用前应清除接触器表面的污垢，避免导电部分接触不良或造成短路。
定期检查交流接触器的触头磨损情况，及时更换磨损严重的触头。
03交流接触器主要技术参数与性能指标额定电压额定电流通断能力030201额定电压与电流参数触点容量及接通分断能力接通分断能力触点容量指接触器在规定条件下，能可靠地接通和分断电路的能力，反映了接触器的机械性能和电气性能。
触点磨损绝缘电阻和耐压水平绝缘电阻指接触器各带电部分之间以及带电部分与外壳之间的绝缘电阻值，反映了接触器的绝缘性能。
耐压水平指接触器各带电部分之间以及带电部分与外壳之间能承受的最高电压值，是评价接触器电气安全性能的重要指标。
绝缘材料接触器的绝缘性能主要取决于所采用的绝缘材料及其制造工艺，因此需要关注绝缘材料的质量和制造工艺的可靠性。
常见类型及其特点分析直流操作式交流接触器01020304工作原理优点缺点应用范围工作原理优点缺点应用范围拍合式（直动式）交流接触器节能型（永磁式）交流接触器工作原理优点缺点应用范围安装调试与运行维护方法论述安装前准备工作和注意事项01020304调试过程检查项目清单确认电源电压和频率是否符合接触器要求。
交流接触器的结构及工作原理及测量方法
交流接触器的结构及工作原理及测量方法一、交流接触器的结构1.电磁系统：由电磁线圈和铁芯组成。
电磁线圈接通控制电源后，会产生磁场，通过铁芯的导磁作用，将吸合力传递给触点系统，使触点闭合或断开。
2.触点系统：由主触点和辅助触点组成。
主触点在闭合状态下，承担着负载电流，起到开关电路的作用。
辅助触点一般用于信号控制、状态检测等功能。
3.辅助系统：包括电气继电器、热继电器、过载继电器等辅助元件。
这些元件能够根据控制电路的要求，实现接触器的自动保护、控制和故障检测等功能。
二、交流接触器的工作原理1.吸合过程：当控制电源加在电磁线圈上时，电流通过电磁线圈，产生磁场。
磁场将铁芯磁化后，形成一个吸合力。
这个吸合力会将触点系统中的触点闭合。
2.断开过程：当控制电源断开时，电流停止通过电磁线圈，磁场也随之消失。
这时铁芯不再具有磁性，失去吸合力。
触点系统中的触点因为外力作用，被弹簧弹起，实现断开状态。
三、交流接触器的测量方法为确保交流接触器的正常工作和性能可靠，一些关键参数需要进行测量和检查。
以下是常用的交流接触器测量方法。
1.触点电阻测量：利用万用表的电阻档位，将正负极分别接触在接触器的触点上，测量触点的电阻值。
通常，正常工作的接触器的触点电阻应该较低，接近于零。
2.吸合电流测试：用万用表的电流档位，将正负极分别接触在电磁线圈的两端，通过控制电源加电后，测量线圈的吸合电流。
吸合电流大小反映了电磁线圈是否正常。
3.断开电压测试：用万用表的电压档位，将正负极分别接触在触点的两端，利用启动或分闸按钮，使接触器断开，测量触点断开时的电压。
正常情况下，断开电压应接近于零。
4.静态触电测试：利用静态触电测试仪等设备，模拟实际负载，并进行触电性能测试。
该测试方法能够直接观察到接触器在负载状态下的状态和性能。
除了以上的测试方法外，还有一些其他的测量方法，如：接触器耐压测试、触点时间特性测试等，用于全面检验和评估交流接触器的工作状态和质量。
