管子卡箍
镀锌钢管卡箍连接方式
热收缩带连接将管材连接外表清理干净，然后用燃气喷枪以60℃温度预热。
把PE密封带放在管子接头黏合起来，再用热收缩带叠加缠起。
把钢片夹固定热收缩带后用燃气喷枪从中心向左右均匀加热。
使热收缩带完全固定在管材上，施工完成。
电热熔带连接尽管建筑工程新材料不断出现，但镀锌钢管在建筑安装工程中仍占主导地位，丝接、法兰连接都会破坏钢管的镀锌层，减少钢管的使用寿命，法兰连接又需要二次镀锌，不容易实现。
为克服这一缺点，一种有效保护钢管镀锌层的管道连接方式正在被人们逐渐认识、利用和推广，这种连接方式就是卡箍式连接又称沟槽式连接。
《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）也对卡箍连接提出了相关的验收要求。
1、镀锌钢管卡箍式连接的特点和使用范围镀锌钢管连接前须用专用滚槽机或车槽机在钢管周圈上开出标准深度的凹槽。
镀锌钢管可用滚槽方式在钢管上滚压出凹槽，厚壁钢管可用车槽方式开槽。
1.1特点1.1.1使用卡箍式连接可以有效地节省劳动时间，提高工作效率，特别是在大口径管道上体现得尤为明显；安装速度比传统连接方式快2-3倍。
1.1.2节省电源，降低环境污染。
1.1.3操作简单，维修方便。
沟槽式管接头重量轻，只有两条紧固螺栓，不用加装密封垫，安装时无特殊要求。
1.1.4可以最大限度的保护镀锌层，延长管道的使用寿命。
沟槽式管接头安装时不需要焊接，不会因焊渣使管路中的设备及阀门损坏,不会因焊渣四溅引起火灾。
1.1.5隔振：沟槽式管接头中间橡胶圈可阻断噪音；并可防止振动的传播。
1.1.6常用柔性管卡和刚性管卡：柔性管卡连接方式使系统具有柔性，允许钢管有一定的角度偏差、相对错位。
钢管连接后，两管端之间留有间隙可适应管道的膨胀、收缩。
管卡在最大允许偏转错位情况下，管道能保持正常工作压力。
柔性管卡具有承受一定末端载荷的能力。
刚性管卡连接方式使系统不具柔性，管卡卡紧后可与钢管形成刚性一体，在吊具跨度较大时,使管道依靠自身刚性连接支撑。
管卡箍规格型号
管卡箍规格型号
管卡箍是一种常用的连接件，用于固定和连接管道及其他构件。
它的规格型号多种多样，以适应不同管道的需求。
下面将从不同角度描述几种常见的管卡箍规格型号。
一、尺寸规格：
管卡箍的尺寸规格通常以管道外径为基准进行标识。
例如，某种管卡箍的规格型号为DN25，表示适用于外径为25mm的管道。
此外，管卡箍的规格型号还包括螺纹规格，如G1/2、G3/4等，用以适配不同螺纹连接的管道。
二、材质选择：
管卡箍的材质选择主要根据管道工作环境和要求来决定。
常见的材质包括碳钢、不锈钢、铸铁等。
碳钢管卡箍适用于一般工业场所，不锈钢管卡箍具有耐腐蚀性能，适用于化工、食品等特殊环境，铸铁管卡箍则适用于大型管道系统。
三、连接方式：
管卡箍的连接方式分为两种：螺纹连接和法兰连接。
螺纹连接适用于小口径管道，通过螺纹旋紧实现管道的固定。
法兰连接适用于大口径管道，通过法兰的螺栓连接实现管道的固定。
四、表面处理：
为了增加管卡箍的耐腐蚀性和表面美观度，常对其进行表面处理。
常见的表面处理方法有镀锌、喷漆、电镀等。
镀锌管卡箍具有良好的防腐蚀性能，喷漆管卡箍则可以根据需要选择不同的颜色。
总结起来，管卡箍的规格型号涵盖了尺寸规格、材质选择、连接方式和表面处理等方面。
正确选择合适的管卡箍规格型号，可以保证管道系统的稳定性和安全性。
在实际应用中，需要根据具体情况进行选择，并确保管卡箍的质量和安装工艺符合要求，以确保管道系统的正常运行。

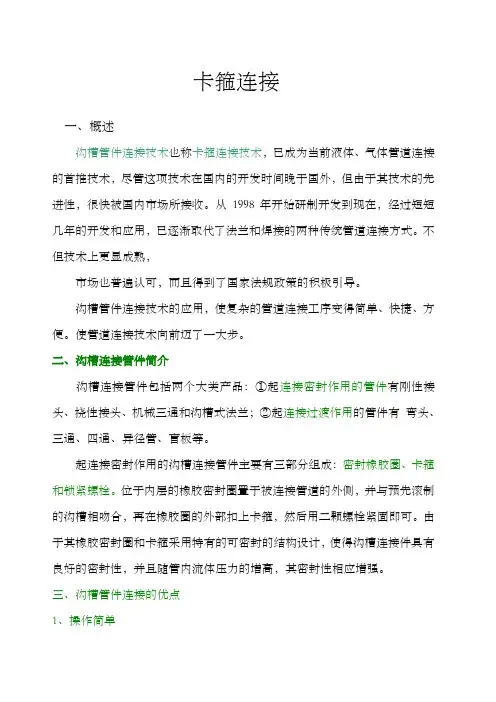

卡箍连接
卡箍连接一、概述沟槽管件连接技术也称卡箍连接技术，已成为当前液体、气体管道连接的首推技术，尽管这项技术在国内的开发时间晚于国外，但由于其技术的先进性，很快被国内市场所接收。
从1998年开始研制开发到现在，经过短短几年的开发和应用，已逐渐取代了法兰和焊接的两种传统管道连接方式。
不但技术上更显成熟，市场也普遍认可，而且得到了国家法规政策的积极引导。
沟槽管件连接技术的应用，使复杂的管道连接工序变得简单、快捷、方便。
使管道连接技术向前迈了一大步。
二、沟槽连接管件简介沟槽连接管件包括两个大类产品：①起连接密封作用的管件有刚性接头、挠性接头、机械三通和沟槽式法兰；②起连接过渡作用的管件有弯头、三通、四通、异径管、盲板等。
起连接密封作用的沟槽连接管件主要有三部分组成：密封橡胶圈、卡箍和锁紧螺栓。
位于内层的橡胶密封圈置于被连接管道的外侧，并与预先滚制的沟槽相吻合，再在橡胶圈的外部扣上卡箍，然后用二颗螺栓紧固即可。
由于其橡胶密封圈和卡箍采用特有的可密封的结构设计，使得沟槽连接件具有良好的密封性，并且随管内流体压力的增高，其密封性相应增强。
三、沟槽管件连接的优点1、操作简单沟槽管件的连接操作是非常简易的，无需特殊的专业技能，普通工人经过简单的培训即可操作。
这是因为产品已将大量的精细的技术部分以工厂化方式溶入到了产成品中。
一处管件连接仅需几分钟时间，最大限度的简化了现场操作的技术难度，节省工时，从而也稳定了工程质量，提高了工作效率。
这也是安装技术发展的总体方向。
而传统的焊接和法兰连接的管道连接方式，不但需要有相应技能的焊接工人，而且费时，工人的操作难度大，并存在焊接烟尘的污染。
由于操作空间和焊接技能的差异，焊接质量和外观都难以达到满意的结果，从而影响工程的整体质量。
另外，由于沟槽管件为成品件，现场所需要的操作空间小，可真正的实现靠墙靠角安装，操作难度大为减小，从而节省了占地面积，美化了管道安装的效果。
2、管道原有的特性不受影响沟槽管件连接，仅在被连接管道外表面用滚槽机挤压出一个沟槽，而不破坏管道内壁结构，这是沟槽管件连接特有的技术优点。
铸铁管卡箍连接工艺
铸铁管卡箍连接⼯艺给⽔排⽔及采暖⼯程篇柔性排⽔铸铁管卡箍式连接⼯艺标准1、范围卡箍式离⼼排⽔铸铁管主要⽤于⾼层及超⾼层建筑的排⽔、⾬⽔、及通⽓系统。
本标准规定了柔性铸铁排⽔管卡箍式连接⼯艺标准。
2、引⽤标准下列标准所包含的条⽂，通过在本标准中引⽤⽽构成为本标准的条⽂。
本标准出版时，所⽰版本均为有效。
所有标准都会被修订，使⽤本标准的各⽅应探讨使⽤下列标准最新版本的可能性。
《建筑给⽔排⽔及采暖⼯程施⼯质量验收规范》GB50242-2002《排⽔⽤柔性接⼝铸铁管及配件》GB/T12772-1999《建筑⼯程质量验收统⼀标准》GB50300-20013、柔性排⽔铸铁管优点卡箍式柔性铸铁排⽔管是⼀种新型的建筑⽤排⽔管材，这种管材与传统的承插式铸铁排⽔管道及塑料管材相⽐有许多优点，是⼀种更新换代产品。
3.1与传统的承插铸铁排⽔管⽐较3.1.1重量较轻卡箍式铸铁排⽔管均采⽤离⼼铸造，壁厚均匀，重量较轻；⽽传统的承插铸铁排⽔管国内⼤多采⽤连续铸造及砂模铸造⽣产，壁厚往往不够均匀，重量较重。
3.1.2抗震性能好国家《建筑给⽔排⽔设计规范》(GBJ15-88)1997年局部修订条⽂中增加的第3.3.20A条，对⾼层及超⾼层建筑中铸铁排⽔管材提出了抗震⽅⾯的要求。
传统承插式铸铁排⽔管为钢性联接，在建筑的层间位移达到10mm左右时就会出现漏⽔现象；在⾼层及超⾼层建筑中由于地震或风压所引起的层间位移往往可达20mm～40mm。
卡箍式铸铁排⽔管为柔性接⼝，两管间的轴向偏⼼⾓可达5°，完全能够满⾜抗震的要求。
3.1.3安装、更换管道⽅便卡箍式铸铁排⽔管由于重量较轻，且采⽤的卡箍接头为“活接头”，管与管之1给⽔排⽔及采暖⼯程篇间、管与配件之间⽆套叠，⽆论安装及拆卸、更换管道都要⽐传统承插铸铁排⽔管道⽅便。
⼈⼯费⾃然也就低。
3.1.4噪⾳低由于采⽤柔性橡胶连接，可以有效地防⽌卫⽣器具等产⽣的噪⾳通过管道进⾏传递。
由以上⽐较可见卡箍式离⼼铸铁排⽔管是传统铸铁排⽔管的换代产品，各⽅⾯的性能都⽐传统承插铸铁排⽔管要好。
排水铸铁管安装(卡箍式连接)
4.3.3.6 排水铸铁管（卡箍式连接）安装（1）排水铸铁管（卡箍式连接）安装程序：将卡箍内橡胶圈取下，先将卡箍套入前段管道，再将橡胶圈套入前段管道，然后将下段管子套入橡胶圈，最后将卡箍套住橡胶圈，用平口螺丝刀拧紧即可。
（2）立管安装：二人上下配合，一人在上一层楼板上，由管洞内投下一个绳头，下面一人将预制好的立管上半部拴牢，上拉下托将上层立管与下层立管对齐，下层的人把甩口及立管检查口方向找正，并上层立管套入橡胶圈内；上层的人用木楔将管在楼板洞处临时卡牢，然后复查立管垂直度，将立管临时固定牢固。
立管安装完毕，需配合土建用不低于楼板标号的混凝土将洞灌满堵实，待混凝土凝固后拆除临时支架。
（3）支管安装：先搭好架子并将托架按坡度安装好，或量准吊杆尺寸安装好吊卡；将预制好的管道托到托、吊架上，找准支管预留口尺寸，再将支管插入立管预留口上的橡胶圈内，并固定好支管。
设在吊顶内的末端有清扫口的支管需将管接至上层地面上，便于清淘。
支管安装完毕后，将卫生洁具或设备的预留管安装到位，找准尺寸并配合土建将楼板孔洞堵严。
（4）按设计要求设置立管检查口。
如排水支管设在吊顶内，应在每层立管上均装立管检查口，以便作灌水试验。
立管检查口堵盖必须加垫片，以防渗漏。
（5）为防管道容易堵塞，出墙管弯头以及排出管与立管的连接宜采用两个45度弯头或弯曲半径不小于4倍管径的90度弯头；排水管道管件应使用顺水三通，严禁使用T三通。
（6）排水管的坡度应符合《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）第5.2.2、5.2.3条的规定。
（7）排水管道的吊钩或卡箍应固定在承重结构上。
固定件间距：横管不得大于2米；立管不得大于3米。
层高小于或等于4米，立管可安一个固定件。
立管底部的弯管处应设支墩。
(新)管子卡箍
后退
!
中国第一重型机械集团公司标准
管子卡箍
!" # $% &’(!)*+ 代替 "#$%& ’()*+,-
材料! (!%)#*"+
标记示例!
!!"# $$ 的 % 型管子卡箍!
卡箍 % 型 "#! 备注栏注! &’ ( )* +,-./.0
$$
代 ’型
号 %型
公称通径 "#
重 量 "34#
,9
&’ ( )* +,-.710 &’ ( )* +,-.7#- +. ++7,
,.
+1 -$ #
.#
+1
17-#0 171.-
&’ ( )* +,-.71" &’ ( )* +,-.7## ,# +"
9#
,1
&’ ( )* +,-.71. &’ ( )* +,-.7#2 9- ,0
02
,1 #
-1.
+.
17#-+ 17-9+
&’ ( )* +,-.7-- &’ ( )* +,-.7#+ 9+ 91
09
-# 8-#
&’ ( )* +,-.7-# &’ ( )* +,-.7#, "# 09 9, #$ #
.+ -#,
,0
17#, 17-.+
&’ ( )* +,-.7-2 &’ ( )* +,-.7#9 .+ &
沟槽式卡箍连接施工方法
沟槽式卡箍连接施工方法一、卡箍连接工艺本工程的屋面雨水管采用沟槽式卡箍连接.管道沟槽式卡箍连接工艺是近年来在国内管道安装中在推广的一种新工艺,和传统的焊接等工艺相比,具有施工快速简易、接口安全可靠、隔振、占用空间小、不易腐蚀、维护改造方便等优点。
管道沟槽式卡箍连接的工艺流程是:安装准备→管子滚槽→管道连接→水压试验。
1.安装前准备（1）主要机具：开孔机，滚槽机,钢管切割机,滚槽机尾架,扳手，游标卡尺，水平仪，木榔头，安装脚手架，润滑剂等.(2)根据图纸管道位置安装好管道的支架、吊架。
卡箍接头（3）对镀锌钢管进行外观检查，管子内外镀锌应均匀，无锈蚀，无飞刺。
（4）清除管内污垢和杂物，校直管子。
2。
管子滚槽（1）用切管机将钢管按所需长度切割,切口应平整。
切口处若有毛刺，应用砂轮机打磨。
（2）将需加工沟槽的钢管架设在滚槽机和滚槽机尾架上。
（3)用水平仪调整滚槽机尾架，使滚槽机和钢管处于水平位置。
(4)将钢管端面与滚槽机下滚轮挡板端面贴紧，即钢管与滚槽机下滚轮挡板端面成90°.（5)启动滚槽机电机,徐徐压下千斤顶,使上压轮均匀滚压钢管至预定的沟槽深度为止，停机。
(6）用游标卡尺、深度尺检查沟槽的深度和宽度等尺寸,确认符合标准要求。
（7）千斤顶卸荷，取出钢管。
3.管道安装（1）安装应遵循先装大口径、总管、立管,后装小口径、支管的原则。
安装过程中应按连接顺序连续安装,以免出现段与段之间连接困难和影响管路整体性能。
(2）管道接头两端应设支撑点,以保证接口牢固.（3）准备好符合要求的沟槽管段、配件和附件.钢管端面不得有毛刺。
（4）检查橡胶密封圈是否损伤，将其套上一根钢管的端部.（5）将另一根钢管靠近已套上橡胶密封圈的钢管端部，两端间应按标准要求留有一定间隙。
（6）将橡胶密封圈套上另一根钢管端部，使橡胶密封圈位于接口中间部位，并在其周边涂抹润滑剂（洗洁精或肥皂水）。
润滑剂涂抹应均匀。
(7)检查两端管道中轴线,应使其尽量保持一致。
镀锌钢管卡箍式连接施工工艺
镀锌钢管卡箍式连接施工工法一、前言尽管建筑工程新材料不断出现，但镀锌钢管在建筑安装工程中仍占主导地位，丝接、法兰连接都会破坏钢管的镀锌层，减少钢管的使用寿命，法兰连接又需要二次镀锌，不容易实现。
为克服这一缺点，一种有效保护钢管镀锌层的管道连接方式正在被人们逐渐认识、利用和推广，这种连接方式就是卡箍式连接又称沟槽式连接。
《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）也对卡箍连接提出了相关的验收要求。
二、镀锌钢管卡箍式连接的特点和使用范围镀锌钢管连接前须用专用滚槽机或车槽机在钢管周圈上开出标准深度的凹槽。
镀锌钢管可用滚槽方式在钢管上滚压出凹槽，厚壁钢管可用车槽方式开槽。
2.1特点2.1.1使用卡箍式连接可以有效地节省劳动时间，提高工作效率，特别是在大口径管道上体现得尤为明显；安装速度比传统连接方式快2-3倍。
2.1.2节省电源，降低环境污染。
2.1.3操作简单，维修方便。
沟槽式管接头重量轻，只有两支紧固螺栓，不用加装密封垫，安装时无特殊要求。
2.1.4可以最大限度的保护镀锌层，延长管道的使用寿命。
沟槽式管接头安装时不需要焊接，不会因焊渣使管路中的设备及阀门损坏，不会因焊渣四溅引起火灾。
2.1.5隔振：沟槽式管接头中间橡胶圈可阻断噪音；并可防止振动传播。
2.1.6常用柔性管卡和刚性管卡：柔性管卡连接方式使系统具有柔性，允许钢管有一定的角度偏差、相对错位。
钢管连接后，两管端之间留有间隙可适应管道的膨胀、收缩。
管卡在最大允许偏转错位情况下，管道能保持正常工作压力。
柔性管卡具有承受一定末端载荷的能力。
刚性管卡连接方式使系统不具柔性，管卡卡紧后可与钢管形成刚性一体，在吊具跨度较大时，使管道依靠自身刚性连接支撑。
2.1.7使用广泛：沟槽式管接头可与（除非金属管道外）任何管道连接，特别对防腐管道能起到保护作用。
2.1.8投资小：专用设备价格低廉，目前大部分厂家免费提供安装设备供用户使用，不需设备投资，并可到现场指导用户安装。
浅谈管道卡箍连接施工工艺
浅谈管道卡箍连接施工工艺【摘要】卡箍连接是一种新型的管道连接方式,也称沟槽式连接.与传统的管道螺纹连接、焊接、法兰连接相比，优点显著。
本文详述了卡箍式管接头连接的施工工艺,适用于工业与民用安装工程镀锌钢管连接以及无缝钢管的连接，对各种类似管道施工有一定的参考价值。
【关键词】管道卡箍安装滚槽压力响应式密封圈密封连接传统的管接头连接方法有焊接、螺纹连接、法兰连接都会破坏钢管的镀锌层,减少钢管的使用寿命，法兰连接又需要二次镀锌，不容易实现.为克服这一缺点，一种有效保护钢管镀锌层的管道连接方式正在被人们逐渐认识、利用和推广，这种连接方式就是卡箍式连接又称沟槽式连接。
一、工艺原理卡箍式管接头主要由滚好槽的钢管端头、沟槽式机械卡箍件、密封胶圈套、紧固件所组成。
安装前，先将所要安装的钢管的端头滚槽,把密封胶圈套在管道的端头上，在橡胶密封圈外侧再安装卡箍件。
由于密封胶圈的高度高于管和卡箍的高度,套好卡箍并拧紧螺栓.受卡箍内部空间的限制,胶圈被挤压，从而密封效果被增强.当管内介质进入胶圈内,利用介质的压力，使胶圈压紧在管端,从而阻止介质外漏.二、施工技术特点1。
操作简单、工作效率高、施工质量稳定。
采用工厂化生产的沟槽管件，将大量精细的技术部分以工厂化方式完成。
施工现场只需用沟槽管件将滚槽后的管道进行连接，操作简单,不需要特殊的专业技能，普通工人经过简单的培训即可操作，最大限度地简化了现场操作的技术难度，几分钟就能完成一处管件连接,既提高了工作效率,缩短工期，又能保证稳定的工程质量。
2.劳动强度小。
管道沟槽式连接的专用卡箍接头重量轻、螺栓数量少、操作工人劳动强度小，安装方便,施工工艺简单。
3。
工序简单、缩短工期。
传统的法兰连接，镀锌钢管与法兰的焊接处应二次镀锌,工序繁琐，在工程的现场施工中进行二次镀锌，一般情况下很难实现.而采用沟槽式连接，不需要焊接,从而省去二次镀锌、再组装的工序，提高安装速度，缩短工期。
4.环保性能显著。
图片展示
刚性卡箍
刚性卡箍型号：XGQT01/柔性卡箍型号：XGQT02
适用于中等压力的场合，对应公称通径不同具有不同的标定压力。
用柔性卡箍连接管道后，允许管子有部分轴向位移和转角，使管路系统呈柔性状态；用刚性卡箍连接的管路系统呈刚性状态，管子不能产生轴向和径向位移。
矩管法兰型号：XGQT18
适用于对夹式蝶阀与管子的连接，也适用于法兰端的阀门或设备与管子的连接，为一过渡连接件。
管卡管卡高压管卡
变径挠卡KRJ 系列管卡法兰管卡
中压刚卡轻系列挠卡轻系列刚卡
超高压管卡
中压挠卡
45°弯头
11.25°弯头
90°弯头
22.5°弯头
45°弯头
90°弯头
盲片
机械三通（沟槽式）
机械三通（螺纹式）
U 型机械三通（螺纹式）
正三通
正四通
机械四通
丝接法兰
转换法兰
管卡法兰
沟槽异径管。
消防自喷管道卡箍连接施工方案一
消防自喷管道卡箍连接施工方案（一）消防自喷管道卡箍连接施工方案（一）提要：材料准备管材、配件应有质量保证书，必要时对管材进行复检，合格后方可使用，尤其要检查橡胶密封圈和活套法兰更多消防自喷管道卡箍连接施工方案（一）1.总则工程概况本工程为某设计研究院研发基地办公楼工程,工程地下一层、地上十一层。
本工程安装的消防自喷系统，全部采用镀锌钢管卡箍式连接。
该工程镀锌钢管卡箍式连接总工程量约1000m。
范围本工艺标准适用于建筑物、构筑物设置的自动喷水灭火系统工程的安装。
编制依据的标准及规范建筑给水排水及采暖工程施工质量验收规范GB50242-2002自动喷水灭火系统施工及验收规范GB50261-962.施工准备技术准备开工前，施工员必须仔细审阅图纸，编制施工方案，并向班组作全面技术交底，以保证安装质量。
下料工、管工必须经过技术培训，经考核合格后，取得相应上岗证，方可上岗操作。
材料准备管材、配件应有质量保证书，必要时对管材进行复检，合格后方可使用，尤其要检查橡胶密封圈和活套法兰，看是否和管材配套，对于损坏或磨损的，坚决不用。
待装管子、扳手、游标卡尺、水平仪、润滑剂、木榔头、安装脚手架等。
主要设备开孔机、滚槽机、钢管切割机、待装管子、扳手、游标卡尺、水平仪、润滑剂、木榔头、安装脚手架等。
施工作业条件土建主体封顶墙体砌筑完成后就可具备安装条件人员准备技术负责（工长）1人编制预决算、施工方案、设备材料计划。
抓好施工进度、质量检查、安全生产、竣工验收等工作。
施工班长1人对现场工人进行分工并协助技术负责（工长）抓好施工进度、质量检查、安全生产、竣工验收等工作。
下料工1人负责非标管道的切割、下料。
管工3人负责管道安装质量安全员人抓好质量检查并对整个施工现场、设备、材料、人员监督检查安全无事故。
3.施工工艺工艺流程安装准备→干管安装→报警阀安装→立管安装→检查→喷洒分层干支管→管道试压→管道清洗→喷洒头支管安装（系统综合试压及冲洗）→节流装置安装→报警阀配件、喷淋头安装→系统通水试验→交工验收。
沟槽式卡箍连接管道
沟槽式卡箍连接管道随着我国铝行业市场的进一步开发，新工艺、新产品、新材料不断涌现。
新工艺、新产品、新材料的出现推动工业炉的向前发展，使得炉窑制造企业的技术含量越来越高。
新工艺的出现对传统工艺提出了挑战。
这里介绍的工艺对于铝行业来说是新工艺，在其它行业已经不是新工艺了。
苏州安装1994年在吴江兰妮比加利纺织有限公司消防管道施工时用的就是这种工艺，当时国内这种沟槽式卡箍连接管道还是空白，我们接这个项目时是法国人提出要这样做的，开管道沟槽的机器、卡箍和密封橡胶由他们从法国带来。
安装时给我们带来很大方便，试压一次通过，效率高，节省了工时。
目前国内市场不少人家在制造这种开管道沟槽的机器、卡箍和密封橡胶，自称是“填补了国内空白、是金属管道连接的革命。
”沟槽式管接头具有快速、简易、安全、可靠、经济、免电焊、无污染的优点，而且可以吸收管路噪音、震动传播及热胀冷缩，便于管路的维修与保养，不受安装场所限制，易于控制预算成本，具有极大的推广价值。
它广泛地适用于给水排水、消防、石油、化工、煤气、电力、冶金、矿山、造船等管道工程。
钢管沟槽使用专用的钢管压槽机压制而成。
压槽机配轮由压轮和滚轮配对组合，沟槽宽度及端头长度均由配轮组合决定。
沟槽深度定位标尺是控制压轮下压的根本限制，其下压过程依次实现在滚轮启动和管体旋转中，旋转一周、下压一级，以保证压延过程中不出现管体真圆度改变及槽道深浅不一。
下图为钢管压槽原理图:沟槽式管接头的安装主要有三个工艺:1、卡箍的选用;2、橡胶的选用;3、管子凹槽的压制。
沟槽式管接头国内多采用球墨铸铁材料，不易生锈、强度高、韧性好、延伸性好，还具有较强的防震吸震性能。
C 型密封圈主要为C 型可形成三重反应式密封。
管道内流体的压力越大，接头的压力越大，接头的密封性越好。
沟槽式管接头分为钢性接头和柔性接头。
刚性接头利用卡箍的错口将管子紧紧系住，使得管子连接管道的作用，安装后不产生挠度。
柔性接头的卡箍内缘嵌入管道时，设计成有一定的间隙，使得管道连接后允许产生一定的轴向位移和侧向编转。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.3 D 型管子卡箍的型式和尺寸见图 3 和表 3。
图3 返回总目录 返回分目录
后退
3
允月/在匝 源519-2006 返回总目录 返回分目录
后退
4
表3
mm
公称通径 阅晕
质量
葬
阅园
皂皂
蚤灶
L1
H1
H2
d
L2
B
H3
H4
覫D4 噪早/100 件
25
30
20
3/4
40 73.5 46
75
17
28
32
38
16.8
缘苑
25.9
19.8
怨源
愿怨
愿园
猿
员园远
员猿愿
远远
28.8
22.4
中国第一重型机械集团公司 圆园园8原12原01 批准 返回总目录 返回分目录
圆园园8原12原3员 实施
后退
1
允月/在匝 源519-2006 返回总目录 返回分目录
表 1（续）
公称通径 阅晕
葬
阅园
皂皂
蚤灶
遭逸 凿圆
凿猿
藻
澡员逸
140 90
8
10
150
26
25
240
254 245 225 - 274 338
260
75
282 273 250 - 302 364 125 M20
280
299
332
300 - 352 418
325
220 150
351
378
350 - 402 475 145 M24
368
330
32
30
520
注 1：臆DN25 的管子卡箍不带锁紧螺母。 注 2：对于 DN20~DN40 的管子卡箍尺寸 L3 旋转 90毅。
25
1
48 81
80 30
12
19
34
50 M10
11
38
46
32
1讕讈
56
89
90
20
42
5
44.5
52
40
1讓讈
62 100 55
95
24
48
57
35
64
50
2
76 118 63
110
60
M12
82
76
65
2讓讈
94 135 77
135
15 37
14 42
94
89
80
3
106 152 82
145
3 106 152 82
48
108
120
100 4 136 190
114
95
75 40 70
17
15
133
148
125 - 164 217
110
140
105 M16
159
176
150 - 192 247
140
168
202 194 175 - 218 273 228 219 200 - 248 311
334
70
-
352
385
351
378
350
-
368
24 M24 402
435
1.2 C 型管子卡箍的型式和尺寸见图 2 和表 2。
后退
2
mm
质量，噪早/100 件
澡圆
粤型
月型
-
64.0
-
-
72.7
-
-
83.4
-
-
95.8
-
-
169.8
-
-
178.6
-
-
202.8
-
-
235
-
-
382
-
图2
表2
mm
公称通径 阅晕
2 标记示例
a=82 mm 的 A 型管子卡箍： 卡箍 82 JB/ZQ 4519-2006
a=120 mm 的 C 型管子卡箍： 卡箍 C120 JB/ZQ 4519-2006
返回总目录 返回分目录
后退
4
315
250
254 245 225
-
274 338
342
275
282 273 250
-
302 364 125 M20 370
22
300
299
332
300
-
352 418
420
360
325
60 15 30
351
378
350
-
402 475 145 M24 480
26
550
368
注：臆DN50 的管子卡箍不带锁紧螺母。
返回总目录 返回分目录
后退
1
中国第一重型机械集团公司标准
管子卡箍
1 型式和尺寸 1.1 A 型和 B 型的管子卡箍型式和尺寸见图 1 和表 1。
ቤተ መጻሕፍቲ ባይዱ
允月/在匝 源缘员9原2006 代替 JB/ZQ 4519-1997
图1
表1
mm
公称通径 阅晕
葬
阅园
皂皂
蚤灶
遭逸 凿圆
凿猿
藻
质量，噪早/100 件
澡员逸
澡圆
粤型
月型
圆缘
30
圆园
3/4
40
苑园
圆愿
9.4
6.8
圆愿
源园
猿圆
38
圆缘
员
48
苑远
猿员
10.5
7.7
猿源
员园 酝员园
猿愿
46
猿圆
员讕 讈
56
愿远
猿苑
12.0
9.0
源圆
源源援缘
52
源园
员讓 讈
62
怨圆
源愿
缘园
缘苑
64
缘园
圆
76
员园怨
远园
员圆 酝员圆
82
苑远
远缘
圆讓 讈
94
员圆缘
源园
12.9
9.7
源怨
22.2
51
108
120
100
4
136 190
114
190
110
40 10 20
133
148
125
-
164 217
220
140
105 M16
120 18
159
176
150
-
192 247
250
140
168
202 194 175
-
218 273
228 219 200
-
248 311
270
150
50 12 25
后退
2
允月/在匝 源519-2006 返回总目录 返回分目录
后退
3
表 2（续）
mm
公称通径 阅晕
质量
葬
阅园 皂皂 蚤灶
L1
H1
H2
d
L2
L3
B
H3
H4
H5
D2 噪早/100
57
64
50
2
76 118 63
33
60
38 25 50
5
10
6
10
M12
82 76 65 2讓讈 94 135 77
37
94 89 80
质量
葬
阅园 皂皂 蚤灶
L1
H1
H2
d
L2
L3
B
H3
H4
H5
D2 噪早/100 件
25
30
20 3/4 40 73.5 46
15
28
32
38
25 1 48 81
17
34
50 M10 24 25 35 5
8
5
8
38
46
32 1讕讈 56 89
18
42
44.5
52
40 1讓讈 62 100 55
20
48
返回总目录 返回分目录
108
120
100
4
114
136
171
133
148
125
140
-
60 16 M16 164
191
159
176
150
-
168
192
217
202 194
175
-
218
249
228 219
200
-
248
283
254 245
225
282 273
250
299
332
300
325
-
274
306
20 M20
-
302
