沉管振冲砂桩监理细则
沉管灌注桩监理细则
沉管灌注桩监理细则
一、施工前阶段
1.项目负责人要负责对沉管灌注桩监理工作进行组织和指导,确保施工按照规范进行。
2.沉管灌注桩施工前要进行前期准备工作,包括确定施工方案、编制施工技术措施和组织设计等。
3.施工单位要根据施工方案和技术措施编制施工图、技术规程,并向监理单位提供。
4.监理单位要对施工单位提供的施工图、技术规程进行审核,确保其合理、可行。
5.监理单位要组织会议,对施工方案、施工图、技术规程等进行讨论和完善。
二、施工过程监理工作
1.沉管灌注桩施工过程中,监理单位要对施工单位的人员、设备和材料进行监督检查,确保其符合施工要求和规范。
2.监理单位要检查施工现场的土层地质、地下水位和建筑物基础等情况,并及时向施工单位提出意见和建议。
3.监理单位要检查施工单位的施工材料,包括钢筋、水泥、砂石等,确保其质量符合规定。
4.监理单位要对施工单位进行现场指导和技术支持,确保施工过程中质量和安全。
5.监理单位要检查施工单位的施工记录和施工质量验收报告,确保施
工过程中的数据和材料真实可靠。
6.监理单位要对施工单位的施工进度进行监控,确保按照工期完成施
工任务。
三、施工后阶段监理工作
1.施工完成后,监理单位要对沉管灌注桩进行验收,包括验收施工图、技术规程和施工质量验收报告等。
2.监理单位要对施工质量进行评估和检查,确保满足规定的标准和要求。
3.监理单位要对沉管灌注桩的材料进行送检,确保其符合规定的质量
要求。
4.监理单位要对施工单位的施工记录进行归档,包括施工图、技术规
程和验收报告等。
5.监理单位要对施工过程中的问题和隐患进行归纳和总结,提出改进

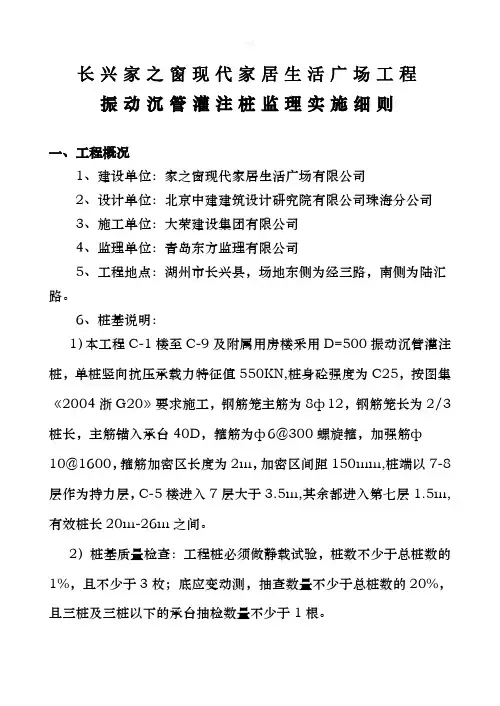

振动沉管灌注桩监理实施细则
XXXX工程沉管灌注桩施工监理实施细则
编制:
审核:
浙江文华工程建设监理有限公司XXXX工程项目监理部
二00三年十月二日
(一)专业工程概况(建议加入施工图中桩基部分内容,主要为:基础类别;桩径、桩长、桩数;混凝土级配和钢筋笼设置要求;设计单桩承载力;桩基施工进度要求;场地和周边环境状况等)XXXX工程位于XX市解放路七号地块,由XXXX组成,共X 层,建筑面积XXm2,框架结构。本工程由XX市建筑设计院设计,由XX建筑工程公司总承包,XX公司承担桩基施工,设计桩型为沉管灌注桩,共X根,其中试桩3根,фXX桩35根,фXX桩66根,фXX桩48根,……
(二)专业工程特点
沉管灌注桩是通过锤击、振动力、振动冲击力或静压力将暂时堵住下端开口的无缝钢管(即沉管)沉入到地基预定深度,然后向沉管内下入钢筋笼并灌注混凝土,再用动力将沉管拔出地面,从而混凝土和钢筋笼留在地下形成桩。
根据打桩设备的性能,成桩最在长度一般可达25m,若采取措施还可适当加长,最大桩径可达600mm,单桩竖向承载力最大可达1000KN。施工过程中可以根据地层的局部变化及时调整桩的长度与直径,较好地满工程要求,免去了砍桩接桩的麻烦与浪费,同时具有施工速度快,省钢材的优点。该桩型可穿越各类粘性土层及粉地层,穿越厚度不大的稍密、中密、饱和的砂土地层及含粘性土较多的圆砾(或砾石)地层,但不能穿越基岩、卵石(碎石)有及较纯净的圆(砾石)和密实的砂层。沉管灌注桩属于挤土桩,在沉管过程中将使周围地层挤密,如果施工的方法不当,可引起地面隆起,或产生横向推压

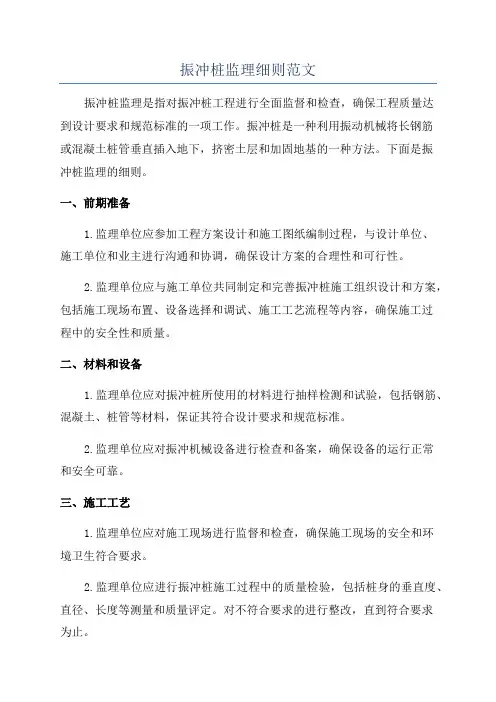

振冲桩监理细则
北京市引潮入城改建工程
振冲碎石桩工程监理实施细则
编号:YCRC—JL—XZ01
北京燕波工程管理有限公司
第十一项目部
2004年12月
编制:审核:批准:
振冲碎石桩工程监理实施细则
一、工程特点
(一)新建加压泵站工程地质概况
新建加压泵站工程位于北京市顺义区机场东路与小中河交汇处的三角地带,地处温榆河及潮白河之间的平坦地块,沉积物以温榆河及潮白河共同作用形成的细颗粒为主。引潮入城改建工程泵站工程地质勘察报告表明,该站未发现不良地质现象,不存在影响场地整体稳定性的不良地质作用。但其主要建筑物(进水前池、主副厂房、办公楼)地基存在粉细沙层液化问题.
1.主要地层结构。除表层耕土外,为一般第四纪冲洪积物(al~plQ4).主要地层分为:
①表层耕土:厚0.4~1。4m,平均厚0。8m,层底标高20.45~21。51m;②低液限粘土:厚0。7~3。2m,平均厚2。2m,层底标高17。46~22。02m;③含细粒土砂:厚0。6~4.8m,平均厚2。4m,层底标高14.38~21。97m;④级配不良砂:厚1。3~8.1m,平均厚4。4m,层底标高8。33~16。38m;⑤含细粒土砂:厚1.2~12。6m,平均厚6.0m,层底标高1。98~13.28m;⑥级配不良砂:厚2。0~10。9m,平均厚5。1m,层底标高2。07~4.99m;⑦低液限粘土:厚6。2~9。4m,平均厚7。8m,层底标高-6.39~-2。61m;⑧含细粒土砂:厚1.2~12。6m,平均厚6。0m,层底标高1。98~13。28m。
2.地震动峰值加速度为0。20g,相当于地震基本烈度Ⅷ度,场地类别为Ⅲ类。
沉管灌注桩监理细则
沉管灌注桩监理细则
一、引言
沉管灌注桩(下称沉管桩)是一种常用的地基处理技术,其施
工质量直接影响工程的安全性和使用寿命。为了确保沉管桩施工的
质量和安全性,需要进行全面有效的监理工作。本文将介绍沉管桩
监理的一些细则,以提供有效的指导。
二、监理工作内容
1. 设计文件审核:监理人员应仔细审查沉管桩的设计文件,包
括桩长、直径、布置密度、混凝土配合比、固结灌注法等方面的要
求是否符合规范要求。
2. 施工方案审查:监理人员应审查施工单位提交的沉管桩施工
方案,包括沉管的顺序、施工方法、施工参数等内容是否科学合理。
3. 监督施工过程:监理人员应随时到现场进行巡视,并检查施
工单位的施工工艺、材料、设备等是否符合规范要求。
4. 现场质量检查:监理人员应与检测单位合作,对沉管桩的质
量进行抽样检测,包括钢筋的强度、混凝土的坍落度、方向、应力
等参数的测试。
5. 监控质量记录:监理人员应及时记录施工过程中的关键节点,比如钢筋的焊接、混凝土浇筑、灌浆等环节的参数和质量,以备后
期追溯和检查。
三、监理人员要求
1. 专业知识:监理人员应具备相关的工程技术背景,熟悉沉管
桩施工的规范和要求,了解施工过程中可能出现的质量问题,并能
提出解决方案。
2. 严谨态度:监理人员应认真对待每一个环节,对施工单位的
操作进行严格监督,确保施工过程的规范性和质量。
3. 沟通能力:监理人员应与设计、施工、检测等各方面进行密
切合作,及时沟通和解决问题,确保施工的顺利进行。
4. 持证上岗:监理人员应具备相应的监理工程师资格证书,确
保具备相应的专业知识和技能。
砂桩振冲设计相关要求
十一、振冲加固要求
1.振冲加固范围详见陆域形成、地基处理平面图。
2、振冲深度:回填砂层,振冲平均深度为5m。若表层为砂层,振冲深度需进入砂层不小于100cm;表层若为淤泥层,振冲深度进入原泥面线50cm。具体深度可根据地质资料和现场情况适当调整。
3、振冲功率75kw,正三角形布置,间距3.0m。振冲施工前应进行典型试验,届时根据典型试验结果对振冲参数进行相应调整。
4、振冲施工前,将测量基准点设在受施工影响范围以外的地方,根据设计要求对振冲点进行测放定位,振冲点定位误差不超过半个振冲器直径,振冲点应明显的标记和编号。
5、振冲施工工艺如下:
(1)成孔贯入水压可用200~600kPa,水量可用200~400L/min;
(2)振冲速率控制在1~2m/min范围内;
(3)匀速振动下沉至设计底标高处,留振20秒;匀速振动上拔,每0.5m停顿并留振20秒,至孔口处,留振120秒(视表层液化塌陷情况),结束后关闭水泵及振冲器,移至下一根桩;
(4)振冲施工密实电流为55~70A;
(5)振冲下沉量暂考虑为50cm,施工过程中可根据实际下沉量作适当调整;
(6)施工过程中应对场地地面高程变化和深层水平位移进行监测;
(7)经典型试验对上述参数进行复核及相应调整。
6、振冲加固后要求推平和进行地面测量,确定总沉降量,振冲联合振动碾压工艺,施工顺序为场地整平――施工放线――场地标高测量――振冲――场地整平――振冲后场地标高测量――振动碾压后场地标高测量。
7、所有振冲施工均需有监理和记录,并且记录需监理签名确认。
检测指标:
振冲监理实施细则
青岛港前湾港区四期工程
水工5~8泊位
冲
监
理
实
施
细
则
监理单位:山东省交通工程监理咨询公司
青岛港前湾四期水工项目部
编制人:
审核人:
编制日期:
一、工程概况
本工程5~8泊位码头岸线顺直于1~4泊位,全长1320m。沉箱后方从底层依次向上回填混合倒滤层2m厚(-20m~-18m)、中粗砂(-18m~-3m)、-3m往上回填风化砂至+5.0m, 根据设计要求需振冲挤密法进行地基加固施工。
振冲范围:宽,距沉箱后沿50m范围内,长1320m,面积6.6万m2。
振冲方法:振冲孔横向排距2.165,孔间距2.5m,采用梅花布点方式,每排20-19个点位。北侧距沉箱后沿31.25m范围内(每排13-12个点位)振冲至-15.0m,南侧剩余部分振冲至-10.0m。
特点:振冲法施工加固速度快,振动影响范围小。由于本工程振冲面积大、深度较大,施工前要详细阅读分析工程地质勘察报告和设计加固要求,结合工程地基土的特性,确定采用的振冲施工工艺。
二、质量控制依据
1、振冲地基设计图纸(设计说明振冲处理标准:桩间标贯N>15击,相对密度Dr>0.60,ø>32°,符合土地基承载力特征值200Kpa,回弹模量大于60Mpa。可就地采用风化砂回填。)
2、工程地质勘察报告
3、经审查批准的施工组织设计及其他技术文件。
4、业主、设计单位、监理机构和承包人在工程实施过程中有关的会议纪要和经确认的其他文字记载。
5、根据施工前在现场选取有代表性的场地进行典型施工,取得
的加密电流、留振时间等具体施工参数控制施工过程。
6、施工及质量检验执行规范:

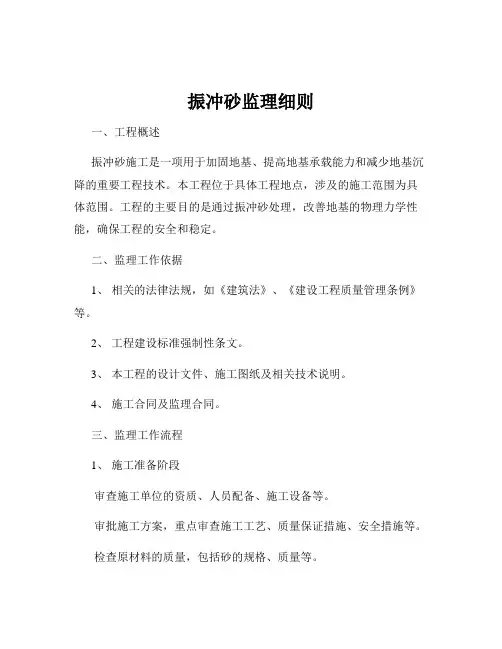

振冲砂监理细则
振冲砂监理细则
一、工程概述
振冲砂施工是一种常见的地基处理方法,通过振冲器的振动和水冲作用,在地基中形成砂桩,以提高地基的承载能力和稳定性。本工程为_____,位于_____,占地面积为_____,总建筑面积为_____。振冲砂施工区域为_____,处理面积约为_____平方米。
二、监理依据
1、本工程的设计文件、施工图纸及相关技术规范。
2、《建筑地基处理技术规范》(JGJ 79-2012)。
3、《建筑工程施工质量验收统一标准》(GB 50300-2013)。
4、经审批的施工组织设计及振冲砂专项施工方案。
三、监理工作流程
1、施工准备阶段
审查施工单位的资质、人员配备和施工设备。
熟悉设计文件和施工图纸,参加设计交底和图纸会审。
审批施工组织设计和振冲砂专项施工方案。
检查施工场地的平整情况、水电供应和排水系统。
2、施工过程阶段
旁站监督振冲砂施工过程,检查施工工艺和施工参数的执行情况。
抽检原材料(砂)的质量,检查砂的规格、含泥量等指标。
检查桩位的偏差、桩径、桩长和桩体的密实度。
督促施工单位做好施工记录和质量检验。
3、质量验收阶段
组织分项工程的质量验收,审查施工单位提交的质量检验报告和验收资料。
对不符合要求的部位,要求施工单位进行整改,直至验收合格。
四、监理工作的控制要点及目标值
1、原材料控制
砂:选用质地坚硬、级配良好、含泥量不大于 5%的中粗砂。砂的
质量应符合设计要求和相关标准的规定。
控制目标值:砂的含泥量不大于 5%,细度模数在 23~30 之间。
2、施工设备控制
振冲器:型号应符合施工要求,性能良好,能满足施工工艺的需要。
最新整理振冲碎石桩施工监理细则
振冲碎石桩施工监理细则
1 总则
1.1为了保证振冲碎石桩的施工质量和进度,达到提高地基承载能力,减少沉降量和不均匀沉陷,提高地基强度,增加稳定性,提高地基土的相对紧密度,增加其抗地震液化能力的目的;为加强施工监督管理,特制定本细则。
1.2本细则适用于大连市快速轨道车 3 号线工程。
1.3本细则的编制依据:
(1)该工程的施工承包合同;
(2)该工程的设计文件有关部分;
(3)公路工程设计规范和施工技术规范;
( 4)《建筑地基处理技术规范》(JGJ 79-91);(5)《火力发电厂振冲法地基处理技术规范》(DL/T 5101-19xx);
( 6)《水利水电工程振冲地基处理规范》(征求意见稿);(7)《水工建筑物抗震设计规范》(SL 203-97);(8)其他有关规程、规范、标准。
1.4承包商应按设计要求进行现场原体试验,以验证、选择施工工艺和施工机具,确定施工技术参数。(本工程原体试验已进行)
1.5施工中必须建立健全技术责任制,特别是质量管理和质量保证体系;必须建立专职质量检查机构,严格执行“三检制” 。
1.6所使用的振冲机具应是经过有关部门鉴定和本工程原体试验验证过的。施工中如需改变施工方法和技术参数,或变更不同类型的振冲机具,必须通过监理会同业主和设计共同研究决定。
2 施工
2.1施工准备
在开工前承包商应作好以下准备工作:
( 1)参加业主 /监理单位组织的设计交底,掌握有关设计要求;
(2)收集施工场地的工程地质和水文地质资料,以指导施工和便于处理施工中可能会遇到的问题;
(3)编写好施工组织设计,根据设计要求,结合原体振冲试验确定的技术参数、施工工艺和振冲机具类型,编制施工技术措施和进度计划,报监理工程师审批;(4)按设计要求和原体振冲试验验证的结果,准备好相应功率及型号的振冲器和配套机具、设备;
桩基监理细则
桩基监理细则
1. 质量控制
1.1 桩基施工前的准备工作
桩基施工前,监理人员应对施工方案进行审核,并与施工单位共同制定质量控制计划。同时,对施工现场的勘察数据、设计文件等进行审核,确保施工符合规范要求。
1.2 施工过程的监督
监理人员应持续监督桩基施工的各个环节,包括孔洞的打钻质量、灌注桩混凝土的配合比、钢筋的布置情况以及振动、沉桩等施工过程。同时,对施工设备和施工人员进行监督,确保施工安全、质量合格。
1.3 施工记录和报告
监理人员应详细记录桩基施工的过程,包括施工过程中的关键设备参数、质量检验结果、施工人员的资质等,并及时向项目管理人员提交监理报告,以便评估施工质量和进度。
2. 安全管理
2.1 安全培训和管理
施工单位应对参与桩基施工的人员进行必要的安全培训,并确保施工人员具备相关岗位证书。监理人员应定期进行施工现场安全巡查,发现并及时纠正存在的安全隐患。
2.2 工程安全防护
监理人员应确保施工现场周边的安全防护设施完善,包括安全
警示标识、防护栏杆等。同时,对施工设备的运行安全进行监控,确
保施工过程中不发生人员伤亡和设备事故。
2.3 突发事件应急处理
监理人员应制定应急预案,明确施工现场突发事件的应对措施
和责任分工,以保障施工人员的生命安全和工程质量。
3. 环境保护
3.1 施工废弃物处理
施工单位应按照相关规定对施工废弃物进行分类和妥善处理,
监理人员应对废弃物处理情况进行监督,并确保废弃物不对环境造成
污染。
3.2 施工现场环境保护
监理人员应责成施工单位采取措施,减少施工现场的噪音、扬
尘等对周边环境的影响,并定期监测施工现场的环境污染情况,确保
沉管振冲砂桩 监理细则
曹妃甸港区煤码头(二期)堆场试验区地基处理工程(沉管振冲砂桩)监理实施细则
编制:
审核:
秦皇岛方圆港湾工程监理有限公司
二O一0年八月
目录
1 本工程工程概况
1.1工程名称
1.2工程建设区域
1.3工程建设特点
2本工程监理技术依据
3本工程施工准备阶段的监理工作
4本工程施工过程中的监理控制点及质量控制
5本工程验收标准
6本工程监理日常工作
6.1旁站
6.2质量问题发现和处理
6.3协调
6.4资料归档工作
1 本工程工程概况
1.1工程名称:曹妃甸港区煤码头(二期)堆场试验区地基处理工程(沉管振冲砂桩)。
1.2工程建设区域:唐山曹妃甸港区一港池西岸线,煤码头起步工程北侧,堆场试验三区内。
1.3工程建设特点:本工程为沉管振冲砂桩地基处理方式,采用DZ-70-75KS振动锤振动沉管桩机,用活瓣荷叶桩尖将沉管沉至设计桩长或用电流确定长。砂料采用现场海砂。一边提管一边振动,同时用料斗直接加到成桩所需砂子为止。试验桩设计底标高为-15m,孔径为50cm,分1.2、1.5和1.8三种桩距进行试验,区域尺寸为30*30m。
2本工程监理技术依据:
《建筑地基基础工程施工质量验收规范》GB50202-2002。《水运工程质量检验标准》JTS257-2008
《建筑地基处理技术规范》JGJ79_2002
《曹妃甸煤码头二期工程岩土工程勘察报告》
施工图纸
3本工程施工准备阶段的监理工作
1)认真研究设计资料,领会设计意图。根据施工图纸、设计
施工工艺来审查施工方案和组织设计,并重点提出:本工程处理深度深,工期紧,设计指标要求苛刻,为了施工质量得到保证,质量标准要明确,质量保证措施要落到实处,现场管理人员要求足够,每台机组施工人员也要配足;施工前要进行技术交底,必要时进行现场培训等。确保工程质量达到合格标准。
砂桩质量监理细则
砂桩质量监理细则
一、前期准备工作
1.1监理单位应与施工单位一起参与砂桩施工前的筹备工作,包括资料审核、方案评审等。
1.2按照设计要求,监理单位应提前组织检查和核对现场材料、设备的准备情况,确保施工顺利进行。
二、施工过程监管
2.1监理单位应定期巡视施工现场,核实施工进度和质量控制情况。
2.2对施工方提供的施工日志、施工记录等资料进行审核,确保施工过程的记录真实可靠。
2.3对施工人员操作规范、设备使用情况进行监督,严格控制施工质量。
三、材料验收
3.1监理单位应按照设计要求和合同规定,对进场的砂、水泥等材料进行验收。
3.2对砂桩料的试验进行监督,包括粒度分析、含水率测试等。
3.3对水泥的品质进行监督,包括标号、初凝时间等指标的检测。
四、施工记录和报告编制
4.1监理单位应定期编制施工检验报告,记录施工质量的情况。
4.2报告中应包括砂桩的验收情况、施工进度、质量控制等内容,并附上相关的照片、数据等。
4.3报告应及时提交给施工单位和建设单位,并密切跟踪处理问题。
五、质量验收
5.1施工完成后,监理单位应组织对砂桩的质量进行验收。
5.2以设计要求和相关标准为依据,对砂桩的尺寸、强度等指标进行检测。
5.3验收合格后,监理单位应出具砂桩质量验收报告,确认砂桩的质量达到要求。
六、施工质量整改
6.1如果在施工过程中发现砂桩质量存在问题,监理单位应及时通知施工单位进行整改。
6.2监理单位应督促施工单位及时采取措施解决质量问题,并按照规定时间重新进行验收。
6.3监理单位应记录整改情况,并将整改结果报告给建设单位。
振冲地基监理控制要点(细则)
振冲地基监理控制要点(细则)
振冲地基是应用振动水冲法施工技术,加固软基的方法之一。主要形式有“碎石桩法”和“振冲挤密法”。
一、振动水冲法加固软基质量控制要点
(一)试制桩
本方法的原理是在软基中制造一系列桩体,桩体与原地基土共同组成复合地
基,以提高地基承力和减低压缩性。所以宜先通过试制桩试验,进行方案比
较和技术经济分析,确定设计参数。并通过试验确定出制桩合适的水压、水
量、填料方法及填料用量、制桩时间等。
(二)成孔
用振冲器成孔后,若土层上部有硬壳层,应适当进行通孔。对加固粘性土层,为便于下料起见,宜使振冲器在孔底附近适当停留,或数次洗孔,以便将稠
泥浆靠回水带出地面,降低孔内泥浆密度。
(三)制桩
制桩时,宜将水量关小。填料方法或是将振冲器提出孔口加料,或是边振边
填,视土质而定。加料不宜过猛,每次加料,以堆积在孔底约1m左右为宜。
填料可用碎石、砾石、粗砂等(原规定最大粒径为5cm,现已发展到15cm)。
(四)桩体密实标准
桩体密实程度由振冲器电机的工作电流显示,必须保证各个深度上振实桩体
达到的最大电流量均超过振冲器空振电流以上15~20A。
(五)基底高程和垫层
桩体顶部1m左右一段,由于上复压力小,桩的密实程度难以保证。故宜予以
挖除。所以基底高程要低于桩顶高程1m,是否铺设碎石垫层可按土质和建筑
物要求而定。
(六)砂基加密
对松砂地基,可按其疏松程度和建筑物对承载力、变形要求而用“碎石桩法”
或用“振冲挤密法“后者不用填料振密。振冲挤密的做法是在振冲器到达设计
挤密深度后,由下而上地分段振密,生段长度约50cm,留振时间30~60s,
振动沉管碎石桩施工监理细则
振动沉管碎石桩施工监理细则
一、质量标准:
碎石桩地基质量检验标准
二、施工淮备监理:
1协助业主择优选择施工单位;
2审查施工单位的技术资质,审查认可后,方可进入施工现场施工;
3熟悉勘察资料,设计文件图纸和试验资料等;
4组织设计交底,写出图纸会审纪要;
5审查施工组织设计,认真审查其施工设备配置、场地安排、施工顺序、施工工艺、技术措施、人员组织、质保体系及措施、安全措施等;
6监督场地内地下障碍物的处理,检查场地“三通一平”情况及用电用水等满足施工需要;
7检查进场设备数量、规格和性能是否符合要求;
8复核轴线及桩位的施放结果,检查轴线定位线的设置;
9机械安装后,监督试运转,试成孔和试灌碎石制桩,作出机械设备、操作人员和施工工艺是否调整的决定。
三、质量予控措施:
根据场地工程勘察、设计和工程质量的要求,事先分析施工中可能产生的质量隐患,并与设计、施工、业主等有关方面共商对策,分析原因并采取防治措施。
质量通病之一:缩径,桩孔小于设计口径。
原因分析:提管过快,振动电流小.
防治措施:严格按操作规程施工,上拔速率<2m/min ,调整施工电流。出现缩径,可采取反摇作业,补桩。
质量通病二:坍孔。
原因分析:振动电流大,地层太软;
防治措施:根据地层规律,找出合适的施工用电流。在坍孔部位及时填碎石料,并进行反摇作业,以促进碎石的密实,严重的可采取补桩措施。
质量通病之三:个别点位试验未达到设计承载力.
原因分析:碎石桩不密实,局部地区地层较软,近孔隙水压力未消散。
防治措施:严格施工工序的监理,控制桩的上拔速率;施工前详尽分析岩土工程勘察资料;进行补勘.间隔一段时间进行复试,补桩.
沉管灌注桩工程监理实施细则
沉管灌注桩工程监理实施细则
1. 简介
沉管灌注桩是一种常用于土地基础加固的工程技术。该技术在建筑、交通、水利等领域均有广泛应用。为了确保沉管灌注桩工程的质量,保障工程安全和顺利进行,必须加强对沉管灌注桩工程的监理。本文旨在制定沉管灌注桩工程监理实施细则,为监理人员提供指引。
2. 监理前准备工作
2.1. 知识储备
沉管灌注桩工程监理人员应当具备一定的工程土木知识,以了解沉管灌注桩的主要构造、设计、施工和验收等方面的基本情况。
2.2. 准备监理计划
监理人员在了解沉管灌注桩工程基本情况后,应制定合理的监理计划,明确监理任务、监理内容、监理标准、监理程序、监理工具和监理周期等方面的问题。
2.3. 完善检查工具
监理人员应准备相应的检查工具,例如桩身检测仪、桩身硬度测量仪、桩身断面仪和桩端内检具,以保证合理有效地对施工现场的工作进行监督和检查。
3. 施工阶段监理
3.1. 施工前监理
•监理人员应检查沉管灌注桩工程设计是否符合相关规定,并提出修改意见。
•监理人员应对施工方案提出建议,避免施工过程中出现问题。
•监理人员应对施工人员的技术水平进行考核,保证施工过程的安全和质量。
3.2. 施工过程监理
•监理人员应对施工现场实施方案、工艺流程、操作规程、质量控制等进行监督和检查。
•监理人员应重点关注钢筋质量、混凝土的配比、养护期限等方面的质量控制。
•监理人员应对现场施工过程中出现的问题及时进行整改并进行记录。
3.3. 施工后监理
•监理人员应进行沉管灌注桩施工的验收工作,确保施工质量符合设计要求和规范标准,并对验收报告进行评价。
振冲碎石桩施工监理细则
振冲碎石桩施工监理细则
一、前言
本文是针对振冲碎石桩施工监理的细则与规范,旨在规范施工工艺、确保施工质量、保障工程安全。
二、施工前期准备
1. 工程技术交底
施工前,施工单位和监理单位应组织技术人员进行技术交底。技
术交底内容包括施工工艺流程、施工质量要求、安全文明施工等。
2. 施工方案和施工图审核
施工单位应编制施工方案,施工图纸、材料选型等,提交监理单
位进行审核。经监理单位审核并同意后,方可施工。
3. 设备检测与调试
施工前,施工单位应对设备进行检测和调试,确保设备正常运行,并记录相关数据。
4. 安全文明施工
施工单位应严格遵守相关安全管理制度,及时开展安全技术交底,设立警示标识、警示线等,确保工程安全和施工安全。
三、施工过程监理
1. 施工现场监理
监理人员应定期进行施工现场检查,对施工工艺、材料存放、设备使用等进行检查,发现问题及时提出整改要求。
2. 施工工艺监理
监理人员应对施工过程中的工艺和工法进行监督,确保施工符合要求。
3. 质量监理
监理人员应对施工质量进行监督检查,必要时进行抽检,并对发现的问题及时提出整改要求。
4. 施工记录和验收
施工单位应认真记录施工过程中的数据和问题,并及时整改。完成施工后,监理单位应进行综合验收,进行施工质量评定。
四、施工后维护
1. 破损修复
对施工过程中产生的破损和损坏进行修复,如碎石积累等。
2. 工具设备维护
定期对施工工具和设备进行检查和维护,确保设备正常运行。
3. 环境卫生保洁
施工结束后,对施工标志、垃圾及时清理整理,保障施工环境卫生。
五、安全措施和注意事项
沉桩工程监理细则
静压桩工程质量监理细则
一工程概况
一.质量控制依据
●国家和地区制订的有关工程建设政策、法律、法规等文件。
●现行的工程建设施工验收规范和建筑安装工程质量检验评定标准。
●业主与承包商签订的工程承包合同及其附件。
●业主与监理方签订的监理合同。
●工程施工图纸、说明及变更通知(含设计交底、图纸会审记录)。
●承包商编制经审批的施工组织设计(含施工方案).
●其它规定文件。
二.本细则适用范围
1.按沉桩方法包括:打入桩、静力压入桩、震动沉桩。
2.按桩的种类包括:预制钢筋混凝土方桩、预制钢筋混凝土管桩(其中有预应力和非预应力二种)、钢管桩。
三.制桩阶段质量监理要点
(一)钢筋混凝土预制方桩:
预制桩无论工厂预制、现场预制,均应遵守《混凝土结构工程施工及验收规范》(GB50204-92)、《地基与基础工程施工及验收规范》(GBJ202—83)和《预制钢筋混凝土方桩》(JSJJ—89)图集,此外,还应遵守以下几点:
1.制桩场地:
现场预制方桩浇制桩的场地平整压实,可以不用底模,但地表面必须用水泥砂浆处理抹平,并铺筑隔离层。周围开挖排水沟,以防浸水泡软地基,使桩产生不均匀沉陷而变形损坏。
2.模板:有木模板、钢模板。宜采用钢模板做侧模,整体钢性强,不易变形,接缝严密不漏浆,迭置层数一般不超过4层.
3.钢筋:主钢筋接长,宜采用对焊法,同一截面的接头数,不应超过主筋数的1/4,各主筋在桩顶端面应平齐,长短不宜大于10mm。主筋高低不齐,是打桩受力不均导致顶桩身破碎酥松的主要因素之一。
钢筋笼成形后,放入模板内,位置要准确平直,中间如有弯曲必须调正。如系多节桩,连接预埋件须认真固定和保护,不得有移动。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
曹妃甸港区煤码头(二期)堆场试验区地基处理工程(沉管振冲砂桩)监理实施细则
编制:
审核:
秦皇岛方圆港湾工程监理有限公司
二O一0年八月
目录
1 本工程工程概况
1.1工程名称
1.2工程建设区域
1.3工程建设特点
2本工程监理技术依据
3本工程施工准备阶段的监理工作
4本工程施工过程中的监理控制点及质量控制
5本工程验收标准
6本工程监理日常工作
6.1旁站
6.2质量问题发现和处理
6.3协调
6.4资料归档工作
1 本工程工程概况
1.1工程名称:曹妃甸港区煤码头(二期)堆场试验区地基处理工程(沉管振冲砂桩)。
1.2工程建设区域:唐山曹妃甸港区一港池西岸线,煤码头起步工程北侧,堆场试验三区内。
1.3工程建设特点:本工程为沉管振冲砂桩地基处理方式,采用DZ-70-75KS振动锤振动沉管桩机,用活瓣荷叶桩尖将沉管沉至设计桩长或用电流确定长。砂料采用现场海砂。一边提管一边振动,同时用料斗直接加到成桩所需砂子为止。试验桩设计底标高为-15m,孔径为50cm,分1.2、1.5和1.8三种桩距进行试验,区域尺寸为30*30m。
2本工程监理技术依据:
《建筑地基基础工程施工质量验收规范》GB50202-2002。《水运工程质量检验标准》JTS257-2008
《建筑地基处理技术规范》JGJ79_2002
《曹妃甸煤码头二期工程岩土工程勘察报告》
施工图纸
3本工程施工准备阶段的监理工作
1)认真研究设计资料,领会设计意图。根据施工图纸、设计
施工工艺来审查施工方案和组织设计,并重点提出:本工
程处理深度深,工期紧,设计指标要求苛刻,为了施工质量得到保证,质量标准要明确,质量保证措施要落到实处,现场管理人员要求足够,每台机组施工人员也要配足;施工前要进行技术交底,必要时进行现场培训等。确保工程质量达到合格标准。
2)监理人员检查进场设备,与施工组织设计中提供的设备内
容相一致,满足设计要求。沉管振冲设备进场施工前监理人员要严格审查设备进场报审单和特殊作业人员资格证,并仔细核查人、机、证是否一一对应及各机组人员是否配齐;设备进场后,督促施工单位作好设备的维护、保养工作。
3)检查振冲沉管长度要符合设计要求。
4)复测各施工区域的控制点,同时对区域内的沉管孔位进行
详细的复测,防止漏孔。
5)复测各施工区域地基处理前地表标高,以便确定各施工区
域的砂桩长度。为保证加固深度达到要求,监理规定:砂桩长度以原地表标高减去设计要求处理深度的标高来确定。对施工单位上报的各区域砂桩长度予以核对确认。
6)对施工单位进行监理交底,技术交底。
4本工程施工过程中的监理控制点及质量控制
在沉管振冲砂桩处理施工过程中,监理人员应始终在现场旁站监理其全过程。根据工序质量指标,我们制订出质量控制的关键点:(1)砂桩填料的含泥量和粒径(2)砂桩的施工顺序(3)砂桩的连续性(4)砂桩的长度(5)桩位偏差(6)套管往复挤压振动次数与时间(7)套管升降幅度和速度(8)各段砂桩填砂量(9)电机的工作电流,这是施工质量的九要素,要求在施工的全过程中必须全部达到设计要求。具体质量控制要注意以下几点:
1)施工单位施工前应进行成桩工艺和成桩挤密试验。当成桩质量不能满足设计要求时,应在调整设计与施工有关参数后,重新进行试验或改变设计。
2)砂桩填料的含泥量不得大于5%,最大粒径不宜大于50mm。
3)砂桩的施工顺序:本工程设计粘性土地基,宜从中间向外围或隔排施工。
主要施工步骤如下:
①移动桩架及导向架,把桩管及桩尖对准桩位。
②启动振动锤,将桩管打入土中,如遇到坚硬难打的土层,可辅以喷气或射水打入。
③把套管打到预定的深度,然后向桩管内投入规定数量的砂料。
④把桩管提升一定的高度(下砂顺利时提升高度不超过
1-2m),提升时桩尖自动打开,桩管内的砂料被排出。
⑤将套管打下规定的深度,利用振动及桩尖的挤压作用使砂密实。
⑥再一次向桩管内投入砂料,然后把桩管提升到规定的高度。
⑦重复以上工序,砂料不断补充,砂桩不断提高,一直打到地面,砂桩即完成。
4)桩位偏差控制:施工时桩位水平误差不应大于15cm,套管垂直度偏差不应大于1%。为了准确的控制桩位,监理人员要作到以下几点:①设备进场施工前,要严格复测施工单位所放的施工区位控制点,同时为了防止区域内的控制点沉管振冲施工后遗落和偏移,要在施工区域外暂无须进行沉管振冲施工的区位增设控制点;②旁站监理施工单位的整个放线布桩过程;③经常性随机抽查桩位误差是否在允许范围内;④督促施工单位务必借助每隔个桩间距就系个结的长绳对因地表下沉或隆起等原因而失准的桩位进行重新布桩。
5)砂桩的连续性控制:为了确保砂桩的连续性,要督促施工单位作到:①在软粘土中施工时,桩管末入土时,应先在桩内投砂2-3斗,并复打2-3次。这样底部的土更密实,加上有少量的砂排出分布在桩周,既挤密桩周的土,又可起护壁作用,避免因缩颈而出现夹泥断桩现象。②桩管内的砂料
应保持一定的高度,下砂顺利时桩管的提升高度不超过
1-2m。
6)砂桩的长度控制:监理人员要仔细复测各施工区域的原地面标高,然后根据设计处理深度确定该区桩长,要求施工单位在桩管上达到桩长处标注醒目标志,以便操作、检查,确保桩长。
7)套管往复挤压振动次数与时间控制:旁站监理人员要仔细记录每次填料后套管往复挤压振动次数和时间,如不符合设计要求,要求施工单位及时整改。
8)套管升降幅度和速度控制:①为了保证砂桩的连续性,套管的升降幅度应严格控制,下砂顺利时套管的提升高度不超过1-2m。②拔管速度要严格控制,不宜过快,排砂要充分。一般拔管速度为2m/min。
9)砂桩填砂量控制:砂石桩桩孔内的填料量应通过现场试验确定。估算时可按设计桩孔体积乘以充盈系数β确定,β可取1.2-1.4。如施工地面有下沉或隆起现象,则填料数量应根据现场具体情况予以增减。
10)同时要注意电机的工作电流等是否满足设计要求,如不符合设计要求,要求施工单位及时整改。
监理人员围绕九个关键点进行全程旁站监理,并有专人日常旁站和巡视,对发现的问题,要督促施工单位及时整改。
