光缆交接箱的重要性
光缆交接箱的原理
光缆交接箱的原理
光缆交接箱是用于光纤通信网络的核心设备之一，用于连接光缆并将信号传递到其他通信设备。
它通常由金属或塑料制成，具有防护外壳并配备连接器，以提供安全可靠的光纤连接。
光缆交接箱的工作原理主要包括以下几个方面：
1. 光缆接入：光缆交接箱提供了光缆的接入接口，用于将传输光信号的光缆连接到交接箱。
这些接口通常使用标准的光纤连接器，如SC、LC、FC等。
2. 缆线连接：光缆交接箱内部有多个通道或端口，用于连接多根光缆。
通过将不同光缆的光纤连接器插入到交接箱的端口中，实现光缆间的连接。
3. 光信号分配：光缆交接箱内部通常配备分光器或交叉连接设备，用于将光信号从一个端口分配到多个端口。
例如，一个光信号从一个端口进入交接箱，分光器可以将该信号分配到多个其他端口，以实现信号的复制和分发。
4. 电力供应：光缆交接箱通常需要提供电力供应，以驱动光纤通信设备，例如光纤开关和光纤放大器。
这可以通过连接电源线或使用内置电池来实现。
5. 管理和维护：光缆交接箱还可以提供管理和维护功能，例如检测光缆连接的断开和故障，记录光缆使用情况等。
这些功能通常通过内置的管理模块来实现，可以远程监控和控制光缆交
接箱。
总之，光缆交接箱通过提供光缆接入、缆线连接、光信号分配、电力供应和管理维护功能，实现了光纤通信网络中光缆的连接和信号传递。
它是确保光纤通信网络正常运行的重要组成部分。
光缆交接箱产品介绍及应用
支持EPON/GPON分光功能世纪人通讯多年来积极参与行业标准的制订，并参与YD/T988-2007<<通信光缆交接箱>>的起草及编制，该标准已成为行业内光缆交接箱设计、制造、测试、验收的重要参考依据。
落地安装（955×520×288mm） 挂杆/挂墙安装（745×520×288mm）原装科隆箱体 GXF5-17Aa（1350×750×320mm）产品配置：结构尺寸容量配置备注序号 名称 型号H×W×D (mm)箱体 光缆交接箱 GXF5-17Aa1000×750×320 288芯FJX12a 25×334×200 24 z原装科隆SMC箱体，室外国产SMC箱体GXF5-17Ae（1445×756×360mm）光缆交接箱 GXF5-17C（1600×1200×400mm）结构尺寸容量配置 名称 型号H×W×D (mm)光缆交接箱 GXF5-17C 1600×1200×400 576接续模块 FJX12a/12b 25×334×200 24/24光缆开剥保护装置（用FBB-8 8前后开门 GXF5-17Cd（1445×756×625 mm）产品配置：结构尺寸容量配置备注H×W×D (mm)GXF5-17Cd 1100×756×625 576芯 z SMC箱体（室外型），GXF5-17HBa 箱体示意图FFG-1（分光比可选）FFG-17（1分16）FFG-34（1分32）产品配置：名称箱体图片示意配线区（144芯，FJX12e模块）48芯直熔区 配件：高密度模块 FJX12e高密度模块：H×W×D (mm)25×254×200，体积小、双层结构，可安装不同制式 适配器（FC、SC）,提供12芯配线端口。

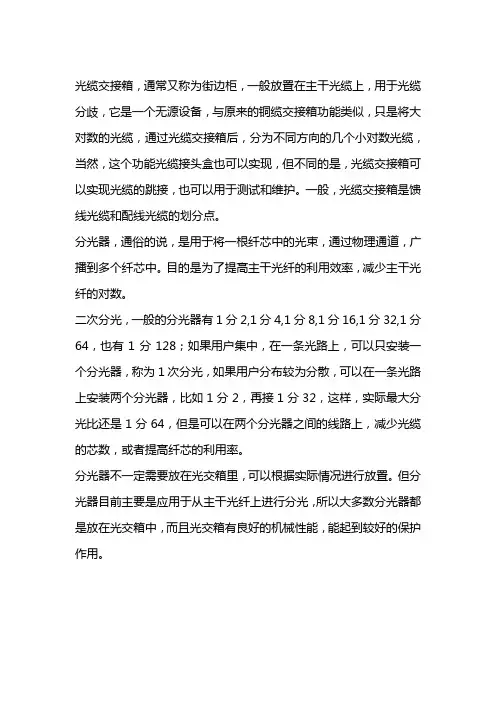

光缆光交接箱的作用
光缆交接箱，通常又称为街边柜，一般放置在主干光缆上，用于光缆分歧，它是一个无源设备，与原来的铜缆交接箱功能类似，只是将大对数的光缆，通过光缆交接箱后，分为不同方向的几个小对数光缆，当然，这个功能光缆接头盒也可以实现，但不同的是，光缆交接箱可以实现光缆的跳接，也可以用于测试和维护。
一般，光缆交接箱是馈线光缆和配线光缆的划分点。
分光器，通俗的说，是用于将一根纤芯中的光束，通过物理通道，广播到多个纤芯中。
目的是为了提高主干光纤的利用效率，减少主干光纤的对数。
二次分光，一般的分光器有1分2,1分4,1分8,1分16,1分32,1分64，也有1分128；如果用户集中，在一条光路上，可以只安装一个分光器，称为1次分光，如果用户分布较为分散，可以在一条光路上安装两个分光器，比如1分2，再接1分32，这样，实际最大分光比还是1分64，但是可以在两个分光器之间的线路上，减少光缆的芯数，或者提高纤芯的利用率。
分光器不一定需要放在光交箱里，可以根据实际情况进行放置。
但分光器目前主要是应用于从主干光纤上进行分光，所以大多数分光器都是放在光交箱中，而且光交箱有良好的机械性能，能起到较好的保护作用。
光缆交接箱
பைடு நூலகம்
●箱体采用高强度的国际航空材料SMC（玻璃纤维增强不饱和聚酯塑料）经高温模压而成，使用寿命长，防老化、抗辐射；表面不需任 何防护，具备全天候防护功能 ●箱体厚实，具有良好的隔热效果，能有效防止箱内水汽凝结 ●箱门采用特种密封门封、防水门锁及三点式门销锁定，安全可靠，密封性好 ●采用12芯熔接配线一体化模块 ●适合FC、SC光纤适配器的安装 ●有可靠的光缆固定和接地保护装置 ●适合于单芯和带状光缆的成端 ●适用标准：YD/T 988-2007 指标编辑 连接器损耗（插入，重复）：≤0.5db 回波损耗：pc≥40db, UPC≥50dB, APC≥60dB 光纤转接器插拔1000次变化量≤0.2dB 重要性编辑 业务驱动网络发展，电信业务在新的形势和新的机遇下，迎着3G网络的不断推进建设，FTTH建设步伐不断加快，三网融合建设蓄势待 发，电信业务发发展形势一片大好，但是对于电信企业来说，效益才是发展的硬道理，也就是说，在这样的新形势下，如何赢得市场， 如何拥有大量的用户，在市场上抢得先手，这才是最关键的。对于电信企业来说，首先要打造一个稳固的基础网络，拥有丰富的基础资 源，也就是说，如何建设一个资源丰富、网络稳定可靠的网络光纤物理网络，这是需要电信企业思考的问题，而光交接箱在整个本地光 缆网建设中将起到很重要的作用，有助于光缆建设的扩展和延续。 在本地光缆网建设中为了提高光缆主干的利用率，减少光缆接头引入的开拨次数，有效提高光缆的安全性和可靠性，建议在光缆的主干 路由上设立必要的光缆交接箱。光缆交接箱的用户侧光缆，可以根据用户的发展需求进行逐一上箱，交接箱容量的选择可以以288芯为 主。交接箱的主干光缆，应就近接入基站(接入层节点)。为了增加接入的灵活性，光缆的一部分主干纤芯可接在汇接层节点上。 光缆在建设中有两种组网方式：总线式结构和环型结构。线式结构是指从局端到各光缆交接箱只使用一条大对数光缆连接的网络结构， 它一般使用在业务量少，范围不大的非重点地区。环型结构是指所有光缆交接箱共同使用一条大对数光缆，光缆首尾在局端终端，自成 一个封闭回路的网络结构，纤芯分配与总线式结构一样。 总之，光交接箱在本地光缆网中的应用重要是对光缆纤芯的有效管理和合理规划利用，提高光缆纤芯的精细化管理，同时使光纤网络的 建设具备灵活性和很好的扩展性，让光缆物理网络更好的服务于电信业务的发展建设。 装配要求编辑 ①箱门开启角度应不小于120°。 ②门锁的启闭灵活可靠。 ③保护接地处应具有明显的接地标志。 ④光缆光纤无论在箱内何处布放转弯，应保证其弯曲半径不小于30mm。 ⑤光缆引入口的设置应保护光缆引入时，其弯曲半径大于光缆直径的20倍。
光缆交接箱的作用和标准
光缆交接箱的作用和标准:
一、光缆交接箱的作用
光缆引入光缆交接箱后，经专业安装后，使用跳纤将主干层光缆和配线层光缆连通。
作为安装在户外的连接设备的光缆交接箱，对它最根本的要求就是能够抵受剧变的气候和恶劣的工作环境。
光缆交接箱具有光纤熔接、存储及配线功能，采用落地、挂壁、挂杆等安装方式。
二、光缆交接箱的标准。
箱体外侧要应对雨水、潮湿环境、撞击损害等恶劣外部环境的要求比较高。
其内侧对干湿度控制要求严格。
光泛光缆交接箱必须能够抵御比较恶劣的外部环境，才能经久耐用，提高使用寿命；同舟塑料光缆交接箱的优势：箱体表层要求抗腐蚀老化，强度高、抵御意外或恶性破坏。
同舟塑料光缆交接箱采用高强度不锈钢板制成，经久耐用。
外表美观、具有良好的隔热效果，密封性好，防止箱内凝结水汽。
光缆交接箱使用说明
光缆交接箱使用说明一、引言光缆交接箱是一种用于光纤通信网络中的重要设备，它起到连接不同光缆、保护光缆连接点和提供信号传输的作用。
本文将详细介绍光缆交接箱的使用方法和注意事项。
二、光缆交接箱的组成光缆交接箱通常由外壳、光缆连接模块、保护装置和接地装置等组成。
1. 外壳：光缆交接箱的外壳一般是由防水、防尘、防腐蚀材料制成，以确保设备在各种环境中的安全可靠性。
2. 光缆连接模块：光缆连接模块是光缆交接箱的核心部件，主要用于连接光缆和其他光设备，如光路交叉、分配等功能。
3. 保护装置：保护装置是为了保护光缆连接点免受外界环境的影响和损坏，在光缆交接箱内部设置。
4. 接地装置：接地装置主要是为了保证光缆交接箱的安全性，有效避免因雷击等不可预测的自然灾害对设备造成的损坏。
三、使用步骤1. 确保光缆交接箱的安全在使用光缆交接箱之前，首先要确保设备外部没有明显的损坏或异常情况，如有发现应及时进行维修或更换。
2. 检查光缆连接模块状态打开光缆交接箱，检查光缆连接模块的状态。
确保连接模块完整无损，连接头的插拔口干净整洁，没有杂质或污染。
3. 连接光缆将需要连接的光缆接头插入光缆连接模块的插座中，确保插入深度合适，并轻轻旋转接头直到固定。
连接之后，对连接部位进行检查，确保连接稳固可靠。
4. 设置保护装置根据实际需要，在光缆交接箱内部设置保护装置，以保护光缆连接点免受外界环境的影响和损坏。
保护装置的设置需符合相关规范和要求。
5. 接地处理光缆交接箱必须采用正确的接地措施，确保设备安全可靠。
连接接地线时，要确保接地部位干燥、清洁，接地线牢固可靠。
6. 关闭光缆交接箱使用完毕后，关闭光缆交接箱，并确保箱门完好关闭。
检查周围环境，确认没有遗留物品，以免影响下次使用。
四、使用注意事项1. 谨防震动和冲击光缆交接箱是一种精密设备，使用时需避免剧烈震动和冲击，以免损坏设备。
2. 避免阳光直射光缆交接箱应放置在避免阳光直射的地方，以免因长时间曝晒导致设备受热过度损坏。
光缆交接箱的原理
光缆交接箱的原理光缆交接箱是用于光纤通信系统中的一个重要设备，它起到连接光缆、分配光信号和保护光纤的作用。
其主要原理包括光缆的接入、光信号的分配和光纤的保护。
首先，光缆交接箱的原理之一是光缆的接入。
光缆是光信号传输的媒介，通过光缆将光信号从一个地点传输到另一个地点。
光缆交接箱通过光缆接头将光缆连接到交接箱内部。
光缆接头通常采用FC、SC、LC等标准接口，通过光纤连接器将光缆与交接箱内的光纤连接起来。
光缆接头的连接质量直接影响光信号的传输质量，因此在接入过程中需要保证接头的清洁和稳定性。
其次，光缆交接箱的原理之二是光信号的分配。
光信号在光缆中传输时，需要在不同的节点进行分配和转发。
光缆交接箱内部通常配备有光分配器，用于将光信号分配到不同的光纤上。
光分配器可以是单一的一对多分配器，也可以是多对多的交叉分配器。
光分配器的选择和配置根据实际需求进行，可以根据光信号的数量和传输距离来确定。
最后，光缆交接箱的原理之三是光纤的保护。
光纤作为光信号传输的核心部件，需要保护免受外界环境的干扰和损坏。
光缆交接箱内部通常配备有光纤盒和光纤配线架，用于保护和管理光纤。
光纤盒可以将光纤固定在箱体内部，并提供光纤的保护和保持光纤的弯曲半径。
光纤配线架用于管理光纤的连接和分配，可以方便地进行光纤的插拔和维护。
除了以上原理，光缆交接箱还可以配备其他功能模块，如光纤分光器、光纤放大器、光纤监测模块等，以满足不同的应用需求。
光纤分光器可以将光信号分成不同的波长进行传输，光纤放大器可以增强光信号的强度，光纤监测模块可以实时监测光信号的质量和传输性能。
总之，光缆交接箱是光纤通信系统中的重要设备，其原理包括光缆的接入、光信号的分配和光纤的保护。
通过合理配置和使用光缆交接箱，可以实现光信号的高质量传输和有效管理光纤。
光交接箱设计原则及施工规范
光交接箱设计原则及施工规范光交接箱是光纤通信系统中非常重要的设备，其设计原则和施工规范直接影响到光纤通信系统的可靠性和稳定性。
下面将从设计原则和施工规范两方面详细阐述光交接箱的要求。
一、光交接箱的设计原则：1.可靠性原则：光交接箱必须具备高度的可靠性，能够适应各种恶劣的环境条件，保证通信系统的正常运行。
在设计过程中，应选择高品质、可靠的材料和元器件，并进行严格的技术造型和工艺要求。
2.兼容性原则：光交接箱应具备良好的兼容性，能够适应不同类型和规格的光缆、光纤接头盒和配件，以便满足不同工程的需求。
在设计过程中，应充分考虑光缆的入口、出口位置及规格，保证光缆的方便连接和布线。
3.安全性原则：光交接箱必须具备良好的安全性，能够防止外界灰尘、水分和其他有害物质的侵入，保证光缆和光纤的安全运行。
在设计过程中，应设置合适的密封结构和固定装置，避免光缆的松动和断裂。
4.扩展性原则：光交接箱应具备较强的扩展性，能够满足未来系统容量扩展和技术升级的需求。
在设计过程中，应事先考虑到系统的可扩展性并预留足够的空间和接口，以便于后续的改造和升级。
5.维护性原则：光交接箱的设计应便于维护和管理，方便对光缆和光纤接头进行检修和清洁。
在设计过程中，应合理布置光缆的入口和出口位置，并设置合适的连接接口和标识，以方便后续的维护工作。
二、光交接箱的施工规范：1.安装位置：光交接箱应安装在通信设备的近旁，并且能够方便操作和管理。
在选择安装位置时，应考虑设备的重量和尺寸，并保证有足够的空间进行布线和维护。
2.布线要求：光交接箱的布线应符合规范要求，避免光缆过度弯曲、拉紧或损坏。
光缆的入口和出口位置应合理设置，并在入口处设置光缆防剪结构，保证光缆的安全。
3.连接接口：连接接口的选择和安装应符合相关技术规范，以保证光纤的传输性能。
在连接接口上，应使用合适的接头和配件，并进行压接或熔接等工艺操作。
4.密封和防护：光交接箱的密封和防护措施应做好，以保证设备的安全和可靠运行。
光缆交接箱的介绍
光缆交接箱的介绍
光缆交接箱是一种用于光纤通信系统中的设备，主要用于光缆和设备之间的连接、保护和管理。
它通常安装在室内或室外，提供光纤的分配、转接和保护功能。
光缆交接箱通常包含以下几个主要组成部分：
1. 光纤存放架：用于存放和组织光缆。
光纤存放架可以保持光缆的弯曲半径，防止光纤拉伸或弯曲过度。
2. 光纤分配单元：用于连接光缆和不同的设备或分支光缆。
它通常具有多个光纤插槽，其中插入光缆接头，允许光信号的分配和传输。
3. 光纤连接器盒：包括光纤连接器和适配器，用于连接光缆和设备之间的光纤连接。
它通常提供一个安全的环境，保护光纤端面免受灰尘、污染和损坏。
4. 光纤分纤盘：用于将光纤连接到设备或不同的光缆分支上。
它通常具有多个光纤接口和相应的连接线路。
5. 电源供应单元：提供光缆交接箱所需的电力，以支持光缆系统的正常运行。
光缆交接箱的优点包括：
1. 简化光纤的连接和分配，方便维护和管理。
2. 提供光纤保护，防止光纤在使用过程中受到损坏。
3. 提供光缆的分支和转接功能，方便网络的扩展和升级。
4. 提供光缆的存放和组织，防止光缆交织和混乱。
总的来说，光缆交接箱是光纤通信系统中不可或缺的设备，它起到光纤连接、分配和保护的重要作用，提高网络的可靠性和可管理性。
光缆交接箱在移动城域传送网中的应用
度、 安装 灵活 的特 点 ，使 交接箱 可 以减 少室外 占地 面积和
行人 的注 意 ，避 免引起人 为 的破坏 。结 合实际地理 位置条 件可采用落地 和架 空、壁挂 安装方式 。 箱体性能 ： 光缆 交接箱 既然是一 种室外 设备 ，那 么对它 最根本 的 要求就 是能够抵 受剧变 的气候 和恶劣 的工作环境 。它要 具 有防水 气凝结 、防水和 防尘 、防虫害和 鼠害、 抗冲击损坏 能力强的特点。
密封 ：
２ 移动城域网的现状及存在的问题
２ １现 状 ．
城域传输 网主要业 务有移动 电话 、长 途 电话 、本地 电 话 、数据通信 （ 包括因特网业务和Ｉ 电话）等业 务。 Ｐ 由于数据业 务的迅速 发展 ，相 当一部分 基站受到 数据带 宽 限制、交换 设备及传输 设备 的限制 ，不 能满足数 据用户 的
压 力。 因此在 城域 网建设 中结合城市规划要 求 ，在室外适 当的位置设 置适 当的光 缆交接 箱是十 分必要 的。
关键词：城域 网；光缆 交接 箱；跳 线管理
１ 前 言
近几年 ，移动业务 的发展也 越来越趋 于多样化 ， 由原 来 的传统语 音业务 开始 向宽 带数据业 务、Ｉ 电话业 务迅速 Ｐ 发 展 。作 为市场竞争 的基础 点的２ 网络业 务依然 有增长趋 Ｇ
随着手机用 户 的不 断增多和 数据业 务的快速 发展 ，在 市 区内特别 是中等 以上 城市市 区 内，移动 基站 的数 量 日益
增 多 ， 市 区 基 站 的 间距 由最 初 的 一 公 里 左 右 缩 短 到 不 足 五
百米。移动业 务的快速 发展也为 其工程建 设带来 了一些不 利 的因素 ，如 ：城区 内基站数量 的大量 增加就给站 址 的选 定带了很大 的困难 ，致使 好多基 站的房机 只能租用 。这样 就给进 出基站 的光缆带来 了诸 多不变 。为了进一 步满足业 务 发展的要求 ，在城区搞 好城域 网建设越 来越显现 出它 的 必 要性和迫切性 。这就 要求运营 商在城域 网光缆 工程建设 中，对光缆覆 盖范 围、光缆 的路 由等 问题 结合城 市发展 的
144、288芯、576芯光缆交接箱
光缆交接箱慈溪市长河康华网络通信设备厂光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。
光缆引人光缆交接箱后，经固定、端接、配纤后，使用跳纤将主干层光缆和配线层光缆连通。
一、箱体性能1.光缆交接箱是安装在户外的连接设备，对它最根本的要求就是能够抵受剧变的气候和恶劣的工作环境。
它要具有防水气凝结、防水和防尘、防虫害和鼠害、抗冲击损坏能力强的特点。
2.它必须能够抵御比较恶劣的外环境。
因此，箱体外侧对防水、防潮、防尘、防撞击损害、防虫害鼠害等方面要求比较高；其内侧对温度、湿度控制要求十分高。
3.按国际标准，这些项目最高标准为IP66。
但能达到该标准的箱体外壳并不多。
目前国内使用的光缆交接箱箱体主要有：原装德国KRONE箱体，箱体采用不饱和聚酯玻璃纤维增强材料（SMC），在防水、防潮、防撞击损害方面有较好的性能。
4.国内参照KRONE箱体的仿制品是以铁质为主的金属箱体（一般达到IP65标准）。
5.对于金属箱体，由于其在防水气凝结方面的低劣性能，注定不会得到大量使用，并逐渐被淘汰。
6.国内一些份仿制品由于材料性能问题导致箱体在防水气凝结和抗冲击两项性能上与引进德国的KRONE 有较大差异，另外由于密封胶条抗老化性能较差，在防水、防尘两项性能上表现也一般。
7.当然在光缆交接箱安装位置的外环境比较好时，降低性能要求，减少投资也是可以接受的。
二、光缆交接箱的容量1.光缆交接箱的容量是指光缆交接箱最大能成端纤芯的数目。
2.容量的大小与箱体的体积、整体造价、施工维护难度成正比，所以不宜过大。
3.在实际设计和工程中，人们对光缆交接箱的容量问题似乎仅仅要求容量越大越好，但这样可能带来的后果是：箱体体积增大、设备价格增高。
4.实际上，我们经常所说的交接箱的容量应该指的是它的配纤容量，即主干光线配纤容量与分文光线配纤容量之和。
5.光缆交接箱的容量实际上应包括主干光缆直通容量、主干光线配线容量和分支光缆配线容量3部分。
光缆交接箱之无跳接
06
结论
无跳接光缆交接箱的重要性和优势
提高网络可靠性
无跳接光缆交接箱采用直通式连接，减少了因跳线带来 的故障点，提高了网络的可靠性。
增强安全性
无跳接光缆交接箱具有防尘、防潮、防鼠等特性，增强 了网络设备的安全性。
ABCD
简化维护操作
无跳接设计使得光缆的连接更为直观，便于维护人员快 速定位故障点，降低了维护成本。
04
无跳接光缆交接箱的实现 方式
优化光缆的布局和连接方式
总结词：合理规划
详细描述：通过合理规划光缆的布局和连接方式，可以减少光缆在交接箱内的跳 接数量，提高光缆的接入效率。在规划时，应充分考虑光缆的走向、接入点以及 配线需求等因素，确保光缆的布局既简洁又高效。
采用先进的光纤连接器
总结词
高性能连接
05
无跳接光缆交接箱的应用 场景
城市宽带网络建设
城市宽带网络建设是光缆交接箱无跳接技术的主要应用场景之一。随着城市信息化进程的加速，宽带 网络覆盖范围不断扩大，对网络传输质量和稳定性要求也越来越高。无跳接光缆交接箱能够提供高密 度、快速接入的解决方案，满足城市宽带网络建设的需求。
具体而言，无跳接光缆交接箱能够实现光纤网络的快速部署和灵活扩展，提高网络传输的可靠性和稳 定性。在城市宽带网络建设中，无跳接光缆交接箱的应用能够简化网络结构，降低建设和维护成本， 提升网络性能和服务质量。
高带宽接入能力
无跳接设计支持更多光缆的接入，满足了大容量数据传 输的需求。
无跳接光缆交接箱的发展趋势和未来展望
集成化设计
未来光缆交接箱将朝着集成化 方向发展，实现更多功能的集 成，如监控、管理、供电等。
绿色环保
随着环保意识的提高，无跳接光 缆交接箱将采用环保材料和节能 设计，降低能耗和碳排放。
光缆交接箱行业标准
光缆交接箱行业标准
光缆交接箱是光通信网络中重要的设备，其质量和性能直接影响着通信网络的
稳定运行。
为了规范光缆交接箱的设计、安装和使用，制定了一系列的行业标准，以确保光缆交接箱的质量和性能达到要求。
本文将就光缆交接箱行业标准进行介绍和解析，希望能为相关行业提供参考和指导。
首先，光缆交接箱的外观设计应符合国家相关标准，具有良好的防水、防尘、
防腐蚀性能，能够适应各种恶劣环境条件。
其内部结构设计应合理，布局清晰，便于维护和管理。
在材料选择上，应使用符合国家标准的防火、阻燃材料，确保光缆交接箱在突发火灾时能够有效阻隔火势，保障通信网络的安全运行。
其次，光缆交接箱的安装应符合相关规范，安装位置应选在通风良好、干燥、
无腐蚀性气体的地方，避免阳光直射和雨淋。
安装时应确保箱体水平稳固，连接件紧固可靠，光缆布放整齐，不得有明显弯曲或扭曲。
同时，还应注意光缆交接箱与其他设备的连接，确保连接牢固可靠，不易受外界干扰。
光缆交接箱的使用应按照相关标准进行，操作人员应经过专业培训，熟悉光缆
交接箱的结构和使用方法，严格按照操作规程进行操作。
在日常维护中，应定期对光缆交接箱进行检查和清洁，及时发现和排除故障，确保光缆交接箱的正常运行。
同时，在使用过程中应注意保护光缆，避免外力损伤和弯曲，确保光缆的传输性能。
总之，光缆交接箱行业标准的制定和执行，对于保障通信网络的稳定运行具有
重要意义。
只有严格遵守标准规范，才能保证光缆交接箱的质量和性能，确保通信网络的安全可靠。
希望相关行业能够重视光缆交接箱行业标准，加强对光缆交接箱的设计、安装和使用的管理，共同维护通信网络的稳定和安全。
在FTTH中建立光缆交接箱的必要性
㈡ （三） ． 旦 錾 厢 百 看＿｝ 垫旦． ：．
匝 困
２４Ｂ光缆ｊ。ｃ
匝匣 团
２４咣缆ｊ０［
图 １ 末 端 光 纤 调 配 改 进 示 意 图
ＰＯＮ以下 入户 维 护量 巨大 ，要 想 减小 就 势必 要 有 南图 １中 （一 ）到 （二 ）的转 变 。虽 然 （二 ）模 式 的前 期 熔 纤量 有较 大 的增 长 ，但 是 这 样 普 通 装 维人 员用 笔 式 红 光 源 即可排 查从 楼 栋 光 交 箱 到 人 户光 纤 的故 障 ，并 可 应急 解 决 非 光 缆 中断 的一 般 故 障。还 有 （二 ）交 箱 之后 的组 网方 式 （如
５４８
ｗｗｗ ．ｃｃａｔｖ．ｃｏｍ
《中国有 线 电视｝２０１８年第 ｏ４期
訾 英杰 ：在 兀 Ｈ 中建立 光缆 交接 箱 的必要 性
图 ４所 示 ）： （１）星 型 （２）改 良型 （３）总线 型 （４）星型 和总线 型 相结合
匝 困
２４Ｂ光缆ｊ。［
［巫
大芯数 光缆
匝 匹
光缆交接箱服务支撑方案
光缆交接箱服务支撑方案光缆交接箱服务支撑方案一、方案背景光缆交接箱是光纤通信系统中的重要设备，其作用是将光纤主干线插入交接箱接头盘插座中，实现不同光缆进行接续，并完成光缆的分纤与分配。
为了确保光缆交接箱的正常运行和提供稳定的服务，我们提出一套光缆交接箱服务支撑方案。
二、方案内容1. 设备管理为了实现光缆交接箱的高效管理，我们建议建立一套设备管理系统。
该系统可以对光缆交接箱的基本信息、设备状态、维修记录等进行统一管理，实现对光缆交接箱设备的全生命周期管理。
同时，还可以通过系统对设备进行巡检、维护和故障排除，提高设备使用效率和延长设备寿命。
2. 接入管理针对光缆交接箱的接入管理，我们建议实施以下措施：（1）制定明确的接入流程和规范，明确交接箱接入标准和要求。
（2）对接入的光缆进行严格的检测和测试，确保光缆质量符合标准要求。
（3）制定光缆接入记录表，将每次接入的光缆信息进行记录，方便查阅和管理。
3. 故障处理针对光缆交接箱发生故障的情况，我们建议采取以下故障处理措施：（1）建立故障排除流程，明确故障上报、排查、定位和处理的各个环节。
（2）建立故障处理团队，配备专业的技术人员进行故障排查和处理。
（3）定期开展故障演练和应急演练，提高处理故障的能力和效率。
（4）建立故障记录系统，将每次故障情况进行记录和分析，为后续故障排除提供参考。
4. 维护与保养为了确保光缆交接箱的长期稳定运行，我们建议开展以下维护与保养工作：（1）定期对光缆交接箱设备进行巡检和维护，确认设备运行状态良好。
（2）定期清洁光缆交接箱设备，清除灰尘和杂物，保证设备的正常通风和散热。
（3）定期更换设备的易损件，如风扇、电源等，确保设备的正常运行。
5. 培训与培养为了提高光缆交接箱设备的运维人员的素质和能力，我们建议开展相关培训与培养工作：（1）定期组织运维人员培训，提升其专业技能和知识水平。
（2）建立运维人员绩效考核机制，激励运维人员提高工作质量和效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.3光缆交接箱
一、光缆交接箱
1、传统光缆交接箱
光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。
光缆引入光缆交接箱后，经固定、端接、配纤以后，使用跳纤将主干层光缆和配线层光缆连通。
光缆交接箱的容量是指光缆交接箱最大能成端纤芯的数目。
容量的大小与箱体的体积、整体造价、施工维护难度成正比，所以不宜过大。
在实际设计和工程中，人们对光缆交接箱的容量问题似乎仅仅要求容量越大越好，但这样可能带来的后果是：箱体体积增大、设备价格增高。
实际上，我们经常所说的交接箱的容量应该指的是它的配纤容量，即主干光线配纤容量与分支光线配纤容量之和。
光缆交接箱的容量实际上应包括主干光缆直通容量、主干光线配线容量和分支光缆配线容量3部分。
如图2-3所示。
图2-3 传统光缆交接箱
（1）箱体性能
光缆交接箱是安装在户外的连接设备，对它最根本的要求就是能够抵受剧变的气候和恶劣的工作环境。
它要具有防水气凝结、防水和防尘、防虫害和鼠害、抗冲击损坏能力强的特点。
它必须能够抵御比较恶劣的外环境。
因此，箱体外侧对防水、防潮、防尘、防撞击损害、防虫害鼠害等方面要求比较高；其内侧对温度、湿度控制要求十分高。
（2）容量
光缆交接箱的容量是指光缆交接箱最大能成端纤芯的数目。
容量的大小与箱体的体积、整体造价、施工维护难度成正比，所以不宜过大。
在实际设计和工程中，人们对光缆交接箱的容量问题似乎仅仅要求容量越大越好，但这样可能带来的后果是：箱体体积增大、设备价格增高。
实际上，我们经常所说的交接箱的容量应该指的是它的配纤容量，即主干光缆配纤容量与分支光缆配纤容量之和。
光缆交接箱的容量实际上应包括主干光缆直通容量、主干光缆配纤容量和分支光缆配纤容量3部分。
（3）光缆交接箱的重要性
光缆交接箱，通常又称为街边柜，一般放置在主干光缆上，用于光缆分歧，它是一个无源设备，与原来的铜缆交接箱功能类似，只是将大对数的光缆，通过光缆交接箱后，分为不同方向的几个小对数光缆，当然，这个功能光缆接头盒也可以实现，但不同的是，光缆交接箱可以实现光缆的跳接，也可以用于测试和维护。
一般，光缆交接箱是馈线光缆和配线光缆的划分点。
在本地光缆网建设中为了提高光缆主干的利用率，减少光缆接头引入的开拨次数，有效提高光缆的安全性和可靠性，建议在光缆的主干路由上设立必要的光缆交接箱。
光缆交接箱的用户侧光缆，可以根据用户的发展需求进行逐一上箱，交接箱容量的选择可以以288芯为主。
交接箱的主干光缆，应就近接入基站(接入层节点)。
为了增加接入的灵活性，光缆的一部分主干纤芯可接在汇接层节点上。
光缆在建设中有两种组网方式：总线式结构和环型结构。
线式结构是指从局端到各光缆交接箱只使用一条大对数光缆连接的网络结构，它一般使用在业务量少，范围不大的非重点地区。
环型结构是指所有光缆交接箱共同使用一条大对数光缆，光缆首尾在局端终端，自成一个封闭回路的网络结构，纤芯分配与总线式结构一样。
2、免跳接光缆交接箱
免跳接光缆交接箱可方便地实现光缆的成端、光纤的跳接与调度、尾纤余长的收容，并且可以通过灵活地增加光分路器数量，以实现光分端口的扩容等功能，从而降低了产品和工程建设的成本，减少了故障环节，节省了光功率预算。
如下图2-4所示。
图2-4 免跳接光缆交接箱
（1） 与传统光缆交接箱比较
传统光缆交接箱链路连接方式：
免跳接光缆交接箱链路连接方式：
（2） 免跳接光交接箱的优势
（一）去除光跳纤、适配器
(二)跳接光纤冗余管理
（三）扩容方便
（四）同时满足光纤点对点与点对多点业务的应用
（3）免跳接光交接箱的适用场合
一、免跳接光缆交接箱可作为一级或二级光缆交接设备；
二、在FTTH/O 接入方式下，一般设置在光缆汇聚点，处于第一级分光点位置。
（4） 免跳接光交接箱的主要种类与设置
① 主要种类
a. 插片式光分路器类
b. 盒式光分路器类
② 设置要求
光缆交接箱是用户光缆的汇聚点。
交接箱安装位置应选择在便于施工、便于维护、管道资源丰富、不易受外界损坏、不妨碍交通、没有严重电磁干扰、无化学腐蚀的地方。
（5）免跳接光交接箱的资源管理
a. 适配器法兰端子（主干光缆）编号：
如：遵循先从左到右，后由上到下按端子顺序连续编号。
在适配器配置安装中，光缆交接设备内的适配器可按需配置，必须按编号顺序安装，不主干光缆熔接盘尾纤收容主干适配器跳纤收容配缆适配器尾纤收容熔接盘配光缆
光分器
或
配光缆
尾纤主干适配器尾纤熔接盘主干光缆容器配缆储纤
允许越号安装。
B. 盘纤盒/熔接盒编号：
如：盘纤盒与熔接盒以盒为单位分别统一连续编号。
盘纤盒由上到下依次按101、102、103……编号；
熔纤盒由上到下依次按201、202、203……编号。
C. 配光缆尾纤编号：
如：每根从光缆中熔接出来的尾纤均给予单独的物理编号，并永久保存。
标签印刷格式：盘纤盒编号－光纤编号
例：105－8
105：储纤盒编号
8：光纤编号（该编号是光缆中的光纤顺序编号）
（6）免跳接光交接箱的安装
免跳接光缆交接箱一般采用落地、挂墙、架空等安装方式
室外落地式免跳接光缆交接箱的安装与固定主要由引上管和地气棒的敷设、水泥墩的浇注、敷设内导管、箱体的安装等工作。
室内外挂墙式免跳接光缆交接箱的安装与固定主要分为安装箱体托架、在墙体上固定箱体等工作。
（7）免跳接光交接箱的操作方法
光缆固定装置
主干熔接盘(熔配一体化托盘)
光分单元
光纤熔接、储纤盘
过路直熔单元
尾纤驻留装置
注意：尾纤余长控制、布线走向合理、适配器选择需统一、光纤曲率半径不小于30mm 。
如下图2-5所示。
图2-5 交接箱内布线图
（8）免跳接光交接箱的维护管理
光缆交接箱应有专人负责管理确保通信和设备的安全
a.设专人定期检查维修，发现问题做好记录。
b.应有专人定期检查核对纤芯、光分路器端口的使用情况，做到图表、资料与实用相符。
c.定期检查交接箱箱体和底隔板，有无裂缝进潮现象及有无锈蚀现象以便采取措施修复。
d.检查交接箱内有无存放杂物，保证设备的安全。
