光缆交接箱技术说明书

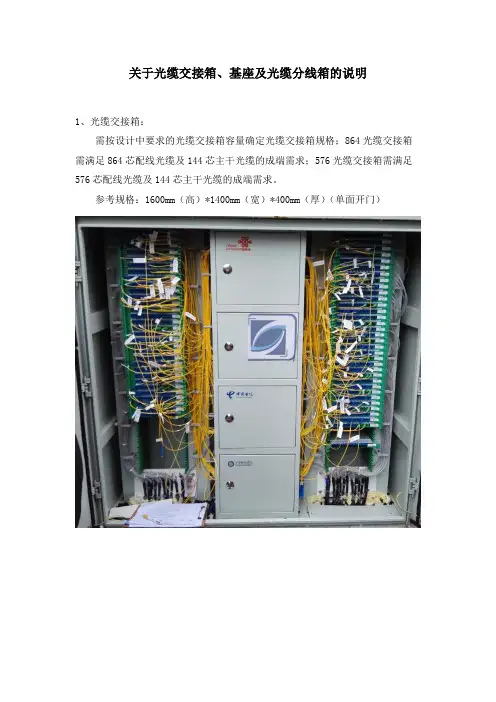

关于光缆交接箱、基座及光缆分线箱的说明
关于光缆交接箱、基座及光缆分线箱的说明
1、光缆交接箱：
需按设计中要求的光缆交接箱容量确定光缆交接箱规格；864光缆交接箱需满足864芯配线光缆及144芯主干光缆的成端需求；576光缆交接箱需满足576芯配线光缆及144芯主干光缆的成端需求。
参考规格：1600mm（高）*1400mm（宽）*400mm（厚）（单面开门）
2、光缆交接箱基座：
光缆交接箱基座采用混凝土浇筑方式，地面300mm、地下700mm；具体尺寸需根据采购的光缆交接箱规格确定，下图为参考图纸：
2、光缆分线箱：
光缆分线箱需满足配线光缆和用户光缆的直熔需求、成端需求及分光器的安装。
参考尺寸400mm（高）*450mm（宽）*140mm（厚）。
光缆分线箱内的光缆熔接：按本系统设计要求，每个用户接入2条2芯的皮线光缆。
其中1条在分线箱内与光缆交接箱布放至分线箱的配线光缆直熔，另外1条在分线箱内成端。
光缆分线箱参考图片：图片中的分光器由通信运营商自行安装。
光缆交接箱(HHGJJ01-01B)V2.1
光缆交接箱技术说明书V2.1 GJJ01-01B XXXX有限公司一、产品介绍随着电信营商4G、FTTX宽带提速工程的快速发展，传统传输线路带宽及光接入端口已经远远不能满足需要，基于 EPON/GPON 的 FTTX网络结构，已成为运营商通信传输线路的首选方案。
光缆交接箱作为传输线路中的重要组成部分，为适应传输网络的发展要求，功能从大芯数、熔配一体逐步过渡到多缆、小芯数、带分光配线等实际应用环境上来，其结构对熔接配线、线缆管理、分光配置、防护等提出新的要求。
光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。
光缆引入光缆交接箱后，经固定、端接、配纤以后，使用跳纤将主干层光缆和配线层光缆连通。
光缆交接箱主要是用于光缆接入网中主干光缆与配线光缆交接处的接口设备。
光缆交接箱的结构主要由箱体、内部金工件、光纤活动连接器及备附件组成。
按照使用场合不同，可分为室内型和室外型两种，并可以落地、架空、壁挂安装。
XXXX电子有限公司开发的光缆交接箱HHGJJ01-01B，针对各地区域气候环境，推出不同材质、分光功能、配线容量的光缆交接箱产品可供选择，现已广泛应用于电信运营商 3G和4G 网络、光进铜退、FTTX、城域网传输改造等项目中，特点：1、箱体采用高强度的国际航空材料SMC(玻璃纤维增强不饱和聚酯塑料)经高温模压而成，使用寿命长，防老化、抗辐射;表面不需任何防护，具备全天候防护功能。
2、箱体厚实，具有良好的隔热效果，能有效防止箱内水汽凝结。
3、箱门采用特种密封门封、防水门锁及三点式门销锁定，安全可靠，密封性好。
4、箱体可为前开门或前后开门，箱内有充足的布纤、贮纤空间，有足够的绕线盘、挂线钩，方便用户操作。
5、有可靠的光缆固定和接地保护装置。
6、适合于单芯和带状光缆的成端。
7、模块化设计，布局合理，功能多，密度大。
构成:一般的光缆交接箱均由：箱体、一体化熔接盘、光缆固定板、挂纤柱几部分组成。
光交箱使用说明书
一、概述1.1用途光缆交接箱是用于光纤网络中主干光缆与配线光缆节点处的接口设备，它主要用于室外光缆的连接、配线和调度，并通过光纤活动连接器和跳线将光缆和光缆中各纤芯进行灵活连接。
GXF5-FT型通信光缆交接箱性能优良、安全可靠，纤芯调度灵活，适用于光纤局域网、区域网及光纤接入网等。
1.2主要特点1.2.1本设备由箱体、底座、熔配一体单元架、熔配一体模块、光缆固定接地保护装置、绕线单元组件、走线槽组件等组成，其完善的结构设计使得光缆的固定、接地、熔接、尾纤的盘绕、固定、熔接、富余光纤的盘绕、连接、调度、分配、测试等操作都非常方便可靠。
1.2.2GXF5-FT光缆交接箱是熔配一体模式，它具有以下特点：1.2.2.1采用德国进口箱体，防护等级IP65，能抵受剧变的气候和恶劣的工作环境；1.2.2.2可实现光缆的直熔并具有富余光纤的盘贮功能；1.2.2.3熔接盘可抽出至箱体外操作；1.2.2.4适用于带状光缆和非带状光缆；1.2.2.5卡接式安装FC、SC两种适配器，操作简便快捷；1.2.2.6适配器与箱体正面成30°角，既保证的光纤的弯曲曲率半径不小于40mm，又可避免光纤中的弧光灼伤眼睛；1.2.2.7光纤的分配和调度均为全正面化操作；1.2.2.8最大容量：288芯。
1.3性能指标1.3.1使用条件1.3.1.1环境温度：-5℃~+40℃1.3.1.2贮运温度：-25℃~+55℃1.3.1.3相对湿度：≤85％（+30℃时）1.3.1.4大气压力：70KPa~106KPa1.3.2光电性能1.3.2.1连接器损耗（包括插入、互换、重复）≤0.5dB1.3.2.2插入损耗：≤0.2dB1.3.2.3互换性附加损耗：≤0.2dB1.3.2.4重复性附加损耗：≤0.1dB（插拔1000次后）。
1.3.2.5回波损耗：FC/PC≥40dBFC/UPC≥50dBFC/APC≥60dB1.3.2.6插拔耐久寿命大于1000次。

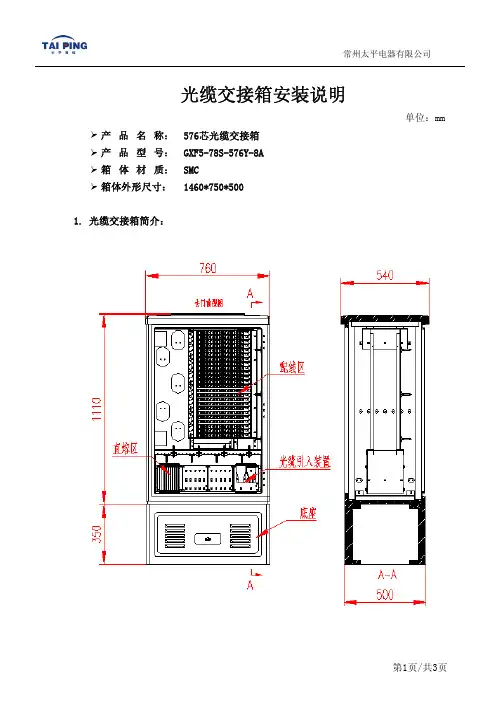

GXF5-78S-576Y-8A光缆交接箱安装说明
光缆交接箱安装说明
单位：mm ¾产品名称：576芯光缆交接箱
¾产品型号：GXF5-78S-576Y-8A
¾箱体材质：SMC
¾箱体外形尺寸：1460*750*500
1. 光缆交接箱简介：
2. 光缆交接箱水泥基座尺寸：
4、交接箱安装好后，从箱体内的光缆固定装置上引出1个截面积不小于35平方的铜导线连接到接地螺柱（角铁）上。
3、交接箱安装于基座上时，其固定孔对正预埋螺栓，并用螺母锁紧。
3. 安装说明：
1、按图示中尺寸大小制作水泥基座，建议埋入地下400mm ，露出地面200mm 。
2、预埋相应的螺栓和接地螺柱按各自相应的尺寸埋设，建议接地螺柱露出水泥基座75~90mm ，埋入地下1.5m。
请仔细核对产品型号。
中国联通光缆交接箱技术规范书
中国联通安徽分公司光缆交接箱技术规范书一、规范性引用文件下列文件中的条款通过本企业技术标准的引用而成为本企业技术标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 2423.1-2008 电工电子产品环境试验第2部分：试验方法试验A：低温（idt IEC 60068-2-1：2007）GB/T 2423.2-2008 电工电子产品环境试验第2部分：试验方法试验B：（idt IEC 60068-2-2：高温2007）GB/T 2423.3-2006 电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验（idt IEC60068-2-78：2001）GB/T 2423.17-2008 电工电子产品环境试验第2部分：试验方法试验Ka 盐雾（idt IEC60068-2-11：1981）GB/T 2518-2008 连续热镀锌钢板及钢带GB/T 2828.1-2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T 2829-2002周期检验技术抽样程序及表（适用于对过程稳定性的实验）GB/T 3873-1983通信设备产品包装通用技术条件GB 4208-2008外壳防护等级（IP代码）GB/T 5095.2-1997 电子设备用机电元件基本试验规程及测量方法第2部分：一般检查、电连续性和接触电阻测试、绝缘试验和电压应力试验。
GB/T 7424.1-2003 光缆总规范第1部分总则GB/T 9286-1998色漆和清漆漆膜的划格试验GB／T 12507.1-2000光纤光缆连接器第1部分：总规范GB／T 15568-2008 通用型片状模塑料（SMC）SJ/T 11363-2006 电子信息产品中有毒有害物质的限量要求SJ/T 11365-2006 电子信息产品中有毒有害物质的检测方法YD/T 778-2006 光纤配线架YD/T 988-2007 通信光缆交接箱YD/T 1272.1-2003 光纤活动连接器第1部分：LC型YD/T 1272.3-2005 光纤活动连接器第3部分：SC型YD/T 2000.1-2009 平面光波导集成光路器件第1部分：基于平面光波导（PLC）的光功率分路器IEC 61300-3-15-2006 纤维光学互连器件和无源元件.基本试验和测量程序.第3-15部分：检验和测量.凸形抛光插针端面圆顶偏心度。
技术规范书-无跳纤光缆交接箱.doc
无跳纤光缆交接箱技术规范书2011年5月5日目录前言 (1)1、总则 (2)2、术语和定义 (2)3、组成、形式 (3)4、环境描述 (3)4.1 使用环境条件 (3)4.2 检验环境条件 (3)5、总体要求 (3)5.1 总体描述 (3)5.2 外观与结构 (3)5.3 产品规格 (4)6、技术要求 (5)6.1 环境 (5)6.2 外观与结构 (5)6.3 机械性能 (5)6.4 密封性能 (5)6.5 功能要求 (5)6.6 接地装置 (6)7、材料要求 (6)7.1 箱体材料 (6)7.2 塑料材料 (7)7.3 光纤适配器 (7)8、检验方法、检验规则及质量判定 (7)8.1 交收检验 (7)8.2 型式检验 (7)9、包装、运输和贮存 (10)9.1 包装 (10)9.2 运输 (10)9.3 贮存 (10)附录A无源光分路器封装要求 (11)A.1盒式封装 (11)A.2托盘式封装 (11)A.3插片式封装 (12)前言本规范为优化通信系统资源配置，提高配线设备的维护和管理效率，有效降低管理成本而制定，用于规范FTTH建设中ODN网络所需的无跳纤光缆交接箱。
本规范要求主要从适用的范围、引用文件、基本要求、功能要求、环境适应性要求、机械性能要求、安全性要求、其它附件要求及机箱标志、包装、运输、贮存等方面做出严格的规定。
1、总则1.1 本规范应用范围为光传输网络、光接入网等需要实现光缆、光纤的连接与调度的场景，实现端接主干光缆与配线光缆、并可放置光分路器的功能。
本规范对光缆交接箱中的分光、熔纤、配线各种性能、技术指标等方面提出了具体的要求。
1.2 本规范依据中华人民共和国通信行业标准YD/T 988-2007《通信光缆交接箱》和泰尔认证中心《配线设备认证实施规则》编制而成，设备厂商提供的产品应符合其规定。
随着标准的修订，设备厂商提供的产品应符合最新标准的要求。
2、术语和定义下列术语和定义适用于本标准3.1 通信光缆交接箱Cross Connecting Cabinet for Communication Optical Cable (OCC)用于室外连接主干光缆和配线光缆的接口设备。
GXF05型室外光缆交接箱使用说明书
宁波共为通信科技有限公司---------------------------------------------------------------------GFX-05型光缆交接箱使用说明书概述GFX—05型系列光缆交接箱主要用于室外光缆的连接、分配和调度。
通过光纤活动连接器和双头光纤跳线将光缆与光缆进行灵活的配接。
本产品系列提供安全可靠、灵活机动的光纤及光设备线路管理，适用于各种光通信网络，尤其适合于用户光纤入网工程。
安装（可分成水泥基座安装和配套底座安装）：一、预制水泥基座：1.水泥基座外型尺寸530mm（长）³290 mm（宽）³200（高），地基中心留310mm³170mm³200mm的进线孔。
2.预埋地脚螺钉，保证地脚螺钉的中心距440mm³180mm。
3.将箱体放在水泥基本上，其固定孔与预埋地脚螺钉对齐放置，然后将地脚螺钉锁紧，安装时应使箱体与水泥基座要保持垂直水平。
4.在已有是你基座的情况下，用4个M12³100膨胀螺钉固定即可。
二、配套底座安装：当配套底座安装时，按图示尺寸用4个M12³100膨胀螺钉固定即可。
调试：安装好的光缆交接箱要对其进行调试，交接箱活动部分应转动灵活，插拔可靠和维护方便，装配应具有一致性，坚固无松动，且接地点可靠。
特点1、本设备全天候防护，外壳采用高强度防腐蚀特种合成材料，具有隔热、防水气凝结等特点，并能有效防止雨、雪、虫及腐蚀性气体等任何恶劣环境的影响。
2、结构设计合理，箱体采用单面单开门，箱体内布线空间大，方便操作和维护。
3、充分考虑光缆的固定、接地、熔接和冗余光缆的盘绕，使光缆的连接、调度非常方便。
4、内部光路标识清楚，熔接、盘绕位置明确。
5、交接箱结构紧凑，安装简便，密封性能极好．6、熔纤部分采用一体化熔纤盘，使光缆余纤、尾纤盘绕一体化，方便熔纤操作，且可安装FC、SC适配器。
光缆接头盒使用说明
光缆接头盒使用说明1 用途本产品适用于直径Φ22mm以内的各种型号、结构光缆（单纤）的架空、管道、直埋和人井敷设的直通和分歧（一分二，一分三）连接。
同时还适用于全塑市话电缆的连结。
接头盒装配示意图2 主要技术指标●外形尺寸（mm）：（长×宽×高）435×190×120●重量：2.6kg●光纤曲率半径：≥37.5mm●光纤盘附加损耗：≤0.01dB●盘留光纤长度：≥1.6m●光纤最大容量：单纤：144芯●适用温度范围：-40℃-- +55℃●抗侧压力：≥2000N/10cm●抗冲击：≥20N.m3 操作要点●如果是普缆直接通过进线孔进入接头盒，如果是微缆，应该是微管进入接头盒并固定，微缆从微管内进入接头盒，并固定加强芯，如果是中心管式光缆，需固定增强纱。
●开剥光缆，除去外护套、内护套、松缩管，清洗、清除缆内石油填充膏，留1.1--1.6m的光纤长度和30--50mm的加强芯芯。
●固定好压缆线卡，将微管或普缆固定，微管长处压缆线卡5-10mm，同时固定光缆加强芯，如果是中心管式光缆，需固定增强纱。
●光纤引入熔接盘内，将热缩管和热熔管套在一对待接光纤的任意一根上，熔接好光纤后，移动热缩和热熔管，套上不锈钢（或石英）加强芯棒，使光纤熔接点处在光纤保护管中央位置，对保护管进行适当的加热，使光纤和保护管熔为一体，经保护的光纤接头卡入布纤槽内（每板熔接盘可布光纤12芯）。
●将余留光纤均匀地在光纤熔接盘内布好，并将盘绕后的光纤用尼龙扎带理齐定位。
熔接盘的使用一般由下至上，待全部光纤接续后，在熔接盘最上一层盖好盖板，并固定。
按要求自行定位使用接地线。
●选择与微管或普缆外径合适的缆环（O型圈）穿入光缆，并调整到接头盒外壳进管口相应压缆处，在两缆环中间微管或普缆部分缠绕密封胶带，同时将未使用的接头盒进缆口用堵头封闭（堵头外部凹部份用密封胶带缠绕），再在接头盒壳体边缘两边的密封槽内垫上密封胶条，同时在两瓣接头壳体进缆端凹部份嵌满密封胶，将两片接头盒挂具左右螺孔对齐，在将外壳合拢，拉紧不锈钢螺栓。
无跳接光交说明书(144SMC)
2.2.1将清洁干净的束状光缆（以12芯为例）每一束用根保护套管加以保护。
2.2.2光缆开剥处套上热缩套管，用电吹风加热，使热缩套管将光缆开剥处包紧。
2.2.3热缩套管外缠绝缘胶布，保护接头。
2.2.4以上所述为束状光缆开剥后的保护，以12芯为一带套入扁平套管。
无跳接光缆交接箱
（GXF5-227A型SMC箱体）
使
用
说
明
书
江苏苏龙科技股份有限公司
GXF5-227A型无跳接光缆交接箱使用说明书
一、概述
GXF5-227A型无跳接光缆交接箱是我公司最新研制的一种高容量的光缆终端设备，用来连接主干线光缆与配线光缆的接口，具有光纤的熔接、存储、终端及调度等功能。广泛用于光纤局域网、综合数据网、CATV网等光传送网络中光缆与配线光缆节点处的接口设备。
3、光纤传输光能量时，建议不要观看光纤或光纤连接器端面，除非安全能量输出等级已得到可靠保证。
六、服务指南
首先，衷心地感谢您选取我公司的产品，我们将对您做出最完美的售后服务。
1、凡订购我公司的产品，我们均负责运输、安装和调试，培训有关人员使用和维护，保证开通无误。
2、凡订购我公司的产品，我们均负责终身维修服务。
3．光缆的固定：
3.1将已开剥保护好的光缆从下面引入机箱，用喉箍将光缆固定，并用固定器上铜接线柱将光缆加强芯固定。
3.2带状光缆将扁平套管穿过固定器上的分支固定。
4．熔接：
4.1每终端模块最多进12芯光纤分束，每束光纤可以箱体前进入、引出，用扎线所在箱体侧壁处加以固定。
4.2从箱体中取出熔配模块，放置于熔接台上，打开盖板，取出熔配模块中层。
光缆交接箱使用说明
光缆交接箱使用说明一、引言光缆交接箱是一种用于光纤通信网络中的重要设备，它起到连接不同光缆、保护光缆连接点和提供信号传输的作用。
本文将详细介绍光缆交接箱的使用方法和注意事项。
二、光缆交接箱的组成光缆交接箱通常由外壳、光缆连接模块、保护装置和接地装置等组成。
1. 外壳：光缆交接箱的外壳一般是由防水、防尘、防腐蚀材料制成，以确保设备在各种环境中的安全可靠性。
2. 光缆连接模块：光缆连接模块是光缆交接箱的核心部件，主要用于连接光缆和其他光设备，如光路交叉、分配等功能。
3. 保护装置：保护装置是为了保护光缆连接点免受外界环境的影响和损坏，在光缆交接箱内部设置。
4. 接地装置：接地装置主要是为了保证光缆交接箱的安全性，有效避免因雷击等不可预测的自然灾害对设备造成的损坏。
三、使用步骤1. 确保光缆交接箱的安全在使用光缆交接箱之前，首先要确保设备外部没有明显的损坏或异常情况，如有发现应及时进行维修或更换。
2. 检查光缆连接模块状态打开光缆交接箱，检查光缆连接模块的状态。
确保连接模块完整无损，连接头的插拔口干净整洁，没有杂质或污染。
3. 连接光缆将需要连接的光缆接头插入光缆连接模块的插座中，确保插入深度合适，并轻轻旋转接头直到固定。
连接之后，对连接部位进行检查，确保连接稳固可靠。
4. 设置保护装置根据实际需要，在光缆交接箱内部设置保护装置，以保护光缆连接点免受外界环境的影响和损坏。
保护装置的设置需符合相关规范和要求。
5. 接地处理光缆交接箱必须采用正确的接地措施，确保设备安全可靠。
连接接地线时，要确保接地部位干燥、清洁，接地线牢固可靠。
6. 关闭光缆交接箱使用完毕后，关闭光缆交接箱，并确保箱门完好关闭。
检查周围环境，确认没有遗留物品，以免影响下次使用。
四、使用注意事项1. 谨防震动和冲击光缆交接箱是一种精密设备，使用时需避免剧烈震动和冲击，以免损坏设备。
2. 避免阳光直射光缆交接箱应放置在避免阳光直射的地方，以免因长时间曝晒导致设备受热过度损坏。
光缆交接箱技术规范书
中国联通湖南省分公司光缆交接箱技术规范书1、总则1.1 总技术规范1.1.1 范围本标准规定了通信光缆交接箱产品的定义、结构、型式、要求、试验方法、检测规则、标志、包装、贮存和运输。
该产品是用于光纤接入网中主干光缆与配线光缆交接处的接口设备。
1.1.2本技术规范必须符合中华人民共和国通信行业以下标准GB/T 2423.1-1989 电工电子产品基本环境试验规程试验A：低温试验方法（IEC 68-2-2：1974）GB/T 2423.2-1989 电工电子产品基本环境试验规程试验B：高温试验方法（IEC 68-2-2：1974）GB/T 2423.4-1993 电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB/T 2423.4-1989 电工电子产品基本环境试验规程试验Cb：设备用恒定湿热试验方法GB/T 2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T 2829-1987周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T 3047.1-1995 高度进度为20mm的面板、架和柜的基本尺寸系列GB/T 3873-1983 通信设备产品包装通用技术条件GB/T 4208-1993 外壳防护等级（IP代码）（IEC 529：1989）GB/T 5095.2-1986 电子设备用机电元件基本试验规程及测量方法，第二部分：一般检查、电连续性、接触电阻测试、绝缘试验和电应力试验（IEC512-2：1985）GB/T 5169.7-1985 电工电子产品着火危险试验本生灯型火焰试验方法GB/T 5267-1985 螺纹禁锢件电镀层GBT 7424-1987 通信光缆的一般要求（CCITTG 651.G652）GB/T 11819-1989 光纤的一般要求（IEC 793-1：1984）GB/T 12707-1991 工业产品质量分等级导则YD/T 611-1993 通信电缆交接箱YD/T 826-1996 FC-PC 型单模光纤光缆活动连接器技术条件YD/T 895-1997 SC/PC 型单模光纤连接器技术条件YD/T 896-1997 FC/APC 型单模光纤连接器技术条件1.2 通信光缆交接箱主要技术指标1.2.1一般要求卖方所提供的设备应采用先进技术实现高可靠性，安装迅速，维护方便。
光缆交接箱技术文件
1 、总则1.1 总则说明与评价准则1.1.1 投标者应仔细阅读招标书中规定的所有条款。
1.1.2 投标者提供的产品技术规格应与招标书中提出的要求一致。
投标者也可推荐出与招标书中规定的规格类似的定型产品,但必须提供详细的技术规格偏差表。
1.1.3 投标者可推荐应用最新技术制造的产品,但其规格应相当于或超过招标书中陈述的技术规格。
产品的性能、可靠性与耐久性必须有显著的提高,并在投标书中就选择该产品的意图,提供详尽的证明文件及解释。
1.1.4 招标采购的设备应设计先进,采用经过验证的新工艺、新技术。
投标者应提供设备供应商(厂家)在生产该设备中的经验方面的资料,并附有主要用户名单以作参考,如果可能,可将其它用户使用满意的证明(鉴定书)同时附上。
1.1.5 评标及对中标者的选择以项目的总价格为基础,包括给予整个项目的折扣。
1.1.6 为本项目提供的设备类型必须是经过工程实际使用并通过竣工验收、同时必须是为两个以上电信运营商提供一年以上满意服务的设备类型。
请以单独附件的形式提供相关证明材料，证明材料的具体要求见下表。
各表中至少20％的供货纪录需提供证明材料，证明材料（仅限供货合同及对应的发票复印件）应尽量覆盖招标方所要求的各种规格的设备。
招标方保留核实的权力。
2000年至2012年SMC材质光交接箱供货记录1.2 技术规格总则1.2.1 除非在技术规范书中另作规定,均用国际单位制(SI)度量所有设备。
1.2.2 除非在技术规范书中另作规定,所有设备的设计和制造应符合相关行业标准，并一一列出。
1.2.3 设备的金属构件表面除了加工装配面和电镀表面以外,都应进行防锈或喷涂处理。
在装配前,对封闭结构的内表面也有必要进行防锈或喷涂处理。
处理质量应符合SSPC标准。
投标者应向买方提供有关涂漆颜色的详细情况。
涂漆的颜色应在签订合同时决定。
1.2.4 所有的投标设备都应经过检验,且备有有效的试验报告。
1.2.5 投标方提供技术文件至少包括以下内容：1.2.5.1 设备产品的制造工艺方法及质量保证措施；1.2.5.2设备产品的结构、材料及各部分的详细尺寸和重量、容量；1.2.5.3 设备产品的第三方检测报告及工厂内部验证测试报告；1.2.5.4 投标方主要的生产设备及检测仪器、仪表类型。
576芯落地式传统光缆交接箱使用安装说明资料
576芯落地式光缆交接箱使用安装手册上海亨通宏普通信技术有限公司●产品用途：主要用于通信光缆至各光交接点的连接，分配和调度。
本产品提供安全可靠，灵活机动的光纤线路管理。
适用于各种光通信网络。
●光缆型式：带状或非带状光缆进入数量：≤24条进入方向：箱体底部光缆接续容量：576芯尾纤规格：非带状尾纤长度为2000mm，带状尾纤长度为裸光纤部分1000mm+扇形单芯部分1000mm●光适配器规格：LC/SL/FC●操作面：双面●外形尺寸：1460(高)×750mm（宽）×570mm(深)●交接箱净重：约100Kg1.主要光电技术参数●连接器衰减（插入、互换、重复）≤0.3dB。
●回波损耗：APC 型≥60dB，UPC 型≥50dB，PC 型≥40dB。
●连接器插拔耐久性寿命＞1000 次。
●高压防护接地装置：●绝缘电阻：≥2X104 MΩ/500V（直流）。
●耐电压：≥3000V（直流）/1min，不击穿、无飞弧。
●接地线截面积：＞6mm2，接地处有明显的接地标志。
主要机械性能参数●箱体防护等级：IP65 级。
●产品采用下进缆方式，防水性好。
●光路标识清晰，有效避免维护过程中拆卸可能导致的混乱。
●全程曲率半径控制，保证在任何位置光纤的曲率半径大于40mm。
●箱体顶端表面能承受的垂直压力：＞1000N，门打开后最外端能承受的垂直压力：＞200N。
●阻燃：符合GB5169.7 实验A 要求。
2.结构特征产品组成●室外落地式光缆交接箱由箱体、钣金件、熔接配线一体化模块、直熔模块、光缆固定开剥保护装置及附件组成。
工时可以取下熔配模块，直通熔接区域在模块区底部。
●箱体采用 SMC 材料，隔热性能良好，高性能橡胶密封条，有效防雨防尘，全方位适应户外环境。
●箱体内部金工件耐腐蚀，防老化，强度高，使用寿命长。
●能同时满足带状光缆和非带状光缆的使用需求。
●有可靠的光缆固定、开剥、接地、保护装置。
●全模块化设计，可根据客户要求灵活组装。
光缆交接箱使用说明
光缆交接箱使用说明通信光缆交接箱系列一、 用途及特点1、用途：本设备为光纤接入网中主干光缆与配线光缆节点处的接口设备，可以实现光纤的熔接、终端、存储以及调度等功能。
2、光纤的分配和调度均在正面进行，光缆、尾纤、跳纤的进出线各自独立，互不干涉，操作十分方便。
3、采用抽屉式托盘结构，集熔接与终端为一块托盘，托盘可单独抽出施工，熔接与成端在同一层面操作，不需翻转，施工极为方便。
4、适配器右向倾角安装，保证了跳纤的曲率半径，避免激光灼伤眼睛，使光纤连接头的操作方便、安全，且适配器可拆卸，给维护带来便利。
5、设备采用光缆分支器部件使光缆的固定、开剥、接地等操作更加便利可靠，当外缆引入时，光缆分支器部件可单独拿出施工，操作便利。
6、引入光缆后，用附件中的密封止水胶将光缆孔堵死。
此密封止水胶遇潮气后会膨胀，使密封效果最佳。
7、箱体防护等级达到GB/T4208-1993标准中IP65级要求二、 安装说明，本设备根据实际需要可落地或架空安装使用。
1、落地安装：在预制的水泥基座上按说明书提供的安装尺寸预留4个M12的地脚螺栓，螺栓凸出高度为150毫米。
安装时先打开设备门，将设备内底部的两边插销拔出，并打开设备底座面板，将设备放在水泥基座上，用螺母将底座内的底脚拧紧，合上基座面板，插好插销，锁紧面板。
2、架空安装：在架空站台上按说明书提供的安装尺寸预留4个Φ14的孔，再将设备用M12螺母螺栓固定牢固。
三、 纤的布放及光纤熔接（见图1）1、出终端熔接托盘，打开盖板。
向上推起上层的熔接盘，然后按顺序将尾纤活动连接头成端在下层的终端盘上。
2、 将尾纤按图示在终端盘上盘绕固定好，（保证弯曲处的曲率半径 大于40mm）。
然后将其引入熔接盘，盘绕固定好后，用熔接盘固定凸台将其固定在终端盘上。
3、 将引入熔接盘的光缆纤芯留出一定余长后按图示盘绕固定（保证弯曲处曲率半径大于40mm）。
4、 将光缆纤芯与尾纤根据熔接机的要求进行熔接，熔接点用热缩套管热缩保护后，置于熔接芯片上。
技术规范书-无跳纤光缆交接箱
无跳纤光缆交接箱技术规范书2011年5月5日目录前言 (11)1、总则 (22)2、术语和定义 (22)3、组成、形式 (33)4、环境描述 (33)4.1 使用环境条件 (33)4.2 检验环境条件 (33)5、总体要求 (33)5.1 总体描述 (33)5.2 外观与结构 (33)5.3 产品规格 (44)6、技术要求 (55)6.1 环境 (55)6.2 外观与结构 (55)6.3 机械性能 (55)6.4 密封性能 (55)6.5 功能要求 (55)6.6 接地装置 (66)7、材料要求 (66)7.1 箱体材料 (66)7.2 塑料材料 (77)7.3 光纤适配器 (77)8、检验方法、检验规则及质量判定 (77)8.1 交收检验 (77)8.2 型式检验 (77)9、包装、运输和贮存 (1010)9.1 包装 (1010)9.2 运输 (1010)9.3 贮存 (1010)附录 A 无源光分路器封装要求 (1111)A.1 盒式封装 (1111)A.2 托盘式封装 (1111)A.3 插片式封装 (1212)前言本规范为优化通信系统资源配置，提高配线设备的维护和管理效率，有效降低管理成本而制定，用于规范FTTH建设中ODN网络所需的无跳纤光缆交接箱。
本规范要求主要从适用的范围、引用文件、基本要求、功能要求、环境适应性要求、机械性能要求、安全性要求、其它附件要求及机箱标志、包装、运输、贮存等方面做出严格的规定。
1、总则1.1 本规范应用范围为光传输网络、光接入网等需要实现光缆、光纤的连接与调度的场景，实现端接主干光缆与配线光缆、并可放置光分路器的功能。
本规范对光缆交接箱中的分光、熔纤、配线各种性能、技术指标等方面提出了具体的要求。
1.2 本规范依据中华人民共和国通信行业标准YD/T 988-2007《通信光缆交接箱》和泰尔认证中心《配线设备认证实施规则》编制而成，设备厂商提供的产品应符合其规定。
日海无跳接光缆交接箱使用说明书
144芯/288芯/576芯无跳接光缆交接箱使用说明书目次1 概述 (1)1.1产品用途 (1)1.2技术特性 (1)1.3工作原理 (1)1.4结构特征 (2)2 使用环境 (4)3 安装和调整 (4)3.1安装准备 (4)3.2安装 (5)4 使用和操作 (5)4.1光缆的引入、固定、开剥及保护 (5)4.2光缆与尾纤的熔接及尾纤的存储 (6)4.3光分路器安装 (7)4.4光纤直熔安装 (7)4.5尾纤与跳纤路由 (7)5 故障分析与排除 (9)6 维修和保养 (10)7 包装、运输与储存 (10)7.1包装 (10)7.2运输 (10)7.3储存 (10)8 附件 (10)144芯/288芯/576芯无跳接光缆交接箱使用说明书1 概述1.1 产品用途符合YD/T 988行业标准，适于FTTH网络中的光分配点。
能完成光缆的引入、固定及开剥保护，光纤的熔接、保护，尾纤的储存、停泊及路由管理等功能；提供光纤直熔功能、无跳纤配线功能。
能根据客户的要求安装插片式光分路器、波分复用器等增值模块单元。
广泛应用于ODN光纤通信网络中。
1.2 技术特性1)主要电气技术参数⏹连接器衰减（插入、互换、重复）≤0.3dB。
⏹回波损耗：APC型≥60dB，UPC型≥50dB，PC型≥40dB。
⏹高压防护接地装置:a)绝缘电阻：≥1000MΩ/500V（直流）。
b)耐电压：≥3000V（直流）/1min，不击穿、无飞弧。
2)主要机械性能参数⏹光路标识清晰，有效避免维护过程中拆卸可能导致的混乱；⏹连接器插拔耐久性寿命＞1000次。
⏹全程曲率半径控制，保证在任何位置光纤的曲率半径大于30mm。
⏹阻燃：符合GB5169.7实验A要求。
1.3 工作原理1.4 结构特征 1.4.1 产品结构图2 288芯 正面单开门SMC 箱体结构图3 288芯 光分路器插片盒 图4 576芯 光分路器插片盒图5 576芯 前后单开门SMC 箱体结构图6 熔接储纤盘图7 直熔盘 图8 停泊位1.4.2产品特征⏹ 采用模块化结构，光缆的引入开剥、调度可实现全正面操作； ⏹ 一体式熔接储纤模块，可实现尾纤的全盘存，全停泊；⏹ 能同时满足带状光缆与非带状光缆的使用需求；⏹主干与配线端路由分开，可实现无交叉跳纤，调线、维护方便。
光缆交接类(光缆交接箱(主干用)、配线箱)技术规范书
一
随着国内光纤接入网建设的迅猛开展，光缆交接箱（主干用）、适配器、配线箱作为光分支点采用的一种重要交接配线设备，得到了越来越多的应用。结合中国联合网络通信集团有限公司河南分公司（以下简称河南联通）的实际工程建设情况，特制定光缆交接类（光缆交接箱（主干用）、配线箱）技术规范书。
本技术规范书中所指的光缆交接类产品主要应用在各种光纤接入的线路工程，可满足室内（楼道）、室外安装环境，能方便光缆的分歧与接入（掏接），方便维护和资源管理。本技术要求结合河南联通各地市地理环境、使用习惯及结合发达城市的使用情况而选定，从建设方式、容量、安全、质量、经济、实用等方面进行要求，从而保证河南联通通信建设所用设备的质量
YD/T 1272.4-2007光纤活动连接器 第4部分：FC型
YD/T 1618-2007 多芯光纤（缆）扇形分支连接器技术要求和测试方法
SJ/T 11363-2006 电子信息产品中有毒有害物质的限量要求
四
本类产品由箱体、光缆固定接地组件、内部结构件、光纤终接装置、光纤存储装置、熔接保护套管、尾纤适配器及必备附件组成。
GB/T 2828-1987 逐批检查计数抽样程序及抽样表(适用于连续批的检查)
GB/T 2829-1987 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)
GB/T 3047.1-1995 高度进制为20mm的面板、架和柜的基本尺寸系列
GB/T 3873-1983 通信设备产品包装通用技术条件
YD/T 826-1996 FC-PC型单模光纤光缆活动连接器技术条件
YD/T 895-1997 SC/PC型单模光纤连接器技术条件
YD/T 896-1997 FC/APC型单模光纤连接器技术条件
YD/T 1272.1-2003 光纤活动连接器 第一部分：LC型
关于光缆交接箱、基座及光缆分线箱的说明
关于光缆交接箱、基座及光缆分线箱的说明
1、光缆交接箱：
需按设计中要求的光缆交接箱容量确定光缆交接箱规格；864光缆交接箱需满足864芯配线光缆及144芯主干光缆的成端需求；576光缆交接箱需满足576芯配线光缆及144芯主干光缆的成端需求。
参考规格：1600mm（高）*1400mm（宽）*400mm（厚）（单面开门）
2、光缆交接箱基座：
光缆交接箱基座采用混凝土浇筑方式，地面300mm、地下700mm；具体尺寸需根据采购的光缆交接箱规格确定，下图为参考图纸：
2、光缆分线箱：
光缆分线箱需满足配线光缆和用户光缆的直熔需求、成端需求及分光器的安装。
参考尺寸400mm（高）*450mm（宽）*140mm（厚）。
光缆分线箱内的光缆熔接：按本系统设计要求，每个用户接入2条2芯的皮线光缆。
其中1条在分线箱内与光缆交接箱布放至分线箱的配线光缆直熔，另外1条在分线箱内成端。
光缆分线箱参考图片：图片中的分光器由通信运营商自行安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光缆交接箱
LTGX5-288型
技术说明书
公司（盖章）：杭州雷特通信技术有限公司日期：2016年7月7日
一、产品名称：
光缆交接箱
二、产品型号：
LTGX5-288型
三、标准
YD/T988-2007《通信光缆交接箱》
四、产品介绍：
LTGXF5光缆交接箱是光纤入网中主干光缆节点的接口设备，对具有直接、跳接、盘绕、存储、调节等功能。
是为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。
光缆引入光缆交接箱后，经固定，端接、配线后，使用跳线将主干层光缆和配线层光缆联通。
箱体采用进口双面拉丝不锈钢板制作。
全正面操作，模块导轨设计，便于模块的抽拉取放适用于带状和非带状光缆。
适配器与接续单元正面呈30°即保证跳线的弯曲曲率半径大于40mm.可靠的光缆开剥、保护、固定接地装置，提供直熔单元，可实现光纤的直熔操作。
采用直通单元，可实现光缆的不剪断直通。
LTGXF5光缆交接箱是安装在户外的连接设备。
对它最根本的要求就是能够抵受剧变的气候和恶劣的工作环境，它具有防水气凝结、防水和防尘、防虫害和鼠害、抗冲击损坏能力强的特点。
五、工艺流程
六、规格尺寸
LTGXF5-288系列光缆交接箱配置表
七、性能指标
1、性能
机箱防热性能，箱体SMC材料构成，具有隔热性能
高压防护接地装置与机箱间绝缘电阻2X10000M500V(DS)
箱体静负荷能力，壳盖980N，侧表面980N，门铰链200N
机箱高压防护接地与机箱间耐电压3000V（DS）Imin，不击穿，无飞弧。
2、使用环境
环境温度-40℃—+60℃
相对适度≤95％（+40℃时）
大气压力70Kpa—106Kpa
3、光电性能
光纤连接器（包括插入、互换和重复）≤0.5dB
插入损耗≤0.2dB
回波损耗APC型≥60dB UPC型≥50dB PC型≥45dB
插拔耐久性寿命＞1000次
4、高压防护接地装配
1.高压防护接地装配与箱体绝电阻不小于20000MΩ/500V（DC）。
2.高压防护接地装配与箱体间耐压承受3000V（DC）1分钟不击穿无飞弧。
八、使用说明
安装方式
架地式、架空式、抱杆式、挂墙式
光纤接续模块安装
1. 取出一个12芯光纤接续模块，将适配器卡入适配器座中，然后压紧，安装到位（本接续模块适用于FC、SC两处适配器）。
2. 将12个适配器安装到位。
3. 依本节作法将其它12芯光纤接续模块适配器安装好。
尾纤安装
1. 打开接续模块面板
2. 按色谱（依次为蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、天蓝）将尾纤按1-12的顺序插入适配器。
3. 将多余尾纤在盒内盘绕，光分支器放入模块内。
4. 裸带从接续模块中间方孔插入，绕向上面模块，盒上模块面板。
光缆开剥
1. 清洁光缆
2. 按以下公式计算光缆开剥长度（仅供参考）。
L=1.6米+光缆开剥处到（跳离最远的）接续模块的距离。
3. 切除光缆外护套，预留金属铠甲层和加强芯。
4. 清洁光纤
5. 将清洁干净的带状光纤每一带用裸纤保护套管，保护套管长度=0.9米+光缆开剥处到（距离最远的）接续模块的距离。
6. 将加强芯插入光缆开剥保护装置固定孔，旋紧螺丝固定。
7. 将每带光纤（套好保护套管后），卡入保护装置，全部卡入后，盖上外保护盖，用螺丝固定。
8. 用喉扣将金属铠甲层固定在保护装置上。
光缆固定
1. 在光缆准备使用的入口处用铁錾和锤子敲开，光缆从入口处进入箱体。
2. 在箱体底部合适位置安装光缆固定板。
3. 用喉扣将光缆开剥保护装置固定在固定板上。
4. 光缆进箱后，用橡支泥在进线孔四周密封，再灌入胶（石蜡加松香以1：1的比例混合）密封。
熔接
1. 光纤从箱体下部进线孔进入箱体内配线区。
2. 将每带（12芯为例）光纤从接续模块反面盘入。
3. 将接续模块放置于熔接工作台上，将光纤与尾纤进行熔接。
4. 将光纤盘储好，将接续模块插入单元体。
5. 每芯光纤做好标识记录。
6. 完成整个箱体的熔接。
直通熔接
产品使用中，需直通的部分光纤可在金属熔接盘中实现直接熔接。
1. 直熔区在熔配模块最底部，直接拉出直熔单元，光纤从进线孔进入箱体直熔区。
2. 将需直熔光纤，从熔接盘进线口盘入。
3. 将熔接盘放置于熔接工作台上进行熔接。
4. 熔接完成后，将熔接保护套管卡入熔接盘塑胶卡槽中，盘储好裸纤，把熔接盘插入箱体，并做好标识记录。
5. 完成全部直熔，将熔接盘放入直熔单元体内，再把接直熔区推进箱体内即可。
包装、运输和贮存
1、包装
本机柜按产品包装新规范包装，具有防潮、防震措施，附件、备用件另装盒（袋）后再装入木箱，整机用塑料袋密封，箱内装有防潮材料，箱外刷有防雨、防潮及方向标志。
2、运输
本机可适应各种交通工具的运输。
经包装的新产品在运输过程中，要求环境温度在-30℃~55℃之间，相对湿度不大于90％。
在+30℃以上应有遮蓬，以免新产品直接受雨淋袭和日光暴晒。
装卸和搬运应按包装上刷制的运输作业标志进行，不准将新产品倒放、侧放和翻转。
3、贮存
箱子上方不应堆积过重物品，库房内空气中酸性、碱性或其它有害体应符合环保规定的要求。
室内温度为-5℃~45℃之间，相对湿度不大于75％的范围内。
九、结构原理图
十、产品图片。
