光缆交接箱解决方案(20110311)

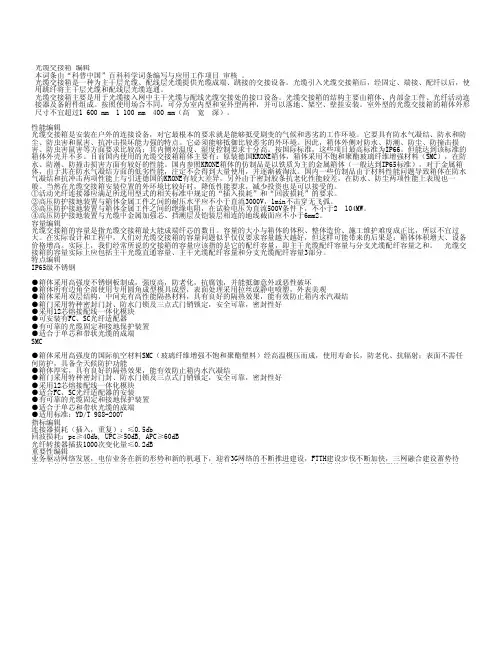

光缆交接箱
பைடு நூலகம்
●箱体采用高强度的国际航空材料SMC（玻璃纤维增强不饱和聚酯塑料）经高温模压而成，使用寿命长，防老化、抗辐射；表面不需任 何防护，具备全天候防护功能 ●箱体厚实，具有良好的隔热效果，能有效防止箱内水汽凝结 ●箱门采用特种密封门封、防水门锁及三点式门销锁定，安全可靠，密封性好 ●采用12芯熔接配线一体化模块 ●适合FC、SC光纤适配器的安装 ●有可靠的光缆固定和接地保护装置 ●适合于单芯和带状光缆的成端 ●适用标准：YD/T 988-2007 指标编辑 连接器损耗（插入，重复）：≤0.5db 回波损耗：pc≥40db, UPC≥50dB, APC≥60dB 光纤转接器插拔1000次变化量≤0.2dB 重要性编辑 业务驱动网络发展，电信业务在新的形势和新的机遇下，迎着3G网络的不断推进建设，FTTH建设步伐不断加快，三网融合建设蓄势待 发，电信业务发发展形势一片大好，但是对于电信企业来说，效益才是发展的硬道理，也就是说，在这样的新形势下，如何赢得市场， 如何拥有大量的用户，在市场上抢得先手，这才是最关键的。对于电信企业来说，首先要打造一个稳固的基础网络，拥有丰富的基础资 源，也就是说，如何建设一个资源丰富、网络稳定可靠的网络光纤物理网络，这是需要电信企业思考的问题，而光交接箱在整个本地光 缆网建设中将起到很重要的作用，有助于光缆建设的扩展和延续。 在本地光缆网建设中为了提高光缆主干的利用率，减少光缆接头引入的开拨次数，有效提高光缆的安全性和可靠性，建议在光缆的主干 路由上设立必要的光缆交接箱。光缆交接箱的用户侧光缆，可以根据用户的发展需求进行逐一上箱，交接箱容量的选择可以以288芯为 主。交接箱的主干光缆，应就近接入基站(接入层节点)。为了增加接入的灵活性，光缆的一部分主干纤芯可接在汇接层节点上。 光缆在建设中有两种组网方式：总线式结构和环型结构。线式结构是指从局端到各光缆交接箱只使用一条大对数光缆连接的网络结构， 它一般使用在业务量少，范围不大的非重点地区。环型结构是指所有光缆交接箱共同使用一条大对数光缆，光缆首尾在局端终端，自成 一个封闭回路的网络结构，纤芯分配与总线式结构一样。 总之，光交接箱在本地光缆网中的应用重要是对光缆纤芯的有效管理和合理规划利用，提高光缆纤芯的精细化管理，同时使光纤网络的 建设具备灵活性和很好的扩展性，让光缆物理网络更好的服务于电信业务的发展建设。 装配要求编辑 ①箱门开启角度应不小于120°。 ②门锁的启闭灵活可靠。 ③保护接地处应具有明显的接地标志。 ④光缆光纤无论在箱内何处布放转弯，应保证其弯曲半径不小于30mm。 ⑤光缆引入口的设置应保护光缆引入时，其弯曲半径大于光缆直径的20倍。
光缆交接箱施工方案
光缆交接箱施工方案一、施工前准备编制详细的施工方案，明确施工任务、目标、技术要求及安全措施。
组织施工人员熟悉图纸，了解现场环境，进行必要的技术交底和安全培训。
准备必要的施工工具、测试仪表、安全设施等。
协调好与相关部门的沟通，如电力、市政等，确保施工过程中的协作。
二、设备及材料检查对所采购的光缆、交接箱、接续器材等材料进行开箱检查，确保其符合设计要求。
检查材料的数量、规格、质量等，确保无损坏、无缺失。
对不合格的材料进行退换，并做好相关记录。
三、现场勘查与布置对施工现场进行详细勘查，了解地形、地貌、交通等情况。
确定光缆的走向、埋深、保护措施等。
布置施工区域，设置警示标志，确保施工安全。
四、光缆敷设与保护根据设计要求，进行光缆的敷设工作。
确保光缆的弯曲半径符合规范要求，避免过度弯曲导致光缆损坏。
对光缆进行必要的保护措施，如埋地、穿管等，确保其安全稳定。
五、交接箱安装定位根据设计要求，确定交接箱的安装位置。
安装交接箱底座，确保其稳固可靠。
将交接箱固定在底座上，确保其位置准确、稳定。
六、光缆接续与测试使用合格的接续器材，按照规范要求进行光缆的接续工作。
接续完成后，进行光缆的测试工作，包括衰减、长度、时延等指标。
确保测试结果符合设计要求，记录测试数据。
七、系统调试与验收对整个光缆交接箱系统进行调试，确保其功能正常、性能稳定。
邀请相关部门进行验收，提供必要的测试数据和资料。
根据验收意见进行整改，直至达到验收标准。
八、完工后清理与记录对施工现场进行清理，移除废弃材料和垃圾。
恢复现场环境，确保施工现场整洁有序。
整理施工记录，包括施工进度、质量问题、验收结果等。
归档施工资料，为后续维护和管理提供依据。
本施工方案旨在确保光缆交接箱施工过程中的安全、质量和进度。
施工人员应严格遵守本方案要求，确保施工质量和安全。
同时，加强与相关部门的沟通和协作，确保施工顺利进行。
光缆交接箱服务支撑方案
光缆交接箱服务支撑方案光缆交接箱服务支撑方案一、方案背景光缆交接箱是光纤通信系统中的重要设备，其作用是将光纤主干线插入交接箱接头盘插座中，实现不同光缆进行接续，并完成光缆的分纤与分配。
为了确保光缆交接箱的正常运行和提供稳定的服务，我们提出一套光缆交接箱服务支撑方案。
二、方案内容1. 设备管理为了实现光缆交接箱的高效管理，我们建议建立一套设备管理系统。
该系统可以对光缆交接箱的基本信息、设备状态、维修记录等进行统一管理，实现对光缆交接箱设备的全生命周期管理。
同时，还可以通过系统对设备进行巡检、维护和故障排除，提高设备使用效率和延长设备寿命。
2. 接入管理针对光缆交接箱的接入管理，我们建议实施以下措施：（1）制定明确的接入流程和规范，明确交接箱接入标准和要求。
（2）对接入的光缆进行严格的检测和测试，确保光缆质量符合标准要求。
（3）制定光缆接入记录表，将每次接入的光缆信息进行记录，方便查阅和管理。
3. 故障处理针对光缆交接箱发生故障的情况，我们建议采取以下故障处理措施：（1）建立故障排除流程，明确故障上报、排查、定位和处理的各个环节。
（2）建立故障处理团队，配备专业的技术人员进行故障排查和处理。
（3）定期开展故障演练和应急演练，提高处理故障的能力和效率。
（4）建立故障记录系统，将每次故障情况进行记录和分析，为后续故障排除提供参考。
4. 维护与保养为了确保光缆交接箱的长期稳定运行，我们建议开展以下维护与保养工作：（1）定期对光缆交接箱设备进行巡检和维护，确认设备运行状态良好。
（2）定期清洁光缆交接箱设备，清除灰尘和杂物，保证设备的正常通风和散热。
（3）定期更换设备的易损件，如风扇、电源等，确保设备的正常运行。
5. 培训与培养为了提高光缆交接箱设备的运维人员的素质和能力，我们建议开展相关培训与培养工作：（1）定期组织运维人员培训，提升其专业技能和知识水平。
（2）建立运维人员绩效考核机制，激励运维人员提高工作质量和效率。
内置分光器光缆交接箱
内置分光器光缆交接箱解决方案成都普天联创通信设备有限公司内置分光器光缆交接箱解决方案一、设计需求随着中国电信“光进铜退”工程的不断深入，FTTB的大量建设，传统的光缆交接箱已不能满足新的需求，应用于FTTB工程的光缆交接箱除要求有传统光缆交接箱的光缆熔接、配线功能及容量外，还要求能在光缆交接箱中内置一定数量的不同类型的分光器，以满足对主干光缆分路的要求。
二、解决方案1，光缆交接箱的材质采用高强度玻纤增强聚脂模压成型，此类材料箱体具有良好的机械强度和抗腐蚀耐老化特性。
采用优质防锈钢板，经模具成型，再作户外粉喷外理，不仅具有良好抗腐蚀、耐老化性能，而具箱体密封性能好，能抵受剧烈的气候变化和恶劣的工作环境，防护等级可达到IP65级（GB4208）的要求，而且，外观美观大方。
2，光缆交接箱的容量通过分析客户需求，光缆交接箱容量分为三种类型：144芯，288芯，576芯。
3，安装方式小容量光缆交接箱可满足三种安装方式：落地、架空、壁挂，对于大容量光缆交接箱，建议采用落地、架空安装。
按以往建设经验，此类光缆交接箱在室外使用居多。
4，光缆交接箱功能特点概述✧光交箱具有配线、熔接、贮纤、调纤功能，有良好的环境适应性。
✧模块化设计，分光器安装盘及配纤熔接盘全为模块设计，通用性强，可以跟据不同的应用需求，方便调整布局及容量。
✧配纤用适配器向左倾斜放置，有利尾纤盘绕及对操作人员的安全防护。
✧箱体门锁为防水，防盗户外门锁，具有良好的安全性能。
✧跟具不同的配线容量不同规格的箱体分为前开门或前、后开门。
✧箱内有光缆开剥单元，走线槽，贮纤空间，绕纤盘单元，走线方便，顺畅。
✧机架具有良好的接地系统，完全满足光交箱的接地要求。
✧可满足光缆直熔需求。
✧完美的过线及绕纤盘使光缆（纤）的转弯半径都达到了规定要求。
✧特殊的箱体防凝露设计。
✧兼容19英寸安装方式。
5，箱体型号、规格及布局（1） GXF-08L型光缆交接箱箱体规格：1000*650*300(H*W*D) ，144芯，可落地、架空、壁挂安装，优质防锈钢板材料。
光缆交接箱布置要求
光缆交接箱布置要求咱来说说光缆交接箱的布置要求哈。
一、位置选择。
1. 方便进出线。
这就好比你家里装修，电线盒得放在方便接电线的地方。
光缆交接箱也要放在能让光缆很容易进出的地儿。
比如说，别放在那种周围全是障碍物，施工人员每次接光缆都得像钻迷宫一样的地方。
最好是周围比较开阔，没有太多阻挡光缆铺设路径的东西。
2. 安全性。
这可是很重要的一点呢。
交接箱得放在安全的地方，不能放在那种经常有车辆乱撞或者容易被水淹的地方。
想象一下，如果交接箱放在一个低洼地，一下雨就被水给泡了，那光缆可就“泡澡”了，肯定会出问题。
也不能放在那种容易被人为破坏的地方，要是被调皮的小孩或者一些不怀好意的人乱捣鼓，那可就麻烦了。
3. 靠近需求点。
交接箱就像一个快递中转站，它得离那些需要光缆的地方比较近。
比如说，如果附近有好多写字楼或者居民区需要用光缆上网或者打电话，那交接箱就不能离得十万八千里远。
要是离得太远，光缆传输信号的时候就会比较吃力，就像你去很远的地方取快递，路上花费的时间就长，信号传输也会有延迟之类的问题。
二、安装环境。
1. 通风良好。
交接箱就像人一样，需要呼吸新鲜空气。
如果放在一个封闭又闷热的小空间里，里面的设备会被闷坏的。
就像把你关在一个不通风的小屋里，你肯定也不舒服。
良好的通风能让交接箱里面的设备散热正常，不会因为过热而罢工。
2. 避免阳光直射。
大太阳直晒交接箱可不好。
你想啊，夏天太阳那么毒，交接箱要是一直在太阳下晒着，就像你在大太阳下暴晒一样，里面的设备会被晒得发烫，这对设备的寿命可不好。
所以最好把交接箱放在有遮挡的地方，像大树底下或者建筑物的阴影里（当然也要注意别被树砸到或者被建筑物上掉东西砸到交接箱哦）。
3. 防潮防尘。
灰尘就像小恶魔，会钻进交接箱的设备里捣乱。
如果交接箱里全是灰尘，设备可能就会接触不良之类的。
潮气也一样，就像湿气会让东西发霉，交接箱里要是太潮，设备也会生锈或者出故障。
所以要把交接箱放在比较干燥、灰尘少的地方，要是周围灰尘大，可以想办法给交接箱加个防尘罩之类的。

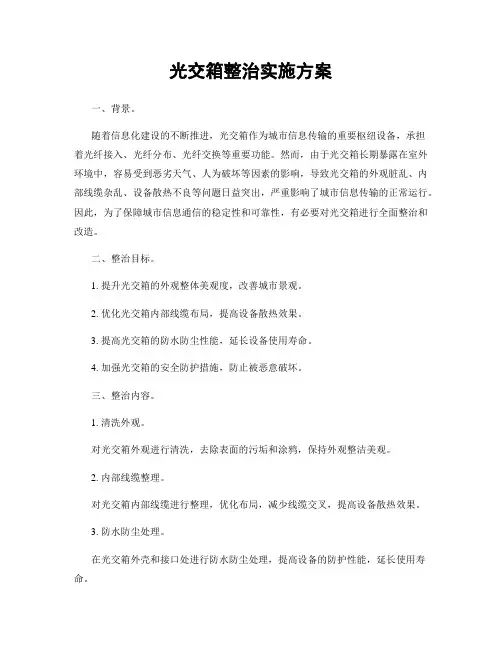

光交箱整治实施方案
光交箱整治实施方案一、背景。
随着信息化建设的不断推进，光交箱作为城市信息传输的重要枢纽设备，承担着光纤接入、光纤分布、光纤交换等重要功能。
然而，由于光交箱长期暴露在室外环境中，容易受到恶劣天气、人为破坏等因素的影响，导致光交箱的外观脏乱、内部线缆杂乱、设备散热不良等问题日益突出，严重影响了城市信息传输的正常运行。
因此，为了保障城市信息通信的稳定性和可靠性，有必要对光交箱进行全面整治和改造。
二、整治目标。
1. 提升光交箱的外观整体美观度，改善城市景观。
2. 优化光交箱内部线缆布局，提高设备散热效果。
3. 提高光交箱的防水防尘性能，延长设备使用寿命。
4. 加强光交箱的安全防护措施，防止被恶意破坏。
三、整治内容。
1. 清洗外观。
对光交箱外观进行清洗，去除表面的污垢和涂鸦，保持外观整洁美观。
2. 内部线缆整理。
对光交箱内部线缆进行整理，优化布局，减少线缆交叉，提高设备散热效果。
3. 防水防尘处理。
在光交箱外壳和接口处进行防水防尘处理，提高设备的防护性能，延长使用寿命。
4. 安全防护加固。
加强光交箱的安全防护措施，如安装防盗锁、加固外壳，防止被恶意破坏。
四、实施步骤。
1. 制定整治计划。
由相关部门制定光交箱整治实施方案，明确整治内容、责任部门和时间节点。
2. 资源准备。
准备清洗设备、整理工具、防水防尘材料等必要资源。
3. 开展清洗和整理工作。
组织专业人员对光交箱进行清洗和内部线缆整理工作。
4. 进行防水防尘处理。
对光交箱外壳和接口进行防水防尘处理，确保设备正常运行。
5. 加固安全防护措施。
加固光交箱的安全防护措施，提高设备的安全性。
光交箱整治实施方案的实施，可以有效提升城市信息传输设备的整体品质，改善城市景观，保障城市信息通信的稳定性和可靠性。
希望各相关部门能够高度重视，积极配合，确保整治工作的顺利进行，为城市信息化建设贡献力量。
杭州无源智能锁光缆交接箱智能改造解决方案
光缆交接箱智能改造解决方案随着光纤传输网络的快速发展，光缆交接箱越来越多，如何有效、科学的管理好这些箱体也一直是运营商面临的问题。
光缆交接箱在实际应用中一直存在以下几个的问题。
1、目前的光缆交接箱主要采用机械锁，易被恶意开锁；2、钥匙很多，容易造成管理混乱。
3、采用联网监控方式存在技术难度大，设备投资大，必要性小。
4、光缆交接箱内部没有电源，实现门禁管理难度大。
5、每个城市都有着数量巨大的光交箱。
随着“光进铜退”的行业趋势，以及国家提出“提速降费”，加快高速宽带网络建设的目标，光交箱数量呈上升趋势。
6、管理困难（1）目前主要用机械锁和机械钥匙。
海量的箱体钥匙，人工管理难度大，成本高，漏洞多。
（2）维护人员工作量大，需携带多把钥匙，使用和维护都不方便。
（3）因施工人员、巡检人员的更换，钥匙容易出现复制、丢失等，管理漏洞很大。
（4）维护检修记录，由人工录入，数据汇总不及时、错误率高。
针对上述几点，我公司推出了无源锁无线系统管理解决方案。
它一方面提高了光缆交接箱锁体实用性，防止技术开启；另一方面加强和规范光缆交接箱开锁的科学管理智能管理，有助于建立起公司内部人员的开锁行为管理和监督机制。
二、聪灵无源电子锁系统对光交箱的智能改造方案特点本方案针对随机时段内多地点、多人员交叉钥匙使用，提供了安全简便的门禁管理，何人\何时\进出何地，灵活授权，全面掌控。
同时可作为考勤和巡更系统，何人\何时\何地，因何由完成何事，有据可查。
具体而言，有以下显著特点。
1、安全聪灵无源电子锁采用机械电子双保护，防技术性盗开；“隔离舱”结构，免疫开锁工具；空转锁芯，更强的防撬防暴性能；无源锁芯，故障率低，稳定性好。
钥匙无法复制，钥匙丢失可自助挂失，安全无漏洞。
2、方便安装简单，无需布线开孔；标准尺寸，无损更换原锁芯；应用面广，室内户外均可用。
支持一钥通：一把智能钥匙开多把锁；钥匙丢失可以远程删除不用换锁芯，安全方便。
3、可管理考勤系统：何人\何时\何地，因何由完成何事，有据可查。
光缆交接箱扩容改造方案
光缆交接箱扩容改造方案一、前言随着国内运营商FTTx、全球眼、光纤专线等项目的深入发展和宽带数据业务的快速布署，传输网中使用的部分光缆交接箱容量已接近饱和，不能满足高速发展的通信业务的需求，并对传输线路提出了新要求，如：加大承载数据带宽、增加箱体光纤芯数/容量、方便快捷的光纤调度、增加主干熔接、灵活的分光配比等。
本方案针对要求增加光缆交接箱容量，但不能中断通信业务的需求，结合传输线路的发展趋势和原有光缆交接箱的安装场景，要求在多种安装场景下对光缆交接箱进行在线改造，对不同安装场景下的不同厂家的光缆交接箱进行扩容，并能保证原有通信线路的畅通和安全。
二、光缆交接箱扩容改造项目改造原则在保持原通信光缆交接箱所在用户不中断通信的情况下，在老光交原址上不进行光缆割接，不更换原交接箱内部件，只更新箱体和增加扩容部分零件而达到原光缆交接箱扩大容量的目的。
根据原址箱体的安装情况，可分为向后扩容和横向并排扩容。
若原址地形复杂且原箱体靠墙安装，针对这种地形空间狭小的情况，可选择横向并排扩容；若原址箱体非靠墙安装，地形空间相对开阔，则选择向后扩容。
考虑到箱体扩容后的进缆操作、工程维护、新老模块间跳纤的跳接方便等情况，向后扩容较横向并排扩容的效果要好。
扩容后的光缆交接箱必须符合中国电信OCC技术规范标准，与技术规范标准中的相关配件通用。
三、光缆交接箱扩容改造项目流程光缆交接箱扩容改造项目按以下流程进行：现场勘察--施工方案制定--水泥基座预制--施工准备--拆除原箱体前门组件--新光交和套装箱安装--验收1、现场勘察针对老箱体的具体安装地点，勘察箱体周围环境，为施工方案制定作准备。
需要确认的情况有：1.1交接箱现场安装位置、安装方式（如落地、架空等）。
1.2需改造的交接箱型号、光交箱的外形尺寸、模块类型、配置情况使用情况。
1.3光缆直熔区情况。
1.4进缆根数及固定情况。
1.5原有光缆交接箱周围的空间情况。
（左右空间、上下空间、前后空间）各站点基本情况统计表：2、施工方案制定根据现场勘察情况并结合上述的改造原则，制定出可行的施工方案。
CTGXF09T光缆交接箱说明书(2011-11-1716.09.21)资料
光缆交接箱使用说明书不锈钢576芯箱体(单面)图1：外型结构图1.3 产品的特点1.3.1 全封闭机箱，防尘，外形美观；1.3.2 走纤规范，满足光纤弯曲半径大于30mm；1.3.3抽屉式托盘集熔接、盘储、配线为一体，结构简单明了，既保证了光纤的曲率半径，又大大简化了工程维护工作量；1.3.4 具有安全、可靠的光纤存储、保护功能；1.3.5 标识清楚，每芯光纤的接续和分配有明显的标识；1.3.6 能同时满足带状光缆和非带状光缆的使用需要；1.3.7 光缆开剥、固定、接地保护可靠、实用；1.3.8 SMC箱体或不锈钢箱体，能防潮、防水、防尘、防盐雾，抗腐蚀耐老化性能优越，防护等级达到IP65级；1.3.9适配器采用倾斜、卡式安装，操作快捷方便，传输损耗低，避免光传输时可能对眼睛造成的伤害，卡座可安装FC型、SC型、ST型和LC型适配器；1.4 注意事项1.4.1 本设备的包装运输符合行业标准，其贮存应无酸碱或硫化合物及其它有毒气体的通风、干燥的库房中，不允许露天贮存；1.42 包装：本机包装按产品包装规范包装，具有防潮、防震措施，附件、备用件另装袋后再装入木箱，整机用塑料袋包封，箱外刷有防雨、防潮及方向标志。
1.4.3 运输：本机可适应各种交通工具的运输，经包装的产品在运输过程中，要求环境温度在-30℃～+55℃之间，相对湿度不大于90%。
在30℃以上应有遮蓬，产品不能雨淋、浸泡、日光暴晒。
装卸和搬运应按包装上刷制的运输作业标志进行，不准将产品倒放、侧放和翻转；1.4.4 贮存：箱子上方不应堆积过重物品，库房内空气中酸性、碱性或其它有害气体应符合环保规定的要求。
室内温度为-5℃～45℃之间，相对湿度不大于75%的范围内；1.4.5 交接箱具有良好的封闭性，施工完毕后一定要使用防火泥进行密封；1.4.6 以后产品升级和改版、及办事处联系方式变更恕不另行通知。
第二章总体结构（1）交接箱的工作单元应采用模块化设计，其中包括箱体、光缆固定装置、接地装置、光分单元、主干熔接单元、配缆熔接单元、直熔单元、储纤单元、盘纤单元等，其中光分单元、主干熔接单元、配缆熔接单元、直熔单元等工作单元。
光缆交接箱整理方法
光缆交接箱整理方法哎呀，光缆交接箱呀，就好像是一个装满了各种线宝宝的神奇小盒子呢，要是不把它整理好呀，那些线宝宝们可就乱成一团啦，嘿，你们知道吗？我觉得学会整理光缆交接箱的方法，就能让这些线宝宝们都乖乖听话，排列得整整齐齐咯，下面我就来讲讲怎么整理它呀。
首先呢，得准备好一些工具哦，像螺丝刀呀，用来拧开交接箱的盖子和一些固定螺丝的；还有清洁用的小毛刷，能把箱里的灰尘啥的清扫干净；再有就是一些标签纸和记号笔啦，等会儿给光缆做标记的时候要用呢。
准备好了工具，咱们就可以开始动手啦。
第一步呀，得先把光缆交接箱的门或者盖子小心地打开哦，打开的时候动作要轻一点，可别太用力把它给弄坏了呀。
打开之后呀，你可能就会看到里面乱糟糟的，好多光缆缠在一起呢，就像一团乱麻似的，这时候呀，可别着急，咱们得慢慢来。
接着呀，要用小毛刷把交接箱里面好好地清扫一下哦，因为长时间放置呀，里面可能会有不少灰尘，要是不扫干净，对光缆也不太好呢。
把灰尘都扫到箱外，让里面变得干干净净的，这样咱们后续整理起来也更方便啦。
然后呀，就要开始梳理光缆啦。
先找到每根光缆的头和尾哦，看看它们都是从哪儿来，要到哪儿去的，这个过程可能得费点儿功夫呢，不过一定要仔细哦。
找到之后呀，就可以按照一定的顺序来摆放它们啦，比如说可以按照光缆的编号顺序呀，或者是按照它们连接的区域顺序来排，就好像给小朋友们排队一样，让它们整整齐齐地排列好。
要是有一些光缆太长了，还可以把多余的部分轻轻地卷起来，用那种小小的扎带或者线绳把它们扎好，固定在交接箱里面合适的位置上，可不能让它们又乱晃荡，再缠到一起去了呀。
等光缆都排列好之后呀，可别忘了给它们做标记哦。
拿出咱们准备好的标签纸和记号笔，在每根光缆的头上或者显眼的地方，写上它是从哪儿来的呀，要去往哪里，还有它的编号等等重要信息呢，这样下次要是有人来查看或者要进行维修啥的呀，一眼就能看明白这根光缆的情况了，可方便啦。
最后呀，再检查一下整个光缆交接箱里面呀，看看还有没有光缆没整理好，有没有遗漏的标记呀，确认一切都没问题了，就可以把交接箱的门或者盖子轻轻地关上啦，拧好螺丝，让它恢复成原来的样子哦。
浅谈光缆交接箱在通信基础设施专项规划中空间布局的解决方案
浅谈光缆交接箱在通信基础设施专项规划中空间布局的解决方案摘要主干光缆交接箱是通信基础设施规划的主要组成部分，与未来城市规划相结合，不仅占用城市空间，影响到城市环境美观，需要提出解决方案。
关键词光缆交接箱；规划；通信；信息化1 光缆交接箱（1）定义：光缆交接箱是进行光缆成端、纤芯交接分配的设备。
（2）光缆交接箱划分：根据光缆网络的层次结构，一般分为主干光缆交接箱、配线光缆交接箱。
①主干光缆交接箱是为主干层光缆、配线层光缆提供光缆成端、跳接的设备，位于市政道路沿线路边、绿化带或公共建筑内，服务对象为配线光缆交接箱、大客户专线、基站接入、交管监控等业务的用户。
②配线光缆交接箱是为配线光缆、接入层光缆提供光缆成端、跳接的设备。
大多位于小区红线内或街道路边，服务对象是以小区内住宅、非住宅的固网电话、宽带业务的用户。
（3）规划内容，本次规划主要是负责主干光缆交接箱的规划，对小区外的配线光缆交接箱也按主干光交考虑。
主要提出光缆交接箱布局要求、设置标准、占地需求和建设标准。
2 光缆交接箱现状（1）截止到2015年底，各运营商的现状光缆交接箱数量18282个，其中主干光缆交接箱数量9141个，分布在和平、河东、河北、河西、南开、红桥6个城区内2687个，分布在西青、东丽、津南、北辰环城4个区2736个，分布在滨海新区1104个，分布在武清、宝坻、静海、宁河、蓟州5个市辖远郊区2614个。
（2）规格程式：目前在现网应用的光缆交接箱的规格程式主要有72芯、144芯、288芯、576芯。
（3）光缆交接箱的使用情况：①截止到2015年底，各运营商的现状光缆交接箱数量18282个，其中主干光缆交接箱数量9141个，分布在和平、河东、河北、河西、南开、红桥6个城区内2687个，分布在西青、东丽、津南、北辰环城4个区2736个，分布在滨海新区1104个，分布在武清、宝坻、静海、宁河、蓟州5个市辖远郊区2614个。
②从现状看城区光缆交接箱已大部分覆盖，但容量上偏小。
光缆交接类(光缆交接箱(主干用)、配线箱)技术规范书
一
随着国内光纤接入网建设的迅猛开展，光缆交接箱（主干用）、适配器、配线箱作为光分支点采用的一种重要交接配线设备，得到了越来越多的应用。结合中国联合网络通信集团有限公司河南分公司（以下简称河南联通）的实际工程建设情况，特制定光缆交接类（光缆交接箱（主干用）、配线箱）技术规范书。
本技术规范书中所指的光缆交接类产品主要应用在各种光纤接入的线路工程，可满足室内（楼道）、室外安装环境，能方便光缆的分歧与接入（掏接），方便维护和资源管理。本技术要求结合河南联通各地市地理环境、使用习惯及结合发达城市的使用情况而选定，从建设方式、容量、安全、质量、经济、实用等方面进行要求，从而保证河南联通通信建设所用设备的质量
YD/T 1272.4-2007光纤活动连接器 第4部分：FC型
YD/T 1618-2007 多芯光纤（缆）扇形分支连接器技术要求和测试方法
SJ/T 11363-2006 电子信息产品中有毒有害物质的限量要求
四
本类产品由箱体、光缆固定接地组件、内部结构件、光纤终接装置、光纤存储装置、熔接保护套管、尾纤适配器及必备附件组成。
GB/T 2828-1987 逐批检查计数抽样程序及抽样表(适用于连续批的检查)
GB/T 2829-1987 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)
GB/T 3047.1-1995 高度进制为20mm的面板、架和柜的基本尺寸系列
GB/T 3873-1983 通信设备产品包装通用技术条件
YD/T 826-1996 FC-PC型单模光纤光缆活动连接器技术条件
YD/T 895-1997 SC/PC型单模光纤连接器技术条件
YD/T 896-1997 FC/APC型单模光纤连接器技术条件
YD/T 1272.1-2003 光纤活动连接器 第一部分：LC型
无跳接式光缆交接箱
或者1:16分路器4只 或者1:32分路器2只
插片式光分器
GXF5-31-WHC(室内壁挂式)
主干缆输入接口
12芯贮纤盘
12芯熔接盘
GXF5-31-W
GXF5-31-WHM264
12 芯熔 接盘 纤盘
光插 片
主干 用一 体化 盘
停车 位
GXF5-31-WHM264 无跳接式光交用一体化盘及光插片
GXF5-31-WHM264用停车位
GXF5-31-WHM264特点
主干和配线光缆开剥后分别进入熔接盘和12 芯一体化盘。主干光缆熔接后的尾纤拉出熔 接盘；
无跳接式光缆交接箱
2011年3月
器件
Hale Waihona Puke 光分路器平面波导型（PLC）光分路器是基于石英玻璃波导技术的新型无源光 器件，它广泛使用于通信系统的E/GPON链路、有限电视网 （CATV）等无源光网络中，实现了局端到用户端高速低成本的链 接。
光缆交接箱的使用场合
入户光缆
束状光缆
束状光缆
束状光缆
小光交/接头盒
主干一体化盘：4*12芯=48芯 配线熔接盒：12*12芯=144芯 配缆储纤盒：24*6芯=144芯 直熔：12*12芯=144芯 分路器：1:8分路器16只
或者1:16分路器8只 或者1:32分路器4只
GXF5-31-WHC96
箱体材料：不锈钢 外形尺寸：
1100*800*365 容量：
光分纤盒（箱）
定义：用于室外连接主干光缆与配线光缆的接口设 备。
中国电信天津集团公司无跳接光缆交接箱技术要求(V2011)
中国电信天津公司无跳接光缆交接箱技术要求（V2011）中国电信集团公司天津市电信分公司2011年11月目录前言 (2)一、无跳接光缆交接箱组成、形式、结构及命名 (3)1.1 组成 (3)1.2 形式 (3)1.3 结构 (3)1.4 命名 (5)二、性能要求 (7)2.1 工作条件 (7)2.2 外观与结构 (7)2.3 功能要求 (10)2.4 高压防护性能 (11)2.5 材料与机械物理性能 (11)2.6 密封性能 (12)2.7 燃烧性能 (12)2.8 运输试验要求 (12)2.9 光纤活动连接器技术指标 (13)三、试验方法 (13)四、检验规则 (13)五、包装、运输和贮存 (13)前言根据集团公司关于印发ODN网络设备相关技术要求（中国电信[2011]419号）、关于印发《中国电信DDF、ODF、OCC 等集采产品企业标准》的通知（中国电信采购[2010]7号）文件精神，结合我公司FTTH工程建设实际，为减少在网设备类型，降低在设计、施工中的采购误差，提高采购效率，根据集团公司集中采购结果，经与公司相关部门、相关设计院研究、沟通，制订本技术要求。
一、无跳接光缆交接箱组成、形式、结构及命名1.1 组成由箱体、内部结构件与工作单元、光纤活动连接器及备附件等组成。
1.2 形式可以落地、架空、壁挂安装。
1.3 结构（1）无跳接光缆交接箱内部由主干光缆熔接区、配线光缆熔接区、分路器区、停泊区、直熔区、光缆固定保护装置及附件组成。
（2）无跳接光缆交接箱在便于施工和维护操作的前提下，内部各功能区的布局应紧凑。
天津电信无跳接光缆交接箱总体布局示意图如图1、图2所示。
图1 288芯、576芯无跳接光缆交接箱功能区划分图图2 144芯无跳接光缆交接箱功能区划分图无跳接光缆交接箱产品配置表产品名称容量12芯熔配一体化模块数量盒式光分路器数量独立停泊位数量12芯直熔盘数量（选配）备注无跳接光交箱144芯12块12台32位6块单面操作，落地、架空、壁挂安装，单面开门288芯24块12台64位12块单面操作，落地安装，单注：光分路器区要求放置盒式光分路器；12芯熔配一体化模块：托盘、SC尾纤（12条）、SC/UPC适配器（12只）、单芯熔接保护套管（12只）、光纤保护套管（注：以上材料需满足施工需要）；12芯直熔盘选配，箱体前期预留空间，后期由设计根据工程实际需要确定使用数量；12芯直熔盘：直熔盘、单芯熔接保护套管（12只）光纤保护套管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
传统288芯光缆交接箱 传统288芯光缆交接箱 配纤144芯 配纤144芯 熔接 成端 144 芯 熔接 成端 144 芯
进缆144芯 进缆144芯
出缆144芯 出缆144芯
第一章：光交箱的用户使用需求
用户提出的传统光交箱突出问题 【FTTH建设的大环境下，用户要求提高利用率，减少跳接点， 对此提出了新的光交概念】 FTTH专用288芯光缆交接箱 配纤48芯 熔接 成端 48芯 配纤288芯 熔接 成端 288 芯
感谢您的关注！
（2）光纤配线容量大量增加
传统光交配线 144芯 传统光交无 光纤分路器 光缆等储存空间 传统光交 配纤量少 利于管理
（3）箱体容量要求大量增加
（4）配纤管理要求提高
第一章：光交箱的用户使用需求
目前的解决方式
熔接区 熔 接 及 储 纤 区
提高了使用率
分路区
1、左右布局
减少了跳接点
开剥区
分路区
提高了利用率 2、上下布局
第三章：管理型光交箱的方案特点
减少跳接点同时提高可靠性和安全性保障 【采用标准化模块设计，便于更换；所有模块按需使用，减少多余堆积量】
：管理型光交箱的方案特点
提升线路管理力度 【明确辨识尾纤，易管理，查找方便，用户端口易定位：开通、维护快】
光分路器，采用盒式的模块。可以订 制，每根尾纤头可以分不同颜色或色 环，以标识尾纤号；
熔接区
减少了跳接点
开剥区
第二章：管理型 光交箱的设计方案
方案简述
1、【方案结构示意图】
第二章：管理型 光交箱的设计方案
方案简述
2、【方案设计示意图】
第二章：管理型光交箱的设计方案
方案简述 3、【实物展示】
方案简述 4、【实施过程】 1)、工程界面：
OCC的箱体安装 光缆在箱体下部开剥完毕； 光缆在12芯一体化熔纤盘内熔接成端，并接到对应 的适配器上； 将适配器端口和客户编码对应做好标识； 工程界面完成 2)、用户开通： 根据开通的用户数量，配置分路器； 将分路器的总输入端与干线光缆接通； 将分路器的分纤端与需要开通的用户端口跳通； 分路器的闲置光纤放置到箱体两侧； 在表格上记录端口信息 3)、路由调整： 查询需要调整的端口号； 将光纤从用户端口取下； 跳接到需要的端口即可；
提升线路管理力度 【路由规划明显，走线方便整洁，利于不同素质建维人员操作】
第四章：客户价值 客户价值
工程界面和维护界面清晰 分路器可选用色码来区分尾纤号， 分路器可选用色码来区分尾纤号，用户端口易定位 分路器按需增加， 分路器按需增加，驻留尾纤很少 内部走纤空间大、布局规范， 内部走纤空间大、布局规范，操作方便 尾纤基本没有交叉， 尾纤基本没有交叉，可重复性好 288芯箱体可升级到 芯箱体可升级到576芯，节省投资 芯箱体可升级到 芯 大部分小区都可采用一级分光方案，分路器集中，便 大部分小区都可采用一级分光方案，分路器集中， 于维护和管理 安全性：用户尾纤保护较好。若跳接尾纤损坏， 安全性：用户尾纤保护较好。若跳接尾纤损坏，可以 直接调用备用路由
管理型光交箱方案介绍
成都普天联创通信设备有限公司
目 录
• 第一章：光交箱用户使用需求 • 第二章：管理型光交箱的设计方案 • 第三章：管理型光交箱的方案特点
第一章：光交箱的用户使用需求
用户提出的传统光交箱突出问题 【FTTH建设的大环境下，用户要求提高利用率，减少跳接点， 对此提出了新的光交概念】
由于每只光分路器都有标号、尾纤有 标识，这样，即使开通用户多，也容 易辨别；
第三章：管理型光交箱的方案特点
提升线路管理力度 【熔接工程一次完成】 【光缆熔接后，全部接到适配器 】
所有熔接盘，全部在箱体下部。这样所有对外连接的光缆，在 开剥后，直接进入熔接盘熔接成端。 ——工程施工，一次性完成；
第三章：管理型光交箱的方案特点
进缆48芯
分 路 器
出缆288芯
第一章：光交箱的用户使用需求
用户对于FTTH光交箱的问题 光交箱的问题 用户对于 <改进后提升使用率减少跳接点的同时也带来了4个问题> （1）光缆熔接量增加 传统光交熔接 288芯 FTTH专用光交熔接 336芯 FTTH专用光交配线 336芯 FTTH专用光交有 光纤分路器 光缆等储存空间 FTTH专用光交 配纤量相对较大 管理要求更高
第三章：管理型光交箱的方案特点
简述
提高了利用率的同时提高容量
减少跳接点同时提高可靠性和安全性保障
提升线路管理力度
第三章：管理型光交箱的方案特点
提高了利用率的同时提高容量
要加大光缆熔接容量，可以选 用24芯的光缆熔接盘，箱体容 量可以突破288芯的限制；
由于没有适配器，光分路器的体 积较小，密度可以做的很高；
