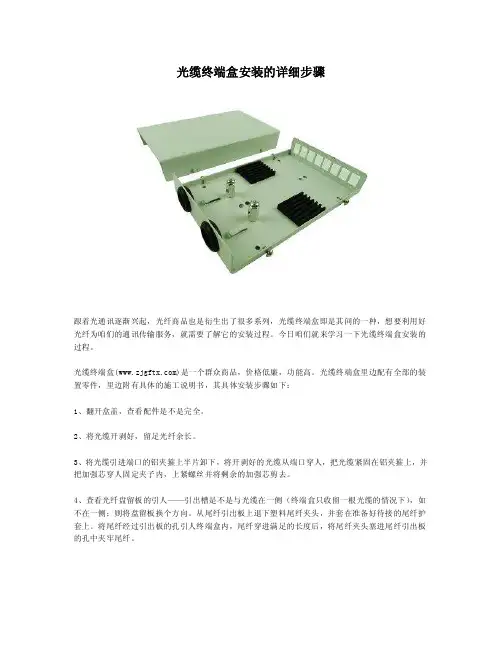

光缆终端盒安装的详细步骤

光缆终端盒安装的详细步骤跟着光通讯逐渐兴起，光纤商品也是衍生出了很多系列，光缆终端盒即是其间的一种，想要利用好光纤为咱们的通讯传输服务，就需要了解它的安装过程。

今日咱们就来学习一下光缆终端盒安装的过程。

光缆终端盒()是一个群众商品，价格低廉，功能高。

光缆终端盒里边配有全部的装置零件，里边附有具体的施工说明书，其具体安装步骤如下：1、翻开盒盖，查看配件是不是完全。

2、将光缆开剥好，留足光纤余长。

3、将光缆引进端口的铝夹箍上半片卸下，将开剥好的光缆从端口穿人，把光缆紧固在铝夹箍上，并把加强芯穿人固定夹子内，上紧螺丝并将剩余的加强芯剪去。

4、查看光纤盘留板的引人——引出槽是不是与光缆在一侧（终端盒只收留一根光缆的情况下），如不在一侧；则将盘留板换个方向。

从尾纤引出板上退下塑料尾纤夹头，并套在准备好待接的尾纤护套上。

将尾纤经过引出板的孔引人终端盒内，尾纤穿进满足的长度后，将尾纤夹头塞进尾纤引出板的孔中夹牢尾纤。

5、光线纤芯与尾纤熔接后按图一所示进行盘留。

如在一个终端盒内既有光缆与光缆的衔接又有光缆与尾纤的衔接〔收留两根光缆的情况下〕，与光纤盘留板引人——引出不在一侧的光缆的纤芯的走向、及其与尾纤及另一根光缆中光纤的衔接、盘留（有些光纤与尾纤将从盘留板边上的光纤走线槽经过）。

6、信息模块、多用户光缆终端盒、集合点配线模块装置方位、装置办法和高度应契合规划请求。

7、装置在活动地板内或地上上时，应固定在接线盒内，信息面板选用直立和水对等方式，接线盒盖可敞开，并应具有防水、防尘、抗压功能，接线盒盖面应与地上齐平。

8、光缆终端盒底盒一起装置信息模块和电源插座时，间距及采纳的防护办法应契合规划请求。

9、光缆终端盒底座的固定办法应以现场施工的具体条件来定，可用胀大螺钉、射钉等办法装置，信息模块明装底盒的固定办法依据施工现场条件而定。

10、固定螺丝需拧紧，不该发生松动景象。

底座、信息模块与面板的装置应牢固稳定，无松动景象，面板应保持在一个水平面上做到美观规整。

OPGW[1].ADSS光缆接头盒使用操作说明(新)

OPGW、ADSS光缆接头盒使用操作说明1目录一、接头盒使用说明1、各部件名称2、结构特点3、技术指标4、操作程序（1）OPGW光缆接续操作4.1.1 OPGW接续缆端面处理4.1.2 OPGW接头盒的处理（图二）（2）ADSS光缆接续操作（3）接头盒的安装固定4.3.1 接头盒铁塔安装固定（图一）4.3.2 接头盒杆用安装固定（图三、四）(4)光纤保护管安装操作( 图五)二、安全须知23OPG W 、ADSS 光缆接头盒使用说明和安全须知该产品适用于电力特种光缆的连接保护，产品有直通连接和分歧连接之功能，最多可同时进五根光缆，适用于架空杆、塔。

1. 各部件名称接头盒示意图（图一）2. 结构特点机械强度高，密封性能好，合金外壳采用电化处理，耐腐蚀，性能优良，采用密封圈及硅胶密封，可重复开启、扩容、维修、复接等，存纤盘容量达48芯；光缆固定采用与光缆直径相匹配的铝管夹紧，防止夹伤光缆；可安装在铁塔不同部位，安装牢固；（杆用安装采用不锈钢带固定，操作方便，能适用于不同杆径、不同位置的安装。

）3.技术指标光纤曲率半径：≥45mm 盘留光纤长度：≥2m光纤盘留附加衰耗：≤0.01dB 光纤最大容量：≤144芯适用温度范围：-40~+70℃抗侧压力：≥2000N外型尺寸（mm）：480(H)×200(φ) 重量：6.7Kg4.操作程序（1）OPGW光缆接续操作4.1.1 OPGW接续缆端面处理a)从对OPGW保护及方便固定的角度考虑，理顺预留OPGW光缆走径，并检查其长度，截去受牵引损伤的段长，保留满足在地面多次熔接操作及塔上盘固的长度。

b)将OPGW光缆从与光缆直径相匹配的铝套管中穿过，套到距端面1.5m 左右的地方，以防止扭动松股，用细齿钢锯条或边剪钳切去OPGW光缆铠装层，剪切铠装层时最好把光缆固定在一个夹具上，并精心操作，在切AA线、AS线时，不能损伤不锈钢光纤单元，包括切痕和扭结，所切线材端面应平齐c)用十字捋直轮将钢管单元捋直，在伸出端面60~80mm处做好标记，用钢管切割刀切去钢管，首先使用切割刀夹持住钢管并保证不左右滑动，旋转一周松动后，拧紧刀刃，再旋转一周，如此反复4次左右，观察切口深度合适后，取下切割刀；双手握住钢管，大拇指捏住切口处，前后缓缓扳动2次，防止钢管变形及断裂后锐边擦伤光纤，待钢管完全脱落后，轻轻地将钢管移去。

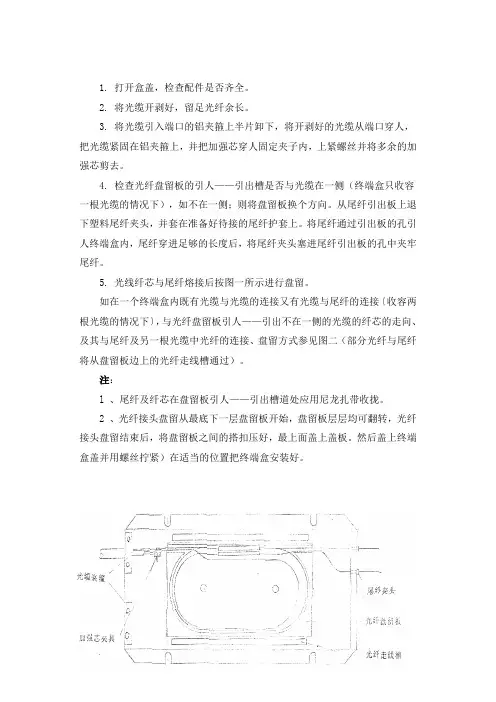

007 光缆终端盒安装工艺

1. 打开盒盖，检查配件是否齐全。

2. 将光缆开剥好，留足光纤余长。

3. 将光缆引入端口的铝夹箍上半片卸下，将开剥好的光缆从端口穿人，把光缆紧固在铝夹箍上，并把加强芯穿人固定夹子内，上紧螺丝并将多余的加强芯剪去。

4. 检查光纤盘留板的引人——引出槽是否与光缆在一侧（终端盒只收容一根光缆的情况下），如不在一侧；则将盘留板换个方向。

从尾纤引出板上退下塑料尾纤夹头，并套在准备好待接的尾纤护套上。

将尾纤通过引出板的孔引人终端盒内，尾纤穿进足够的长度后，将尾纤夹头塞进尾纤引出板的孔中夹牢尾纤。

5. 光线纤芯与尾纤熔接后按图一所示进行盘留。

如在一个终端盒内既有光缆与光缆的连接又有光缆与尾纤的连接〔收容两根光缆的情况下〕，与光纤盘留板引人——引出不在一侧的光缆的纤芯的走向、及其与尾纤及另一根光缆中光纤的连接、盘留方式参见图二（部分光纤与尾纤将从盘留板边上的光纤走线槽通过）。

注：
l 、尾纤及纤芯在盘留板引人——引出槽道处应用尼龙扎带收拢。

2 、光纤接头盘留从最底下一层盘留板开始，盘留板层层均可翻转，光纤接头盘留结束后，将盘留板之间的搭扣压好，最上面盖上盖板。

然后盖上终端盒盖并用螺丝拧紧）在适当的位置把终端盒安装好。

光缆终端盒(室外)技术规范说明书(陕西移动2012)

室外普通光缆终端箱技术规范书1.1概述：1.1.1 适用范围：本部分技术规范适用于本次招标的光缆终端盒产品。

厂家应答:1.1.2 本技术规范书规定的技术要求应不劣于最新版本ITU-T、IEC建议和中国国家标准。

如有遗漏，投标方应予以补充，否则一旦中标将认为投标方认同遗漏部分并免费提供。

厂家应答:1.1.3 投标方应在投标文件中至少包括以下内容的中文技术文件。

∙制造厂家、技术标准。

∙产品的使用说明书（产品的详细技术性能、主要材料、功能和指标、工作原理等）。

∙第三方提供的测试报告∙所供产品出厂检验报告。

∙对外宣传用正式产品样本。

∙用户评价报告。

厂家应答:1.1.4 投标方应提供生产能力描述，包括：所能生产的产品规格型号，年生产能力等。

厂家应答:1.2 光缆终端盒技术要求1.2.1 环境要求室外型光缆终端盒适合于在露天使用。

工作温度：-25℃～+40℃储存温度：-25℃～+55℃相对湿度：不大于85%（30℃时）气压：70～106KPa使用寿命：20年厂家应答:1.2.2 功能要求1.2.2.1 具有光缆引入、配线尾纤引出并固定和保护光缆、配线尾纤性能不受损伤的功能。

厂家应答:1.2.2.2 具有使光缆终断免受环境影响的功能。

厂家应答:1.2.2.3 具有使金属构件与光缆终端盒壳体绝缘并能方便地引出接地的功能。

厂家应答:1.2.2.4 提供光缆终端的安放和余留光纤的存储的空间，并使安装操作方便。

厂家应答:1.2.2.5 盒体能有足够抗冲击强度地固定，并具有不同使用场合的相应安装功能。

厂家应答:1.2.2.6 必要时，应具有光缆分歧接续功能,作为小型光缆交接箱使用。

厂家应答:1.2.3 结构1.2.3.1所有紧固件联结应牢固可靠内部构件应包括以下部分：∙支撑架：内部结构的主体，用于内部结构的支撑；∙集纤盘：用于有顺序地存放光纤接头（及其保护件）和余留光纤，可余留光纤的长度不小于1.6m，余留光纤盘放的曲率半径不小于37.5mm。

光缆接头盒使用说明

光缆接头盒使用说明1 用途本产品适用于直径Φ22mm以内的各种型号、结构光缆（单纤）的架空、管道、直埋和人井敷设的直通和分歧（一分二，一分三）连接。

同时还适用于全塑市话电缆的连结。

接头盒装配示意图2 主要技术指标●外形尺寸（mm）：（长×宽×高）435×190×120●重量：2.6kg●光纤曲率半径：≥37.5mm●光纤盘附加损耗：≤0.01dB●盘留光纤长度：≥1.6m●光纤最大容量：单纤：144芯●适用温度范围：-40℃-- +55℃●抗侧压力：≥2000N/10cm●抗冲击：≥20N.m3 操作要点●如果是普缆直接通过进线孔进入接头盒，如果是微缆，应该是微管进入接头盒并固定，微缆从微管内进入接头盒，并固定加强芯，如果是中心管式光缆，需固定增强纱。

●开剥光缆，除去外护套、内护套、松缩管，清洗、清除缆内石油填充膏，留1.1--1.6m的光纤长度和30--50mm的加强芯芯。

●固定好压缆线卡，将微管或普缆固定，微管长处压缆线卡5-10mm，同时固定光缆加强芯，如果是中心管式光缆，需固定增强纱。

●光纤引入熔接盘内，将热缩管和热熔管套在一对待接光纤的任意一根上，熔接好光纤后，移动热缩和热熔管，套上不锈钢（或石英）加强芯棒，使光纤熔接点处在光纤保护管中央位置，对保护管进行适当的加热，使光纤和保护管熔为一体，经保护的光纤接头卡入布纤槽内（每板熔接盘可布光纤12芯）。

●将余留光纤均匀地在光纤熔接盘内布好，并将盘绕后的光纤用尼龙扎带理齐定位。

熔接盘的使用一般由下至上，待全部光纤接续后，在熔接盘最上一层盖好盖板，并固定。

按要求自行定位使用接地线。

●选择与微管或普缆外径合适的缆环（O型圈）穿入光缆，并调整到接头盒外壳进管口相应压缆处，在两缆环中间微管或普缆部分缠绕密封胶带，同时将未使用的接头盒进缆口用堵头封闭（堵头外部凹部份用密封胶带缠绕），再在接头盒壳体边缘两边的密封槽内垫上密封胶条，同时在两瓣接头壳体进缆端凹部份嵌满密封胶，将两片接头盒挂具左右螺孔对齐，在将外壳合拢，拉紧不锈钢螺栓。

光缆接头盒使用操作说明及机械特性

OPGW、ADSS光缆接头盒使用操作说明1目录一、接头盒使用说明1、各部件名称2、结构特点3、技术指标4、操作程序（1）OPGW光缆接续操作4.1.1 OPGW接续缆端面处理4.1.2 OPGW接头盒的处理（图二）（2）ADSS光缆接续操作（3）接头盒的安装固定4.3.1 接头盒铁塔安装固定（图一）4.3.2 接头盒杆用安装固定（图三、四）(4)光纤保护管安装操作( 图五)二、安全须知2OPG W、ADSS光缆接头盒使用说明和安全须知该产品适用于电力特种光缆的连接保护，产品有直通连接和分歧连接之功能，最多可同时进五根光缆，适用于架空杆、塔。

1.各部件名称接头盒示意图（图一）2.结构特点机械强度高，密封性能好，合金外壳采用电化处理，耐腐蚀，性能优良，采用密封圈及硅胶密封，可重复开启、扩容、维修、复接等，存纤盘容量达48芯；光缆固定采用与光缆直径相匹配的铝管夹紧，3防止夹伤光缆；可安装在铁塔不同部位，安装牢固；（杆用安装采用不锈钢带固定，操作方便，能适用于不同杆径、不同位置的安装。

光缆终端盒使用说明

上海冬吉通信设备有限公司
光缆终端盒
产品介绍：
光缆终端盒具备固定、熔接功能，起终接光缆的作用；它用于实现光缆和尾纤的连接。

采用优质电解板，整体静电喷6热////塑处理，结构坚固、外形美观；
功能特性：
具有光缆引入，配线尾纤引出并固定功能
熔接盘采用叠加式结构，配置灵活，使用方便，提供光纤接头保护及尾纤盘储
19英寸机架，可选用SC、FC、ST型适配器
可将光缆加强芯固定在终端盒内
具有与光缆金属外护套连的接地线引出的功能
运用领域：
光缆终端盒适用于室内、外光缆的直通接续和分支接续，并起到保护光缆与配线尾纤的作用。

技术参数：
工作温度：-40℃～+70℃
相对湿度：≤95%（+40℃时）
大气压力：70Kpa～106Kpa
连接器损耗（包括插入互换和重复）：≤0.5dB
回波损耗：PC≥40dB，UPC≥50dB，APC≥60dB
盒体高压防护接地装置与盒体间绝缘电阻≥1000MΩ/500V(DC)
盒体高压防护接地装置与盒体间耐电压≥3000V(DC)/1min不击穿，无飞弧
使用说明：
拧开后面的两个螺丝，揭开上盖。

预留出要熔接的光缆，将光缆内的钢丝固定在前端的支架上，并将光缆固定在进缆孔。

将预留出来的光缆剥开，跟尾纤熔接在一起，固定在熔纤盘上。

盖上上盖，紧固后端螺丝。

GJS01系列帽式光缆接头盒使用说明书

GJS01系列单端光缆接头盒产品说明目录1. 光缆接头盒使用说明书 (2)1.1光缆引入接头盒的施工 (2)1.2光缆的施工 (4)2. 光缆接头盒安装手册 (5)2.1施工前准备 (5)2.2接头盒的开启与封装 (5)2.3、架空安装 (5)2.4、管道安装 (6)3.光缆接头盒专用工具的使用说明和操作手册 (6)1.光缆接头盒使用说明书GJS01系列单端光缆接头盒，可供光缆连续、分歧、配线、及储存。

适用壁挂、架空、柱挂、地埋安装。

1.1光缆引入接头盒的施工1.1.1.割断光缆口尾端。

1.1.2.光缆先穿过热缩套管后再穿入缆口。

1.1.3.固定加强芯和光缆（见光缆加强芯固定图）。

光缆加强芯固定图1.1.4.磨平进缆口将光缆打磨干净，以保证热缩密封质量。

1.1.5. 为了保护进缆口的光缆免受加热变形，用锡箔纸缠绕约10cm长的光缆。

（其中约4cm 被热缩套管覆盖），见“热缩密封安装图1”热缩密封安装图1 热缩密封安装图21.1.6. 热缩密封 (见“热缩密封安装图2”)把热缩管推进到下盒体缆口底部后开始加热，火焰不要烧到下盒体及未包锡箔的光缆上。

（大缆口热缩管时必须使用金属分歧夹）。

注意：1. 热缩时要均匀加热。

2. 热缩时先对靠近进口与下盒体底面接触部分的热缩管进行热缩，待其冷却一段时间后，再进行其他地方的热缩。

1.1.7. 储纤及保护a.将光纤外护套按要求剥掉并把光纤外保护束管上的阻水油膏擦掉。

b.用塑料缠绕管或PVC软管将剥好的光纤束管套好，长度以引入储纤盘并能在其内部绑扎为宜。

在剥缆处用电工胶布将其缠绕保护（见储纤及保护图1）。

c.将光纤盘入储纤盘内并绑扎好（见储纤及保护图2），用熔接盘盖好待用。

储纤及保护图1 储纤及保护图21.1.8. 裸纤走纤、盘纤及保护a.按要求将光纤外护套及裸纤护管，露出裸纤。

将阻水油膏擦掉。

b.用VC软管将剥好的光纤裸纤套好，长度以引入熔纤盘口并能在其内部绑扎为宜。

机架式光缆终端盒说明书

产品说明书SC-24 光缆终端盒概述：广泛应用于市话、农话网络系统、数据、图象传输系统，CATV有线电视系列，用于室内光缆的直通边接和分支接续，起到尾纤盘储和保护接头的作用，采用冷轧钢板静电喷塑制成，设计结构合理，美观大方可将光缆加强芯固定在终端盒内，其端口可根据工程实际需要随意更换，本产品装适配器的面板可随意更换为FC 、SC、ST、LC……同时适用于带状光缆和普通光缆。

应用：光缆终端盒是小芯数光缆与终端的连接设备，具有光缆固定、熔接功能，始终接光缆的作用。

*2型书本式光缆终端盒，有12，24，48芯可选，尺寸为310×160×60(mm)，可供两根光缆进入*2A型书本式光缆终端盒，有12，24芯可选，尺寸为305×155×60(mm)，可供两根光缆进入*2B型书本式光缆终端盒，有12，24芯可选，尺寸为280×150×150(mm)，可供6根光缆进入,选用FC型适配器*2C型书本式光缆终端盒，有12，24芯可选，尺寸为280×155×50(mm)，可供两根光缆进入*2E型书本式光缆终端盒，最大容量为12芯，尺寸为240×110×45(mm)，可选FC,SC,ST 型光纤适配器产品特点：- 壳体采用静电喷塑，外形美观，使用方便- 内配光缆固定装置、熔接盘、过线环- 熔接盘采用叠加式结构，配置灵活，最大容量可达48芯，使用带状光缆可达96芯- 具有使光缆金属构件与终端盒壳体绝缘并能方便地引出接地的功能- 能提供充足的光缆终端安放和余留光纤存储空间- 可根据用户需求定制特殊规格尺寸。

技术特性：- 绝缘电阻光缆终端盒金属构件与光缆金属加强心之间、光缆金属构件之间、光缆金属构件与地之间的绝缘电阻大于2X104MΩ（测试电压为500VDC）- 抗电强度光缆终端盒金属构件与光缆金属加强芯之间、光滥金属构件之间光缆金属构件与地之间在15KV直流电压作用下1min不击穿、无飞弧现象。

光缆接头盒GJS179 -B型使用说明书

↓
五、光缆接头盒施工步骤：
组装步骤
作业内容
注意事项
5.1准备打开接头盒
1.清理现场，确定接头盒安装位置，布置好需要安装的光缆。
2．清点接头盒包装内附件。
3．打开光缆接头盒：用专用扳手卸下外壳定位螺钉，同时卸下2个角上的固定螺钉（可安装挂钩），即可将接头盒打开。
参见图（1）
天气状况不好时，应支起帐篷，应防尘、防水。
1.光缆用密封胶带增大光缆直径部位，应用砂布打磨，再用酒精洗净粉尘。
2.用专用钢丝钳切断加强芯，以防损坏其它钳具。
组装步骤
作业内容
注意事项
5.5固定加强芯、固定光缆
1.根据以上选用的光缆进出孔，卸下堵头，光缆压板、加强芯固定螺帽。检查开剥好的光缆是否与光缆接头盒固定部位的孔匹配，如不匹配应及时调整，不然会影响安装质量。
工具名称
用途
光缆切割器
光缆切断
光缆开剥器
开剥光缆护套
组合工具
组装接头盒
3.3通用工具（自备）
工具名称
用途及规格
卷尺
测量光缆
管子割刀
光缆径向切开
电工刀
光缆外皮剥除
钢丝钳
加强芯剪断
螺丝刀
十字、一字
剪刀
防水罩布
防水、防尘
金属扳手
坚固加强芯螺帽
3.4持续及测试仪(器)表(自备)
仪器/仪表名称
用途
熔接机
光纤接续
1.将光缆接头盒盖与底对准盖好。
2.用专用扳手把M8×35mm的不锈钢螺钉拧紧。
3.用户需要架空安装，可用2个M8×35mm的不锈钢螺钉拧在相应的位置上。
参见图（7）
清扫外壳，拧螺钉时按次序拧紧到适当位置（防止产品局部变形）然后按次序再紧固一次螺钉。

FTTH培训-光终端盒安装规范

86面板安装步骤
第一步：根据面板朝向，需要在皮线光缆进
口的地方用美工刀切开一小口，让皮线光缆通过进入光终端盒内。
在此处切口
第二步：根据面板朝向，再根据面板两个螺
丝孔之间的距离用6毫米冲击钻在墙上打两个孔，两孔并且在一垂直直线上。
第三步：用膨胀螺丝固定面板插座，使面板
插座能够做到横平竖直，两底角之间高低不超过2mm，固定后整个面板盒不得有松动现象，退后数步，检查面板是否平行，如果觉得装得不理想，应立即调整。
将插销拆下后固定在OUN背面
第五步：用螺丝将面板和onu拧在一起，面板有
磁性带吸力，直接将onu装入网络箱连带面板，注意ONU设备端口需朝下放置。
第六步：用尾纤将onu设备跳通，连通电源，最
后将多余的尾纤和电源线用扎带扎起来。
完成后的效果图
谢谢！
第四步：为了防止冷接失败是重新冷接，光
终端盒内尾纤预留0.5米，在完成冷接后，多余的皮线光缆顺势盘留在86接线盒内。
第五步：在盖面板前应检查光缆的外护层是
否有破损、扭曲受压等，确认无误方可盖上面板，并用螺丝固定。
完成后效果图
综合信息箱内设备安装规范
安装步骤：
第一步：在放好皮线光缆后在网络箱内预留
0.5m尾纤。
第二步：将尾纤冷接成端，此处根据需选择
直连型冷接头或者L型冷接头冷接，右图是以直连型为例，在完成冷接后，多余的皮线光缆顺势盘留在A86接线盒内。
第三步：将上面板盖。
第四步：将固定onu设备的面板拿下,将面板
上的固定设备用的螺丝和插销拆下，将插销固定onu设备背面。
FTTH光终端盒安装规范
86面板安装注意事项
安装位置: 光终端盒设置位置应选择在隐蔽便于跳接的位置。改造时常见的几个位置有用户家庭汇聚点，原用户放置E8-B猫处 86面板插座安装位置离地面约30cm 处朝向: 光终端盒接口的朝向根据现场请朝左，朝右，朝下三个方向，不能朝上清洁：给用户安装时需先清洁双手及工具，安装时不能弄脏墙面

光缆终端分线盒的房间内安装与布线方法

光缆终端分线盒的房间内安装与布线方法光缆终端分线盒（Optical Cable Terminal Distribution Box）在室内布线系统中扮演着非常重要的角色。

它用于将光纤线路分配到不同的机柜、设备或终端设备上，并提供保护和管理这些光缆连接的功能。

正确的安装和布线方法对于保证光缆系统的稳定性和可靠性非常关键。

本文将介绍光缆终端分线盒的房间内安装和布线方法。

首先，在安装光缆终端分线盒之前，我们需要准备一些必要的工具和材料。

这些包括：光缆终端分线盒、光缆、光纤接头、连接器、面板和壁挂架等。

此外，我们还需要一些基本的工具，如扳手、电缆剥皮刀、镊子、剪线钳等。

在选择安装位置时，我们应该考虑到以下几个因素：光缆主干线路的位置、光纤连接的数量和长度、终端设备的位置等。

一般来说，光缆终端分线盒应该安装在离主干线路较近的位置，以保证信号传输的稳定性。

在安装光缆终端分线盒之前，我们需要预先设计好布线方案。

我们应该根据具体的需求和情况，确定每个终端设备的位置和需要连接的光纤数量，以确保光缆终端分线盒具备足够的连接端口。

在设计布线方案时，我们还需要考虑光纤的最大弯曲半径和光损耗等因素，以保证光缆系统的性能。

接下来，我们可以开始安装光缆终端分线盒了。

首先，我们需要将壁挂架安装在墙壁上，并确保其牢固可靠。

然后，我们可以将光缆终端分线盒放置在壁挂架上，并用螺丝固定好。

注意在这个过程中，要保证光缆终端分线盒与壁挂架之间的连接是稳固的。

安装好光缆终端分线盒后，接下来是布线的环节。

首先，我们需要根据预先设计的布线方案，连接光缆和光纤接头。

我们需要使用剥皮刀剥开光缆的外皮，并清除光纤外侧的保护层。

然后，我们可以利用光纤接头和连接器将光缆连接到光缆终端分线盒上的相应端口上。

在布线过程中，我们需要注意一些细节。

首先，要确保光纤的连接牢固可靠，不要出现信号断裂或接触不良的情况。

其次，要注意保持光纤的干净和整洁，避免灰尘或其他杂质对信号传输产生影响。

光缆接头盒使用说明书2

3.2
适用环境温度-40℃-60℃。
3.3
封闭后的接头盒充气到0.1Mpa，浸泡在常温清水容器中15分钟，无气泡放出。
3.4
金属支撑件与地面的绝缘电阻不小于2×104MΩ。
4.主要零部件的组成
序号
名称
数量
附配件名称和数量
型号GP49-A
型号GP49-B
1
壳体座
1
2
壳体盖
1
3
紧固螺母
10
4
紧固螺栓垫
10
5
紧固螺丝
10
6
开盒螺母
4
7
开盒螺母顶件
4
8
熔接盘
5
9
熔接盘支座
1
10
熔接盘支板
1
11
光缆支架
2
12
光缆压板
1
13
接地螺丝
2
14
加强筋固定座
4
15
充气咀
1
16
堵头
2
17
密封环
8×6
18
熔接盘盖
5
19
缓冲管
15
20
喉箍
4
附尼龙扎带黑、白各3根
同左
21
密封胶带
2
22
密封胶条
2
5.1
5.1.1 去除光缆外皮，（如果有，请去除屏蔽及铠装）然后去除各绕包层至露出松套管，具体方法，请按光缆厂家推荐的标准方法步骤进行，预备长度3m。
5.3
5.3.1预备上盘后盘绕1.5圈的光纤，随后将余纤全部盘绕在盒体内。
5.3.2 单芯光纤上盘请用单芯缓冲管，带状光纤上盘请用带状缓冲管。在熔接盘的进口处用尼龙扎带扎紧。

光缆接头盒使用说明书

光缆接头盒使用说明书光缆接头盒以优质工程塑料为主要原料，具有良好的抗压、耐腐蚀、耐老化等性能，达到YD/T814.1-2004通信行业标准。

设用于通信、广播、交通等行业光缆架空、地理等工程。

一、主要技术指标：1、外观形状完整、无毛刺、气泡、龟裂和空调翘曲、杂质等缺陷、色泽均匀。

2、光纤储存室空间大，余留光纤的长度超过1.6米，折弯半经大于30mm,操作方便。

3、密封性好，在100Kpa压力下无漏气现象。

4、重复性好，在连续重复3次拆装，仍保持原密封性能。

5、机械强度好，能耐800N轴向拉力和200N/100mm压力，无损坏、变形。

6、绝缘性能好，金属件间耐压15kv以上，电阻2×104 MΩ以上。

二、使用程序：1、准备好必要的剥缆工具、尖咀钳、扳手、榔头等。

2、拆箱取出全体，拧下接头盒周边螺丝，用榔头掀开接头盒两侧的插板和打开盒盖。

3、开剥光缆，裸纤长度不小于1.2m.4、把光缆内钢丝固定在接头盒内加强芯固定装置上有开口槽的螺丝内。

5、光缆护套固定在进缆槽内，用光缆压板压住，拧紧螺压板螺丝。

6、熔接光纤后，把热缩管嵌入熔接盘上，把余仟整齐盘入盘片内，依据光纤多少依次小心盘纤。

7、壳体两端进缆槽区段用光缆缠绕适量自粘胶带。

8、把自粘胶带条均匀缠绕不用的光缆出入孔堵头，缠绕好堵头后放入壳体堵头槽内，若需架空，请放入架空挂件。

9、盖上上盖，上下对准，先用接头盒两侧的插板插入，再用2颗不锈钢螺丝从两边拧紧，然后拧紧插板螺丝及接头盒四周的螺丝，使用接头盒上下紧密闭合。

三、接头盒装箱清单：1、热缩保护管若干：2、密封条1条，密封带1卷3、扎带若干：4、不锈钢架空件2个，扳手2个：5、说明书一份：6、合格证一份：。

H61双端光缆接头盒说明书(12~48芯)

H61双端光缆接头盒说明书（12~48芯）1.1用途该产品适用于室外光缆架空、管道、直埋等直通接续和分歧接续,采用全机械密封和可重复开启方式，带可选气压阀和接地保护装置。

内部结构简单、使用方便、是网络建设可靠选择的一款接续保护盒。

1.2结构 1.3主要部件1.4结构特点●该产品各项性能指标均符合国家YD/T814-2007标准的要求●外盒体采用高强度工程塑料，添加抗老化剂高压注塑成型，具有重量轻、机械强度高、耐腐蚀性强、抗雷击、使用寿命长等特点。

●外盒体和进缆口采用硅橡胶条，性能可靠，并易于重复开启使用和维护。

●独特配置的2个堵头，使用户能根据实际使用情况灵活选用，能够保障接头盒进缆口密封的可靠性、实用性。

●盒内采用独立结构熔纤盘和独立的绝缘接地装置，使用光纤的芯数配置、扩容和光缆的接地变的灵活、方便、安全。

●盒内外部的金属构建和紧固件均采用不锈钢材料，可满足各种环境下方便、重复使用。

●同时满足光缆接续和分歧。

1.5主要技术指标●光纤曲率半径:≥37.5mm ●光纤盘附加损耗:≤0.01dB ●盘留光纤长度:≥1.6m ●适用温度范围:-40℃～+70℃ ●抗侧压力:≥2000N/10cm ●抗冲击:≥20N.m 1.6操作步骤1 清理现场，确定接头盒安装位置，布置好需要安装的光缆。

2 轻点接头盒包装内附件。

3 打开光缆接头盒：将专用扳手，将盒体上四个固定螺丝拧松，即可将接头盒打开。

4 按照下图示意开剥光缆，开拨光缆：1，120mm 长度的光缆：用于密封构件到光缆固定压板。

2，2030mm 长度的光缆：开剥后用于盘绕和熔接。

序号名称型号用途GP01-H61JM41盒体 1套接头的整体防护2不锈钢螺栓M6X3016颗固定外壳3 熔纤盘4张保护热缩管及收容光纤 4熔纤盘固定架组件 1套支撑和固定熔纤盘 5 光缆压紧组件 4套固定外来光缆6 光缆固定组件 4套进缆口光缆固定/加强芯固定7 密封胶带 1卷光缆进出缆口处密封 8密封胶条 1套盒体（外壳）之间的密封 9堵头2个不安装光缆的孔使用10 接地线 1根将盒内光缆中的金属构件引出接地11 专用扳手 1个密封壳体的重复开启盒体熔纤盘盒盖熔纤盘盖光缆3，430mm 长度的带护套光纤：用于光缆固定处到光纤收容盘固定处。

Panduit CA-800EZ 电缆终端设备安装说明书

CA-800EZ PA22178A02Rev. 02 11-2016APPLICATOR INSTALLATION INSTRUCTIONS© Panduit Corp. 2016The CA-800EZ Applicator can be installed on your AMP® Machine by following the installation instructions below. Also refer to the Customer Manual for the manufacturer's terminating unit, and the Panduit Operation Manual for the CA-800 Applicator (included).INSTALLING THE CA-800EZ APPLICATOR1. Unpack the CA-800EZ Applicator and contents.2. Turn "OFF" the power to the terminating unit before installing the applicator.Follow Steps a thru d ONLY when installing the CA-800EZ Applicator in a "G" Press. For installation on all other presses, refer to the press manufacturer's operation manual.a. Position the manual precision adjustment lever on the terminating unit at the 00mm (.000 in) positionbefore installing the applicator. Verify that the terminating unit ram lock mechanism is in the "unlocked"position and that the applicator base clamp is in the "down" position. The "G" Press shut height should be calibrated as stated in the Press Operation Manual.b. Insert the applicator from the right, and slide it to the left until the unit base plate contacts the rear stops.While moving the applicator to the left, pull "UP" on the applicator ram until the shank collar is aligned with the groove of the terminating unit ram post adapter. Continue moving the applicator to the left until the ram contacts the far left of the ram post adapter.c. Raise the applicator base clamp so that it is aligned in the keyway on the right edge of the applicatorbase. Tighten the thumbscrew to lock the applicator base clamp in the keyway to lock the applicator in position.d. Secure the applicator ram to the ram post adapter by turning the thumbscrew for the ram lockmechanism clockwise until tight. This will raise the applicator ram flush with the ram post adapter. Verify that the applicator shank collar is aligned with the groove of the ram post adapter.3. Install the required die inserts in the applicator. Follow the Die Insert Installation section in the CA-800Applicator Operation Manual.4. Mount the Reel Smart™ Continuously Molded Terminals product reel on the terminating unit reel support.Follow the operation manual for your specific terminating unit for reel support instructions and adjustments.5. Turn the terminating unit "ON", and continue with Step6.6. When the CA-800EZ Applicator is being used on an AMP® "G" Benchtop Press, the CA-800EZ Applicatorshould not be used on a CLS Machine. Install the Insert Guard (Panduit #TA23269B01) on the Machine Guard. This is done by positioning the Insert Guard on the front slots of the Machine Guard, and using the existing screws to secure it in place.7. Refer to the product reel for initial applicator settings and crimp shut height dimensions. Perform crimp shutheight tolerance tests and adjust the manual precision adjustment lever to reach the required crimp shut height dimensions. Follow the operation manual for your specific terminating unit.© Panduit Corp. 2016 ASSEMBLY INSTRUCTIONS PATM4.0-RK8. Load the product into the applicator. Follow the Applicator Loading section in the CA-800 ApplicatorOperation Manual.9. The CA-800EZ Applicator is now ready for operation.Email: ***********************EU Website:/emeaEU Email:********************************* Technical Support Tel: 1-800-777-3300 Panduit Europe • EMEA Service Center Almelo, Netherlands Tel: +31 546 580 452 • Fax: +31 546 580 441。

图解光缆终端盒、光纤收发器、尾纤、跳线等使用

图解光缆终端盒、光纤收发器、尾纤、跳线等使用图解：光缆、终端盒、尾纤的作用和接法在网络布线中，通常室外（楼宇之间连接）使用的是光缆，室内（楼宇内部）使用的是以太双绞线，那么，楼外的光缆传输媒介与楼内以太网传输媒介之间如何转换？其中，又用到了什么设备？它们的作用是什么？之间的关系又如何呢？如图所示：连接关系：步骤1：室外光缆光缆接入终端盒，目的是将光缆中的光纤与尾纤进行熔接，通过跳线，将其引出。

步骤2：将光纤跳线接入光纤收发器，目的是将光信号转换成电信号。

步骤3：光纤收发器引出的便是电信号，使用的传输介质便是双绞线。

此时双绞线可接入网络设备的RJ-45口。

到此为止，便完成了光电信号的转换。

说明：现在网络设备有很多也有光口（光纤接口），但如果没有配光模块（类似光纤收发器功能），该口也不能使用。

图解：光缆终端盒、尾纤的作用和接法光缆终端盒作用：终接光缆，连接光缆中的纤芯和尾纤。

光缆终端盒内部结构，如图所示。

如图所示，接入的光缆可以有多芯，例如：一根4芯的光缆（光缆中有4根纤芯），那么，这根光缆经过终端盒，便可熔接出最多4根尾纤，即往外引出4根跳线。

上图，只熔接了2根，也就往外引出了2根跳线。

如图所示，这是一根ST接头的单模（外皮是黄色）尾纤。

尾纤：一端有连接头，另一端是一根光缆纤芯的断头。

通过熔接，与其他光缆纤芯相连。

尾纤作用：主要是用于连接光纤两端的接头。

尾纤一端跟光纤接头熔接，另一端通过特殊的接头跟光纤收发器或光纤模块相连，构成光数据传输通路。

一般我们购买不到纯粹的尾纤，而是如图所示的跳线，中间一剪开，便成了尾纤。

尾纤：用在终端盒里，连接光缆中的光纤，通过终端盒耦合器（适配器），连接尾纤和跳线。

跳线：跳纤两头都是活动接头。

起连接尾纤和设备作用。

光缆终端盒是在光缆敷设的终端保护光缆和尾纤熔接的盒子。

光纤耦合器是用于两条光纤或尾纤的活动连接通俗称为法兰盘。

光纤终端盒是一条光缆的终接头,他的一头是光缆,另一头是尾纤,相当于是把一条光缆拆分成单条光纤的设备。
