钢波纹管技术交底大全
最新波纹管施工技术交底
交底内容:波纹管施工技术交底一、波纹管安装本悬浇连续梁,纵向预应力锚具采用M15-18、M15-15两种,横向预应力采用M15-4,竖向预应力采用Φ32精轧螺纹钢筋,其镀锌金属波纹管φ90(内径)、φ100(内径)、70mm×19mm扁形波纹管,竖向采用φ45铁皮管,波纹管规格应符合设计要求。
波纹管进场后需按照规范要求进行取样检测,检测合格后方可使用。
安装按设计长度和数量下料,下料长度用校正过的钢卷尺精确测量。
波纹管必须保持清洁,在存放和搬运过程中应避免机械损伤和有害的锈蚀。
波纹管道在仓库内保管时,仓库应干燥、防潮、通风良好、无腐蚀气体和介质;在室外存放时,不得直接堆放在地面上,必须采取垫以枕木并用苫布覆盖等有效措施,防止雨露和各种腐蚀性气体、介质的影响二、波纹管定位纵向波纹管定位:波纹管的搬运要轻拿轻放,防止破坏管道。
波纹管接长时需用大一号的波纹管套接,套接长度不小于35cm,接头要平顺,外用胶布缠牢,保证不漏浆,接头处应避开孔道弯曲处。
波纹管的位置按设计要求准确布置,定位根据技术交底坐标施工(具体坐标见附表),为了准确定位波纹管位置,采用φ10圆钢定位钢筋网焊接在主筋上,管道定位钢筋网纵向间距500mm,在管道转折控制点处做加密处理,间距300mm。
混凝土浇筑过程中要经常检查波纹管的位置,发现偏差,要及时校正。
在混2、波纹管如有反复弯曲,在操作时应注意防止管壁破裂,同时应防止邻近电焊火花烧筑管壁。
如有微小破损应及时修补并得到监理工程师的认可。
3、在端头钢筋绑扎前,先将锚垫板固定在底模上,然后安装螺旋筋。
波纹管安装前根据设计施工图的曲线三向坐标定位。
波纹管中心位置定好后,纵向每格50cm用φ10钢筋制作成“井”形与紧挨的箱梁钢筋焊牢,横向位置按设计图纸上的坐标定位,以保证波纹管位置正确、牢固。
4、制作钢筋、穿钢绞线和振捣混凝土时要保护好波纹管,焊接作业应采取防护措施,防止高温灼伤波纹管。
钢波纹管技术交底
目录一、工程概况 (2)二、设计采用标准与规范 (3)三、主要材料要求 (3)四、耐久性要求 (4)五、施工组织 (5)1、施工准备 (5)2、拼装钢波纹管涵的施工工艺 (5)六、施工技术要求 (7)1、施工准备及测量放样 (7)2、基坑开挖 (7)3、基底处理 (7)4、基础垫层填筑 (8)5、拼装钢波纹管施工步骤 (8)6、涵背两侧及顶部回填 (10)七、工程质量检验评定标准 (11)1、一般规定 (11)2、基本要求 (11)3、实测项目 (12)八、其他注意事项 (14)一、工程概况本合同段共设涵洞71道,其中箱涵49道,圆管涵16道,盖板涵1道,钢波纹管涵5道。
全合同段共设钢波纹管涵5道,管径为2m、3m、4m三种规格。
采用分片拼装。
波纹管管身采用Q235-A热轧钢板制作,钢板屈服强度不小于235Mpa,抗拉强度不小于375Mpa。
加工后采用热镀锌等防腐措施。
整体管连接法兰采用角钢、钢板制作,波纹板焊接采用对焊接头。
整体管与分片拼装管的紧固件采用国标中的标准紧固件,其强度和规格满足力学要求,且不低于管材强度要求。
垫片与紧固件相配。
螺栓与螺母均采用热浸镀锌处理。
涵管运至施工现场后,刷涂两遍沥青。
密封材料采用方形耐久性能较好的橡胶密封圈或方形石棉盘根密封条。
我合同段5个钢波纹管涵,具体工程概况情况如下:钢波纹管涵一览表二、设计采用标准与规范1 、《公路工程技术标准》(JTG B01-2014)2 、《公路桥涵设计通用规范》(JTG D60-2004)3 、《公路涵洞通道用波纹钢管(板)》( JT/T791-2010)4 、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62- 2004)5 、《公路桥涵地基与基础设计规范》(JT JD63-2007)6 、《公路工程抗震规范》(JTG B02 - 2013)7 、《公路桥梁抗震设计细则》(JTG/T B02-01-2008)8 、《公路涵洞设计细则》(JTG/T D65-04-2007)9 、《公路桥涵施工技术规范》(JTG/TF50-2011)10 、《公路工程质量检验评定标准》(JTG F80/l-2004 )三、主要材料要求l 、管身:采用Q235 、Q345 热轧钢板制作,应符合《碳素结构钢》( GB / T700-2006)和《热轧钢板和钢带的尺寸、外形、重量及允许偏差》(GB /T709一2006 )的要求,其抗拉强度不小于350MPa 。
钢波纹管施工工艺设计技术交底大全

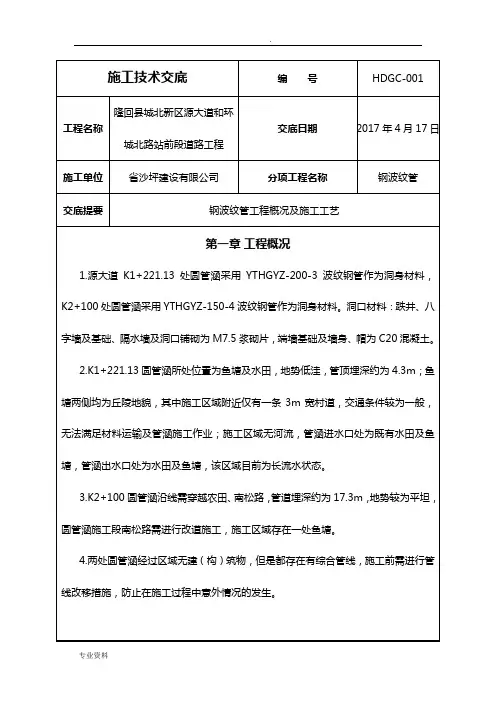

D、并以此做为调节下一节管端头中线位置及调整后的管头固定法。
接口施工及防腐处理:
本工程波纹钢管涵采用整管安装,接头采用外法兰盘连接;法兰盘连接应符合下列规定:
A:法兰应与管道保持同心,两法兰之间应平行;
B:螺栓应使用相同规格,且安装向应一致;螺栓应对称紧固,紧固好的螺栓应露出螺母之外;
4、沟槽验收与基地处理
沟槽开挖至设计深度后,应组织业主、监理、设计及质监部门共同验收,并组织第三检测单位进行触探试验,如沟槽基底承载力无法达到设计(地基承载力不小于200KPa)要求或排水不良造成地基土扰动时,重新确定地基处理案;如沟槽基底承载力满足设计要求,按照设计换填案进行换填。
5、管道安装
(1)砂基础施工:管道基础为砂基础,沟槽槽底验收合格后,回填中粗砂,砂基础采用水夯。
(1)与混凝土基础相接的砌筑面应先清扫,并用水冲刷干净。
(2)浇筑前应根据所放井位线,绑扎侧墙钢筋。
C、模板安装前应先刷脱模剂。
D、检查井盖板采用现场预制,人工配合挖掘机安装,盖板以上井筒均采用商品拼接式混凝土井筒。
8、闭水试验
管道安装完毕,还土之前应进行闭水试验,试验按《给水排水管道施工及验收规》的法进行。试验管段应符合下列规定:
(2)按设计图纸要求和测量定位的中心线,依据沟槽开挖尺寸,撒好灰线。
(3)采用机械挖槽时,应向机械司机详细交底,交底容一般包括挖槽断面、堆土位置,现有地下构筑物情况及施工技术、安全要求等,并应指定专人与司机配合,其配合人员应熟悉机械挖土有关安全操作规程,并与测量人员配合,及时量测槽底高程和宽度及放坡,防止超挖及放陡坡。
(1)根据现场实际情况,沟槽开挖以人工配合机械开挖的式进行。
钢波纹管涵安全技术交底
钢波纹管涵安全技术交底1. 引言钢波纹管涵是一种常用的交通运输设施,用于解决小河流、溪流或短途断流对交通的影响。
为了确保工程质量和用户的安全,必须在钢波纹管涵的设计、施工和使用过程中遵循相关的安全技术。
2. 设计方面的安全考虑在钢波纹管涵的设计过程中,需要综合考虑以下几个安全因素:2.1. 洪水流量计算钢波纹管涵的设计应根据当地历史洪水水位资料以及对应洪水流量计算方法,合理确定波纹管的尺寸和数量。
确保波纹管能够承受设计洪水流量,不发生破坏和冲刷。
2.2. 地质勘察在钢波纹管涵的设计阶段,应进行充分的地质勘察,了解所处地段的土壤情况、地下水位和地表稳定性等因素。
根据勘察结果,选择适当的施工方法和材料,确保工程的稳定性和耐久性。
2.3. 设计荷载考虑钢波纹管涵需要考虑各种荷载,如交通荷载、土压力、地震力等。
在设计中应根据实际使用情况和相关标准,对各种荷载进行合理的计算和分析,确保波纹管的结构强度和稳定性。
2.4. 排水设计钢波纹管涵在设计中还需要合理考虑排水问题。
确保波纹管内的排水系统能够有效地将积水排除,避免波纹管内部积水过深而影响使用安全。
3. 施工方面的安全要求在钢波纹管涵的施工过程中,必须严格按照相关的安全规范和要求操作,确保施工人员和周围环境的安全。
3.1. 施工现场管理在施工现场,应指定专人负责安全管理工作,制定详细的施工方案和操作规程,确保施工的顺利进行。
同时,施工现场应设置警示标示,明确安全区域和禁止进入区域,防止工作人员和外来人员不当操作和闯入。
3.2. 基坑支护在进行钢波纹管涵的基坑开挖时,需要根据土壤情况和设计要求,采取适当的基坑支护措施,确保基坑的稳定性和工作人员的安全。
3.3. 排水施工在施工过程中,应及时排除雨水和泥浆等积水,保持施工现场的干燥,防止工作人员滑倒和泥浆污染环境。
3.4. 施工材料质量控制施工过程中使用的材料必须符合相关标准和规范,并严格按照设计要求进行验收和使用。
钢波纹管涵背回填技术交底
右玉至平鲁高速公路建设项目
工程技术交底卡片SJ-02
填土相接触的坡面应按路基填筑规定开挖成阶梯状并压实。
涵管两侧回填应采纳振动压路机压实,压实度不小于96%。
结构近处采纳机械 夯实,管
底下方楔形部粗砂用“水密法”震荡器振实。
涵管上方当填土厚度小于最小填土厚度时采纳手扶振动压路机压实或采纳小 于6t 的静碾
压路机压实,压实度不小于96%。
当涵管顶填土大于最小填土厚度后, 方可采纳YZ12压路机施工,每层厚度20cmo
钢波纹管涵回填未达到最小填土高度时,严禁一起重型车辆同行。
八、留意事项
设拼装指挥员一名,负责指挥起吊及施工人员现场操作。
搭脚手架必需坚固、平稳。
架设内脚手,留意直径两端距离,以防安装时通道变形。
水准点、导线点闭合状况及其他:
本工程需要使用的掌握点有VCI8、VCl7、VC16,经复核此导线点满意施工要求。
技术负责人 接收人签字。
波纹管施工技术交底
竖向
h/1000
吊线尺量
四、注意事项
1、波纹管在在安装前应通过1KN径向里的作用下不变形,同时作灌水试验,以检查有无渗漏现象,确无变形、渗漏现象时方可使用。
2、波纹管如有反复弯曲,在操作时应注意防止管壁破裂,同时应防止邻近电焊火花烧筑管壁。如有微小破损应及时修补并得到监理工程师的认可。
3、在端头钢筋绑扎前,先将锚垫板固定在底模上,然后安装螺旋筋。波纹管安装前根据设计施工图的曲线三向坐标定位。波纹管中心位置定好后,纵向每格50cm用φ10钢筋制作成“井”形与紧挨的箱梁钢筋焊牢,横向位置按设计图纸上的坐标定位,以保证波纹管位置正确、牢固。
波纹管施工技术交底
交底内容:
波纹管施工技术交底
一、波纹管安装
本悬浇连续梁,纵向预应力锚具采用M15-18、M15-15两种,横向预应力采用M15-4,竖向预应力采用Φ32精轧螺纹钢筋,其镀锌金属波纹管φ90(内径)、φ100(内径)、70mm×19mm扁形波纹管,竖向采用φ45铁皮管,波纹管规格应符合设计要求。
4、制作钢筋、穿钢绞线和振捣混凝土时要保护好波纹管,焊接作业应采取防护措施,防止高温灼伤波纹管。
5、预应力筋预留孔道的尺寸与位置应准确坚固,孔道应平顺,端部的预埋钢垫板应垂直于孔道中心线。波纹管应按给定的坐标用定位钢筋固定安装。波纹管安装完成后应再次认真检查一遍,观察整根波纹管线形是否顺直,包括接头处、拐弯处、以及插入锚垫板内的端头部分均必须平顺,若发现一定要在浇筑混凝土之前补好。
波纹管进场后需按照规范要求进行取样检测,检测合格后方可使用。安装按设计长度和数量下料,下料长度用校正过的钢卷尺精确测量。
波纹管必须保持清洁,在存放和搬运过程中应避免机械损伤和有害的锈蚀。波纹管道在仓库内保管时,仓库应干燥、防潮、通风良好、无腐蚀气体和介质;在室外存放时,不得直接堆放在地面上,必须采取垫以枕木并用苫布覆盖等有效措施,防止雨露和各种腐蚀性气体、介质的影响
钢波纹管涵安全技术交底
1)进入现场的每个人都应佩戴安全帽,并严格按照规定佩戴。
2)基坑开挖,随时掌握土体情况,避免基坑坍塌。
3)基坑较深时,要在四周设置好安全围护栏。
4)严格按照施工规范和安全操作规程施工,在作业地点挂警告示牌,严禁违章操作野蛮施工。
5)各专业施工人员都要参加专业安全教育,考试合格后才能上岗,特殊工种更要经过培训持证上岗。
6)施工操作人员要佩带安全防护工具,现场操作人员戴安全帽,禁止酒后作业,穿拖鞋上岗。
吊装作业起重臂下严禁站人,吊装现场要有专人指挥。
7)施工现场设置足够的照明装置,以便施工,夜间施工设红色标志灯以警示。
8)施工现场标识醒目,布局合理,施工人员持证牌上岗。
9)吊车和吊具上的钢丝绳,均应符合设计要求,使用时应有专人检查维修。
基坑四周设置栏杆进行防护。
10)所有的机电设备要由专人操作,各种设备的操作员应熟悉掌设备性能、路线、电源等,专人负责检修(定期检修),使用前应先进行检查,发现问题及时解决。
11)在施工时,严格按照环保措施进行施工,施工的废水、废料不得乱倒要运到指定的地方进行必要处理,严禁直接排往附近农田和河流等,基坑开挖的废土运到弃土场。
12)水泥等粉细散装材料,卸运时采取必要的措施,减少扬尘。
施工垃圾及时清运,适量洒水,减少扬尘。
波纹管现场施工技术经验交底
交底内容:波纹管施工技术交底一、波纹管安装本悬浇连续梁,纵向预应力锚具采用M15-18、M15-15两种,横向预应力采用M15-4,竖向预应力采用Φ32精轧螺纹钢筋,其镀锌金属波纹管φ90(内径)、φ100(内径)、70mm×19mm扁形波纹管,竖向采用φ45铁皮管,波纹管规格应符合设计要求。
波纹管进场后需按照规范要求进行取样检测,检测合格后方可使用。
安装按设计长度和数量下料,下料长度用校正过的钢卷尺精确测量。
波纹管必须保持清洁,在存放和搬运过程中应避免机械损伤和有害的锈蚀。
波纹管道在仓库内保管时,仓库应干燥、防潮、通风良好、无腐蚀气体和介质;在室外存放时,不得直接堆放在地面上,必须采取垫以枕木并用苫布覆盖等有效措施,防止雨露和各种腐蚀性气体、介质的影响二、波纹管定位纵向波纹管定位:波纹管的搬运要轻拿轻放,防止破坏管道。
波纹管接长时需用大一号的波纹管套接,套接长度不小于35cm,接头要平顺,外用胶布缠牢,保证不漏浆,接头处应避开孔道弯曲处。
波纹管的位置按设计要求准确布置,定位根据技术交底坐标施工(具体坐标见附表),为了准确定位波纹管位置,采用φ10圆钢定位钢筋网焊接在主筋上,管道定位钢筋网纵向间距500mm,在管道转折控制点处做加密处理,间距300mm。
混凝土浇筑过程中要经常检查波纹管的位置,发现偏差,要及时校正。
在混凝土施工前,预留的波纹管端部采用棉布封堵,放置水泥浆及雨水进入管道内。
发生波纹管出现漏洞或波纹管破损,要立即组织人员用胶带胶好,防止漏浆造成堵管现象。
波纹管严格按照设计坐标安装,做到线性圆顺,不要出现突然的弯折。
为了保证波纹管的压浆密实,在波纹管中部反弯点(墩中心支点)和波纹管两端处布置排气孔,从端部压浆中间排气。
横向波纹定位:横向波纹管定位严格按照图纸施工。
(图纸描述较为详细)横向波纹管定位要求横向竖向偏差不大于4mm。
三、管道位置的允许偏差管道位置的允许偏差见下表。
梁体管道位置的允许偏差表允许偏差检查方法序号检查项目(mm)跨中4m范围内 6 尺量跨中1处1 纵向尺量1/4、3/4跨各1其余部位8处2 横向 5 尺量两端3 竖向h/1000 吊线尺量四、注意事项1、波纹管在在安装前应通过1KN径向里的作用下不变形,同时作灌水试验,以检查有无渗漏现象,确无变形、渗漏现象时方可使用。
钢波纹管安装安全技术交底模板
一、交底对象全体参与钢波纹管安装的施工人员、监理人员及相关管理人员。
二、交底内容1. 施工准备(1)了解工程概况,熟悉设计图纸,掌握钢波纹管安装的相关技术要求。
(2)检查施工场地,确保现场安全,清理障碍物,保持施工通道畅通。
(3)准备安装所需的工具、设备、材料,确保质量符合要求。
2. 安全注意事项(1)进入施工现场必须佩戴安全帽,扣好帽带,穿合适的劳保鞋。
(2)高处作业时,必须系好安全带,并定期检查安全带的有效性。
(3)操作电动工具时,必须穿戴绝缘手套、绝缘鞋,并确保电源线完好。
(4)施工现场严禁酒后作业、疲劳作业,确保施工人员身体健康。
(5)施工过程中,注意防止焊渣、火花飞溅,避免烧伤、烫伤。
(6)安装过程中,严禁擅自调整设备、管道,以免影响安装质量。
3. 钢波纹管安装步骤(1)检查钢波纹管的型号、规格、材质是否符合设计要求。
(2)根据设计图纸,确定钢波纹管安装位置,确保安装精度。
(3)安装前,清理管道内杂物,确保管道畅通。
(4)按照设计要求,将钢波纹管与管道连接,注意连接部位的密封性。
(5)检查钢波纹管安装后的状态,确保无变形、扭曲、磨损等情况。
(6)安装完成后,进行系统调试,确保系统运行正常。
4. 特殊情况处理(1)遇有特殊情况,如管道变形、断裂等,应立即停止安装,上报相关部门进行处理。
(2)遇有突发天气,如大风、暴雨等,应暂停施工,确保人员安全。
(3)施工过程中,如发现安全隐患,应立即采取措施,消除隐患。
三、交底要求1. 施工人员要认真听取交底内容,了解安全注意事项,确保自身安全。
2. 施工过程中,严格遵守操作规程,确保施工质量。
3. 定期进行安全检查,发现问题及时整改,确保施工现场安全。
四、交底人签名(签名)职务:日期:五、接受交底人签名(签名)职务:日期:。
钢波纹管涵技术交底大全
吕梁环城高速11标钢波纹管涵施工技术交底路桥集团施工技术交底记录(二级)吕梁环城高速第十一合同段的距离不应小于10cm,以便捣实其间的砼。
石块距表面(包括侧面和顶面)的距离不得小于15cm,并不得接触钢筋和预埋件。
③石块应埋入新灌注的捣实的砼中一半左右,当气温低于0℃时停止埋石块。
④振捣应在砼铺筑后及时进行,根据振捣器作用半径及片石间距全断面振捣,振捣密实标志为无气泡冒出,表面平坦、泛浆。
振捣时距离模板5cm以上,不得碰撞模板。
⑤砼浇筑完成后及时养护,养护采用覆盖洒水养生,保持砼表面始终处于湿润状态。
⑥施工过程中应严格按规和交底施工,不合格的产品将不予验工,而且因此发生的返工等产生的一切费用将从其施工的其它工程的相应工费中扣除。
5、八字墙施工八字墙按图纸要求进行施工,为素混凝土。
6、管身安装1 ) 管身安装前要求准确放出管涵的轴线和进、出水口的位置,拼装时要注意端头管节和中间管节的位置,管涵的安装必须按照正确的轴线和图纸所示的坡度敷设。
2 ) 管身安装应紧贴在砂砾垫层上,使管涵能受力均匀。
基础顶面坡度与设计坡度一致。
3 ) 管身采用Q235-A热轧钢板几块连接一周整体成型后再进行纵向连接。
整体由中心向两端对称进行安装。
安装时先安装底片,然后分别向上拼接。
每安装5 m 进行一次管节的位置校正。
如出现偏位,采用千斤顶在偏位的方向向上顶管节进行纠偏。
4 ) 管节安装需在管节外搭设施工脚手架,以方便施工操作。
5 ) 管节全部拼装完成后,应检查管节位置是否符合设计要求。
并在管身侧所有钢板拼缝采用密封材料进行密封防止泄漏。
6 )管身安装好后,在管身外管壁涂刷两遍沥青和煤油的拌和物,以加强防腐蚀的作用。
7、涵背回填1)为保证管底的回填质量,管底楔形块处的填筑材料采用级配良好的天然砂砾 ( 含水量要求比最佳含水量大2%左右 ),人工用木棒在管身外向侧进行夯实,木棒作用点必须紧贴管身,每个凹槽部位都必须夯实到位,然后用小型夯实机械斜向夯实,确保管底的回填质量。
钢波纹管安装安全技术交底模板
一、工程名称:[请填写工程名称]二、施工单位:[请填写施工单位名称]三、建设单位:[请填写建设单位名称]四、施工部位:[请填写施工部位]五、作业班组:[请填写作业班组名称]六、施工期限:[请填写施工期限,格式:年月日至年月日]七、交底日期:[请填写交底日期,格式:年月日]八、交底人:[请填写交底人姓名及职务]九、接受交底人员:[请填写接受交底人员姓名及职务]十、安全交底内容:1. 安全意识教育:- 所有参与钢波纹管安装作业的人员必须接受安全教育培训,了解并掌握相关安全知识和操作规程。
- 作业前,班组长应对作业人员进行安全交底,确保每位人员明确作业风险和安全注意事项。
2. 个人防护用品:- 作业人员必须佩戴安全帽,系好帽带,以防物体打击。
- 高处作业人员必须佩戴安全带,并做到高挂低用,确保安全。
- 根据作业环境,可能需要佩戴防尘口罩、防滑鞋等防护用品。
3. 作业现场安全措施:- 作业现场应设置安全警示标志,明确危险区域。
- 施工现场应保持整洁,清理作业现场,防止滑倒、绊倒等事故发生。
- 高处作业时,下方应设置安全防护措施,如安全网、防护栏杆等。
4. 施工工艺流程及注意事项:- 钢波纹管安装前,应检查管道接口是否完好,管道是否存在变形、裂纹等问题。
- 安装过程中,应严格按照施工图纸和技术规范进行操作。
- 遇到管道连接困难时,严禁强行安装,应采取适当的措施解决。
- 安装完成后,应对管道进行试压,确保管道密封性能符合要求。
5. 起重吊装安全:- 起重吊装作业应由专业人员进行,并严格遵守操作规程。
- 起重机械应经检验合格,吊装过程中应确保吊装设备安全可靠。
- 吊装过程中,应保持吊装路线畅通,防止发生碰撞事故。
- 起重吊装作业时,下方应设置警戒区域,禁止无关人员进入。
6. 应急处置:- 作业人员应熟悉现场应急预案,掌握应急处置方法。
- 发生安全事故时,应立即停止作业,迅速采取应急措施,并报告相关部门。
十一、接受交底人员签名:[请填写接受交底人员签名]十二、审核人签名:[请填写审核人签名]十三、备注:[如有其他安全注意事项,请在此处填写]十四、附件:[如有相关安全资料,请附上]通过以上安全技术交底,旨在提高钢波纹管安装作业人员的安全意识和自我保护能力,确保施工安全顺利进行。
钢波纹管涵技术交底
10、台背回填
钢波纹圆管涵管周回填材料应符合下表中给出的级配要求;回填料应倾倒在结构两侧1倍直径以外,结构近处用机械夯实,管底下方楔形部粗砂用“水密法”震荡器振实;
回填材料的级配要求
11、施工安全注意事项
1、机械设备的操作人员要进行安全技术操作规程培训,要求持有效证件上岗;
2、机械操作手要定期进行健康状况检查,禁止有病人员上机操作;
3、施工临时用电必须坚持一机一闸一漏用电和下班断电加锁的原则;
4、施工现场的水源、电源、火源都要有专人负责;配电房不准闲人进入;设备不得乱动;
5、基坑开挖过程中注意观察边坡的稳定性,如遇不正常现象采取必要的措施防护;
6、金属波纹管涵材料验收
1、检查钢板厚度:金属波纹管壁厚;
2、波距及波深:直径的金属波纹管波距为230mm,波深为64mm;
3、孔径:根据图纸设计,钢波纹金属圆管涵直径分为和两种;
4、检查镀锌量:镀锌量不小于600g/m2,热镀锌平均厚度不宜小于84um;
5、整体管连接法兰采用角钢、钢板制作,波纹板焊接采用对焊接头;整体管与分片拼装管的紧固件采用国标中的标准紧固件,其强度和规格应满足力学要求,且不低于管材强度要求;垫片与紧固件相配;螺栓与螺母均采用热浸镀锌处理;整装波纹涵管一般每节管的长度为、金属波纹管安装
3、金属波纹管中心线校准:金属波纹管安装完毕后千斤点校正整道涵管,使其中心在所规定的中心线上;
8、金属波纹管涂刷防水沥青
管壁内外涂刷沥青:乳化沥青或热沥青两道,沥青涂层的厚度控制在~;
9、洞口铺砌
洞口铺砌采用砂浆砌MU30片石;砂浆拌合及要求:砂浆拌合均匀,采用的水泥强度等级不宜小于级;
钢波纹管技术交底
目录一、工程概况............................................ 错误!未定义书签。
二、设计采用标准与规范 .................................. 错误!未定义书签。
三、主要材料要求........................................ 错误!未定义书签。
四、耐久性要求.......................................... 错误!未定义书签。
五、施工组织............................................ 错误!未定义书签。
1、施工准备 ............................................ 错误!未定义书签。
2、拼装钢波纹管涵的施工工艺 ............................ 错误!未定义书签。
六、施工技术要求........................................ 错误!未定义书签。
1、施工准备及测量放样.................................. 错误!未定义书签。
2、基坑开挖............................................ 错误!未定义书签。
3、基底处理............................................ 错误!未定义书签。
4、基础垫层填筑........................................ 错误!未定义书签。
5、拼装钢波纹管施工步骤................................ 错误!未定义书签。
6、涵背两侧及顶部回填.................................. 错误!未定义书签。
七、工程质量检验评定标准 ................................ 错误!未定义书签。
钢波纹管涵技术交底大全
平塘县S315团部口至通州公路改扩建工程
钢
波
纹
管
涵
施
工
技
术
交
底
黔南州交通建设公司
二0一七年三月
施工技术交底记录
2017年3月1日编号:
手段进行检查。
4.2施工过程中应对地基承载力等全过程进行检查。
4.3质量标准必须符合《公路工程检验评定标准》JTGF/1-2004实测项目要求。
5 质量记录
5.1原材料(片石、砂、M10水泥砂浆、钢波纹管涵)进场检验报告。
5.2放样及复核记录。
5.3隐蔽工程验收记录。
6纵断面、平面、出水口立面图
6.2函深形式图、反槽开挖步骤图
8安全生产:
7.1负责人负责具体落实安全工作。
7.2现场配备专职安全员;持证上岗,同时对上岗人员进行安全生产,安全操作及规的学习培训,大力宣传安全生产知识。
教育大家提高安全工作。
7.3采取必要的安全防措施。
配备相应的安全装置与保护器材;施工工人,现场管理及施工人员必须带安全帽、手套从事作业生产;特种工种必须持证上岗严禁无证操作,违章作业。
7.4坚持安全第一,预防为主的原则,谁出工谁负责;严肃纪律,提高责任心。
7.5对每一个施工人员进行安全教育,使其认识到保护光缆的重要性,并派专人全过程监督。
7.6施工现场雾大、路面湿滑,做好施工场地的警示标志标牌,观察通行。
8施工期间的环境保护:
施工期间遵照中华人民国环保部门控制环境污染的法规,做好各项环境保护工
注:本作业指导书一式二份,项目经理部技术室、各工区一份。
015三工区 钢波纹管施工技术交底(改
xxxxxx施工技术交底记录1、本表由交底部门填写,交底部门与按受交底部门各保存一份。
2、工程技术交底时,应填写“分项工程名称”栏,其它技术交底可不填写。
钢波纹管涵施工技术交底一、施工前准备施工现场:完成三通一平即通水、通电、通路、场地平整。
安全保护设施就绪。
二、测量放样桩位放样:测定桩位和地面高程。
桩位放样的坐标偏差满足施工设计规范要求。
同时将涵洞中心点和四角控制点坐标采用纵横轴线法引出控制桩、至影响不到挖基坑地方,以便挂线检查控制桩位。
向监理人员报检,经检同意并签认报验单后进行施工。
三、基坑开挖挖掘机开挖至设计标高上30cm后,采用人工开挖,用水准仪测点找平高,并对地基进行夯实,压实度不低于96%。
由于通道位于中等湿陷黄土地段,需换填沙砾分层压实。
地基承载力不小于设计值。
四、基础施工基础砼采用组合钢模板、钢支撑。
砼采用拌和站统一拌和,砼运输车运输砼,混凝土运至施工现场时,检查其均匀性和坍落度,浇注完毕及时进行覆盖,洒水养护。
五、钢波纹管安装5.1、施工前准备:A、施工安装工具、起吊设备、套筒扳手、定制呆板、定扭电动扳手、定扭扳手。
B、备足脚手架、跳板。
C、施工现场有电源。
5.2、安装操作方法A、安装前检查钢波纹管涵洞底部平整度、水平、标高;核对土建基准,确定涵管的位置、中心轴线、中点。
B、拼装底板:以中心轴线,中点为基准,第一张波纹板定位,以此为起点向两侧延伸,直至另一端。
圆周向搭接长度为50mm,第二张板叠在(搭接部分)第一张板上面对正连接孔。
螺栓的螺纹部涂上润滑剂,套上垫圈由内向外插入孔位,对面套上垫圈旋上螺母。
C、拼装环形圈:由下向上顺次拼装。
搭接部分上板覆盖下板,圆周向连接采用阶梯形,即上面二块板的连接叠缝与下面二块板的叠缝错位,连接孔对正后,用涂上润滑剂的螺栓,套上垫圈(遇谷用凸垫,遇峰用凹垫,不得装反)由内向外插入孔位,用套筒扳手预紧螺母,两侧波纹管对称安装。
D、圆周向拼装满三片波纹板时,要测定一次截面形状,达到标准再继续拼装,达不到标准应继续调整。
钢波纹管技术交底大全
目录一、工程概况 (2)二、设计采用标准与规 (3)三、主要材料要求 (3)四、耐久性要求 (4)五、施工组织 (5)1、施工准备 (5)2、拼装钢波纹管涵的施工工艺 (5)六、施工技术要求 (8)1、施工准备及测量放样 (8)2、基坑开挖 (8)3、基底处理 (8)4、基础垫层填筑 (9)5、拼装钢波纹管施工步骤 (9)6、涵背两侧及顶部回填 (11)七、工程质量检验评定标准 (12)1、一般规定 (12)2、基本要求 (12)3、实测项目 (13)八、其他注意事项 (15)一、工程概况本合同段共设涵洞71道,其中箱涵49道,圆管涵16道,盖板涵1道,钢波纹管涵5道。
全合同段共设钢波纹管涵5道,管径为2m、3m、4m三种规格。
采用分片拼装。
波纹管管身采用Q235-A热轧钢板制作,钢板屈服强度不小于235Mpa,抗拉强度不小于375Mpa。
加工后采用热镀锌等防腐措施。
整体管连接法兰采用角钢、钢板制作,波纹板焊接采用对焊接头。
整体管与分片拼装管的紧固件采用国标中的标准紧固件,其强度和规格满足力学要求,且不低于管材强度要求。
垫片与紧固件相配。
螺栓与螺母均采用热浸镀锌处理。
涵管运至施工现场后,刷涂两遍沥青。
密封材料采用形耐久性能较好的橡胶密封圈或形棉盘根密封条。
我合同段5个钢波纹管涵,具体工程概况情况如下:钢波纹管涵一览表二、设计采用标准与规1 、《公路工程技术标准》(JTG B01-2014)2 、《公路桥涵设计通用规》(JTG D60-2004)3 、《公路涵洞通道用波纹钢管(板)》(JT/T791-2010)4 、《公路钢筋混凝土及预应力混凝土桥涵设计规》(JTG D62- 2004)5 、《公路桥涵地基与基础设计规》(JT JD63-2007)6 、《公路工程抗震规》(JTG B02 - 2013)7 、《公路桥梁抗震设计细则》(JTG/T B02-01-2008)8 、《公路涵洞设计细则》(JTG/T D65-04-2007)9 、《公路桥涵施工技术规》(JTG/TF50-2011)10 、《公路工程质量检验评定标准》(JTG F80/l-2004 )三、主要材料要求l 、管身:采用Q235 、Q345 热轧钢板制作,应符合《碳素结构钢》(GB / T700-2006)和《热轧钢板和钢带的尺寸、外形、重量及允偏差》(GB /T709一2006 )的要求,其抗拉强度不小于350MPa 。
全套波纹管施工技术交底(通用)
交底内容:波纹管施工技术交底一、波纹管安装本悬浇连续梁,纵向预应力锚具采用M15-18、M15-15两种,横向预应力采用M15-4,竖向预应力采用Φ32精轧螺纹钢筋,其镀锌金属波纹管φ90(内径)、φ100(内径)、70×19扁形波纹管,竖向采用φ45铁皮管,波纹管规格应符合设计要求。
波纹管进场后需按照规范要求进行取样检测,检测合格后方可使用。
安装按设计长度和数量下料,下料长度用校正过的钢卷尺精确测量。
波纹管必须保持清洁,在存放和搬运过程中应避免机械损伤和有害的锈蚀。
波纹管道在仓库内保管时,仓库应干燥、防潮、通风良好、无腐蚀气体和介质;在室外存放时,不得直接堆放在地面上,必须采取垫以枕木并用苫布覆盖等有效措施,防止雨露和各种腐蚀性气体、介质的影响二、波纹管定位纵向波纹管定位:波纹管的搬运要轻拿轻放,防止破坏管道。
波纹管接长时需用大一号的波纹管套接,套接长度不小于35,接头要平顺,外用胶布缠牢,保证不漏浆,接头处应避开孔道弯曲处。
波纹管的位置按设计要求准确布置,定位根据技术交底坐标施工(具体坐标见附表),为了准确定位波纹管位置,采用φ10圆钢定位钢筋网焊接在主筋上,管道定位钢筋网纵向间距500,在管道转折控制点处做加密处理,间距300。
混凝土浇筑过程中要经常检查波纹管的位置,发现偏差,要及时校正。
在混凝土施工前,预留的波纹管端部采用棉布封堵,放置水泥浆及雨水进入管道内。
3、在端头钢筋绑扎前,先将锚垫板固定在底模上,然后安装螺旋筋。
波纹管安装前根据设计施工图的曲线三向坐标定位。
波纹管中心位置定好后,纵向每格50用φ10钢筋制作成“井”形与紧挨的箱梁钢筋焊牢,横向位置按设计图纸上的坐标定位,以保证波纹管位置正确、牢固。
4、制作钢筋、穿钢绞线和振捣混凝土时要保护好波纹管,焊接作业应采取防护措施,防止高温灼伤波纹管。
5、预应力筋预留孔道的尺寸与位置应准确坚固,孔道应平顺,端部的预埋钢垫板应垂直于孔道中心线。
波纹管施工技术交底
交底内容:波纹管施工技术交底一、波纹管安装本悬浇连续梁,纵向预应力锚具采用M15-18、M15-15两种,横向预应力采用M15-4,竖向预应力采用Φ32精轧螺纹钢筋,其镀锌金属波纹管φ90(内径)、φ100(内径)、70mm×19mm扁形波纹管,竖向采用φ45铁皮管,波纹管规格应符合设计要求。
波纹管进场后需按照规范要求进行取样检测,检测合格后方可使用。
安装按设计长度和数量下料,下料长度用校正过的钢卷尺精确测量。
波纹管必须保持清洁,在存放和搬运过程中应避免机械损伤和有害的锈蚀。
波纹管道在仓库内保管时,仓库应干燥、防潮、通风良好、无腐蚀气体和介质;在室外存放时,不得直接堆放在地面上,必须采取垫以枕木并用苫布覆盖等有效措施,防止雨露和各种腐蚀性气体、介质的影响二、波纹管定位纵向波纹管定位:波纹管的搬运要轻拿轻放,防止破坏管道。
波纹管接长时需用大一号的波纹管套接,套接长度不小于35cm,接头要平顺,外用胶布缠牢,保证不漏浆,接头处应避开孔道弯曲处。
波纹管的位置按设计要求准确布置,定位根据技术交底坐标施工(具体坐标见附表),为了准确定位波纹管位置,采用φ10圆钢定位钢筋网焊接在主筋上,管道定位钢筋网纵向间距500mm,在管道转折控制点处做加密处理,间距300mm。
混凝土浇筑过程中要经常检查波纹管的位置,发现偏差,要及时校正。
在混3、在端头钢筋绑扎前,先将锚垫板固定在底模上,然后安装螺旋筋。
波纹管安装前根据设计施工图的曲线三向坐标定位。
波纹管中心位置定好后,纵向每格50cm用φ10钢筋制作成“井”形与紧挨的箱梁钢筋焊牢,横向位置按设计图纸上的坐标定位,以保证波纹管位置正确、牢固。
4、制作钢筋、穿钢绞线和振捣混凝土时要保护好波纹管,焊接作业应采取防护措施,防止高温灼伤波纹管。
5、预应力筋预留孔道的尺寸与位置应准确坚固,孔道应平顺,端部的预埋钢垫板应垂直于孔道中心线。
波纹管应按给定的坐标用定位钢筋固定安装。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
目录一、工程概况 (2)二、设计采用标准与规范 (3)三、主要材料要求 (3)四、耐久性要求 (4)五、施工组织 (5)1、施工准备 (5)2、拼装钢波纹管涵的施工工艺 (5)六、施工技术要求 (7)1、施工准备及测量放样 (7)2、基坑开挖 (7)3、基底处理 (7)4、基础垫层填筑 (8)5、拼装钢波纹管施工步骤 (8)6、涵背两侧及顶部回填 (10)七、工程质量检验评定标准 (11)1、一般规定 (11)2、基本要求 (11)3、实测项目 (12)八、其他注意事项 (13)一、工程概况本合同段共设涵洞71道,其中箱涵49道,圆管涵16道,盖板涵1道,钢波纹管涵5道。
全合同段共设钢波纹管涵5道,管径为2m、3m、4m三种规格。
采用分片拼装。
波纹管管身采用Q235-A热轧钢板制作,钢板屈服强度不小于235Mpa,抗拉强度不小于375Mpa。
加工后采用热镀锌等防腐措施。
整体管连接法兰采用角钢、钢板制作,波纹板焊接采用对焊接头。
整体管与分片拼装管的紧固件采用国标中的标准紧固件,其强度和规格满足力学要求,且不低于管材强度要求。
垫片与紧固件相配。
螺栓与螺母均采用热浸镀锌处理。
涵管运至施工现场后,刷涂两遍沥青。
密封材料采用方形耐久性能较好的橡胶密封圈或方形石棉盘根密封条。
我合同段5个钢波纹管涵,具体工程概况情况如下:钢波纹管涵一览表二、设计采用标准与规范1 、《公路工程技术标准》(JTG B01-2014)2 、《公路桥涵设计通用规范》(JTG D60-2004)3 、《公路涵洞通道用波纹钢管(板)》( JT/T791-2010)4 、《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62- 2004)5 、《公路桥涵地基与基础设计规范》(JT JD63-2007)6 、《公路工程抗震规范》(JTG B02 - 2013)7 、《公路桥梁抗震设计细则》(JTG/T B02-01-2008)8 、《公路涵洞设计细则》(JTG/T D65-04-2007)9 、《公路桥涵施工技术规范》(JTG/TF50-2011)10 、《公路工程质量检验评定标准》(JTG F80/l-2004 )三、主要材料要求l 、管身:采用Q235 、Q345 热轧钢板制作,应符合《碳素结构钢》( GB / T700-2006)和《热轧钢板和钢带的尺寸、外形、重量及允许偏差》(GB /T709一2006 )的要求,其抗拉强度不小于350MPa 。
2 、连接件:采用扭剪型高强度螺栓、螺母,强度等级分别为8 . 8 级和10.9 级,其性能指标应符合GB/T 1231 的要求;高强度螺栓、螺母规格为M20 ,螺栓长度宜为30mm~60mm ;结构用高强度垫圈应符合GB /T 1231的规定。
3 、焊接件:焊接材料采用的型号应符合GB/T 12467 . 1 的要求:焊接材料的质量管理应符合JB/T 3223 的要求。
4 、密封材料:管箍与管节之间、法兰盘之间、翻边接合面之间以及搭接的波纹下密封阳具有良好的抗冻、阳能。
四、耐久性要求1 、波纹钢管防腐设计:波纹钢板(管)内、外表面均须进行热浸镀辞处理,强腐蚀性环境镀锌量(单面)大于等于600g/㎡,中等腐蚀性和弱腐蚀性环境镀锌量(单面)大于等于300g/㎡,腐蚀性环境按JT/T791-2010 定义。
热浸镀锌所用的锌应为《锌绽》( GB/T470-2008 )规定的1号或0号锌,钢表面处理的最低等级为Sa2.5 ,热浸镀锌层技术质量应符合表l 的规定:表l 热浸镀锌质量要求热浸镀锌合格的波纹钢管应进行二次防腐及防磨处理。
二次防腐可采用涂装或喷涂沥青等非金属覆盖层:用于低腐蚀环境时,镀锌后的波纹钢板(管)现场安装完成后,宜在管节内外管璧均匀喷涂沥青漆或乳化沥青两遍,涂层厚度不小于0.5mm~lmm ,涂层应均匀光滑、连续,无肉眼可分辨的孔隙、裂缝、脱皮及其他缺陷。
沥青晾干后方可开始回填。
2 、连接件防腐设计:螺栓、螺母热镀锌大于等于350g/㎡。
3 、管箍与管节之间、法兰盘之间、翻边接合面之间以及搭接的波纹钢板件之间应具有良好的抗冻、耐寒性能,密封料应采用符合行业规范标准的耐候密封胶等材料。
五、施工组织1、施工准备1.1施工开始前由项目总工对项目部管理及技术人员、全体施工人员进行技术交底,交底内容包括技术、质量、安全等方面注意事项,使每个施工人员详细掌握施工工艺、质量要求及安全注意事项。
1.2导线点水准点复测已完毕,测量成果已上报,监理工程师已批复。
1.3进场原材料等全部经试验检测合格,试验标准已上报批复。
2、拼装钢波纹管涵的施工工艺施工准备及测量放线→挖基→平整场地→基底处理→基础垫层填筑→检测压实度、含水量等→水准测量→再次平整场地→二次施工放样→管节拼装链接→检测密水情况及管底纵坡→检测并补救防腐涂层→洞口附属构造物施工→涵洞两侧分层回填→检测压实度、含水量等→涵顶路基分层填筑→检测压实度、含水量等→成品检测、验收。
施工季节应严格控制,规避在冰冻季节施工以影响工程质量,施工时气温应高于零摄氏度。
工艺流程图六、施工技术要求1 、施工准备及测量放样对施工场地进行平整,安排布置各种材料堆放场地,组织所需机械设备。
施工前组织测量人员根据设计文件放出管涵轴线,打好中边桩,在涵管中轴线和基础范围边缘撒上白色灰线,测出原地面高程。
2 、基坑开挖(1)基坑开挖应避开冰冻季节,施工时气温应高于零摄氏度。
(2)基坑开挖宽度不但应方便管侧填土的夯填,而且还应满足设计需要的基础宽度。
本项目采用的路堤直接填筑法基坑最小宽度参考值为3 倍拟建钢波纹管涵的管径,如因工地过小或地形受限制不得以时至少应确保跨径以外1.2m 以上的作业空间。
这样既能方便组装,又利于钢波纹管涵周围的回填及压实。
(3)基坑应避免超挖,如超挖,应将松动部分清除,用合格的换填材料进行回填。
挖至设计标高的基坑不得长期暴露、扰动或浸泡,应及时检查基坑尺寸、高程、基底承载力,符合要求后立即进行基础施工。
3 、基底处理(1)一般性土质地基路段,开挖基坑后应立即检测地基承载力,当达到设计要求时即可进行涵洞基础垫层的填筑。
(2)不良地质路段,当涵洞构造物位于湿限性黄土路段时,开挖基坑后必须按照设计文件《湿限性黄土路基处理设计图(三〉》进行涵底及涵洞两侧地基基底处理,处理后检测达标后即可进行涵洞基础垫层的填筑。
4 、基础垫层填筑(1)基础垫层基础宽度一般采用2 倍管径的砂砾,同时基础的最小厚度及宽度还应符合部颁《公路涵洞设计细则》(JTG / T D5-04-2007)表8.1.6 的要求。
材料的最大粒径不得超过波长的1/2 或不大于50mm。
(2)基础垫层构造采用级配良好的砂砾,与波纹管接触部分应设置一层厚lOcm~20cm 的均匀粗砂垫层,其最大粒径为12mm。
(3)预留拱度,埋设于一般土质地基上的钢波纹管,经过一段时间后,常会产生一定的下沉,而且往往是管道中部大于两端。
因此,铺设于路堤下的波纹管的管身要设置预留拱度。
其大小根据地基土可能出现的下沉量,涵底纵坡和填土高度等因素综合考虑,施工涵洞基础时设置预留拱度,通常可为管长的0.6 %,以确保管道中部不出现凹陷。
(4)基础砂砾垫层要求分层铺填,并碾压密实,压实度不应小于96% 。
5 、拼装钢波纹管施工步骤(1)施工前准备:基础垫层填筑完毕后需检测压实度、含水量等指标,符合要求后进行水准测量及再次平整场地。
安装前必须二次施工放样,准确放出管涵的位置、中心轴线、中点和进出口的位置,检查涵管底部平整度、标高及基础预拱度的设置。
管节拼装连接要注意端头板片的位置,涵管的安装必须按照正确的轴线和设计图纸所示的坡度敷设。
(2)拼装底板:以中心轴线、中点为基准,第一张波纹板定位,以此为起点向两侧延伸,直至涵管进出口两端;第二张板叠在第一张板(搭接长度为50mm,涂抹专用密封胶)上面,再对正连接孔。
螺栓由内向外插入螺孔,对面套上垫圈螺母,用套筒扳手预紧螺母。
(3)拼装环形圈由下向上顺次拼装:搭接部分上板覆盖下板,圆周向连接采用阶梯形,即上面二块板的连接叠缝与下面二块板的叠缝错位,连接孔对正后,用螺栓由内向外插入螺孔,用套筒扳手预紧螺母。
(4)每米长度拼装成型后,要测定截面形状,达到标准再继续拼装,达不到标准应及时调整。
圆周向拼装到环形圈合拢时,测定截面形状,采用定位拉杆固定,调整预紧螺栓,拼装波纹管。
波纹管每安装2m~ 5m (施工单位根据实际情况自行确定〉进行一次管节的位置校正,如出现偏位,可采用千斤顶(或其他可行方式)在偏位的方向向上顶管节进行纠偏。
(5)涵管拼装全部完成后,用定扭汽动扳手,按扭力矩135.6~203.4N • m 紧固所有螺栓,依次序,不得遗漏,紧固后底螺栓用红漆标示。
所有螺栓(包括纵向和环向接缝)应在回填之前拧紧,保证波纹的重叠部分紧密地嵌套在一起。
(6)为保证达到螺栓扭力矩的要求值,在回填之前随机抽取结构上纵向接缝上2%的螺栓,用定扭扳手进行抽检试验。
如果有任一螺栓扭力矩值达不到规定值,则应抽检纵向和环向接缝所有螺栓的5% 。
如果上述抽检试验均满足要求,则认为安装是合格的。
否则应重新复核,以确定测到的扭力矩值是否满足要求。
(7) 外圈搭接处螺栓拧紧并符合要求后,为防止波形钢板板缝和螺栓孔处渗水,在钢板连接处和螺栓孔处采用专用密封胶密封,以防波纹板连接处渗水。
(8 )管节全部拼装完成后,应检查管节位置是否符合设计要求。
并在管节内侧所有钢板拼接缝和螺栓处同样采用专用密封胶密封。
(9 )涂刷沥青:涵管出厂时,涵管及配套附件己经过镀锌处理。
为确保波纹管的耐久性及安全性,本项目波纹管安装完毕后,波纹钢管应进行二次防腐及防磨处理,宜在管节内外管璧均匀喷涂沥青漆或乳化沥青两遍,以加强防腐蚀作用。
从外观看管壁内外均匀的涂成黑管即可,同时注意沥青晾干后方可开始回填。
涂层厚度不小于0.5mm ~lmm ,涂层应均匀光滑、连续,无肉眼可分辨的孔隙、裂缝、脱皮及其他缺陷。
6 、涵背两侧及顶部回填(1)钢波纹管涵管底两侧模形部位的密实度很重要,本次设计采用现浇C20 细石混凝土护壁(模形区部位)全断面填筑,以保证模形区域的密实,利于涵管的稳定性。
(2)涵管管身两侧及顶部的部位回填按照设计文件要求采用砾类土回填,管顶填土应在管两侧保持对称均匀、分层摊铺、逐层压实。
(3)涵管两侧部位回填:填土之前,可在波纹管涵两侧面用红油漆按每15cm 高度作出填高标示,填筑时按标注线控制。
在管身最大直径两侧50cm 外可采用12 ~ 18T 的压路机应实, 50cm 范围内采用小型夯实机械夯实,以避免大型机械设备对管涵的撞击。
靠近管体周围50cm 范围内,不允许有大于50mm 的石块、混凝土块或其他有害腐蚀材料。
