三坐标测量 形位公差评价

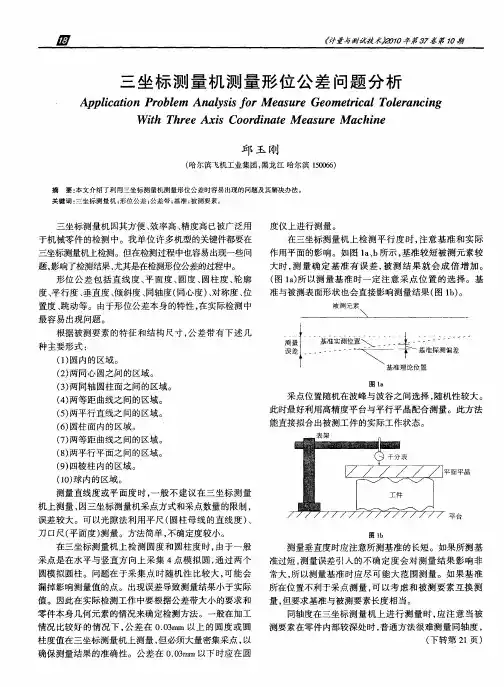

三坐标测量机测量形位公差问题分析
误 差 一
孕
／链： －： Ｓ Ｚ
（） ４ 两等距 曲线之间的区域。 （） ５ 两平行 直线之 间的区域 。
（） ６ 圆柱 面 内的区域 。
采 点位置 随机在 波峰与 波谷之 间选择 ， 随机性 较 大 。
此时最 好利用 高精 度平 台与平 行平 晶配合 测量 。此方 法
确保 测量 结果 的准确 性 。公差 在 ００ｒ 以下 时应在 圆 ．３ ｍ ａ
潘 南 红 等 ： 于 电 感待 感 器 的 复 杂 曲 面 对 焦误 差 分析 研 究 基
大于 １ｍ Ｉ ０ 小 于 ０８时 ， 焦 误 差 可 以 忽 略 ，， ０ ｍ， 厂（ ） ． 对 ／ （ ） 于 ０ ８时 ， 该 按式 （ Ｊ 作 误 差 补 偿 。 由于 电感 ｏ大 ． 应 ） 传感 器外 形尺 寸 的限制 ， 适合 曲率半 径 小于 ５ ｍ 的凹 不 ｍ
Ｗ ｉ ｈ ｅ ｉ ｏ ｄ ｎ ｔ ｅ ｓ ｒ ａ ｈ ｎ ｔ Ｔ ｒ ｅ Ａｘ ｓ Ｃｏ ｒ ｉ ａ ｅ Ｍ ａ ｕ ｅ Ｍ ｃ ｉ ｅ ｈ
邱 玉 刚
（ 哈尔滨飞机工业 集团， 黑龙江 哈尔滨 １０６ ） ５０６
摘 要： 本文介绍了利用三坐标测量机测量形位公差时容易出现的问题及其解决办法 。
作用平面的影响。如图 ｌ、 所示 ， ａｂ 基准较短被测元素较 大 时 ， 量 确 定 基 准有 误 差 ， 测 被测 结 果 就 会 成 倍 增 加 。 （ ｌ） 以测 量 基 准 时一 定 注 意采 点 位 置 的选 择 。基 图 ａ所
准 与被测表 面形状 也会直接 影 响测 量结 果 （ １ ） 图 ｂ。
２０］郑 玉 珍 ， 勇 等 ． 时 自动 对 焦 的 研 究 光 电 工 程 ．０ ４ ４Ｎ ． ｏ ４ 吴 实 ２０ ． ｏ４ｖｌ
三坐标测量机精度检测评定及虚拟坐标系统研究
1、精度检测结果
经过对一系列不同尺寸和形状的标准件进行测量，我们发现三坐标测量机的 测量精度在±0.01mm以内。这一结果说明，在静态条件下，三坐标测量机的测量 精度较高，能够满足高精度测量的需求。
2、动态误差分析结果
通过对大量测量数据的统计分析，我们发现三坐标测量机的动态误差主要受 以下因素的影响：
研究方法
本次演示采用以下方法对三坐标测量机的精度检测和动态误差进行分析研究：
1、测量方法
采用标准件测量法对三坐标测量机的测量精度进行检测。标准件测量法是一 种通过使用高精度标准件对测量设备进行精度检测的方法。在本研究中，我们选 取一系列不同尺寸和形状的标准件，利用三坐标测量机对其进行测量，并比较测 量值与标准件的实际值，从而评估三坐标测量机的测量精度。
目前，对于三坐标测量机的精度检测和虚拟坐标系统的研究已经取得了一定 的成果。随着制造业的不断升级和改造，对三坐标测量机的精度要求也越来越高， 因此如何提高其精度成为了一个重要的研究方向。随着计算机技术和数学模型的 发展，
虚拟坐标系统的应用也越来越广泛。在未来的研究中，可以进一步探讨如何 将虚拟坐标系统应用到三坐标测量机的精度检测中，提高其测量效率和精度。此 外，对于三坐标测量机的其他方面的研究，如新型测头、高精度测量的应用等也 有待进一步研究。
结论与展望
通过本研究，我们得出以下结论：
1、在静态条件下，三坐标测量机的测量精度较高，能够满足高精度测量的 需求。
2、三坐标测量机的动态误差受被测工件的温度、重量、环境湿度和气压等 因素的影响。
展望未来，建议在以下方面进行进一步研究：
1、研究更加高效的误差补偿方法，以进一步提高三坐标测量机的测量精度。
性和可靠性。同时，虚拟坐标系统作为一种新兴技术，可有效提高三坐标测 量机的测量精度和效率。本次演示将详细探讨三坐标测量机精度检测评定及虚拟 坐标系统的研究现状和发展趋势。

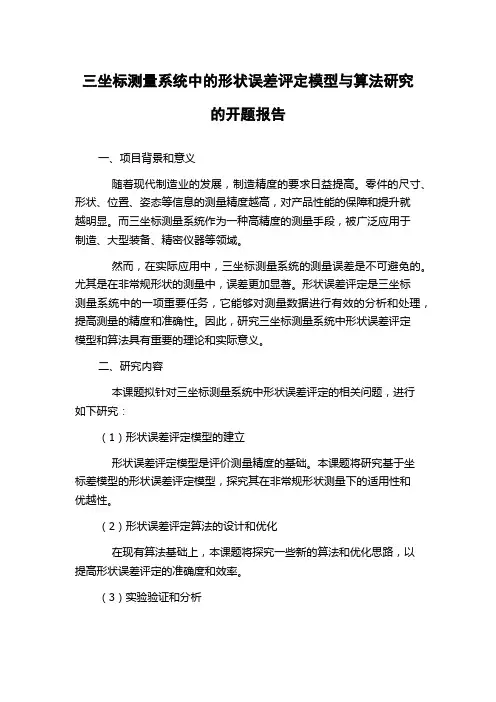

三坐标测量系统中的形状误差评定模型与算法研究的开题报告
三坐标测量系统中的形状误差评定模型与算法研究的开题报告一、项目背景和意义随着现代制造业的发展，制造精度的要求日益提高。
零件的尺寸、形状、位置、姿态等信息的测量精度越高，对产品性能的保障和提升就越明显。
而三坐标测量系统作为一种高精度的测量手段，被广泛应用于制造、大型装备、精密仪器等领域。
然而，在实际应用中，三坐标测量系统的测量误差是不可避免的。
尤其是在非常规形状的测量中，误差更加显著。
形状误差评定是三坐标测量系统中的一项重要任务，它能够对测量数据进行有效的分析和处理，提高测量的精度和准确性。
因此，研究三坐标测量系统中形状误差评定模型和算法具有重要的理论和实际意义。
二、研究内容本课题拟针对三坐标测量系统中形状误差评定的相关问题，进行如下研究：（1）形状误差评定模型的建立形状误差评定模型是评价测量精度的基础。
本课题将研究基于坐标差模型的形状误差评定模型，探究其在非常规形状测量下的适用性和优越性。
（2）形状误差评定算法的设计和优化在现有算法基础上，本课题将探究一些新的算法和优化思路，以提高形状误差评定的准确度和效率。
（3）实验验证和分析本课题将进行实验验证与分析，通过对不同形状测量结果的比较和分析，验证所提出的形状误差评定模型和算法的有效性和实用性。
三、研究方法和步骤本项目的研究方法主要包括理论推导、实验研究和数据分析。
具体的研究步骤如下：（1）文献综述和理论分析搜集相关文献和数据，分析三坐标测量系统中形状误差评定的理论基础和研究现状，确定研究方向和目标。
（2）形状误差评定模型的建立和分析基于坐标差模型，构建形状误差评定模型，分析其优劣和适用性，并对其进行优化和拓展。
（3）形状误差评定算法的设计和优化在现有算法基础上，设计新的算法和优化思路，提高形状误差评定的准确度和效率。
（4）实验验证和数据分析进行实验验证和数据处理，对不同形状测量结果进行比较和分析，验证所提出的形状误差评定模型和算法的有效性和实用性。
三坐标测量 形位公差评价
形位公差评价形位公差包括形状公差与位置公差。
形状公差:单一实际要素形状所允许得变动量。
包括直线度、平面度、圆度(圆柱度、球度、圆锥度)、无基准得轮廓度;位置公差:关联实际要素得方向或位置对基准所允许得变动量。
包括平行度、垂直度、倾斜度、同心度、同轴度、对称度、位置度、与跳动、PC－DMＩS还可以求特征得位置、距离、夹角与键入、路径:插入---－-－尺寸－－--1、位置标识:此项形位公差得名称。
搜索标识:此功能允许您在元素清单中去搜寻特定得元素。
选择最后个数:允许您选择元素列表中最后得几项元素单位:选择相应得评价单位∶英寸或毫米。
坐标轴:X ＝输出 X 轴得值、ﻫＹ = 输出 Y 轴得值。
ﻫＺ= 输出 Z轴得值。
ﻫR = 输出半径(直径得一半)值。
ﻫD = 输出直径值、角度=锥度长度=柱体得高度、槽得长度、椭圆得长度高度=柱体得高度与椭圆得宽度形状•对于圆或柱体特征,形状为圆度尺寸。
•对于平面特征,形状为平面度尺寸。
•对于直线特征,形状为直线度尺寸公差:若对各轴向公差相同,那么在公差选项中选“全部",并输入一个值为正、负公差值;若不同,则分别输入正、负公差;尺寸信息:在图形显示窗口显示尺寸信息。
输出到:定义向何处送出评价信息∶统计、报告、二者、无。
分析用此选项可以显示一些数据。
文本∶指PC—ＤMＩS在检查报告中,在该元素数据行得下面,列出了组成该元素得点得详细信息、图形∶在图形显示窗口中,用带方向得箭头来表示尺寸得误差信息,箭头得大小由放大倍数(乘数)来确定。
薄壁件轴:对于薄壁工件,按照轴线方向评价其误差,由于加工过程中此类零件得变形比较大,所以轴线与零件得坐标系并不一致,该软件提供了如下得参数,用来评价此类零件。
首先应在编辑／Ｐｒefereｎｃes/设置中选中显示薄壁件扩展项,下面得参数评价时才有效、逼近矢量方向偏差(Ｔ)-—输出沿逼近矢量得误差(曲线上得点)曲面矢量方向偏差(S)——输出沿表面法矢得偏差报告矢量方向偏差(RT)—-输出沿报告矢量方向得偏差曲面报告矢量方向偏差(RS)——输出沿表面报告矢量方向得偏差销直径(PＤ)-—输出沿圆孔实际所在平面法向矢量得直径注意:这些可选项并不就是适用于所有得元素,例如销直径只适于冲压类元素,例如圆、圆台,下列得清单列出了推荐或缺省使用得类型。
三坐标测量-几何尺寸与形位公差测量评价
教案首页课程名称三坐标测量项目三坐标测量课题几何尺寸与形位公差测量、评价课型实习学习目标专业能力会测量几何尺寸与形位公差，并进行评价。
社会能力学习语言表达能力、团队合作能力。
方法能力学习自学能力、理解能力教学对象分析已学习公差与配合相关知识，已进行数控机床操作实习。
教学方法项目教学法教学回顾教案内页教学环节及时间分配教学过程（教学内容和教学方法）一、组织教学（5分钟）二、导入新课（5分钟）三、新课学习（45分钟）考勤、填写教学日志进行安全教育三坐标测量一、形位公差加工后的零件不仅有尺寸误差，构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置还不可避免地存在差异，这种形状上的差异就是形状误差，而相互位置的差异就是位置误差，统称为形位误差。
形状公差和位置公差简称为形位公差(1)形状公差：构成零件的几何特征的点，线，面要素之间的实际形状相对与理想形状的允许变动量。
给出形状公差要求的要素称为被测要素。
(2)位置公差：零件上的点，线，面要素的实际位置相对与理想位置的允变动量。
用来确定被测要素位置的要素称为基准要素。
形位公差的研究对象是零件的几何要素,它是构成零件几何特征的点,线,面的统称.其分类及含义如下:(1) 理想要素和实际要素具有几何学意义的要素称为理想要素.零件上实际存在的要素称为实际要素,通常都以测得要素代替实际要素.(2) 被测要素和基准要素在零件设计图样上给出了形状或(和)位置公差的要素称为被测要素.用来确定被测要素的方向或(和)位置的要素,称为基准要素.(3) 单一要素和关联要素给出了形状公差的要素称为单一要素.给出了位置公差的要素称为关联要素.(4) 轮廓要素和中心要素由一个或几个表面形成的要素,称为轮廓要素.对称轮廓要素的中心点,中心线,中心面或回转表面的轴线,称为中心要素二、工件检测流程1、综合分析图纸设计基准：用于建坐标系的元素坐标原点：一般通过构造得到检测内容：需测量那些元素，以及应用这些元素进行形状位置公差的评价其它：工件的摆放方位、需要的测头角度、测针大小，长短。
三坐标检测内容介绍
三坐标检测：三坐标检测就是运用三坐标测量机对工件进行形位公差的检验和测量。
判断该工件的误差是不是在公差范围之内。
也叫三坐标测量。
随着现代汽车工业和航空航天事业以及机械加工业的突飞猛进，三坐标检测已经成为常规的检测手段。
三坐标测量机也早已不是奢侈品了，特别是一些外资和跨国企业，强调第三方认证，所有出厂产品必须提供有检测资格方的检测报告。
所以三坐标检测对于加工制造业来说越来越重要。
三坐标检测有时也运用到逆向工程设计。
就是对一个物体的空间几何形状以及三维数据进行采集和测绘。
提供点数据。
再用软件进行三维模型构建的过程。
三坐标测量机的发展：三坐标测量机的发展历经半个多世纪。
它的出现是工业化发展的历史必然。
一方面是由于自动机床、数控机床等高效率加工的发展以及越来越多复杂形状零件加工需要有快速可靠的测量设备与之配套；另一方面是由于电子技术、计算机技术、数控技术以及精密加工技术的发展为其提供了技术基础。
三坐标测量机的出现使得测量仪器从手动方式向现代化自动测量的转变成为可能。
与传统测量仪器是将被测量和机械基准进行比较测量不同的是，三坐标测量机的测量实际上是基于空间点坐标的采集和计算。
虽然现代的测量机比早期的功能要高级很多，但基本原理是相同的，即建一个刚性的结构，此结构有三个互相垂直的轴，每个轴向安装光栅尺，并分别定义为X、Y、Z轴。
为了让每个轴能够移动，每个轴向装有空气轴承或机械轴承。
在垂直轴上的探测系统记录测量点任一时刻的位置。
探测系统一般是由测头和接触式探针构成，探针与被测工件的表面轻微接触，获得测量点的坐标。
在测量过程中，坐标测量机将工件的各种几何元素的测量转化为这些几何元素上点的坐标位置，再由SPC数据分析软件根据相应几何形状的数学模型计算出这些几何元素的尺寸、形状、相对位置等参数。
三坐标测量机作为一种精密、高效的空间长度测量仪器，它能实现许多传统测量器具所不能完成的测量工作，其效率比传统的测量器具高出十几倍甚至几十倍。
三坐标测量 形位公差评价
形位公差评价形位公差包括形状公差和位置公差。
形状公差：单一实际要素形状所允许的变动量。
包括直线度、平面度、圆度（圆柱度、球度、圆锥度）、无基准的轮廓度；位置公差：关联实际要素的方向或位置对基准所允许的变动量。
包括平行度、垂直度、倾斜度、同心度、同轴度、对称度、位置度、和跳动。
PC-DMIS还可以求特征的位置、距离、夹角和键入。
路径：插入------尺寸----1、位置标识：此项形位公差的名称。
搜索标识:此功能允许你在元素清单中去搜寻特定的元素。
选择最后个数:允许你选择元素列表中最后的几项元素单位：选择相应的评价单位∶英寸或毫米。
坐标轴：X = 输出 X 轴的值。
Y = 输出 Y 轴的值。
Z = 输出 Z轴的值。
R = 输出半径（直径的一半）值。
D = 输出直径值。
角度=锥度长度=柱体的高度、槽的长度、椭圆的长度高度=柱体的高度和椭圆的宽度形状•对于圆或柱体特征，形状为圆度尺寸。
•对于平面特征，形状为平面度尺寸。
•对于直线特征，形状为直线度尺寸公差：若对各轴向公差相同，那么在公差选项中选“全部”,并输入一个值为正、负公差值；若不同，则分别输入正、负公差；尺寸信息：在图形显示窗口显示尺寸信息。
输出到：定义向何处送出评价信息∶统计、报告、二者、无。
分析用此选项可以显示一些数据。
文本∶指PC-DMIS在检查报告中，在该元素数据行的下面，列出了组成该元素的点的详细信息。
图形∶在图形显示窗口中，用带方向的箭头来表示尺寸的误差信息，箭头的大小由放大倍数（乘数）来确定。
薄壁件轴：对于薄壁工件，按照轴线方向评价其误差，由于加工过程中此类零件的变形比较大，所以轴线与零件的坐标系并不一致，该软件提供了如下的参数，用来评价此类零件。
首先应在编辑/Preferences/设置中选中显示薄壁件扩展项，下面的参数评价时才有效。
逼近矢量方向偏差（T）——输出沿逼近矢量的误差（曲线上的点）曲面矢量方向偏差(S)——输出沿表面法矢的偏差报告矢量方向偏差(RT)——输出沿报告矢量方向的偏差曲面报告矢量方向偏差(RS)——输出沿表面报告矢量方向的偏差销直径(PD)——输出沿圆孔实际所在平面法向矢量的直径注意：这些可选项并不是适用于所有的元素，例如销直径只适于冲压类元素，例如圆、圆台，下列的清单列出了推荐或缺省使用的类型。
三坐标测量机测量形位公差不确定度的分类及评定
三坐标测量机测量形位公差不确定度的分类及评定摘要：根据形位公差理论和测量不确定度的相关规范，结合多年的机械设计经验，介绍了三坐标测量机测量形位公差不确定度的分类和评定方法，为类似齿轮箱这样机械产品的测量和设计提供一定的参考。
关键词：不确定度；形位公差；三坐标测量机；测量；机械1、前言随着精密仪器和设备对测量技术要求的不断提高，新的测量工具不断出现。
三坐标测量机正是在这样的时代要求背景下出现的，它的出现很大程度上与数控机床的测量需求和计算机技术的迅猛发展有关。
三坐标测量机的发展也非常迅速，从过去的人工操作到现在基本上实现了计算机控制，它不仅可以完成各种比较复杂的测量，而且现在还可以实现对数控机床加工的控制。
因此，可以毫不夸张的说，三坐标测量机已经成为现代工业生产和检测中的重要测量设备，广泛地用于精密仪器加工和机械制造业等部门。
在齿轮箱这样的机械零件的检测中，三坐标测量机的使用频率非常高，但是在实际测量过程中也经常会出现一些问题，有时可能影响到检测的结果，特别是在测量形位公差的过程中。
形位公差，也叫形状和位置公差，国家标准一共规定了包括直线度、平面度、圆度等在内的总计14项的内容，是评定机械零件质量好坏的一项重要技术指标。
由于形位公差项目较多且相互间还存在着一定的包含关系，因此形位公差一直是机械设计中的难点之一。
任何测量都不可避免的具有不确定度，三坐标测量机测量形位公差也不例外。
如何建立和评定三坐标测量机测量形位公差的不确定度，也是摆在我们面前的一道难题。
本文将根据多年的机械设计经验和测量不确定度的相关规范以及形位公差理论，建立三坐标测量机测量形位公差不确定度的分类和评定方法，为相关设计者提供一定的参考。
2、三坐标测量机测量形位公差不确定度的分类三坐标测量机测量形位公差的不确定度是与测量结果相关联的一个参数，表示形位公差测量值的准确性、分散性以及可靠程度。
基于现有三坐标测量机的检测手段和设备的限制，对形位公差的测量不可能做到绝对准确，都不可避免的存在不确定度。
三坐标测量的误差分析及校正
三坐标测量的误差分析及校正摘要：三坐标测量机的测头是坐标测量机的关键部件，主要用来触测工件表面。
精度是三坐标测量机的一项重要技术指标。
文中系统地对三坐标测量机的误差来源进行分类，针对几何误差总结了现存的检测方法，最后给出了有利于实现低成本精度升级的误差修正方法。
关键词：三坐标测量，误差，修正，精度1. 背景概况三坐标测量机(Coordinate Measuring Machine，CMM)是指在一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量能力的仪器，又称为三坐标测量仪或三次元。
三坐标测量机就是在三个相互垂直的方向上有导向机构、测长元件、数显装置，有一个能够放置工件的工作台(大型和巨型不一定有)，测头可以以手动或机动方式轻快地移动到被测点上，由读数设备和数显装置把被测点的坐标值显示出来的一种测量设备。
显然这是最简单、最原始的测量机。
有了这种测量机后，在测量容积里任意一点的坐标值都可通过读数装置和数显装置显示出来。
测量机的采点发讯装置是测头，在沿X、Y、Z三个轴的方向装有光栅尺和读数头。
其测量过程就是当测头接触工件并发出采点信号时，由控制系统去采集当前机床三轴坐标相对于机床原点的坐标值，再由计算机系统对数据进行处理和输出。
因此测量机可以用来测量直接尺寸，也可以获得间接尺寸和形位公差及各种相关关系，也可以实现全面扫描和一定的数据处理功能，为加工提供数据和测量结果。
自动型还可以进行自动测量，实现批量零件的自动检测。
一下是两种三坐标测量机的实图。
2. 关键问题TP是接触式结构三维测头，由测头体、测杆、导线组成。
测头体内部结构如下图所示，这是一个弹簧结构，弹力大小即测力。
由3个小铁棒分别枕放在2个球上，在运动位置上形成6点接触。
在接触工件后产生触发信号，并用于停止测头的运动。
在测杆与工件接触之后，再离开时弹簧把测杆恢复到原始位置。
测球恢复位置精度可达到1um。
TP是接触式测头，其功能是在测尖接触表面的瞬间产生一个触发信号，因此其内部为一微开关电路。
有什么方法评定三坐标平面度误差
有什么方法评定三坐标平面度误差
在三坐标测量仪的使用中，尤其是对于这种精密的测量仪器来说，精确度是最至关重要的因素，在操作人员的测量中，怎样提高三坐标的测量精度，一直都是测量行业以及使用人员不断追求的目标。
对三次元测量仪精度的提高，就是降低三坐标使用中的误差，作为误差的一种，平面度误差对三次元的精度有着很大的影响。
了解三坐标测量仪的平面度误差的评定方法，以此来采取争取的方法提高三次元的精度，是行之有效的方法。
那么，对三次元测量仪的平面度误差的评定，都有哪些方法呢？下面就介绍一下。
三次元测量仪平面度评定的方法，主要有以下四种：
1.三坐标测量仪三元点法：是以通过实际被测表面上想聚最远的三点所组成的平面最为评定基准面，以平行于此基准面，且具有最小距离的两包容平面间的距离作为平面度误差值。
2.对角线法：是以通过实际被测表面上的一条对角线，且平行于另一条对角线所做的评定基准面，一平行于此基准面且具有最小距离的两包容平面间的距离作为平面度误差值。
3.三次元测量仪最小二乘法：是以实际被测表面的最小二乘平面最为评定基准面，以平行于最小二乘平面，且具有最小距离的两包容平面的距离作为平面度误差值。
使三坐标测量仪被测物体表面上各点与该平面的距离的平方和为最小的平面。
此法计算较为复杂，一般均计算机处理。
4.最小区域法：是以包容实际被测表面的最小包容区域的宽度作为平面度误差值和平面度误差定义的评定方法。
对误差的了解越详细，就对我们提高三次元的精度越有利。
三坐标测量仪的平面度误差虽然只是误差的一种，但对其相关知识的了解，无论是三坐标测量机的操作人员，还是三次元的研发人员，都是很有必要的。
三坐标测量的误差分析及校正
三坐标测量的误差分析及校正摘要：三坐标测量机的测头是坐标测量机的关键部件，主要用来触测工件表面。
精度是三坐标测量机的一项重要技术指标。
文中系统地对三坐标测量机的误差来源进行分类，针对几何误差总结了现存的检测方法，最后给出了有利于实现低成本精度升级的误差修正方法。
关键词：三坐标测量，误差，修正，精度1. 背景概况三坐标测量机(Coordinate Measuring Machine，CMM)是指在一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量能力的仪器，又称为三坐标测量仪或三次元。
三坐标测量机就是在三个相互垂直的方向上有导向机构、测长元件、数显装置，有一个能够放置工件的工作台(大型和巨型不一定有)，测头可以以手动或机动方式轻快地移动到被测点上，由读数设备和数显装置把被测点的坐标值显示出来的一种测量设备。
显然这是最简单、最原始的测量机。
有了这种测量机后，在测量容积里任意一点的坐标值都可通过读数装置和数显装置显示出来。
测量机的采点发讯装置是测头，在沿X、Y、Z三个轴的方向装有光栅尺和读数头。
其测量过程就是当测头接触工件并发出采点信号时，由控制系统去采集当前机床三轴坐标相对于机床原点的坐标值，再由计算机系统对数据进行处理和输出。
因此测量机可以用来测量直接尺寸，也可以获得间接尺寸和形位公差及各种相关关系，也可以实现全面扫描和一定的数据处理功能，为加工提供数据和测量结果。
自动型还可以进行自动测量，实现批量零件的自动检测。
一下是两种三坐标测量机的实图。
2. 关键问题TP是接触式结构三维测头，由测头体、测杆、导线组成。
测头体内部结构如下图所示，这是一个弹簧结构，弹力大小即测力。
由3个小铁棒分别枕放在2个球上，在运动位置上形成6点接触。
在接触工件后产生触发信号，并用于停止测头的运动。
在测杆与工件接触之后，再离开时弹簧把测杆恢复到原始位置。
测球恢复位置精度可达到1um。
TP是接触式测头，其功能是在测尖接触表面的瞬间产生一个触发信号，因此其内部为一微开关电路。
三坐标检测
三坐标检测.txt再过几十年，我们来相会，送到火葬场，全部烧成灰，你一堆，我一堆，谁也不认识谁，全部送到农村做化肥。
释义三坐标检测就是运用三坐标测量机对工件进行形位公差的检验和测量。
判断该工件的误差是不是在公差范围之内。
也叫三坐标测量。
随着现代汽车工业和航空航天事业以及机械加工业的突飞猛进。
三坐标检测已经成为常规的检测手段。
三坐标测量机也早已不是奢侈品了。
特别是一些外资和垮国企业，强调第三方认证。
所有出厂产品必须提供有检测资格方的检测报告。
所以三坐标检测对于加工制造业来说越来越重要。
三坐标检测有时也运用到逆向工程设计。
就是对一个物体的空间几何形状以及三维数据进行采集和测绘。
提供点数据。
再用软件进行三维模型构建的过程。
编辑本段原理三坐标测量机的发展历经半个多世纪。
它的出现是工业化发展的历史必然。
一方面是由于自动机床、数控机床等高效率加工的发展以及越来越多复杂形状零件加工需要有快速可靠的测量设备与之配套；另一方面是由于电子技术、计算机技术、数控技术以及精密加工技术的发展为其提供了技术基础。
坐标测量机的出现使得测量仪器从手动方式向现代化自动测量的转变成为可能。
与传统测量仪器是将被测量和机械基准进行比较测量不同的是，坐标测量机的测量实际上是基于空间点坐标的采集和计算。
虽然现代的测量机比早期的功能要高级很多，但基本原理是相同的，即建一个刚性的结构，此结构有三个互相垂直的轴，每个轴向安装光栅尺，并分别定义为X、Y、Z轴。
为了让每个轴能够移动，每个轴向装有空气轴承或机械轴承。
在垂直轴上的探测系统记录测量点任一时刻的位置。
探测系统一般是由测头和接触式探针构成，探针与被测工件的表面轻微接触，获得测量点的坐标。
在测量过程中，坐标测量机将工件的各种几何元素的测量转化为这些几何元素上点的坐标位置，再由软件根据相应几何形状的数学模型计算出这些几何元素的尺寸、形状、相对位置等参数。
坐标测量机作为一种精密、高效的空间长度测量仪器，它能实现许多传统测量器具所不能完成的测量工作，其效率比传统的测量器具高出十几倍甚至几十倍。
三坐标直径的评价方法
三坐标直径的评价方法（原创实用版4篇）篇1 目录1.引言2.三坐标直径测量的原理3.三坐标直径的评价方法4.影响三坐标直径评价的因素5.结论篇1正文1.引言在制造业中，产品的尺寸精度是衡量其质量的重要标准之一。
对于圆柱形产品，如轴类零件，三坐标直径的测量和评价是确保其尺寸精度的关键环节。
本文将介绍三坐标直径测量的原理，以及三坐标直径的评价方法。
2.三坐标直径测量的原理三坐标直径测量是指在一个三维空间内，通过测量某一点的三个坐标值，计算出该点与圆柱形产品的直径。
通常采用接触式测量，即将测头与被测零件接触，通过测头的位移传感器获取被测点的三维坐标值。
3.三坐标直径的评价方法三坐标直径的评价方法主要分为以下几种：（1）最大最小直径法：通过计算测得的三个直径的最大值和最小值，得出该零件的三坐标直径。
（2）平均直径法：将测得的三个直径值相加，再除以 3，得出该零件的三坐标直径。
（3）最小二乘法：根据最小二乘原理，通过计算各测点与理论直径的偏差，得出该零件的三坐标直径。
4.影响三坐标直径评价的因素在三坐标直径评价过程中，以下因素可能影响评价结果：（1）测量设备的精度：测量设备的精度直接影响到测头的测量精度，从而影响到三坐标直径的评价结果。
（2）测量过程中的人为因素：操作者在进行测量过程中，可能会出现操作不当、测量位置不准确等问题，影响评价结果。
（3）被测零件的形状和表面质量：被测零件的形状和表面质量对测量结果也有影响，如表面粗糙度、氧化层等。
5.结论三坐标直径的评价方法是确保圆柱形产品质量的重要手段。
篇2 目录1.引言2.三坐标直径测量仪的概述3.三坐标直径评价方法的分类4.三坐标直径评价方法的优缺点分析5.结论篇2正文【引言】在制造业中，产品的尺寸精度是衡量产品质量的重要标准之一。
三坐标直径测量仪作为一种高精度的测量设备，可以对产品的尺寸进行精确测量。
然而，如何对三坐标直径测量仪的评价方法进行选择和优化，以提高测量的准确性和效率，是制造业面临的重要问题。
三坐标精度标准
三坐标精度标准三坐标精度标准是针对三坐标测量设备进行评定和判定的一套标准。
它用来衡量三坐标测量设备的测量精度、稳定性和可靠性，是保证测量结果准确和可靠的重要依据。
三坐标精度标准通常包括以下几个方面的内容：1. 尺寸精度：尺寸精度是指三坐标测量设备测量尺寸的能力。
它可以通过测量标准工件的真实尺寸与测量结果之间的偏差来衡量。
一般来说，尺寸精度越高，测量结果的偏差越小，说明测量设备的精度越高。
2. 位置精度：位置精度是指三坐标测量设备测量工件位置坐标的能力。
它可以通过测量标准工件的真实位置坐标与测量结果之间的偏差来衡量。
位置精度的高低直接影响到工件在加工制造和装配过程中的精度和准确性。
3. 形状精度：形状精度是指三坐标测量设备测量工件形状的能力。
它可以通过测量标准工件的真实形状与测量结果之间的偏差来衡量。
形状精度的高低对于工件的质量和性能具有重要影响。
4. 重复精度：重复精度是指相同尺寸、位置或形状的工件在多次测量中，仪器测量结果之间的差异。
重复精度越高，说明仪器的稳定性和可靠性越好。
5. 分辨力：分辨力是指仪器能够分辨最小测量单位的能力。
分辨力越高，仪器可以测量到更小的尺寸或位置差异，测量结果越精确。
在实际的三坐标测量中，还需要考虑到环境条件对测量精度的影响。
例如，温度、湿度、振动等因素都可能对测量结果产生影响，因此需要对这些环境因素进行控制和校正。
此外，三坐标测量设备的精度评定还需要涉及测量方法、标准工件、校正程序等方面的要求。
这些要求可以通过国家或行业标准来规定，以确保三坐标测量结果的准确和可靠。
总结起来，三坐标精度标准是用来衡量三坐标测量设备测量精度、稳定性和可靠性的一套标准。
它涉及到尺寸精度、位置精度、形状精度、重复精度和分辨力等方面的要求，同时还需要考虑环境条件的影响。
通过遵守这些标准，可以确保三坐标测量结果的准确和可靠。
三坐标验收标准
三坐标验收标准随着现代科技的不断发展和应用，三维坐标检测技术在工业生产、建筑工程、航空航天等领域中得到了广泛应用，成为保障产品质量和工程安全的重要手段。
三坐标验收标准作为评价和检验三维坐标检测技术性能的重要依据，对于保证产品质量、提高工作效率具有至关重要的意义。
下面将从三坐标验收标准的内容、体系和实施过程等方面展开探讨。
一、三坐标验收标准的内容三坐标验收标准主要包括几个方面的内容。
首先是对三维坐标检测机的性能参数和技术指标进行详细说明，包括测量精度、重复定位精度、测量范围、工作速度等。
其次是对三维坐标检测机的结构和工作原理进行介绍，以便用户对其工作机理有更深入的了解。
另外，三坐标验收标准还要求对三维坐标检测机的操作方法和注意事项进行详细描述，以确保用户正确操作设备，提高测量的准确性和可靠性。
二、三坐标验收标准的体系三坐标验收标准是一个完整的体系，包括设备标准、测试方法、验收准则等多个方面。
设备标准主要指导生产厂家设计和制造三维坐标检测机，确保设备符合国家标准和行业标准的要求；测试方法则是指导用户如何进行设备的性能测试和校准，以保证设备正常工作；验收准则则是用来评价设备性能是否达到要求，并作出验收结论。
三坐标验收标准的体系性和完整性，是保证设备性能和质量的重要保障。
三、三坐标验收标准的实施过程三坐标验收标准的实施过程一般包括以下几个步骤：首先是确定验收标准和验收内容，明确验收的范围和要求；其次是组织验收人员和设备，确保验收过程的公正性和客观性；然后是进行验收测试和数据采集，对设备的性能和精度进行评价；最后是制定验收报告和结论，给出设备的验收结果和建议。
实施三坐标验收标准的过程需要严格按照标准规范进行，以确保验收结果的科学性和有效性。
四、三坐标验收标准的意义和作用三坐标验收标准作为评价和检验三维坐标检测技术性能的重要依据，具有以下几点意义和作用：首先是为使用者提供了一个标准的检验方法和流程，可以准确评估设备的性能和精度；其次是为生产厂家提供了一个参考标准，指导生产设备的设计和制造，提高产品质量和竞争力；另外，三坐标验收标准还可以作为技术交流和合作的基础，促进行业的发展和进步。
三坐标测量中的误差分析
三坐标测量中的误差分析作者：方强来源：《现代经济信息》 2018年第3期三坐标测量中的误差分析方强航空工业光电所摘要：在当前测量工作过程中，三坐标测量属于常见的一种测量方法，也是一种比较理想的测量方法。
在三坐标测量过程中，为能够使其测量结果准确性及测量效率得到更好保证，十分重要的一点就是应当控制其误差，也避免误差影响其准确率。
本文就三坐标测量中的误差进行简单分析，从而为更好进行三坐标测量提供理论基础及理论支持。
关键词：三坐标测量；误差；分析中图分类号：TH721文献识别码：A文章编号：1001-828X(2018)004-0-01随着现代加工业的不断发展，在测量工作中对于测量质量及效率也有着越来越高的要求，各种现代化测量方法也得到广泛应用，而三坐标测量就是其中比较重要的一种。
在三坐标测量工作中，很多因素均会影响其测量的准确性，而测量中的误差就是重要影响因素。
所以，在实际测量过程中，应当对测量中的误差积极分析，以便能够选择更好的方法及对策，从而使测量准确性得以有效提升。
一、坐标系因素引起测量误差分析1.坐标系构建相关元素均应具备充分稳定性在构建坐标系过程中，需要运用一个平面。
在实际测量过程中虽然能够提高该面加工精度，然而其面积范围比较小，若测量对象与坐标中距离相对比较远，或者测量范围面积比较大的情况下，在坐标系中存在的很小差异均会造成测量对象数据有很大程度波动，从而测量所得到数据也就缺乏说服力度。
因此，在建立零件坐标系过程中，应当尽可能多地实行取点，并且应当尽量扩大取点尺寸范围。
2.坐标系的相关特征元素应具备充足代表性在建立基准面过程中，测量点应当避免选择毛刺、粗糙及磕碰位置。
并且所选择位置点尽量不要为测量面边角，在取点时应当尽可能多地选择点位置。
在构建基准坐标系过程，若存在圆孔情况，应当从多个方面考虑测量结果相关影响因素。
比如孔的圆度、圆柱度以及垂直度等相关因素。
在选择测量点时，应尽可能将毛刺、粗糙面及磕碰位置避开。
【三坐标技术支持】三坐标检测
【三坐标技术支持】三坐标检测三坐标检测就是运用三坐标测量机对工件进行形位公差的检验和测量。
判断该工件的误差是不是在公差范围之内。
也叫三坐标测量。
随着现代汽车工业和航空航天事业以及机械加工业的突飞猛进。
三坐标检测已经成为常规的检测手段。
三坐标测量机也早已不是奢侈品了。
特别是一些外资和垮国企业，强调第三方认证。
所有出厂产品必须提供有检测资格方的检测报告。
所以三坐标检测对于加工制造业越来越重要。
三坐标检测有时也运用到逆向工程设计。
就是对一个物体的空间几何形状以及三维数据进行采集和测绘。
提供点数据。
再用软件进行三维模型构建的过程。
三坐标测量机的发展历经半个多世纪。
它的出现是工业化发展的历史必然。
一方面是由于自动机床、数控机床等高效率加工的发展以及越来越多复杂形状零件加工需要有快速可靠的测量设备与之配套；另一方面是由于电子技术、计算机技术、数控技术以及精密加工技术的发展为其提供了技术基础。
坐标测量机的出现使得测量仪器从手动方式向现代化自动测量的转变成为可能。
与传统测量仪器是将被测量和机械基准进行比较测量不同的是，坐标测量机的测量实际上是基于空间点坐标的采集和计算。
虽然现代的测量机比早期的功能要高级很多，但基本原理是相同的，即建一个刚性的结构，此结构有三个互相垂直的轴，每个轴向安装光栅尺，并分别定义为X、Y、Z轴。
为了让每个轴能够移动，每个轴向装有空气轴承或机械轴承。
在垂直轴上的探测系统记录测量点任一时刻的位置。
探测系统一般是由测头和接触式探针构成，探针与被测工件的表面轻微接触，获得测量点的坐标。
在测量过程中，坐标测量机将工件的各种几何元素的测量转化为这些几何元素上点的坐标位置，再由软件根据相应几何形状的数学模型计算出这些几何元素的尺寸、形状、相对位置等参数。
坐标测量机作为一种精密、高效的空间长度测量仪器，它能实现许多传统测量器具所不能完成的测量工作，其效率比传统的测量器具高出十几倍甚至几十倍。
而且坐标测量机很容易与CAD连接，把测量结果实时反馈给设计及生产部门，借以改进产品设计或生产流程。
三坐标测量公差方法与实例
公差公差操作区包括：距离、角度、倾斜度、垂直度、平行度、位置度、圆柱度、坐标公差、同心度/同轴度、圆跳动、全跳动、圆度、锥角、直径公差、半径公差、平面度、直线度、点轮廓、线轮廓、曲面轮廓、对称度、宽度。
元素名：拖放“被测元素”；参考元素名称：拖放“参考元素”。
公差-距离公差公差名：长度是1-64个字符.合法字符有字母(A-Z, a-z),数字(0-9),破折线‘—’,句号‘.’,和下划线‘_’元素名：可以拖放的元素类型为点，边界点，直线，面，圆，圆柱，球，圆弧，椭圆，曲线，曲面，键槽计算方式：有平均，最大，最小三种计算方式。
距离方式：点到点，X轴，Y轴，Z轴理论距离：当勾选使用计算的理论距离的时候，软件自动计算理论距离中的数值，如果不勾选，用户可以自己输入理论距离。
ISO公差：可选择的情况有无、较好、中等、较差、很差，选择相应的等级，会自动在上下公差中写入对应的数值。
上下公差：根据图纸要求填写定义类型：名义/界限，选择“名义”时，理论距离参与计算。
选择“界限”时，理论距离不参与计算。
“偏差”显示的是两点之间的实际距离。
使用计算的理论距离：当没有选中“使用计算的理论距离”选项时，理论距离一栏自动变成可编辑窗口，用户可以输入工程图纸上设计给定的尺寸并参与公差的计算。
实际：实际距离偏差：反应超差情况；如果实际距离和理论距离的差值在公差范围内，则显示In Tol，如果超差则显示超出公差范围的具体数值。
定义公差：可以在公差数据区定义一个公差标签接受：计算元素的距离公差，并记录到公差数据区示例：上图为计算两个圆心的距离公差的图纸标注，理论距离是101，上公差+0.1，下公差-0.1，在软件中评价如下：公差-角度公差公差名：长度是1-64个字符.合法字符有字母(A-Z, a-z),数字(0-9),破折线‘—’,句号‘.’,和下划线‘_’，元素名：可以拖放的元素类型为直线，面，圆，圆柱，圆弧，圆锥，椭圆，键槽理论角度：当勾选“使用计算的理论角度”的时候，软件自动计算2个元素的理论角度，如果不勾选，用户可以自己输入理论角度。
三坐标测量评定报告
三坐标测量评定报告1. 引言三坐标测量是一种常用的精密测量方法，广泛应用于工业制造和科学研究领域。
本文将介绍三坐标测量的基本原理、测量步骤以及评定报告的编写要点，以帮助读者更好地理解和应用三坐标测量技术。
2. 三坐标测量原理三坐标测量是通过测量物体在三个坐标轴上的坐标数值，来确定物体的形状和位置信息。
三坐标测量通常通过使用三个测量探头在不同方向上进行测量，然后将得到的坐标数据进行处理和分析。
3. 三坐标测量步骤步骤一：准备工作在进行三坐标测量之前，需要对测量设备进行校准和准备工作。
确保测量设备的稳定性和准确性，以及测量环境的适宜性。
步骤二：确定测量对象根据实际需求，确定需要测量的对象。
通常，三坐标测量适用于形状复杂或精度要求较高的物体。
步骤三：测量操作使用三坐标测量仪器，将测量探头分别放置在需要测量的位置上，进行测量操作。
根据测量设备的不同，可以选择手动操作或自动测量。
步骤四：数据处理和分析将测量得到的坐标数据导入计算机软件，进行数据处理和分析。
常见的数据处理方法包括拟合、比较和统计分析等。
步骤五：结果评定报告根据数据处理和分析的结果，编写三坐标测量评定报告。
评定报告应包括测量目的、测量方法、测量结果和结论等内容。
4. 评定报告编写要点编写三坐标测量评定报告时，需要注意以下要点：•清晰明确地描述测量目的和测量对象；•准确记录测量步骤和测量数据；•使用图表、表格等方式直观展示测量结果；•对测量结果进行客观分析和评价；•提供合理的结论和建议。
5. 总结三坐标测量是一种重要的精密测量方法，可以有效地评定物体的形状和位置信息。
通过正确的测量步骤和数据处理，可以得到准确可靠的测量结果。
编写评定报告时，需要注意清晰明确地描述测量目的和对象，并提供客观准确的测量结果和结论。
希望本文对读者理解和应用三坐标测量技术有所帮助。
如果有任何问题或疑惑，请随时向我们咨询。
