VCD机检修实例集萃(五)
VCD机检修实例集萃(四)
云南大理 赵光生
［例４］一台三星ＤＶＣ－６５０型ＶＣＤ机能读出曲目和总时间，顺序播放只能播放两分钟左右，然后可听到光头发出“嗒嗒”声，随后回到初始状态。
打开机盖，把激光头组件向外拨出，通电，激光头组件顺利向内滑动。既然激光头组件能来回滑动，又能读出曲目、时间，能播放２分钟的图像，说明ＲＦ预放／伺服信号处理、数字信号处理和伺服驱动电路都工作正常，故障只能出现在与激光头组件运动有关联的地方。与之相关的除了进给电机、传动齿轮、滑杆外，就是激光头组件和１６脚单排扁平排线及插口。拔下排线测量，各端对应相通，检查相应插口无接触不良。换一个好的激光头组件后试机，故障依旧，有时还读不出曲目，显示００Ｍ００。反复分析后仍然认为故障可能是排线接触不良或断裂。遂重新拔下排线，压平后测量，终于测出有３根断线，判定故障原因即在此排线。
广西 张庆玉
［例５］一台金王数码ＶＣＤ－Ｔ８９９机开机后，液晶显示屏背光灯点亮，但无任何笔划显示，也无该机厂标画面，功能操作全部失灵。
打开机盖，通电观察，在按下电源开关的同时，激光头聚焦线圈向上弹一下，之后径向电机无初始动作。人为推出碟仓，在反复按电源开关时，有时碟仓能进入，有时则不动；有时主轴电机转几圈；有时激光头发出激光且一直点亮，始终无法读碟。根据故障现象结合以往维修经验，分析故障极有可能出在解压缩信号处理电路。该机解压与伺服合为一体，解压芯片为ＥＳ３２１０Ｆ，故重点查Ｕ４（ＥＳ３２１０Ｆ）工作状况。经查其{31}脚＋３．３Ｖ电压，其表针在１．０Ｖ～１．６Ｖ之间摆动，极不稳定，分析问题就在Ｕ４本身或＋３．３Ｖ形成电路。本着先简后繁的原则，先查３．３Ｖ形成电路，见简图２。测Ｑ９三极电压，ｅ极１．０Ｖ～１．６Ｖ波动，ｂ极３．７Ｖ，ｃ极４．９Ｖ，查Ｃ４、Ｃ６正常，Ｑ９亦无异常，试换Ｑ９后，故障排除。
万利达VCD维修资料
VCP-318故障现象：遥控灵敏度低，有时无效检修：遥控试机正常，用示波器检测显示数据信号DATA、时钟信号CLK、选通信号CS，发现DATA 数据信号波形幅度很小，已不到2V。
且该电压并不稳定，挑开解码板上C74 贴片电容后测量DATA 数据信号，已回升到正常4V 左右，试机面板所有按键操作正常，故障排除。
DVP-330故障现象：荧光屏无显示，机芯不复位，无“读碟”字符显示检修：首先测量机芯供电+5V、+12V 正常，然后用示波器检测AL5705 时钟电路33.8688M 晶振，显示无33.8688M 时钟振荡信号，已失效。
.更换同型号晶振后试机，读碟正常，故障排除。
说明：开机时电视画面上无显示“读碟”二字，或者显示“读碟”很慢，则故障点主要在伺服电路部分。
DVD-900R故障现象：无图、主轴电机飞转、荧光屏也无显示检修：把解码芯片重新拖焊一遍后通电试机，机器已能正常开机读碟，但持续播放几分钟后图像呈现花屏闪烁，随后死机。
重新开机工作几分钟后又同样死机，用ES4408 代换ES4118 后，故障还是依旧。
因此怀疑动态存储器不良，用一同型号存储器（16M）更换。
长时间试机不再死机，故障排除。
说明：采用ES4118/ES4108/ES4408/ES4318 方案的DVD 播放一段时间后出现图异、图闪或死机大部分是解码芯片老化，更换即可（注意：ES4108/ES4118 必须加散热片）。
916V故障现象：液晶屏显示白光栅、无图，读片正常检修：视频信号输入到监视器其图像正常，因此怀疑故障在TFT 驱动板上，将其驱动板拆开，测量芯片时钟、工作电压等信号时，发现+5V 供电很低，检测电感L2 端电压为3.6V 左右，已开路，更换电感L2 后通电试机液晶屏显示正常，故障排除。
DVP-390故障现象：读VCD 碟正常、DVD 碟纠错很差、有时不读检修：该机为新机，故怀疑元器件损坏的可能性很小，首先用放大镜仔细观察主板RF 处理电路及DSP 电路外围阻容元件，发现贴片电容C33 一端为虚焊，且该焊盘上没有上锡，经补焊后试机读碟恢复正常。
VCD机检修实例集萃(五)
江苏 周如基
分析此故障的原因有传动卡死、传动带松弛、驱动电路虚焊或电机不良等几种可能。经检查上述各部位未发现明显问题。
根据经验，近年生产的二合一板的ＶＣＤ机经常出现出盒失灵的现象，且原因多因电机不良造成，该机属此类机型。于是拆下加载电机，用万用表Ｒ×１挡检测并用手指反复捏住与松开电机转轴试验，发现电机转轴停在某一角度时不能自行起动旋转，即电机有死点，估计为电刷脏污引起。
经检查，原因是限流电阻Ｒ３３６（１０Ω）开路，更换后，故障排除。
［例６］一台先科Ｐ６３８Ｋ型机出入盒正常，但激光头无任何动作，放入碟片不转，屏显ＮＯ ＤＩＳＣ。
凡采用飞利浦机心的ＶＣＤ机，其主板采用＋５Ｖ和＋１２Ｖ（或９Ｖ）两组电源供电，其中＋１２Ｖ（或９Ｖ）供主板驱动电路（出入盒驱动电路与ＣＰＵ、伺服电路共用＋５Ｖ），如果无＋１２Ｖ（或９Ｖ），驱动电路则不能工作，引起激光头无动作。
河北 董懂
［例８］一台步步高ＶＣＤ－８２８型影碟机，故障为有时不能出盒，但显示屏有ＯＰＥＮ显示；当用起子拨动出仓齿轮时故障马上消失，但使用几天后又会出现不能出盒的故障现象。
实测本机电源板ＪＰ１０４插座＋１２Ｖ端确无电压，经查为限流电阻Ｒ１０６（１Ω）开路。更换该电阻后，故障排除。
广西 陈功任
［例７］一台新天利ＴＬ２０００ＥＩ型ＶＣＤ机不能播放碟片。
打开机盖，通电观察，有红色激光射出，但没有聚焦动作，试用手移动光头，光头不能复位；放入碟片，主轴不转，几秒后屏显无碟。
该机主轴、聚焦、循迹、进给伺服均由ＩＣ３ ＢＡ６３９２ＦＰ驱动完成。参照１９９９年《电子报》合订本上册３６６页相关资料，测ＩＣ３ ＢＡ６３９２ＦＰ四组伺服控制输入端电压，有２．５Ｖ至３．８Ｖ变化电平，但四组驱动输出都无变化电平，测ＩＣ３{21}、{22}脚电源８．３Ｖ正常，测ＩＣ３{7}脚电压为０．３Ｖ（正常为３．８Ｖ）。观察，ＩＣ３{7}脚连接贴片电容Ｃ１９３、电阻Ｒ２３４至地。测Ｃ１９３两端电阻值为３４Ω，显然不正常，焊下再测证明确已漏电损坏。因不知Ｃ１９３容量为多少，先用灯泡烘烤减小漏电程度，再用数字万用表测得Ｃ１９３容量为１００ｎＦ，用１０４瓷片电容代替后故障排除。
厦新VCD机常见故障检修
厦新VCD机常见故障检修厦新VCD机常见故障检修例1]777型机播放时图像正常，伴音音小，演唱卡拉OK时话筒无声。
该机播放时图像正常、有伴音，只是声音较小，说明解压主芯片CL680正常、伺服正常。
分析故障应在CL680之后的D/A转换或模拟音频信号处理电路。
打开机盖直接用扩音机输入插头分别与JN03插头7、9AUDIOR、AUDIOL解码板输出的音频信号连接，结果声音一样，说明故障在模拟信号放大部分。
拆下电源板，首先测模拟音频放大、话筒放大集成电路NE5532、4558的4、8脚电压，发现正负工作电压为0V；测＋14V、－14V电压调整管QP31、QP32输入端电压为0V，顺线查出RP31、RP32保险电阻开路，分别用10Ω、47Ω1/2W保险电阻代换后故障排除。
局部电路见图1。
[例2]777型机播放时图像正常，伴音无输出。
用以上方法试音、检查，发现无－14V电压，查QP32发射极和基极有正常的电压，检测QP32电压调整管，发现异常，拆下QP32(D1862)，检查发现QP32的B、C极开路，更换QP32后故障排除。
[例3]768型机开机后无蓝屏，荧光屏不亮，光头自动移动到外沿并发出响声。
开机后电视机无蓝屏、荧光屏不亮，估计故障范围为：电源电压不正常；主板CPU不复位；无振荡时钟信号；CPU GMS97C52或解压块CL680损坏。
打开机盖检查，发现响声原因是光头移到外沿后进给电机仍一直不停地转，导致传动打滑发声。
首先用万用表测电源独立板JPP9的＋5V、＋9V、＋3.3V电压，发现＋5V电压为3.1V左右，＋3.3V供解压板用的电压偏低到2.1V左右，用手触摸各集成电路未发现有烫热现象，试拔下JPP9插座，断开负载，再测＋5V电压仍然偏低，说明不是负载过重引起，故障应在电源板上。
＋5V、＋3.3V电源电路见图2，＋5V、＋3.3V输出为同一组电源提供，测DP01整流输出即QP01(2SB1274)的E极电压正常，C极电压偏低，仔细检查QP01、QP02以及滤波电容、分压电阻无异常，怀疑CP08贴片电容不良，试拆下开机，＋5V、＋3.3V电压恢复正常，将各接插头连接好后试机，一切正常，用一标号104的瓷片电容补焊在CP08位置后，修理结束。
VCD影碟机不读盘故障检修

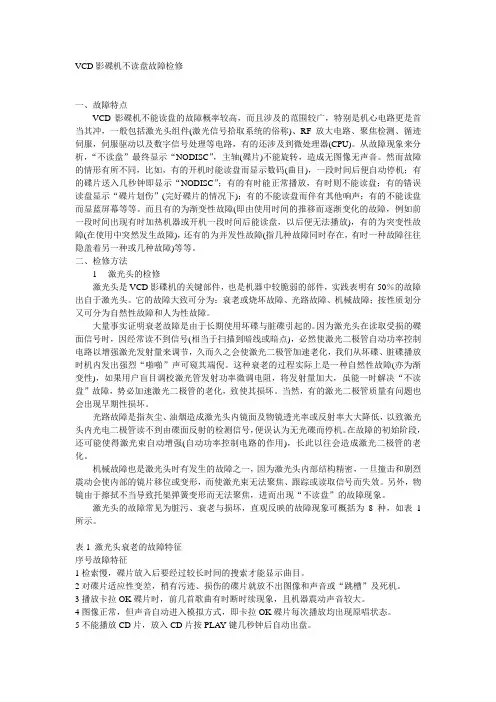

VCD影碟机不读盘故障检修一、故障特点VCD影碟机不能读盘的故障概率较高，而且涉及的范围较广，特别是机心电路更是首当其冲，一般包括激光头组件(激光信号拾取系统的俗称)、RF放大电路、聚焦检测、循迹伺服，伺服驱动以及数字信号处理等电路，有的还涉及到微处理器(CPU)。
从故障现象来分析，“不读盘”最终显示“NODISC”，主轴(碟片)不能旋转，造成无图像无声音。
然而故障的情形有所不同，比如，有的开机时能读盘而显示数码(曲目)，一段时间后便自动停机；有的碟片送入几秒钟即显示“NODISC”；有的有时能正常播放，有时则不能读盘；有的错误读盘显示“碟片划伤”(完好碟片的情况下)；有的不能读盘而伴有其他响声；有的不能读盘而显蓝屏幕等等。
而且有的为渐变性故障(即由使用时间的推移而逐渐变化的故障，例如前一段时间出现有时加热机器或开机一段时间后能读盘，以后便无法播放)，有的为突变性故障(在使用中突然发生故障)，还有的为并发性故障(指几种故障同时存在，有时一种故障往往隐盖着另一种或几种故障)等等。
二、检修方法1激光头是VCD影碟机的关键部件，也是机器中较脆弱的部件，实践表明有50％的故障出自于激光头。
它的故障大致可分为：衰老或烧坏故障、光路故障、机械故障；按性质划分又可分为自然性故障和人为性故障。
大量事实证明衰老故障是由于长期使用坏碟与脏碟引起的。
因为激光头在读取受损的碟面信号时，因经常读不到信号(相当于扫描到暗线或暗点)，必然使激光二极管自动功率控制电路以增强激光发射量来调节，久而久之会使激光二极管加速老化，我们从坏碟、脏碟播放时机内发出强烈“啪啪”声可窥其端倪。
这种衰老的过程实际上是一种自然性故障(亦为渐变性)，如果用户盲目调校激光管发射功率微调电阻，将发射量加大，虽能一时解决“不读盘”故障，势必加速激光二极管的老化，致使其损坏。
当然，有的激光二极管质量有问题也会出现早期性损坏。
光路故障是指灰尘、油烟造成激光头内镜面及物镜透光率或反射率大大降低，以致激光头内光电二极管读不到由碟面反射的检测信号，便误认为无光碟而停机。
金正VCD机检修

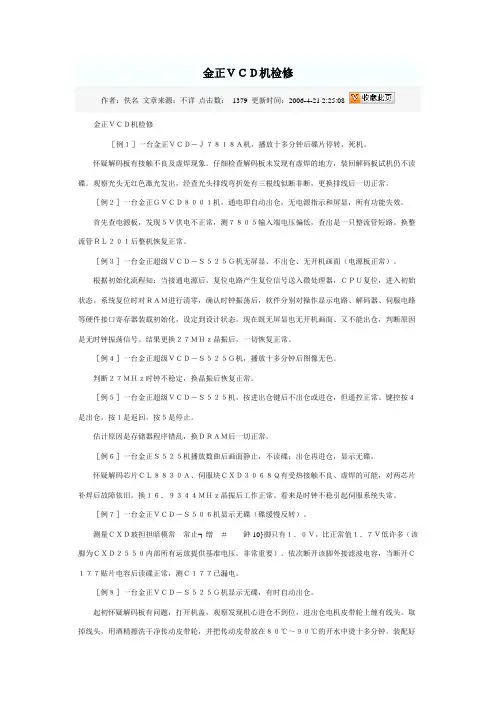

金正ＶＣＤ机检修作者：佚名 文章来源：不详点击数：1379更新时间：2006-4-21 2:25:08 金正ＶＣＤ机检修［例１］一台金正ＶＣＤ－Ｊ７８１８Ａ机，播放十多分钟后碟片停转，死机。
怀疑解码板有接触不良及虚焊现象。
仔细检查解码板未发现有虚焊的地方，装回解码板试机仍不读碟。
观察光头无红色激光发出，经查光头排线弯折处有三根线似断非断，更换排线后一切正常。
［例２］一台金正ＧＶＣＤ８００１机，通电即自动出仓，无电源指示和屏显，所有功能失效。
首先查电源板，发现５Ｖ供电不正常，测７８０５输入端电压偏低，查出是一只整流管短路。
换整流管ＲＬ２０１后整机恢复正常。
［例３］一台金正超级ＶＣＤ－Ｓ５２５Ｇ机无屏显、不出仓、无开机画面（电源板正常）。
根据初始化流程知：当接通电源后，复位电路产生复位信号送入微处理器，ＣＰＵ复位，进入初始状态。
系统复位时对ＲＡＭ进行清零，确认时钟振荡后，软件分别对操作显示电路、解码器、伺服电路等硬件接口寄存器装载初始化，设定到设计状态。
现在既无屏显也无开机画面、又不能出仓，判断原因是无时钟振荡信号。
结果更换２７ＭＨｚ晶振后，一切恢复正常。
［例４］一台金正超级ＶＣＤ－Ｓ５２５Ｇ机，播放十多分钟后图像无色。
判断２７ＭＨｚ时钟不稳定，换晶振后恢复正常。
［例５］一台金正超级ＶＣＤ－Ｓ５２５机，按进出仓键后不出仓或进仓，但遥控正常。
键控按４是出仓，按１是返回，按５是停止。
估计原因是存储器程序错乱，换ＤＲＡＭ后一切正常。
［例６］一台金正Ｓ５２５机播放数曲后画面静止，不读碟；出仓再进仓，显示无碟。
怀疑解码芯片ＣＬ８８３０Ａ、伺服块ＣＸＤ３０６８Ｑ有受热接触不良、虚焊的可能，对两芯片补焊后故障依旧。
换１６．９３４４ＭＨｚ晶振后工作正常。
看来是时钟不稳引起伺服系统失常。
［例７］一台金正ＶＣＤ－Ｓ５０６机显示无碟（碟缓慢反转）。
测量ＣＸＤ玻担担暗模常 常止┑缯 ＃ 鈡10}脚只有１．０Ｖ，比正常值１．７Ｖ低许多（该脚为ＣＸＤ２５５０内部所有运放提供基准电压，非常重要）。
第3章 VCD、DVD机机芯部分的故障检修实例
光盘旋转驱动机构： 光盘旋转驱动机构：
光盘夹持器
主轴电机
法兰盘 加载电机
8
索尼CDM14型机芯的光盘旋转机构： 型机芯的光盘旋转机构： 索尼 型机芯的光盘旋转机构 垫圈 进给电机 齿条 锁紧片
上旋转片
弹簧 齿轮
轴 旋转盘 激光头
9
激光头驱动进给机构： 激光头驱动进给机构：
进给电机
传动机构
飞利浦L1210/41机芯的激光头驱动进给机构 飞利浦L1210/41机芯的激光头驱动进给机构 L1210/41 10
VCD/DVD机机芯部分的结构特点 VCD/DVD机机芯部分的结构特点
VCD/DVD机机芯部分的故障检修实例 VCD/DVD机机芯部分的故障检修实例
1
VCD/DVD机机芯部分的结构特点 VCD/DVD机机芯部分的结构特点
2
VCD机机芯的实物图： 机机芯的实物图： 机机芯的实物图
光盘旋转驱动机 构的驱动电机 激光头组件
M
光盘检测
14
机芯支架 升推杆 单碟机机芯的基本结构： 单碟机机芯的基本结构： 进给电机
加载电机 主轴电机
进给电机
托盘 皮带轮 激光头 加载 电机
激光头组件
降推板 检测板 飞利浦CDM12机芯的实物图 CDM12机芯的结构图 飞利浦CDM12机芯的结构图 CDM12机芯的实物图 旋转盘 15
三碟连放式机芯的基本结构： 三碟连放式机芯良好
连接不良
驱动齿轮组和传动皮带的检查 激光头连接电缆的检查 主轴电机法兰盘的清洁 驱动齿轮组和传动皮带的检查 26
本章结束 谢谢使用
27
激光头组件及机架： 激光头组件及机架：
飞利浦VAM1201全息激光头组件 飞利浦VAM1201全息激光头组件 VAM1201 11
VCD DVD维修实例
长时间读碟，最终显示“无碟”拿金正早期产品J7001机器来说：显示“无碟”，应该是激光头老化，换一新机芯，不幸故障依旧，难道又是新机芯本身不良？往事不堪回首！再换一个，依旧如故，确认故障不在机芯，考虑到解码板造成该故障少有先例，检查主板，仔细观看发现SAA7372引脚似乎有虚焊，拿烙铁将SAA7372四周拖焊一遍，再用洗板水清洗干净，通电OK。
碟不转该机采用CD7-II主板，根据开机流程（1、系统复位；2、仓门检测；3、径向回位；4、点亮激光；5、自动聚焦循迹；6、聚焦OK；7、主轴转动；8、读取TOC），从开机画的正常可以判断系统复位没有问题，可以放入碟片，自然第2步也没问题，再检查发现下面的流程都无法实现，遂怀疑SAA7327，先查其外围，电源、复位均无异常，此时忽然想到时钟问题，在碟机内，一般用了四个时钟，1、CD-DA系统时钟（8.4672或16.9344），用于产生BCK、LRCK。
2、视频编码时钟（27M），3、CPU工作时钟（12M），4、遥控器时钟（455E）测8.4672MHZ 晶振两端电压是0V、3.3V，正常应该是供电的一半左右，既1.65V，换掉晶体，开机播放正常。
无屏显无输出先看电源指示灯有亮，说明变压器工作正常，测量+5V电压也正常，再测CL680的供电脚为0V，正常应该是3.3V，关机测电阻为10几欧，显然是CL680内部短路，更换后正常。
经验告诉我们，在早期生产的C-cube方案的解码板，很容易出现这类故障，修起来无非是27M 晶振、降压二极管SL201、CL680以及CL680的5V供电端出问题。
VCD维修总结：（一）影响RF信号，导致“显示无碟、纠错差、读碟时间长”的元件有：1）与CXD2550基准电压相关的C68、C72、C79；2）与BA6392基准电压相关的C80、C81；3）寻迹误差滤波电容C90；4）聚焦误差滤波电容C84；5）径向误差滤波电容C89；6）不平衡矫正电路外接滤波电容C98、C99；7）锁相环外接滤波电容C92；（二）引起“飞碟、时转时不停、不转、反转”等与主轴相关故障的元件有： 1）RF信号滤波电容C94；2）不平衡矫正电路外接滤波电容C98、C99；3）时钟电路X1 16.9344M晶体、C107、C108；（三）引起“三无”故障的元件一般有：1）电源板的四端稳压芯片PQ05；2）ES3883；3）EPROM；4）ES3883视频外接补偿电容C91；。
VCD维修
VCD机维修经验五则下面介绍笔者在检修实践中总结出的5则维修VCD机的经验，适用于各种不同的机型，对修理人员特别是缺乏经验的初学者具有较高的参考价值。
1 对于绝大多数VCD机来说，如果按一下CLOSE/OPEN按键后能出盒，但出盒后随即又进盒，这通常有两个原因：一是出盒微动开关接触不好，CPU接收不到出盒到位信号；二是出盒速度过快，这时可以在进出盒电机上串一个20～40Ω电阻，减慢进出盒速度即可。
如果VCD机出现进盒后随即又出盒的故障，则可能是进出盒电机与齿轮之间的皮带松驰打滑，导致进盒时光头架不到位，这时可以换皮带或用烙铁头把传动轮烫粗糙一些以增加摩擦力；也有可能是电机本身驱动力不够或送到电机的电压不够，这时只要更换电机或沿着电机的连接线查到电路板上的限流电阻，将限流电阻换小一些或短路即可。
2 如果VCD机能正常进出盒，光头的动作也正常，但放入碟片后主轴电机不转，这时你不妨用手拨一下碟片(顺时针)，如果拨一下以后就能正常工作，说明主轴电机起动力矩不够，遇到这种情况只要更换电机即可。
3 在检修VCD机过程中，若发现晶振不起振(用频率计或示波器测)，请不要急于换晶振，应先测量一下晶振两端的电压。
一般情况下，电源电压为5V的集成块所连的晶振，在其两端或其中一端可以测到2～4V的电压，如果电压不到2V，那通常是集成块的供电有问题，如果集成块的供电电压正常，则可能是集成块本身有问题。
如果晶振两端电压正常但不起振，则通常是晶振本身问题。
4 很多型号的VCD机，特别是一些杂牌机，面板手控电路和遥控器的结构完全相同，手控电路的红外发射管就安装在面板的遥控接收头边上。
但也有很多品牌机，如新科、金格以及飞利浦机芯的VCD机，遥控和面板手控无直接联系，两者各走各的路，各自进入主板。
对于遥控和手控同电路的VCD机来说，如果面板功能失控，通常应先试试遥控是否正常，若都不正常，那故障就在遥控接收头及其以后的电路；若遥控正常，则说明故障在面板的手控电路，常见的手控电路故障为：(1)晶振坏了，不起振，这种情况最多见。
VCD影碟机不读盘故障检修
VCD影碟机不读盘故障检修一、故障特点VCD影碟机不能读盘的故障概率较高，而且涉及的范围较广，特别是机心电路更是首当其冲，一般包括激光头组件(激光信号拾取系统的俗称)、RF放大电路、聚焦检测、循迹伺服，伺服驱动以及数字信号处理等电路，有的还涉及到微处理器(CPU)。
从故障现象来分析，“不读盘”最终显示“NODISC”，主轴(碟片)不能旋转，造成无图像无声音。
然而故障的情形有所不同，比如，有的开机时能读盘而显示数码(曲目)，一段时间后便自动停机；有的碟片送入几秒钟即显示“NODISC”；有的有时能正常播放，有时则不能读盘；有的错误读盘显示“碟片划伤”(完好碟片的情况下)；有的不能读盘而伴有其他响声；有的不能读盘而显蓝屏幕等等。
而且有的为渐变性故障(即由使用时间的推移而逐渐变化的故障，例如前一段时间出现有时加热机器或开机一段时间后能读盘，以后便无法播放)，有的为突变性故障(在使用中突然发生故障)，还有的为并发性故障(指几种故障同时存在，有时一种故障往往隐盖着另一种或几种故障)等等。
二、检修方法1、激光头的检修激光头是VCD影碟机的关键部件，也是机器中较脆弱的部件，实践表明有50％的故障出自于激光头。
它的故障大致可分为：衰老或烧坏故障、光路故障、机械故障；按性质划分又可分为自然性故障和人为性故障。
大量事实证明衰老故障是由于长期使用坏碟与脏碟引起的。
因为激光头在读取受损的碟面信号时，因经常读不到信号(相当于扫描到暗线或暗点)，必然使激光二极管自动功率控制电路以增强激光发射量来调节，久而久之会使激光二极管加速老化，我们从坏碟、脏碟播放时机内发出强烈“啪啪”声可窥其端倪。
这种衰老的过程实际上是一种自然性故障(亦为渐变性)，如果用户盲目调校激光管发射功率微调电阻，将发射量加大，虽能一时解决“不读盘”故障，势必加速激光二极管的老化，致使其损坏。
当然，有的激光二极管质量有问题也会出现早期性损坏。
光路故障是指灰尘、油烟造成激光头内镜面及物镜透光率或反射率大大降低，以致激光头内光电二极管读不到由碟面反射的检测信号，便误认为无光碟而停机。
检修VCD的几种重要方法
检修VCD的几种重要方法检修VCD的几种重要方法检修VCD的几种重要方法1）三要素法查找故障线索：在大规模数字电路和CPU电路中，一般都有电源，晶震时钟，复位电压。
这三点称为数字电路的三要素，是数字集成电路正常工作的前提。
大量实践表明，三要素出现异常造成VCD故障的概率很高。
电源电压要准确，不能超过标准的5%。
复位电压在不同机型中高低电平复位之分。
SONY，SAMSUNG机心采用低电平复位，这种电路正常工作时，其复位电压为4。
8~5V。
飞利蒲机心采用高电平复位，正常工作时，复位电压为0V。
复位电压还有时序性，在SONY机心中，通电开机后，复位端电压上升到5V的时间应该比+5V电源延迟1毫秒以上，否则造成复位不能完成，使VCD通电后显示混乱，机心初始动作异常，VCD不能正常工作。
为了区分故障是否因为复位电路造成，可以采取人为复位法。
具体方法在开机通电后，在复位脚到地间用一只50UF电容碰一下（低电平复位者），对于高电平复位的，则开机开机后用50UF电容把复位脚对+5V碰一下，看能否复位。
对晶震的检查最好用示波器，或频率计，也可直接代换晶震及负载电容（一般20PF）。
2）加温法与降温法：电路中的一些小电容。
如瓷片电容，电解电容，在未完全损坏前，其参数要降低，导致一些软故障。
可以一边观察现象，一边用电烙体对怀疑元件加热，当加热到摸一元件时故障消失，则被加热元件就是坏的。
降温法适用于对功率元件，集成电路，稳压块的检查。
开机温升后，故障开始出现，这时用酒精棉球对元件降温，查出故障部位。
3）放大镜找虚焊法：一些功率元件在工作时温升高，焊锡发生膨胀，久了会引起焊锡脱焊，脱圈，有裂纹。
用放大镜仔细查找，会有结果。
4）代换法：怀疑激光头故障时，首先代用一下，简单可行。
5）测试法：以上方法都不行时，就只好测试集成块的各脚电压，电阻，波形，与正常比较，判断故障。
6）外加电压法：当怀疑聚焦线圈，循迹线圈，主轴电机，进给电机及其驱动电路故障时，可用R*1挡测电机或线圈两端电阻，同时看物镜或线圈是否有相应的动作，以判断其好坏。
VCD影碟机不读盘故障检修
VCD影碟机不读盘故障检修一、故障特点VCD影碟机不能读盘的故障概率较高，而且涉及的范围较广，特别是机心电路更是首当其冲，一般包括激光头组件(激光信号拾取系统的俗称)、RF放大电路、聚焦检测、循迹伺服，伺服驱动以及数字信号处理等电路，有的还涉及到微处理器(CPU)。
从故障现象来分析，“不读盘”最终显示“NODISC”，主轴(碟片)不能旋转，造成无图像无声音。
然而故障的情形有所不同，比如，有的开机时能读盘而显示数码(曲目)，一段时间后便自动停机；有的碟片送入几秒钟即显示“NODISC”；有的有时能正常播放，有时则不能读盘；有的错误读盘显示“碟片划伤”(完好碟片的情况下)；有的不能读盘而伴有其他响声；有的不能读盘而显蓝屏幕等等。
而且有的为渐变性故障(即由使用时间的推移而逐渐变化的故障，例如前一段时间出现有时加热机器或开机一段时间后能读盘，以后便无法播放)，有的为突变性故障(在使用中突然发生故障)，还有的为并发性故障(指几种故障同时存在，有时一种故障往往隐盖着另一种或几种故障)等等。
二、检修方法1、激光头的检修激光头是VCD影碟机的关键部件，也是机器中较脆弱的部件，实践表明有50％的故障出自于激光头。
它的故障大致可分为：衰老或烧坏故障、光路故障、机械故障；按性质划分又可分为自然性故障和人为性故障。
大量事实证明衰老故障是由于长期使用坏碟与脏碟引起的。
因为激光头在读取受损的碟面信号时，因经常读不到信号(相当于扫描到暗线或暗点)，必然使激光二极管自动功率控制电路以增强激光发射量来调节，久而久之会使激光二极管加速老化，我们从坏碟、脏碟播放时机内发出强烈“啪啪”声可窥其端倪。
这种衰老的过程实际上是一种自然性故障(亦为渐变性)，如果用户盲目调校激光管发射功率微调电阻，将发射量加大，虽能一时解决“不读盘”故障，势必加速激光二极管的老化，致使其损坏。
当然，有的激光二极管质量有问题也会出现早期性损坏。
光路故障是指灰尘、油烟造成激光头内镜面及物镜透光率或反射率大大降低，以致激光头内光电二极管读不到由碟面反射的检测信号，便误认为无光碟而停机。
VCD影碟机整机电路原理与维修
VCD影碟机整机电路原理与维修一、VCD影碟机整机电路原理1.电源模块2.解码模块VCD影碟机的解码模块是其核心部分，主要负责解码VCD光盘上的视频信号。
解码模块通常包括解读光盘数据、解码视频信号、输出到显示屏等功能。
常见的解码问题包括解码芯片损坏、解码电路连接线断开、解码信号干扰等。
3.视频信号处理模块VCD影碟机的视频信号处理模块主要负责处理解码后的视频信号，包括色彩、锐度、对比度等参数的调整。
视频信号处理模块通常包括视频放大、视频滤波、视频调节等电路。
常见的视频信号问题包括视频线路接触不良、视频处理芯片损坏、视频信号干扰等。
4.音频信号处理模块VCD影碟机的音频信号处理模块主要负责处理解码后的音频信号，包括声音的调节、平衡、音质的优化等。
音频信号处理模块通常包括音频放大、音频滤波、音频调节等电路。
常见的音频信号问题包括音频线路接触不良、音频处理芯片损坏、音频信号干扰等。
5.控制模块二、VCD影碟机常见故障及维修方法1.无法打开电源如果VCD影碟机无法打开电源，可能是由于电源开关故障、电源线路短路等原因造成。
检查电源开关是否正常，排除短路等问题，更换故障元件或调整电源线路可实现修复。
2.图像花屏或无图像如果VCD影碟机出现图像花屏或无图像的问题，可能是解码模块或视频信号处理模块故障引起。
检查解码模块和视频电路连接是否良好，更换损坏的解码芯片或视频处理电路可解决问题。
3.声音失真或无声音如果VCD影碟机的声音失真或无声音，可能是音频信号处理模块或音频输出电路故障引起。
检查音频处理电路和音频线路是否接触良好，更换损坏的音频处理芯片或音频放大电路可修复问题。
4.控制功能失效如果VCD影碟机的控制功能失效，可能是控制模块或按键电路故障导致。
检查控制芯片和按键电路连接是否正常，更换故障元件或调整控制电路可修复问题。
综上所述，VCD影碟机的整机电路是其正常运行的关键，需要对各个模块进行有效的维护和修理。
VCDDVD原理与维修演示文稿
凸凹坑长度：0.87μm -3.3μm； 材料折射率为1.5的材料；
播放时间：74min。
●VCD、DVD播放光盘
DVD光盘规格
光盘直径：12cm ；
光盘厚度：1.2mm ；
中孔直径：15mm； φ116mm；
记录部分：φ46mm-
旋转方向（读取面看）逆时针； 坑深0.1μm；
坑宽0.18μm； 0.7μm。
测量设备只能判断其损坏，不能 判断其正常。就连更换也是不容易的。 专职维修人员常采用更换电路板的方法。
● MPEG-1 解码部分 两款采用CL系列解压芯片的解压缩板
● MPEG-1 解码部分 两款 ES-3210 和 ES-3207 配套使用的解压缩电路板
● 控制与显示电路 两款操作显示板
