齿厚游标卡尺的使用方法
游标卡尺的读数方法和使用方法
游标卡尺的读数方法和使用方法游标卡尺是一种常见的测量工具，用于测量物体的细小尺寸。
它通过移动游标和主尺尺刻上的刻度来测量物体的长度，能够达到毫米和亚毫米的精度。
游标卡尺的读数方法和使用方法如下：1.读数方法：游标卡尺上通常有两个游标，一个固定游标和一个可移动游标。
固定游标位于主尺上，刻度基本和主尺上的刻度一致，用于确定主尺上的整数刻度。
可移动游标则位于固定游标上方，上面有分度尺。
两个游标之间的距离可以通过游标上的刻度来测量。
-首先，将测量物放置在卡尺的测量面上。
-其次，将卡尺缓慢闭合，确保测量物与游标之间的紧贴。
- 注意游标的读数。
游标上的刻度分为长刻度和短刻度。
长刻度表示0.1mm，短刻度表示0.02mm。
-游标的读数应该包括主尺上的整数刻度和可移动游标上的刻度。
主尺上的整数刻度是固定游标最接近0刻度的刻度。
可移动游标上的刻度是与固定游标对齐的刻度。
- 长刻度上的刻度读取是整数，短刻度上的刻度读取是小数。
根据短刻度的位置，确定小数的读数，例如0.02mm、0.04mm、0.06mm等。
- 读取测量结果时，将主尺上的整数刻度和可移动游标上的刻度加在一起，得到最终的读数结果。
例如，主尺读数为10mm，游标读数为0.46mm，那么总读数为10.46mm。
2.使用方法：-使用前，确保卡尺的刻度清晰可读，并保持卡尺的整洁。
-打开卡尺，确保游标能够自由移动，并且刻度之间没有阻碍。
-在测量前，检查卡尺的零点误差。
将游标完全闭合并对齐零刻度，确认游标刻度零刻度与主尺刻度对齐。
-将测量物放置在测量面上。
可以使用手或其它合适的方式将测量物固定在测量面上，以确保其在测量过程中不会移动。
-缓慢闭合卡尺，让测量物与游标之间的间隙最小，并保持垂直于测量平面。
-读取游标卡尺的测量结果，按照上述读数方法确定最终结果。
-注意避免强力击打或弯曲卡尺，以免影响测量精度。
-使用后，应仔细清洁卡尺并放置在干燥的地方，避免受潮或受损。
总结：游标卡尺是一种简单易用，测量精度较高的测量工具。
卡尺千分尺使用说明
卡尺千分尺使用说明
图示为：齿厚游
标卡尺测量齿轮 与蜗杆
二、千分尺的使用
卡尺千分尺使用说明
千分尺的分类
分类 按用途和结构可分：外径千分尺、内径千分尺，深度千分 尺、螺纹千分尺、公法线千分尺、多测头千分尺等。
卡尺千分尺使用说明
名称：数显外径千分尺
规格：0-25mm 测量精度：0.001mm 用途：用于检验外径及厚度
下图读数为：3.06
卡尺的使用及保养
读数时,视线应与刻线相垂直。 不能用卡尺测量运动着的工件。 卡尺不要放在强磁场附近。 卡尺使用完后,应擦净放在量具盒内。
卡尺千分尺使用说明
齿厚游标卡尺的使用说明
是用来测量齿轮（或蜗杆）的弦齿厚和弦齿顶。这种游标卡尺由两互相垂 直的主尺组成，因此它就有两个游标。A的尺寸由垂直主尺上的游标调整；B的 尺寸由水平主尺上的游标调整。刻线原理和读法与一般游标卡尺相同。
精度：0.01mm
卡尺千分尺使用说明
用途：用于测量外合齿轮的公法线长度
注意：测量时不要 使公法线千分尺测 量面在其边缘05mm处与齿面接触， 因为测量面0-5mm 处允许有塌边，同 时也存在测力的影 响。如在边缘接触， 测量面变形就会较 大。应尽可能接触 在里面一些。
如何校对公法线千分尺
如：０-２５ｍｍ的千分尺，两测砧贴合后直接对零 但对测量范围大于２５ｍｍ的公法线千分尺，零
(3)测量长度时，若用量块为标准比较测量，可提高 测量的准确度。
卡尺千分尺使用说明
螺纹千分尺
螺纹千分尺的用途：主要用于测量螺纹中径
卡尺千分尺使用说明
螺纹千分尺的结构
螺纹千分尺的结构特点： 螺纹千分尺与普通的外径千分尺不同的是测砧是可调的，测砧和 活动测量杆的顶端可有一小孔，可插入各种不同规格的插头。螺纹千 分尺的插头有V形插头、圆锥形插头，如下图所示：

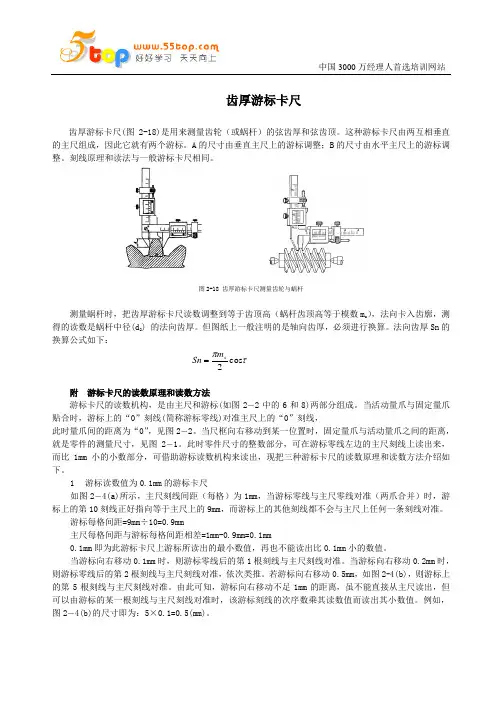

齿厚游标卡尺
齿厚游标卡尺齿厚游标卡尺(图2-18)是用来测量齿轮（或蜗杆）的弦齿厚和弦齿顶。
这种游标卡尺由两互相垂直的主尺组成，因此它就有两个游标。
A 的尺寸由垂直主尺上的游标调整；B 的尺寸由水平主尺上的游标调整。
刻线原理和读法与一般游标卡尺相同。
图2-18 齿厚游标卡尺测量齿轮与蜗杆测量蜗杆时，把齿厚游标卡尺读数调整到等于齿顶高（蜗杆齿顶高等于模数m s ），法向卡入齿廓，测得的读数是蜗杆中径(d 2) 的法向齿厚。
但图纸上一般注明的是轴向齿厚，必须进行换算。
法向齿厚Sn 的换算公式如下：附 游标卡尺的读数原理和读数方法游标卡尺的读数机构，是由主尺和游标(如图2―2中的6和8)两部分组成。
当活动量爪与固定量爪贴合时，游标上的“0”刻线(简称游标零线)对准主尺上的“0”刻线，此时量爪间的距离为“0”，见图2―2。
当尺框向右移动到某一位置时，固定量爪与活动量爪之间的距离，就是零件的测量尺寸，见图2―1。
此时零件尺寸的整数部分，可在游标零线左边的主尺刻线上读出来，而比1mm 小的小数部分，可借助游标读数机构来读出，现把三种游标卡尺的读数原理和读数方法介绍如下。
1 游标读数值为0.1mm 的游标卡尺如图2―4(a)所示，主尺刻线间距（每格）为1mm ，当游标零线与主尺零线对准（两爪合并）时，游标上的第10刻线正好指向等于主尺上的9mm ，而游标上的其他刻线都不会与主尺上任何一条刻线对准。
游标每格间距=9mm ÷10=0.9mm主尺每格间距与游标每格间距相差=1mm-0.9mm=0.1mm0.1mm 即为此游标卡尺上游标所读出的最小数值，再也不能读出比0.1mm 小的数值。
当游标向右移动0.1mm 时，则游标零线后的第1根刻线与主尺刻线对准。
当游标向右移动0.2mm 时，则游标零线后的第2根刻线与主尺刻线对准，依次类推。
若游标向右移动0.5mm ，如图2-4(b)，则游标上的第5根刻线与主尺刻线对准。
由此可知，游标向右移动不足1mm 的距离，虽不能直接从主尺读出，但可以由游标的某一根刻线与主尺刻线对准时，该游标刻线的次序数乘其读数值而读出其小数值。

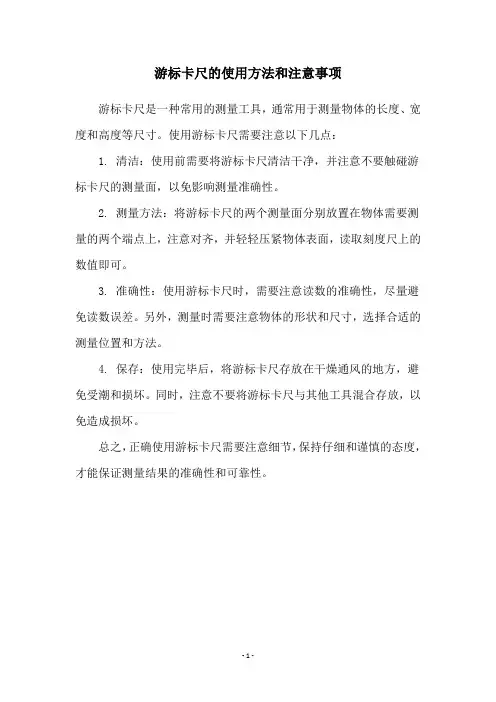

游标卡尺的使用方法和注意事项
游标卡尺的使用方法和注意事项
游标卡尺是一种常用的测量工具，通常用于测量物体的长度、宽度和高度等尺寸。
使用游标卡尺需要注意以下几点：
1. 清洁：使用前需要将游标卡尺清洁干净，并注意不要触碰游标卡尺的测量面，以免影响测量准确性。
2. 测量方法：将游标卡尺的两个测量面分别放置在物体需要测量的两个端点上，注意对齐，并轻轻压紧物体表面，读取刻度尺上的数值即可。
3. 准确性：使用游标卡尺时，需要注意读数的准确性，尽量避免读数误差。
另外，测量时需要注意物体的形状和尺寸，选择合适的测量位置和方法。
4. 保存：使用完毕后，将游标卡尺存放在干燥通风的地方，避免受潮和损坏。
同时，注意不要将游标卡尺与其他工具混合存放，以免造成损坏。
总之，正确使用游标卡尺需要注意细节，保持仔细和谨慎的态度，才能保证测量结果的准确性和可靠性。
- 1 -。
游标卡尺的使用方法
游标卡尺的使用方法游标卡尺是一种常见的测量工具，广泛应用于工业生产、制造以及技术领域。
它的主要作用是精确测量物体的长度、宽度和深度等尺寸参数。
下面将详细介绍游标卡尺的使用方法。
首先，选择一只适合的游标卡尺。
游标卡尺通常有不同的型号和尺寸，根据需要选择合适的尺寸。
在使用之前检查游标卡尺上是否存在任何损坏，如损坏的刻度、卡尺宽度不均或移动不平稳等。
确保游标卡尺完好无损，以保证测量的准确性。
接下来，将要测量的物体放置在水平的平台上。
物体应该平放，以确保测量的准确性。
使用手握游标卡尺的一端，并将另一端轻轻靠近或轻触要测量的物体。
确保游标卡尺与物体紧密接触，以避免测量误差。
然后，根据测量对象的尺寸，确定游标卡尺的刻度单位。
游标卡尺上通常有不同的刻度，如毫米、厘米、英寸等。
根据需要选择合适的刻度单位。
在使用过程中，需要注意刻度的读取，以增加测量的准确性。
接下来，将游标卡尺的刻度零点对准测量对象的一端。
确保游标卡尺的起始位置准确，以便进行后续的测量。
如果游标卡尺上有额外的刻度，可以使用这些刻度进行更精确的测量。
然后，轻轻地滑动游标卡尺的滑动尺，直到另一端与测量对象的另外一侧紧密接触。
确保滑动尺在整个过程中保持平稳移动，避免任何颤动或晃动。
最后，读取游标卡尺上的刻度值。
正确定位和读取刻度是关键步骤。
需要仔细观察游标卡尺上的刻度，尤其是毫米刻度。
如果存在小数刻度，可以使用下一毫米刻度之间的标记来确定更精确的度量值。
需要注意的是，在读取刻度时，尽量减小视觉误差。
可以通过将测量对象放置在与视线平行的位置来减小读取误差。
同时，还应注意游标卡尺和测量对象之间的光线照射情况，以避免光线干扰。
游标卡尺的使用方法基本就是以上几个步骤。
在实际应用中，还需要根据具体情况进行调整和探索，并结合实际经验来提高测量的准确性和精度。
总结起来，游标卡尺的使用方法包括选择适合的卡尺、放置物体、确定刻度单位、对准起始位置、滑动尺移动以及读取刻度值。
游标卡尺的使用方法
游标卡尺的使用方法
游标卡尺是一种常见的测量工具，主要用于测量物体的长度、宽度和深度等尺寸。
下面是游标卡尺的使用方法。
1. 选择合适的游标卡尺：游标卡尺通常有几种不同的型号和尺寸。
根据测量对象的尺寸，选择合适的卡尺。
2. 准备测量对象：将需要测量的物体放在平坦的水平表面上，确保物体稳定而不会移动。
3. 清洁卡尺：确保卡尺的刻度清晰可读，并清洁卡尺以确保测量的准确性。
4. 抓住卡尺：将卡尺的两脚平放在需要测量的物体两端，使用一只手指握住滑动螺钉，确保卡尺保持水平稳定。
5. 读取测量值：通过滑动螺钉，将卡尺的两脚移动到与被测物体接触的位置，并通过卡尺上的刻度读取测量值。
通常，游标卡尺包括主刻度和副刻度，可以通过对齐两个刻度来确定具体的测量值。
6. 记录测量结果：将测量值记录在纸上或计算机上，以备将来参考或分析。
需要注意的是，使用游标卡尺时要注意保持稳定的手部姿势，并避免因手部不稳
而导致的测量误差。
此外，在使用卡尺时还可以考虑使用放大镜等辅助工具来提高测量的准确性。
游标卡尺的读数及使用方法
游标卡尺的读数及使用方法游标卡尺是一种用来测量物体长度、宽度、直径等尺寸的工具。
它具有简单易用、测量精度高的特点，被广泛应用于工业生产、机械制造、科学研究等领域。
下面是游标卡尺的读数及使用方法的介绍。
一、游标卡尺的读数方法游标卡尺上通常有一条刻度线，它分为两部分，一部分是主刻度，代表1毫米或1厘米的长度；另一部分是副刻度，用来进一步细分读数。
1.主刻度读数读取主刻度的方法是利用两个固定刻度之间的刻度差来得出测量结果。
读数时要注意两个固定刻度之间有一个移动游标，该移动游标有很小的刻度，用来进一步细分读数。
例如，游标卡尺上的一个固定刻度标记为0，然后移动游标移到与刻度线对齐的位置，移动游标上的刻度标记为5，那么该读数为0.5毫米。
如果移动游标在刻度线的中间，则读数为0.05毫米。
2.副刻度读数副刻度是对主刻度进行细分，它通常分为10个部分，每个部分代表0.1毫米或1厘米的长度。
读取副刻度时，要注意主刻度的读数，并将副刻度的读数加在主刻度读数上。
例如，读取主刻度为1.5毫米，然后在副刻度上读取到3，那么最终的读数为1.53毫米。
二、游标卡尺的使用方法1.准备工作首先，要确保游标卡尺的刻度线清晰可见，并且游标卡尺可以自由移动。
如果刻度线模糊不清或游标卡尺无法移动，需要进行清洁和维护。
2.放置测量物体将需要测量的物体放在游标卡尺上，确保物体与游标卡尺平行且贴紧。
这样可以避免误差的产生。
3.读取测量结果根据上述所述的读数方法，准确读取游标卡尺的测量结果。
如果有需要，可以多次测量并取平均值，以提高测量的准确性。
4.注意事项使用游标卡尺时，需要注意以下几点：（1）避免直接用手触摸游标卡尺的刻度线部分，以免产生污染或损坏刻度线。
（2）使用完毕后，应将游标卡尺清洁干净，并放回存放位置，以免丢失或损坏。
（3）在进行测量时，注意避免外界因素对测量结果的影响，例如风力、振动等。
三、游标卡尺的维护保养为了保证游标卡尺的使用寿命和测量的准确性，以下是一些推荐的维护保养方法：1.定期清洁使用清洁的布擦拭游标卡尺的表面，特别是刻度线和刻度线之间的间隙。
游标卡尺的使用操作规程
游标卡尺的使用操作规程游标卡尺是一种用来测量物体长度、厚度和直径等尺寸的传统测量工具。
它通常由固定刻度盘和滑动游标构成，通过对游标的移动和固定来测量物体的尺寸。
以下是游标卡尺的使用操作规程。
一、准备工作1.清洁游标卡尺的刻度盘和游标，确保刻度清晰可读和游标的灵活性。
2.检查游标卡尺的零位，确保游标卡尺的游标在刻度盘上的零位对齐。
二、测量长度1.把游标卡尺的下颚平对放在物体夹持部分的一端，使其完整贴合到物体上。
2.缓慢地调节滑动游标，直到它与物体的另一端完全接触，并确保没有夹住物体。
3.读取游标卡尺刻度盘上游标的位置，确保读数准确。
4.记录测量结果，包括小数点后的位数和单位。
三、测量内部尺寸1.确保游标卡尺完全闭合，没有间隙。
2.把游标卡尺的下颚平对放在内部尺寸的两侧，确保没有夹住物体。
3.缓慢地调整滑动游标，直到其与内部尺寸的两侧完全接触。
4.读取游标卡尺刻度盘上游标的位置，确保读数准确。
5.记录测量结果，包括小数点后的位数和单位。
四、测量外部直径1.把游标卡尺的下颚平对放在外部直径的两侧，确保其完全接触。
2.缓慢地调整滑动游标，直到其与外部直径的两侧完全接触，确保没有夹住物体。
3.读取游标卡尺刻度盘上游标的位置，确保读数准确。
4.记录测量结果，包括小数点后的位数和单位。
五、测量厚度1.确保游标卡尺的下颚平对放在物体表面上，确保夹持牢固。
2.缓慢地调节滑动游标，直到其与物体的另一侧完全接触，确保没有夹住物体。
3.读取游标卡尺刻度盘上游标的位置，确保读数准确。
4.记录测量结果，包括小数点后的位数和单位。
六、常见问题和注意事项1.测量过程中，要注意不要过度紧缩游标卡尺，以免损坏仪器或影响测量结果。
2.使用游标卡尺时，要始终保持稳定的手握位置，避免晃动或摆动。
3.测量结果应该尽量准确，避免由于视线角度或误读刻度而造成的错误。
4.在测量之前，应检查游标卡尺的准确度和刻度精确性，并根据需要进行调整和修复。
游标卡尺的正确使用方法和读法
游标卡尺的正确使用方法和读法游标卡尺是一种用于测量长度和直径的常用工具，它可以精确测量小到0.1毫米的尺寸。
正确的使用方法和读法对于保证测量结果的准确性非常重要。
下面将介绍游标卡尺的正确使用方法和读法。
1. 游标卡尺的结构和特点。
游标卡尺由主尺、游标、深度尺和可动夹钳等部分组成。
主尺上标有毫米和厘米的刻度，游标上标有0.02毫米的刻度。
游标卡尺的特点是测量精度高，读数准确，适用于测量内外径、深度等。
2. 游标卡尺的正确使用方法。
首先，确保游标卡尺的刻度清晰可见，无损坏或变形。
然后，将游标卡尺的测头对准被测尺寸的两端，轻轻移动游标卡尺，直到游标卡尺的测头与被测尺寸的两端完全贴合。
最后，读取游标卡尺上游标所指示的数值作为测量结果。
3. 游标卡尺的读法。
游标卡尺的读法是将主尺上最靠近游标的整数毫米值作为主尺读数，再加上游标所指示的0.02毫米的刻度值。
例如，如果主尺读数为3毫米，游标所指示的刻度值为8，则测量结果为3.08毫米。
4. 注意事项。
在使用游标卡尺时，应注意以下几点，首先，测量时要保持游标卡尺垂直于被测尺寸，以确保测量结果准确；其次，避免用力过大或过小，以免损坏游标卡尺或影响测量结果；最后，使用完毕后要将游标卡尺清洁干净并存放在干燥通风的地方，以防止生锈和损坏。
5. 结语。
正确的使用方法和读法对于游标卡尺的测量结果至关重要。
只有掌握了正确的使用方法和读法，才能保证游标卡尺的测量结果准确可靠。
希望本文介绍的内容能够帮助大家更好地掌握游标卡尺的正确使用方法和读法，提高测量的准确性和可靠性。
游标卡尺的使用方法及注意事项
游标卡尺的使用方法及注意事项
以下是 7 条关于游标卡尺的使用方法及注意事项：
1. 嘿，你得先把游标卡尺拿在手里呀，就像握宝贝一样稳当！然后呢，看看卡尺的刻度是不是清晰。
比如要量一块小木板的厚度，可不能马马虎虎哟！
2. 游标卡尺测量的时候，你得让它和被测物体贴得紧紧的呀，就像好朋友拥抱一样，这样才能测准呢。
要是松松垮垮的，那可不行呀！就像考试不认真，能考高分吗？
3. 读数的时候可得仔细了，眼睛瞪大咯！要把主尺和游标上的刻度看准喽，一丝一毫都不能差。
你想想，要是看错了，那不等于白忙活啦？
4. 在使用游标卡尺前，千万别忘了检查一下它有没有损坏呀。
这就好比出门前得看看衣服有没有破洞一样重要。
要是卡尺坏了还咋测量呢？
5. 测量不同形状的物体时，你得灵活运用游标卡尺呀，不能死板教条的。
这不就跟我们做事一样嘛，要懂得随机应变呀。
比如测个圆管，你得找好角度呀！
6. 用完游标卡尺，你得好好把它收起来哟，别随便乱丢。
这就像你爱惜自己的手机一样，要好好珍惜它。
要是不小心摔坏了，多心疼呀！
7. 游标卡尺虽然是个工具，但也需要我们用心对待呀。
就像我们身边的朋友，你对他好，他才会对你好呢！所以呀，使用的时候要细心细心再细心！
我的观点结论就是：只要按照正确的方法使用游标卡尺并注意这些事项，就能让它发挥出最大的作用，为我们的测量工作提供准确的数据。
游标卡尺的正确使用方法
游标卡尺的正确使用方法
游标卡尺是一种常见的测量工具，它可以用来测量物体的长度、宽度和深度等尺寸。
正确的使用方法可以确保测量结果的准确性，
同时也可以延长游标卡尺的使用寿命。
下面将介绍游标卡尺的正确
使用方法，希望能对大家有所帮助。
首先，使用游标卡尺之前需要确保其表面和刻度清洁无尘。
在
测量之前，可以使用软布轻轻擦拭游标卡尺的刻度，以确保测量结
果的准确性。
接下来，将游标卡尺放置在需要测量的物体上，并确保游标卡
尺的刻度与物体表面平行。
在测量长度时，需要将游标卡尺的两个
刀口紧贴物体的两端，以确保测量结果的准确性。
在测量宽度和深
度时，也需要确保游标卡尺的刀口与物体表面平行，并且紧贴物体
的边缘，以确保测量结果的准确性。
在读取测量结果时，需要注意游标卡尺的刻度单位。
一般来说，游标卡尺的刻度单位包括毫米和英寸两种，需要根据实际情况选择
合适的单位进行测量。
在读取刻度时，应该将眼睛与刻度平行，并
且尽量减少视角偏差，以确保测量结果的准确性。
另外，使用游标卡尺时需要注意避免碰撞和摔落，以免损坏游
标卡尺。
在测量完毕后，应该将游标卡尺放置在干燥通风的地方，
并且避免长时间暴露在阳光下，以防止游标卡尺受潮和变形。
总之，游标卡尺是一种常见的测量工具，正确的使用方法可以
确保测量结果的准确性，延长游标卡尺的使用寿命。
希望大家在使
用游标卡尺时能够按照上述方法进行操作，以获得准确的测量结果。
齿厚游标卡尺的使用方法
齿厚游标卡尺的使用方法
齿厚游标卡尺是一种测量工具，以下是使用方法：
1. 首先，打开卡尺，将游标移至最左边，使两侧的齿合拢。
2. 接着，将卡尺放置在需要测量的物体上，确保卡尺与物体表面相切。
3. 用拇指和食指握住卡尺的两侧，使其牢固地固定在物体表面上。
4. 然后，通过移动游标，将游标与物体表面紧密贴合。
5. 观察游标上的刻度，读取测量结果。
6. 最后，将卡尺取下，并将其进行清洁和保养，以保证其精度和可靠性。
需要注意的是，在使用齿厚游标卡尺时，要注意保持卡尺的垂直性和水平性，以确保测量结果的准确性。
同时，还要注意避免卡尺与物体表面的摩擦，以免影响测量结果。
01 游标卡尺使用方法OK
游标卡尺的使用方法版本/修改状态： A/0 带表卡尺，也叫附表卡尺。
它是运用齿条传动齿轮带动指针显示数值，主尺上有大致的刻度，结合指示表读数，比游标卡尺读数更为快捷准确。
一. 使用说明：1、使用前，松开尺框上的紧固螺钉，并将尺框拉开，用布将测量面，导向面擦干净。
2、使用时，先并拢量爪检查尺身、游标零线是否对齐，然后用右手拨开游标，使工件置于量爪间，再轻轻推动游标至量爪接触到工件表面，并与两被测面贴合，紧固螺钉后轻轻移出卡尺读数。
测量外尺寸时，应先把量爪张开得比被测尺寸稍大，再把固定测量爪与被测表面靠上，然后慢慢推动尺框，使活动测量爪轻轻地接触被测表面，并稍微游动一下活动测量爪，以便找出最小尺寸部位，可获得正确的测量结果。
卡尺的两个测量爪应垂直于被测表面。
同样道理，读数之后要先把活动测量爪移开，再从被测件上取下卡尺；在活动测量爪还没松开之前，不允许猛力拉下卡尺。
测量内孔直径时，应先把测量爪张开的比被测尺寸稍小，再把固定测量爪靠在孔壁上，然后慢慢拉动尺框，使活动测量爪沿着直径方向轻轻接触孔壁，再把测量爪在孔壁上稍微游动一下，以便找出最大尺寸部位。
注意测量爪应放在孔的直径方向。
测量深度时，应使游标卡尺的尺身下端面与被测件的顶面贴合，向下推动深度尺，使之轻轻接触被测底面。
3、校正“零”位。
移动尺框，使两外测量面相接触，此时表针应与表盘上方的“零”刻线重合。
如未重合，则松开表盘紧固螺钉，转动表圈使之对齐，然后拧紧表圈紧固螺钉。
二. 注意事项：1、测量前，应将带表卡尺清理干净，用布将测量面、导向面擦干净，并将两量游标卡尺的使用方法版本/修改状态： A/0爪合并。
2、测量时，工件与游标卡尺要对正，测量位置要准确，两量爪要与被测工件表面贴合，不能歪斜，并掌握好两量爪与工件接触面的松紧程度，不能过紧，也不能过松。
读数时，要正对游标刻线，看准对齐的刻线，不能斜视，以减少读数误差。
3、在某种情况下，要用游标卡尺测量精度要求高的工件的外径时，必须用量块校对带表卡尺，确定其误差数值。
游标卡尺的使用方法和注意事项
游标卡尺的使用方法和注意事项
游标卡尺是一种测量工具，广泛应用于机械制造和精密加工行业中，
操作简单而精确。
下面，本文将简要介绍游标卡尺的使用方法和注意
事项。
一、使用方法
1.准备工作：打开游标卡尺，检查其是否有铁屑、油脂等杂质，以保
证测量的准确性。
2.选择合适的测量范围：游标卡尺常用于测量小于200毫米的长度，
因此应根据实际需要将其调整到合适的测量范围。
3.放置待测物体：将待测物体放置在游标卡尺的两个刻度之间，轻轻
压紧，使其能够平稳地停留在卡尺上。
4.读取数值：观察游标卡尺上的刻度，读取其中的主刻度和螺旋刻度，根据差值计算出待测物体的长度。
注意，读数时应对准游标缝，读数
时应线性刻度和螺旋刻度两者之间的最小单位进行读数。
二、注意事项
1.保持清洁：在使用和保存游标卡尺时，应注意保持其清洁，避免杂
质进入且影响测量准确性。
2.防止过度使用：过度使用会使游标卡尺的刻度变模糊，不利于读取。
因此，应该尽量减少不必要的测量。
3.避免碰撞：游标卡尺是一种精密仪器，应避免碰撞或撞击，以免改
变其精度或破坏其结构。
4.正确存放：存放时应将游标卡尺放在干燥、防潮的地方，避免受潮
霉变或受到高温或低温的影响。
总之，游标卡尺是一种精度高、使用广泛的测量工具，其使用方法和注意事项必须掌握才能确保测量的准确性和使用寿命。
希望大家能够认真学习和掌握。
齿厚游标卡尺使用注意事项
齿厚游标卡尺使用注意事项
（一）齿厚游标卡尺的结构和用途
１．测量范围一般有Ｍ1－18、Ｍ1－26（模数）等，其结构主要由水平主尺、微动螺母、游标、游框、活动量爪、高度尺、固定量爪、紧固螺钉、垂直主尺几部分组成。
２．齿厚游标卡尺用于测量直齿和斜齿圆柱齿轮的固定弦齿厚和分度圆弦齿厚。
（二）齿厚游标卡尺的使用注意事项：
１．使用前，先检查零位和各部分的作用是否准确和灵活可靠。
２．使用时，先按固定弦或分度圆弦齿高的公式计算出齿高的理论值，调整垂直主尺的读数，使高度尺的端面按垂直方向轻轻地与齿轮的齿顶圆接触。
在测量齿厚时，应注意使活动量爪和固定量爪按垂直方向与齿面接触，无间隙后，进行读数，同时还应注意测量压力不能太大，以免影响测量精度。
３．测量时，可在每隔120°的齿圈上测量一个齿，取其偏差最大者作为该齿轮的齿厚实际尺寸，将测得的齿厚实际尺寸与按固定弦或分度圆弦齿厚公式计算出的理论值之差即为齿厚偏差。
齿厚游标卡尺的使用方法
齿厚游标卡尺的使用方法齿厚游标卡尺利用游标原理，以齿高尺定位对齿厚尺两测量爪相对移动分隔的距离进行读数的齿厚测量工具。
测量范围1m~25m齿厚游标卡尺使用注意事项齿厚游标卡尺是比较精密的量具，使用是否合理，不但影响齿厚游标卡尺本身的精度和使用寿命，而且对测量结果的准确性，也有直接影响。
必须正确使用齿厚游标卡尺。
1.使用前，认真学习并熟练掌握齿厚游标卡尺的测量、读数方法。
2.搞清楚所用齿厚游标卡尺的量程、精度是否符合被测零件的要求。
3.使用前，检查齿厚游标卡尺应完整无任何损伤，移动尺框时，活动要自如不应有过松或过紧，更不能有晃动现象。
4.使用前，用纱布将齿厚游标卡尺擦拭干净，合拢测量爪，检查测量爪是否有漏光、变形等情况。
检查尺身和尺框的刻线是否清晰，尺身有无弯曲变形、锈蚀等现象。
校验零位、检查各部分作用是否正常。
5.使用齿厚游标卡尺时，要轻拿轻放，不得碰撞或跌落地下。
使用时不要用来测量粗糙、脏污的零件，以免损坏量爪。
6.移动卡尺的尺框和微动装置时，不要忘记松开紧固螺钉4；但也不要松得过量，以免螺钉脱落丢失。
7.测量时，垂直的量爪应贴紧齿顶，水平卡尺两测量面应贴紧齿廊切向，不得歪斜，否则会造成测量结果不准。
8.应在足够的光线下读数，两眼的视线与卡尺的刻线表面垂直，以减小读数误差。
如果测量位置不方便读数，可把紧固螺钉拧紧，沿垂直于测量位置的方向轻轻将卡尺取下并读数。
9.测量时，测量力要适当，不允许过分地施加压力，所用压力应使量爪刚好接触零件表面，否则会使游框摆动，造成测量结果不准。
10.为减小测量误差，适当增加测量次数，并取其平均值。
11.测量温度要适宜，刚加工完的工件由于温度较高不能马上测量，须等工件冷却至室温后，否则测量误差太大。
12.量具在使用过程中，不要和工具、刀具如锉刀、榔头、车刀和钻头等堆放在一起，以免碰伤量具。
13.测量结束要把卡尺平放到规定的位置，比如工具箱上或卡尺盒内，不允许把卡尺放到设备（床头、导轨、刀架）上。
游标卡尺的使用方法(最经典)
L=21mm+34×1/50mm=21.68mm
开心练吧
10分度
20分度
50分度
你读对了吗？
1.1mm
3.5mm
一定要把握机会！
返回
0.25mm
返回 2mm+5×1/20mm＝2.25mm
13mm+12×1/50mm＝13.24mm
21mm＋34×1/50mm=21.68mm
请同学们思考如下数据是分别 用多少分度的游标卡尺量得 的？ 43.7mm、4.36mm、4.35mm 0.28mm、9.72mm 、68.11mm
四、板书设计：
游标卡尺的使用及读数 一、游标卡尺的构造用途及读数 二、游标卡尺的刻度原理及读数 三、游标卡尺的读书步骤： 1. 使用游标卡尺首先看种类（10分度、20分度、50分度）
2. 找精度（0.1mm、0.05mm、0.02mm） 3. 带入公式：Ι=X+n×精度
（Ι为测量长度，X为整毫米数，n为游标上第几刻线对 齐）
游标卡尺的使用及读数
我们用什么仪器精确测量以下工件的 内径外径和深度？
一、游标卡尺的构造及用法 内侧量爪 尺 深度尺
身 紧固螺 钉
主尺 游标尺
外测量爪
归纳用法：
①、握尺方法： 用手握住主尺，四个手指抓紧，大姆指按在 游标尺 的右下侧半圆轮上，并用大姆指轻轻移动游 标使活 动量爪能卡紧被测物体，略旋紧固定螺钉，再进行 读数。 ②、注意事项： a、用量爪卡紧物体时，用力不能太大，否则会使测 量不准确，并容易损坏卡尺。 卡尺测量不宜在工件上随意滑动，防止量爪面磨 损。 b、卡尺使用完毕，要擦干净后，将两尺零线对 齐， 检查零点误差有否变化，再小心放入卡尺专用盒 内，存放在干燥的地方。
游标卡尺的使用方法及步骤
游标卡尺游标卡尺只能用做尺寸公差较大的零件尺寸检测1.使用前的检查1.1量具表面不应有锈蚀，磕碰，断裂，划伤或其他影响使用性能的缺陷。
1.2用手指轻推或轻拉尺框，尺框应平稳移动，不应有阻滞或松动的现象，锁紧螺钉作用可靠。
1.3用手摸卡尺表面，检测是否有毛刺或其他附着物，若有用干净的布沾少许酒精擦拭干净。
1.4校对“0”位。
推动尺框，使外测量爪两侧紧密接触后，观察复尺与主尺的“0”刻度线是否对齐。
（电子式游标卡尺，显示器显示出“000.00”说明对准“0”位。
若显示值不为“000.00”，则按“RESET”按钮归零。
）游标卡尺的外形结构2.测量方法2.1测量外尺寸时，先将两个外侧爪之间的距离调整到大于被测尺寸，放入被测零件后在轻推尺框，在两个测爪接触到测量面后，推动尺框拇指稍稍用力，同时轻轻摆动卡尺找到最小尺寸点，再读取数值。
（条件允许的情况下不要使用部分测量面进行测量）2.2测量内尺寸时，先将两个外侧爪之间的距离调整到小于被测尺寸，放入被测零件后在轻拉尺框，在两个测爪接触到测量面后，拇指稍稍用力拉动尺框，同时轻轻摆动卡尺找到最小尺寸点，再读取数值。
（条件允许的情况下不要使用部分测量面进行测量）2.3测量深度时（只能用做公差要求不高尺寸测量），先将测深直尺拉长到大于被测零件的尺寸，放入被测零件后在平稳压入零件，卡尺测量深度端的缺口面靠紧零件表面，让尺身接触到零件表面后，再读取数值。
3.测量时的读数方法A、先读整数——看游标零线的左边，尺身上最靠近的一条刻线的数值，读出被测尺寸的整数部分；B、再读小数——看游标零线的右边，数出游标第几条刻线与尺身的数值刻线对齐，读出被测尺寸的小数部分；C、得出被测尺寸——把上面两次读数的整数部分和小数部分相加，就是卡尺的所测尺寸。
用齿厚游标卡尺测量齿厚偏差（(fsn）_公差配合与测量技术_[共3页]
![用齿厚游标卡尺测量齿厚偏差（(fsn）_公差配合与测量技术_[共3页]](https://img.taocdn.com/s3/m/451933d516fc700abb68fcfe.png)
项目四 典型零件主要参数精度检测
| 273 |
2．任务实施步骤
（1）按图4-75所示，在浮动滑板和固定滑板的心轴上分别装上标准齿轮和被测齿轮。
（2）旋转调整位置手轮17，使两齿轮双面啮合，按下锁紧手柄16锁紧固定滑板2。
（3）调整滑块，使指示表有1～2圈的压缩量。
将坐标纸包紧在记录圆筒上，放下记录笔9，将笔尖调到记录纸的中心，并与记录纸接触。
（4）放松偏心手轮6，由弹簧力作用使两个齿轮双面啮合。
（5）缓慢转动标准齿轮一周，由于被测齿轮的加工误差，双啮中心距就产生变动，其变动情况从指示表或记录曲线图4-76中反映出来。
在被测齿轮转一转时，由指示表读出双啮中心距最大值与最小值，两读数之差就是齿轮
径向综合误差i F ′′∆。
在被测齿轮转一齿距角内，从指示表读出双啮中心距的最大变动量，即为
一齿径向综合误差i f ′′∆。
（6）根据齿轮的技术要求，查出径向综合
公差i F ′′和一齿径向综合公差i f ′′，处理数据结果，记录相关参数，判断被测齿轮的合格性并填写实验任务书。
实训任务书 用双面啮合仪检测齿轮径向综合误差
拓 展 任 务
一、用齿厚游标卡尺测量齿厚偏差（∆f sn ） 1．计量器具及检测原理说明
齿厚偏差∆f sn 可用齿厚游标卡尺、光学齿厚卡尺和万能测齿仪等测量，本任务采用齿厚游标卡尺测量。
（1）齿厚游标卡尺的结构。
齿厚游标卡尺的外形结构如图4-77所示。
它主要由两条互相垂直的刻线尺组成，垂直游标卡尺用以控制测量部位（分度圆至齿顶圆），即确定弦齿高，
图4-76 齿轮径向综合偏差曲线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
齿厚游标卡尺的使用方法
齿厚游标卡尺
利用游标原理，以齿高尺定位对齿厚尺两测量爪相对移动分隔的距离进行读数的齿厚测量工具。
测量范围
1m~25m
齿厚游标卡尺使用注意事项
齿厚游标卡尺是比较精密的量具，使用是否合理，不但影响齿厚游标卡尺本身的精度和使用寿命，而且对测量结果的准确性，也有直接影响。
必须正确使用齿厚游标卡尺。
1.使用前，认真学习并熟练掌握齿厚游标卡尺的测量、读数方法。
2.搞清楚所用齿厚游标卡尺的量程、精度是否符合被测零件的要求。
3.使用前，检查齿厚游标卡尺应完整无任何损伤，移动尺框时，活动要自如不
应有过松或过紧，更不能有晃动现象。
4.使用前，用纱布将齿厚游标卡尺擦拭干净，合拢测量爪，检查测量爪是否有
漏光、变形等情况。
检查尺身和尺框的刻线是否清晰，尺身有无弯曲变形、锈蚀等现象。
校验零位、检查各部分作用是否正常。
5.使用齿厚游标卡尺时，要轻拿轻放，不得碰撞或跌落地下。
使用时不要用来
测量粗糙、脏污的零件，以免损坏量爪。
6.移动卡尺的尺框和微动装置时，不要忘记松开紧固螺钉4；但也不要松得过
量，以免螺钉脱落丢失。
7.测量时，垂直的量爪应贴紧齿顶，水平卡尺两测量面应贴紧齿廊切向，不得
歪斜，否则会造成测量结果不准。
8.应在足够的光线下读数，两眼的视线与卡尺的刻线表面垂直，以减小读数误
差。
如果测量位置不方便读数，可把紧固螺钉拧紧，沿垂直于测量位置的方向轻轻将卡尺取下并读数。
9.测量时，测量力要适当，不允许过分地施加压力，所用压力应使量爪刚好接
触零件表面，否则会使游框摆动，造成测量结果不准。
10.为减小测量误差，适当增加测量次数，并取其平均值。
11.测量温度要适宜，刚加工完的工件由于温度较高不能马上测量，须等工件冷
却至室温后，否则测量误差太大。
12.量具在使用过程中，不要和工具、刀具如锉刀、榔头、车刀和钻头等堆放在
一起，以免碰伤量具。
13.测量结束要把卡尺平放到规定的位置，比如工具箱上或卡尺盒内，不允许把
卡尺放到设备（床头、导轨、刀架）上。
不要把卡尺放在磁场附近，例如磨床的磁性工作台上，以免使卡尺感磁。
不要把卡尺放在高温热源附近。
14.卡尺使用完毕，要擦净并放到卡尺盒内。
长时间不用应在卡尺测量面上涂黄
油或凡士林，放干燥、阴凉处储存，注意不要锈蚀或弄脏。
15.卡尺如有异常或意外损伤，及时送计量站检修，不得擅自拆卸检修。
齿厚游标卡尺的使用方法
齿厚游标卡尺(图2-18)是用来测量齿轮（或蜗杆）的弦齿厚和弦齿顶。
这种游标卡尺由两互相垂直的主尺组成，因此它就有两个游标。
A的尺寸由垂直主尺上的游标调整；B的尺寸由水平主尺上的游标调整。
刻线原理和读法与一般游标卡尺相同。
图2-18 齿厚游标卡尺测量齿轮与蜗杆
测量蜗杆时，把齿厚游标卡尺读数调整到等于齿顶高（蜗杆齿顶高等于模数ms），法向卡入齿廓，测得的读数是蜗杆中径(d2) 的法向齿厚。
但图纸上一般注明的是轴向齿厚，必须进行换算。
法向齿厚Sn的换算公式如下：
包括齿厚游标在内的各种游标卡尺都存在一个共同的问题，就是读数不很清晰，容易读错，有时不得不借放大镜将读数部分放大。
针对这种情况，现介绍种高效的测量方法给大家，这种方法无需人工读数，可以大大减少由于人工读数所造成的误差。
利用QSmart数据采集仪连接齿厚游标卡尺实现高效测量
传统测量方法回顾：
当前工厂内部品质检查的方法为测量一个数据后，由测量人员人工记录在纸张中，或者由一个人测量，另一个人进行记录的操作方式，当需要进行分析时，由操作人员录入到电脑的EXCEL表格中；目前方式导致的问题是效率低，数据容易记错，同时有些操作人员由于不清楚产品的测量规格，对于产品超过规格的情况，操作人员不能及时采取措施，而且对于需要进行数据分析时，还需要重复录入电脑中。
目标：
为实现测量的无纸化，提高测量的准确性及提高检测的效率，在超过规格时，能够及时进行提醒；
直接用太友科技的数据采集仪连接齿厚游标卡尺来进行测量时，数据采集仪会自动采集测量数据并计算分析、自动判断结果，这种测量方法可以提高测量效率，减少由于人工测量所造成的误差，效果如下图所示：
优势：
1、无需人工读数，可以提高测量的准确度跟检测效率；
2、自动数据采集，实现无纸化；
3、提高数据的准确性，更加实时；
4、实现品质数据的实时、远程监控；
5、不占用生产现场空间；
6、比PC更易于维护；
7、方便移动，实现移动数据采集；
8、实现无线传输； 9、解决现场数据记录问题；
更多机械测量解决方案资料，可登录太友科技官方网站。
