柴油发电机组的安装
柴油发电机组的安装
接线与调试
接线规范
使用合适的接线方式和端 子，确保连接牢固、接触 良好。
保护措施
在接线过程中采取适当的 保护措施，避免短路或过 载。
调试
在完成接线后进行系统调 试，确保控制系统的正常 运行。
05
安装验收
外观检查
总结词
在安装验收阶段，首先需要进行外观检查，以确保柴油发电 机组在运输过程中没有受到损坏或刮擦。
柴油发动机安装
• 基础制作：根据柴油发动机底座尺寸和重量，设计并制作合适的基础结构，以确保发动机稳定可靠。- 定位和找平：将柴油 发动机准确地放置到基础上，并调整发动机水平度，确保各部件处于正确位置。- 固定和支撑：将柴油发动机与基础固定， 并添加支撑和稳定装置，以确保发动机在运行时的稳定性和安全性。
文档验收
总结词
文档验收包括审核安装过程记录、检测报告和操作手册等文件，以确保安装质量和机组运行安全。
详细描述
检查安装过程记录是否完整、准确，包括安装时间、人员、步骤等内容。检查检测报告是否齐全，包 括测试项目、测试结果、判定标准等内容。检查操作手册是否详细、易懂，包括操作步骤、注意事项 、维护方法等内容。
测电笔
用于检测发电机的输出电压是 否正常。
材料准备
螺栓和螺母
用于固定发电机。
垫片
用于增加发电机的稳定性，防 止其移动。
油漆
用于保护发电机的外壳不受腐 蚀。
电缆
用于连接发电机和负载设备。
技术准备
了解发电机的工作原 理和操作方法，以确 保正确安装和维护。
准备好发电机安装图 纸和安装计划，以指 导安装过程。
柴油发动机问题
总结词
柴油发动机问题主要包括启动困难、黑 烟、过热等。
柴油发电机组装安装施工方案三篇
柴油发电机组装安装施工方案三篇篇一：柴油发电机组装安装施工方案柴油发电机组安装施工工艺标准（QB-CNCECJ060701-20XX）1 适用范围本工艺标准适用于一般工业与民用建筑电气安装工程的单台、联机固定式柴油发电机组及附属设备的安装与调试工作，柴油发电机组的连续功率为100~1500KVA；并适用于设置在建筑物的首层、中间各层、屋顶层、地下室或建筑物的裙房的柴油发电机组的施工。
2 施工准备2.1 原材料半成品的要求2.1.1 各种规格的型钢：型钢应符合设计要求、无明显的锈蚀，并有材质证明。
2.1.2 螺栓：均采用镀锌螺栓，并配有相应的镀锌平垫圈、弹簧垫。
2.1.3 导线与电缆：各种规格的导线与电缆，要有出厂合格证。
2.1.4 其他材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑油、清洗剂、氧气、乙炔。
2.2 主要机具汽车吊、卷扬机、钢丝绳、吊链、龙门架、绳扣、台钻、滚杠、砂轮机、手电钻、联轴节顶出器、台虎钳、油压钳、千斤顶、扳手、电锤、板锉、锤子、钢板尺、圆钢套丝板、电焊机、气焊工具、塞尺、水准仪、水平尺、转速表、摇表、万用表、卡钳电流表、测电笔、试铃、电子点温计、水电阻、真空泵、油桶、撬杠、相序表等。
2.3 作业条件2.3.1 施工图和技术资料齐全；2.3.2 土建工程基本施工完毕、门窗封闭好；2.3.3 在室外安装的柴油发电机组应有防雨措施；2.3.4 柴油发电机组的基础、地脚螺栓孔、沟道、电缆管线位置应符合设计要求；2.3.5 柴油发电机组的安装场地清理干净、道路畅通专业。
2.4 作业人员主要施工人员：电工、超重工、调试工，经过培训考核的专业人员持证上岗。
3 施工工艺3.1 工艺流程基础验收→设备开箱检验→机组稳装（地脚螺栓固定的机组/安放式的机组）→油、气、水冷、风冷、烟气排放等系统和隔振防噪声设施的安装工验收（发电机静态试验/随机配电盘控制柜接线检查）→发电机空载试运行和试验调整→发电机负荷试运行3.2 操作工艺3.2.1 基础验收柴油发电机组本体安装前应根据设计图纸、产品样本或柴油发电机组本体实物对设备基础进行全面检查，是否符合安装尺寸要求。

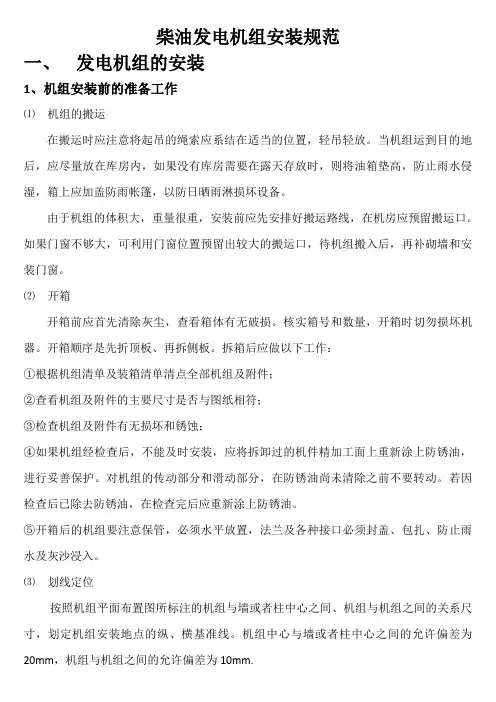

柴油发电机组安装规范
柴油发电机组安装规范一、发电机组的安装1、机组安装前的准备工作⑴机组的搬运在搬运时应注意将起吊的绳索应系结在适当的位置，轻吊轻放。
当机组运到目的地后，应尽量放在库房内，如果没有库房需要在露天存放时，则将油箱垫高，防止雨水侵湿，箱上应加盖防雨帐篷，以防日晒雨淋损坏设备。
由于机组的体积大，重量很重，安装前应先安排好搬运路线，在机房应预留搬运口。
如果门窗不够大，可利用门窗位置预留出较大的搬运口，待机组搬入后，再补砌墙和安装门窗。
⑵开箱开箱前应首先清除灰尘，查看箱体有无破损。
核实箱号和数量，开箱时切勿损坏机器。
开箱顺序是先折顶板、再拆侧板。
拆箱后应做以下工作：①根据机组清单及装箱清单清点全部机组及附件；②查看机组及附件的主要尺寸是否与图纸相符；③检查机组及附件有无损坏和锈蚀；④如果机组经检查后，不能及时安装，应将拆卸过的机件精加工面上重新涂上防锈油，进行妥善保护。
对机组的传动部分和滑动部分，在防锈油尚未清除之前不要转动。
若因检查后已除去防锈油，在检查完后应重新涂上防锈油。
⑤开箱后的机组要注意保管，必须水平放置，法兰及各种接口必须封盖、包扎、防止雨水及灰沙浸入。
⑶划线定位按照机组平面布置图所标注的机组与墙或者柱中心之间、机组与机组之间的关系尺寸，划定机组安装地点的纵、横基准线。
机组中心与墙或者柱中心之间的允许偏差为20mm，机组与机组之间的允许偏差为10mm.⑷检查设备准备安装检查设备，了解设计内容和施工图纸，根据设计图纸所需的材料进行备料，并按施工计划将材料按先后顺序送入施工现场。
如果无设计图纸，应参考说明书，并根据设备的用途及安装要求，同时考虑水源、电源、维修和使用等情况，确定土建平面的大小及位置，画出机组布置平面图。
⑸准备起吊设备和安装工具2、机组的安装⑴测量基础和机组的纵横中心线机组在就位前，应依照图纸“放线”画出基础和机组的纵横中心线及减振器定位线。
⑵吊装机组吊装时应用足够强度的钢丝绳索在机组的起吊位置，不能套在轴上，也要防止碰伤油管和表盘，按要求将机组吊起，对准基础中心线和减振器，并将机组垫平。
柴油发电机安装施工方案
柴油发电机安装施工方案柴油发电机使用广泛，为了能够正常运行和发挥最大效益，安装施工方案十分重要。
以下为柴油发电机的安装施工方案：1. 选址：选择地点时需要考虑周围环境和安全因素，最好选择通风好、噪音较低、燃油方便储存的地方。
同时，需要尽量避免水域、火源和易燃物附近。
2. 基础施工：根据柴油发电机的型号和重量，施工人员应根据地质和土壤条件制定相应的基础施工方案。
基础施工要牢固稳固，以防震动和风险。
3. 安装柴油发电机组：将柴油发电机组安装在基础上，并确保与基础固定牢固。
同时，安装好机组后，需要调整机组水平以保证正常工作。
4. 连接燃油系统：将柴油发电机组与燃油系统连接。
确保连接管道的密封性和安全性。
5. 连接电气系统：将柴油发电机组与建筑物的电气系统连接。
需要按照电气规范和要求进行连接，并且测试连接是否牢固可靠。
6. 接地和绝缘：根据电气规范，对柴油发电机组进行接地处理，确保安全性。
同时，还需对电气设备进行绝缘处理，以防止意外触电。
7. 冷却系统：对柴油发电机组的冷却系统进行安装，确保发电机组的正常运行。
冷却系统需要安装冷却塔、水泵和水管等设备。
8. 测试运行：在安装完毕后，需要对柴油发电机组进行测试运行。
测试运行包括启动发电机组、调整负载、检查运行状态和性能等。
9. 安全防护：安装施工完成后，还需对柴油发电机组进行安全防护措施，如安装防护罩和防护栏等设备。
10. 完善文档：在安装施工完成后，需要制作并保存柴油发电机组的相关施工图纸、资料和报告。
这些文档对后期的维护和管理非常重要。
以上是柴油发电机安装施工方案的一般步骤和要点，不同型号和品牌的柴油发电机可能会有些差异，需根据实际情况进行相应调整。
在施工过程中，务必保证安全，并严格按照相关规范和要求进行操作。
柴油发电机组安装
柴油发电机组安装
一、安装前准备
1、确认发电机组型号及规格。
2、查看发电机组有无损坏，如果发现损坏，立即停止安装。
3、在发电机组安装前，应检查发电机组的各部件的接线是否正确，
电气连接线或机械连接线是否有松动的现象。
4、查看安装场所有无阻碍，无易燃易爆、有毒有害，并确保防火、
防爆、及安全规定。
5、确认油箱的容量是否足够，防止油箱在运行时由于油量不足导致
的故障。
6、确认发电机组的排风罩、冷却系统是否正常，否则可能对发电机
组的使用产生不良影响。
二、安装
1、暂存发电机组，发电机组应放置在安全的位置，防止发电机组直
接暴晒及受到雨水的影响。
2、安装发电机组油箱，安装油箱时要确保油箱与发电机组的距离足够，使油箱与发电机组之间有较大的冷却空间，并且要确保油箱安装牢固。
3、安装发电机组，发电机组应平整地安装在稳固的基础上，并弥补
发电机组的安装孔，用润滑脂对螺栓进行润滑，以保证拧紧螺栓时不紧裂。
4、连接电缆，电源线及其他控制线，应按照厂家规定正确安装，将电源线及控制线接在发电机设备上，电缆线不宜曲折，以免影响发电机组的性能。
柴油发电机组安装施工方案
柴油发电机组安装施工方案
内容包括但不限于以下内容：
1.总体设计要求
（1）柴油发电机组安装应符合《柴油发电机设备安装规范》
GB/T5515-2023及其有关规定；
（2）安装工程项目必须在技术文件、安装规范和相关法律法规的规定范围内进行；
（3）安装前必须按规范的要求进行相关准备工作；
（4）安装工程施工期间，必须保持设备、施工周边环境及安全规范的完好性。
2.安装准备工作
（1）详细了解柴油发动机组的技术性能参数；
（2）准备组装时所需的工具、材料，并将材料按照组装顺序发放到相应的位置；
（3）检查设备安装现场的通风条件，保证机房确保有良好的通风条件；
（4）严格执行安装工序，检查安装工具，准备材料和工装夹具；
（5）在安装前，检查型号、型号编号、名义功率、电流、转速、润滑系统等各项技术数据，确保设备正确安装；
（6）在安装前，应检查安装现场的设备支架、承重、凭据、地面、防护层等是否符合加载要求；
（7）在安装前，要进行现场绝缘、接地阻抗和接地电阻的测试，以确保安装工作的安全可靠。
3.安装工作
（1）柴油发动机组的安装：发动机组必。
柴油发电机组安装指南
柴油发电机组安装指南柴油发电机组是一种常见且重要的发电设备，广泛应用于建筑工地、电力公司、矿山等多个领域。
正确的安装对于发电机组的性能和工作效率具有至关重要的影响。
本文将为您提供一份详细的柴油发电机组安装指南，帮助您正确地安装这一设备。
1.选择合适的安装地点在安装柴油发电机组之前，首先要选择一个合适的安装地点。
考虑到发电机组的重量和噪音问题，最好选择一个干燥、通风、稳定的地方。
确保安装地点远离易燃物品，并能方便进行日常维护和检修。
2.准备工作在开始安装之前，需要进行一些准备工作。
首先是测量安装地点的尺寸，确保发电机组能够顺利放置。
其次，查阅发电机组的技术资料和安装手册，了解设备的规格、要求和安装步骤。
同时，准备好所需的工具和材料，如螺丝刀、扳手、电缆等。
3.固定机组底座根据发电机组的大小和重量，确定合适的底座尺寸，并将其固定在安装地点上。
底座应该稳固并能够承受发电机组的重量。
在安装底座时，确保其水平，并使用螺栓将其牢固地固定在地面上。
4.连接燃油管道和水管道柴油发电机组需要连接燃油管道和水管道以供应燃油和冷却水。
首先，根据技术资料确定管道规格和类型。
然后，将管道连接到相应的接口上，并使用密封胶密封连接处，确保不会发生泄漏。
5.接地发电机组的安装必须进行接地处理，以确保人身安全和设备的正常运行。
首先，选择适当的接地装置，并将其连接到发电机组上。
接着，选择合适的接地点，确保接地电阻符合国家标准。
最后，将接地线连接到接地点上，并进行必要的测试，确保接地有效。
6.电气连接在进行电气连接之前，请务必切断电源。
将发电机组的输出线与主配电盘进行连接，根据接线图将线缆正确连接到相应位置。
确保所有连接牢固可靠，并使用绝缘胶带对接线进行绝缘处理。
完成连接后，仔细检查一遍，确保没有错误和短路等问题。
7.检查设备在安装完成后，进行设备的全面检查是非常重要的。
首先，检查燃油和水管道是否正确连接，并进行泄漏测试。
然后，检查电气连接是否牢固，各个电器元件是否正常工作。
柴油发电机组装安装施工工艺与质量标准
柴油发电机组装安装施工工艺与质量标准一、总则1、范围本标准规定了普通型、应急自动型及全自动型柴油发电机组安装的要求、方法和质量控制标准。
本标准适用于一般工业与民用建筑内100kVA-1500kVA的单台、联机固定式柴油发电机组及其附属设备的安装与调试。
2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。
GB50300-2013《建筑工程施工质量验收统一标准》GB50303-2015《建筑电气工程施工质量验收规范》二、施工准备1、技术准备1.1施工图纸、技术标准、规范，施工组织设计及质量计划等技术资料应齐全。
1.2参与施工的作业人员应具备相应的技术等级和资质。
持证上岗作业。
1.3施工前应组织班组人员熟悉图纸、方案，并应进行安全、技术交底。
2、物资准备材料进场验收：对进场的柴油发电机组实行厂家、甲方、监理单位三方共同确认的方式进行进场材料验收。
3施工设备准备3.1工具用具汽车吊、电工组合工具、扳手、千斤顶、电焊机、压线钳、电钻、电锤、滚杠、撬杠等工具。
3.2监测装置兆欧表、试电笔、万用表、卷尺、水平尺等。
塞尺、水准仪、水平尺、钢卷尺、转速表、兆欧表、卡钳电流表、试电笔、电子点温计、水电阻、真空泵、相序表等。
4作业条件准备4. 1土建工程基本完工，交接检验合格，门窗封闭完好。
4. 2柴油发电机组的安装基础、地脚螺栓孔及电缆管线的位置应符合设计及规范要求。
4. 3柴油发电机组的安装场地清理干净、道路畅通。
三、施工工艺1、施工工艺流程2、基础验收柴油发电机组安装前应根据设计图纸及机组本身的技术文件资料和柴油发电机组本体实物对其设备基础进行全面检査，是否符合安装尺寸要求。
3、设备开箱検验3.1设备开箱检验时应有厂家、甲方、监理单位三方共同确认的方式进行进场材料验收，并做好记录；3.2根据装箱单核对主机、附件、备件及专用工具是否齐全, 检查随机文件及出厂合格证和出厂试运行记录，发电机及其控制柜有出厂试验记录；3.3检查外观无破损，机身无缺件，有铭牌；3.4柴油发电机组及其附属设备均应满足设计要求。
柴油发电机组安装
柴油发电机组安装7.1 基本规定7.1.1 防雷独立的应急发电机房应按三类防雷建筑物设置防雷措施，如柴油发电机组机房应附设在其他建筑物和地下层内，防雷类别施工标准应与建筑物防雷级别相同。
7.1.2 防静电当应急柴油发电机组的燃油输送管线由建筑物外输送到日用油箱时，燃油管道要做防静电接地施工。
7.1.3 中性点施工要求应急柴油发电机组的中性点接地型式根据工程设计施工。
7.1.4 接地柴油发电机组机房的下列位置在应急柴油发电机组施工时，必须做等电位连接：应急柴油发电机组的底座；日用油箱支架；金属管，如水管、采暖管、通风管等；钢结构建筑的钢柱；钢门窗框、百叶窗、有色金属窗框架等；在墙上固定消声材料的金属固定框架；配电系统PE（或PEN）线。
7.1.5 下列金属部件应在施工时注意与PE（PEN）可靠连接（1）发电机组的外壳；（2）电气控制箱（屏、台）体；（3）电缆桥架、敷线钢管、固定电气支架。
7.1.6 消防（1）柴油发电机组机房需配置有消防器材；（2）柴油发电机房应设有火灾自动报警系统和自动灭火系统；（3）柴油发电机组的储油间或日用油箱间需与柴油发电机房隔开。
7.1.7 噪声的控制（1）柴油发电机组应有良好的减震性能和隔震基础；（2）进排风系统应有消声装置；（3）机房的管道应采用减震支架；（4）机房的四周墙壁与屋顶等防护结构，应按照建筑隔声标准施工。
7.2 施工准备7.2.1 技术准备学习和审查图纸资料（尤其是设备说明书）；组织技术学习；编制调整试验方案（包括安全措施做了消防灭火预案）；准备仪器仪表与工具材料；技术、安全交底。
7.2.2 材料准备（1）各种规格的型钢：型钢应符合设计要求、无明显的锈蚀，并有材质证明。
（2）螺栓：均采用镀锌螺栓，并配有相应的镀锌平垫圈、弹簧垫。
（3）导线与电缆：各种规格的导线与电缆，要有出厂合格证。
（4）其他材料：绝缘带、电焊条、防锈漆、调和漆、变压器油、润滑油、清洗剂、氧气、乙炔。
柴油发电机组安装设计方案大全
柴油发电机组安装设计全方案，实用的很啊！柴油发电机组安装步骤要一步一步来，这样可以避免遗漏或者错装等事项。
柴油发电机组安装操作流程：准备工作－主机安装－排气、燃油、冷却系统安装－电气设备安装－地线安装－机组接线－机组调试－试运行验收。
具体内容西康发电做出介绍。
一、准备工作1、材料、设备1) 机组规格、型号应符合设计要求。
2)各种规格的型钢应符合设计要求，型钢无明显的锈蚀；并有材质证明。
3)除发电机组稳装用螺栓外，均应采用镀锌螺栓，并配相应的镀锌螺母平垫圈、弹簧垫。
4) 绝缘带、电焊条、防锈漆、调和漆、润滑油等均应有产品合格证。
2、机具设备1) 手动工具：电工工具、台虎钳、油压钳、板锉、榔头、圆钢套丝板。
2) 电动工具：电焊机、卷扬机、台钻、砂轮机、手电钻、电锤。
3) 测量器具：水平尺、转速表、相序表、兆欧表、万用表、钳形电流表、试电笔、电子点温计、核相仪。
4) 其它工具：联轴节顶出器、龙门架、汽车吊、液压叉车、倒链、钢丝绳等。
3、作业条件1) 机房土建施工完毕，结构、预埋件及焊接强度符合设计要求。
2) 安装场地应清理干净、道路畅通，门窗及玻璃安装完毕。
3) 地脚螺栓孔、沟道、电缆管位置尺寸应符合设计要求。
4、技术准备1)发电机组施工图纸和技术资料齐全。
2) 施工方案编制完毕并经审批。
3) 施工前应组织施工人员熟悉图纸、方案，并进行技术交底。
5、基础制作：西康发电介绍根据设计要求和产品技术文件的要求确定发电机组在混凝土基础的标高、几何尺寸，在基础上预留发电机组地脚螺栓孔，发电机组进场后，按实际安装孔距埋入地脚螺栓。
基础的混凝土强度等级须符合设计要求。
6、机组的搬运：机组及其它电气设备一般都有包装箱，在搬运时应注意将起吊的钢锁结扎在适当部位，轻吊轻放。
当机组运到目的地后，如有存放条件应放在库房内。
若无库房需在露天存放的。
则应将箱体垫高。
防止雨水侵蚀。
箱上应加盖防雨棚布。
以防日晒雨淋损坏设备。
由于发电机组的体积即大又重，因此，安装前因事先考虑好搬运路线，在己方应预留适当的搬运孔口。
柴油发电机组安装技术交底
柴油发电机组安装技术交底一、安装前的准备在安装柴油发电机组之前，需要进行一些准备工作，以确保安装的顺利进行。
以下是具体的准备步骤。
1.1 确认安装场地在安装柴油发电机组之前，需要确认安装场地是否符合安全和技术要求。
具体包括以下几点：•场地应选择平整干燥的地面，能够承受发电机组的重量。
•场地应有足够的通风和排气，以确保发电机组正常运行时不会受到烟雾、气味和噪音的影响。
•场地应远离易燃和易爆物品，以确保发电机组在运行过程中不会引发火灾和爆炸等危险。
•场地应有足够的空间，以便进行维护和保养。
1.2 确认设备和工具在安装柴油发电机组之前，需要确认所需设备和工具是否完备。
具体包括以下几点：•发电机组和附件：确保所有发电机组和配件都已经准备齐全，如冷却水箱、燃油箱、消声器等。
•安装工具：如扳手、电动螺丝刀、电焊机等，在安装前需要准备好。
1.3 确认安装人员在安装柴油发电机组之前，需要确认安装人员是否具备相关的安装工作经验。
安装人员需要了解柴油发电机组的技术要求，熟悉安装过程中的安全和技术操作。
二、安装步骤在准备工作完成之后，可以开始按照以下步骤安装柴油发电机组。
2.1 安装水泵和油泵安装水泵和油泵是柴油发电机组安装的第一步。
需要按照安装说明书上的要求进行。
注意事项如下：•确保水泵和油泵的安装位置正确，固定牢固。
•在连接管道时，使用专业的管道软连接件，确保密封性良好。
•在连接过程中，需注意防止管道变形或破裂。
2.2 安装消声器和排气管安装消声器和排气管是柴油发电机组安装的第二步。
需要按照安装说明书上的要求进行。
注意事项如下：•确保消声器和排气管的安装位置正确，固定牢固。
•在连接管道时，使用专业的管道软连接件，确保密封性良好。
•在连接过程中，需注意防止管道变形或破裂。
2.3 安装发电机组安装发电机组是柴油发电机组安装的核心步骤。
需要按照安装说明书上的要求进行。
注意事项如下：•确保发电机组的安装位置正确，支架牢固。
小型柴油发电机组安装制作工艺流程
小型柴油发电机组安装制作工艺流程
小型柴油发电机组安装制作工艺流程如下：
1.主机安装：在安装前需要对现场进行详细考察，根据现场实际情况编制详细的运输、吊装及安装方案。
同时，检查基础的施工质量和防振措施，确保满足设计要求。
2.测量地基和机组的纵横中心线：在发电机组就位前，应依据事先设计好的图纸“放线”，找出地基和机组的纵、横中心线及减振器的定位线。
3.吊装机组：使用有足够强度的钢丝绳索套在机组的起吊部位，不允许套在发电机组的轴上或碰伤油管和仪表盘。
按机组吊装和安装的技术规程将机组吊起，对准基础中心线和机组的减振器，将机组吊放到规定的位置并垫平。
4.机组找平：利用垫铁将机组调至水平。
检查机组是否垫平的方法是：把发动机的气缸盖打开，将水平仪放在气缸上部端面（即加工基准面）上进行检查。
也可以在柴油机飞轮基准面或曲轴伸出端利用水平仪进行检查。
其安装精度是纵向和横向水平偏差每米不超过0.1mm。
5.排气、燃油、冷却系统安装：例如，排气系统的安装，包括法兰连接的管道、支撑件、波纹管和消声器。
在法兰连接处应加石棉垫圈，排气管管出口应经过打磨，消声器安装正确。
机组与排烟管之间连接的波纹管不能受力，排烟管外侧宜包一层保温材料。
柴油发电机组的组装及安装说明书
柴油发电机组的组装及安装说明书一、引言柴油发电机组作为一种广泛应用于各个领域的重要设备，其组装和安装对其正常运行和使用起着至关重要的作用。
本文将为您提供详细的柴油发电机组组装及安装说明，以确保您正确、安全地完成该过程。
二、组装过程1. 准备工作在开始组装柴油发电机组前，您需要准备以下工具和设备：- 手动工具（扳手、榔头等）- 电动工具（电钻、电动起子等）- 适量的润滑油- 相应规格的螺丝、螺母等2. 组件安装按照以下步骤依次进行组件的安装：a) 安装发动机：将发动机安装到底座上，并根据厂家提供的装配图纸进行连接。
确保发动机与底座之间的接口处使用适当的密封垫，以确保无漏油情况。
b) 安装发电机：采用正确的配合装配原则，将发电机固定在合适的位置上，并使用螺栓进行紧固。
在连接电缆之前，确保电缆端头清洁，并使用绝缘套进行保护。
c) 安装控制面板：根据发电机组的型号和规格，将控制面板安装在便于操作和监控的位置上，并正确连接电缆。
3. 连接管道a) 连接燃油管道：根据发动机和供油系统的要求，连接燃油进、出管道，确保管道连接牢固、密封良好。
b) 连接冷却水管道：将冷却水管道连接至发动机的冷却系统，确保水流通畅、无渗漏。
c) 连接排气管道：将排气管道连接至发动机的排气系统，确保排气顺畅、无泄漏。
4. 电气连接按照以下步骤进行电气连接：a) 连接电瓶：将电瓶的正负极正确连接到发电机组控制面板的电源接口上。
b) 连接自启动控制器：根据发电机组的型号和规格，将自启动控制器正确连接至控制面板，并按照说明进行接线。
c) 连接负载电缆：将负载电缆正确连接到控制面板的输出接口上，并确保接线正确牢固。
三、安装注意事项在柴油发电机组的组装和安装过程中，需要特别注意以下事项：- 勿将发电机组暴露在高温、潮湿等恶劣环境下，以免影响正常使用寿命。
- 在组装过程中，应仔细查看和检查每个组件的质量和状态，确保无缺损和松动的现象。
- 所有电气连接和接线应符合国家的安全标准，并且按照正确的接线方法进行。
柴油发电机组安装施工方案
柴油发电机组安装施工方案1.方案设计阶段：在开始施工之前，需要对柴油发电机组的安装位置进行合理规划和设计。
设计时需要考虑以下几个因素：柴油发电机组的功率和载荷需求、环境条件、降噪、排气和冷却等设施的布置。
2.基础施工阶段：柴油发电机组需要有坚固的基础来支撑其重量和振动。
基础的材料可以选择钢筋混凝土或预制混凝土，根据具体情况进行选择。
在施工基础时，需要按照设计要求进行开挖、浇筑、固定锚栓等操作。
同时，还需要保证基础的平整度和水平度。
3.设备安装阶段：在基础施工完成后，可以进行柴油发电机组的设备安装。
首先，需要将发电机组的各个部件按照正确的顺序进行组装。
然后，将组装好的发电机组进行吊装，放置在基础上。
在吊装过程中，需要使用合适的起重设备，并严格遵守安全操作规程。
4.管路连接阶段：柴油发电机组需要与燃料供应系统、冷却系统、排气系统等进行合理的管路连接。
在连接过程中，需要注意选择合适的管路材料和接头，并确保连接处的严密性和可靠性。
此外，还需要进行管路的绝缘和防护，以保证人员的安全。
5.电气接线阶段：柴油发电机组需要与建筑电网进行连接，以实现电能的传输和分配。
在电气接线阶段，需要按照设计要求正确连接发电机组的给电线路和回路，确保电路的可靠性和安全性。
此外，还需要进行接地和防雷等电气工程，以提高系统的稳定性和耐久性。
6.调试运行阶段：在设备安装和接线完成后，需要对柴油发电机组进行调试和运行试验。
调试过程中，需要检查各个功能模块的工作状态和性能参数，以确保设备正常运行。
同时，还需要进行负荷试验和安全保护系统的测试，以验证系统的可靠性和稳定性。
7.设备保养与管理：总结：。
柴油发电机组安装规程
柴油发电机组安装规程
1. 工艺流程
基础验收→设备开箱检验→机组安装→机组外围管线及接线施工验收→发电机静态实验和随机配电柜控制柜接线检查→发电机空载试运行和试验调整→发电机负荷试运行。
2. 控制要点
2.1 柴油发电机组应符合设计或规范。
2.2 管道支架应有减振措施。
2.3 防爆灯具及管道应符合规范。
2.4 防雷接地应符合设计或规范要求。
2.5 燃油系统及管道应有防静电措施。
3. 质量要求
本章节适用于一般工业与民用建筑的柴油发电机组及其附属设备的安装：
3.1 发电机应做出厂试验，并有出厂检验合格证明，柴油发电机组安装完成以后，做交接试验。
3.2 发电机组的中性线（工作零线）应与接地干线直接连接，螺栓防松零件齐全，且有标识。
3.3 柴油发电机本体和机械部分的外露可导电部分应分别与保护导体可靠连接，并应有标识。
3.4 燃油系统的设备及管道的防静电接地点不少于两处，接地电阻<10Ω。
3.5 发电机组至配电柜馈电线路的相间、相对地间的绝缘电阻值，低压馈电线路不应小于0.5MΩ，高压馈电线路不应小于1MΩ/KV。
3.6 柴油发电机馈电线路连接后，两端的相序应与原供电系统的相序一致。
柴油发电机组整体实例图
发电机组油路安装实例图
防爆管安装实例图。
柴油发电机组安装施工工艺
电气工程系电气自动化专业课题柴油发电机组安装工程施工工艺目次1 合用范围 (1)2 引用标准 (1)3 施工准备 (1)4 操作工艺 (2)5 质量控制 (5)6 质量标准 (5)7 成品保护 (7)柴油发电机组安装工程施工工艺标准1 合用范围合用于新建、改建、扩建建筑物正常场合内安装单台、联机应急柴油发电机组。
2 引用标准GB 50303－2023 建筑电气工程施工质量验收规范JGJ 16－92 民用建筑电气设计规范GB 50300－2023 建筑工程质量统一验收标准GB 2820－90 工频柴油发电机组通用技术条件GB/T 4712－96 自动化柴油发电机组分级规定GB 12699－90 工频柴油发电机组额定功率、电压及转速3 施工准备3.1 设备及材料规定3.1.1 产品规格应符合设计规定, 主机、附件、专用工具、备品备件齐全, 出厂合格证和出厂试运营记录符合规定, 发电机及其控制柜有出厂实验记录, 安装技术文献齐全。
3.1.2 发电机组外观完好, 铁芯、转子等表面及轴颈的保护层应完整无锈蚀现象, 水内冷电机定子、转子进出水管管口的密封应完好。
3.1.3 各种规格的型钢均应符合设计规定, 型钢无明显的锈蚀, 并有材质证明。
3.2 螺栓：除发电机稳装用螺栓外, 均应采用镀锌螺栓, 并配相应的镀锌螺母平垫圈、弹簧垫。
其它材料: 绝缘带、电焊条、防锈漆、调和漆等均应有产品合格证。
重要机具:吊链、龙门架、绳扣、台钻、砂轮、手电钻、台虎钳、油压钳、扳手、电锤、板锉、锒头、钢板尺、圆钢套丝扳、电焊机、汽焊工具、水平尺、转速表、摇表、万用表、卡钳电流表、测电笔等。
3.2.1 作业条件:3.2.2 施工图及技术资料齐全。
3.2.3 土建工程基本施工完毕、门窗玻璃安好。
4 基础验收合格, 才干安装机组。
5 操作工艺工艺流程:5.1 安装顺序5.1.1 基础验收合格, 才干安装机组。
5.1.2 地脚螺栓固定的机组经初平、螺栓孔灌浆、精平、紧固地脚螺栓、二次灌浆等机械安装程序；安放式的机组将底部垫平、垫实。
柴油发电机组安装施工质量验收规范
柴油发电机组安装施工质量验收规范一、引言柴油发电机组是一种常见的发电设备，广泛应用于各个领域。
为了确保安装施工质量，需要进行严格的验收。
本文将介绍柴油发电机组安装施工质量验收规范。
二、设备准备1. 设备清单在进行柴油发电机组安装施工验收前，需准备一份设备清单，包括主机、辅机、电缆、电缆支架等。
2. 设备检查对每个设备进行检查，确保设备完整无损，并记录在验收报告中。
三、安装施工要求1. 安全要求安装施工过程中，必须遵守相关安全规范，如佩戴安全帽、穿戴防护服等。
2. 环境要求安装施工现场应干燥、无明火、无易燃物品等，确保施工环境安全。
3. 机组定位根据工程图纸和相关规范要求，将柴油发电机组定位在合适的位置，并进行固定。
4. 电缆敷设按照设计要求敷设电缆，并保证电缆的弯曲半径符合规范要求，避免损坏。
5. 接地系统完成柴油发电机组的接地系统建设，确保接地电阻符合规范要求。
6. 冷却系统确保柴油发电机组冷却系统安装正确，并进行泄露测试。
7. 燃油系统安装柴油发电机组燃油系统，包括燃油管路、燃油过滤器等，确保系统无泄漏。
8. 排气系统安装柴油发电机组排气系统，确保排气通畅。
9. 控制系统完成柴油发电机组控制系统的安装、布线等，确保系统可靠。
四、质量验收1. 外观检查对柴油发电机组进行外观检查，包括机组外壳、风扇、仪表盘等，确保无损坏。
2. 电气检查按照相关规范要求，对柴油发电机组的电气系统进行检查，包括电压、电流、功率因素等。
3. 运行试验对柴油发电机组进行运行试验，包括启动、运行、负载等，确保机组稳定。
4. 噪音测试进行柴油发电机组的噪音测试，确保噪音水平符合规范要求。
五、验收结果处理根据柴油发电机组安装施工质量验收结果，分为合格和不合格两种情况。
1. 合格若柴油发电机组安装施工质量验收合格，可投入正常使用，并进行相关记录和归档。
2. 不合格若柴油发电机组安装施工质量验收不合格，需进行整改和重新验收，直至合格为止。
柴油发电机组的安装
柴油发电机组的安装一、柴油发电机概述1柴油发电机的结构组成柴油发电机组将热能（燃油通过燃烧）转化为机械能（发电逆旋转），最终转化为电能（交流发电机切割磁场）的设施，燃油是其原料，电能使其产品。
柴油发电机组是一种机电一体化设备，它是柴油发动机、交流发电机、和机组控制系统这三大部件组成。
2.柴油发电机组的结构优质的发动机+优质的发电机+优质的控制系统+优质的成套工艺=优质的发电机组3.柴油发电机组的用途✓自备电源：无网电供应或供应极不正常，在需要电功率不太大的场景。
✓备用电源：也称应急电源对供电保障可靠性要求高的场景✓调峰电源：弥补网电供应不足，拉闸限电场景。
✓移动电源：移动电源一般被设计为电源车辆形式，应用于流动工作的场景，也有一些移动电源作为应急供电的性质。
柴油发电机作为自备电源和备用电源，目前已经广泛应用于通信基站，以保证供电系统的可靠性和稳定性。
4柴油机组的常见类型（1）固定发电机组固定发电机组分为室内安装和室外集装箱安装两种方式室内安装要求有单独的油机房，柴油发电机组及其附属设备都安装在油机房中，要求机房面积充裕，进、出风通畅，便于采集降噪处理，有利于维护。
这种安装方式适用于所有的通信基站。
室外集装箱安装方式在没有固定机房安装设备的情况下不可采用，机组容量一般不大，价格较高，由于受机组使用环境的要求在寒冷地区不宜使用。
（2）移动发电机组移动发电机组主要适用于通信基站、微波站以及光缆继中站等通信局站，容量不大，使用机动灵活，取代固定油机可降低工程的投资。
移动发电机组主要适用于拖车式、便携式以及汽车抬架方式3种。
其中便携式容量较小，大多采用汽油发电机组。
（3）基本型机组这类机组最为常见，由柴油机、封闭式水箱、油箱、消声器、同步交流发电机、励磁电压调节方式、控制箱（屏）、联轴器和底盘组成。
机组具有电压和转速自动调节功能，通常可作为主电源和备用电源。
（4）自启动机组该机组是基本型机组基础上增加自动控制系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柴油发电机组的安装一、柴油发电机概述1 柴油发电机的构造组成柴油发电机组将热能〔燃油通过燃烧〕转化为机械能〔发电逆旋转〕，最终转化为电能〔沟通发电机切割磁场〕的设施，燃油是其原料，电能使其产品。
柴油发电机组是一种机电一体化设备，它是柴油发动机、沟通发电机、和机组掌握系统这三大部件组成。
2.柴油发电机组的构造优质的发动机+优质的发电机+优质的掌握系统+优质的成套工艺=优质的发电机组3.柴油发电机组的用途✓自备电源：无网电供给或供给极不正常，在需要电功率不太大的场景。
✓备用电源：也称应急电源对供电保障牢靠性要求高的场景✓调峰电源：弥补网电供给缺乏，拉闸限电场景。
移动电源：移动电源一般被设计为电源车辆形式，应用于流淌工作的场景，也有一些移动电源作为应急供电的性质。
柴油发电机作为自备电源和备用电源，目前已经广泛应用于通信基站，以保证供电系统的牢靠性和稳定性。
4柴油机组的常见类型（1）固定发电机组固定发电机组分为室内安装和室外集装箱安装两种方式室内安装要求有单独的油机房，柴油发电机组及其附属设备都安装在油机房中，要求机房面积充裕，进、出风通畅，便于采集降噪处理，有利于维护。
这种安装方式适用于全部的通信基站。
室外集装箱安装方式在没有固定机房安装设备的状况下不行承受，机组容量一般不大，价格较高，由于受机组使用环境的要求在严寒地区不宜使用。
（2）移动发电机组移动发电机组主要适用于通信基站、微波站以及光缆继中站等通信局站，容量不大，使用机动敏捷，取代固定油机可降低工程的投资。
移动发电机组主要适用于拖车式、便携式以及汽车抬架方式3 种。
其中便携式容量较小，大多承受汽油发电机组。
〔3〕根本型机组这类机组最为常见，由柴油机、封闭式水箱、油箱、消声器、同步沟通发电机、励磁电压调整方式、掌握箱〔屏〕、联轴器和底盘组成。
机组具有电压和转速自动调整功能，通常可作为主电源和备用电源。
（4）自启动机组该机组是根本型机组根底上增加自动掌握系统。
它具有自动化的的功能。
当市电突然停电时，机组能自动启动、自动切换开关、自动运行、自动送电和自动停机等功能；当机油压力过低时、机油温度或冷却水温度过高时，能自动发出声光警告信号，能自动紧急停机进展保护。
（5）微机掌握自动化机组给几组有性能完善的柴油机、三相无刷同步发电机、燃油自动补给装置、机油自动补给装置、冷却水自动补给装置及自动掌握屏装置组成。
自动掌握屏承受可编程自动掌握器PLC 掌握。
他除了具有自启动。
自切换、自运行、自投入和自停机等功能外，并配有各种故障报警和自动保护装置，此外它还通过RS232 通信接口，与主计算机连接，进展集中监控实现遥信、遥测和遥控，做到人职守。
5柴油发电机组的特点⑴ 单机容量等级多：几KW～几千KW⑵ 配套设备少，安装地点敏捷，占地面积小无须水坝、锅炉；冷却水少；不与电网并联⑶ 热效率高，燃油消耗低柴油机：30-46%；蒸汽机20-40%；燃气轮机：20-30%⑷ 启动快速，可快速到达全功率：min 等级⑸ 维护简洁；⑹ 建设本钱低：风电/水电/太阳能/核电/火电6柴油机的技术特点⑴ 发出50Hz 的沟通电，机组转速只能是3000、1500、1000、750、500、375、300rpm；⑵ 输出电压为400/230V，频率50Hz，PF=0.8⑶功率变化范围大：0.5kW-10000kW，12-1500kW为移动电站、备用电源⑷ 装有调速装置，以保持频率稳定；⑸ 自动化程度高：具有自启动、自动加载、自动报警、自动保护功能7柴油发电机组的主要电气性能指标⑴ 空载电压整定范围：为Un 的95%～105%⑵ 冷热态电压变化：±2%～±5%⑶ 稳态电压调整率：±〔1～3〕%〔负载变化〕⑷ 稳态频率调整率：±〔0.5～3〕%〔同上〕⑸ 电压畸变率：≤10%⑹ 电压波动率和频率波动率：负载不变时⑺ 容许不对称负载：≤±5%工厂变型符号,用数字表示生产厂家代号，用数字表示根本型无代号，自动化用字母Z表示发电机组用F表示输出电流种类为工频用字母G表示输出额定功率KW用数字表示机组在以下条件下，应能输出规定功率〔允许修正功率〕并牢靠的工作。
➢海拔高度不超过1000m.➢环境温度：上限值40℃，下限值4℃.➢空气相对湿度月平均最高相对湿度为90%〔25℃〕注：指该月的月平均最低温度为25℃，月平均最低温度是指该月每天最低温度的月平均值。
1 0+1 配置模式：有市电2 1+1 配套模式：无市电状况8机组自动化性能(1) 一级自动化机组性能一级自动化机组性能机组应自动维持应急预备状态，柴油机运行前自动进展预滑剂。
① 当机组需要自启动运行时，能按自动掌握指令或遥控指令实现自动启动，假设机组需要停机时，也能依据自动掌握指令或者遥控指令自动停机。
② 机组在运行过程中如消灭过载、短路、超速、过过频、水温过高、机油压力过低等特别状况均能进展自动保护③ 机组应配备说明正常运行和非正常运行声光信号系统，通过这些信号说明机组运行状况。
④ 机组在无人值守的状况下应连续运行4h。
此类机组除满足以及自动化机组各项要求外还应满足以下要求① 机组应具有燃油、机油和冷却水自动补充功能。
机组在无人值守的状况下，连续运行240h。
②〔3〕三级自动化机组此类机组除满足一、二级自动化机组各项要求外，还应满足以下要求① 当机组自启动失败时，自启动掌握程序系统，应能自动的将自启动指令转移到下一台备用机组。
② 机组就能按自启动指令和遥控指令完成两台同型号规格的机组自动并列和解列。
③ 机组并列运行时，应能自动安排输出有功功率和无功功率。
④ 机组出了具有一二级自动化机组的保护外，还应当有逆功率保护功能。
二、工作原理柴油机总体构造一般由以下八项构造组成➢机体➢曲柄连杆构造➢配气构造➢燃油系统➢润滑系统➢进、排气系统➢冷却系统➢调速系统、电启动系统1机体作用：发动机的骨架，是发动机各系统、机构工作和装配的根底，承受发动机的各种负荷。
组成:汽缸盖、汽缸体、曲轴箱、油底壳。
2曲柄连杆机构构造：曲柄连杆机构由曲轴、飞轮、活塞和连杆等组件组成。
作用：把活塞的往复运动变为旋转运动，并把连杆传来的切向力转变为扭矩，以已对外输出功率和驱动个关心系统。
3活塞总成和连杆总成4汽缸盖和配气构造➢配气机构功能：保证柴油机按规定挨次何时刻完成排气。
➢配气机构的组成：配气凸轮轴、挺柱、推杆、摇臂、摇臂座、气门、气门弹簧及其附件组成。
5润滑系统作用➢将润滑油供给到运动件的磨察外表以及削减磨察阻力，减轻机件的磨损，并局部的冷却磨察零件。
➢清洁和冷却磨察外表。
➢提高活塞环和气缸壁间的密封性能➢对全部运动件起防锈作用。
组成机油泵、机油滤清器、机油冷却装置、机油管路、油底壳。
6燃油系统作用依据柴油机工作过程的需要，将肯定数量的柴油在肯定的时间内以肯定的压力使柴油雾化喷入气缸，与压缩空气并形成均匀的可燃混合物而燃烧。
组成燃油供给系统由喷油泵、调速器、输油泵、燃油滤清器、喷油器、高压油管低压油管及其附件。
燃油系统7进、排气系统➢该系统包括空滤器、进气管、排气管、排气消音器、废气涡轮增压器〔增压柴油急用〕中冷器〔增压中冷柴油机用〕以及连接收组成。
➢柴油机的进气歧管用金属板焊接或铝合金铸成。
➢三四缸柴油机承受整体排气歧管。
8冷却系统➢功能：散出机组运行产生的热量➢冷却系统——水冷a)散热水箱b)冷却水管c)恒温器d)机油冷却器e)水泵、风扇驱动轮9电启动系统该系统包括起动机、充电发电机、控掌握仪表、蓄电池等。
使用电压24V 或12V。
依据用户要求选用。
➢起动机：起动机为电磁掌握的直流电机，工作电压为24V 时额定功率为4KW 或6KW，工作电压为12V 时额定功率为3~4KW。
➢发电机：发电机为硅整流发电机，带晶体管调整器,额定电压为28V 或者12V。
发电机应与蓄电池并联工作，工作时发电机自鼓励磁。
实物图发电机的构造与工作原理无刷四极同步沟通发电机构造图发电机原理发电机以三一样步发电机为主，主要由主定子、主转子励磁定子、励磁转子、旋转整流器及自动稳定器等局部组成，是一种将机械能转换为沟通电能的装置。
发电机的转子和定子三：发电机的掌握系统1功能➢机组的自动或手动启动、停机。
➢柴油机及发电机重要参数的测量。
➢机组故障的报警或停机保护。
➢充电机或者发热器等关心设备的掌握。
2分类➢手动屏➢自动掌握屏➢远程智能监控屏① 手动屏➢机组标准配置掌握屏。
➢配置-钥匙启动掌握模块及相应指示仪表操作格外简洁直观。
➢具备完善的保护功能➢高水温、低油压、超速➢紧急停机等保护功能② 自动屏➢具备手动屏全部功能➢市电侦测功能➢三次自启动功能➢可协作掌握ATS 实现机房无人值守③ 远程智能监控屏➢具有手动和自动两种掌握方式➢完善的掌握保护功能➢供给标准的通信接口和开放式通信协议➢多种组网及掌握方式➢掌握器内置中文操作界面➢通用的中文操作界面位机监控界面3典型的室内安装图4典型的室外安装图油机的根本安装、调测和维护要求用专用工具。
参考如以下图① 柴油发电机在机房内的布置原则➢周边出散热水箱一端外，其余各面与机房墙体距离不应小于1m 以便操作和日后修理。
➢机房房顶距机组高度顶端的距离，不应小于1.5m，通常要求房高不低于4.5m，这是机组通风散热及检修起吊机件所必需保持的最小距离。
② 柴油发电机在室外的布置原则➢各面1m空间内不允许有障碍物，以便操作和日后修理。
➢散热水箱一端避开面对密闭障碍物。
〔一〕室内安装1）机组的安装地点必需有足够的空间，并且通风良好。
室内安装进出风口应经过计算，保证空气畅通的流入和流出且能在室内循环，既能保持室内气温均衡，又能保证没有滞留的废气而影响机组正常运行。
移动式机组室外安装时，应有防雨防晒的棚子即可。
2）机组的安装必需有一个良好的排烟系统，将发动机产生的燃油废气快速准确地排到室外且不影响其它设施的正常运行〔如烟气火灾报警系统〕。
因此，应经过计算，合理的选择排烟管的管径、长短、路径及排放位置，尽量削减路径上的弯曲。
同时在排烟管上按使用环境〔一般分三级〕设置消音器，并在排烟管上设置保温材料，尽量削减热量的散发保证机身温度，进而保证机组的正常运行。
3）机组的安装应最大限度的地降低噪音，以满足环境的要求。
一般实行机房及进出口处装设隔音板或吸音板，要求太高时可把机器安装在隔音屏蔽体中，排烟系统必需设置消音器。
室外使用时可按环境条件及要求设置隔音或吸引装置，如用后泡沫苯板搭设临时工棚等4）机组的安装必需有一个良好的冷却系统。
柴油发电机组一般都装有散热器，借助机轴传动的风扇进展热交换。
有的机组则装有热交换器，冷却液循环则由水来冷却。
无论何种冷却方式都必需保障其冷却系统的畅通，不得有堵塞或回流现象。
