断路器、接触器区别
6种常用低压电气元件的功能作用
6种常用低压电气元件的功能作用本文以图文并茂的方式介绍常用6种电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、低压隔离开关我们所说的隔离开关，一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关。
高压开关电器中使用最多的一种电器，在电路中起隔离作用，它本身的工作原理及结构比较简单。
低压电气设备进行维修时，需要切断电源，使维修部分与带电部分脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。
刀开关即作为隔离电源的开关电器。
隔离电源的刀开关亦称作隔离开关。
隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”(指带电压的母线、短电缆的电容电流或电压互感器的电流)。
也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一部分。
隔离开关的主要特点1、是无灭弧能力，只能在没有负荷电流的情况下分、合电路；2、一般送电操作时：先合隔离开关，后合断路器或负荷类开关；3、断电操作时：先断开断路器或负荷类开关，后断开隔离开关。
隔离开关的功能作用1、用于隔离电源，将高压检修设备与带电设备断开，使其间有一明显可看见的断开点；2、隔离开关与断路器配合，按系统运行方式的需要进行倒闸操作，以改变系统运行接线方式；3、用以接通或断开小电流电路隔离开关的参数额定电压= 回路标称电压*1.2/1.1 倍；额定电流标准值> 最大负载电流的150%隔离开关、负载开关与断路器的区别1、隔离开关在电路中起明显断开点的作用，以保证维修时人员的安全，一般只能切断线路的空载电流，不能切断负荷电流和短路电流；2、负荷开关也起隔离作用，并且能切断负荷电流；3、断路器能切断负荷电流和短路（故障）电流，故障时能够自动跳闸。
另外，某些型号的断路器也具有隔离功能，可以作为隔离电气使用。
2、断路器断路器是能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。
电气自动化中,断路器,接触器,热继电器,中间继电器以及转换开关之间的关系
电气自动化中,断路器,接触器,热继电器,中间继电器以及转换开关之间的关系
断路器、接触器、热继电器、中间继电器以及转换开关都是电气
自动化中常用的电器元件。
- 断路器是一种用来保护电气系统的开关装置，当电气系统中发
生过载、短路等故障时，断路器可以迅速切断电路，防止电气设备受
到损坏。
- 接触器是一种电磁开关装置，通过电气信号控制工作电路，用于进
行远距离的电气开关操作。
常用于控制大功率设备的开关操作。
- 热继电器是一种带有热释放元件的电气开关，它根据电流大小和时
间延迟来判断并保护电路。
当电气系统中的电流超过设定值或持续时
间过长时，热继电器会自动切断电路以防止电气设备过热损坏。
- 中间继电器是一种用来进行电路控制和信号转换的设备，通常用作
控制信号放大和隔离，将低电平的控制信号转换成高电平的控制信号，以供其他设备进行响应。
- 转换开关是一种能够在多个电路之间切换连接的开关，常用于改变
电路的通断状态或切换信号源。
总的来说，这些电器元件在电气自动化中扮演不同的角色：断路
器用于保护电路安全，接触器用于远距离的电气开关操作，热继电器
用于保护电气设备，中间继电器用于信号放大和隔离，转换开关用于
切换电路连接。
它们之间有相互补充和配合的关系，共同构成了电气
自动化系统的一部分。
ATSE与接触器负荷开关断路器的区别
ATSE与接触器、负荷开关、断路器的区别？
一、几类常用开关的国标定义：
1)接触器：能够接通、承载和分断正常电路条件下电流的一种非手动操作机
械开关电气。
2)负荷开关：在断开位置上，能够满足对隔离器所规定的隔离要求的一种开
关。
3)断路器：能够接通、承载和分断正常电路条件下电流；也能在规定的非正
常条件下，接通、承载一定时间和分断电流的一种机械开关电器。
4)ATSE：由一个（或几个）转换开关电器和其它必需的电器组成，用于检
测电源电路，并将一个或多个负载电路从一个电源自动转换到另一个电源的电器。
二、几类常用开关的用途：
1)接触器：可实现远距离控制、频繁通断的负载主要用于电机启动、停机控
制。
是一种“控制用”开关。
2)负荷开关：可实现电流的彻底、安全分断，主要用于负载的安全维护，是
一种“维修用”开关。
3)断路器：可实现过载、短路保护主要用于负载和短路的保护，是一种“保
护用”开关。
4)ATSE：可保证负载电源供应用于重要负载电源供应，是一种“电源选择
用”开关。
三、所以，综上所述，ATSE是一种有别于其他开关的一种独立的开关类别，他
转换的是电源，不是同一线路的接通和分断，“带负荷切换”是ATSE最大的特点，技术性能指标多是反映这项功能的可靠性。
由于ATSE是用于保证重要负荷的电源供应，所以，可靠性要求较高，同时，因为ATSE比其它开关增加了检测电路和自动转换功能，结构远比其它开关复杂，达到高可靠性并非易事。
电气控制回路八种常用元件原理介绍1
电气控制回路八种常用元件原理介绍断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
常用断路器外形图（如下图）1P微型断路器 3P微型断路器塑壳断路器断路器文字符号为：QF断路器图形符号为：单极断路器图形符号三极断路器图形符号2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC380V、AC220V、AC110V、AC36V、AC24V、AC12V和DC220V、DC36V、DC24V、DC12V等多种。
常用的有AC380V、AC220V，机床常用的有AC110V、AC36V 、DC36V、DC24V、等几种，外形一样，就是线圈的电压有区别。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
常用接触器外形图片接触器文字符号为：KM接触器图形符号表示为：接触器线圈图形符号: 接触器主触头图形符号 :接触器辅助常开触头图形符号接触器辅助常闭触头图形符号3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号： ---------------------------------热继电器元件热继电器常开热继电器常闭图形符号触头图形符号触头图形符号最常见的热继电器图片：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
断路器、接触器区别

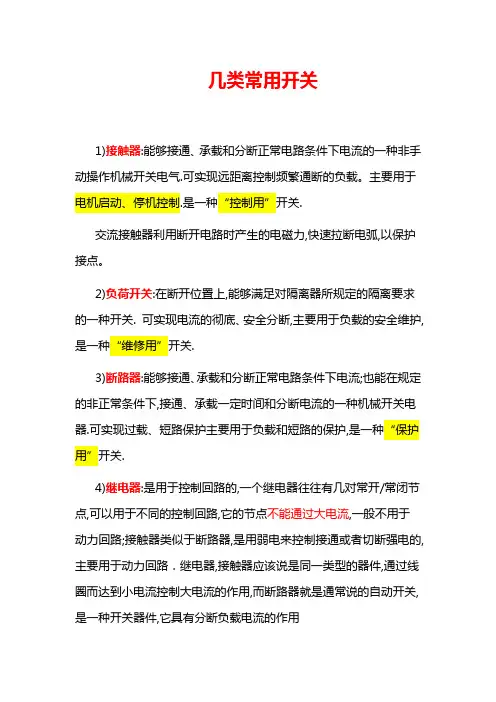

几类常用开关
1)接触器:能够接通、承载和分断正常电路条件下电流的一种非手动操作机械开关电气.可实现远距离控制频繁通断的负载。
主要用于电机启动、停机控制.是一种“控制用”开关.
交流接触器利用断开电路时产生的电磁力,快速拉断电弧,以保护接点。
2)负荷开关:在断开位置上,能够满足对隔离器所规定的隔离要求的一种开关. 可实现电流的彻底、安全分断,主要用于负载的安全维护,是一种“维修用”开关.
3)断路器:能够接通、承载和分断正常电路条件下电流;也能在规定的非正常条件下,接通、承载一定时间和分断电流的一种机械开关电器.可实现过载、短路保护主要用于负载和短路的保护,是一种“保护用”开关.
4)继电器:是用于控制回路的,一个继电器往往有几对常开/常闭节点,可以用于不同的控制回路,它的节点不能通过大电流,一般不用于动力回路;接触器类似于断路器,是用弱电来控制接通或者切断强电的,主要用于动力回路．继电器,接触器应该说是同一类型的器件,通过线圈而达到小电流控制大电流的作用,而断路器就是通常说的自动开关,是一种开关器件,它具有分断负载电流的作用
断路器和接触器都是用来接通和断开电路的.
1、一般情况下,断路器的额定电流比接触器大。
2、断路器具有很好的短路电流开断能力。
接触器需要和熔
断器配合才能开断短路电流;
3、接触器的额定电流开断次数要比断路器多(一般都超过
30万次),适合频繁操作.
4、断路器相当于插线把上面的开关;接触器相当于计算机的启动按钮; 断路器是用来供电的设备,不适合经常开合闸; 接触器是来控制电机启停的,是控制设备;
另：熔断器是靠熔体熔化保护线路的一种电器,不可重复使用.保护以后需要更换熔体.。
接触器,断路器,继电器 三者的区别
用它实际控 制电机的开 、停
这要在线路的出 口安装断路器，当电机出 现问题时及时跳闸，
用继电器组成5分钟 延时电路
事故 不能 跳闸
控制单一 适合频繁 设备 动作
大
用在一次回路中
2. 继电器，接触器应该说 是同一类型的器件，但是因为承 受的电流不同，被运用在不同的
二、流程图 控制 在电机的电源入口处串入接 接触器 控制
接触器则根据不同 的启动信号，接通 事故 线圈以后来控制电 不能 机的工作 跳闸
控制单一 适合频繁 设备 动作
事故 能否 跳闸
可 以 通 过 大 断路器起到了保护 事故 电流 电气过电流、过电 能跳 压等作用 闸 继电器比较 小不能直接 拖动大的负 载; 接触器工作 的电流比较 大电压比较 高,一般用于 强电;
能控制单 一设备/ 又可控制 多个设备 能控制单 一设备， 又可控制 多个设备
适合/不 适合频繁 动作 不适合频 繁动作
接触器,断路器,继电器 三者的区别
一、接触器，继电器、断路器是电动机控制回路中的三大件
用 在 主 触点大小 用在一次回路中 / 用 电路系 在二次回路中 统上/辅 助电路 上的 大 用在一次回路中 断路器 断路器就是通常说的自动 用 在 主 电 路 系 开关，是一种开关器件，它具有 统上 分断负载电流的作用 。 继电器 1. 通过控制线圈的有电或无电 辅 助 电 来驱动触头的开闭，以断开或接通电 路上的 路。 2. 继电器，接触器应该说是同 一类型的器件，但是因为承受的电流 接触器 1. 通过控制线圈的有电或 用 在 主 无电来驱动触头的开闭，以断开 电 路 系 统上 或接通电路。 小 用在二次回路中 可以通过大 电流/可以通 过小电流 作用
高压真空断路器和高压接触器的区别
高压真空断路器和高压真空接触器的区别一、接触器接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电场合。
接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。
在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制（达1250A）电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。
接触器控制容量大，适用于频繁操作和远距离控制，是自动控制系统中的重要元件之一。
接触器主要做工业控制用，一般负载以电机居多，当然会有一些加热器、做双电源切换等场合使用。
在接触器的通断是通过控制线圈电压来实现的。
根据灭弧的不同结构可以分为真空接触器和普通接触器。
根据不同的控制电压可以分为直流接触器和交流接触器，它的主要附件为辅助触点。
在工业电气中，接触器的型号很多，工作电流在5A-1250A的不等，其用处相当广泛。
二、高压真空断路器高压真空断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
高压真空断路器按其使用范围分为高压高压真空断路器与低压高压真空断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。
高压真空断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件。
目前，已获得了广泛的应用。
电的产生、输送、使用中，配电是一个极其重要的环节。
配电系统包括变压器和各种高低压电器设备，低压高压真空断路器则是一种使用量大面广的电器。
高压真空断路器是起保护作用的，能熄灭电弧，有分段能力。
接触器是利用线圈来控制电路的通断，接触器通电后，常开的就闭上了，长闭的打开，这样来控制。
断路器、接触器区别
几类常用开关的国标定义：1.接触器:能够接通、承载和分断正常电路条件下电流的一种非手动操作机械开关电气。
可实现远距离控制、频繁通断的负载主要用于电机启动、停机控制。
是一种“控制用”开关。
2.负荷开关：在断开位置上，能够满足对隔离器所规定的隔离要求的一种开关。
可实现电流的彻底、安全分断，主要用于负载的安全维护，是一种“维修用”开关。
3.断路器：能够接通、承载和分断正常电路条件下电流；也能在规定的非正常条件下，接通、承载一定时间和分断电流的一种机械开关电器。
可实现过载、短路保护主要用于负载和短路的保护，是一种“保护用”开关。
4.继电器：是用于控制回路的，一个继电器往往有几对常开 /常闭节点，可以用于不同的控制回路，它的节点不能通过大电流，一般不用于动力回路；接触器类似于断路器，是用弱电来控制接通或者切断强电的，主要用于动力回路。
继电器，接触器应该说是同一类型的器件，通过线圈而达到小电流控制大电流的作用，而断路器就是通常说的自动开关，是一种开关器件，它具有分断负载电流的作用。
断路器和接触器都是用来接通和断开电路的。
一般情况下，继路器的额定电流比接触器大（目前中压接触器最大为６３０Ａ）；断路器具有很好的短路电流开断能力（目前中压系统最大可做到８０ＫＡ），而接触器需要和熔断器配合才能开断短路电流；接触器的额定电流开断次数要比断路器多（一般都超过３０万次），适合频繁操作。
断路器——具有过载、短路和欠电压保护功能，能保护线路和电源能力的基本电器叫断路器，它常以能承受较大的负荷及更大的短路电流，并有自动断路功能。
应用：电力线路、用电设备的接通、断开与自动保护。
空气开关——一种只要有短路现象，开关形成回路就会跳闸的开关叫空气开关。
空气开关也就是空气断路器。
交流接触器利用主接点来开闭电路，用辅助接点来执行控制命令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
配电柜内常用电气元件大集合及解说
配电柜内常用电气元件大集合及解说断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，小编以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
断路器文字符号为：QF断路器图形符号为：2、接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
接触器文字符号为：KM接触器图形符号为：3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号：4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。
中间继电器文字符号：KA中间继电器图形符号：5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。
常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。
按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。
当按下红色按钮时必须使设备停止运行或断电。
（2）“启动”按钮的颜色是绿色。
（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。
接触器,断路器,继电器 三者的区别
接触器只起到开关的作用只不过灭弧能力强可以频繁控制，
断路器是带有灭弧过载，短路欠压等保护作用的开关，一般用在不频繁开的场合可以对一些电路提供保护，而且接触器一般都是电流控制，而断路器是人工控制
继电器上面有一个开关把柄上面个下面有3个接线桩,继电器和接触器原理是一样的,只是接触器工作的电流比较大电压比较高,一般用于强电;继电器比较小不能直接拖动大的负载;3者的区分比较容易的继电器只有上下3个接线桩和中间一个把柄,继电器和接触器差不多,接触器一般比继电器大,接触器的接线桩有上下3个是大的其他的比较小,继电器者都是一样大的,还有继电器有可能是透明的,接触器者没;如果是很大的老式的接触器有可能上面有陶瓷的盖子.
继电器：是辅助电路上的，不能通过大电流，是典型的“小”东西控制“大”东西。
举一个例子，某一条线路带一个小型电机，电机开5分钟停5分钟；这要在线路的出口安装断路器，当电机出现问题时及时跳闸，在电机的电源入口处串入接接触器，用它实际控制电机的开、停，用继电器组成5分钟延时电路，来控制接触器。
也就是说继电器，接触器应该说是同一类型的器件，但是因为承受的电流不同，被运用在不同的线路上，它们是通过线圈而达到小电流控制大电流的作用。而断路器就是通常说的自动开关，是一种开关器件，它具有分断负载电流的作用 。
接触器，断路器，继电器 三者的区别
接触器：是用在主电路系统上，控制单一设备，如某台电机，也是一种开关，但它能被控制，如用继电器控制，适合作频繁动作，但一般容量比较小，没有保护功能，事故时不能自己跳闸；
断路器：也是用在主电路系统上，即可控制单一设备，又可控制多个设备，但不适合频繁动作，容量可作的很大，有保护功能，事故时能自己跳闸；
断路器,接触器,继电器异同
接触器一般用于380V/220V电路，一般带有辅助接点。
继电器用在36V以下电路。
五、相关比较
1.脱扣器与继电器
两者的原理相同，都是通过线圈的通断电实现动作功能的。
区别在于：脱扣器的输出信号为机械动作信号；继电器的动作信号为电气信号。
简单来说：
脱扣器通过动铁芯传动，用于开关跳闸或安全闭锁；
继电器通过动铁芯传动，使继电器自带的触头分合状态发生变化。
可以认为：继电器是由脱扣器和若干组继电器触头组成的。
2.断路器和隔离开关
两者都用于电路的通断控制。
区别在于：断路器既可分断额定电流，也可分断短路电流；
隔离开关只可分断空载电路，或通过配置灭弧附件分断额定电流。
断路器是具备故障分断能力的，即发生故障时，使用断路器可将故障切除。
接触器则不具备，若使用接触器分断故障，应与其他保护元件一起配合才可以。
继电器相当于小负载电流的接触器。
总之，断路器具有短路、过载、欠压等保护功能，可以断开相对较高的故障电流，而接触器只能通断额定电流。断路器不能频繁动作，而接触器可以频繁动作。接触器需接辅助电源（控制电源），而断路器不装电动操作机构的话无需辅助电源。
释放值xf与动作值xx的比值叫做反馈系数，即 Kf= xf /xx
触点上输出的控制功率Pc与线圈吸收的最小功率P0之比叫做继电器的控制系数，即Kc=PC/P0
四、断路器、接触器、继电器的异同
（1）继电器只能用于控制或保护回路，用于断开或闭合220V及以下的电压、电流不大于1-5A回路。其触头没有灭弧装置，所以不能算开关，只是一个结点或触点；
接触器与断路器的区别分析
接触器与断路器的区别分析非专业领域的人可能对于接触器和断路器了解的并不多，更不用说了解接触器和断路器的区别了。
然而事实上两者存在着相当大的不同，无论是在功能上还是在原理上，接下来就来为大家介绍一下它们的特点和区别，快来了解一下吧!什么是接触器?接触器在广义上指的是在工业用电中利用线圈流过电流所产生磁场从而使触头闭合，来达到控制负载电器得作用。
什么是断路器?断路器就是指可以关闭，承载或者是打开，断开正常回路情况下的电流，而且可以关闭在规定的时间内承载和断开异常回路情况下的电流开关装置，断路器有高压断路器和低压断路器这两种不同的类型。
接触器与断路器有什么区别1、接触器与断路器的作用不同。
接触器作用是实现频繁接通和分断带有负载的主电路或大容量控制电路，且能实现远距离自动控制。
断路器的作用实现短路、过载、失压保护，一般作为电气控制柜的总开关。
2、接触器与断路器的结构有所不同。
接触器主要有四部分构成，电磁系统、触点系统、灭弧室、其它部分。
而断路器主要有触点系统、灭弧装置、操作机构、热脱扣器、电磁脱扣器及外壳等部分组成。
3、接触器与断路器工作过程不同。
接触器的工作过程，其线圈得电则铁芯线圈产生磁力，吸合动铁芯，于是动铁芯带动动触点与静触点接触，使电路导通。
线圈失电吸力消失，动铁芯依靠弹簧反作用力而分离，断开动触点与静触点的接触，使电路被切断。
而断路器的工作过程，其主要是一种手动低压电器，当电路正常时，只要手动合断路器，就能使动静触点正常闭合，断开断路器也是手动断开。
假如电路出现异常，那么断路器会自动跳闸从而切断电源，实现保护作用。
4、接触器与断路器的机械使用寿命，接触器高于断路器，接触器的机械使用寿命不会低于30万次，而断路器的机械使用寿命，配上永磁机构的也只有10万次左右。
还有就是接触器不具备断开短路电流能力，也不具备重合闸功能，但是断路器具备。
断路器接触器区别
断路器与接触器有何大的区别？1。
断路器与接触器有何大的区别？（不都是起开断电路的作用吗？）2。
空气断路器与一般的断路器有何区别？3。
断路器里的脱扣器是不是可以附加上去的？怎么又分为“欠压脱扣器”、“过流脱扣器”“热敏脱扣器”“电磁脱扣器”等？4。
断路器的极数指的什么东西？（以ABB为例，S3是3-4极）5。
在ABB的技术资料里，热敏脱扣一栏为I1（过流保护电流整定）、电磁脱扣一栏为I3（瞬时短路保护电流整定），难道我选用其中一个脱扣，就只能使用一种保护功能？而且在I3栏标示：I3=10xIth(Ith为40度时，过电流脱扣器的额定电流），但其数字却不等于10倍的Ith?整定电流指的什么？6.能量通道值I^2t是什么东东？接触器可以频繁地接通或断开电路而断路器不适合，断路器断开电路后能形成可靠的断点，便于检修电路。
空气断路器指动静触头之间的绝缘依靠空气，而不是变压器油或其他介质。
是可以根据实际需要增加，欠压脱扣起欠压保护作用，过流脱扣器起短路保护，热敏脱扣起过负荷保护。
不说了自己找书看1. 接触器是控制线圈的得电来控制主触点的通断(被动),而断路器是通过机械装置来进行通断(主动,可配电动机构),因而能形成可靠的断点.2.多数断路器触点均直接在空气中,又称空气断路器.3.断路器有许多保护功能是选配,得加钱,一般根据自己的需要选择.4.级数即A,B,C,N呵呵，我来回答一下下，不知对否1. 同3楼，回答得挺好的，够你理解了。
2. 补充：空气断路器的主触头均在空气中进行合闸和开断，其灭弧也只是用空气吹弧、栅格分段冷却等方式实现，灭弧和绝缘都不借助于任何的第三种介质，比如：绝缘油，SF6等3. 断路器的脱扣器是指断路器的各种脱扣装置。
根据其脱扣的原理不同，所以分为了如此之多样的脱扣器。
4. 极数通俗点说是指断路器所拥有的主触头对数5. 不是很清楚ABB的断路器，没用过（嘻嘻），但断路器原理大同小异，请参考：一般断路器都含有多个脱扣原理（其中有一脱扣器损坏并不影响其它脱扣器）。
电气开关型选择
电气开关型选择在现代社会中，电气开关是电力系统中不可或缺的设备之一。
它们用于控制、保护和监视电力设备和电路，是电力传输和分配的核心部件。
在选择电气开关时，需考虑多种因素，包括应用环境、负载类型、安全要求等。
本文将介绍电气开关的类型以及选择时的关键因素。
一、电气开关的类型1.低压断路器低压断路器常用于低压电力系统中，主要用于防止电路过载和短路。
它们具有断电、断开和分配电流能力，并能自动重置或手动恢复供电。
低压断路器通常分为熔断器式断路器和磁力式断路器两种类型，可根据具体应用环境和负载类型选择。
2.隔离开关隔离开关用于将电路或设备与电源完全分离，以便进行维护或检修工作。
它们能够切断和连接电路，并提供可靠的电气隔离。
隔离开关可按负载断开能力、操作方式（手动或电动）、断开速度等进行分类，选择时需综合考虑实际需求。
3.接触器接触器通常用于控制较大功率的电气设备，如电动机、变压器等。
它们由电磁驱动，并具备可靠的电气接触。
接触器可根据额定电流、使用寿命、操作系统等特性进行选择，以满足负载的控制需求。
继电器是一种电控开关，用于在低功率电路中控制高功率电路。
它们具有信号隔离和放大的功能，能够实现远距离控制。
继电器可根据触点类型（干接触或湿接触）、操作方式等特性进行选择，以满足不同控制需求。
二、电气开关选择的关键因素1.负载类型和特性在选择电气开关时，首先要考虑负载的类型和特性。
不同的负载有不同的电流和电压要求，因此需要选择适应负载要求的开关。
例如，对于电动机控制，通常选择能够承受起动电流的接触器或磁力式断路器。
2.应用环境应用环境是选择电气开关时的另一个关键因素。
例如，如果开关将被安装在潮湿或腐蚀性环境中，需要选择具有防水、防腐蚀能力的开关。
同样，如果开关将被安装在高温环境中，需要选择能够承受高温的开关。
3.安全要求安全是电力系统设计和运行的重要考虑因素。
在选择电气开关时，需要评估安全要求，例如过载保护、短路保护、漏电保护等功能。
空气开关和接触器的区别
1.断路器——具有过载、短路和欠电压保护功能，能保护线路和电源能力的基本电器叫断路器。
它常以能承受较大的负荷及更大的短路电流，并有自动断路功能。
应用：电力线路、用电设备的接通、断开与自动保护。
2.空气开关——一种只要有短路现象,开关形成回路就会跳闸的开关叫空气开关。
空气开关也就是空气断路器。
3.交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器的动作动力来源于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择。
为了使磁力稳定，铁芯的吸合面，加上短路环。
交流接触器在失电后，依靠弹簧复位。
另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。
20安培以上的接触器加有灭弧罩，利用断开电路时产生的电磁力，快速拉断电弧，以保护接点。
交流接触器制作为一个整体，外形和性能也在不断提高，但是功能始终不变。
无论技术的发展到什么程度，普通的交流接触器还是有其重要的地位。
4.熔断器其实就是一种短路保护器，广泛用于配电系统喝控制系统，主要进行短路保护或严重过载保护。
工作时，熔断器串连在被保护的电路中。
当电路发生短路或严重过载时，熔断器中的熔断体将自动熔断，起到保护作用，最常见的就是保险丝。
另外还有断路器,俗称"空气开关",也是一种短路保护器,当过流时,它会自动跳闸,起到保护作用;熔断器、断路器都是保护电器。
但它们不是一样.断路器是总称，它分为两种——框架式断路器和塑料外壳式断路器。
框架式断路器俗称万能断路器；塑料外壳式断路器俗称空气开头。
他们具有短路和过载保护，可重复使用。
寿命一般在几千次到几万次。
熔断器是靠熔体熔化保护线路的一种电器，不可重复使用。
接触器、断路器、继电器的区别与联系
一、接触器、断路器和继电器的区别：1、作用不一样：继电器的首要作用是信号检测、传递、转换或处置用的，它通断的电路电流一般较小，一般用在控制电路里，控制弱信号。
接触器首要作用是用来接通或断开主电路的。
主电路是指一个电路工作与否是由该电路是不是接通为标志。
主电路概念与控制电路相对应。
一般主电路通过的电流比控制电路大。
而继电器的触头一般不分主辅；继电器的触头有时是成对设置的，即常开触头和常闭触头组合在一起，而接触器不成对设置;继电器关于特定的需要，会与其它设备组合规划成时间继电器、计数器，压力继电器等等，有附加功用，而接触器一般没有。
2、触头开闭不一样：另外接触器用来接通或断开功率较大的负载，用在(功率)主电路中，主触头可以带有连锁接点以表明主触头的开闭情况。
而继电器一般用在电器控制电路中，用来扩展微型或小型继电器的触点容量，以驱动较大的负载。
如可以用继电器的触点去接通或断开接触器的线圈。
一般继电器都有较多的开闭触点，当然继电器通过恰当的接法还可以完结某些格外功用，如逻辑运算等。
二、接触器、断路器和继电器三者从结构和工作原理上无任何联系。
扩展资料：接触器电性能测试技术现状对接触器等有触点开关电器动态检测技术研究主要集中在以下几个方面：1、以计算机作为上位机，A/D 采样板或DSP 作为下位机的触头参数自动检测系统采用自行研制的继电器电寿命计算机检测与控制装置在继电器电寿命试验的开始、中间、结尾三个不同的时段对过电压信号进行采集。
采用自行研制的A/D采样板或以DSP为核心的高速数据采集卡，对触头接触压降、断开触头间电压、主回路电流等触头电气参数进行采样。
控制部分采用数字I/O板通过控制固态继电器来驱动接触器或继电器通断。
软件方面采用VB编程，中断处理程序实现数据采样、逻辑控制等功能。
文献中的数据处理方面主要针对电网频率、功率因数的计算。
通过对采集到的电压信号的分析，利用快速傅里叶变换将时域信号变换为频域信号，将变换的结果分别放在实部与虚部的数组中，出现峰值的位置为电网频率，利用公式计算出电网频率。
风机上常用的电气元件有继电器、接触器、断路器、空开、各类传感器等,如果对这些电气符号很了解的话,看懂
风机上常用的电气元件有继电器、接触器、断路器、空开、各类传感器等，如果对这些电气符号很了解的话，看懂图纸就不难。
下面对风机常用的电气符号做一个详细的说明，如果光凭记的话，很难分的清，也很容易忘，这就需要你结合风机图纸学习，时间长了就会记得很牢固。
熔断器电气符号。
俗称保险，起限流保护作用，本身具有损坏识别装置，图中篮圈所示。
电磁触发式单联空开。
就是常见
电热和电磁触发式空开。
顾名
思义，内部设置两种触发方式
电磁脱扣器：当线路短路或严
重过载电流时，电磁铁工作，触动
热金属片：当电路一般性过载
时，虽不能使电磁脱扣工作跳脱，
但会使热双金属片受热弯曲，触动
旋钮开关，没有什么保护功能，只是起切换作用，如右图一定要跟另一种把手是旋钮的开关区分清楚，如下图所示，
电源输出插座连接端子
意思就是可插拔式回路中间
保护器，一般串联在测量、信号回路中间，对回路两边的元件
直流电机
以直接从这个标示字母知道是个什么设备。
下面就把风机常用的一些标示字母介绍下。
断路器和接触器的区别
断路器和接触器的区别断路器和接触器的区别 断路器能熄灭电弧，有分段能力，起保护作用。
接触器是利用线圈来控制电路的通断，接触器通电后，常开的就闭上，长闭的就关上，这样来控制。
1、断路器主要做保护，但不是过热就断掉了，它的保护目前比较常用的是三段保护，既过载保护、短路短延时、长路长延时。
还有一些欠压、过压等保护功能。
具体视品牌、型号而定。
它的分合闸可以手动也可电动。
安装方式有固定式、抽屉式等三种方式。
根据电流的大小和工作电压的等级可以分为低压塑壳断路器、低压框架断路器和高压真空断路器。
根据脱扣曲线的不同可以分为不同的使用场合。
和保险丝还是又很大区别的。
2、接触器主要做工业控制用，一般负载以电机居多，当然会有一些加热器、做双电源切换等场合使用。
在接触器的通断是通过控制线圈电压来实现的。
根据灭弧的不同结构可以分为真空接触器和普通接触器。
根据不同的控制电压可以分为直流接触器和交流接触器，它的主要附件为辅助触点。
真空断路器和真空接触器的区别 真空断路器与真空接触器实际上和空气断路器空气接触器的作用是一样的，只不过吧灭弧单元放在真空环境中了，增强了对环境的适应性，同时由于真空绝缘与灭弧性能良好，得到了广泛的应用。
真空断路器：是一种保护设备，在线路发生故障时能自动分闸，保护线路；同时也能手动的分闸切断负荷电流。
真空接触器：是一种反复操作的装置，其能切断负载电流，不能开断短路电流，同时还带有敞开与常闭触点。
且不具有短路电流的保护作用，其只能受给定的信号来完成分开与保持。
断路器 断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3千伏以上的称为高压电器。
断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
断路器、接触器、熔断器
分
类
• 按操作方式分：有电动操作、储能操作和 手动操作。 • 按结构分：有万能式和塑壳式。 • 按使用类别分：有选择型和非选择型。 • 按灭弧介质分：有油浸式、真空式和空气 式。 • 按动作速度分：有快速型和普通型。 • 按极数分：有单极、二极、三极和四极等。 • 按安装方式分：有插入式、固定式和抽屉 式等。
• 负荷开关是可以带负荷分断的，有自灭弧 功能，但它的开断容量很小很有限。 • 隔离开关一般是不能能带负荷分断的，结 构上没有灭弧罩，也有能分断负荷的隔离 开关，只是结构上与负荷开关不同，相对 来说简单一些。 • 负荷开关和隔离开关，都可以形成明显断 开点，大部分断路器不具隔离功能，也有 少数断路器具隔离功能。 • 隔离开关不具备保护功能，负荷开关的保 护一般是加熔断器保护，只有速断和过流 • 断路器的开断容量可以在制造过程中做的 很高。主要是依靠加电流互感器配合二次 设备来保护。可具有短路保护、过载保护、 漏电保护等功能。
接触器
定
义
能频繁关合、承载和开断 正常电流及规定的过载电流 的开断和关合装置。
简
介
接触器是指工业电中利用线圈流过电流产 生磁场，使触头闭合，以达到控制负载的 电器。接触器由电磁系统（铁心，静铁心， 电磁线圈）触头系统（常开触头和常闭触 头）和灭弧装置组成。其原理是当接触器 的电磁线圈通电后，会产生很强的磁场， 使静铁心产生电磁吸力吸引衔铁，并带动 触头动作：常闭触头断开；常开触头闭合， 两者是联动的。当线圈断电时，电磁吸力 消失，衔铁在释放弹簧的作用下释放，使 触头复原：常闭触头闭合；常开触头断开。
简
介
• 负荷开关是介于断路器和隔离开关之间的 一种开关电器，具有简单的灭弧装置，能 切断额定负荷电流和一定的过载电流，但 不能切断短路电流。按照使用电压可分为 高压负荷开关和低压负荷开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
几类常用开关的国标定义：
1.接触器:能够接通、承载和分断正常电路条件下电流的一种非手动操作机械开关电气。
可实现远距离控制、频繁通断的负载主要用于电机启动、停机控制。
是一种“控制用”
开关。
2.负荷开关：在断开位置上，能够满足对隔离器所规定的隔离要求的一种开关。
可实现电
流的彻底、安全分断，主要用于负载的安全维护，是一种“维修用”开关。
3.断路器：能够接通、承载和分断正常电路条件下电流；也能在规定的非正常条件下，接
通、承载一定时间和分断电流的一种机械开关电器。
可实现过载、短路保护主要用于负载和短路的保护，是一种“保护用”开关。
4.继电器：是用于控制回路的，一个继电器往往有几对常开 /常闭节点，可以用于不同的
控制回路，它的节点不能通过大电流，一般不用于动力回路；
接触器类似于断路器，是用弱电来控制接通或者切断强电的，主要用于动力回路。
继电器，接触器应该说是同一类型的器件，通过线圈而达到小电流控制大电流的作用，而断路器就是通常说的自动开关，是一种开关器件，它具有分断负载电流的作用。
断路器和接触器都是用来接通和断开电路的。
一般情况下，继路器的额定电流比接触器大（目前中压接触器最大为６３０Ａ）；
断路器具有很好的短路电流开断能力（目前中压系统最大可做到８０ＫＡ），而接触器需要和熔断器配合才能开断短路电流；接触器的额定电流开断次数要比断路器多（一般都超过３０万次），适合频繁操作。
断路器——具有过载、短路和欠电压保护功能，能保护线路和电源能力的基本电器叫断路器，它常以能承受较大的负荷及更大的短路电流，并有自动断路功能。
应用：电力线路、用电设备的接通、断开与自动保护。
空气开关——一种只要有短路现象，开关形成回路就会跳闸的开关叫空气开关。
空气开关也就是空气断路器。
交流接触器利用主接点来开闭电路，用辅助接点来执行控制命令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器的动作动力来源于交流电磁铁，电磁铁由两个“山”字形的幼硅钢片叠成，其中一个固定，在上面套上线圈，工作电压有多种供选择，为了使磁力稳定，铁芯的吸合面，加上短路环。
交流接触器在失电后，依靠弹簧复位。
另一半是活动铁芯，构造和固定铁芯一样，用以带动主接点和辅助接点的开短。
２０安培以上的接触器加有灭弧罩，利用断开电路时产生的电磁力，快速拉断电弧，以保护接点。
交流接触器制作为一个整体，外形和性能也在不断提高，但是功能始终不变。
无论技术的发展到什么程度，普通的交流接触器还是有其重要的地位。
熔断器其实就是一种短路保护器，广泛用于配电系统和控制系统，主要进行短路保护或严重过载保护。
工作时熔断器串连在被保护的电路中，当电路发生短路或严重过载
时，熔断器中的熔断体将自动熔断，起到保护作用，最常见的就是保险丝。
另外还有断路器。
俗称“空气开关”，也是一种短路保护器，当过流时，它会自动跳闸，起到保护作用；空气开关、断路器都是保护电器，但它们不是一样，断路器是总称，它分为两种——框架式断路器和塑料外壳式断路器。
框架式断路器俗称万能断路器；塑料外壳式断路器俗称空气开关。
他们具有短路和过载保护，可重复使用。
寿命一般在几千次到几万次。
熔断器是靠熔体熔化保护线路的一种电器，不可重复使用。
保护以后需要更换熔体。
断路器按其使用范围分为高压断路器、低压断路器，高低压界线划分比较模糊，一般将３ＫＶ以上的成为高压电器。
低压断路器又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载和短路保护的电器。
它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器开关与过欠热继电器等的组合，而且在分断故障后一般不需要变更零部件，获得了广泛的应用。
分类：
按操作方式分有：电动操作、操作和手动操作。
按结构分有：万能式和塑壳式。
按使用类别分有：选择型和非选择型。
按灭弧介质分有：油浸式、真空式和空气式。
按动作速度分有：快速型和普通型。
按级数分有：单级、二级、三级和四级等。
按安装方式分有：插入式、固定式和抽屉式等。
高压断路器（或称高压开关）是变电所主要的电力控制设备，具有灭弧功能，当系统正常运行时，它能切断和接通线路及各种电气设备的空载和负载电流；当系统发生故障时，它和继电保护配合，能迅速切断故障电流，以防止扩大事故范围。
因此，高压断路器工作的好坏，直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（ＳＦ６断路器）、真空断路器、压缩空气断路器等。
打个简单的比方：
断路器相当于插线板上而把开关；接触器相当于计算机的启动按钮；
断路器是用来供电的设备，不适合经常开合闸；
接触器是来控制电机启停的，是控制设备；
顺便说说继电器：
继电器和接触器的原理基本上一样，
区别主要就是接触器的主角点是控制给电机等负载供电，通断电流都比较大；
继电器主要是用在控制方面，不用直接给负载供电；通断电流都比较小；
请问自保持继电器（自锁型继电器）和普通继电器有什么区别？
解答：
继电器可以分为单边稳态型，单线圈自保持型和双线圈自保持型。
单边稳态型继电器（普通继电器），单边稳态型继电器线圈通电则继电器置位，线圈断电则复位；
单线圈自保持型：单线圈自保持型继电器有自保持结构，在线圈上输入一个正向脉冲后继电器保持置位状态，输入反向脉冲后继电器就复位了；
双线圈自保持型：双线圈自保持型继电器的自保持型结构由两个线圈组成，置位线圈和复位线圈，在置位线圈上加脉冲则继电器置位，在复位线圈上加脉冲则继电器复位。
自保持继电器相对与普通继电器有很好的省电功能，因此越来越多的取代普通继电器为广大用户所接受。
