不同交流电负载类型的定义

1、交流电动机负载：AC-3、AC-

2、AC-4，启动冲击电流AC-2很大，AC-3非常大，AC-4非常巨大，例如产线中主要电动机、电机配套风机、泵站电机；

2、交流电阻性负载：AC-1，启动冲击电流非常小、很平缓，例如加热器、操作台、称重仪、数显表；

3、交流电磁铁：AC-1

4、AC-15，启动冲击电流比AC-3等小得多，但比AC-1大，例如：接触器线圈；

4、混合负载--电阻性负载与功率较小、通断不频繁的电动机负载混合：AC-22，启动冲击电流不大，例如产线中对中系统、纠偏系统、油气润滑装置。

用于保护及控制的电气元件，由于所配属的交流负载的不同，其选型类型也不同。

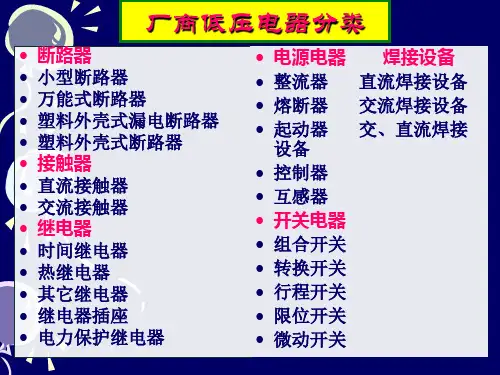

电气元件选型依据

一、电动机断路器：施耐德GV2ME、GV3P 、GV3ME，对应电动机功率60W~37KW，包含热脱扣保护、磁脱扣保护；属于电动机保护元件

用于电动机负载（负载类型：AC-3、AC-4、AC-2)的保护开关：在我们的产线中主要用于各类电动机、风机、液压泵站电机。

1、依据电机额定功率、额定电压AC380V（或者AC400V)选型。

小功率15KW及以下：国产GV2ME，功率选型：1-13页，辅助触点：1-15页；例如GV2ME14C,1NO：GVAE1

中等功率22~30KW：GV3P，功率选型：2-40页，辅助触点：2-46页：例如GV3P50,1NO：GVAE1

大功率37KW：进口GV3ME，功率选型：2-40页，辅助触点：2-46页；例如GV3ME80,1NO/1NC:GV3A01 2、热脱扣保护电流整定：

热脱扣保护电流是一个可设定的范围值，在现场用十字螺丝刀，按照电动机铭牌上的额定电流的1.1倍整定。

备注：

1）该系列电动机断路器都是3极的（3P)；

2）最小功率型号只选择到GV2ME04为止，不再向下选择。

3）热脱扣用于过载保护，磁脱扣用于短路保护。磁脱扣电流范围固定，无需设置。

4）带负载启动的泵站电机，需要加大一档功率选型，例如对中、纠偏泵站电机11KW，按前述原则应选择

GV2ME22C，但是按照此条款要求，最终上调一档，按照15KW选择GV2ME32C。

问题：

1）什么叫脱扣，热脱扣、磁脱扣的动作原理是什么？

2）什么是绝缘电压Ui、耐冲击电压Uimp，GV2ME、GV3P 、GV3ME的绝缘电压、耐冲击电压各是多少？3）什么是分断能力Icu、使用分断能力Ics，GV2ME、GV3P 、GV3ME的分断能力是多少？

4）请自行列出0.37KW、10KW、37KW的电动机断路器，要求一个辅助触点用于传动状态反馈。

二、小型断路器：施耐德iC65N系列。（仅限于负载电流63A以下使用，如超过63A应该选用天水213的塑壳断路器）

主要用于AC-1、AC-22负载，也可以用于保护要求不高的风机AC-2负载：例如对外供电（AC-1或者AC-22）、加热器（AC-1）、操作台（AC-1）、电机驱动模块风扇（AC-2）的保护等场合。属于配电保护、电动机保护元件。

1、脱扣曲线的选择：iC65N带有热、磁脱扣保护功能，分为B、C、D三种脱扣曲线。

C型曲线: 磁脱扣电流=5~10倍负载额定工作电流：iC65N xP CxA，用于AC-1负载（操作台、加热器、对外供电），例如液压泵站加热器开关iC65N 3P c10A，PLC柜总电源开关iC65N 3P c32A，控制柜去往操作台iC65N 2P c10A。

D型曲线: 磁脱扣电流=10~14倍负载额定工作电流：iC65N xP DxA，用于电机驱动模块风扇（AC-2负载）或者对外供电系统中包含较大电机（AC-22），选用D曲线，例如开卷电机模块的模块风扇开关iC65N 2P d6A，MM440变频器的主电源开关iC65N 3P d50A。

不同负载，启动冲击电流不同，对于AC-2等电动机负载，启动瞬间的冲击电流大约是正常时额定工作电流的10倍左右，为了避免瞬时的启动冲击电流造成断路器非正常跳闸，所以针对AC-2电动机负载选用D型曲线。

2、极数选择：1P、2P、3P

L1、L2、L3三相时选用3P极数，例如对中系统供电：iC65N 3P c10A；PLC柜总电源：iC65N 3P c32A。

L、N时选用1P极数，例如纠偏系统iC65N 1P 10A；

L1、L2两相时选用2P极数，例如控制柜去往操作台iC65N 2P c10A

注意：N、PE线不能接断路器。

3、断路器额定电流选择：按照所保护电路的负载额定工作电流的1.2~1.4倍选择具体型号，参见施耐德手册的第12、13页。断路器的额定电流既不可偏小，亦不可过大。偏小了，将引起频繁的误跳闸；偏大了，负载过载了不跳闸，失去保护作用。

备注：

1）当用于对外供电时要谨慎，如果供电对象是混合负载（AC-22），并且包含较大功率电机（7.5KW以上），此种情况属于包含较大AC-3负载的AC-22负载，要么改用电动机断路器，要么按照2~3倍电流依据选择iC65N D 曲线。

2）可用于220Vac、380Vac系统，分断能力略有不同。

3）小型断路器的热脱扣电流是固定值，不可调整。

4）小型断路器与电动机断路器的区别：电动机断路器=D脱扣曲线的小型断路器+热过载继电器

问题：

1）iC65N的分断能力、绝缘电压、耐冲击电压是多少？

2）请自行列出4种不同负载电流、极数、脱扣曲线的小型断路器。

三、交流接触器：施耐德，95A以下小功率LC1E06~LC1E95系列，115~1800A大功率LC1F系列

可用于AC-3、AC-1、AC-22等各种类型的负载通电/断电控制；属于配电控制、电动机控制元件。

1、依据额定功率、额定电压选型，注意AC-3功率小于AC-1功率，施耐德手册第

2、3页。

以LC1E06为例，在380V场合，用于AC-3负载，对应功率1.5KW、工作电流6A；用于AC-1负载，可工作于20A电流。

用于AC-3电机额定功率选型：施耐德LC1E系列手册第10页。

用于AC-1负载额定电流选型：施耐德LC1E系列手册第11页。

2、线圈电压通常选用220Vac 50Hz，对应编码M5

3、LC1E系列本体包括瞬时辅助触点（第10、11页）：编码包含在接触器本体编码中；如辅助触点数量不够用，亦可以额外增加外挂瞬时辅助触点（第13页）：另行编码：LAENxxN

4、大电流的LC1F系列用于BLM的通断控制

问题：

1）做为控制元件，交流接触器需要经常通断，其主触点寿命、分断能力显著高于电动机断路器、小型断路器等很少通断的元件，请举例列出11KW、AC380V的元件相应数据说明上述问题。

2）请解读LC1E50M5N+LAEN11N、LC1E0910M5N各位数字字母含义，各自包含什么辅助触点。
