kV配电房设计要求
配电房、开闭所设置要求
202207 配电房、开闭所一般要求整理注：以下内容根据近期相关供电深化提资及供电局要求整理，仅代表目前相关要求，可能与不同时期项目存在差异。
总图部分：一、一般原则：（供电验收要求）具备规划局审批文件，符合规划及设计图纸要求，采用独立建筑。
环网室、开闭所宜设置在用电地块沿主次干道处，便于电缆进出；配电所在兼顾外线进出的前提下，宜设置于低压用电负荷中心，低压供电半径按照150m控制。
设置于地下应具备全部建筑具有地下二层标准,且经公司相关领导及职能部室书面批准，无相关许可手续，不予验收。
二、外部道路：（供电验收要求）检修通道宽度不小于4米，巡视通道宽度不小于2米，并与主通道贯通；应充分考虑今后设备巡视、维护、检修施工需要；设置活动路障，便于抢修通行检修通道：指配电、开闭大门（樘口1800x2700）正对的道路巡视通道：指配电、开闭大门（樘口900x2400）正对的道路三、防火间距：GB 50016-2014（2018年版）应根据具体项目情况调整与周边建筑相邻面的门窗、墙体情况。
四、其他注意事项：不应在厕所、卫生间、盥洗室、浴室、厨房或其他蓄水、经常积水场所的直接下一层设置，且不宜与上述场所相贴邻，当贴邻设置时应采取防水措施；（供电建筑附设于其他建筑中；下方地库存在用水房间，需要做额外防水处理）变压器室、高压配电室、电容器室，不应在教室、居室的直接上、下层及贴邻处设置；当变电所的直接上、下层及贴邻处设置病房、客房、办公室、智能化系统机房时，应采取屏蔽、降噪等措施。
（供电建筑附设于其他建筑中，贴临长时间有人的空间，需要做额外隔声、电磁屏蔽处理）防火规范部分：（GB 50016相关条文）一、火灾危险性：（3.1.1）1、油浸变压器室属于丙类火灾危险性部位。
2、配电室（每台装油量大于60kg的设备）属于丙类火灾危险性部位。
3、配电室（每台装油量小于等于60kg的设备）属于丁类火灾危险性部位。
二、耐火等级：１、油浸变压器室、高压配电装置室的耐火等级不应低于二级，其他防火设计应符合现行国家标准《火力发电厂与变电站设计防火规范》GB 50229等标准的规定。
配电房设计规范要求
配电房设计规范要求配电房是电力系统中非常重要的组成部分，它负责将电力分配到各个用电设备和区域，其设计的合理性和规范性直接关系到电力供应的稳定性、安全性以及经济性。
下面我们就来详细了解一下配电房设计的规范要求。
首先，配电房的选址至关重要。
它应尽量靠近负荷中心，以减少线路损耗和电压降。
同时，要避开易燃易爆、潮湿、有腐蚀性气体以及多尘的场所，确保环境相对干燥、通风良好。
此外，还要考虑到运输和维护的便利性，便于设备的安装、检修和更换。
在建筑结构方面，配电房的屋顶、墙壁和地面应具备良好的防火、防水和防潮性能。
屋顶的承重能力要足够，以承受可能安装的设备和设施的重量。
墙壁应采用不燃材料建造，且具有一定的隔热和隔音效果。
地面要平整、坚固，并做好防滑处理。
进入配电房，内部的布局要合理。
高低压开关柜、变压器等设备的布置应遵循安全、便捷的原则，留出足够的操作和维护空间。
不同电压等级的设备要分区布置，并有明显的标识。
通道的宽度要满足人员通行和设备搬运的要求，一般来说，主通道宽度不应小于 15 米，操作通道宽度不应小于 08 米。
配电房的照明设计也有严格的规范。
照明灯具应采用防爆、防潮型，照度要均匀，满足操作和检修的需要。
应急照明设备也是必不可少的，确保在突发停电情况下，人员仍能安全撤离和进行必要的操作。
说到电气设备，变压器的选择要根据实际负荷进行计算，确保其容量既能满足当前需求，又有一定的裕量以适应未来的发展。
高低压开关柜应具备良好的绝缘性能和防护等级，操作机构要灵活可靠。
配电柜内的电器元件要排列整齐，布线规范，标识清晰。
在安全防护方面，配电房要配备完善的防火、防爆、防雷和接地系统。
灭火器、消防栓等消防设备要齐全，并定期进行检查和维护。
避雷器要安装在进线端，以防止雷电波侵入。
接地系统的接地电阻应符合要求，确保电气设备的安全运行和人员的人身安全。
通风和空调系统对于配电房的正常运行也起着重要作用。
良好的通风可以排除设备运行产生的热量，降低室内温度，保证设备的正常工作温度。
各规范对配电用房的技术要求
各规范对配电用房的技术要求本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March配变电所《全国民用建筑工程设计技术措施》---电气专业第13条配电室内通道应畅通无阻，不得设门槛。
第14条配电室应设向外开启的甲级防火门，通往配变电所其他房间的门应为双向门。
第15条高压开关柜下设有地沟时，其地沟深度应考虑电缆弯曲半径及电缆数量，一般为~,宽度不小于~，当设有可以进人的电缆夹层时，其净高不小于。
配变电所对建筑专业的要求1、配变电所各房间的耐火等级按下列要求选择：1）油浸变压器室为一级；2）非燃或难燃介质的变压器室、高压配电室（少油断路器）、高压电容器室（油浸式电容器）、控制室、值班室等不应低于二级；3）低压配电室、干式变压器室、真空断器或非燃介质断路器的高压配电室、低压干式电容器室，不应低于三级。
屋顶承重构件应为二级。
2、有充油设备的高压配电室、高压电容器室的门，应为向外开的甲级防火门。
3、油浸变压器室的门应为向外开启甲级防火门。
4、低压配电室、无油高压配电室、干式变压器室及控制室值班室的门，不宜低于乙级的防火门标准。
5、配变电所各房间之间的通道门宜为双向开启门或向低压侧开启。
6、配变电所经常开启的门窗，不应直通相邻的酸、碱、蒸汽、粉尘和噪声严重的建筑。
7、配变电所开向室外的门窗、通风窗等应设有防雨雪和小动物进入室内的设施。
8、高压配电室宜设不能开启的采光窗，窗台距室外地坪不宜低于，低压配电室可以设能开启的窗，但临街的侧墙不宜开窗。
9、变压器及配电装置室的门宽及高，应按最大运输件加外部尺寸 m。
10、配电室长度大于7m时，应设有两个出口，并宜设置在配电室的两端，两个出口的距离超过60m宜增加一个出口。
11、当配变电所设在楼上或地下室时，应设有设备运输吊装孔，其吊装孔的尺寸应能满足最大设备运输的需要。
12、油浸变压器室的内墙宜为砖墙勾缝、刷白，配变电所其他房间为抹灰刷白。
住宅小区10-0.4kV配电房设计
住宅小区10-0.4kV配电房设计一、设计依据1.中华人民共和国电力行业标准，如《10kV配电站设计规范》、《城镇居民区10(6)kV配电房(所)设计标准》等标准；2.国家、地方电力规划；3.各部门业务要求和关于供配电工程的有关规定。
二、建筑设计住宅小区10-0.4kV配电房建筑面积不少于10m2，且室内高度不得低于2.5m，内部设有高压室、变压器室、低压室和配电设备室，分别应设有独立门户进出口。
室内应设有足够的照明和通风设施，并配备必要的消防设备。
三、电气设计1.供电方案设计根据小区的电力规划和供电条件，选用10kV供电，配变容量为400kVA（或可根据需要进行调整），供电模式为单回路供电。
2.高压室设计高压室应设置在配电室或变电室内，与外界不通，应有安全可靠的进行与外界通讯的措施安全通道。
高压装置采用单柜/多柜开关柜的方式，高压柜应设置电气联锁装置，与高压出线应配有套管。
3.变压器室设计变压器室应设在室内，并与高、低压室相对隔离。
变压器规格应根据小区需求进行合理选用。
变压器应选用具有较好散热性能的产品，外部设置通风窗或排风扇等散热设备。
变压器室应设防护门进行维护和检修。
4.低压室设计低压室应设在室内，并与高、变压室相对隔离。
低压室内应装有断路器、电压表、电流表、分闸器、电流互感器、漏电保护器等设备，并配有完整的接地装置。
低压总线应选用内资较好的优质铜排，且与电缆接头应尽量少。
5.配电设备室设计配电设备室设在室内，主要设备有母线隔离开关、配电箱等。
应对供电备用功率及扩容做好预留，设备尺寸应根据实际需求进行合理选用。
配电室内应设人机操作接口，方便检修与维护，并应具备完善的接地和保护装置。
四、防雷设计住宅小区10-0.4kV配电房有较高的安全要求，为了保障小区居民的生命财产安全，必须对配电房进行防雷设计。
应对配电房设防雷接地装置，降低雷电冲击的危害性。
五、防火设计住宅小区10-0.4kV配电房设备较为密集，设备间距设置应合理，设备间隔应符合相关的防火要求。
高低压配电房设计要求
高低压配电房设计要求高低压配电房是电力系统中重要的组成部分，用于将电力能量输送到各个终端用户。
为了确保配电系统的安全可靠运行，高低压配电房的设计需要满足一定的要求。
本文将介绍高低压配电房设计的要点和注意事项。
一、设计要求1. 安全性要求：高低压配电房的设计应符合国家相关电气安全规范，保证工作人员和设备的安全。
设计中应考虑防火、防爆、防雷击等安全措施，保证人身和设备的安全。
2. 可靠性要求：高低压配电系统是供电系统的重要组成部分，必须保证供电的可靠性。
设计中应合理选用高品质的设备和材料，确保系统的可靠性和稳定性。
3. 经济性要求：高低压配电房的设计应尽量节约成本，提高能源利用效率。
合理选择设备和材料，降低能耗和维护成本，提高系统的经济性。
4. 环境友好性要求：高低压配电房的设计应符合环境保护要求，减少对环境的影响。
采用节能环保的设备和技术，降低噪音和电磁辐射，保护生态环境。
二、设计要点1. 布置合理：高低压配电房的布置应尽量紧凑，方便运维和管理。
不同电气设备之间应有足够的通道和安全距离，避免相互干扰和安全事故。
2. 设备选型：根据实际需求和负荷情况，合理选用高低压设备。
高低压开关设备应具有良好的短路承受能力、过载保护能力和操作可靠性。
3. 绝缘保护：配电房中的设备和线路应有足够的绝缘保护，以防止漏电和电击事故的发生。
绝缘材料和绝缘电阻应符合相关标准。
4. 接地系统：高低压配电房的接地系统应符合国家电气安全规范，保证系统的接地电阻符合要求。
接地装置应安装牢固、可靠，确保人身和设备的安全。
5. 火灾防护：高低压配电房应设有火灾探测和灭火设备，及时探测和扑灭火灾，保护人员和设备的安全。
6. 温度控制：高低压配电房中的设备运行时会产生热量，应采取合适的通风和散热措施，控制温度在安全范围内。
7. 照明系统：高低压配电房应有良好的照明系统，保证工作人员的安全和工作效率。
8. 监控系统：高低压配电房应配备监控系统，实时监测设备运行状态和电力负荷，及时发现和处理故障。

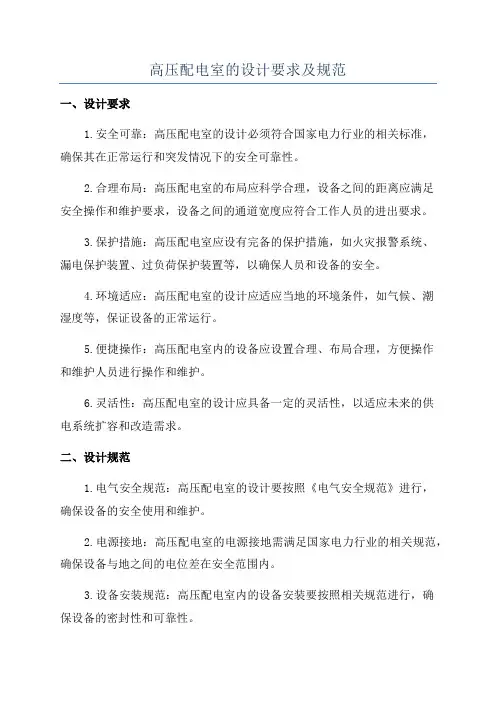

高压配电室的设计要求及规范
高压配电室的设计要求及规范一、设计要求1.安全可靠：高压配电室的设计必须符合国家电力行业的相关标准，确保其在正常运行和突发情况下的安全可靠性。
2.合理布局：高压配电室的布局应科学合理，设备之间的距离应满足安全操作和维护要求，设备之间的通道宽度应符合工作人员的进出要求。
3.保护措施：高压配电室应设有完备的保护措施，如火灾报警系统、漏电保护装置、过负荷保护装置等，以确保人员和设备的安全。
4.环境适应：高压配电室的设计应适应当地的环境条件，如气候、潮湿度等，保证设备的正常运行。
5.便捷操作：高压配电室内的设备应设置合理、布局合理，方便操作和维护人员进行操作和维护。
6.灵活性：高压配电室的设计应具备一定的灵活性，以适应未来的供电系统扩容和改造需求。
二、设计规范1.电气安全规范：高压配电室的设计要按照《电气安全规范》进行，确保设备的安全使用和维护。
2.电源接地：高压配电室的电源接地需满足国家电力行业的相关规范，确保设备与地之间的电位差在安全范围内。
3.设备安装规范：高压配电室内的设备安装要按照相关规范进行，确保设备的密封性和可靠性。
4.通风规范：高压配电室内的通风设备及通风口要按照国家电力行业规范进行设计和安装，保证配电室内的空气流通和散热效果。
5.防火规范：高压配电室的材料、设备及布线要符合相应的防火规范，防止发生火灾，保障人员和设备的安全。
6.操作空间规范：高压配电室内的操作空间、工作通道要满足相关规范要求，保证操作人员的安全和便捷。
7.照明规范：高压配电室内的照明设施要满足相关规范，以提供充足、适宜的照明条件。
8.抗震规范：高压配电室的设计要符合抗震要求，确保地震时设备的安全。
综上所述，高压配电室的设计要求及规范包括安全可靠、合理布局、保护措施、环境适应、便捷操作、灵活性等方面。
设计人员应按照相关规范进行设计，确保高压配电室的正常运行和安全可靠性。
配电房设计规范要求
配电房设计规范要求配电房是供电系统中非常重要的组成部分，其设计需要遵循一系列规范要求，以确保安全、稳定和高效的电力供应。
本文将介绍配电房设计的规范要求，并对其中的重要注意事项进行详细探讨。
一、配电房布置设计规范要求1. 布置位置：配电房应位于可靠的建筑物内，通常应设在防火区内，并远离易燃、易爆等危险品。
同时，配电房的布置位置应利于施工、维修和消防等操作，方便设备进出和通风散热。
2. 布置结构：配电房的建筑结构要满足相关安全标准，具备足够的承重能力和防火性能。
应设有可靠的灭火设备和通风系统，以确保人员的安全和设备的正常运行。
3. 布置尺寸：配电房的尺寸应根据所安装设备的数量、尺寸和作业通道的需求进行合理规划。
通常应保留一定的安全间距，以便设备之间的维修和排故，同时应留有足够的空间进行人员活动。
4. 布置通道：配电房内应设置合理的通道，以确保设备的安全运行和维护。
通道的宽度应符合消防和施工的要求，同时应有明确的标识，以指导人员的行动。
二、配电房电缆线路设计规范要求1. 引入线路：配电房的电缆引入线路应满足设计负荷要求，并采取合适的敷设方式。
对于高压线路，应设置绝缘、防护装置，并与低压线路保持足够的安全距离。
2. 分支线路：配电房的分支线路应根据负荷分布进行科学规划，合理确定放线点和敷设方式。
应注意线路的容量、材质和敷设方式，并设置过载和短路保护装置。
3. 接地设计：配电房的接地设计要符合相关规范和标准。
应设置足够数量的接地装置，并保持接地电阻在规定范围内，以确保人身安全和设备的正常工作。
4. 电缆标识：配电房内的电缆线路应设置清晰可见的标识，包括线路名称、电压等级和编号等信息，以方便运维人员进行维护和排故。
三、配电房设备选型设计规范要求1. 开关设备：配电房的开关设备应符合相关标准，具备可靠的遥控和保护功能。
应根据负荷需求和系统特点进行合理选型，并注意设备的配套安装和通风散热。
2. 变压器：配电房内的变压器应满足电力系统的要求，包括容量、耐短路能力、节能性能等。
配电房设计规范要求
配电房设计规范要求
配电房是电力系统中非常重要的组成部分，它的设计规范要求非常严格，以确保电力系统的安全和稳定运行。
以下是配电房设计规范要求的章节划分：
一、基本要求
配电房应符合国家有关规定和标准，建设单位应按照电力系统的需要，合理选址、合理布局、合理设计，确保配电房的安全、可靠、经济、合理。
二、建筑设计
配电房建筑设计应符合国家建筑设计规范和电力系统的需要，建筑结构应具有足够的强度和刚度，能承受风压、地震力和其他外力的作用。
建筑内部应设置合理的通风、照明、防火和防爆设施。
三、电气设计
1. 配电房电气设计应符合国家电气设计规范和电力系统的需要，应具有足够的安全性、可靠性和经济性。
2. 配电房应设置合理的进出线口和电缆沟槽，进出线口和电缆沟槽应设置防护装置，以防止人员误碰或者受到电击。
3. 配电房应设置合理的电缆支架和电缆桥架，电缆支架和电缆桥架应具有足够的强度和刚度，能够承受电缆的重量和外力的作用。
4. 配电房应设置合理的开关柜、配电柜和控制柜，开关柜、配电柜和控制柜应
符合国家标准和电力系统的需要，具有足够的安全性、可靠性和经济性。
5. 配电房应设置合理的接地装置和避雷装置，接地装置和避雷装置应符合国家标准和电力系统的需要，能够保证电气设备的安全运行。
6. 配电房应设置合理的照明、防火和防爆设施，以保证人员的安全和电气设备的安全运行。
四、环境保护
配电房建设应符合国家环境保护法规和标准，建设单位应采取有效措施，防止噪声、污染和其他环境问题的产生。
以上是配电房设计规范要求的章节划分，建设单位在设计配电房时应按照这些要求进行设计，以确保配电房的安全、可靠、经济、合理。
配电房设计规范要求
高压配电室设计规范要求之阿布丰王创作一、二、民用建筑物内配变电所,应符合下列要求：1 配变电所位置的选择,应符合下列要求：1)宜接近用电负荷中心；2)应方便进出线；3)应方便设备吊装运输；4)不应设在茅厕、浴室或其他经常积水场所的正下方,且不宜与上述场所相贴邻；装有可燃油电气设备的变配电室,不应设在人员密集场所的正上方、正下方、贴邻和疏散出口的两旁；5)当配变电所的正上方、正下方为住宅、客房、办公室等场所时,配变电所应作屏蔽处置.2 装置可燃油油浸电力变压器总容量不超越1260kVA、单台容量不超越630kVA的变配电室可安插在建筑主体内首层或地下一层靠外墙部位,并应设直接对外的平安出口,变压器室的门应为甲级防火门；外墙开口部位上方,应设置宽度不小于1m不燃烧体的防火挑檐；3 可燃油油浸电力变压器室的耐火品级应为一级,高压配电室的耐火品级不应低于二级,高压配电室的耐火品级不应低于三级,屋顶承重构件的耐火品级不应低于二级；4 不带可燃油的高、高压配电装置和非油浸的电力变压器,可设置在同一房间内；5 高压配电室宜设不能开启的距室外地坪不低于1．80m的自然采光窗,高压配电室可设能开启的不临街的自然采光窗；6 长度年夜于7m的配电室应在配电室的两端各设一个出口,长度年夜于60m时,应增加一个出口；7变压器室、配电室的进出口门应向外开启；8 变压器室、配电室等应设置防雨雪和小植物从采光窗、通风窗、门、电缆沟等进入室内的设施；9 变配电室的电缆夹层、电缆沟和电缆室应采用防水、排水办法；10 变配电室不应有与其无关的管道和线路通过；11 变配电室、控制室、楼层配电室宜做等电位联结；12 变配电室重地应设与外界联络的通信接口、宜设收支口控制.二、配变电所防火门的级别应符合下列要求：1 设在高层建筑内的配变电所,应采纳耐火极限不低于2h的隔墙、耐火极限不低于1．50h的楼板和甲级防火门与其他部位隔开；2 可燃油油浸变压器室通向配电室或变压器室之间的门应为甲级防火门；3 配变电所内部相通的门,宜为丙级的防火门；4 配变电所直接通向室外的门,应为丙级防火门.三、应符合下列要求：1 的位置选择及其他要求应符合本通则第8．3．1条的要求；2 宜设有发机电间、控制及配电室、储油间、备件贮藏间等；设计时可根据具体情况对上述房间进行合并或增减；3 发机电间应有两个收支口,其中一个出口的年夜小应满足运输机组的需要,否则应预留吊装孔；4 发机电间与控制室或配电室之间的门和观察窗应采用防火办法,门开向发机电间；5 柴油发机电组宜靠近一级负荷或变配电至设置；6 可安插在高层建筑裙房的首层或地下一层,并应符合下列要求：1）应采纳耐火极限不低于2h或3h的隔墙和1．50h的楼板、甲级防火门与其他部位隔开；2)内应设置储油间,其总贮存量不应超越8h的需要量,储油间应采纳防火墙与发机电间隔开；当必需在防火墙上开门时,应设置能自行关闭的甲级防火门；3)应设置火灾自动报警系统和自动灭火系统；4)设置在地下一层时,至少应有一侧靠外墙,热风和排烟管道应伸出室外.排烟管道的设置应到达环境呵护要求：7 进风口宜设在正对发机电端或发机电端两侧；8 应采用机组消声及机房隔声综合治理办法.贮油间应设置向外开启的防火门,其空中应低于与其相连接的房间(或走道)空中150～200mm或设门槛；四、智能化系统机房应符合下列要求：1 智能化系统的机房主要有:消防控制室、安防监控中心、电信机房、卫星接收及有线电视机房、计算机机房、建筑设备监控机房、有线广播及（厅堂）扩声机房等；2 智能化系统的机房可独自设置,也可合用设置,并应符合下列要求：1）消防防控制室、安防监控中心的设置应符合有关消防、安防规范；2）消防控制室、安防监控中心宜设在建筑物的首层或地下一层,且应采纳耐火极限不低于2h或3h的隔墙和耐火极限不低于1．50h或2h 的楼板与其他部位隔开,并应设直通室外的平安出口；3)消防控制室与其他控制室合用时,消防设备在室内应占有自力的工作区域,且相互间不会发生干扰；4)安防监控中心与其他控制室合用时,风险品级应获得主管安防部份简直认；5)智能化系统的机房宜铺设架空地板、网络地板或空中线槽；宜采纳防静电、防尘资料；机房净高不宜小于2．50m；6)机房室内温度冬季不宜低于18℃,夏天不宜高于27℃；室内湿度冬季宜年夜于30％,夏天宜小于65％；7)智能化系统的机房不应设在茅厕、浴室或其他经常积水场所的正下方,且不宜与上述场所相贴邻；3 智能化系统的重要机房应远离强磁场所；4 智能化系统的设备用房应在初步设计中预留位置及线路敷设通道；5 智能化系统的重要机房应做好自身的物防、技防；6 智能化系统应根据系统的风险评估采用防雷办法,应做等电位联结.五、电气竖井、智能化系统竖井应符合下列要求：1 高层建筑电气竖井在利用通道作为检修面积时,竖井的净宽度不宜小于0．80m；2 高层建筑智能化系统竖井在利用通道作为检修面积时,竖井的净宽度不宜小于0．60m；多层建筑智能化系统竖井在利用通道作为检修面积时,竖井的净宽度不宜小于0．35m；3 电气竖井、智能化系统竖井内宜预留电源插座,应设应急照明灯,控制开关宜装置在竖井外；4 智能化系统竖井宜与电气竖井分别设置,其地坪或门槛宜高出本层地坪0．15～0．30m；5 电气竖井、智能化系统竖井井壁应为耐火极限不低于1h的不燃烧体,检修门应采纳不低于丙级的防火门；6 电气竖井、智能化系统竖井内的环境指标应保证设备正常运行.六, 线路敷设应符合下列要求：1 线路敷设应符合现行国家标准《建筑电气工程施工质量验收规范》GB 50303的规定；2 智能化系统的缆线宜穿金属管或在金属线槽内敷设；3 暗敷在楼板、墙体、柱内的缆线(有防火要求的缆线除外),其呵护管的覆盖层不应小于15mm；4 楼板的厚度、建筑物的层高应满足强电缆线及智能化系统缆线水平敷设所需的空间,并应与其他专业管线综合.。
KV高压配电装置设计规范
3～110KV高压配电装置设计规范GB50060-92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年5月2日第一章总则................................................... 第二章一般规定............................................... 第三章环境条件............................................... 第四章导体和电器............................................. 第五章配电装置的布置.........................................第一节安全净距............................................第二节型式选择.............................................第三节通道与围栏..........................................第四节防火与蓄油设施...................................... 第六章配电装置对建筑物及构筑物的要求......................... 附录一裸导体的长期允许载流量................................. 附录二裸导体载流量在不同海拔高度及环境温度下的综合校正系数...第一章总则第1.0.1条为使高压配电装置（简称配电装置）的设计，执行我国的技术经济政策，做到安全可靠、技术先进、经济合理和维修方便，制定本规范。
第1.0.2条本规范适用于新建和扩建3～110KV配电装置工程的设计。
第1.0.3条配电装置的设计应根据电力负荷性质及容量，环境条件和运行、安装维修等要求，合理地选用设备和制定布置方案，应采用行之有效的新技术、新设备、新布置和新材料。
设计规范对配电房的要求
设计规范对配电房的要求篇一：配电房基本规范10kV及以下变电所设计规范GB50053－94第二节对建筑的要求第条高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于；低压配电室可设能开启的自然采光窗。
配电室临街的一面不宜开窗。
第条变压器室、配电室、电容器室的门应向外开启。
相邻配电室之间有门时，此门应能双向开启。
第条配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。
第条变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。
第条配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。
地（楼）面宜采用高标号水泥抹面压光。
配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。
第条长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。
长度大于60m时，宜增加一个出口。
当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。
第条配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。
对有关专业的要求可燃油油浸电力变压器室的耐火等级应为一级。
非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。
低压配电装置和低压电容器室的耐火等级不应低于三级。
有下列情况之一时，变压器室的门应为防火门：（1）变压器室附近有易燃物品堆积的场所。
（2）变压器室下面有地下室。
（3）变压器室位于民用主体建筑物内。
配变电所中消防设施的设置：一类建筑的配变电所宜设火灾自动报警及固定式灭火装置；二类建筑的配变电所可设火灾自动报警及手提式灭火装置。
当配电装置室设在楼上时，应设吊装设备的吊装孔或吊装平台。
吊装平台、门或吊装孔的尺寸，应能满足吊装最大设备的需要，吊钩与吊装孔的垂直距离应满足吊装最高设备的需要。
高压配电室和电容器室，宜设不能开启的自然采光窗，窗户下沿距室外地面高度不宜小于。
临街的一面不宜开窗。
配电房设计规范要求
配电房设计规范要求
一、设计规范的重要性
配电房作为承载电力设备和供电系统的重要场所，其设计规范对于保障供电安全、提高供电效率至关重要。
设计规范的遵循不仅能够确保配电房设施的正常运行，还能够有效避免电力事故发生，最大限度地保护人员和设备的安全。
二、配电房位置选择
1. 配电房应位于建筑的非人员活动区域，远离易燃易爆和腐蚀性物质的存储区域。
2. 配电房周围应保持空旷，便于消防车辆和救援人员的进出，同时要确保通风良好，避免局部空气积聚引发安全隐患。
3. 配电房入口处应设置明显的标识，便于人员快速找到。
三、配电房建筑结构
1. 配电房的建筑结构应具有承重能力，能够抵御自然灾害等外部影响。
2. 配电房墙体应采用防火建筑材料，并配备适当的消防设施，保障火灾发生时的安全疏散和扑救。
四、配电房电气设备
1. 配电房应根据负荷情况选择合适的变压器、开关柜等电气设备，
确保供电系统稳定可靠。
2. 设备的安装位置应符合电气设备安装规范，便于设备运行、维护
和检修。
五、配电房维护管理
1. 配电房应建立健全的维护管理制度，对设备进行定期检查和保养，确保其长期有效运行。
2. 配电房工作人员应定期接受相关安全培训，提高应急处置和防范
意识。
六、结论
配电房设计规范要求不仅是一项技术要求，更是对人员和设备安全
的一种保障。
只有严格遵循设计规范，才能够确保配电房的正常运行，有效预防各类安全事故的发生。
希望各相关单位在配电房设计时能够
严格执行规范，为电力系统的安全运行保驾护航。
配电房设计规范要求
配电房设计规范要求配电房是供电系统的重要组成部分，它的设计规范非常重要。
下面是配电房设计规范的要求：一、总体设计要求1. 配电房的建筑结构要稳定可靠，能够承受特定的载荷和地震力。
2. 配电房要满足防火、防爆和通风要求，采取防火、隔热、通风、排烟措施。
3. 配电房要设置足够的工作空间和通道，以方便设备的维修、检修和更换。
4. 配电房内应设置配电柜、开关柜、变压器、电缆等设备，并按照规范要求布置。
二、电气设备选型要求1. 配电柜、开关柜和变压器等电气设备要选择合格的产品，并具备相应的认证和检测报告。
2. 电缆要选择符合规范要求的材质和规格，以保证电气系统的安全可靠。
三、电缆布线要求1. 电缆的敷设要符合电气安全规范，设置合适的敷设通道，并确保电缆的保护。
2. 电缆的敷设要满足规范的槽、管、桥架等要求，采用合适的固定方式。
四、设备的配置要求1. 配电房内的电气设备应按照规范要求合理配置，保证供电系统的正常运行。
2. 要设置备用设备，确保在异常情况下可以及时切换到备用电源。
五、安全与保护要求1. 配电房应设置足够数量和规格的灭火器、应急照明设备和防护设备，以应对突发事件。
2. 配电房应设立警示标识，标明重要设备和安全注意事项。
3. 配电房要设置防雷装置和接地装置，保障防雷和电气安全。
六、环境和通风要求1. 配电房要有合适的通风系统，保持室内空气流通，并设置合适的通风口和排烟设备。
2. 配电房要实施环境保护措施，减少噪音和电磁辐射对周围环境的影响。
七、维护和管理要求1. 配电房设备的维护和管理要规范，定期进行设备检查和维护，确保设备的正常运行。
2. 配电房要建立相应的管理制度和安全操作规程，并培训操作人员。
上述是配电房设计规范的要求，通过符合这些规范要求的设计和建设，可以保证配电房的安全、可靠和高效运行。
10kv工业变配电房设计规范
10kv工业变配电房设计规范10kV配电房及10kV变电房设计，是工程建设中非常普通又非常重要的一项工作，其规范性和技术性都很强，许多方面涉及到国家强制性条文的贯彻落实。
要做好变配电所设计既要执行国家现行的有关规范和规程，又要满足当地供电部门的具体要求，否则会出现种种问题，影响设计质量和工程进度。
为了做好变配电所的设计，现将本人在审查我院变配电所设计图纸时发现各种问题中的一部分整理出来，进行简要的分析，与大家相互交流，以便共同提高。
1.带电导体系统的型式和系统接地的型式根据国际电工委员会IEC －TC64第312条，配电系统的型式有两个特征，即带电导体系统的型式，如三相四线制，和系统接地的型式如TN－C－S系统。
在正式文件中不得把三相四线制的TN－S系统称为“三相五线制”。
在我国低压配电电压应采220V/380V.带电导体系统的型式宜采用单相二线制、两相三线制、三相三线制和三相四线制。
在设计文件中，对TN－S与TN－C－S接地型式的划定有时混淆不清。
系统的接地型式一般是就一个变电所或一台变压器的供电范围而言。
中性线N线和保护线PE线仅在局部范围内，如一栋楼或一层楼分开时，应称TN－C－S系统。
TN 系统中某一剩余电流保护器负荷侧电气装置的外露导电体单独接地时，可称为局部TT系统。
2.分级分类术语和标准计量单位设计文件中的各种分级、分类等名词术语，应与国家标准、行业标准统一，不得混淆。
如经常使用的术语：电力负荷应称为一、二、三级负荷，这里用“级”不用“类”；防雷建筑称为一、二、三类防雷建筑物，这里用“类”不用“级”；新的防雷规范不再分工业、民用，屋面避雷网的网格大小也应以新规范为准；爆炸性气体环境危险区域分为0、1、2区，爆炸性粉尘环境危险区域分为10、11区，火灾危险区域分为21、22、23区，这里均用“区”不用“级”或“类”；而火药、炸药、弹药及火工品危险场所电气分为Ⅰ、Ⅱ、Ⅲ类危险场所，这里用“类”不用“区”。
配电房设计规范要求-互联网类
配电房设计规范要求－互联网类关键信息：1、配电房位置与布局位置选择：＿___________________________布局规划：＿___________________________2、电力设备选型与配置变压器：＿___________________________开关柜：＿___________________________配电柜：＿___________________________3、安全防护措施防火设施：＿___________________________防雷接地：＿___________________________应急照明：＿___________________________4、通风与散热系统通风设备：＿___________________________散热方式：＿___________________________5、监控与报警系统监控参数：＿___________________________报警类型：＿___________________________11 配电房位置与布局111 位置选择配电房的位置应综合考虑互联网设施的用电需求、建筑物的结构以及周边环境等因素。
应选择在建筑物的负荷中心附近，以减少输电线路的损耗和压降。
同时，应避免设置在潮湿、易燃、易爆、有腐蚀性气体或灰尘较多的场所。
此外，还应考虑到设备运输和维护的便利性，预留足够的通道和空间。
112 布局规划配电房的布局应合理规划，确保设备之间有足够的操作和维护空间。
变压器、开关柜、配电柜等设备应按照功能分区布置，并且相互之间的连接线路应简洁、整齐。
同时，应预留一定的备用空间，以满足未来设备扩容的需求。
12 电力设备选型与配置121 变压器根据互联网设施的用电负荷和电压等级，选择合适容量和型号的变压器。
变压器应具备良好的节能性能和稳定性，以确保电力供应的可靠性和效率。
同时，应配备相应的保护装置，如过载保护、短路保护等。
10kV配电房设计要求
10kV配电房设计有关要求10kV配电房是供配电系统中的一个重要环节，其设计的好坏对终端用户用电质量造成极大影响。
本文对10kV配电房的设计规范及存在的问题进行商讨，共同沟通以便提升。
一、配电房的长处1.变压器装于室内，不受日晒雨淋等自然要素的影响，防范歹人损坏和偷窃变压器铜心，用户放心，可延伸变压器使用寿命，且有防老鼠人内造成电气事故的功能。
2.用户计费总表装于室内，上锁交由供电部门直接收理，用户没法入内，只好保护管理装于室外各分路的计费分表。
3.高压.低压均采纳架空线，成本低，易安装，保护检修方便，易发现和除去故障，线路对地距离符合规程规范要求。
二、10kV配电房设计规范1.配电房的地点应凑近用电负荷中心，设置在灰尘少.腐化介质少.干燥和震动稍微的地方，并宜合适留有发展余地。
2.配电房的部署一定依据安全.靠谱.合用和经济等原则，并应便于安装.操作.搬运.检修.试验和监测。
3.配电房内除本室需用的管道外，不该有其他的管道经过。
室内管道上不该设置阀门和中间接头；水汽管道与散热器的连接应采纳焊接；配电屏的上方不该敷设管道。
4.落地式配电箱的底部宜抬高，室内宜超出地面50mm以上，室外应超出地面200mm以上。
底座四周应采纳封闭措施，并应能防范鼠.蛇类等小动物进入箱内。
5.同一配电房内并列的两段母线，当任一段母线有一级负荷时，母线分段处应布防火间隔措施。
6.成排部署的配电屏，其长度超6m时，屏后通道应设两个出口，并宜部署在通道的两头，当两出口之间的距离超出15m时此间尚应增添出口。
7.配电房子顶承重构件的耐火等级不该低于二级，其他部分不该低于三级。
8.配电房长度超出7米时，应设两个出口，宜部署在配电房的两头。
当配电房为楼上楼下两部散部署时，楼上部分的出口应最罕有一个通向该层走廊或室外的安全出口。
配电房的门均应向外开启，但通向高压配电室的门应为双向开启门。
9.配电房的顶棚.墙面及地面的建筑装饰应少积灰和不起灰；顶棚不该抹灰。
高低压配电房设计要求
高低压配电房设计要求高低压配电房是电力系统中的重要环节，其设计要求直接关系到电力系统的安全运行。
下面将详细介绍高低压配电房设计的要求。
1. 安全性要求高低压配电房的设计首要考虑的是安全性要求。
在设计中应该遵循国家相关标准和规范，确保配电房的结构、设备和电源装置的安全可靠。
同时，应采取适当的措施保护人员免受电击、火灾等危险。
为了防止事故发生，配电房应设置有效的防护措施，如防火墙、安全出口、紧急停电装置等。
2. 空间布局要求高低压配电房的空间布局要合理，方便设备的安装、运维和检修。
应根据配电系统的规模和功能，合理划分配电房的不同区域，如高压区、低压区、控制区、维修区等。
各区域之间应有明确的分隔，同时应设置足够的通道和工作空间，以确保人员的安全和设备的正常运行。
3. 设备选型要求配电房的设备选型要满足电力系统的要求，包括高压开关设备、低压开关设备、变压器、电缆等。
设备的选型应考虑其额定电流、额定电压、断路能力等技术指标，以及可靠性、安全性、维护性和经济性等综合因素。
同时，应根据电力负荷的需求和未来的扩展空间，合理确定设备的数量和容量。
4. 电缆敷设要求配电房中的电缆敷设要符合相关标准和规范。
电缆的敷设应尽量避免交叉和重叠，以减少电磁干扰和故障的可能性。
电缆的固定和支架的选择应牢固可靠，以防止电缆松动或振动。
此外，电缆的敷设要保持良好的通风和散热条件，以防止电缆过热损坏。
5. 接地系统要求配电房的接地系统是保证电力系统正常运行的重要组成部分。
接地系统的设计应满足电力系统的要求，确保可靠接地，以保护人员免受电击和设备免受过电压的影响。
接地电阻应符合规定的范围，接地网的布置应合理，接地电阻测量应定期进行。
6. 温度和湿度控制要求配电房中的设备和电气元件对温度和湿度有一定的要求。
应采取适当的措施，如通风、空调等，控制配电房的温度和湿度在合理范围内，以确保设备的正常运行和寿命的延长。
7. 照明和消防设施要求配电房应设置足够的照明设施，以确保人员在配电房内的安全操作。
配电室布置设计
配电室布置设计配电室布置设计10/0.4kV配电室设计，是工程建设中非常普通又非常重要的一项工作，其规范性和技术性都很强，许多方面涉及到国家强制性条文的贯彻落实。
要做好配电室设计既要执行国家现行的有关规范和规程，又要满足当地供电部门的具体要求，否则会出现种种问题，影响设计质量和工程进度。
为了做好配电室的设计，现将本人多年设计图纸发现各种问题中的一部分整理出来，进行简要的分析，与大家相互交流，以便共同提高。
标签：配电室；配电装置；高低压柜1 引言十二层及以上高层建筑或居民住宅小区规划建筑面积在50000平方米以上的应采用配电室方式供电，单台变压器的容量不超过1600kV A，配备直流电源和信号报警装置。
当低压供电半径不能满足要求时，应按照中心配、区域配的供电方式建设。
2 工程概况2.1 高、低压配电系统图与平面图保持一致。
其表现形式有两种：其一是前视图与后视图，系统图与平面图中柜的排列顺序相同则为前视图。
看系统图时是面向柜屏的正面，将其从左至右排列为1、2、3……n；相应的在平面图上也是面向柜的正面，将其从左至右排列为1、2、、3……n，必然前视图。
要避免这一错误的关键是在系统图和平面图上都应面向柜屏的正面从左至右按顺序排列。
其二是平面图上双排面对面布置的配电柜之间有母线桥，而在系统图却未画出或者位断开点与实际的不符。
根据配电室的空间大小合理布置柜体，特别是末端转弯处，确定联络柜或隔离柜的断开点，两面柜体之间铜排衔接点，也就是母线桥在系统图的位置。
2.2 高压配电柜柜前、柜后通道宽度要满足新规范要求。
手车式高压柜KYN28A单排布置时柜前操作通道保证相距1800mm，柜后维护通道保证相距800mm。
双排面对面布置时柜前操作通道保证相距2500mm，柜后维护通道保证相距1000mm。
固定式高压柜单排布置时柜前操作通道保证相距1500mm，柜后维护通道保证相距800mm。
双排面对面布置时柜前操作通道保证相距2000mm，柜后维护通道保证相距800mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV配电房设计相关要求10kV配电房是供配电系统中的一个重要环节，其设计的优劣对终端用户用电质量造成极大影响。
本文对10kV配电房的设计规范及存在的问题进行探讨，共同交流以便提高。
一、配电房的优点
1.变压器装于室内，不受日晒雨淋等自然因素的影响，防止坏人破坏和偷盗变压器铜心，用户放心，可延长变压器使用寿命，且有防老鼠人内造成电气事故的功能。
2.用户计费总表装于室内，上锁交由供电部门直接管理，用户无法入内，只能维护管理装于室外各分路的计费分表。
3.高压.低压均采用架空线，成本低，易安装，维护检修方便，易发现和排除故障，线路对地距离符合规程规范要求。
二、10kV配电房设计规范
1.配电房的位置应靠近用电负荷中心，设置在尘埃少.腐蚀介质少.干燥和震动轻微的地方，并宜适当留有发展余地。
2.配电房的布置必须遵循安全.可靠.适用和经济等原则，并应便于安装.操作.搬运.检修.试验和监测。
3.配电房内除本室需用的管道外，不应有其它的管道通过。
室内管道上不应设置阀门和中间接头；水汽管道与散热器的连接应采用焊接；配电屏的上方不应敷设管道。
4.落地式配电箱的底部宜抬高，室内宜高出地面50mm以上，室
外应高出地面200mm以上。
底座周围应采取封闭措施，并应能防止鼠.蛇类等小动物进入箱内。
5.同一配电房内并列的两段母线，当任一段母线有一级负荷时，母线分段处应设防火隔断措施。
6.成排布置的配电屏，其长度超6m时，屏后通道应设两个出口，并宜布置在通道的两端，当两出口之间的距离超过15m时其间尚应增加出口。
7.配电房屋顶承重构件的耐火等级不应低于二级，其它部分不应低于三级。
8.配电房长度超过7米时，应设两个出口，宜布置在配电房的两端。
当配电房为楼上楼下两部分布置时，楼上部分的出口应至少有一个通向该层走廊或室外的安全出口。
配电房的门均应向外开启，但通向高压配电室的门应为双向开启门。
9.配电房的顶棚.墙面及地面的建筑装修应少积灰和不起灰；顶棚不应抹灰。
10.当严寒地区冬季室温影响设备的正常工作时，配电房应采暖，炎热地区的配电室应采取隔热.通风或空调等措施。
11.位于地下室和楼层内的配电房，应设设备运输的通道，并有良好的通风和可靠的照明系统。
12.配电房的门.窗关闭应密合；与室外相通的洞.通风孔应设防止鼠.蛇类等小动物进入的网罩，其防护等级不宜低于《外壳防护等级分类》（GB4208-84）的IP3X级。
直接与室外露天相通的通风孔还
应采取防止雨.雪飘入的措施。
三、lOkV配电房设计中应注意的问题
配电房的选址。
靠近村边或路边，易于进.出线；地势较高处．避开树林.果园及易燃易爆场所；尽量设在没有剧烈振动和没有腐蚀性气体的场所。
2.电缆小间的设置。
在条件允许下，我们要求用户能提供一块4x2．5mz的地方建电缆小间，电缆小间里面一般装设5～6个负荷开关。
一路高压lOkV进线，4～5路高压lOkV出线(相当一个小型开闭所)，其中一路出线给用户，其它数路出线备用，可接到附近新建的电房去。
大大节省高压线路的走廊，又方便以后城区10kV电网形成一个环网，提高供电的可靠性。
但10kV电缆小间不能接两路进线电源，因为负荷开关之间隔没有闭锁装置，否则会因误操作而导致不同电源间的短路事故。
3.双电源的电气闭锁问题：一个用户的高压系统如果采用双电源供电时，若10kV的母线不分段运行，为使电能计量准确和避免倒送电，两路电源就不能同时供电，只能采用一回路供电。
一回路备用的供电方式．要求两个电源的进线断路器有可靠的电气闭锁，这里所说的电气闭锁就是把两台进线断路器的操动机构的常用辅助触点分别直接串接到对方的合闸回路中。
只有当其中的一台开关跳闸后常闭辅助接点挂于闭合位置时，另一台开关才能合闸。
但这种电气闭锁方式容易产生以下两个问题，值得注意：(1)常闭辅助接点的动作状态，由断路器的操动机构的传动连杆决定。
如果发生机械故障，有可能使
辅助接点不断开。
闭锁失效；(2)常闭辅助接点容量不大。
一般只有5A左右。
在较强的合闸控制电源的作用下，容易吸台焊死一闭锁失效。
上述2个同题的解决办法是：(1)在两台进线断路器的操动机构加装警告标示牌。
有关操作人员须按规程操作，必项在明确另一台进线断路器已经跳闸以后，才能进行合闸操作。
(2)在图1的电气主结线方式下，两台进线高压开关柜(工作电源进线柜和备用电源进线柜)并列在一起。
1G和2G刀闸可以加装机械闭链装置，这时1G和2G隔离开关只能台上其中任一个，这样就可以确保在任何情况下只能投入一路电源。
两路电源始终处于互为备用的状态。
