梁的平法施工图识读
合集下载
梁平法施工图的识读集中标注
观看布钢筋视频，组员相互讨论,分工合作完成钢筋模型制作。
组员观看动画、相互讨论，通过在模型中贴标签认识梁内钢筋。
组员观看微课、相互讨论，尝试识读集中标注中每一项内容代表的含义。
每个小组将完成的任务书张贴在黑板上.
小组通过抢答的方式回答老师提出的问题
通过这一任务,让学生在教师未讲解知识点之前对钢筋类别和位置进行自由探究，为突破难点做好铺垫，同时为后续教学活动制作好学习工具。
让学生小组经讨论后找出三处错误，对学生找出的错误加以分析。
组员一起寻找图纸中的错误处并加以修改。
既和新课引入相呼应，又检验了学生运用知识的灵活程度，培养了学生的分析问题、解决问题的能力.
盘点收获
任务拓展
邀请学生进行学习评价，谈一谈自己的收获、本小组的表现(三、四个代表发言）。
布置作业：
①识读L1梁的集中标注（详见“课堂派”附录五）。
梁集中标注中钢筋的类别和位置
五、教法与学法
主要教法
任务驱动法
主要学法
立足“三自”，主动学习，即：自由探究、自主运用、自我总结
六、教学程序设计
环节
教学内容
教学实施
教学意图
教师活动
学生活动
图纸会审
导入
新课
创设情境：请同学们观看实习生小周发给老师的视频
同学们，你能帮小周同学的图纸会审找找错误吗?
如果我们要帮助小周同学的话，得先学会看图，那今天我们就一起来学习梁平法施工图的识读。(引出新课)
②在“课堂派"中观看一则报道阳台事故的新闻视频，发表你对视频中诱发事故发生的可能原因。
对学生在课堂取得的成功，给予赞赏与肯定；对存在的不足进行鼓励。
谈一谈本堂课的收获
通过自评、互评引导学生学会自我总结，同时也锻炼了学生的语言组织与表达能力。
组员观看动画、相互讨论，通过在模型中贴标签认识梁内钢筋。
组员观看微课、相互讨论，尝试识读集中标注中每一项内容代表的含义。
每个小组将完成的任务书张贴在黑板上.
小组通过抢答的方式回答老师提出的问题
通过这一任务,让学生在教师未讲解知识点之前对钢筋类别和位置进行自由探究，为突破难点做好铺垫，同时为后续教学活动制作好学习工具。
让学生小组经讨论后找出三处错误，对学生找出的错误加以分析。
组员一起寻找图纸中的错误处并加以修改。
既和新课引入相呼应，又检验了学生运用知识的灵活程度，培养了学生的分析问题、解决问题的能力.
盘点收获
任务拓展
邀请学生进行学习评价，谈一谈自己的收获、本小组的表现(三、四个代表发言）。
布置作业：
①识读L1梁的集中标注（详见“课堂派”附录五）。
梁集中标注中钢筋的类别和位置
五、教法与学法
主要教法
任务驱动法
主要学法
立足“三自”，主动学习，即：自由探究、自主运用、自我总结
六、教学程序设计
环节
教学内容
教学实施
教学意图
教师活动
学生活动
图纸会审
导入
新课
创设情境：请同学们观看实习生小周发给老师的视频
同学们，你能帮小周同学的图纸会审找找错误吗?
如果我们要帮助小周同学的话，得先学会看图，那今天我们就一起来学习梁平法施工图的识读。(引出新课)
②在“课堂派"中观看一则报道阳台事故的新闻视频，发表你对视频中诱发事故发生的可能原因。
对学生在课堂取得的成功，给予赞赏与肯定；对存在的不足进行鼓励。
谈一谈本堂课的收获
通过自评、互评引导学生学会自我总结，同时也锻炼了学生的语言组织与表达能力。
梁平法施工图识读—集中标注
12φ8@100（4）
φ8@200（4）
端部加密区箍筋
12φ8@100（4）
中部非加密区箍筋
φ8@200（4）
考核：
按各小组讨论学习，抽点任意小组内成员汇报 学习情况，表达描述箍筋信息。
Φ 10@100/200(4) Φ 8@100(4)/150(2)
Φ 10@150（2） Φ 8@100/200
＠100/200（4）表示加密区为直径8mm间距100mm 的4肢箍筋，非加密区为直径8mm间距200mm的4肢箍筋， 箍筋为HRB335级钢。
Φ8
练习3
当梁箍筋为同一种 间距及肢数时，则 不需用斜线.
φ 6@200（2）表示箍筋直径为6mm的HPB300钢筋，布置间 距200mm，2肢箍。
练习4
引入第二个知识点
二、新课导入
集中标注：
梁钢筋的标注方法
1、梁编号、梁截面尺寸（必注）
2、箍筋：钢筋级别、直径、加密区及非加
密区、肢数（必注）
3、梁上下通长筋和架立筋（必注）
4、梁侧面纵筋：构造腰筋及抗扭腰筋（必注）
5、梁顶面标高高差（选注）
KL-1(3)300×600 — 梁编号（跨数）截面宽×高。
能力拓展
工作任务： 《办公大厦建筑工程图纸》结施-9 梁平法集中标 注描述，按小组讨论，任意抽取同学汇报描述信息。 工作要求： 1、识读梁的平法施工图
理解集中标注前三行标注所表达的信息内容。
（一）案例分析
请小组同学汇报任务完成情况。
知识拓展 架立筋构造 架立钢筋设置在梁受压区的角部，与纵向受力钢 筋平行。其作用是固定箍筋的正确位置，与纵向受力 钢筋构成骨架，并承受温度变化、混凝土收缩而产生 的拉应力，以防止发生裂缝。
2.3梁平法施工图识读2
表示箍筋为HPB235级钢筋，直径10 mm，加密区
间距为100，非加密区间距为200，均为四肢箍。 例：Φ8@100(4)／150(2)
表示箍筋为HPB235级钢筋，直径8 mm，加密区间
距为100，四肢箍；非加密区间距为150，双肢箍。
④ 梁上部通长筋或架立筋配置，该项为必注值。
例：“2Φ22”表示用于双肢箍。 “2Φ22+(4Φ12)”表示用于六肢箍，其中2Φ22为
WKL1（3）：表示屋面框架梁第1号，3跨，无悬挑
L3（2）：表示非框架梁第3号，2跨，无悬挑
XL1 ：表示纯悬挑梁第1号
注：XL表示“纯悬挑梁”。如果是“框架梁带悬挑 端”，则按如下方式标注：
KL2（3A）：表示框架梁第2号，3跨，一端有悬挑
KL2（3B）：表示框架梁第2号，3跨，两端有悬挑
② 梁截面尺寸，该项为必注值。
识读下列梁的配筋情况
编号; 截面尺寸; 箍筋; 上部通长筋； 腰筋或抗扭筋 梁面高差。 ★
原位优先
上部纵筋； 下部纵筋； 附加箍筋或吊筋； 对集中标注的原 位修正信息。
(1) 梁集中标注的内容：五项必注值和一项选注值
① 梁编号，该项为必注值。由梁类型代号、序号、跨
数及有无悬挑代号组成。
例：KL1（3）：表示框架梁第1号，3跨，无悬挑
1、平面注写方式
平面注写方式——在梁的平面布置图上，分别
在不同编号的梁中各选出一根，在其上注写断面
尺寸和配筋数值的方式来表达梁平法施工图。
1、平面注写方式
• 平面注写包括集中标注与原位标注，集中 标注表达梁的通用数值，原位标注表达梁 的特殊数值。 • 当集中标注中某项数值不适用于梁的某个 部位时，则应将该项数值在该部位原位标 注，施工时，按照原位标注取值优选原则。
梁平法结构施工图识读
2φ20 (支座负筋)
下部通长筋
4φ18
标注方法一
2φ20 2φ20 上部两跨通长筋均为2根直径20mm的二级钢筋，配在角部。
标注方法二
2φ20；4φ18 2φ20 上部两跨通长筋均为2根直径20mm的二级钢筋，配在角部； 4φ18 下部两跨通长筋均为4根直径18mm的二级钢筋，均匀布置。
标注方法三
平法优缺点：
优点：用数字化，符号化来表达结构。图面简明，清晰。设计绘图 工作量小。
缺点：需要掌握平法知识才能够读懂施工图。 钢筋的锚固，搭接等构造，需要查看平法图集，才能够得知。
适用范围：广泛采用，用于表达，梁，板，柱，剪力墙等结构构件 的配筋。
平法钢筋图制图步骤：
第一步：画平面图
平法钢筋图制图步骤：
第一节 传统表达法：断面详图法
断面详图法表达梁的施工图包括三部分： 1.模板图 2.配筋图 3.钢筋表
1．模板图
模板图主要表明钢筋混凝土构件的外形、 预埋铁件、预留钢筋、预留孔洞的位置等， 一般规则矩形断面的梁不需要绘制模板图， 当梁的外形复杂或者预埋件较多时才画模 板图，例如工业厂房的吊车梁（吊车梁表 面需要很多预埋件和钢轨连接）。
φ6@100 (2肢箍)
2φ10 3φ22
2φ10 3φ22
KL1 300x600 φ6@100/200（2） G2φ16
2φ10
3φ22
在选定梁内标注钢筋(二)
上部纵筋 2φ10
上部纵筋 (支座负 筋)2φ10
下部纵筋 3φ22
非加密区箍筋 φ6@200 (2肢箍)
平面注写包括集中 标注和原位标注
梁平法施工图识读 目录
前 言 梁结构施工图基础内容 第一节 传统表达法：断面详图法 第二节 平面整体表示法(制图原理) 第三节 梁平法图平面注写方式
(完整版)梁平法施工图识读(经典)
二、梁的平面注写方式
A、梁的平面注写方式包括“集中标注”和“原位 标注”。 B、集中标注表达梁的通用数值
C、原位标注表达梁的特殊数值
D、施工时，原位标注的取值优先代号1） Nhomakorabea梁
序号
编
号
跨数及
是否带
悬挑
图例识读：
楼层框架梁——KL 屋面框架梁—— WKL 悬挑梁——XL
非框架梁——L 框支梁——KZL 井字梁——JZL
（1）梁支座上部纵筋
当该支座上部纵筋多于一排时，用“/”将纵筋自上 而下分开；
当同一排纵筋采用采用两种直径的钢筋时，用“+” 号将两种直径的钢筋相连且将放在角部的钢筋写在加 号的前面。
梁中间支座两边的上部钢筋配筋 相同时，仅在支座的一边注写配 筋值，另一边省去不注；
当支座两边的上部钢筋配筋不同 时，须在支座两边分别注写。
非加密区间距200，均为两肢箍。
箍筋的肢数
箍筋的肢数是看梁同一截面内在高度方向箍筋的根数。 小截面梁因宽度较小，相应产生的梁内剪力较小，采用单 肢箍即可， 类似于一个S钩。 像一般的单个封闭箍筋，在高度方向就有两根钢筋，属于 双肢箍。 再如，截面宽较大的同一截面采用两个封闭箍并相互错开 高度方向就有四根钢筋，属于四肢箍。 以此类推。
梁两侧的总配筋值（两侧对称配筋） 钢筋级别
钢筋直径
梁顶面标高高差（选注项）
梁顶面相对于结构层楼面标高的高差值，有高差时需将其写入括 号内，无高差时不注写。
图例识读：
2020/2/28
207号楼层框架梁，10跨， 矩形截面梁，梁宽250mm，梁
无悬挑
高650mm
上部2根
HRB400 级通长钢 筋，直径 为16mm， 下部为
梁平法施工图识读(经典)解析
在梁平面图上采用平面注写方式或截面注写方式表达 梁的尺寸、配筋等相关信息，就是梁的平法施工图
梁平法施工图的表示方法
1、梁的平面注写方式
在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上 面注写截面尺寸和配筋等具体数值的方式表达梁平法施工图。
梁平法施工图的表示方法
2、梁的截面注写方式
在梁平面布置图上，分别在不同编号的梁中各选一根梁，用剖面 号引出配筋图，并在其上面注写截面尺寸和配筋等具体数值的方 式来表达梁平法施工图。
2020/10/14
鸭筋：是在连续梁上配的筋，其主要是要将力传到砼受压区去 （由上向下弯），弯起钢筋除利用纵向筋弯起外，还可单 独设置，称为鸭筋，其作用是将斜裂缝之间的混凝土斜压 力传递到受压区混凝土中，以加强混凝土块体之间的共同 工作，形成一拱形桁架【在06G101-6图集第56页中被称为“附加
××加在梁代号后面，用数字表示梁的 顺序编号
加在梁代号后面的括号内，括号内 的数字表示梁的跨数（悬挑不计入 跨数），字母A表示一端悬挑，字母 B表示两端悬挑，无悬挑不注写
等截面矩形梁
用“梁宽b×梁高h”表示
2）
截
面
尺
寸
不等高悬挑梁
用“梁宽b×梁根部高度h1/梁 端部高度h2”表示
图例 识读：
• 当梁有加腋时：
梁支座上部纵筋识读举例 1
2020/10/14
(1) ①轴支座上部 钢筋分为上下两排， 上排4根20，包括 集中标注中的2根 20通长钢筋，以及 支座负筋2根20； 下排2根20支座负 筋。②轴、③轴支 座表示方法相同。
(2) ②轴支座左右 边配筋相同，只在 一侧标注。
梁支座上部纵筋识读举例2
(1) ①轴支座上部钢筋为一排，由2根20和2根22的钢筋组成，用 “+”相连，其中2根20是集中标注中的通长钢筋，放在角部；2 根22是支座负筋。②轴、③轴表示方法相同。 (2) ②轴支座左右边配筋相同，只在一侧 标注。 2020/10/14
梁平法施工图的表示方法
1、梁的平面注写方式
在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上 面注写截面尺寸和配筋等具体数值的方式表达梁平法施工图。
梁平法施工图的表示方法
2、梁的截面注写方式
在梁平面布置图上，分别在不同编号的梁中各选一根梁，用剖面 号引出配筋图，并在其上面注写截面尺寸和配筋等具体数值的方 式来表达梁平法施工图。
2020/10/14
鸭筋：是在连续梁上配的筋，其主要是要将力传到砼受压区去 （由上向下弯），弯起钢筋除利用纵向筋弯起外，还可单 独设置，称为鸭筋，其作用是将斜裂缝之间的混凝土斜压 力传递到受压区混凝土中，以加强混凝土块体之间的共同 工作，形成一拱形桁架【在06G101-6图集第56页中被称为“附加
××加在梁代号后面，用数字表示梁的 顺序编号
加在梁代号后面的括号内，括号内 的数字表示梁的跨数（悬挑不计入 跨数），字母A表示一端悬挑，字母 B表示两端悬挑，无悬挑不注写
等截面矩形梁
用“梁宽b×梁高h”表示
2）
截
面
尺
寸
不等高悬挑梁
用“梁宽b×梁根部高度h1/梁 端部高度h2”表示
图例 识读：
• 当梁有加腋时：
梁支座上部纵筋识读举例 1
2020/10/14
(1) ①轴支座上部 钢筋分为上下两排， 上排4根20，包括 集中标注中的2根 20通长钢筋，以及 支座负筋2根20； 下排2根20支座负 筋。②轴、③轴支 座表示方法相同。
(2) ②轴支座左右 边配筋相同，只在 一侧标注。
梁支座上部纵筋识读举例2
(1) ①轴支座上部钢筋为一排，由2根20和2根22的钢筋组成，用 “+”相连，其中2根20是集中标注中的通长钢筋，放在角部；2 根22是支座负筋。②轴、③轴表示方法相同。 (2) ②轴支座左右边配筋相同，只在一侧 标注。 2020/10/14
梁平法施工图识读
④当梁的上部纵筋和下部纵筋均为全跨相同，且多数跨配筋相同时，在 梁的集中标注中，已经将上部与下部纵筋的配筋值用分号“；”分隔用 来分别注写了梁上、下部纵筋值，则不需在梁下部重复做原位标注。
（3）附加箍筋或吊筋。可将附加箍筋或吊筋直接画在平面图中的主梁 上，用线引注总配筋值（图5-7）。当多数附加箍筋或吊筋相同时，可 在梁平面整体配筋图上统一说明，少数与统一注明值不同时，再原位引 注。
（4）当梁上部通长筋与非贯通筋（支座负筋）直径相同时［图5-13（a ）］，上部纵筋的连接位置宜位于跨中lni/3 范围内，搭接长度为llE。
上一页 下一页 返回
第二节 抗震框架梁钢筋构造
（5）当梁上部通长筋与非贯通筋（支座负筋）直径不同时［图5-13（b ）］，非贯通筋（支座负筋）伸出长度为lni/3，搭接长度为llE。
（2）梁下部纵筋。 ①当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。 ②当同排纵筋有两种直径时，用加号“＋”将两种直径的纵筋相连，注
写时角筋写在前面。 ③当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在
括号内。
上一页 下一页 返回
第一节 梁平法施工图制图规则
梁内纵向钢筋应满足相应的锚固构造：当支座宽度hc 满足直锚要求时， 纵向钢筋可直锚，锚固长度≥laE。当支座宽度hc 不满足直锚要求时，将 无法直通的弯锚入柱内，弯锚时水平段长度≥0.4labE， 弯折段长度为 15d。或当支座两侧纵筋根数不同时，可将多出的纵筋弯锚入柱内，如 图5-14（c）所示。
上一页 下一页 返回
第一节 梁平法施工图制图规则
（4）当在梁上集中标注的内容（即梁截面尺寸、箍筋、上部通长筋或 架立筋，梁侧构造钢筋或受扭纵向钢筋，以及梁顶面标高高差中的某一 项或几项数值）不适用于某跨或某悬挑部分时，应将其不同数值原位标 注在该跨或该悬挑部分处，施工时应以原位标注的数值为准。
（3）附加箍筋或吊筋。可将附加箍筋或吊筋直接画在平面图中的主梁 上，用线引注总配筋值（图5-7）。当多数附加箍筋或吊筋相同时，可 在梁平面整体配筋图上统一说明，少数与统一注明值不同时，再原位引 注。
（4）当梁上部通长筋与非贯通筋（支座负筋）直径相同时［图5-13（a ）］，上部纵筋的连接位置宜位于跨中lni/3 范围内，搭接长度为llE。
上一页 下一页 返回
第二节 抗震框架梁钢筋构造
（5）当梁上部通长筋与非贯通筋（支座负筋）直径不同时［图5-13（b ）］，非贯通筋（支座负筋）伸出长度为lni/3，搭接长度为llE。
（2）梁下部纵筋。 ①当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。 ②当同排纵筋有两种直径时，用加号“＋”将两种直径的纵筋相连，注
写时角筋写在前面。 ③当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在
括号内。
上一页 下一页 返回
第一节 梁平法施工图制图规则
梁内纵向钢筋应满足相应的锚固构造：当支座宽度hc 满足直锚要求时， 纵向钢筋可直锚，锚固长度≥laE。当支座宽度hc 不满足直锚要求时，将 无法直通的弯锚入柱内，弯锚时水平段长度≥0.4labE， 弯折段长度为 15d。或当支座两侧纵筋根数不同时，可将多出的纵筋弯锚入柱内，如 图5-14（c）所示。
上一页 下一页 返回
第一节 梁平法施工图制图规则
（4）当在梁上集中标注的内容（即梁截面尺寸、箍筋、上部通长筋或 架立筋，梁侧构造钢筋或受扭纵向钢筋，以及梁顶面标高高差中的某一 项或几项数值）不适用于某跨或某悬挑部分时，应将其不同数值原位标 注在该跨或该悬挑部分处，施工时应以原位标注的数值为准。
梁平法施工图识读
梁平法施工图识读 3课时

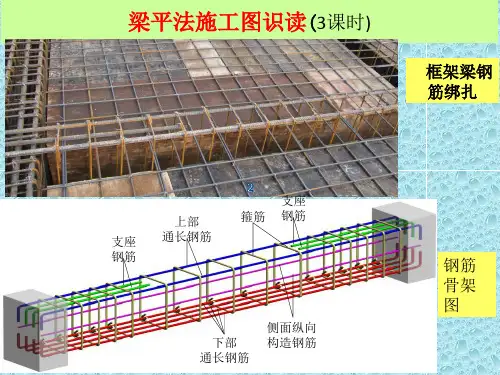

框架梁钢 筋绑扎
支座 钢筋
上部 通长钢筋
2 支座
箍筋 钢筋
2022/10/21
下部 通长钢筋
侧面纵向 构造钢筋
钢筋 骨架 图
2022/10/21
2022/10/21
2022/10/21
2022/10/21
2022/10/21
梁平法施工图的表示方法
何为梁的平法施工图
4 梁综合原位标注
当梁集中标注中的内容 包括梁截面尺寸、箍筋、上部通长钢筋或 架立筋、梁侧面纵向构造钢筋或受扭纵向钢筋以及梁顶面标高高 差中的一项或几项数值 不适用于该梁的某跨或悬挑部位时,将其 修正的内容原位标注在该跨或悬挑部位
二、细长受压构件稳定性问题的定性分析 在“细长”立柱之间增设横梁, 以保证其稳定性。
梁支座上部纵筋识读举例4
1 ②轴支座两边配筋不同,分别标注。 2 ②轴左侧为4根20；右侧为6根20,分上下两排。
2022/10/21
梁支座上部纵筋识读举例 5
1 ②~③轴中间的4根20表示在②~③轴上部钢筋 4根20拉通。
2022/10/21
2 梁下部纵向钢筋
梁下部纵向钢筋多于一排时,用“/”将纵筋自上而 下分开；
在立柱之间增设了横梁,相当于增加 了支承,减少了压杆的长度,从而保证 其稳定性。
2022/10/21
吉隆坡石油双塔
世界最高的双塔 楼,也是世界第五 高的大楼
楼高452米,共地上88 层
第40_41层之间有一 座天桥
用于连接和稳固两栋大 楼
2022/10/21
四、课堂小结 1、在本节课中,你主要学习到了什 么内容
箍筋的肢数
箍筋的肢数是看梁同一截面内在高度方向箍筋的根数。 小截面梁因宽度较小,相应产生的梁内剪力较小,采用单肢箍 即可, 类似于一个S钩。 像一般的单个封闭箍筋,在高度方向就有两根钢筋,属于双肢 箍。 再如,截面宽较大的同一截面采用两个封闭箍并相互错开 高度方向就有四根钢筋,属于四肢箍。 以此类推。
框架梁钢 筋绑扎
支座 钢筋
上部 通长钢筋
2 支座
箍筋 钢筋
2022/10/21
下部 通长钢筋
侧面纵向 构造钢筋
钢筋 骨架 图
2022/10/21
2022/10/21
2022/10/21
2022/10/21
2022/10/21
梁平法施工图的表示方法
何为梁的平法施工图
4 梁综合原位标注
当梁集中标注中的内容 包括梁截面尺寸、箍筋、上部通长钢筋或 架立筋、梁侧面纵向构造钢筋或受扭纵向钢筋以及梁顶面标高高 差中的一项或几项数值 不适用于该梁的某跨或悬挑部位时,将其 修正的内容原位标注在该跨或悬挑部位
二、细长受压构件稳定性问题的定性分析 在“细长”立柱之间增设横梁, 以保证其稳定性。
梁支座上部纵筋识读举例4
1 ②轴支座两边配筋不同,分别标注。 2 ②轴左侧为4根20；右侧为6根20,分上下两排。
2022/10/21
梁支座上部纵筋识读举例 5
1 ②~③轴中间的4根20表示在②~③轴上部钢筋 4根20拉通。
2022/10/21
2 梁下部纵向钢筋
梁下部纵向钢筋多于一排时,用“/”将纵筋自上而 下分开；
在立柱之间增设了横梁,相当于增加 了支承,减少了压杆的长度,从而保证 其稳定性。
2022/10/21
吉隆坡石油双塔
世界最高的双塔 楼,也是世界第五 高的大楼
楼高452米,共地上88 层
第40_41层之间有一 座天桥
用于连接和稳固两栋大 楼
2022/10/21
四、课堂小结 1、在本节课中,你主要学习到了什 么内容
箍筋的肢数
箍筋的肢数是看梁同一截面内在高度方向箍筋的根数。 小截面梁因宽度较小,相应产生的梁内剪力较小,采用单肢箍 即可, 类似于一个S钩。 像一般的单个封闭箍筋,在高度方向就有两根钢筋,属于双肢 箍。 再如,截面宽较大的同一截面采用两个封闭箍并相互错开 高度方向就有四根钢筋,属于四肢箍。 以此类推。
4.4梁平法施工图的识读
（2）下部钢筋一端伸至悬挑尽端，另一端锚 入柱子15d。
4、梁钢筋构造要求——悬挑梁钢筋构造
类别
钢筋构造图
悬 挑 梁 钢 筋 构 造
（a）悬挑端净长L＜4hb
钢筋构造解读
（1）悬挑端 净长L＜4hb时， 上部钢筋一端 伸至悬挑尽端 拐直角弯至梁 底且大于12d； 另一端在柱子 里的锚固与梁 端支座钢筋锚 固构造。 （2）下部钢 筋一端伸至悬 挑尽端，另一 端锚入柱子 15d。
（2）箍筋加 密区长度： 抗震等级为一 级：≥2.0hb且 ≥500； 抗震等级为二 ~四级：≥1.5hb 且≥500 。
4、梁钢筋构造要求——课堂小结
1.梁钢筋种类
纵向钢筋
上部通长钢筋 左端支座钢筋（支座负筋）
架立钢筋 右端支座钢筋（支座负筋） 侧面纵向构造钢筋或受扭钢筋
下部通长/非通长钢筋
箍筋 附加钢筋：附加箍筋、吊筋
4、梁钢筋构造要求——梁上部钢筋构造
梁上部钢筋构造
支座负筋构造
（1）延伸长度要从支座边算起 （2）第一排的延伸长度为净跨的1/3 （3）第二排的延伸长度为净跨的1/4 （4）端跨时，Ln为本跨静长 （5）中间跨，Ln为相邻两跨静长的较大值
架立钢筋构造
架立钢筋与支座负筋的搭接长度为150mm
4、梁钢筋构造要求——梁上部钢筋构造
4、梁钢筋构造要求——箍筋加密区范围
起步距离：50mm
箍筋加密区范围
加密区长度
（1）抗震等级为一级：≥2.0hb且≥500 （2）抗震等级为二~四级：≥1.5hb且≥500
4、梁钢筋构造要求——箍筋加密区范围
类别
钢筋构造图
梁 箍 筋 加 密 区 范 围
（a）悬挑梁端
钢筋构造解读
4、梁钢筋构造要求——悬挑梁钢筋构造
类别
钢筋构造图
悬 挑 梁 钢 筋 构 造
（a）悬挑端净长L＜4hb
钢筋构造解读
（1）悬挑端 净长L＜4hb时， 上部钢筋一端 伸至悬挑尽端 拐直角弯至梁 底且大于12d； 另一端在柱子 里的锚固与梁 端支座钢筋锚 固构造。 （2）下部钢 筋一端伸至悬 挑尽端，另一 端锚入柱子 15d。
（2）箍筋加 密区长度： 抗震等级为一 级：≥2.0hb且 ≥500； 抗震等级为二 ~四级：≥1.5hb 且≥500 。
4、梁钢筋构造要求——课堂小结
1.梁钢筋种类
纵向钢筋
上部通长钢筋 左端支座钢筋（支座负筋）
架立钢筋 右端支座钢筋（支座负筋） 侧面纵向构造钢筋或受扭钢筋
下部通长/非通长钢筋
箍筋 附加钢筋：附加箍筋、吊筋
4、梁钢筋构造要求——梁上部钢筋构造
梁上部钢筋构造
支座负筋构造
（1）延伸长度要从支座边算起 （2）第一排的延伸长度为净跨的1/3 （3）第二排的延伸长度为净跨的1/4 （4）端跨时，Ln为本跨静长 （5）中间跨，Ln为相邻两跨静长的较大值
架立钢筋构造
架立钢筋与支座负筋的搭接长度为150mm
4、梁钢筋构造要求——梁上部钢筋构造
4、梁钢筋构造要求——箍筋加密区范围
起步距离：50mm
箍筋加密区范围
加密区长度
（1）抗震等级为一级：≥2.0hb且≥500 （2）抗震等级为二~四级：≥1.5hb且≥500
4、梁钢筋构造要求——箍筋加密区范围
类别
钢筋构造图
梁 箍 筋 加 密 区 范 围
（a）悬挑梁端
钢筋构造解读
梁平法施工图识读
【工程案例9】 不伸入支座纵筋根数前加“—”号
【工程案例10】
集中标注与原位标注冲突时原位标注取值优先
9/29/2024
【工程案例7】 附加箍筋
吊筋
附加箍筋和吊筋
【课内练习】
9/29/2024
【课内练习】
9/29/2024
【课内练习】
将梁标注为平法
9/29/2024
9/29/2024
【工程案例3】 箍筋直径？
【工程案例3】 根数、直径？
腰筋 拉筋
腰筋
G
构造腰筋
N
受扭腰筋
拉筋
拉筋不注写 直径根据梁宽取或者同箍筋直径 间距为非加密区箍筋间距的2或按图集规定取值
楼板
楼板 梁
低
—
楼板
梁
楼板
高
+
楼板
梁
楼板
ቤተ መጻሕፍቲ ባይዱ
平
不注写
1.基本信息 2.箍筋 3.上通筋；下通筋 4.腰筋 5.标高
【工程案例5】 “/”表示钢筋排成两排, 前面在上排, 后面在下排
【工程案例10】
9/29/2024
【工程案例9】
9/29/2024
【课内练习】
已知框架梁纵筋示意如图所示, 截面宽300mm, 高600mm, 箍筋直径为10mm, HPB300, 加密区间距为100mm, 非加密 区间距为200mm, 将该梁标注为平法。
【工程案例4】
表示2根直径16mm为通长筋, 2根直径为12mm为架立筋, 架立筋括在括号内
【课内练习】
已知框架梁纵筋示意如图3.1.48所示, 截面宽300mm, 高500mm, 箍筋直径为10mm, HPB300, 加密区间距为100mm, 非加密区间距为150mm, 将该梁标注为平法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5. 2. 2平法梁的截面尺寸表达
一、梁的截面尺寸估算 (一)梁的截面高度尺寸估算
(二)梁的截面有效高度
(三)梁的截面宽度尺寸估算
根据梁截面的适宜高宽比来估算其宽度尺寸。 梁截面适宜高宽比h/b:矩形截面为2~3. 5; T形截面为2. 5~4. 00 GB 50011-2001《建筑抗震设计规范》第6.3. 1条对框架梁的截面尺寸规定如下: (1)截面宽度不宜小于200mm; (2)截面高宽比不宜大于4; (3)净跨与截面高度之比不宜小于4。
梁平法施工图识读
5.1平法梁施工图概述 5.1.1传统梁施工图的表示方式
5.1.2平法梁施工图的表示方法
5. 2平法梁的编号和截面尺寸
梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成
Clarity & Impact
注(XXA)为一端有悬挑，(XXB)为两端有悬挑，悬挑不计人跨数。
知识链接
(1 )楼层框架梁、屋面框架梁、框支梁和墙支梁分为杭震设计与非抗震设 计。 (2)非框架梁、井字梁和悬挑梁为非抗震设计(即不考虑抗震耗能)。 (3)楼层框架梁、屋面框架梁、框支梁和墙支梁无论是否为抗震设计，其悬
挑端均为非抗震设计。 (4)除框支梁外，其他所有类型的梁平面形状可为弧形。 (5)墙支梁为支承在剪力墙平面外的梁，国内通常将该梁偏于安全地作框架梁处理。墙支 梁在地震作用下参与整个结构体系的耗能，但其在地震作用下的内力和变形与框架梁有 明显差别，其耗能功能与抗震框架梁必须具备的耗能功能在性质上有所不同，因此并非 为必须具备的功能。
(二)箍筋的直径 对截面高度h>800mm的梁，其箍筋直径不宜小于8mm;对截面高度h小于等于 800mm的梁，其箍筋直径不宜小于6mm。当梁中配有计算需要的纵向受压钢筋 时，箍筋直径尚不应小于纵向受压钢筋最大直径的0. 25倍。
三、梁箍筋的加密区和起始位置
(1)箍筋的加密区
三、梁箍筋的加密区和起始位置
5. 3. 1梁上部和下部纵筋的构造 （一）、纵向钢筋的直径和间距
钢筋混凝土梁纵向受力钢筋的直径，当梁高h≥300mm时，不应小于10mm; 当梁高 h<300mm时，不应小于8mm。 梁上部纵筋水平方向的净间距，不应小于30mm和1.5d (d为钢筋的最大直径); 下部纵筋水平方向的净间距，不应小于25mm和d。当梁下部纵筋多于两层时，两层 以上钢筋水平方向的中距应比下面两层的增大一倍。各层钢筋之间的净间距不应小 于25mm和d。 伸人梁支座范围内的纵向受力钢筋不应少于两根。当钢筋比较密集时可以采用并筋。十三、纯悬ຫໍສະໝຸດ 梁XL及各类梁的悬挑端配筋构造配筋构造
十三、纯悬挑梁XL及各类梁的悬挑端配筋构造配筋构造
5. 3. 2梁的箍筋构造 一、梁箍筋的形式与复合方式
二、梁箍筋的设置条件、直径和间距
(一)箍筋的设置条件 按计算不需要箍筋的梁，当截面高度h>300mm时，应沿梁全长设置箍筋;当截
面高度h=150~300mm时，可仅在构件端部各1/4跨度范围内设置箍筋;但当在构 件中部1/2跨度范围内有集中荷载作用时，则应沿梁全长设置箍筋;当梁截面高度 h<150mm时，可不设箍筋。
(2)箍筋的起始位置
(2)箍筋的起始位置
5. 3. 3粱的附加横向钢筋（箍筋和吊筋）
5. 3. 3粱的附加横向钢筋（箍筋和吊筋）
5. 3. 3粱的附加横向钢筋（箍筋和吊筋）
5. 3. 3粱的附加横向钢筋（箍筋和吊筋）
5. 3. 4腰筋(构造筋或受扭筋)和拉筋
5. 3. 5梁纵筋、箍筋和拉筋的排布及安装绑扎构造 一、梁横截面纵筋与箍筋排布构造
二、简支端下部纵向受力钢筋的锚固
三、抗震框架梁上部和下部纵筋的构造 (一)抗震楼层框架梁纵筋的构造
(二)非抗震楼层框架梁纵筋的构造
(三)抗震屋面框架梁WKL纵筋的构造
(三)抗震屋面框架梁WKL纵筋的构造
(三)抗震屋面框架梁WKL纵向钢筋的构造
(1)当梁的上部既有通长筋又有架立筋时有架立筋立筋的搭接长度为150mm。 (2)本图图为抗震屋面框架WKL纵向钢筋“柱插梁”构造。 (3) WKL上部纵部纵筋的直钩伸至梁底(而不是15d)，当梁加腋 时当至腋 根部位置。 (4)当柱纵柱直径 25mm时，在顶梁边柱相交的角部外侧部外侧设“直角 状”的附加钢筋。 (5“) 柱外侧纵筋配筋率”的计计算方: 柱外侧外侧纵筋配筋率柱外侧纵筋 截面积除以柱的截面积
1)梁上部纵筋、下部纵筋及复合箍筋排布时应遵循对称、均匀的原则。 2)梁复合箍筋应采用截面周边外封闭大箍加内封闭小箍的组合方式(大箍套小箍)。内 部复合箍筋可采用相邻两肢形成一个内封闭小箍的形式;当梁箍筋肢数不小于6，相邻 两肢形成的内封闭小箍水平段尺寸较小，施工中不易加工及安装绑扎时，内部复合箍 筋也可采用非相邻肢形成一个内封闭小箍的形式(连环套)，但沿外封闭箍筋周边箍筋重 叠不应多于三层。 3)梁复合箍筋肢数宜为双数，当复合箍筋的肢数为单数时，设一个单肢箍。单肢箍筋 应同时钩住纵向钢筋和外封闭箍筋。
(四)非抗震屋面框架梁WKL纵筋的构造
(四)非抗震屋面框架梁WKL纵筋的构造
四、抗震与非抗震KL、WKL中间支座纵向钢筋构造
四、抗震与非抗震KL、WKL中间支座纵向钢筋构造
五、抗震与非抗震框架梁水平、竖向加腋构造
五、抗震与非抗震框架梁水平、竖向加腋构造
七、非框架梁L纵向钢筋构造
八、非框架梁L中间支座纵向钢筋构造
九、抗震和非抗震水平折梁、竖向折梁钢筋构造
十、不伸入支座的梁下部纵筋的构造
十一、抗震和非抗震框支梁KZL配筋构造
十二、井字梁JZL配筋构造 井字梁矩形平面网格区域示意
十二、井字梁JZL配筋构造
十二、井字梁JZL配筋构造
十二、井字梁JZL配筋构造
十三、纯悬挑梁XL及各类梁的悬挑端配筋构造配筋构造
二、平法梁截面尺寸的表达
梁为等截面时，bXh 当梁为加腋时，用b X h Ycl X c2表示 当梁为水平加腋时，用b X h PYcl X c2表示
二、平法梁截面尺寸的表达
当有悬挑梁，且根部和端部的高度不同时，用斜线分隔根部与端部的 高度值，即bX hl /h2，
5. 3平法梁的标准配筋构造
