2021年物理中考专项复习(七) 简单电路

中考复习(七)简单电路
考点一两种电荷
1．2019·深圳在“探究电荷间的相互作用”的实验中，用绝缘细线悬挂两个小球，静止时的状态如图7－1所示．下列判断正确的是()
图7－1
A．两球一定带同种电荷
B．两球可能带异种电荷
C．两球可能一个带电，一个不带电
D．两球均只受两个力
2．长毛狗在家中的沙发上玩耍，淘气的小明用干燥的毯子将它包裹起来并来回摩擦，结果小狗的长毛竖了起来，像一只可爱的刺猬．如图7－2所示，狗毛竖起是因为摩擦带上了________(选填“同种”或“异种”)电荷而互相排斥．在实验室中用到的________(选填“验电器”或“测电笔”)就是利用这一原理制成的．
图7－2
考点二电路
3．2019·菏泽如图7－3所示电路中，两个灯泡都能够独立工作的是()
图7－3
4．2020·苏州有一款“空调扇”既能送常温风，又能送凉风．小明了解到其内部有两个电动机，其中电动机M1驱动扇叶送风，M2驱动机内水循环使所送的风成为凉风，此款风扇不会只有水循环而不送风．如图7－4所示，小明设计的电路图中符合要求的是()
图7－4
5．2020·十堰某学校有前、后两个大门，在前、后门上各装有一个按钮开关，门卫室内有电池组和甲、乙两盏电灯，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮．图7－5中符合要求的是()
图7－5
6．如图7－6所示的电路中，只闭合S1、S2时，灯L1、L2是________(选填“串联”或“并联”)的；只闭合S3时，灯L1、L2是________(选填“串联”或“并联”)的，同时闭合开关____________会造成电源短路．
图7－6
7．根据图7－7甲所示的电路图，用笔画线代替导线，连接图乙所示实物电路．(要求连线不能交叉)
甲乙
图7－7
考点三电流
8．如图7－8所示，能够直接测量通过灯L2的电流的是()
图7－8
9．小明在研究并联电路电流特点时，根据如图7－9所示电路图连接好电路，并闭合开关S和S1.当他再闭合开关S2时，电流表示数变化正确的是(电源电压不变)()
图7－9
A．A1示数变大
B．A1示数变小
C．A示数变大
D．A示数变小
10．2019·毕节如图7－10甲所示电路，当开关S1、S2闭合后，A2与R2是________(选填“串”或“并”)联的，电流表A1测量的是通过________(选填“干路”“R1”或“R2”)的电流，电流表A2的指针偏转如图乙所示，示数为________A.
图7－10
考点四电压
11．下列有关电压的说法中正确的是()
A．电路两端有电压就一定有电流
B．电源的作用是使正极聚集负电荷，负极聚集正电荷，以持续对外供电
C．电源是提供电压的装置
D．要获得电压必须有电流
12．如图7－11所示，能正确地测出小灯泡L1两端电压的电路是()
图7－11
13．小明在实验室里连接了如图7－12所示的电路，对此电路的认识，正确的是()
图7－12
A．两灯泡并联，电压表测电源电压
B．两灯泡串联，电压表测L2两端的电压
C．若灯L1短路，则电压表示数为零
D．若灯L2短路，则电压表的示数为3 V
14．2019·自贡如图7－13(a)所示电路，当闭合开关S后，两个电压表指针偏转均如图(b)所示，则电阻R1和R2两端的电压分别为()
图7－13
A．8 V 2 V B．10 V 2 V
C．2 V8 V D．2 V10 V
15．将图7－14中的元件连接成符合要求的电路．要求：灯泡L1与灯泡L2串联，电流表测灯泡L1中的电流，电压表测灯泡L2两端的电压．(闭合开关，电路中的电流约为0.5 A)
图7－14
考点五电阻变阻器
16．2019·福建在相同温度下，关于导体的电阻，下列说法中正确的是()
A．铜线的电阻一定比铝线的小
B．长度相同粗细也相同的铜线和铝线电阻相等
C．长度相同的两根铜线，粗的那根电阻较大
D．粗细相同的两根铜线，长的那根电阻较大
17．2020·邵阳如图7－15所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是()
图7－15
18．如图7－16所示是探究“影响电阻大小因素”的实验装置.1、2、3是三根镍铬合金丝，1和2横截面积相同、长度不同；2和3长度相同、横截面积不同．当1、2分别接入电路时，电流表的示数分别为I1、I2，且I1＞I2，说明导体的电阻跟导体的________有关．再将3接入该电路时，电流表的示数为I3，且I3＞I2，说明导体的电阻跟导体的______________有关．
图7－16

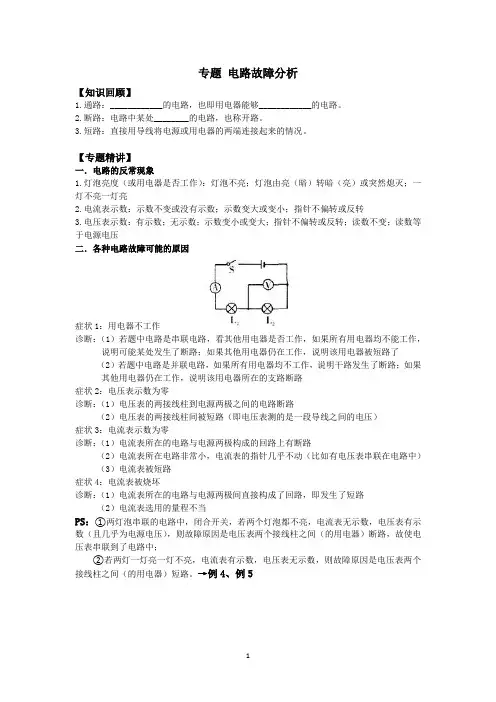

考点六电路故障分析
19．2020·潍坊如图7－17所示电路中，电源电压为3 V，灯泡L1、L2规格相同．闭合开关S，两灯均不亮．保持S闭合，用电压表测得a、b间电压为0 V，c、d间电压为3 V，下列判断正确的是()
图7－17 A．b、c间导线断路B．灯泡L1断路
C．灯泡L2断路D．灯泡L1、L2均断路
详解详析
【考点分类训练】
1．A[解析] 由于同种电荷互相排斥，两带电小球表现出排斥现象，所以，两球一定带同种电荷．由受力分析可得，两小球均受到重力、绳子的拉力、小球所带同种电荷间的排斥力，故两球均受三个力．2．同种验电器
3．B[解析] 图A中当两开关同时闭合，两个灯泡同时工作，只闭合S，上面灯泡单独工作，但下面的灯泡不能单独工作，故A不符合题意；图B中当三个开关同时闭合，两个灯泡同时工作，只闭合S和S1，上面灯泡单独工作，只闭合S和S2，下面灯泡单独工作，故B符合题意；图C中闭合开关S，两个灯泡同时工作，但不能让两个灯泡单独工作，故C不符合题意；图D中当两开关同时闭合，两个灯泡同时工作，只闭合S，下面灯泡单独工作，但上面的灯泡不能单独工作，故D不符合题意．
4．C[解析] 图A中，开关S1闭合，电动机M1和M2同时工作；S1、S2都闭合，电动机M1短路不能工作，故A不合题意．图B中，开关S1闭合，电动机M1工作，驱动扇叶送风；S2闭合，电动机M2工作驱动机内水循环，故B不合题意．图C中，开关S1闭合，电动机M1工作，驱动扇叶送风；再闭合开关S2，电动机M2工作，驱动机内水循环，使所送的风成为凉风；若S1断开，无论S2是否闭合，电动机M2都不能工作，故C符合题意．图D中，闭合开关S1，电动机M2工作，驱动机内水循环；再闭合开关S2，电动机M1工作，驱动扇叶送风，故D不合题意．5．C[解析] 由题知，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮，说明两灯互不影响、能独立工作，即两个电灯应并联，且前门开关控制甲灯、后门开关控制乙灯，由各选项电路图可知，C正确．6．并联串联S1、S2、S3
7．如图所示
8．C9.C
10．串干路0.28[解析] 由电路图可知，两电阻并联，电流表A1测干路的电流，A2与R2串联，即A2测量通过R2的电流；由图可知：
电流表的量程为0～0.6 A，分度值为0.02 A，示数为0.28 A.
11．C12.D13.B
14．A[解析] 由电路图可知，两电阻串联，电压表V1测电源电压，电压表V2测R2两端的电压，因串联电路中总电压等于各分电压之和，且两电压表指针位置相同，所以，电压表V1的量程为0～15 V，分度值为0.5 V，则电源电压U＝10 V，电压表V2的量程为0～3 V，分度值为0.1 V，则R2两端的电压U2＝2 V；R1两端的电压：U1＝U
－U2＝10 V－2 V＝8 V.
15．如图所示
16．D[解析] 导体电阻与导体的材料、长度、横截面积有关，只知道导体的材料，不知道导体的长度和横截面积关系，无法确定铜线与铝线电阻的大小，故A错误；长度相同、粗细也相同的铜线和铝线，由于材料不同，则电阻不相等，故B错误；在材料、长度相同的情况下，导体越粗，横截面积越大，电阻越小，所以，长度相同的两根铜线，粗的那根电阻较小，故C错误；在材料、横截面积相同的情况下，导体越长，导体电阻越大，所以，粗细相同的两根铜线，长的那根电阻较大，故D正确．
17．D[解析] A图连入电路中的电阻丝是PB部分，当滑片P向左滑动时，PB电阻丝长度变大，电阻变大，此选项不符合题意；B图连入电路中的电阻丝是PB部分．当滑片P向左滑动时，PB电阻丝长度变大，电阻变大．此选项不符合题意；C图连入电路中的电阻丝是AB部分．无论怎样移动滑片，滑动变阻器接入电路的电阻不变．此选项不符合题意；D图连入电路中的电阻丝是AP部分．当滑片P向左滑动时，AP电阻丝长度变小，电阻变小．此选项符合题意．
18．长度横截面积
19．C[解析] 灯泡不亮，可能是灯泡短路或电路存在断路造成的；用电压表测量电路a、b间电压为0 V，则可能是灯泡L1发生短路或a、b之外电路存在断路；用电压表测c、d间电压为3 V，等于电源电压，说明c、d之外电路不存在断路，断路位置在c、d间，即灯泡L2断路．。
