FIR滤波器的设计

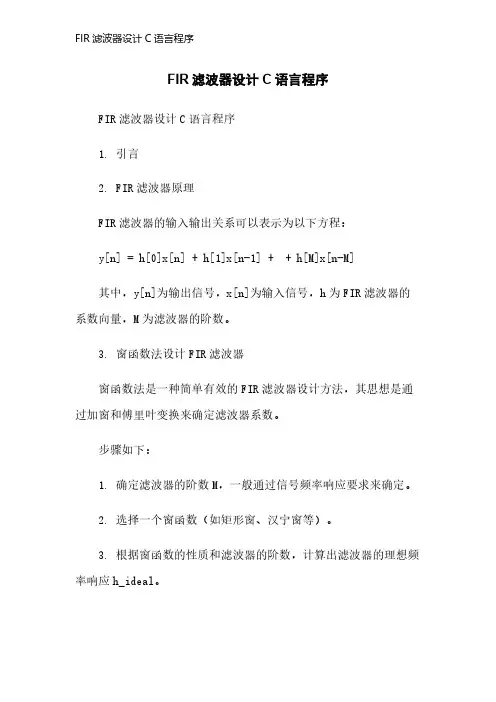

FIR滤波器设计C语言程序
FIR滤波器设计C语言程序FIR滤波器设计C语言程序1. 引言2. FIR滤波器原理FIR滤波器的输入输出关系可以表示为以下方程：y[n] = h[0]x[n] + h[1]x[n-1] + + h[M]x[n-M]其中，y[n]为输出信号，x[n]为输入信号，h为FIR滤波器的系数向量，M为滤波器的阶数。
3. 窗函数法设计FIR滤波器窗函数法是一种简单有效的FIR滤波器设计方法，其思想是通过加窗和傅里叶变换来确定滤波器系数。
步骤如下：1. 确定滤波器的阶数M，一般通过信号频率响应要求来确定。
2. 选择一个窗函数（如矩形窗、汉宁窗等）。
3. 根据窗函数的性质和滤波器的阶数，计算出滤波器的理想频率响应h_ideal。
4. 使用傅里叶变换将理想频率响应转换为时间域的滤波器系数h。
5. 对h进行归一化处理，得到最终的滤波器系数。
4. C语言程序实现下面给出一个简单的C语言程序，实现了FIR滤波器的设计过程。
cinclude <stdio.h>include <math.h>define N 1000 // 输入信号长度define M 50 // 滤波器阶数void fir_filter(float x, float h, float y) {int i, j;for (i = 0; i < N; i++) {y[i] = 0;for (j = 0; j < M; j++) {if (i >= j) {y[i] += h[j] x[i j];}}}}int mn() {float x[N]; // 输入信号float h[M]; // 滤波器系数float y[N]; // 输出信号int i;// 输入信号和滤波器系数for (i = 0; i < N; i++) {x[i] = sin(2 M_PI 1000 i / N) + sin(2 M_PI 2000 i / N); // 两个正弦信号叠加}for (i = 0; i < M; i++) {h[i] = 1.0 / M; // 简单的均值滤波器}// 调用FIR滤波函数fir_filter(x, h, y);// 输出滤波后的信号for (i = 0; i < N; i++) { printf(\。
FIR滤波器设计要点
FIR滤波器设计要点FIR (Finite Impulse Response) 滤波器是一种数字滤波器，其设计要点包括滤波器类型选择、滤波器系数设计、频率响应规格、窗函数和滤波器长度选择等。
以下是对这些要点的详细介绍。
1.滤波器类型选择：在设计FIR滤波器之前，需要确定滤波器的类型。
常见的FIR滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
不同类型的滤波器适用于不同的应用场景，因此在选择滤波器类型时需要考虑系统的需求。
2.滤波器系数设计：FIR滤波器的核心是滤波器系数。
滤波器系数决定了滤波器的频率响应和滤波特性。
常用的设计方法包括窗函数法、最小均方误差法和频率抽样法等。
窗函数法是最常用的设计方法，其基本思想是通过选择合适的窗函数来得到滤波器系数。
3.频率响应规格：在设计FIR滤波器时，需要明确所需的频率响应规格，包括通带增益、阻带衰减、过渡带宽等。
这些规格直接影响了滤波器的性能，因此需要根据具体应用场景来确定。
4.窗函数选择：窗函数在FIR滤波器设计中起到了重要的作用。
常用的窗函数包括矩形窗、汉宁窗、汉明窗、布莱克曼窗等。
不同的窗函数具有不同的特性，选择合适的窗函数可以得到优良的滤波器性能。
5.滤波器长度选择：滤波器长度决定了滤波器的频率分辨率和时间分辨率。
滤波器长度越长，频率响应越尖锐，但计算复杂度也越高。
因此，在设计FIR滤波器时需要权衡计算复杂度和性能要求，选择合适的滤波器长度。
6.优化设计：7.实现方式：总之，设计FIR滤波器要点包括滤波器类型选择、滤波器系数设计、频率响应规格、窗函数和滤波器长度选择等。
设计者需要根据具体的应用场景和性能要求来进行合理的设计和优化，以满足系统的需求。
FIR滤波原理及verilog设计
FIR滤波原理及verilog设计FIR滤波器是一种基于有限长冲激响应（Finite Impulse Response）的数字滤波器，它主要用于对数字信号进行滤波处理，例如降噪、去除杂音和频带限制等。
本文将介绍FIR滤波的原理，并给出一个基于Verilog的FIR滤波器设计。
一、FIR滤波原理：FIR滤波器是一种非递归滤波器，其输出是输入信号的线性组合。
它通过计算输入信号与一组滤波系数之间的加权和来实现滤波。
每一个滤波系数决定了输入信号在输出中所占的权重，当输入信号通过滤波器时，每一个采样点都与滤波系数进行乘法运算，并将结果相加得到输出。
Y(n)=h(0)*X(n)+h(1)*X(n-1)+h(2)*X(n-2)+…+h(N-1)*X(n-N+1)其中，Y(n)为输出信号的当前采样值，X(n)为输入信号的当前采样值，h(i)为滤波器的滤波系数，N为滤波器的阶数。
二、FIR滤波器的设计：1.滤波器的阶数N的选择：2.滤波系数h(i)的计算：滤波系数的计算是根据所需滤波器的频率响应来确定的。
常见的计算方法有窗函数法、频率采样法和最佳化法等。
具体的计算方法可以根据不同的需求进行选择。
三、基于Verilog的FIR滤波器设计：以下是一个基于Verilog的FIR滤波器设计示例，该设计以32阶FIR滤波器为例。
```verilogmodule FIR_filterinput wire clk,input wire reset,input wire signed [15:0] X,output reg signed [15:0] Yparameter N = 32;reg signed [15:0] delay_line [N-1:0];parameter signed [15:0] h [N-1:0] = {32'b0000_0000_0000_0000, /* 系数h0 */32'b0000_0000_0000_0000,/*系数h1*/...32'b0000_0000_0000_0000};/*系数h31*/if(reset) beginY<=0;for(int i=0; i<N; i=i+1) begindelay_line[i] <= 0;endendelse beginY <= (h[0] * X) + (h[1] * delay_line[0]) + ... + (h[N-1] * delay_line[N-2]);for(int i=N-1; i>0; i=i-1) begindelay_line[i] <= delay_line[i-1];enddelay_line[0] <= X;endendendmodule```在上面的Verilog代码中，FIR_filter模块包含了一个clk时钟信号、一个reset复位信号，以及输入信号X和输出信号Y。
FIR滤波器设计分析
FIR滤波器设计分析FIR（Finite Impulse Response）滤波器是一类数字滤波器，其输出只取决于输入信号的有限数量的过去样本。
FIR滤波器的设计分析主要包括滤波器的设计目标、设计方法、设计参数选择、滤波器性能评估等方面。
首先，FIR滤波器的设计目标是根据特定的应用需求，设计一个能够满足给定要求的滤波器。
比如，在音频信号处理中，常见的设计目标包括降低噪声、增强语音清晰度等。
接下来，FIR滤波器的设计方法主要有窗函数法和频率采样法。
窗函数法是通过选择合适的窗函数来设计FIR滤波器，常见的窗函数有矩形窗、汉宁窗、汉明窗等。
频率采样法是通过在频域上选择一组等间隔的频率样点，然后通过频域设计方法将这些样点连接起来，得到FIR滤波器的频响。
设计参数选择是FIR滤波器设计的重要环节。
常见的设计参数包括滤波器阶数、截止频率、过渡带宽等。
滤波器阶数决定了滤波器的复杂度，一般情况下，滤波器阶数越高，滤波器的性能也会越好。
截止频率是指滤波器的频段边界，过渡带宽是指频域中通过频样点与阻带频样点之间的频带范围。
最后，FIR滤波器的性能评估主要包括幅频响应、相频响应、群延迟等指标。
幅频响应可以用来评估滤波器的频率特性，相频响应则描述了信号在滤波过程中的相对延迟。
群延迟是指信号通过滤波器时的延迟时间，对于实时信号处理应用非常重要。
总结起来，FIR滤波器设计分析主要涉及设计目标、设计方法、设计参数选择和滤波器性能评估四个方面。
通过合理选择设计方法和参数，并对滤波器的性能进行评估，可以设计出满足特定要求的FIR滤波器，从而实现信号处理、噪声降低等应用。
fir滤波器设计方法
fir滤波器设计方法
fir滤波器是数字信号处理中常用的一种滤波器，它可以对信号进行滤波处理，去除噪声和干扰，提高信号的质量。
fir滤波器的设计方法有很多种，下面我们来介绍一下其中的几种常用方法。
第一种方法是窗函数法。
这种方法是最简单的fir滤波器设计方法，它的原理是将理想滤波器的频率响应与一个窗函数相乘，得到fir滤波器的频率响应。
常用的窗函数有矩形窗、汉宁窗、汉明窗等。
这种方法的优点是简单易懂，计算量小，但是滤波器的性能不够理想。
第二种方法是频率抽样法。
这种方法的原理是将理想滤波器的频率响应进行抽样，得到fir滤波器的频率响应。
抽样的频率可以根据滤波器的要求进行选择。
这种方法的优点是可以得到比较理想的滤波器性能，但是计算量较大。
第三种方法是最小二乘法。
这种方法的原理是通过最小化滤波器的误差平方和来得到fir滤波器的系数。
这种方法可以得到比较理想的滤波器性能，但是计算量较大。
第四种方法是频率采样法。
这种方法的原理是通过对滤波器的频率响应进行采样，得到fir滤波器的系数。
这种方法可以得到比较理想的滤波器性能，但是需要进行频率响应的采样，计算量较大。
以上是fir滤波器的几种常用设计方法，不同的方法适用于不同的滤波器要求。
在实际应用中，需要根据具体的情况选择合适的设计
方法，以得到满足要求的fir滤波器。
设计fir滤波器的方法
设计fir滤波器的方法
设计FIR滤波器的方法主要有以下几种：
1. 正交法：根据滤波器的频率响应要求，将滤波器的频率特性分解成一系列正交基函数，然后通过选取适当的基函数系数来确定滤波器的频率响应。
2. 窗函数法：根据滤波器的频率响应要求，在频域上选取一个窗函数，然后通过窗函数的傅里叶变换来确定滤波器的频率响应。
3. 最小二乘法：根据滤波器的频率响应要求，通过最小化输入输出误差的平方和，利用最小二乘法来确定滤波器的系数。
4. 频率采样法：根据滤波器的频率响应要求，在频域上选取一些特定的频率点，并指定这些点的增益值，然后通过求取这些频率点上的插值样值，从而确定滤波器的系数。
在实际应用中，常常根据具体的滤波器设计要求和计算复杂度的考虑，综合考虑以上方法，采用相关算法进行FIR滤波器的设计，如窗函数法与最小二乘法的结合，频率采样法与正交法的结合等。
FIR滤波器的设计
1 引言1.1 FIR滤波器的介绍随着信息时代、数字世界的到来，数字信号处理已成为一门极其重要的学科和技术领域。
数字信号处理是将信号以数字方式表示并处理的理论和技术，处理的内容包括对数字信号的滤波、变换、频谱分析、检测、估计、压缩、识别等一系列的加工处理。
由于大规模集成电路以及数字计算机的飞速发展，加之从60年代末以来数字信号处理理论和技术的成熟和完善，用数字方法来处理信号，即数字信号处理，已逐渐取代模拟信号处理。
数字信号处理技术的应用领域非常广泛，而数字滤波器的设计是数字信号处理中最重要的设计环节。
数字滤波器分为IIR滤波器和FIR滤波器。
本次课设使用的是FIR滤波器。
FIR滤波器即有限长单位响应滤波器，是数字信号处理系统中最基本的原件。
可以在保证任意频率特性的同时具有严格的线性相位特性。
同时其单位冲激响应是有限长的，因而滤波器是稳定的系统。
FIR滤波器在通信、图像处理、模式识别等领域具有广泛的应用。
FIR滤波器误反馈回路，是一种稳定系统，可以设计成具有线性相位特性。
设FIR滤波器的系数为h(0)、h(1)……h(N-1)，X(n)表示滤波器在n时刻的输入，则那时刻的输出为：y(n)=h(0)*x(n)+h(1)*x(n-1)+……+h(N-1)*x[n-(N-1)]FIR数字滤波器的结构图如图1所示：图1 FIR滤波器的结构图1.2 MATLAB的介绍MATLAB是由美国mathworks公司发布的主要面对科学计算、可视化以及交互式程序设计的高科技计算环境。
它将数值分析、矩阵计算、科学数据可视化以及非线性动态系统的建模和仿真等诸多强大功能集成在一个易于使用的视窗环境中，为科学研究、工程设计以及必须进行有效数值计算的众多科学领域提供了一种全面的解决方案，代表了当今国际科学计算软件的先进水平。
主要应用于工程计算、信号处理与通讯、图像处理、信号检测、金融建模设计与分析、控制系统设计以及计算生物学等众多应用领域。
实验四FIR数字滤波器的设计
实验四FIR数字滤波器的设计
FIR数字滤波器也称作有限脉冲响应数字滤波器，是一种常见的数字滤波器设计方法。
在设计FIR数字滤波器时，需要确定滤波器的阶数、滤波器的类型（低通、高通、带通、带阻）以及滤波器的参数（截止频率、通带波纹、阻带衰减、过渡带宽等）。
下面是FIR数字滤波器的设计步骤：
1.确定滤波器的阶数。
阶数决定了滤波器的复杂度，一般情况下，阶数越高，滤波器的性能越好，但计算量也越大。
阶数的选择需要根据实际应用来进行权衡。
2.确定滤波器的类型。
根据实际需求，选择低通、高通、带通或带阻滤波器。
低通滤波器用于去除高频噪声，高通滤波器用于去除低频噪声，带通滤波器用于保留一定范围内的频率信号，带阻滤波器用于去除一定范围内的频率信号。
3.确定滤波器的参数。
根据实际需求，确定滤波器的截止频率、通带波纹、阻带衰减和过渡带宽等参数。
这些参数决定了滤波器的性能。
4.设计滤波器的频率响应。
使用窗函数、最小二乘法等方法，根据滤波器的参数来设计滤波器的频率响应。
5.将频率响应转换为滤波器的系数。
根据设计的频率响应，使用逆快速傅里叶变换（IFFT）等方法将频率响应转换为滤波器的系数。
6.实现滤波器。
将滤波器的系数应用到数字信号中，实现滤波操作。
7.优化滤波器性能。
根据需要，可以对滤波器进行进一步优化，如调整滤波器的阶数、参数等，以达到较好的滤波效果。
以上是FIR数字滤波器的设计步骤，根据实际需求进行相应的调整，可以得到理想的滤波器。
fir数字滤波器的设计指标
fir数字滤波器的设计指标FIR数字滤波器的设计指标主要包括以下几个方面：1. 频率响应：FIR数字滤波器的频率响应是指滤波器对不同频率信号的响应程度。
设计时需要根据应用场景确定频率响应特性，例如低通、高通、带通等。
低通滤波器用于消除高频噪声，高通滤波器用于保留低频信号，带通滤波器则用于限制信号在特定频率范围内的传输。
2. 幅频特性：FIR数字滤波器的幅频特性是指滤波器在不同频率下的幅值衰减情况。
设计时需要根据频率响应特性调整幅频特性，以满足信号处理需求。
例如，在通信系统中，为了消除杂散干扰和多径效应，需要设计具有特定幅频特性的滤波器。
3. 相位特性：FIR数字滤波器的相位特性是指滤波器对信号相位的影响。
设计时需要确保滤波器的相位特性满足系统要求，例如线性相位特性。
线性相位特性意味着滤波器在不同频率下的相位延迟保持恒定，这对于许多通信系统至关重要。
4. 群延迟特性：FIR数字滤波器的群延迟特性是指滤波器对信号群延迟的影响。
群延迟是指信号通过滤波器后，各频率成分的延迟时间。
设计时需要根据应用场景调整群延迟特性，以确保信号处理效果。
例如，在语音处理中，需要降低滤波器的群延迟，以提高语音信号的清晰度。
5. 稳定性：FIR数字滤波器的稳定性是指滤波器在实际应用中不发生自激振荡等不稳定现象。
设计时需要确保滤波器的稳定性，避免产生有害的谐波和振荡。
6. 计算复杂度：FIR数字滤波器的计算复杂度是指滤波器在实现过程中所需的计算资源和时间。
设计时需要权衡滤波器的性能和计算复杂度，以满足实时性要求。
例如，在嵌入式系统中，计算资源有限，需要设计较低计算复杂度的滤波器。
7. 硬件实现：FIR数字滤波器的硬件实现是指滤波器在实际硬件平台上的实现。
设计时需要考虑硬件平台的特性，如处理器速度、内存容量等，以确定合适的滤波器结构和参数。
8. 软件实现：FIR数字滤波器的软件实现是指滤波器在软件平台上的实现。
设计时需要考虑软件平台的特性，如编程语言、算法库等，以确定合适的滤波器设计和实现方法。
实验6FIR滤波器设计
实验6FIR滤波器设计FIR (Finite Impulse Response)滤波器是一种数字滤波器，其输出信号仅取决于振荡器的输入以前的有限个值。
FIR滤波器设计的目的是通过调整滤波器的系数以实现所需的频率响应。
在FIR滤波器设计中，首先确定滤波器的类型和频率响应的规格。
常见的滤波器类型有低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
频率响应的规格由滤波器的截止频率、通带增益和阻带衰减等参数决定。
FIR滤波器的设计步骤如下：1.确定滤波器的类型和频率响应规格。
根据应用的需求，选择适当的滤波器类型和定义频率响应的参数。
2.确定滤波器的阶数。
阶数决定了滤波器的复杂度和性能。
一般而言，阶数越高，滤波器的性能越好，但计算复杂度也越高。
3.根据频率响应规格和系统设计的约束，选择一种滤波器设计方法。
常见的设计方法有窗函数法、频率采样法、最小均方误差法等。
4.设计滤波器的理想频率响应。
根据所选的设计方法，确定滤波器的理想频率响应。
这通常是一个分段线性函数，其中包括通带增益和阻带衰减。
5.将理想频率响应转换为时域的冲激响应。
这可以通过将理想频率响应进行反傅里叶变换来实现。
6.通过选择合适的窗函数，对冲激响应进行窗函数变换。
窗函数的选择是设计滤波器性能的重要因素。
7.通过窗函数变换得到滤波器的系数。
通过将窗函数变换应用于冲激响应，可以得到设计滤波器的系数。
这些系数确定了滤波器的时间响应和频率响应。
8.可选地，通过优化算法对滤波器的系数进行优化。
优化算法可以用来进一步改善滤波器的性能。
常用的优化算法包括加权最小二乘方法、梯度下降法等。
9.实现滤波器。
将设计好的滤波器系数应用于输入信号，得到滤波器输出。
可以使用编程语言或滤波器设计工具来实现滤波器。
10.验证滤波器的性能。
通过将滤波器应用于不同的输入信号，检验滤波器输出是否符合设计要求。
可以使用频谱分析工具和滤波器性能评估指标来评估滤波器的性能。
FIR滤波器设计是数字信号处理中重要的课题之一、设计一个性能良好的FIR滤波器需要对滤波器原理和设计方法有深入的了解，以及熟练的使用滤波器设计工具和编程工具。
FIR滤波器的设计
FIR滤波器的设计FIR (Finite Impulse Response) 滤波器是数字信号处理中常用的一种滤波器。
与 IIR (Infinite Impulse Response) 滤波器相比，FIR 滤波器具有线性相位响应和稳定性的特点。
在设计 FIR 滤波器时，我们通常需要确定滤波器的阶数、通带和阻带的频率范围、滤波器的类型等参数。
下面将介绍 FIR 滤波器的设计过程。
首先，我们需要确定FIR滤波器的阶数。
阶数决定了滤波器的复杂度和性能。
一般来说，较高阶数的滤波器可以提供更好的频率响应，但会增加计算复杂度。
阶数的选择需要根据实际需求进行权衡。
接下来，我们需要确定滤波器的通带和阻带的频率范围。
通带频率范围是指信号在经过滤波器后保持不变的频率范围，而阻带频率范围是指信号在经过滤波器后被衰减的频率范围。
根据不同的应用需求，我们可以选择不同的频率范围。
然后，我们需要选择滤波器的类型。
FIR滤波器有很多不同的类型，包括低通、高通、带通和带阻等。
选择不同的滤波器类型取决于所需的滤波器特性。
例如，如果我们想要保留信号中低频成分，可以选择低通滤波器；如果我们想要去除信号中的低频成分，可以选择高通滤波器。
在确定了滤波器的阶数、频率范围和类型后，我们可以开始进行滤波器的设计。
FIR滤波器设计的目标是在给定的频率范围内最小化滤波器的误差。
有很多方法可以用来设计FIR滤波器，包括窗函数法、频率抽样法和最小二乘法等。
下面以窗函数法为例进行介绍。
窗函数法是一种常用的FIR滤波器设计方法。
它基于窗函数的特性，在频域上对输入信号进行加权，从而实现滤波的目的。
设计过程中，我们需要选择一个合适的窗函数，并确定其对应的参数。
在选择窗函数时，我们需要考虑窗函数的主瓣宽度和辅瓣衰减。
主瓣宽度决定了滤波器的频率响应的过渡带宽度，辅瓣衰减决定了滤波器在阻带中的衰减程度。
常用的窗函数有矩形窗、汉宁窗、汉明窗和布莱克曼窗等。
确定了窗函数后，我们可以计算滤波器的冲激响应。
FIR数字滤波器的设计
FIR数字滤波器的设计
FIR（有限冲激响应）数字滤波器的设计主要包括以下几个步骤：
1.确定滤波器的要求：根据应用需求确定滤波器的类型（如低通、高通、带通、带阻等）和滤波器的频率特性要求（如截止频率、通带波动、阻带衰减等）。
2.确定滤波器的长度：根据频率特性要求和滤波器类型，确定滤波器的长度（即冲激响应的系数个数）。
长度通常根据滤波器的截止频率和阻带宽度来决定。
3.设计滤波器的冲激响应：使用一种滤波器设计方法（如窗函数法、频率抽样法、最小二乘法等），根据滤波器的长度和频率特性要求，设计出滤波器的冲激响应。
4.计算滤波器的频率响应：将设计得到的滤波器的冲激响应进行傅里叶变换，得到滤波器的频率响应。
可以使用FFT算法来进行计算。
5.优化滤波器的性能：根据频率响应的实际情况，对滤波器的冲激响应进行优化，可以通过调整滤波器的系数或使用优化算法来实现。
6.实现滤波器：将设计得到的滤波器的冲激响应转化为差分方程或直接形式，并使用数字信号处理器（DSP）或其他硬件进行实现。
7.验证滤波器的性能：使用测试信号输入滤波器，检查输出信号是否满足设计要求，并对滤波器的性能进行验证和调整。
以上是FIR数字滤波器的一般设计步骤，具体的设计方法和步骤可能因应用需求和设计工具的不同而有所差异。
在实际设计中，还需要考虑滤波器的实时性、计算复杂度和存储资源等方面的限制。
FIR低通滤波器设计
FIR低通滤波器设计一、FIR低通滤波器的设计原理FIR低通滤波器是通过截断滤波器的频率响应来实现的。
设计过程中，需要确定滤波器的截止频率和滤波器的阶数。
阶数越高，滤波器的性能越好，但需要更多的计算资源。
截止频率决定了滤波器的带宽，对应于滤波器的3dB截止频率。
低通滤波器将高频部分去除，只保留低频部分。
二、FIR低通滤波器的设计步骤1.确定滤波器的阶数N：根据滤波器的性能要求，确定阶数N，一般通过试验和优化得到。
2.确定滤波器的截止频率：根据所需的频率特性，确定滤波器的截止频率，可以根据设计要求选择合适的截止频率。
3. 建立理想的频率响应：根据滤波器的类型和截止频率，建立理想的频率响应，例如矩形窗、Hamming窗等。
4.通过傅里叶反变换得到滤波器的冲激响应：将建立的理想频率响应进行傅里叶反变换，得到滤波器的冲激响应。
5.通过采样和量化得到滤波器的离散系数：根据采样频率和滤波器的冲激响应，得到滤波器的离散系数。
6.实现滤波器：利用离散系数和输入信号进行卷积运算，得到滤波器的输出信号。
三、常用的FIR低通滤波器设计方法1.矩形窗设计法：矩形窗设计法是一种简单的设计方法，通过选择合适的滤波器阶数和截止频率，利用离散傅里叶变换求解滤波器的系数。
矩形窗设计法的优点是简单易用，但是频率响应的副瓣比较高。
2. Hamming窗设计法：Hamming窗设计法是一种常用的设计方法，通过选择合适的滤波器阶数和截止频率，利用离散傅里叶变换求解滤波器的系数。
Hamming窗设计法可以减小副瓣，同时保持主瓣较窄。
3. Parks-McClellan算法：Parks-McClellan算法是一种常用的优化设计方法，通过最小化滤波器的最大截止误差来得到滤波器的系数。
Parks-McClellan算法可以得到相对较好的频率响应，但是计算量较大。
四、总结FIR低通滤波器设计是数字信号处理中的关键任务之一、设计滤波器的阶数和截止频率是设计的关键步骤，采用不同的设计方法可以得到不同的滤波器性能。
FIR滤波器的设计
FIR滤波器的设计FIR（Finite Impulse Response）滤波器是一种常见的数字滤波器，其特点是具有有限的脉冲响应。
在设计FIR滤波器时，主要需要确定滤波器的阶数、滤波器的频率响应以及滤波器的系数。
滤波器的阶数是指滤波器中的延迟元素的数量。
阶数越高，滤波器的频率响应越陡峭，但也会引起计算复杂度的增加。
一般情况下，我们可以根据滤波器的需求选择合适的阶数。
滤波器的频率响应决定了滤波器在频域中的增益和衰减情况。
通常，我们会通过设计一个理想的频率响应曲线，然后利用窗函数将其转化为离散的频率响应。
设计FIR滤波器的一个常用方法是使用窗函数法。
窗函数可以将滤波器的理想频率响应曲线转换为离散的频率响应。
常见的窗函数有矩形窗、汉宁窗、汉明窗、布莱克曼窗等。
以设计低通滤波器为例，我们可以按照以下步骤进行FIR滤波器的设计：1.确定滤波器的阶数，即延迟元素的数量。
2.设计一个理想的频率响应曲线，包括通带的增益和截至频率，以及阻带的衰减和截止频率。
3.将理想的频率响应曲线通过其中一种窗函数进行离散化。
4.将离散化后的频率响应转换为时域的单位脉冲响应。
5.根据单位脉冲响应计算滤波器的系数。
具体的设计步骤如下：1.确定滤波器的阶数。
根据滤波器的要求和计算能力，选择一个合适的阶数。
2.设计理想的频率响应曲线。
根据滤波器的需求，确定通带和阻带的要求，以及对应的截至频率和衰减。
3.利用窗函数将理想频率响应曲线离散化。
根据选择的窗函数，进行相应的计算，得到离散化后的频率响应。
4.将离散化后的频率响应进行反变换，得到时域的单位脉冲响应。
5.根据单位脉冲响应计算滤波器的系数。
将单位脉冲响应传递函数中的z替换为频率响应值，然后进行反变换，得到滤波器的系数。
设计FIR滤波器需要根据具体的需求和设计要求进行合理的选择和计算。
通过选择合适的阶数、频率响应和窗函数，可以设计出满足需求的FIR滤波器。
FIR滤波器设计与实现实验报告
FIR滤波器设计与实现实验报告目录一、实验概述 (2)1. 实验目的 (3)2. 实验原理 (3)3. 实验设备与工具 (4)4. 实验内容与步骤 (6)5. 实验数据与结果分析 (7)二、FIR滤波器设计 (8)1. 滤波器设计基本概念 (9)2. 系数求解方法 (10)频谱采样法 (11)最小均方误差法 (14)3. 常用FIR滤波器类型 (15)线性相位FIR滤波器 (16)非线性相位FIR滤波器 (18)4. 设计实例与比较 (19)三、FIR滤波器实现 (20)1. 硬件实现基础 (21)2. 软件实现方法 (22)3. 实现过程中的关键问题与解决方案 (23)4. 滤波器性能评估指标 (25)四、实验结果与分析 (26)1. 实验数据记录与处理 (27)2. 滤波器性能测试与分析 (29)通带波动 (30)虚部衰减 (31)相位失真 (32)3. 与其他设计方案的对比与讨论 (33)五、总结与展望 (34)1. 实验成果总结 (35)2. 存在问题与不足 (36)3. 未来发展方向与改进措施 (37)一、实验概述本次实验的主要目标是设计并实现一个有限脉冲响应（Finite Impulse Response，简称FIR）滤波器。
FIR滤波器是数字信号处理中常用的一种滤波器，具有线性相位响应和易于设计的优点。
本次实验旨在通过实践加深我们对FIR滤波器设计和实现过程的理解，提升我们的实践能力和问题解决能力。
在实验过程中，我们将首先理解FIR滤波器的基本原理和特性，包括其工作原理、设计方法和性能指标。
我们将选择合适的实验工具和环境，例如MATLAB或Python等编程环境，进行FIR滤波器的设计。
我们还将关注滤波器的实现过程，包括代码编写、性能测试和结果分析等步骤。
通过这次实验，我们期望能够深入理解FIR滤波器的设计和实现过程，并能够将理论知识应用到实践中，提高我们的工程实践能力。
本次实验报告将按照“设计原理设计方法实现过程实验结果与分析”的逻辑结构进行组织，让读者能够清晰地了解我们实验的全过程，以及我们从中获得的收获和启示。
fir滤波器设计方法
fir滤波器设计方法本文介绍了FIR滤波器设计方法。
FIR滤波器是一种常用的数字滤波器，由一系列线性无穷小冲激响应的定义，它可以实现准确的频率和时间域的响应，具有宽带特性，可以用来过滤多种频率，且具有稳定的传输特性。
本文介绍了常用的FIR滤波器设计方法，包括调和线性关系法，伽玛函数函数和最小均方误差法，并且详细介绍了每种方法的优缺点。
最后，本文还简要总结了FIR滤波器设计方法的研究现状和发展趋势。
1、调和线性关系法调和线性关系（Harmonic Linear Relationship，HLR）法是一种基于频域解决FIR滤波器设计的经典方法。
其核心思想是在给定的滤波器阶和带宽的条件下，利用调和线性关系，将频率和时间域的响应表示为同一形式的函数，而此形式的函数可以进一步进行分解，形成可求得的系数。
该方法首先建立调和线性关系，将频域和时域的变量中的一个转换为另一个，再将它们抽象为一种可解的关系。
然后使用矩阵谱分析将HLR关系分解为一系列线性无穷小冲激响应（FIR），以确定滤波器系数，最终实现滤波器的设计。
调和线性关系法设计滤波器的优点：（1）相对简单；（2）易于实现；（3）不需要任何迭代过程；（4）可以实现精确的控制，确保滤波器的稳定性；（5）可以通过调整滤波器的频率带宽，实现快速收敛。
2、伽马函数法伽马函数（γ-functions）是一种基于时域的解决FIR滤波器设计问题的常用方法，它的基本思想是，通过调整伽马函数的参数，实现频域和时域的响应函数的近似，可以使滤波器具有良好的理想响应特性。
该方法的基本步骤是，先给出一组伽马函数，然后使用线性系统理论的矩阵谱法，将伽马函数分解为线性无穷小冲激响应（FIR）系数，最终实现滤波器的设计。
伽马函数法设计滤波器的优点：（1）可以使滤波器具有优良的响应特性；（2）在实现比较复杂的滤波器设计时，可以实现更快的收敛和更多的精确度；（3）可以通过改变函数的参数，获得更好的滤波器性能。
fir数字滤波器的设计与实现
fir数字滤波器的设计与实现一、引言数字滤波器是数字信号处理中的重要组成部分，它可以用于去除信号中的噪声，平滑信号等。
其中，fir数字滤波器是一种常见的数字滤波器。
本文将介绍fir数字滤波器的设计与实现。
二、fir数字滤波器概述fir数字滤波器是一种线性相位、有限脉冲响应（FIR）的数字滤波器。
它通过一系列加权系数对输入信号进行卷积运算，从而实现对信号的过滤。
fir数字滤波器具有以下特点：1. 稳定性好：由于其有限脉冲响应特性，使得其稳定性优于IIR（无限脉冲响应）数字滤波器。
2. 线性相位：fir数字滤波器在频域上具有线性相位特性，因此可以保持输入信号中各频率分量之间的相对时延不变。
3. 设计灵活：fir数字滤波器可以通过改变加权系数来实现不同的频率响应和截止频率。
三、fir数字滤波器设计步骤1. 确定需求：首先需要确定所需的频率响应和截止频率等参数。
2. 选择窗函数：根据需求选择合适的窗函数，常用的有矩形窗、汉明窗、布莱克曼窗等。
3. 计算滤波器系数：利用所选窗函数计算出fir数字滤波器的加权系数。
常见的计算方法有频率采样法、最小二乘法等。
4. 实现滤波器：将计算得到的加权系数应用于fir数字滤波器中，实现对信号的过滤。
四、fir数字滤波器实现方法1. 直接形式：直接将计算得到的加权系数应用于fir数字滤波器中，实现对信号的过滤。
该方法简单易懂，但是需要大量运算，不适合处理较长的信号序列。
2. 快速卷积形式：利用快速傅里叶变换（FFT）来加速卷积运算。
该方法可以大大减少计算量，适合处理较长的信号序列。
五、fir数字滤波器应用案例1. 语音处理：fir数字滤波器可以用于去除语音信号中的噪声和杂音，提高语音质量。
2. 图像处理：fir数字滤波器可以用于图像去噪和平滑处理，提高图像质量。
3. 生物医学信号处理：fir数字滤波器可以用于生物医学信号的滤波和特征提取，如心电信号、脑电信号等。
六、总结fir数字滤波器是一种常见的数字滤波器，具有稳定性好、线性相位和设计灵活等优点。
fir带通滤波器
fir带通滤波器滤波器在信号处理中起着重要的作用，可以去除噪声或者筛选出我们需要的频率成分。
其中，fir（有限冲激响应）滤波器是一种常用的数字滤波器，其特点是可以设计出非常精确的滤波效果。
本文将介绍fir带通滤波器的原理、设计方法以及应用。
一、fir带通滤波器的原理fir带通滤波器是一种将特定频率范围内的信号通过，而将其他频率范围内的信号抑制的滤波器。
可以理解为，fir带通滤波器在频率响应上有一个中心频率附近的通带，通带内的信号被保留，而通带之外的信号则被抑制。
fir滤波器的基本原理是利用线性相位特性和零相位特性。
通过分析滤波器的频率响应特性，可以得到fir滤波器的系数，进而实现滤波效果。
二、fir带通滤波器的设计方法fir带通滤波器的设计一般包括以下几个步骤：1. 确定滤波器的通带范围和带宽：根据实际需求，确定希望通过的信号频率范围和带宽。
2. 确定滤波器的阶数：阶数决定了滤波器的斜率和频率响应曲线的形状。
一般而言，滤波器的阶数越高，滤波器的性能越好，但计算量也相应增加。
3. 根据滤波器的阶数选择合适的窗函数：窗函数可以影响滤波器的频率响应曲线。
常用的窗函数有矩形窗、汉明窗、布莱克曼窗等。
4. 计算滤波器的系数：根据所选窗函数以及通带范围、带宽等参数，可以采用不同的方法来计算fir滤波器的系数。
其中，常用的方法有频率采样法、最小二乘法等。
5. 对滤波器进行频率响应测试和调整：设计完成后，可以对滤波器进行频率响应测试，根据实际效果进行调整，以满足要求。
三、fir带通滤波器的应用fir带通滤波器在信号处理领域有着广泛的应用，以下列举几个常见的应用场景：1. 音频处理：fir带通滤波器可以应用于音频处理，比如去除或增强特定频率范围内的声音信号，提高音频的质量。
2. 图像处理：在图像处理中，fir带通滤波器可以用来增强或者去除特定频率范围内的图像信息，例如在医学图像处理中的边缘检测和轮廓提取。
3. 通信系统：fir带通滤波器在通信系统中常用于解调、调制、信道均衡等环节，以达到信号传输的要求。
fir、iir数字滤波器的设计与实现
一、概述数字滤波器是数字信号处理中的重要部分，它可以对数字信号进行滤波、去噪、平滑等处理，广泛应用于通信、音频处理、图像处理等领域。
在数字滤波器中，fir和iir是两种常见的结构，它们各自具有不同的特点和适用场景。
本文将围绕fir和iir数字滤波器的设计与实现展开讨论，介绍它们的原理、设计方法和实际应用。
二、fir数字滤波器的设计与实现1. fir数字滤波器的原理fir数字滤波器是一种有限冲激响应滤波器，它的输出仅依赖于输入信号的有限个先前值。
fir数字滤波器的传递函数可以表示为：H(z) = b0 + b1 * z^(-1) + b2 * z^(-2) + ... + bn * z^(-n)其中，b0、b1、...、bn为滤波器的系数，n为滤波器的阶数。
fir数字滤波器的特点是稳定性好、易于设计、相位线性等。
2. fir数字滤波器的设计方法fir数字滤波器的设计通常采用频率采样法、窗函数法、最小均方误差法等。
其中，频率采样法是一种常用的设计方法，它可以通过指定频率响应的要求来确定fir数字滤波器的系数，然后利用离散傅立叶变换将频率响应转换为时域的脉冲响应。
3. fir数字滤波器的实现fir数字滤波器的实现通常采用直接型、级联型、并行型等结构。
其中，直接型fir数字滤波器是最简单的实现方式，它直接利用fir数字滤波器的时域脉冲响应进行卷积计算。
另外，还可以利用快速傅立叶变换等算法加速fir数字滤波器的实现。
三、iir数字滤波器的设计与实现1. iir数字滤波器的原理iir数字滤波器是一种无限冲激响应滤波器，它的输出不仅依赖于输入信号的有限个先前值，还依赖于输出信号的先前值。
iir数字滤波器的传递函数可以表示为：H(z) = (b0 + b1 * z^(-1) + b2 * z^(-2) + ... + bn * z^(-n)) / (1 +a1 * z^(-1) + a2 * z^(-2) + ... + am * z^(-m))其中，b0、b1、...、bn为前向系数，a1、a2、...、am为反馈系数，n为前向路径的阶数，m为反馈路径的阶数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验三：FIR 数字滤波器的设计实验目的1) 掌握用窗函数法，频率采样法及优化设计法设计FIR 滤波器的原理及方法。
2) 熟悉线性相位FIR 滤波器的幅频特性和相频特性。
3) 了解各种不同窗函数对滤波器性能的影响。
一、 实验内容1. N=45，计算并画出矩形窗、汉明窗、布莱克曼窗的归一化的幅度谱，并比较各自的主要特点。
clear all; N=45;wn1=kaiser(N,0); wn2=hamming(N); wn3=blackman(N); [h1,w1] = freqz(wn1,N); [h2,w2] = freqz(wn2,N); [h3,w3] = freqz(wn3,N);plot(w1/pi,20*log10(abs(h1)),'r-',w2/pi,20*log10(abs(h2)),'b-',w3/pi,20*log10(abs(h3)),'g-'); axis([0,1,-120,10]);grid;xlabel('归一化频率/\pi'); ylabel('幅度/dB'); title('三种窗口函数');legend('矩形窗','汉明窗','布莱克曼窗',3);归一化频率/幅度/d B分析：阻带衰减和过渡带带宽是相互矛盾的，矩形窗过渡带带宽窄，但是阻带衰减比较少；布莱克曼窗过渡带带宽宽，但是阻带衰减比较大2. N=15，带通滤波器的两个通带边界分别是ω1=0.3π，ω2=0.5π。
用汉宁窗设计此线性相位带通滤波器，观察它的实际3dB 和20dB 带宽。
N=45，重复这一设计，观察幅频和相位特性的变化，注意长度N 变化的影响。
N=15;h= fir1(N-1,[0.3 0.5],'bandpass',hanning(N)); figure(1)freqz(h,1);axis([0,1,-60,10]); title('N=15,汉宁窗'); N=45;h= fir1(N-1,[0.3 0.5],'bandpass',hanning(N)); figure(2)freqz(h,1);axis([0,1,-60,10]); title('N=45,汉宁窗');00.10.20.30.40.50.60.70.80.91-1000-500500Normalized Frequency (⨯π rad/sample)P h a s e (d e g r e e s )00.10.20.30.40.50.60.70.80.91-60-40-200Normalized Frequency (⨯π rad/sample)M a g n i t u d e (d B )N=15,汉宁窗0.10.20.30.40.50.60.70.80.91-1500-1000-5000500Normalized Frequency (⨯π rad/sample)P h a s e (d e g r e e s )00.10.20.30.40.50.60.70.80.91-60-40-200Normalized Frequency (⨯π rad/sample)M a g n i t u d e (d B )N=45,汉宁窗结论：增加窗口函数的长度能够在幅度频谱和相位频谱上获得较好的特性。
但代价是增加了计算量和系统的阶数。
3. 分别改用矩形窗和布莱克曼窗，设计(2)中的带通滤波器，观察并记录窗函数对滤波器幅频特性的影响，比较三种窗的特点。
clear all; %矩形窗N=15;h= fir1(N-1,[0.3 0.5],'bandpass',kaiser(N,0)); [h1,w1]=freqz(h,1);subplot(2,1,1); plot(w1/pi,20*log10(abs(h1)));axis([0,1,-60,10]); grid;xlabel('归一化频率/\pi'); ylabel('幅度/dB');title('N=15,矩形窗'); N=45;h= fir1(N-1,[0.3 0.5],'bandpass',kaiser(N,0)); [h1,w1]=freqz(h,1);subplot(2,1,2); plot(w1/pi,20*log10(abs(h1)));axis([0,1,-60,10]); grid;xlabel('归一化频率/\pi'); ylabel('幅度/dB');title('N=45,矩形窗'); clear all; %布莱克曼窗N=15;h= fir1(N-1,[0.3 0.5],'bandpass',blackman(N)); [h1,w1]=freqz(h,1);subplot(2,1,1);plot(w1/pi,20*log10(abs(h1))); axis([0,1,-60,10]);grid;xlabel('归一化频率/\pi'); ylabel('幅度/dB');title('N=15,布莱克曼窗'); N=45;h= fir1(N-1,[0.3 0.5],'bandpass',blackman(N)); [h1,w1]=freqz(h,1);subplot(2,1,2);plot(w1/pi,20*log10(abs(h1)));axis([0,1,-60,10]);grid;xlabel('归一化频率/\pi'); ylabel('幅度/dB');title('N=45,布莱克曼窗');00.10.20.30.40.50.60.70.80.91-60-40-20归一化频率/π幅度/d BN=45,矩形窗00.10.20.30.40.50.60.70.80.91-60-40-20归一化频率/π幅度/d BN=15,矩形窗00.10.20.30.40.50.60.70.80.91-60-40-20归一化频率/π幅度/d BN=45,布莱克曼窗00.10.20.30.40.50.60.70.80.91-60-40-20归一化频率/π幅度/d BN=15,布莱克曼窗总结：同实验内容1的结论，除此之外，利用各窗口函数构造的带通滤波器的特性也有些差别。
汉宁窗在这方面具有较好的特性。
4.用Kaiser 窗设计一专用线性相位滤波器，N=40，当β=4、6、10 时，分别设计、比较它们的幅频和相频特性，注意β取不同值时的影响。
clear all;N=40;f = [0 0.2 0.2 0.4 0.4 0.6 0.6 0.8 0.8 1];a = [0 0 1 1 0 0 1 1 0 0];beta=4;h = fir2(N-1,f,a,kaiser(N,beta));[h1,w1]=freqz(h,1);figure;plot(w1/pi,20*log10(abs(h1)));axis([0,1,-60,10]);grid;xlabel('归一化频率/\pi'); ylabel('幅度/dB');title('beta=4 时凯塞窗专用线性相位滤波器');beta=6;h = fir2(N-1,f,a,kaiser(N,beta));[h1,w1]=freqz(h,1);figure;plot(w1/pi,20*log10(abs(h1)));axis([0,1,-60,10]);grid;xlabel('归一化频率/\pi'); ylabel('幅度/dB');title('beta=6 时凯塞窗专用线性相位滤波器');beta=10;h = fir2(N-1,f,a,kaiser(N,beta));[h1,w1]=freqz(h,1);figure;plot(w1/pi,20*log10(abs(h1)));axis([0,1,-60,10]);grid;xlabel('归一化频率/\pi'); ylabel('幅度/dB');title('beta=10 时凯塞窗专用线性相位滤波器');00.10.20.30.40.50.60.70.80.91-60-50-40-30-20-1010归一化频率/π幅度/d B00.10.20.30.40.50.60.70.80.91-60-50-40-30-20-1010归一化频率/π幅度/d Bbeta=6 时凯塞窗专用线性相位滤波器00.10.20.30.40.50.60.70.80.91-60-50-40-30-20-1010归一化频率/幅度/d B总结：Kaiser 窗的beta 值越大，过渡带的带宽越宽，阻带的衰减越是厉害；beta 值越小，过渡带的带宽越窄，阻带的衰减越是却有所降低。
所以在实际应用的时候，要权衡过渡带带宽和阻带衰减，以获得最优性能！5. 用频率采样法设计(4)中的滤波器，过渡带分别设一个过渡点，令H(k)=0.5。
比较两种不同方法的结果。
clear all; N=40;Hk=[zeros(1,3) 0.5 ones(1,5) 0.5 zeros(1,1) 0.5 ones(1,5) 0.5 zeros(1,5) -0.5 -ones(1,5) -0.5 zeros(1,1) -ones(1,5) -0.5 zeros(1,3)]; k=0:N-1;hn=real(ifft(Hk.*exp(-j*pi*(N-1)*k/N))); [H w]=freqz(hn, 1);plot(w/pi, 20*log10(abs(H))); axis([0 1 -80 10]);grid; xlabel('归一化频率/\pi') ylabel('幅度/dB')title('频率采样法设计专用线性相位滤波器');00.10.20.30.40.50.60.70.80.91-80-70-60-50-40-30-20-10010归一化频率/幅度/d B频率采样法设计专用线性相位滤波器总结：利用频率采样，获得的滤波器通带内波动较好，但衰减有所降低，过渡带也比较宽！6. 用雷米兹(Remez)交替算法设计(4)中的滤波器，并比较(4)、(5)、(6)三种不同方法的结果。
