发电机测绝缘修订版
发电机绝缘测量
发电机绝缘测量This manuscript was revised by JIEK MA on December 15th, 2012.发电机绝缘测量一、测量方法(1)选择绝缘电阻测试仪。
按照DL/T 596-1996《电力设备预防性试验规程》，以下简称《预规》规定：额定电压1000V以上者，用2500V绝缘电阻测试仪，量程一般不低于10000MΩ，对水内冷发电机用专用绝缘电阻测试仪。
(2)检查绝缘电阻测试仪。
先将绝缘电阻测试仪的接线端子间开路，转动表到额定转速（约120/min）指针应为“∞”，然后将线路和地端子短路，转动表，指针应为“0”；如指示不对，应更换或修理。
(3)对被试发电机断电和放电。
对被试发电机应确认已断电，然后进行充分放电，由于发电机电容量较大，至少应放电5分钟，放电时应用绝缘工具，不得用手碰触放电导线。
(4)接线。
将对地端子“E”接到发电机的接地端，如机壳铁芯等（如图1-1所示），将线路端子“L”接到发电机出线端，发电机定子各相绕组应首尾短接，非被试相应短路接地。
对水内冷发电机，将汇水管和屏蔽端子“G"相连接（如图1-1及图1-2所示）。
图1-1 发电机绕组绝缘电阻试验接线示意图图1-2 水内冷发电机定子绕组绝缘电阻试验接线示意图RAB、RAC一A相对B、C相绝缘电阻；RAE一A相对地绝缘电阻；RAT、RBT、RCT一A、B、C相绝缘饮水管的电阻；T一汇水管(5)测绝缘电阻、吸收比及极化指数。
驱动绝缘电阻测试仪到额定转速，或接通绝缘电阻测试仪电源，待指针稳定后（或60s后），读取绝缘电阻值。
测吸收比和极化指数时，在绝缘电阻测试仪停转状态，将表的“E”端接到发电机接地端，“L”端接到出线端，分别读15s及60s（或lmin及10min）时的绝缘电阻。
(6)读完绝缘电阻后，先断开接到发电机出线端的连接线，然后再停止摇转，以免在测量时充人发电机电容的电荷经绝缘电阻测试仪放电而损坏绝缘电阻测试仪。

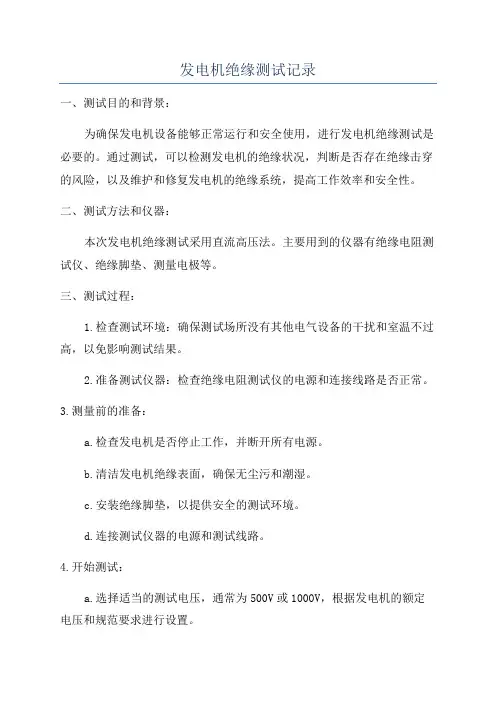

发电机绝缘测试记录
发电机绝缘测试记录一、测试目的和背景：为确保发电机设备能够正常运行和安全使用，进行发电机绝缘测试是必要的。
通过测试，可以检测发电机的绝缘状况，判断是否存在绝缘击穿的风险，以及维护和修复发电机的绝缘系统，提高工作效率和安全性。
二、测试方法和仪器：本次发电机绝缘测试采用直流高压法。
主要用到的仪器有绝缘电阻测试仪、绝缘脚垫、测量电极等。
三、测试过程：1.检查测试环境：确保测试场所没有其他电气设备的干扰和室温不过高，以免影响测试结果。
2.准备测试仪器：检查绝缘电阻测试仪的电源和连接线路是否正常。
3.测量前的准备：a.检查发电机是否停止工作，并断开所有电源。
b.清洁发电机绝缘表面，确保无尘污和潮湿。
c.安装绝缘脚垫，以提供安全的测试环境。
d.连接测试仪器的电源和测试线路。
4.开始测试：a.选择适当的测试电压，通常为500V或1000V，根据发电机的额定电压和规范要求进行设置。
b.将测试电压接入发电机绝缘系统，确保电压稳定后进行测试。
c.在绝缘电阻测试仪上设置测试时间，通常为1分钟。
d.记录测试数据，包括测试电压、测试时间和测试结果。
e.检查绝缘电阻是否符合规范要求，一般应该大于规定的阈值，例如1兆欧姆。
5.测试结束后：a.关闭测试仪器和电源，并拆除测试线路。
b.将测试结果记录到测试报告中，并保存为电子档案。
c.根据测试结果，评估发电机的绝缘状况，确定是否需要维护和修理。
四、测试结果和分析：根据测试数据和规范要求，对发电机的绝缘状况进行分析和评估。
如果绝缘电阻超过规定的阈值，说明绝缘状况良好，不需要维护和修理。
如果绝缘电阻低于规定的阈值，说明存在绝缘击穿的风险，需要及时维护和修理。
五、测试安全注意事项：1.在进行绝缘测试前，请确保发电机停止工作，并断开所有电源。
2.使用绝缘脚垫和其他个人防护装备，确保测试人员的安全。
3.在进行测试时，注意电压设置和测试时间，避免测试电压过高或测试时间过长，以免对发电机绝缘系统造成伤害。

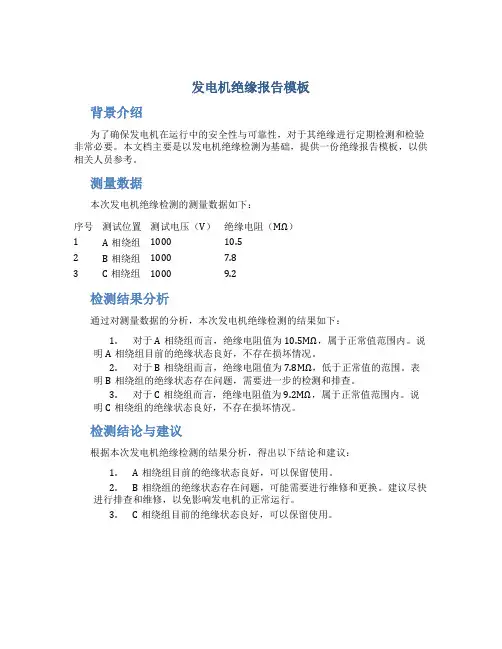

发电机绝缘报告模板
发电机绝缘报告模板
背景介绍
为了确保发电机在运行中的安全性与可靠性，对于其绝缘进行定期检测和检验非常必要。
本文档主要是以发电机绝缘检测为基础，提供一份绝缘报告模板，以供相关人员参考。
测量数据
本次发电机绝缘检测的测量数据如下：
序号测试位置测试电压（V）绝缘电阻（MΩ）
1 A相绕组1000 10.5
2 B相绕组1000 7.8
3 C相绕组1000 9.2
检测结果分析
通过对测量数据的分析，本次发电机绝缘检测的结果如下：
1.对于A相绕组而言，绝缘电阻值为10.5MΩ，属于正常值范围内。
说
明A相绕组目前的绝缘状态良好，不存在损坏情况。
2.对于B相绕组而言，绝缘电阻值为7.8MΩ，低于正常值的范围。
表
明B相绕组的绝缘状态存在问题，需要进一步的检测和排查。
3.对于C相绕组而言，绝缘电阻值为9.2MΩ，属于正常值范围内。
说
明C相绕组的绝缘状态良好，不存在损坏情况。
检测结论与建议
根据本次发电机绝缘检测的结果分析，得出以下结论和建议：
1.A相绕组目前的绝缘状态良好，可以保留使用。
2.B相绕组的绝缘状态存在问题，可能需要进行维修和更换。
建议尽快
进行排查和维修，以免影响发电机的正常运行。
3.C相绕组目前的绝缘状态良好，可以保留使用。
总结
本文档提供了一份发电机绝缘报告模板，希望在实际的绝缘检测工作中，对相关人员提供有帮助的参考。
同时，我们也强调了对于发电机的绝缘检测的重要性，希望大家能够认真对待并进行定期的检测和维护。

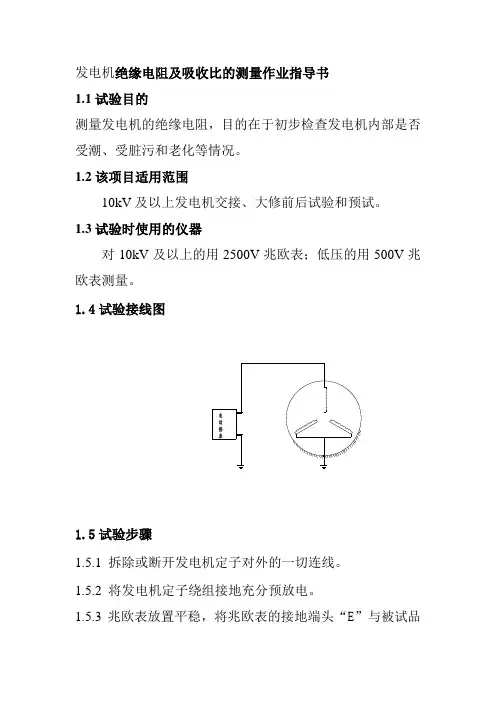

发电机绝缘电阻及吸收比的测量作业指导书
发电机绝缘电阻及吸收比的测量作业指导书1.1试验目的测量发电机的绝缘电阻，目的在于初步检查发电机内部是否受潮、受脏污和老化等情况。
1.2该项目适用范围10kV及以上发电机交接、大修前后试验和预试。
1.3试验时使用的仪器对10kV及以上的用2500V兆欧表；低压的用500V兆欧表测量。
1.4试验接线图1.5试验步骤1.5.1 拆除或断开发电机定子对外的一切连线。
1.5.2将发电机定子绕组接地充分预放电。
1.5.3兆欧表放置平稳，将兆欧表的接地端头“E”与被试品的接地端相连，带有屏蔽线的测量导线的火线和屏蔽线分别与兆欧表的测量端头“L”及屏蔽端头“G”相连接。
1.5.4 接线完成后，先驱动兆欧表至额定转速（120转/分钟），此时，兆欧表指针应指向“∞”，再将火线接至被试品，待指针稳定后，读取绝缘电阻的数值。
1.5.5读取绝缘电阻的数值后，先断开接至被试品的火线，然后再将兆欧表停止运转，以防止对兆欧表反冲放电损毁兆欧表。
1.5.6断开兆欧表后对被试品短接放电并接地。
1.5.7测量时应记录被试设备的温度、湿度、气象情况、试验日期及使用仪表等。
1.6 测量结果分析判断发电机定子绕组的绝缘电阻受脏污、潮湿、温度等的影响很大，所以现行有关规定不作硬性规定，而只能与历次测量数据比较，或三相数据相互比较，同类型电机比较。
也可以根据本单位的经验总结订出合理的判断数据。
耐压前定子绕组的绝缘电阻、吸收比：①若在相近试验条件（温度、湿度）下，绝缘电阻降到历年正常值的1/3以下时，应查明原因；②各相或各分支绝缘电阻值的差值不应大于最小值的100%；③吸收比不小于1.6（F级绝缘）。
1.7 注意事项1.7.1兆欧表接线端柱引出线不要靠在一起；1.7.2测量时，兆欧表转速应尽可能保持额定值并维持恒定。
1.7.3被试品温度不低于＋5℃，户外试验应在良好的天气下进行，且空气的相对湿度一般不高于80％。
1.7.4放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
测绝缘规定
1、发电机一次系统检修后或停机备用超过120h，启机前应测量定子回路的绝缘电阻，转子回路、励磁系统的绝缘电阻。
干燥后的发电机定子回路的绝缘电阻测量使用2500V的摇表，定子绕组绝缘＞5MΩ。
通水后的绝缘电阻值使用水摇表测量，绝缘值不作规定，若测量值较前次有显著的降低(考虑温度及湿度的变化，如降低到前次的1/3～1/5)，应查明原因并将其消除。
测量时，发电机中性点接地刀闸须断开，发电机出口电压互感器须停电。
发电机转子回路测量绝缘使用500V摇表，发电机转子回路绝缘电阻值在室温下不小于1.0M Ω；励端轴瓦绝缘垫电阻用1000V兆欧表测量不应小于1.0MΩ。
2、新安装或检修后的变压器投运或投入热备用前应测量其绕组对地、高压侧对低压侧的绝缘电阻和吸收比以及相间电阻。
变压器高压侧电压在6kV及以上者用2500V兆欧表进行测量，其绝缘电阻值不低于300MΩ，吸收比≥1.3；变压器低压侧电压在0.5kV及以下者用500V兆欧表进行测量，其绝缘电阻值不低于100MΩ，吸收比≥1.3。
注：同一变压器中、低压绕组的绝缘电阻标准与高压侧相同。
干式变压器线圈绝缘电阻一般情况下应满足下列要求高压对低压及地≥300MΩ（使用2500V摇表）低压对地≥100MΩ（使用500V摇表）在潮湿的环境下，当变压器绝缘电阻值≥2MΩ/kV时可以投入运行。
如变压器遭受异常潮湿发生凝露现象，则不论其绝缘电阻如何，在其进行耐压试验或投运前必须进行干燥处理。
干式变压器铁芯绝缘电阻一般情况下应满足下列要求铁芯对夹件及地≥2MΩ（使用500V摇表）穿芯螺杆对铁芯及地≥2MΩ（使用500V摇表）当变压器绝缘电阻值降到前次值的50%时，应通知检修人员进行检查处理。
需要测量变压器中性点与地直接连接侧对地绝缘电阻时，应联系点检打开其中性点接地，测完绝缘后检修负责恢复。
3、6kV电动机应使用2500V摇表测量绝缘电阻R60″，在常温下其值不低于6MΩ。
380V电机应使用500V摇表测量绝缘电阻R60″，其值不小于0.5MΩ。
发电机试验中的绝缘电阻测量与评估方法
发电机试验中的绝缘电阻测量与评估方法绝缘电阻是电气设备中重要的电性指标之一，特别是在发电机试验中。
本文将介绍发电机试验中的绝缘电阻测量与评估方法，以确保发电机的正常运行和安全性。
一、绝缘电阻的概念和重要性绝缘电阻是指两个电极之间电流通过绝缘材料的能力。
它反映了绝缘材料的性能，直接影响到电气设备的稳定性和安全性。
在发电机试验中，绝缘电阻的准确测量和评估至关重要，可以帮助检测潜在的故障和隐患。
二、绝缘电阻测量的方法1. 直流低电压法直流低电压法是一种常用的绝缘电阻测量方法。
在发电机试验中，可以通过施加低电压（通常为500伏以下）并测量绝缘材料之间的电流，从而计算出绝缘电阻的大小。
2. 直流高电压法直流高电压法适用于高电压绝缘电阻的测量。
在发电机试验中，可以通过施加高电压（通常为500伏以上）并测量绝缘材料之间的电流，从而计算出绝缘电阻的大小。
3. 交流电压法交流电压法是一种综合考虑了直流低电压法和直流高电压法的绝缘电阻测量方法。
在发电机试验中，可以通过施加一定频率和电压的交流电并测量绝缘材料之间的电流，从而计算出绝缘电阻的大小。
三、绝缘电阻的评估方法1. 标准值比较法标准值比较法是常用的绝缘电阻评估方法之一。
通过与已知正常发电机的绝缘电阻进行比较，可以评估待测发电机的绝缘电阻是否达到标准要求。
2. 成组值比较法成组值比较法是一种将发电机分成多个组别进行比较的评估方法。
在发电机试验中，可以将各相绝缘电阻值按组别进行比较，从而评估发电机的绝缘电阻是否均匀。
3. 历史数据对比法历史数据对比法是一种将当前发电机的绝缘电阻与历史记录进行对比的评估方法。
通过比较历史数据，可以评估发电机绝缘电阻的变化趋势，及时发现潜在问题。
四、绝缘电阻测量与评估注意事项1. 测量环境要求绝缘电阻测量需要在干燥、无湿度、无分布性导电物质的环境中进行，以避免误差的产生。
2. 测量工具准确性选择合适的绝缘电阻仪器和工具，并确保其准确性和可靠性，以获得正确的测量结果。
发电机绝缘电阻测试
1.发电机结构定子绕组a.设计定子线棒为水冷却、相间连接线及主出线套管为氢气冷却。
为了最大程度降低杂散损耗，线棒由单独绝缘的多股导线组成，导线在槽区内进行540°换位，并在线模中进行热压固化。
当线棒弯曲成型后，采用烘干固化端部线匝。
线棒断面上由多股空心不锈钢冷却管和实心铜导线组成，以保证良好的散热性。
在线棒端部，实心导线钎焊至铜接头上，空心不锈钢冷却管钎焊至水盒上，水盒通过聚四氟乙烯（PTFE）绝缘软管与总汇水管相连。
上层线棒和下层线棒之间的电气连接通过铜接头用螺栓进行电连接。
汇水总管与定子机座绝缘，从而可在不进行气体置换的情况下即可测量绕组的绝缘电阻。
在运行期间应将总汇水管接地。
b.Micalastic高压绝缘定子线棒的高压绝缘采用成熟的Micalastic系统。
在该系统中线棒上半迭包有若干层云母带。
云母带有一层很薄的高强度衬底材料，云母带通过少量的环氧树脂粘结在衬底材料上。
云母带的层数及相应的绝缘厚度取决于发电机的电压。
缠上云母带后，线棒进行真空干燥并采用低粘度、高渗透性的环氧树脂进行浸渍。
在浸渍过程的第二阶段，用氮气对线棒加压，以完成真空压力浸渍（VPI）过程。
然后环氧树脂浸渍过的线棒被放入模具成形，并在高温烘箱中进行固化。
经过处理后的线棒除了能完全防水和耐油外，同时还具有优良的电气、机械和热性能，从而获得无空隙的高压绝缘。
为将绝缘材料和槽壁之间的电晕放电减小到最小，在所有线棒槽部分的表面涂一层半导体漆。
此外所有线棒都带有端部电晕保护，以控制线棒槽部分至端部绕组的过渡电场，防止出现电晕。
c. 线棒支撑系统为保护定子绕组不受负荷变化引起的磁力影响，并确保在运行过程中线棒牢固地固定在槽中，线棒安装有侧面波纹板、槽底垫条以及位于槽楔下方的顶部波纹板。
定子端部绕组线棒间的间隙在安装之后填充了绝缘材料并进行固化。
使线棒端部形成了锥形整体端部绕组结构。
另外，端部绕组被固定在一个由环氧玻璃丝绕绕制并完全由定子机座支撑的刚性锥环上，以进行径向支撑。
发电机测量绝缘操作票
发电机测量绝缘操作票1、接单元长令，#发电机测量绝缘2、检查#发电机检修安全措施已恢复，人员已撤离3、检查#主变220kV侧204断路器确在拉开位置4、检查#主变220kV侧204-1隔离开关确在拉开位置5、检查#主变220kV侧204-2隔离开关确在拉开位置（以上三项要确认一下，检查一下关于发变组这一块的工作票是否全部终结，看接地线拆除和接地刀是否断开）6、检查#机灭磁开关Q02确在拉开位置（在DCS画面上确认一下）7、检查#机组盘车处于停止状态（这个不知道为什么不过我们还是投着盘车测得）8、检查#机组定冷水质合格9、退出#发变组保护A柜31XB：转子电压负极压板10、检查#发变组保护A柜31XB：转子电压负极压板确已退出11、退出#发变组保护A柜32XB：大轴压板12、检查#发变组保护A柜32XB：大轴压板确已退出13、检查#发变组保护B柜31XB：转子电压负极压板确已退出14、检查#发变组保护B柜32XB：大轴压板确已退出这就是A保护柜上的两个压板，B保护柜上的没有投，需要确认一下15、拉开#发电机出口1PT 二次小开关16、取下#发电机出口1PT 一次保险17、拉开#发电机出口2PT 二次小开关18、取下#发电机出口2PT 一次保险19、拉开#发电机出口3PT 二次小开关20、取下#发电机出口3PT 一次保险上面就是PT，每相PT有三个保险，也就是操作票上提到的刀闸，分别到1PT、2PT、3PT。
上面就是PT保险，记得测量绝缘完毕装保险前要测量一下保险是好的吗，装上后活动活动保证和触头完全解除。
上面就是PT的二次小开关，也不知道是对应哪一相的PT，测量绝缘前全拉下就行，测量完毕后合上就可以。
21、拉开#发电机中性点高阻抗变压器刀闸4T422、检查#发电机中性点高阻抗变压器刀闸4T4确已拉开上面就是拉开的发电机中性点接地刀，要确认好是否拉开。
可以和下面合接地刀闸的图片对比一下，由于技术有限不能再图片上注明。
发电机手包绝缘测量试验方案
发电机定子绕组端部手包绝缘施加直流电压测量试验方案1 试验目的发电机定子绕组端部手包绝缘施加直流电压测量，可以发现发电机端部手包绝缘的缺陷；在发电机三相线圈泄漏电流严重不平衡时可以避免采用烫开定子接头的方法，在不损坏定子结构的条件下查找局部缺陷；可以发现定子接头处空心铜线焊接及质量造成的渗漏隐患。
2 试验依据及标准2.1 GB/T 7064-2002 《透平型同步电机技术要求》2.2 DL/T596-1996 《电力设备预防性试验规程》3 试验条件及注意事项3.1发电机处于检修状态，汽励两侧端盖打开完毕；3.2试验前，所有发电机内部测温元件需短路接地，防止加压时损坏。
3.3通水条件下进行试验时，冷却水质应透明纯净，无机械混杂物，导电率在水温20℃时要求：对于开启式水系统不大于5.0×102μS/m；对于独立的密闭循环水系统为1.5×102μS/m；3.4在不通水条件下进行试验时以及机组汇水管直接接地者，应保证引水管严格吹净；3.5处理绝缘后，应等绝缘干燥后再进行测量；3.6照明设施（包括事故照明）应符合运行要求；3.7试验中应采用高压带电作业的安全措施，操作者应戴绝缘手套，穿绝缘靴，并有专人监护；3.8测试完毕后，将高压引线充分放电后，才可进行工作；3.9测试过程中，定子励、汽两端均需有人监护；3.10测试完毕后，拆除手包绝缘表面包附的锡箔纸时，应当清理干净，不应有残余；拆除锡箔纸时也应当进行放电，避免残留的少量电荷可能带来的危险。
4 试验步骤和判断标准4.1汽励两端端部线棒编上号，可以根据制造厂编号，也可以从左侧水平位置下方第一槽开始逆时针编号。
4.2一般在端部接头清扫前进行试验，所测接头手包绝缘引线接头及过渡引线并联块等部位包裹一层厚度为0.01mm~0.02mm的锡箔纸。
由于线圈根部几何形状不规则，锡箔不易服帖，因此注意尽可能将其塞实，能塞到的部位尽量塞到。
4.3在通水及不通水情况下，试验接线通常采用正接线的方式。
发电机测绝缘操作
我厂发电机技术规范
发电机型号：QFSN-350-2-20 额定容量412MVA，额定功率350MW
最大连续输出功率：385MW 额定功率因素：0.85 冷却方式：水氢氢
定子线圈绝缘等级：F/B 转子线圈绝缘等级：F/B 定子铁芯绝缘等级：F/B
2
发电机测绝缘规定
发电机在启动前或停机后，应测量发 电机各部分的绝缘。发电机测绝缘主要是
7
发电机转子测绝缘
发电机的转 子测绝缘位置一 般选在发电机滑 环处或者拆开端 盖的引线处。在 滑环处测量时表 笔应放在通风沟 机的转 子测绝缘应使用 ２５００Ｖ兆欧 表，一般只要求 测量转子绕组对 地绝缘，不要求 测量吸收比。
9
4
发电机定子测绝缘
用水摇表测量定子绝缘时， 屏蔽端需要接汇水环屏蔽线，防 止分流测量电流影响测量结果。
5
发电机出口PT
6
发电机定子测绝缘
测量定子绝缘时可 以选择三个出口ＰＴ中 的任意一个，分别测量 三相的相间绝缘和对地 绝缘。
当绝缘电阻降至上 次的１/３～１/５时， 应查明原因。吸收比 （６０Ｓ和１５Ｓ的绝 缘电阻值之比称为吸收 比）应在１.３以上。
测量定子绕组相间和对地绝缘，转子绕组 对地绝缘。
发电机电气回路无工作且停机时间不 超过24小时的，启动时可不测绝缘，但停 机后必须测量，以便与上一次阻值比较。
3
发电机定子测绝缘
发电机的定子测绝缘位置一 般选在出口PT进线侧或者励磁变 高压侧。
测量水内冷定子绕组应使用 专用的绝缘电阻测定仪，因为当 绝缘引水管内有凝结水时，所测 的值主要是凝结水的电阻，而不 是绝缘电阻，绝缘电阻较凝结水 的电阻要大得多。只有在放出并 吹干了绝缘引水管内的水后，才 可用普通兆欧表测量。
发电机定子绕组绝缘老化试验
发电机定子绕组绝缘老化试验发电机作为电力系统中的重要设备，其运行稳定性对于保障电力供应的连续性至关重要。
而发电机定子绕组绝缘老化问题，是影响发电机稳定运行的关键因素之一。
因此，进行发电机定子绕组绝缘老化试验，对于预防和解决绝缘老化问题，保障发电机的正常运行具有重要意义。
一、试验目的发电机定子绕组绝缘老化试验的主要目的是检测定子绕组绝缘材料的性能，评估其老化程度，预测发电机的使用寿命，并为预防性维护提供依据。
通过该试验，可以及时发现潜在的绝缘问题，防止因绝缘故障引发的停机事故，提高发电机的运行可靠性。
二、试验方法1. 直流耐压试验：通过施加直流电压，观察绝缘材料的电性能变化，判断其老化程度。
该方法简单易行，但可能会对绝缘材料造成损伤。
2. 局部放电检测：利用局部放电检测仪检测定子绕组内部的局部放电现象，以判断绝缘状况。
该方法具有无损检测的特点，但需要使用专门的检测仪器。
3. 介质损耗角正切值测量：通过测量绝缘材料的介质损耗角正切值，评估其电气性能。
该方法操作简便，适用于在线监测。
4. 温度监测：通过监测定子绕组的运行温度，评估绝缘材料的老化程度。
温度越高，绝缘材料的老化速度越快。
三、试验步骤1. 准备工作：检查试验设备是否完好，确认试验环境符合要求。
2. 电源断开：在发电机停机状态下进行试验，确保安全。
3. 安装传感器：根据试验需要，安装相应的传感器，如电压表、电流表、温度传感器等。
4. 数据采集：按照试验方法的要求，采集相关数据。
5. 数据处理：对采集的数据进行分析，比较标准数据，判断绝缘状况。
6. 试验结果评估：根据数据分析结果，评估绝缘材料的老化程度，预测发电机的使用寿命。
7. 预防性维护建议：根据试验结果，提出相应的预防性维护建议，如更换绝缘材料、加强冷却系统等。
四、试验注意事项1. 安全第一：在进行发电机定子绕组绝缘老化试验时，必须严格遵守安全操作规程，确保试验人员和设备的安全。
2. 遵守标准：试验过程中应遵循相关国家和行业标准，保证试验结果的准确性和可靠性。
发电机绝缘测量方法
发电机绝缘测量方法英文回答：Insulation measurement is an important test for generators to ensure their safe and reliable operation. There are several methods commonly used for insulation measurement, including the polarization index (PI) test,the insulation resistance (IR) test, and the dielectric absorption ratio (DAR) test.The PI test is used to evaluate the overall conditionof the insulation. It measures the ratio of the insulation resistance at 10 minutes to the insulation resistance at 1 minute. A high PI value indicates good insulation condition, while a low PI value suggests possible insulation deterioration or moisture ingress. For example, if the PI value is above 2, it indicates that the insulation is in good condition.The IR test is used to measure the insulationresistance between the conductors and ground. It is performed by applying a DC voltage to the insulation and measuring the resulting current flow. The higher the resistance, the better the insulation condition. For instance, if the insulation resistance is above 1 megaohm,it indicates that the insulation is in good condition.The DAR test is used to assess the quality of the insulation by measuring the ratio of the insulation resistance at 1 minute to the insulation resistance at 30 seconds after applying a DC voltage. This test isparticularly useful for detecting moisture or contamination in the insulation. If the DAR value is above 1.25, it suggests good insulation condition.In addition to these tests, it is also important to perform a visual inspection of the insulation for any signs of damage or degradation. This can include checking for cracks, discoloration, or bulges in the insulation material. Any abnormalities should be further investigated and repaired if necessary.中文回答：绝缘测量是发电机的一项重要测试，以确保其安全可靠运行。
发电机测绝缘步骤及合格标准
发电机测绝缘步骤及合格标准
嘿，朋友们！今天咱来聊聊发电机测绝缘这档子事儿。
你说这发电机就好比是咱家里的大宝贝电器，得好好照顾着不是？
要给发电机测绝缘啊，就跟咱给身体做检查似的。
第一步呢，你得先把发电机停下来，让它好好歇会儿，可不能在它正忙活着的时候去捣鼓。
这就好比你不能在人家跑步的时候去量身高，那多不靠谱呀！然后呢，把那些连接在发电机上的线路啥的都给拆了，让它光溜溜的，这样才能测个准呀。
接下来就是关键步骤啦！拿出咱专门的绝缘表，就跟医生拿听诊器似的。
把表笔往发电机上一搭，嘿，这就开始测啦！这时候你就得瞪大眼睛瞧仔细咯，看看那指针或者数字怎么个变化法。
你想想，这绝缘要是不好，那不就跟咱家里电线漏电似的，多吓人呀！
那这合格标准是啥呢？这可重要了去了！一般来说啊，那绝缘电阻得达到一定的值才行。
要是太低了，那可不行，就像你身体抵抗力太差，容易生病一样。
这发电机要是绝缘不行，那以后工作起来还不得出乱子呀！所以啊，咱得严格把关。
你说这测绝缘是不是挺有意思的？就像给发电机做了一次全面体检。
咱可得认真对待，不能马虎。
要是没测好，以后发电机出了问题，那可就麻烦大啦！就好比你平时不注意保养身体，等生病了才后悔，那可就晚咯！
咱得把这发电机当成宝贝疙瘩一样照顾着，按时给它测测绝缘，让它健健康康的。
这样它才能好好给咱干活呀，给咱提供源源不断的电力。
你说是不是这个理儿？反正我觉着吧，这事儿可不能小瞧，得重视起来。
不然等出了问题，咱就得抓瞎啦！所以啊，大家都记住咯，给发电机测绝缘，步骤要清楚，标准要严格，这样咱才能放心大胆地用它呀！。
发电机测量绝缘的操作方法及注意事项
发电机测量绝缘的操作方法及注意事项嘿，朋友们！今天咱来聊聊发电机测量绝缘这档子事儿。
这可太重要啦，就像我们要保持身体健康一样，发电机也得时刻关注它的绝缘情况呢！先来说说操作方法哈。
咱得准备好合适的测量工具，这就好比战士上战场得有称手的兵器呀！然后把发电机停下来，让它好好休息一下。
接着，就可以开始测量啦。
把测量仪器的探头准确地放在该放的地方，可别放错啦，不然得出的数据可就不靠谱咯！就像射箭得瞄得准才能射中靶心一样。
再讲讲注意事项，这可多了去了。
测量的时候环境得干净整洁，不能有乱七八糟的干扰物，这就跟我们学习得找个安静的地方一个道理。
而且要确保测量仪器是正常工作的呀，要是它本身就有问题，那测出来的能准吗？这就好像让一个生病的医生给别人看病，能放心吗？还有啊，操作人员得专业，得懂行，不能瞎捣鼓。
这可不是闹着玩的，万一弄错了，那后果可不堪设想啊！这就跟开飞机一样，得专业的飞行员才行啊！在测量过程中，可千万不能马虎大意。
每一个细节都得注意到，一个小疏忽都可能导致大问题。
就像盖房子，一块砖没放好可能整座房子都不稳。
而且要严格按照规定的步骤来，不能随心所欲。
这可不是画画，可以自由发挥，这是科学，得严谨！大家想想，如果发电机的绝缘出了问题，那会怎么样？那可就像人的身体失去了免疫力一样，容易生病啊！所以我们一定要重视发电机测量绝缘这件事，把它做好，做到位。
只有这样，我们的发电机才能健康地工作，为我们提供源源不断的动力。
这可不是小事一桩啊，这是关系到我们生产生活的大事！所以大家一定要牢记这些操作方法和注意事项，认真对待，不能有丝毫马虎。
让我们一起为发电机的健康保驾护航吧！。
发电机绝缘测量方法
发电机绝缘测量方法发电机绝缘测量是非常重要的，可以帮助我们了解发电机的绝缘性能，及时发现潜在的绝缘故障，保障发电机的安全运行。
下面我将介绍几种常用的：1. 直流电阻测量法直流电阻测量法是一种最常用的发电机绝缘测量方法。
其原理是利用直流电源提供一个稳定的电压，通过测量绝缘电阻大小来判断绝缘性能的好坏。
在进行测量时，首先要将发电机全部的绝缘部分与机壳分开，在不接通电源的情况下，用万用表连接到绝缘部分和机壳上进行测量，计算出绝缘电阻的大小。
2. 玩"大三端"法"大三端"法也是一种常用的发电机绝缘测量方法，在测量时需要使用绝缘测试仪。
首先，将绝缘测试仪的三个极端连接到发电机的绝缘部分、机壳和地线上。
然后通电，测试仪器会测量出绝缘系统的绝缘电阻值，通过比较标准值来评估发电机的绝缘状态。
3. 介质损耗测量法介质损耗测量法是一种通过测量绝缘系统的介质损耗来评估绝缘性能的方法。
在进行测量时，需要使用特殊的测试仪器和设备，通过施加一定的高电压和频率来测量绝缘材料的介质损耗值，从而判断绝缘性能的好坏。
4. 极化指数测量法极化指数测量法是一种常用的发电机绝缘测量方法，其原理是通过施加一定的直流电压，测量绝缘系统在特定时间内的漏电流值，计算出极化指数来评估绝缘性能。
这种方法可以及时发现绝缘系统的潜在故障，保障发电机的安全运行。
总的来说，发电机绝缘测量是保证发电机安全运行的一项重要工作。
通过以上介绍的几种方法，我们可以及时、准确地评估发电机的绝缘性能，从而有效预防潜在的绝缘故障发生，确保发电机的正常运行。
在进行绝缘测量时，一定要选择适当的测试方法和仪器，严格按照操作规程进行操作，以确保测量结果的准确性和可靠性。
发电机转子绕组绝缘电阻测量
转子绕组绝缘
绝缘电阻表（BM21-500V）、接地线、温度计（误差±1℃）、湿度计
300mm以上绝缘手柄的电刷（发电机动态空转测量时）
标准
1、室温下，绝缘电阻一般不小于0.5MΩ
2、室温下，水内冷转子绝缘电阻一般不小于5KΩ
3、
试验步骤
分静态和动态空转两种情况。将兆欧表的火线接于转子滑环上、地线接于转子轴上。
1、静态测量前将滑环短路接地放电，提起碳刷测量。
2、动态空转测量时，断开灭磁开关到碳刷架的励磁母线或电缆，将碳刷提起，测量不同转速下的绝缘电阻。该项目试验结束后发电机加励磁前恢复接线。
注意事项
1、不宜将兆欧表的地线接在机座或外壳上。
2、动态空转高速测量时绝缘电阻可能会降低很多，应进行综合分析，一般不小于判断依据中规定的数值，就认为试验通过。
安全措施
动态测量时特别注意，不得同时接触两极或一极与接地部分，谨防衣物或其他物品被旋转物挂住。
发电机测绝缘操作
发电机测绝缘操作引言：发电机是一种将机械能转化为电能的设备，广泛应用于各种工业领域。
在运行中，发电机的绝缘性能是保证正常运行的重要因素之一、因此，对发电机进行绝缘测试是必不可少的操作。
本文将介绍发电机测绝缘的操作步骤及注意事项。
一、操作步骤：1.首先，确保发电机已经停止工作，并切断电源。
在进行绝缘测试之前，必须确保发电机没有电流通过，以免发生触电事故。
2.准备好绝缘测试仪器和工具，如绝缘电阻测试仪、保护手套等。
3.对发电机进行外观检查，确认各个部件没有明显的损坏或漏电情况。
若发现问题，应及时修复或更换。
4.使用绝缘电阻测试仪进行测试。
首先，将测试仪的两个绝缘电极安装在发电机绝缘部位上，如定子绕组、励磁绕组等。
然后，设置测试仪器上的测试电压和时间参数。
一般情况下，测试电压为500V或1000V，时间为1分钟。
启动测试仪器进行测试，观察测试结果。
5.对测试结果进行记录和分析。
根据测试仪器的读数，判断发电机的绝缘状态是否合格。
一般来说，发电机的绝缘电阻应满足一定的要求，例如，对于定子绕组，单位长度电阻应不大于5兆欧姆。
二、注意事项：1.在进行绝缘测试时，必须保持测试场所的干燥和清洁。
水分和灰尘等物质会影响测试结果，必要时可使用吹风机或吸尘器清理测试区域。
2.在测试过程中，操作人员应佩戴绝缘手套和其他个人防护用品，确保安全。
测试仪器本身也应具备防护功能，如过压保护、短路保护等。
若发现故障或异常情况，应立即停止测试并进行排查。
3.定期进行绝缘测试是必要的，可以根据使用频率和环境条件等因素来确定测试的时间间隔。
一般来说，对于常规工作环境下的发电机，每年进行一次绝缘测试即可；对于特殊环境或高密度使用的发电机，可适当增加测试频率。
4.绝缘测试结果需要及时记录并建立档案，便于后续的维护和管理。
对于发现的问题，应及时采取措施进行修复或更换。
结论：通过对发电机进行绝缘测试，可以评估其绝缘性能是否合格，并及时发现潜在的安全隐患。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电机通水的情况下用专用的水内冷绝缘测试仪。如下图所示：
发电机转子测绝缘用500V摇表测，其绝缘电阻大于10 MΩ。如下 图所示：
发电机定子汇水管绝缘用万用表测量其绝缘电阻大于30 KΩ。 若低于30 KΩ，可能为内冷水电导率不合格所致。如下图所 示：
发电机励磁台座绝缘用1KV或500V摇表测量其绝缘电阻大于1 MΩ。如下图所示：
发电机定子汇水管测绝缘位置如下图所示：发电机汽端和励 端各有汇水管引出装置。
发电机励磁台座测绝缘位臵如下图所示：励磁台座处规范
发电机型号QFSN-330-2 额定容量SNMVA388（扣除励磁容量后） 额定功率PNMW330（扣除励磁容量后） 额定功率因数cosφN0.85（滞后） 额定定子电压UN20kV 额定定子电流IN11．207kA 定子绕组接线 2-Y 额定转速n3000Nr/min 绝缘等级定子线圈绝缘等级F 定子铁芯绝缘等级F 转子线圈绝缘等级F 温度限值定子线圈极度限温度80 ℃ 转子线圈极限温度110 ℃ 定子铁芯极限温度120 ℃ 定子端部构允许温度120 ℃ 冷却方式水-氢-氢
发电机定子绕组测绝缘时，首先将发电机汽端、励端汇水管短接 后引至水阻仪汇水管端，然后将导体接至水阻仪引线端，将外壳 引至水阻仪接地端。位臵如下箭头所示： 3）励磁变高压侧（与 励磁变连接时）。
发电机转子绕组测绝缘位臵如下所示：1）发电机转子进线盒处。
发电机转子绕组测绝缘位臵如下所示：2）发电机灭磁开关 处。
发电机测绝缘规定
• 发电机在起动前或停机后，应测量发电机及励磁回路各部分绝缘电阻 值，并记入绝缘记录簿。 • 发电机如果电气回路无工作，且停机时间不超过24小时，启动前可不 测绝缘电阻，但停机后必须测量，以便与上一次阻值相比较。 • 定子通水状态下，用发电机专用绝缘仪测定定子绕组绝缘，吸收比 R60／R15≥1.3 ，阻值与上次比较不应低于上次的1／3～ 1／5。 • 发电机转子绕组绝缘用500 V绝缘仪进行测量，其绝缘电阻大于10 MΩ。 • 禁止用绝缘仪对微机调节柜、整流柜测量绝缘电阻，如必须测量时由 检修人员进行，并采取相应的措施，以防有关设备损坏。 • 励磁变压器低压侧一般不进行绝缘电阻的测量，如需对其进行绝缘电 阻测量时，应将整流桥输入交流电源闸刀断开，测量完毕后合上。 • 汇水管绝缘用万用表进行测量，其绝缘电阻大于30 KΩ。 • 励磁台座绝缘用500 V/1kV绝缘仪进行测量，其绝缘电阻大于1 MΩ。
发电机定子绕组测绝缘时，首先将发电机汽端、励端汇水管短接 后引至水阻仪汇水管端，然后将导体接至水阻仪引线端，将外壳 引至水阻仪接地端。位臵如下箭头所示：1）发电机出线盒处 （与封母未连接时）。
发电机定子绕组测绝缘时，首先将发电机汽端、励端汇水管短接 后引至水阻仪汇水管端，然后将导体接至水阻仪引线端，将外壳 引至水阻仪接地端。位臵如下箭头所示： 2）发电机封母与励磁 变链接处（与封母连接但与励磁变未连接时）。
