FM350-1FM350-2常问问题集
FM350-2
计数模板FM350-2 快速使用入门 FM350-2 Getting started该文档主要面对初次使用FM350-2模板的用户。
内容包括一些调试的步骤，使用经验，等等。
但是，该文档无法取代FM350-2的手册。
建议：用户通过此文档掌握了初步调试和使用模板的方法以后，还是要认真、仔细阅读FM350-2的手册，进一步加深对FM350-2功能模板的理解。
FM350-2模板的使用者，应该具有STEP 7操作的基础知识。
关键词FM350-2 高速计数Key WordsCounterspeedFM350-2 High目录1.FM350-2 快速入门 (4)1.1 模块概述 (4)1.2 准备工作 (4)1.3 FM350-2的安装和接线 (5)1.4 测试模块 (8)1.5 产生一个高速计数模块FM350-2的数据块 (8)1.6 分配参数给高速计数模块FM350-2 (8)1.7 没有用户程序的情况下，调试高速计数模块FM350-2 (11)1.8 程序编制 (15)1.8.1. 基本介绍 (15)1.8.1.1. 简介 (15)1.8.1.2. 硬件组态 (16)1.8.1.3. 编程基本规则 (16)1.8.1.4. 通过访问I/O直接读取计数值和测量值 (16)1.8.2. 操作模式介绍 (18)1.8.3. 数据块介绍（Data Block） (19)1.8.4. 中断程序 (24)1.8.5. 例子程序fm_cntex（Zxx34_01_fm350-2）说明 (26)1.8.5.1. 硬件组态介绍 (26)1.8.5.2. 程序结构的说明 (27)1.8.5.3. OB1程序简介 (28)1.8.5.4. FC100程序简介 (30)1.8.5.5. OB82程序简介 (33)1.9 编码器的选择 (33)1.10 错误诊断 (33)2.FM350-2 常见问题分析（FAQ） (34)2.1 西门子自动化与驱动产品的在线技术支持...........................E RROR!B OOKMARK NOT DEFINED.2.2 如何获得西门子自动化与驱动产品的资料...........................E RROR!B OOKMARK NOT DEFINED.2.3 需设备选型及订货...............................................................E RROR!B OOKMARK NOT DEFINED.2.4 西门子技术支持热线............................................................E RROR!B OOKMARK NOT DEFINED.2.5 西门子自动化产品的其它网站.............................................E RROR!B OOKMARK NOT DEFINED.2.6 标准及认证 (34)2.7 FM350-2搬运、存储、运行的环境要求 (34)2.8 FM350-2配置软件包V4.0+SP3 (35)2.9 FM350-2入门文档 (35)2.10 FM350-2的产品手册 (35)2.11 FM350-2的产品手册...........................................................E RROR!B OOKMARK NOT DEFINED.2.12 怎样直接通过模板的I/O逻辑地址访问FM350-2计数值 (35)2.13 FM350-2可以通过IM365接口模板，放置在扩展机架吗.....E RROR!B OOKMARK NOT DEFINED.2.14 为什么FM350-2库文件的帮助文件中，出现错误文字显示 (35)1. FM350-2 快速入门1.1 模块概述通道智能型计数器模块，用于通用计数和测量任务；• 8•直接连接 24 伏增量编码器和8.2伏NAMUR 编码器；•与可编程参考值的比较功能(工作方式决定比较值数量)；•当达到比较值时，内置数字输出端输出响应；•多种工作模式¾连续/ 单次/ 周期计数¾频率/ 速度的测量¾周期测量¾比例器1.2 准备工作•有一个S7-300 PLC站，由电源模块，工作存储器大于等于12KB的CPU和FM 350-2 摸板组成。
FM350-1
日志总数:3 评论数量:1 留言数量:0 访问次数:1068 加为好友 发送短信
BLOGGER LOGIN 用户名： 密 码：
gfedc 记住密码 登录 用户注册 忘记密码
RES_SYNC := M 281.6, RES_ZERO := M 271.3); NOP 0; NETWORK TITLE =
BEGIN NETWORK TITLE = //存入新数
October 2006 日一二三四五六
1234567 8 9 10 11 12 13 1 15 16 17 18 19 20 2 22 23 24 25 26 27 2 29 30 31
SEARCH
日志标题
搜索
RECENT ENTRIES
FM350-1用于定位 大家交流的平台
1在组态正确后350上的红灯灭后在线组态时候350显示没有参数其实这没有问题大家不要去管它
无极
首页 相册
Unbending Notes
首页 | 上一篇 | 下一篇
FM350-1用于定位
liangshx 发表于 2006-10-5 15:08:00 阅读全文(747) | 回复(0) | 引用通告(0) | 编辑
Re:大家交流的平台 Re:大家交流的平台
SYNDICATE -XML
针对FM350-1 _ FM450-1_FM350-2的编码器选择
FAQ ( 常问问题 )Case No.:产品类型：FM350-1 / FM 350-2 / FM450-1 的编码器选择问题：如何选择、设置适用于FM350-1 / FM 350-2 / FM450-1的编码器?用户在使用高速计数模板“FM350-1 / FM 350-2 / FM450-1”时，经常分不清应该选择什么样的编码器？如何正确地在STEP 7软件中设置参数？功能模板“FM350-1 / FM 350-2 / FM450-1”可以连接“增量编码器”信号。
编码器是一种将角位移转换为一连串电数字脉冲信号的旋转式传感器，这些脉冲可以用来控制角位移，也可以与齿条、螺旋杆结合在一起，控制直线位移。
“增量编码器”一般给出两种方波，他们的相位差为90度（电气上），通常称为通道A、通道B。
可以通过一个或者两个通道的读数，得到与转数相关的信息。
同时，可以通过对两个通道信号的顺序对比，得到旋转方向的信息。
市场上常见的“增量编码器”，从电气原理上，大致分为6种：NPN线路，NPN 集电极开路，PNP线路，PNP集电极开路，推挽式线路，长线驱动器线路。
1.适用于“FM350-1 / FM450-1”的编码器类型有4种：NPN线路，PNP线路，推挽式线路，长线驱动器线路。
STEP 7软件的具体设置如下：z针对NPN线路的编码器，在“Encoders”中的“Signal Type”选择“24V Incremental”，选择“Sensor inputs”为“Source Output”(编码器激活内部电路开关时，需要“FM350-1 / FM450-1”模板的24 V通道输出。
The output ofthe encoder actively switches to +24 V)；z针对PNP线路的编码器，在“Encoders”中的“Signal Type”选择“24V Incremental”，选择“Sensor inputs”为“Sink Output / Push-Pull”(编码器激活内部电路开关时，需要“FM350-1 / FM450-1”模板的0 V通道输出。
FM350-2程序说明

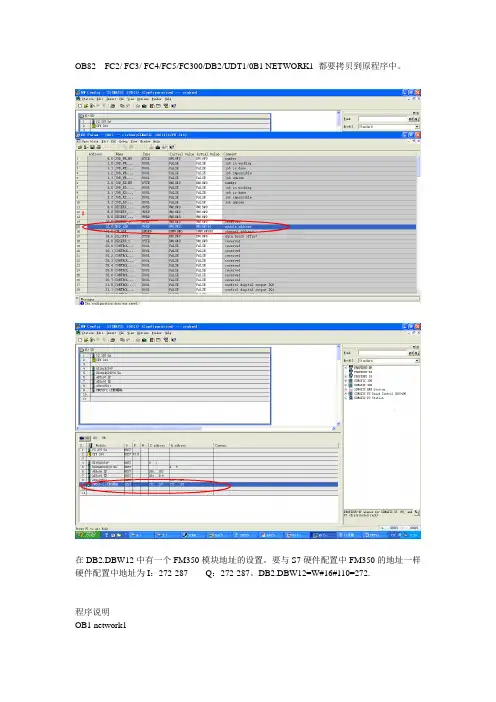

OB82 FC2/ FC3/ FC4/FC5/FC300/DB2/UDT1/0B1 NETWORK1 都要拷贝到原程序中。
在DB2.DBW12中有一个FM350模块地址的设置。
要与S7硬件配置中FM350的地址一样硬件配置中地址为I：272-287 Q：272-287。
DB2.DBW12=W#16#110=272.程序说明OB1 network1CALL "CiShan" //调用FC300程序块cnt2_app :=W#16#2 //背景数据块号DB2quantity :=MW4 //预装载值，为MW4赋值，当前为零，也可以用W#16#0load :=M0.2 //装载计数器值，计数器应用时此点为1Gate0_3 :=M0.0 //打开计数器0-3通道的软件门Gate4_5 :=M0.1 //打开计数器4-5通道的软件门act_val :=M0.3 //开始读当前计数值的触发位channel :=M0.4 //0为计数器通道0-3计数1为为计数器通道4-7计数，应置1rd_err :=M2.2 //读操作的出错提示wr_err :=M2.1 //写操作的出错提示load_done :=M2.0 //装载计数器操作的状态指示state_oflw:=M2.3 //通道4测量值上限溢出状态指示state_uflw:=M2.4 //通道4测量值下限溢出状态指示FC300 程序说明network1L #cnt2_app //Application fill unitT #cnt2_db //Open counter data blockOPN DB [#cnt2_db]CALL "CNT2_CTR" //Control the FM 350-2 调用FC2DB_NO:=#cnt2_dbA DBX 36.7 //FM 350-2 parameters assigned?JCN END //No, process no applicationA DBX 38.4 //Lower limit exceeded?= #state_uflwA DBX 39.4 //Upper limit exceeded?= #state_oflwA #Gate0_3 //Start the fill unit?= DBX 23.0 //Yes, SW_GATE0 open= DBX 23.1 //Yes, SW_GATE1 open= DBX 23.2 //Yes, SW_GATE2 open= DBX 23.3 //Yes, SW_GATE3 openA #Gate0_3 //Start the fill unit?A DBX 43.0 //Yes, CTRL_DQ0 = STAT_GATE0= DBX 21.0 //and trigger fill valveA #Gate0_3 //Start the fill unit?AN DBX 42.0 //Yes, invert STAT_DQ0= DBX 21.1 //and trigger motor for transport= DBX 22.1 //with CTRL_DQ1 and SET_DQ1A #Gate4_5 //Start the frequency measurement?= DBX 23.4 //Yes, SW_GATE4 open= DBX 23.5 //Yes, SW_GA TE5 open// = DBX 23.6 //Yes, SW_GATE6 open 想要使用通道6将前面注释符去掉// = DBX 23.7 //Yes, SW_GATE7 open 想要使用通道7将前面注释符去掉network2SET //Set BR for error evaluationSA VEOPN DB [#cnt2_db] //Open counter data blockA DBX 1.0 //Load comparator in progress?JC WRDO //YesA DBX 42.1 //New loading only during transportJCN WRENA #load //Load new quantity?FP M 10.0 //Positive edge to #load 注意不能和程序其它地方应用冲突JCN WREN //NoL #quantity //Quantity in counter data blockT DBD 116L 42 //job_no 30 forT DBB 0 //Load comparator count channel 0 WRDO: CALL "CNT2_WR" //Load counter and comparator for FM 350-2DB_NO :=#cnt2_dbRET_V AL:=MW6 //注意不能和程序其它地方应用冲突WREN: AN BR //Error: job_no unknown, retval_wr with error or dataerror= #wr_errAN #load //Create write job endedR DBX 1.1 //Deleted when loading triggeredA DBX 1.1= #load_donenetwork 3SET //Set BR for error evaluationSA VEOPN DB [#cnt2_db] //Open counter data blockA DBX 3.0 //Read actual values in progress?JC RDDO //YesAN #act_val //Reading actual values?JC RDEN //NoL 100 //job_no 100 for count channel 0 to 3AN #channel //for count channel 4 to 7?JC JOBL 101 //job_no 101 for count channel 4 to 7JOB: T DBB 2 //Load comparator count channel 0RDDO: CALL "CNT2_RD" //Load counter and comparator for FM 350-2DB_NO :=#cnt2_dbRET_V AL:=MW8 //注意不能和程序其它地方应用冲突RDEN: AN BR //Error: job_no unknown or retval_rd with error= #rd_errEND: BE。
脉冲FM350-1
脉冲FM350-1的使用1．概述2．安装和接线3．操作方式3．1 计数方式3．2 测量方式3．3 中断的使用1．概述单通道智能计数模板，可连接5V增量编码器、24V增量编码器、带方向信号的脉冲传感器， 5V信号最大500Hz, 24V 信号最大200Hz，具有软件门和硬件门控制计数和测量，带比较值输出。
FM350-1可以在IM153-1、IM153-2、S7-300系统中使用。
2．安装和接线在选择好计数传感器后需要确认模板侧面的跳线块， A对应5V信号，D 对应24V信号。
3．操作方式首先安装FM350-1软件，在SIMATIC Manager中打开库FMx50LIB。
复制所有的块进入自己的项目。
仅仅6ES7 350－1AH03－0AE0具有测量功能，老版本的FC0不能驱动新FM350－1。
下面描述几个功能块的性能和区别FC0 计数和测量功能，使用UDT1生成的数据块FC1 诊断FM模板FC2 计数和测量功能，支持等时模式，能够在操作中改变参数和置位、复位输出。
使用UDT2生成的数据块。
FC3 功能和FC2基本一样，但仅仅使用在等时模式，对等时模式进行了优化，运算速度在等时模式比FC2快3．1 计数模式首先生成应用程序数据块3．1．1 连续计数(continuous counting)软件门置1从DB10.DBD34读计数值3．1．2 单次计数( single counting)单次计数方法同连续计数一样，但当达到上限或下限最大计数值时，必须从新启动计数器。
3．1．3 周期计数 (Periodic counting)周期计数和连续计数控制方法一样，但当达到上限或下限最大计数值时，从装载值开始从新计数。
3．1．4 打开和关闭门功能硬件门包含常1（level-controlled）控制和边沿触发(edge-controlled)软件门仅仅有level-controlled.取消和中断门功能：这个功能都是由GATE_STP 输入参数来实现的取消门控制功能是当GATE_STP置1，计数停止，保持当前计数值。
FM350-1FM350-2常问问题集
FM350-1/FM350-2常问问题集∙文献∙涉及产品问题1：SIMATIC S7-300系列有哪些模板可以用于高速计数？解答表1 SIMATIC S7-300高速计数模板问题2：在哪里可以找到高速计数模块的手册和相关文档？解答：您可通过以下步骤获取您所需的文档：－请登陆网站：－在页面中点击技术资源库中：全球技术资源－在新窗口右上角的搜栏中输入“<关键字>”，并搜索－搜索结束后在窗口右侧列表中点击“只搜索手册/操作指南、只搜索证书、只搜索证书、只搜索FAQ常问问题只搜索更新信息”－最后列表中名为“<文档名称>”的条目即为您所需的文档。
常用文档的下载链接如下，您可以直接登陆如下网址下载相关资料：CPU31xC技术功能手册中文版：/CN/view/zh/12429336 FM350-1模板手册下载：/CN/view/zh/1086726FM350-2模板手册下载：/CN/view/zh/1105178关于西门子计数模板应用的文档可以参考相关产品手册，或登录下载中心网站/download/，搜索下载如下文档：(见表2 )表2 计数模板应用文档列表问题3：在哪里可以找到FM350-1/-2模块的软件包？解答：常用的驱动软件下载链接如下，您可以直接登陆如下网址下载相关软件：FM350-1 软件包下载：/CN/view/zh/28291262FM350-2 软件包下载：/CN/view/zh/28554065问题4：为何FM350-1 或FM350-2的软件包不能正常安装，提示1324 错误（见图1 ）？图1解答：FM350-1/2 软件包安装时需要将计算机中的区域语言及高级选项中的语言改为“英语（美国）”，具体如下：控制面板->区域语言-> 区域选项（高级选项Advanced中也需要更改语言），更改后电脑会自动重新启动，启动后即可安装，安装完成后将语言改回“中文”即可（见图2 ）。
FM350-1使用
FM350-1高速计数模块使用
一、安装
1、信号类型
2、外部接线
二、设置
1、计数范围：
2、计数方式：
连续计数：当向上计数，在到达计数上限后，在下一个脉冲到来，计数值跳到下限然后再次开始加计数。
单向计数：计数器从装载值开始计数。
当向上计数，在到达计数上限后，在下一个脉冲到来，计数值跳到计数下限值，并且即使再有脉冲到
来，计数值仍保持在计数下限值。
当向下计数，在到达计数下限值后，在下一个脉冲到来，计数值
跳到计数上限值，并且即使再有脉冲到来，计数值仍保持在计数
上限。
周期计数：计数器从装载值开始计数。
当向上计数，在到达计数上限后，在下一个脉冲到来，计数值跳到装载值然后再次开始加计数。
当向下计数，在到达计数下限值后，在下一个脉冲到来，计数值
跳到装载值然后再次开始减计数。
三、编程
1、“L-DIRECT”、“L-PREPAR”参数：
“L-DIRECT”参数定义：将装载值传送到装载寄存器，并直接进入计数器；
“L-DIRECT”参数定义：将装载值仅仅储存在装载寄存器；
2、“Gate”功能
3、计数器控制功能“FC0”
4、。
S7-300的n个常见问题解答--汇总
S7-300的n个常见问题解答－－汇总1:使用CPU 315F和ET 200S时应如何避免出现“通讯故障”消息？使用CPU S7 315F， ET 200S以及故障安全DI/DO模块，那么您将调用OB35 的故障安全程序。
而且，您已经接受所有监控时间的默认设置值，并且愿意接收“通讯故障”消息。
OB 35 默认设置为100毫秒。
您已经将F I/O模块的F监控时间设定为100毫秒，因此至少每100毫秒要寻址一次I/O模块。
但是由于每100毫秒才调用一次OB 35，因此会发生通讯故障。
要确保OB35的扫描间隔和F监控时间有所差别，请确保F监控时间大于OB35的扫描间隔时间。
S7分布式安全系统，一直到V5.2 SP1 和6ES7138-4FA00-0AB0，6ES7138-4FB00-0AB0，6ES7138-4CF00-0AB0 都会出现这个问题。
在新的模块中，F 监控时间设定为150毫秒.2:当DP从站不可用时，PROFIBUS上S7-300 CPU的监控时间是多少？使用CPU的PROFIBUS接口上的DP从站操作PROFIBUS网络时，希望在启动期间检查期望的组态与实际的组态是否匹配。
在CPU属性对话框中的Startup选项卡上给出了两个不同的时间。
3:如何判断电源或缓冲区出错，如：电池故障？如果电源(仅S7－400)或缓冲区中的一个错误触发一个事件，则CPU操作系统访问OB81。
错误纠正后，重新访问OB81。
电池故障情况下，如果电池检测中的BATT.INDIC开关是激活的，则S7-400仅访问OB81。
如果没有组态OB81，则CPU不会进入操作状态STOP。
如果OB81不可用，则当电源出错时，C PU仍保持运行。
4：为S7 CPU上的I/O模块(集中式或者分布式的)分配地址时应当注意哪些问题？请注意，创建的数据区域(如一个双字)不能组态在过程映象的边界上，因为在该数据块中，只有边界下面的区域能够被读入过程映像，因此不可能从过程映像访问数据。
FM350-1调试简单说明(适用于飞剪)
编者注：此文档尽对软件设置进行简单描述，目的是记录末架轧机脉冲数并带锁存功能，相关硬件知识请参照FM350-1光盘中使用手册。
建议：首先请简单阅读用户手册相关内容，再做此实验。
目录：1.1实验平台 (2)1.2准备工作 (3)1.3硬件组态 (4)1.4程序调试 (8)1.1实验平台z电源模块：307-1EA00-0AA0z CPU模块：315-2AG10-0AB0z存储卡：953-8LG10-0AA0z高速计数模块：350-1AH03-0AE0 z编码器：EB58B10-H6PR-1024z STEP7 5.4.0.0z FM350-1软件包（模块光盘中）1.2准备工作z搭建实验平台z安装软件包（先要安装STEP7）1.3硬件组态z建立一个新项目z插入一个300站z组态硬件（如图1）图1z双击FM350 COUNTER，出现COUNTER MODULE画面（图2）图2z进入Operating Modes，修改Gate的模式为Latch（图3）图3z进入Encoders，修改Signal Type为24V incremental（图4）图4z进入Input，修改Set Counter（Set DI）为Multiple，同时取消Evaluate zero mark for setting（图5）图5z进入Output，修改DO1为Active on reaching the comparison value for pulse duration(up)，把Pulse duration改为500ms（图6）图6z保存设置，编译并下载1.4程序调试z打开Libraries，选择FMx50Lib（图7）图7z复制FC2和UDT1到实验工程中（图8）图8z回到实验项目，插入DB1（图9）图9z编程注意事项¾必须要赋值的三个参数DB1.DBW6（高数模块地址），DB1.DBD8（高数模块地址首址），DB1.DBB12（高数模块地址长度）（图10）图10¾必须置位的点，FC2中的SW_GATE（允许计数），DB1.DBX27.0和DB1.DBX27.1（允许硬件I2清零），DB1.DBX28.0和DB1.DBX28.1（允许硬件Q0和Q1输出）¾FC2说明（主要参数说明）（图11）DB_NO 对应DB块的DB号，本例为1SW_GATE 软件门，为“真”的时候，允许计数L_DIRECT 软件清零L_PIRPER 设置LOAD_V AULT_CMP_V1 设置比较值1（对应DO1）T_CMP_V2 设置比较值2（对应DO2）图11¾当前值为DB1.DBD30，锁存值为DB1.DBD34（硬件I0出现上升沿，当前值就被锁存到DB1.DBD34中）（图12）图12¾设置DB1.DBD14（装载值）：在给DB1.DBD14赋值的同时，必须给FC2FM350-1调试说明（适用于飞剪系统） ＴＪ－ＢＪ自动化2室-马楠的L_PREPAR为“真”一次¾设置DB1.DBD18（比较值1）和DB1.DBD22（比较值２）：在给DB1.DBD18和DB1.DBD22赋值的同时，必须给FC2的T_CMP_V1和T_CMP_V2为“真”一次\\自动化2室-1\f\自动化2室文档\调试报告\调试报告pdf文档\ 11。
FM350
最近在热线上遇到了一个关于FM350-2高速计数模块故障诊断的问题，有一定的代表性，这里和大家分享一下。
我们先来回顾一下这个问题及解决的过程。
客户：我的FM350-2（6ES7350-2AH01-0AE0）上电后SF灯亮，报错。
我：给FM350-2供电了吗？（模块不供电会报错）客户：供电了。
我：怎么给模块分配的参数，有没有接编码器？客户：什么都没改，采用默认设置，没有接设备。
我以前这样用过好几次，没有碰到这种问题。
我：（在我的记忆里也是不应该报错，因为FM350-2有默认的参数，只要供上电后就可以工作，不会出错），监控一下FM350-2的诊断信息，报什么错误呢？客户：非法的时间戳，模块没有分配参数……，详见图1，图2。
图1 FM350-2诊断诊断缓冲区信息图2 FM350-2诊断中断信息我：（没有印象）我先测试一下，稍后和您联系！找来FM350-2模块（6ES7350-2AH01-0AE0），进行硬件组态、编译、下载程序，然后运行CPU，FM350-2正常，试了几次都正常，不能复现出客户的故障。
怎么办呢，问问同事吧，都说没有碰到过类似的问题。
接着测试，模拟了可能会出现的错误，包括背板总线没有接好、前连接器没有插好、模块接线错误等，都没有出现同样的错误。
还有其他原因吗？对了，用ET200M站下面的FM350-2模块组态一下（实际应该在硬件目录中选择在SIMATIC 300站下面的FM350-2模块），编译下载、运行，FM350-2的SF灯亮了（激动中），赶紧监视一下错误信息吧（保佑），果然，同样的错误信息出现了（狂喜）。
赶紧打电话给客户。
我：您在组态时，从哪里选择的FM350-2模块。
客户：就在SIMATIC 300站下面选择的啊！我：……? 如果模块位置选择错误时会出现这种问题，您再确认一下。
客户：确定没有出现这种问题。
白激动了，不是这个原因，还有其它原因？没办法，再和客户深入沟通一下吧！详细了解客户怎么做的。
高速计数FM350-2
关于FM350-2一、350-2概述：350-2是西门子的一款高速计数模块，有人曾为我，什么是高速计数模块，为什么用高速计数模块，不用不行吗？那么贵，其实这三个问题是一个问题“什么是高速计数模块”，高速计数让我理解实质就是高速的输入+高速计数器（当然高速计数模块又加入了一些附加功能），高速速度有多高呢？下面做一个比较：从表中不难看出对于要求响应速度高的控制数字量输入SM321是无法满足的，并且Fm350-2不占用CPU的运算时间。
这就很简单的回答了那三个问题。
二、FM350-2的组态问题它有一个自己的专门组态包用来设置外部信号的类型，门信号类型，以及检测方式内容等等。
当然我有个同事问到我那个组态包装好了，装到哪里了，怎么知道安装成功。
如果要找装到那里了，对于大多数人是在这里“C:\Program Files\Siemens\Step7\s7fCnt2”你也可以找找你是不是在这里，对于有没有安装成功，可以双击硬件组态画面里面已经初步组态的FM350-2counter项会自动弹出以下画面:否则组态包肯定没有安装完成。
我下面逐条介绍一下FM350-2的组态问题。
1.初步组态（这是我自己的叫法）：这是组态的初步用STEP7硬件组态这个大家都熟悉，首先找一个除了1，2，3号槽位以外的空槽位直接插入FM350-2就行了,需要注意的是350-2有两种模块一种是支持冗余的(6ES7 350-2AH01-0AE0)，一种不支持(6ES7 350-2AH00-0AE0),其他性能没有区别。
我用的是5号槽位如图：这时候编译并保存一下，然后右键点击把其对象属性打开如图：这时候点击“地址”项，会显示以下画面输入和输出的起始和中止的地址，就是在初步组态第一个画面里的I/O地址，这个时候点击确定按钮，就会有以下画面在这个时候，我习惯是暂时不理，去配置数据块，然后再返回（也可以点击关闭以后再次配置，个人习惯），打开Samatic Manager窗口，从其“文件”窗口里打开“库”，找到“fm_cntli”里面有两个版本的库文件Counter v1和Counter v2,具体有什么区别我不知道，我用的是v1,把里面的所有的块：复制到程序块里如下图所示：然后再插入DB数据块如下图，选择为udt1类型，点击确定这个时候可以回到硬件组态画面，点击选择数据块选择DB1。
中波广播技术能手竞赛部分试题
中波广播技术能手竞赛部分试题广电总局提出的广播电视系统维护总方针：不间断、高质量、既经济、又安全。
2、我国发展中波广播网的技术政策是：大、中、小功率相结合，中、小功率为主，地波覆盖，同步广播。
3、10KW以上功率发射机，通常情况下，PSM机、PDM机、板调机、DAM机的整机效率分别约为60、55（75）、35（40以下）、85以上。
4、DX系列调幅发射机的核心由四部分组成，它们分别是音频处理、A/D转换、调制编码、D/A转换。
5、我国的中波同步广播组网采用频率制、三频组网，同步台间的频差Δf要求≤0.015HZ，其同步保护率为白天4dB、夜间8dB. 6、用摇表摇测高压油浸滤波电容器的绝缘时，应对电容器放电并拆除连线，在摇测完后再对电容器放电，恢复连线。
7、电子管高频放大器的工作状态用流通角θ来表示，甲类时为θ=180度；乙类时为180>θ≧90；丙类时为θ<90度8、我国的卫星NICAM-728系统采用QPSK调制方式，其载波在视频基带的7.28MHZ位置；速率为728Kb/S。
9、中波广播的多频共塔运用必须考虑以下因素：频道间隔、发射机功率、输入输出阻抗要求。
10、国家标准规定的中波广播的载波波长范围是565.0-187.3米。
11、对推远衰落区最有利的中波天线高度是0.53λ。
12、在中波发射机技术指标中，工作类别A3E表示调幅广播。
13、数字万用表欧姆档黑表棒是接其内部电池的负极。
14、十二相整流电路由Δ/Δ接法和Δ/Y接法的两组三相桥式整流电路叠加而成。
15、双频共塔的发射机之间的频率越远越好，频率比应大于1.25。
16、全固态发射机输出模块是工作于D类状态。
17、天线底部石墨放电球的间隙，原则上时1mm/kv。
18、全固态机运行环境温度要求在0-40度，市电波动在额定值的±10%以内。
以内。
19、目前，我国使用的DAM中波发射机属于模拟调制范围。
中波发射机属于模拟调制范围。
FM值班测试题(暖通)
FM值班测试题（暖通）一、单选题1、模块间精密空调的主要部件不包括（）A:电动阀B:压缩机(正确答案)C：表冷器2、离心机组油压过低停机保护值为（）。
A：156 KPaB：172KPa(正确答案)C：200 KPa3、冷媒(R 134a)由气态变为液态的过程称为冷凝，冷凝是（）A:吸热过程B:放热过程(正确答案)C:化学过程4、制冷主机冷凝器小温差理想温度控制在（）摄氏度以下A:2B:3(正确答案)C:45、制冷主机的主要部件不包括（）A:节流阀B:压缩机C:冷却塔(正确答案)6、恒湿机补水为（）A、自来水B、软化水C、RO水(正确答案)D、去离子水7、自动排气阀安装位置为（）A、主管道最高处(正确答案)B、主管道最低处C、水泵入口D、水泵出口8、制冷系数的定义是（）A、单位时间的制冷量B、单位时间的功耗C、单位制冷量的秏功量(正确答案)D、单位温差的制冷量9、恒湿机的功能（）A、加湿B、除湿C、加湿和除湿(正确答案)D、加湿和加热10、物质由固态变为气态是（）A、气化B、液化C升华(正确答案)D、蒸发11、冷却塔补水有（）A、浮球补水B、电动阀补水C、浮球+电动阀补水(正确答案)D、以上都有12.冷凝器器作用是把由压缩机所压缩的( )液化。
（）A高压高温气态冷媒(正确答案)B高压高温液态饱和冷媒C低压低温液态饱和冷媒13. 对现有房间空气进行加热，空气的相对湿度（）A、升高B、降低(正确答案)C、不变D、无法确定14.制冷剂在冷凝器中的状态变化（）；A、液化放热过程(正确答案)B、液化吸热过程C、汽化放热过程D、汽化吸热过程15.巡检时发现冷塔有溢水现象，可能的原因有（）A、市政压力过高B、浮球卡死(正确答案)C、塔盘漏水D、液位传感器异常16.风冷空调室外机翅片脏堵，可能导致（）A高压保护(正确答案)B低压保护C空调风量不足D室外机风扇减速17.冷塔皮带何时应该更换（）A三个月定时更换B根据磨损程度更换(正确答案)C断了再换D根据使用年限定时更换18.机房空调送风距离（）米为宜A. 1-2m为宜B. 3-5m为宜C. 6-10m为宜(正确答案)19.数据机房采用地板送风，风速范围（）m/s为宜？A. 1.5--3.0m/s(正确答案)B. 2--4m/sC. 3--5m/s20.凝结器作用是把由压缩机所压缩的（）液化A. 高压高温气态冷媒(正确答案)B. 高压高温液态饱和冷媒C. 低压低温液态饱和冷媒21. 不属于制冷剂热力过程的选项是（）A、加湿(正确答案)B、蒸发C、压缩D、冷凝E、节流22.下面选项不会造成机房空调制冷或制热效果差的原因是：（）A、制冷剂不足，压力偏低B、制冷剂过多，压力偏高C、制冷系统内含氟量过低D、制冷系统内包含的空气量不足(正确答案)23.机房内部气流走向是否科学，是关系到空调制冷系统能否有效运转的关键，下列说法正确的是（）A、机柜间距小于80厘米B、采用下送风、上回风、冷热通道分离(正确答案)C、地板下布线槽D、机柜摆放采取“面对背”24.机房在空调送风制冷情况下，应该保持（）的风压情况A、0压力B、负压力C、正压力(正确答案)25.活动地板下的空间作为空调静压箱时，地板高度不宜小于（）mm.A 250B 300C 350D 400(正确答案)26.在机房空调出现故障、制冷达不到要求或关键设备局部温度过高时，使用（）进行降温最合理。
计数模板FM350-2快速使用入门
计数模板FM350-2快速使用入门1. FM350-21.1824 8.2 NAMUR( )/ //1.2S7-300 PLC 12KB CPU FM 350-2 40STEP 7 (> V4.0.2.1) FM350-2S7-300 11cpu1.3FM350-2FM350-2 40 2 32340/123 A0 04 A1 15 A2 26 A3 37 B0 08 B1 19 B2 210 B3 311 I0 012 I1 113 I2 214 I3 315 Q0 0 0.5A16 Q1 1 0.5A17 Q2 2 0.5A18 Q3 3 0.5A19 P8V2 NAMUR 8.2V20 P8V2 NAMUR 8.2V21 L+ 24V22 M 0V23 A4 424 A5 525 A6 626 A7 727 B4 428 B5 529 B6 630 B7 731 I4 432 I5 533 I6 634 I7 735 Q4 4 0.5A36 Q5 5 0.5A37 Q6 6 0.5A38 Q7 7 0.5A39 P8V2 NAMUR 8.2V40 P8V2 NAMUR 8.2V 8.2 VDC24V 8.2V 200mA 19 20 39 40 NAMUR NAMUR A0 A7 B0 B7DIN19234 NAMUR A0 A724V A0 A7 B0 B724V A0 A7 B0 B724V A0 A7“Encoder Signals and Their Evaluation”I0 I7I0 I7Q0 Q7Q0 Q7 FM350-21.4FM350-2 SF 20FM350-2 5.2 Default Parameter Assignment 1.5 FM350-2SIMATIC Manager fm_cntli BlockUDT1 Data Block1.6 FM350-2hardware configurationFM350-2 Object Properties 44Object Properties AddressObject Properties Basic Parameters “Module address for datablock” “Select data block” data block 55Object Properties CPUParameters FM350-2 “AssigningParameters” 66Encoder“Encoder Signals and Their Evaluation”Operating Modes“Operating Modes, Settings, Parameters, and Jobs” Interrupt Enable Outputs save “Assigning Parameters” OK “Object Properties”Save and compile PLCCPU FM350-2 CPU STOP STOPFM350-21.7FM350-2FM350-2 “Assigning Parameters” Debug>Commission ing 77FM350-2 “Assigning Parameters” Debug>Diagnostics 88FM350-2 “Assigning Parameters” Debug>Service99FM350-2 “Assigning Parameters” Debug>Modify Mode CPU 10101.81.8.1.1.8.1.1.FM350-2 STEP 7 Library FM350-2fm_cntli Sample Projects FM350-2 fm_cntex zXX34_01_FM350-2FC2 CNT2_CTR FM350-2FC3 CNT2_WR FM350-2FC4 CNT2_RD FM350-2FC5DIAG_RDFM350-2 OB82Data block “counter DB”UDT1 FM350-2Programming the FM 350-21.8.1.2.FM350-2 CPU IM360 IM361 IM 153-1 6ES7153-1AA02-0XB0 IM 153-2 6ES7153-2AA00-0XB0 1.8.1.3.I.Work MemoryII. FM350-2 FC2 CNT2_CTRIII. FM350-2 DB 36.7 CHECKBACK_SIGNALS.PARA1.8.1.4. I/OFM 350-2 I/O “ ”I/O“ ” “Word” “Dword”“Dword” “ ” “Word”L PIW Word L PID DwordI. Word FM350-2 HW Config. +8 +10 +12 +14 FM350-2256 L PIW 264 L PIW 266 L PIW 268 L PIW 270II. Dword FM350-2 HW Config. +8 +12 FM350-2 256 L PID 264 L PID 268 “FC CNT2_RD” 2 ms I/O “FC CNT2_RD”“ ”FM350-2“ - FM350-2 ” “ ” 1111FM350-2 [ Parameter ] [ EDIT ] > 12121.8.2.FM350-2 7 Continuous Counting Single Counting Periodic Counting Frequency Measurement Rotational Speed Measurement Period Duration Measurement Proportioning Continuous CountingSingle CountingPeriodic Counting11Frequency Measurement1Rotational Speed Measurement1Period Duration MeasurementProportioning 4 1: 0: 08 Operatiing Modes, Settings, Parameters, and Jobs1.8.3. Data BlockCPU FC FM350-2 UDT1 Data Block FM350-2 Data Block FM350-2 Data Block 12.0 14.0 1.50.0 JOB_WR.NO BYTE B#16#01.0 JOB_WR.BUSY BOOL FALSE1.1 JOB_WR.DONE BOOL FALSE1.2 JOB_WR.IMPOSS BOOL FALSE1.3 JOB_WE.UNKOWN BOOL FALSE2.0 JOB_RD.NO BYTE B#16#03.0 JOB_RD.BUSY BOOL FALSE3.1 JOB_RD.DONE BOOL FALSE3.2 JOB_RD.IMPOSS BOOL FALSE3.3 JOB_RD.UNKNOWN BOOL FALSE12.0 MOD_ADR WORD W#16#0 14.0 CH_ADR DWORD DW#16#0 18.0 DS_OFFS BYTE B#16#0BOOL FALSE Output 0 21.0 CONTROL_SIGNALS.CTRL_DQ0BOOL FALSE Output 1 21.1 CONTROL_SIGNALS.CTRL_DQ1BOOL FALSE Output 2 21.2 CONTROL_SIGNALS.CTRL_DQ2BOOL FALSE Output 3 LS.CTRL_DQ3BOOL FALSE Output 4 21.4 CONTROL_SIGNA LS.CTRL_DQ4BOOL FALSE Output 5 21.5 CONTROL_SIGNA LS.CTRL_DQ521.6 CONTROL_SIGNABOOL FALSE Output 6 LS.CTRL_DQ6BOOL FALSE Output 7 21.7 CONTROL_SIGNA LS.SET_DQ7BOOL FALSE Output 0 22.0 CONTROL_SIGNA LS.SET_DQ022.1 CONTROL_SIGNABOOL FALSE Output 1 LS.SET_DQ1BOOL FALSE Output 2 22.2 CONTROL_SIGNA LS.SET_DQ2BOOL FALSE Output 3 22.3 CONTROL_SIGNA LS.SET_DQ322.4 CONTROL_SIGNABOOL FALSE Output 4 LS.SET_DQ4BOOL FALSE Output 5 22.5 CONTROL_SIGNA LS.SET_DQ5BOOL FALSE Output 6 22.6 CONTROL_SIGNA LS.SET_DQ6BOOL FALSE Output 7 22.7 CONTROL_SIGNA LS.SET_DQ7BOOL FALSE 023.0 CONTROL_SIGNALS.SW_GATE0BOOL FALSE 1LS.SW_GATE1BOOL FALSE 223.2 CONTROL_SIGNALS.SW_GATE2BOOL FALSE 323.3 CONTROL_SIGNALS.SW_GATE323.4 CONTROL_SIGNABOOL FALSE 4 LS.SW_GATE4 BOOL FALSE 523.5 CONTROL_SIGNALS.SW_GATE5BOOL FALSE 623.6 CONTROL_SIGNALS.SW_GATE623.7 CONTROL_SIGNABOOL FALSE 7 LS.SW_GATE7 BOOL FALSE 36.1 CHECKBACK_SIG NALS.STS_TFBBOOL FALSE36.4 CHECKBACK_SIGNALS.DATA_ERRBOOL FALSE 36.7 CHECKBACK_SIG NALS.PARA37.0 CHECKBACK_SIGBOOL FALSE 0 NALS.STS_CMP0 BOOL FALSE 1 37.1 CHECKBACK_SIG NALS.STS_CMP137.2 CHECKBACK_SIGBOOL FALSE 2 NALS.STS_CMP2 37.3 CHECKBACK_SIGBOOL FALSE 3 NALS.STS_CMP3 37.4 CHECKBACK_SIGBOOL FALSE 4 NALS.STS_CMP4 BOOL FALSE 5 37.5 CHECKBACK_SIG NALS.STS_CMP537.6 CHECKBACK_SIGBOOL FALSE 6 NALS.STS_CMP6 37.7 CHECKBACK_SIGBOOL FALSE 7 NALS.STS_CMP7 BOOL FALSE 0 38.0 CHECKBACK_SIG NALS.STS_UFLW0BOOL FALSE 1 38.1 CHECKBACK_SIG NALS.STS_UFLW1BOOL FALSE 2 38.2 CHECKBACK_SIG NALS.STS_UFLW238.3 CHECKBACK_SIGBOOL FALSE 3 NALS.STS_UFLW3 BOOL FALSE 4 38.4 CHECKBACK_SIG NALS.STS_UFLW4BOOL FALSE 5 38.5 CHECKBACK_SIG NALS.STS_UFLW5BOOL FALSE 6 38.6 CHECKBACK_SIG NALS.STS_UFLW6BOOL FALSE 7 38.7 CHECKBACK_SIG NALS.STS_UFLW7BOOL FALSE 0 39.0 CHECKBACK_SIG NALS.STS_OFLW0BOOL FALSE 1 39.1 CHECKBACK_SIGNALS.STS_OFLW1BOOL FALSE 2 39.2 CHECKBACK_SIG NALS.STS_OFLW239.3 CHECKBACK_SIGBOOL FALSE 3 NALS.STS_OFLW3 BOOL FALSE 4 39.4 CHECKBACK_SIG NALS.STS_OFLW4BOOL FALSE 5 39.5 CHECKBACK_SIG NALS.STS_OFLW539.6 CHECKBACK_SIGBOOL FALSE 6 NALS.STS_OFLW6 BOOL FALSE 7 39.7 CHECKBACK_SIG NALS.STS_OFLW7BOOL FALSE 0 40.0 CHECKBACK_SIG NALS.STS_DIR0BOOL FALSE 1 40.1 CHECKBACK_SIG NALS.STS_DIR140.2 CHECKBACK_SIGBOOL FALSE 2 NALS.STS_DIR2 BOOL FALSE 3 40.3 CHECKBACK_SIG NALS.STS_DIR340.4 CHECKBACK_SIGBOOL FALSE 4 NALS.STS_DIR4 40.5 CHECKBACK_SIGBOOL FALSE 5 NALS.STS_DIR5 40.6 CHECKBACK_SIGBOOL FALSE 6 NALS.STS_DIR6 BOOL FALSE 7 40.7 CHECKBACK_SIG NALS.STS_DIR741.0 CHECKBACK_SIGBOOL FALSE 0 NALS.STS_DI041.1 CHECKBACK_SIGBOOL FALSE 1 NALS.STS_DI1 BOOL FALSE 2 41.2 CHECKBACK_SIG NALS.STS_DI2BOOL FALSE 3 41.3 CHECKBACK_SIG NALS.STS_DI3BOOL FALSE 4 41.4 CHECKBACK_SIG NALS.STS_DI441.5 CHECKBACK_SIGBOOL FALSE 5 NALS.STS_DI5 BOOL FALSE 6 41.6 CHECKBACK_SIG NALS.STS_DI6BOOL FALSE 7 41.7 CHECKBACK_SIG NALS.STS_DI7BOOL FALSE 0 42.0 CHECKBACK_SIG NALS.STS_DO0BOOL FALSE 1 42.1 CHECKBACK_SIG NALS.STS_DO1BOOL FALSE 2 42.2 CHECKBACK_SIG NALS.STS_DO2BOOL FALSE 3 42.3 CHECKBACK_SIG NALS.STS_DO3BOOL FALSE 4 42.4 CHECKBACK_SIG NALS.STS_DO4。
西门子fm350-2使用入门
Page 3 of 40
FM350-2 使用入门
SLC A&D CS Beijing
2.12 怎样直接通过模板的I/O逻辑地址访问FM350-2 计数值 ..................................... 40 2.13 FM350-2 可以通过IM365 接口模板，放置在扩展机架吗................................... 40 2.14 为什么FM350-2 库文件的帮助文件中，出现错误文字显示 ............................... 40
